KULLANIM KILAVUZU 1780 MA SKIL

• Bu alet, beton, tuğla ve taş malzemede çekiç delme işleri için ve hafif keski işleri için geliştirilmiştir; tahta, metal, ve plastik malzemede delme ve vidalama işlerine belirli aksesuarı kullanın

• Bu aletin çekiç delme sistemi, betonda delme işlerinde bütün diğer darbeli matkapların performansını büyük ölçüde aşar

• Bu aletle bütün normal SDS+ aksesuarları kullanılabilir

• Bu kullanma kılavuzunu okuyun ve saklayın 3

✱) EPTA-Procedure 05/2009’a göre tek darbe kuvveti (değer henüz mevcut değil)

A Açma/kapama ve hız kontrol anahtarı B Anahtar kilitleme düğmesi C Maksimum hızı ayar düğmesi D Dönüş yönü değiştirme için kol E Kilit açma düğmesi F Çalıştırma modunu seçme anahtarı G Adaptörü + 13 mm mandren H Sürgülü kovanı J Yedek tutamak K Havalandırma yuvaları53

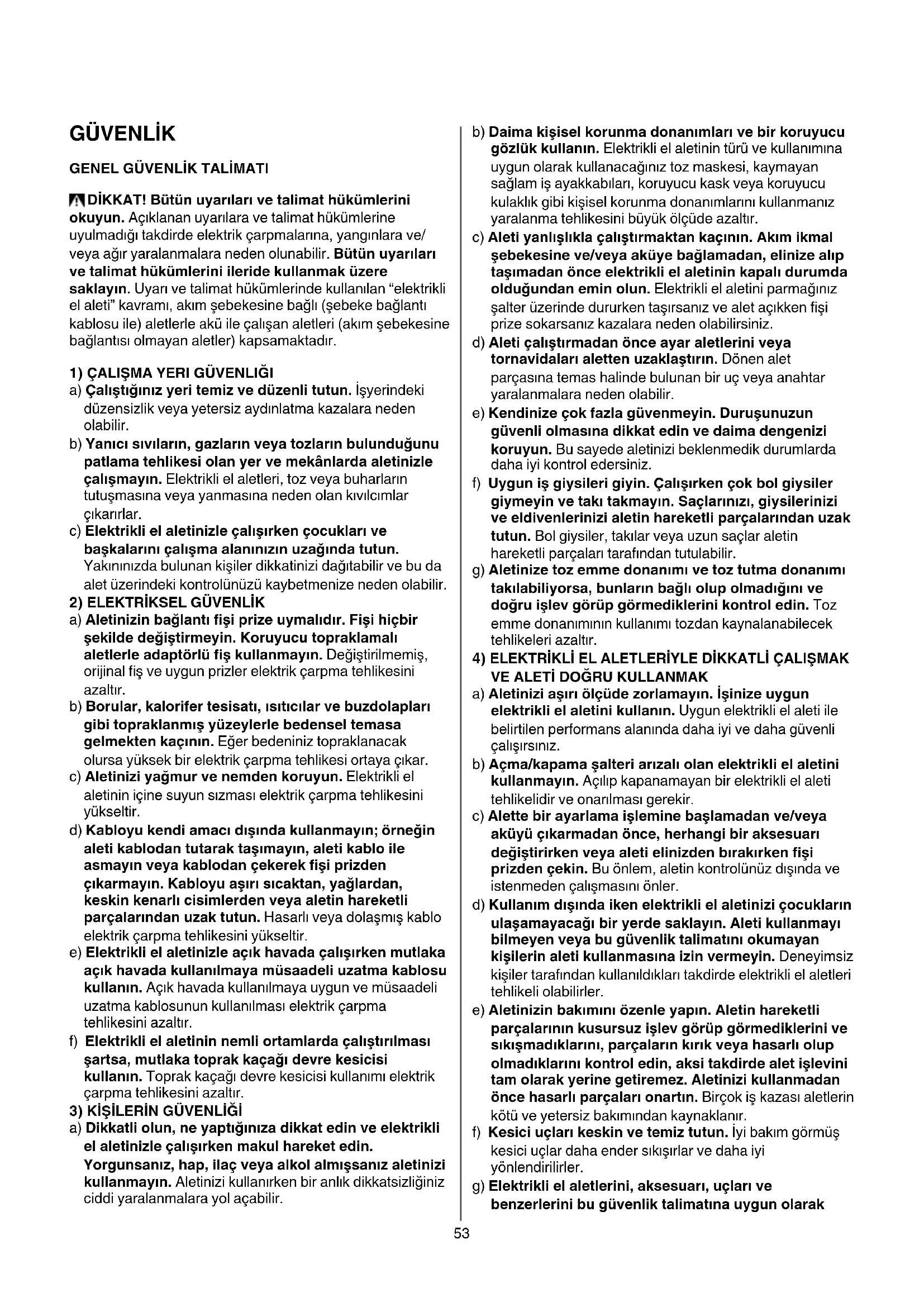

DİKKAT!Bütünuyarılarıvetalimathükümlerini okuyun. Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/ veya ağır yaralanmalara neden olunabilir. Bütünuyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın. Uyarı ve talimat hükümlerinde kullanılan “elektrikli el aleti” kavramı, akım şebekesine bağlı (şebeke bağlantı kablosu ile) aletlerle akü ile çalışan aletleri (akım şebekesine bağlantısı olmayan aletler) kapsamaktadır.

1)ÇALIŞMAYERIGÜVENLIĞI

a) Çalıştığınızyeritemizvedüzenlitutun. İşyerindeki düzensizlik veya yetersiz aydınlatma kazalara neden olabilir. b) Yanıcısıvıların,gazlarınveyatozlarınbulunduğunu patlama tehlikesi olan yer ve mekânlarda aletinizle çalışmayın. Elektrikli el aletleri, toz veya buharların tutuşmasına veya yanmasına neden olan kıvılcımlar çıkarırlar. c) Elektriklielaletinizleçalışırkençocuklarıve başkalarınıçalışmaalanınızınuzağındatutun. Yakınınızda bulunan kişiler dikkatinizi dağıtabilir ve bu da alet üzerindeki kontrolünüzü kaybetmenize neden olabilir.

2)ELEKTRİKSELGÜVENLİK

a) Aletinizinbağlantıfişiprizeuymalıdır.Fişihiçbir şekildedeğiştirmeyin.Koruyucutopraklamalı aletlerleadaptörlüfişkullanmayın. Değiştirilmemiş, orijinal fiş ve uygun prizler elektrik çarpma tehlikesini azaltır. b) Borular,kalorifertesisatı,ısıtıcılarvebuzdolapları gibitopraklanmışyüzeylerlebedenseltemasa gelmektenkaçının. Eğer bedeniniz topraklanacak olursa yüksek bir elektrik çarpma tehlikesi ortaya çıkar. c) Aletiniziyağmurvenemdenkoruyun. Elektrikli el aletinin içine suyun sızması elektrik çarpma tehlikesini yükseltir. d) Kabloyukendiamacıdışındakullanmayın;örneğin aletikablodantutaraktaşımayın,aletikabloile asmayınveyakablodançekerekfişiprizden çıkarmayın.Kabloyuaşırısıcaktan,yağlardan, keskinkenarlıcisimlerdenveyaaletinhareketli parçalarındanuzaktutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini yükseltir. e) Elektriklielaletinizleaçıkhavadaçalışırkenmutlaka açıkhavadakullanılmayamüsaadeliuzatmakablosu kullanın. Açık havada kullanılmaya uygun ve müsaadeli uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır. f) Elektriklielaletininnemliortamlardaçalıştırılması şartsa,mutlakatoprakkaçağıdevrekesicisi kullanın. Toprak kaçağı devre kesicisi kullanımı elektrik çarpma tehlikesini azaltır.

3)KİŞİLERİNGÜVENLİĞİ

a) Dikkatliolun,neyaptığınızadikkatedinveelektrikli elaletinizleçalışırkenmakulhareketedin. Yorgunsanız,hap,ilaçveyaalkolalmışsanızaletinizi kullanmayın. Aletinizi kullanırken bir anlık dikkatsizliğiniz ciddi yaralanmalara yol açabilir. b) Daimakişiselkorunmadonanımlarıvebirkoruyucu gözlükkullanın. Elektrikli el aletinin türü ve kullanımına uygun olarak kullanacağınız toz maskesi, kaymayan sağlam iş ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi kişisel korunma donanımlarını kullanmanız yaralanma tehlikesini büyük ölçüde azaltır. c) Aletiyanlışlıklaçalıştırmaktankaçının.Akımikmal şebekesineve/veyaaküyebağlamadan,elinizealıp taşımadanönceelektriklielaletininkapalıdurumda olduğundaneminolun. Elektrikli el aletini parmağınız şalter üzerinde dururken taşırsanız ve alet açıkken fişi prize sokarsanız kazalara neden olabilirsiniz. d) Aletiçalıştırmadanönceayaraletleriniveya tornavidalarıalettenuzaklaştırın. Dönen alet parçasına temas halinde bulunan bir uç veya anahtar yaralanmalara neden olabilir. e) Kendinizeçokfazlagüvenmeyin.Duruşunuzun güvenliolmasınadikkatedinvedaimadengenizi koruyun. Bu sayede aletinizi beklenmedik durumlarda daha iyi kontrol edersiniz. f) Uygunişgiysilerigiyin.Çalışırkençokbolgiysiler giymeyinvetakıtakmayın.Saçlarınızı,giysilerinizi veeldivenlerinizialetinhareketliparçalarındanuzak tutun. Bol giysiler, takılar veya uzun saçlar aletin hareketli parçaları tarafından tutulabilir. g) Aletinizetozemmedonanımıvetoztutmadonanımı takılabiliyorsa,bunlarınbağlıolupolmadığınıve doğruişlevgörüpgörmediklerinikontroledin. Toz emme donanımının kullanımı tozdan kaynalanabilecek tehlikeleri azaltır. 4)ELEKTRİKLİELALETLERİYLEDİKKATLİÇALIŞMAK

VEALETİDOĞRUKULLANMAK

a) Aletiniziaşırıölçüdezorlamayın.İşinizeuygun elektriklielaletinikullanın. Uygun elektrikli el aleti ile belirtilen performans alanında daha iyi ve daha güvenli çalışırsınız. b) Açma/kapamaşalteriarızalıolanelektriklielaletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılması gerekir. c) Alettebirayarlamaişleminebaşlamadanve/veya aküyüçıkarmadanönce,herhangibiraksesuarı değiştirirkenveyaaletielinizdenbırakırkenfişi prizden çekin. Bu önlem, aletin kontrolünüz dışında ve istenmeden çalışmasını önler. d) Kullanımdışındaikenelektriklielaletiniziçocukların ulaşamayacağıbiryerdesaklayın.Aletikullanmayı bilmeyenveyabugüvenliktalimatınıokumayan kişilerinaletikullanmasınaizinvermeyin. Deneyimsiz kişiler tarafından kullanıldıkları takdirde elektrikli el aletleri tehlikeli olabilirler. e) Aletinizinbakımınıözenleyapın.Aletinhareketli parçalarınınkusursuzişlevgörüpgörmediklerinive sıkışmadıklarını,parçalarınkırıkveyahasarlıolup olmadıklarınıkontroledin,aksitakdirdealetişlevini tam olarak yerine getiremez. Aletinizi kullanmadan öncehasarlıparçalarıonartın. Birçok iş kazası aletlerin kötü ve yetersiz bakımından kaynaklanır. f) Kesiciuçlarıkeskinvetemiztutun. İyi bakım görmüş kesici uçlar daha ender sıkışırlar ve daha iyi yönlendirilirler. g) Elektriklielaletlerini,aksesuarı,uçlarıve benzerlerinibugüvenliktalimatınauygunolarak54 kullanın.Aletinizikullanırkençalışmakoşullarınıve yaptığınızişidaimadikkatealın. Elektrikli el aletlerini kendileri için öngörülen işlerin dışında kullanmak tehlikeli durumların ortaya çıkmasına neden olabilir. 5)SERVİS a) Aletinizi sadece uzman bir elemana ve orijinal yedek parçalarkullandırarakonartın. Böylelikle aletin güvenliğini korumuş olursunuz. KIRICI-DELİCİLERİÇİNGÜVENLİKTALİMATI GENEL

• Güç geriliminin, aletin özellik plakasında belirtilen voltaj değeriyle aynı olduğunu sık sık kontrol edin (230V veya 240V aletler 220V kaynağa bağlanabilir)

• Bu alet 16 yaşının altındaki kişiler tarafından kullanılmamalıdır

• Bualetleasbestiçerenmalzemeleriişlemeyin (asbest kanserojen bir madde kabul edilir)

• Kordon hasarlı iken cihazı kesinlikle kullanmayınız; uzman bir kişi tarafından değiştirtiniz

• İstediğinizayardeğişiklikleriniveaksesuar değişiklikleriniyapmadanöncemutlakaşebeke fişiniprizdençekin AKSESUARLAR

• SKIL sadece SKIL satıcınızdan temin edeceğiniz uygun aksesuarlar kullanıldığında aletin düzgün çalışmasını garanti eder

• Bu aletle kullanacağınız aksesuar edilen devir sayısı en azından aletin boştaki en yüksek devir sayısı kadar olmalıdır KULLANMADAN ÖNCE

• Tamamen kusursuz ve güvenli 16 Amp uzatma kabloları kullanın

• İş parçasının vida, çivi ve benzeri malzeme tarafından hasar görmemesi için dikkatli olun; çalışmaya başlamadan önce bunları çıkartın

• Çalıştığınızparçayısabitleyin (kıskaçlarla ya da mengeneyle sabitlenmiş bir iş parçası elle tutulan işten daha güvenilirdir)

• Görünmeyenelektrikkablolarınıbelirlemekiçin uygunbirtaramacihazıkullanınveyayerelakım ikmalşirketlerindenyardımisteyin (elektrik kablolarıyla temas, yangın çıkmasına veya elektrik çarpmalarına neden olabilir; bir gaz borusu hasar görürse patlama tehlikesi ortaya çıkar; bir su borusunun delinmesi halinde maddi hasarlar meydana gelebilir veya elektrik çarpma tehlikesi ortaya çıkabilir)

• Kurşun içeren boya, bazı ahşap türleri, mineral ve metal gibi malzemelerden çıkan toz zararlı olabilir (tozla temasta bulunulması veya solunması operatörde veya yakında bulunan kişilerde alerjik reaksiyonlara ve/veya solunum yolu hastalıklarına neden olabilir); toz maskesi takınvetozekstraksiyoncihazıylaçalışın (bağlanabiliyorsa)

• Bazı toz tipleri (örneğin meşe ve kayın ağacı tozu), bilhassa ahşap yenileme katkı maddeleriyle birlikte, karsinojenik olarak sınıflandırılır; tozmaskesitakınve tozekstraksiyoncihazıileçalışın(bağlanabiliyorsa)

• Çalışmak istediğiniz malzemelerin, toz ile ilgili ulusal taleplerini takip ediniz KULLANIM SIRASINDA

• Koruyucukulaklıkkullanın (çalışırken çıkan gürültü kalıcı işitme kayıplarına neden olabilir)

• Aletiilebirlikteteslimedilenektutamağıkullanın (aletin kontrolünün kaybı yaralanmalara neden olabilir)

• Çalışmaesnasındanuçgörünmeyenakımkablolarına veyakendibağlantıkablosunatemasetmeolasılığı olanişleriyaparkenaletisadeceizolasyonlu tutamaklarındantutun (gerilim ileten kablolarla temas elektrikli el aletinin metal parçalarını da elektrik akımına maruz bırakabilir ve elektrik çarpmasına neden olabilir)

• Kabloyu her zaman aletin hareketli parçalarından uzak tutun

• Elektriksel veya mekaniksel hatalı çalısma durumunda aleti hemen kapatın ve fişi çekin

• Eğer cihazı kullanırken kordon hasar görür yada kesilirse, kordona kesinlikle dokunmayınız ve derhal fişi çekiniz

• Eğer matkap beklenmedik şekilde sıkışırsa (ani tehlikeli bir tepkiye sebep olarak) aleti hemen kapatın

• Sıkışma yüzünden meydana gelebilecek güçlerin farkında olun (özellikle metal delerken); daimeyardımcı kulpunu J 2 kullanın ve güvenli bir duruş alın KULLANIMDAN SONRA

• Aletinizi bırakıp gitmeden önce mutlaka kapatın ve döner parçaların tam olarak durmasını bekleyin KULLANIM

• Açma/kapama ve hız kontrolü işlevini gören kominasyon şalteri A 2

• Sürekli kullanım için anahtar kilitleme (sadece alet sağ dönüşe ayarlandığında olanaklıdır) - A 2 şalterine basın - B 2 dügmesine başparmagınızla bastırın - şalterin boşaltilinasi - A 2 şalterine tekrar basıp bırakmak suretiyle şalteri sabit konumdan kurtarın

• Düzgün başlama için hız kontrolü 4

• Maksimum hız kontrolü 5 Ayar düğmesi C 2 ile maksimum hız minimumdan maksimuma kadar kademesiz olarak ayarlanabilir

• Dönüş yönünü değiştirme 6 - sol/sağ pozisyonları doğru olarak kilitlenme yapmadığı takdirde, açma/kapama şalteri A çalışmaz - sola dönüşe ayarlandığında alet fonksiyonları sınırlı hızda olacaktır ! dönüşyönünüsadecealettamamendururken değiştirin

• Çalıştırma modunu seçme 7 - F anahtarın kilidini açmak için E düğmesine basın - F anahtarı kilitleninceye kadar istenen çalıştırma moduna getirin ! ancakFanahtarkilitlendiğizamançalışmaya başlayın 1 = normal delme/vidalama 2 = çekiç delme 3 = döner iskarpela ile yontma 4 = sabit iskarpela ile yontma ! çalıştırmamodunusadecealetkapalıykenve cihazınfisitakılıdegilkenseçin - çekiç mekanizması, matkap ucu iş parçasına temas ettikten sonra alete hafifçe bastırmak suretiyle devreye girer55 - en iyi çekiç delme sonucu, alete hafifçe bastırmak suretiyle elde edilir; bunun için yapılacak iş sadece otomatik kuplaja basmaktır; fazla bastırmakla delme sonucu düzelmez

• Normal delme/vidalama 8 Tahta, metal ve plastik malzemede delme ve vidalama işlerinde adaptörü G 2 kullanın - adaptörü takmadan önce temizleyin ve hafifçe yağlayın - sürgülü kovanını H 2 geriye çekin ve adaptör SDS+ mandrene takın ve kavrayana kadar döndürün ve bastırın; adaptör kendiliğinden kilitlenir - adaptörü çekerek kilitlenmeyi kontrol edin - şalteri F 2 normal delme pozisyonuna getirin (sadece aletkapalıykenvecihazınfisitakılıdegilken)

• Döner iskarpela ile yontma 9 ! aletikapatınvefişiprizdençekin - “döner” yontma modunu seçin

• Sabit iskarpela ile yontma 0 ! aletikapatınvefişiprizdençekin - “döner” yontma modunu seçin - iskarpelayı istenen pozisyona getirin - “sabit” yontma modunu seçin

• Uçları değiştirme ! ! aksesuarıSDS+takmadanöncetemizleyinve hafifçeyağlayın - sürgülü kovanını H 2 geriye çekin ve aksesuarı SDS+ mandrene takın ve kavrayana kadar döndürün ve bastırın; aksesuar kendiliğinden kilitlenir - aksesuarı çekerek kilitlenmeyi kontrol edin - sürgülü kovanını H geri çekerek aksesuarı çıkartın ! SDS+ aksesuar sürtünmesiz ve serbet hareket etmelidir;bununsonucundaboştaçalışmadan konsantriklikte bir sapma olur, ancak delme sırasındabudönmehareketiotomatikolarak merkezlenir;bunundelikhassaslığıvetamlığı üzerinde bir etkisi olmaz ! hasarlıuçları/keskilerikullanmayın ! sadecekeskinuçlar/keskilerkullanın

• Emnıyet debriyajı Matkap ucu sıkışacak veya takılacak olursa, emniyet debriyajı matkap milinin hareketini keser (takırdama sesi çıkar) - aleti hemen kapatın - takırdama sesi çıkartan aksesuarı çıkartın - aleti tekrar çalıştırın

• Delik derinliğinin ayarlanması @

• AUTO-STOP Karbon fırçalar - bu alet, yıprandığında otomatik olarak çıkan karbon fırçalarla donatılmıştır, böylece motorun zarar görmesi önlenmektedir - alet beklenmedik bir şekilde durursa, fırçalarını değiştirtmek için satıcınıza veya en yakın SKIL servisine gönderin

• Aletin tutulması ve kullanılması # ! çalışmaesnasında,aletidaimagrirenkli bölge(ler)den tutun(uz) - daimeyardımcıkulpunuJ2 kullanın (gösterildiği gibi ayarlanabilir) - havalandırma yuvalarını kapatmayın - alete çok fazla baskı uygulamayın, bırakın alet sizin için çalışsın UYGULAMA

• Metalde delik açarken - önce kuçük bir kılavuz delik açın - matkap uçlarını belirli aralıklarla yağlayın

• Bir tahtanın baş kısmına veya sonuna bir vida vidalanırken, tahtanın yarılmaması içın bir ön kılavuz delik açın

• Aleti ve kablosunu daima temiz tutun (özellikle havalandırma yuvalarını K 2) ! temizlemedenönce,cihazınfişiniprizdençekin

• Dikkatli biçimde yürütülen üretim ve test yöntemlerine rağmen aleti arıza yapacak olursa, onarım SKIL elektrikli aletleri için yetkili bir serviste yapılmalıdır - aleti ambalajıyla birlikte satın alma belgenizide ekleyerek satıcınıza veya en yakın SKIL servisine ulaştırın (adresler ve aletin servis şemaları www. skilmasters.com adresinde listelenmiştir) ÇEVRE

• Elektriklialetlerini,aksesuarlarıveambalajları evdekiçöpkutusunaatmayınız (sadece AB ülkeleri için) - kullanılmış elektrikli aletleri, elektrik ve elektronikli eski cihazlar hakkındaki 2012/19/EC Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre şartlarına uygun bir şekilde tekrar değerlendirmeye gönderilmelidir - sembol $ size bunu anımsatmalıdır UYGUNLUK BEYANI

• Tek sorumlu olarak “Teknik veriler” bölümünde tanımlanan ürünün aşağıdaki norm veya normatif belgelere uygunluğunu beyan ederiz: EN 60745, EN 61000, EN 55014 yönetmelik hükümleri uyarınca 2004/108/EG, 2006/42/EG, 2011/65/EU

• Ölçülen EN 60745 göre ses basıncı bu makinanın seviyesi 92 dB(A) ve çalışma sırasındaki gürültü 103 dB(A) (standart sapma: 3 dB), ve titreşim ✱ m/s² (el-kol metodu) ✱ betonde çekiç delerken 15,2 m/s² (tolerans K = 1,6 m/ s²) ✱ keskileme esnasında 14,5 m/s² (tolerans K = 1,5 m/s²)56

• Titreşim emisyon seviyesi EN 60745’te sunulan standart teste göre ölçülmüştür; bu seviye, bir aleti bir başkasıyla karşılaştırmak amacıyla ve aletin söz konusu uygulamalarda kullanılması sırasında titreşime maruz kalma derecesinin ön değerlendirmesi olarak kullanılabilir - aletin farklı uygulamalar için veya farklı ya da bakımı yetersiz yapılmış aksesuarlarla kullanılması, maruz kalma seviyesini belirgin biçimde artırabilir - aletin kapalı olduğu veya çalıştığı ancak gerçek anlamda iş yapmadığı zamanlarda, maruz kalma seviyesi belirgin biçimde azalabilir ! aletinveaksesuarlarınınbakımınıyaparak, ellerinizisıcaktutarakveişmodellerinizi düzenleyerekkendinizititreşiminetkilerinden koruyun
