BRUKSANVISNING 1780 MA SKIL

• Hammersystemet i dette verktøyet overgår alle tradisjonelle slagboremekanismer ved bruk i betong

• Dette verktøjet er spesielt konstruert til bruk sammen med alt standard SDS+ tilbehør

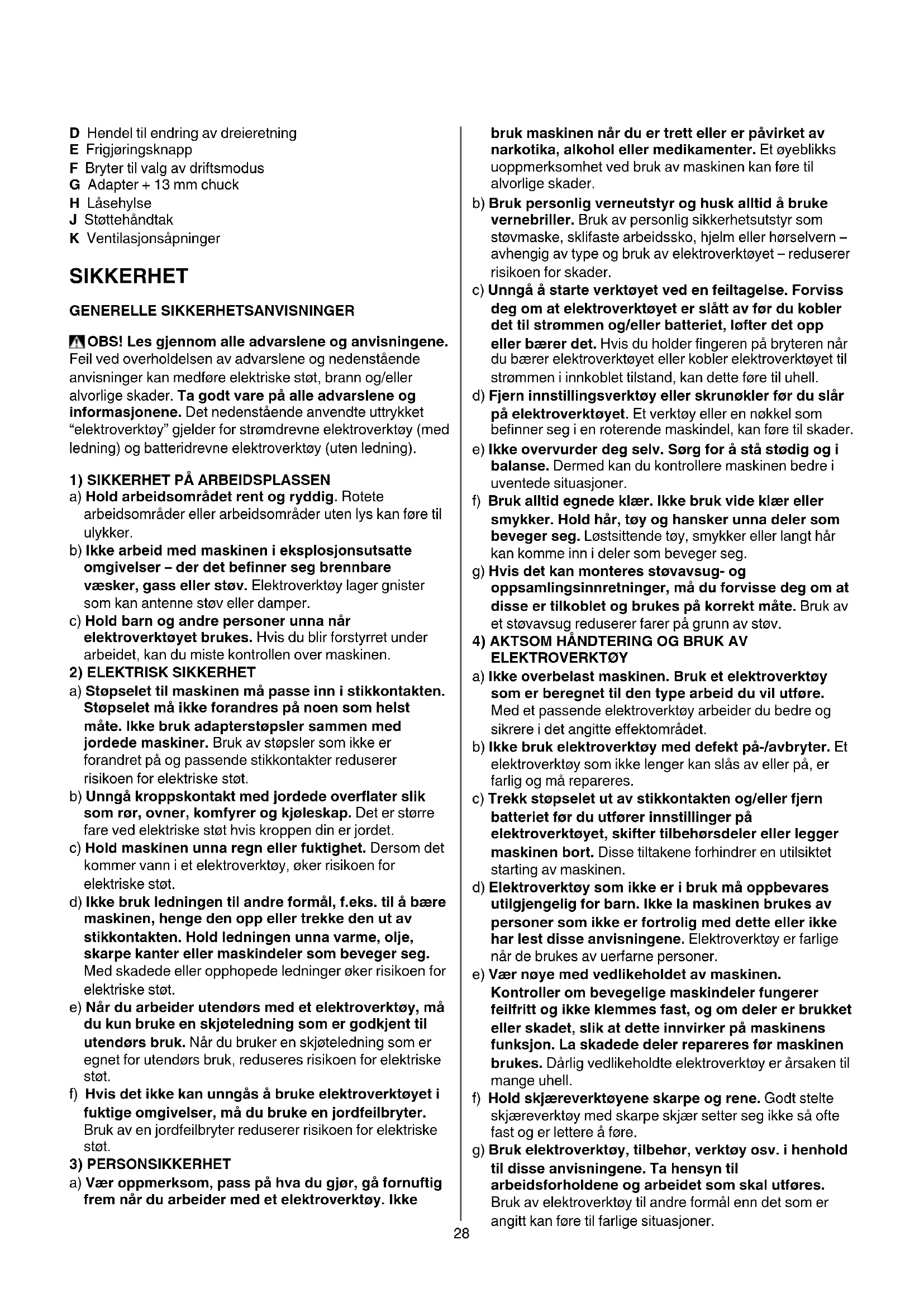

• Les og ta vare på denne brukerveiledningen 3 TEKNISKE DATA 1 ✱) Enkeltslagstyrke tilsvarende EPTA-Procedure 05/2009 (verdi ikke tilgjengelig enda) VERKTØYELEMENTER 2 A Bryter til av/på og turtallsregulering B Knapp til låsing av bryteren C Hjul for maksimumshastighetsregulering28 D Hendel til endring av dreieretning E Frigjøringsknapp F Bryter til valg av driftsmodus G Adapter + 13 mm chuck H Låsehylse J Støttehåndtak K Ventilasjonsåpninger SIKKERHET GENERELLE SIKKERHETSANVISNINGER OBS! Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene. Det nedenstående anvendte uttrykket “elektroverktøy” gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

a) Støpselet til maskinen må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede maskiner. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt. b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet. c) Hold maskinen unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. d) Ikke bruk ledningen til andre formål, f.eks. til å bære maskinen, henge den opp eller trekke den ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller maskindeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt. e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er godkjent til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. f) Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk maskinen når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av maskinen kan føre til alvorlige skader. b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader. c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder ngeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som benner seg i en roterende maskindel, kan føre til skader. e) Ikke overvurder deg selv. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere maskinen bedre i uventede situasjoner. f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.

4) AKTSOM HÅNDTERING OG BRUK AV

ELEKTROVERKTØY a) Ikke overbelast maskinen. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte eektområdet. b) Ikke bruk elektroverktøy med defekt på-/avbryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet starting av maskinen. d) Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer. e) Vær nøye med vedlikeholdet av maskinen. Kontroller om bevegelige maskindeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på maskinens funksjon. La skadede deler repareres før maskinen brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.29

a) Maskinen din skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes maskinens sikkerhet.

• Sjekk alltid at tilført spenningen er den samme som oppgitt på verktøyets merkeplate (verktøy som er betegnet med 230V eller 240V kan også koples til et 220V strømuttak)

• Verktøyet må ikke brukes av personer under 16 år

• SKIL kan kun garantere et feilfritt verktøy dersom riktig tilbehør brukes, som leveres fra SKIL-forhandleren på stedet

• Bruk kun tilbehør med et godkjent turtall som er minst like høyt som verktøyets høyeste tomgangsturtall

• Sett fast arbeidsstykket (et arbeidsstykke som er sikret med klemmer, sitter sikrere enn om det holdes fast for hånd)

• Bruk egnede detektorer til å finne skjulte strøm-/ gass-/vannledninger, eller spør hos det lokale el-/ gass-/vannverket (kontakt med elektriske ledninger kan medføre brann og elektrisk støt; skader på en gassledning kan føre til eksplosjon; inntrenging i en vannledning forårsaker materielle skader og kan medføre elektriske støt)

• Støv fra materialer som blyholdig maling, visse tresorter, mineraler og metall kan være skadelig (kontakt med eller inhalering av støv kan gi allergiske reaksjoner og/eller sykdommer i åndedrettsorganene for brukeren eller personer i nærheten); bruk støvmaske og arbeid med støvfjerningsutstyr når det er mulig

• Visse typer støv er klassisert som kreftfremkallende (som f.eks. støv fra eik og bøk), spesielt sammen med tilsetningsstoer for trebehandling; bruk støvmaske og arbeid med støvfjerningsutstyr når det er mulig

• Følg de nasjonale krav, når det gjelder støv for de materialer du ønsker å arbeide med UNDER BRUK

• Bruk hørselvern (innvirkning av støy kan føre til at man mister hørselen)

• Hold alltid kabelen borte fra bevegelige deler på verktøyet

• Hvis boret plutselig skulle blokkere (førende til en rykkagtig farlig reaksjon), slå øyeblikkelig av bryteren

• Ta hensyn til de krefter som da oppstår ved blokkering (spesielt ved boring i metaller); bruk alltid sidehåndtaket J 2 og pass på å stå stødig ETTER BRUK

• Når du setter bort verktøyet må bryteren slåes av, bevegelige deler må være helt stoppet BRUK

• Kombinert bryter for på/av og hastighetsinstilling A 2

• Låsing av bryteren for permanent drift (bare mulig når verktøyet er stilt inn på høyre rotering) - trykk inn bryteren A 2 - trykk inn knappen B 2 med tommelen - løsne bryteren - løsne låsen ved å trykke inn bryter A 2 og frigjøre den

• Endring av dreieretning 6 - hvis ikke retningshendelen er riktig satt i venstre/høyre posisjon, sperres bryteren A - verktøyet fungerer ved begrenset hastighet når det er stilt inn på venstre rotering ! endre bare dreieretning når verktøyet er helt stillestående

• Valg av driftsmodus 7 - trykk inn knappen E for å frigjøre bryteren F - vri bryteren F til ønsket driftsmodus inntil den snepper på plass ! ikke begynn å jobbe før bryteren F er låst på plass i riktig posisjon 1 = normal boring/skruing 2 = hammerboring 3 = meisling med den roterende meiselen 4 = meisling med den faste meiselen ! velg driftsmodus når verktøyet er slått av og støpselet trukket ut av kontakten - hammermekanismen aktiveres ved å tilføre et lett trykk bak på drillen når boret står i kontakt med arbeidsmaterialet - beste hammerboringsresultat oppnås ved kun lett belastning på verktøyet, bare nok til å holde den automatiske clutchen aktivert; resultatet forbedres ikke ved å legge mer kraft på verktøyet

• Normal boring/skruing 8 Til boring i tre, metall og kunststo og dessuten til skruing bruk adapteren G 2 - adapter må renses og fettes lett inn før bruk - trekk tilbake låsehylsen H 2 og sett inn adapteren i SDS+ chucken mens du vrir og skyver til den griper; adapteren låses automatisk fast - kontrollèr at adapteret er festet ved å trekke i det30 - sett bryteren F 2 på normal boringsfunksjon (må kun betjenes når verktøyet er slått av og støpselet trukket ut av kontakten)

• Bytting av bits ! ! SDS+ tilbehør må renses og fettes lett inn før bruk - trekk tilbake låsehylsen H 2 og sett inn tilbehøret i SDS+ chucken mens du vrir og skyver til den griper; tilbehøret låses automatisk fast - kontrollèr at tilbehøret er festet ved å trekke i det - fjern tilbehøret ved å trekke tilbake låsehylsen H ! SDS+ tilbehøret må beveges fritt, ved tomgang vil dermed tilbehøret være usentrert, men sentreres automatisk ved belastning uten at dette påvirker bor-nøyaktigheten ! bruk aldri bit/meisler med skadet tange ! bruk alltid skarpt bit/meisler

• Sikkerhetskopling Dersom tilbehøret kjøres fast, avbrytes driften av spindelen (førende til en skramlende støy) - slå øyeblikkelig av verktøjet - fjern fastkjøret tilbehør - slå på verktøjet igjen

• Justering av boredybden @

• AUTO-STOP Kullbørster - dette verktøyet er utstyrt med kullbørster som automatisk spretter ut når de er slitt; på den måten forhindres skader på motoren - når verktøyet stopper uventet, send det til din forhandler eller til nærmeste SKIL servicestasjon for at børstene skal skiftes ut

• Grep og styring av verktøyet # ! under arbeid, hold verktøyet alltid i grått(gråe) grepsområde(r) - bruk alltid sidehåndtaket J 2 (kan justeres som vist) - hold ventilasjonsåpningen utildekket - ikke utøv for meget press på verktøyet; la verktøyet gjøre jobben for deg BRUKER TIPS

• Hold alltid verktøyet og kabelen ren (spesielt ventilasjonshullene K 2) ! dra ut støpselet før rengjøring

• Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for SKIL-elektroverktøy - send verktøyet i montert tilstand sammen med kjøpebevis til forhandleren eller nærmeste SKIL servicesenter (adresser liksom service diagram av verktøyet nner du på www.skilmasters.com) MILJØ

• Kast aldri elektroverktøy, tilbehør og emballasje i husholdningsavfallet (kun for EU-land) - i henhold til EU-direktiv 2012/19/EF om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg - symbolet $ er påtrykt som en påminnelse når utskiftning er nødvendig SAMSVARSERKLÆRING

• Målt ifølge EN 60745 er lydtrykknivået av dette verktøyet 92 dB(A) og lydstyrkenivået 103 dB(A) (standard deviasjon: 3 dB), og vibrasjonsnivået ✱ m/s² (hånd-arm metode) ✱ ved hammerboring i betong 15,2 m/s² (usikkerhet K = 1,6 m/s²) ✱ ved meisling 14,5 m/s² (usikkerhet K = 1,5 m/s²)

• Det avgitte vibrasjonsnivået er blitt målt i samsvar med en standardisert test som er angitt i EN 60745; den kan brukes til å sammenligne et verktøy med et annet, og som et foreløpig overslag over eksponering for vibrasjoner ved bruk av verktøyet til de oppgavene som er nevnt - bruk av verktøyet til andre oppgaver, eller med annet eller mangelfullt vedlikeholdt utstyr, kan gi en vesentlig økning av eksponeringsnivået - tidsrommene når verktøyet er avslått eller når det går men ikke arbeider, kan gi en vesentlig reduksjon av eksponeringsnivået ! beskytt deg selv mot virkningene av vibrasjoner ved å vedlikeholde verktøyet og utstyret, holde hendene varme og organisere arbeidsmåten din31
