LIETOŠANAS INSTRUKCIJA 1780 MA SKIL

• Šis instruments ir paredzēts veserurbšanai betonā, ķieģelī un akmenī, kā arī viegliem kalšanas darbiem; lai veiktu rotācijas urbšanu kokā, metālā un plastmasā, kā arī skrūvju ieskrūvēšanu, jālieto speciāli papildpiederumi

• Veicot urbšanu betonā, šā instrumenta veserurbšanas sistēma efektivitātes ziņā pārspēj jebkuru tradicionāli lietojamo triecienurbjmašīnu

• Šis instruments ir paredzēts izmantošanai kopā ar visiem SDS+ sistēmas darbinstrumentiem

• Izlasiet un saglabājiet šo pamācību 3 TEHNISKIE PARAMETRI 1 ✱) Atsevišķo triecienu enerģija atbilstoši EPTA-Procedure 05/2009 (vērtība vēl nav pieejama) INSTRUMENTA ELEMENTI 2 A Ieslēdzējs un griešanās ātruma regulators B Poga ieslēdzēja fiksēšanai C Pirkstrats maksimālā griešanās ātruma priekšiestādīšanai D Rotācijas virziena svira E Atbloķēšanas poga F Darba režīma pārslēdzējs G Adapters + 13 mm patrona H Fiksējošā uzmava J Papildrokturis K Ventilācijas atveres98 DROŠĪBA

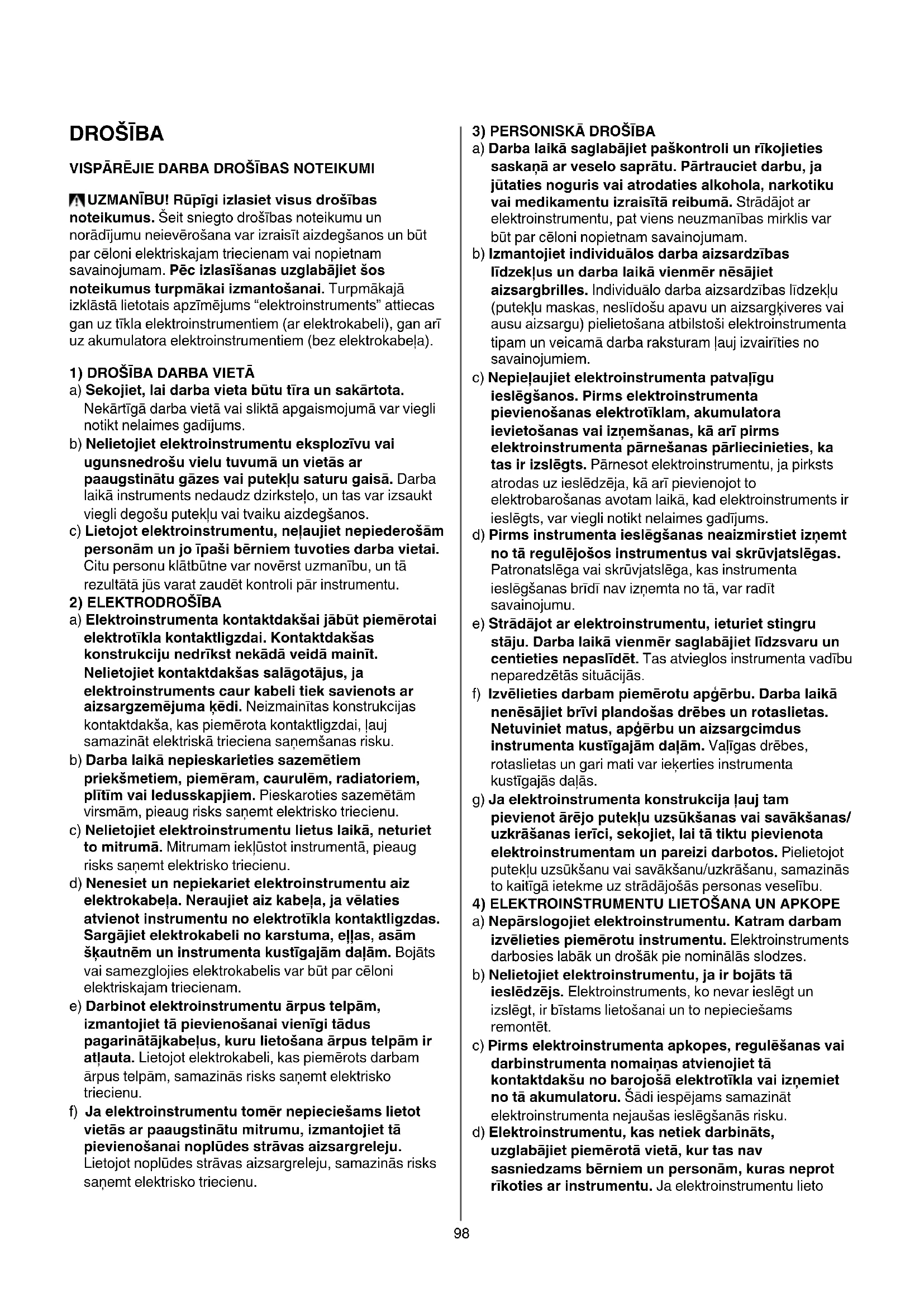

VISPĀRĒJIEDARBADROŠĪBASNOTEIKUMI

UZMANĪBU!Rūpīgiizlasietvisusdrošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Pēcizlasīšanasuzglabājietšos noteikumusturpmākaiizmantošanai. Turpmākajā izklāstā lietotais apzīmējums “elektroinstruments” attiecas gan uz tīkla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabeļa). 1)DROŠĪBADARBAVIETĀ a) Sekojiet,laidarbavietabūtutīraunsakārtota. Nekārtīgā darba vietā vai sliktā apgaismojumā var viegli notikt nelaimes gadījums. b) Nelietojietelektroinstrumentueksplozīvuvai ugunsnedrošuvielutuvumāunvietāsar paaugstinātugāzesvaiputekļusaturugaisā. Darba laikā instruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos. c) Lietojotelektroinstrumentu,neļaujietnepiederošām personāmunjoīpašibērniemtuvotiesdarbavietai. Citu personu klātbūtne var novērst uzmanību, un tā rezultātā jūs varat zaudēt kontroli pār instrumentu. 2)ELEKTRODROŠĪBA a) Elektroinstrumentakontaktdakšaijābūtpiemērotai elektrotīklakontaktligzdai.Kontaktdakšas konstrukcijunedrīkstnekādāveidāmainīt. Nelietojietkontaktdakšassalāgotājus,ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējumaķēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ļauj samazināt elektriskā trieciena saņemšanas risku. b) Darbalaikānepieskarietiessazemētiem priekšmetiem,piemēram,caurulēm,radiatoriem, plītīmvailedusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu. c) Nelietojietelektroinstrumentulietuslaikā,neturiet tomitrumā. Mitrumam iekļūstot instrumentā, pieaug risks saņemt elektrisko triecienu. d) Nenesiet un nepiekariet elektroinstrumentu aiz elektrokabeļa.Neraujietaizkabeļa,javēlaties atvienotinstrumentunoelektrotīklakontaktligzdas. Sargājietelektrokabelinokarstuma,eļļas,asām šķautnēmuninstrumentakustīgajāmdaļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskajam triecienam. e) Darbinotelektroinstrumentuārpustelpām, izmantojiettāpievienošanaivienīgitādus pagarinātājkabeļus,kurulietošanaārpustelpāmir atļauta. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās risks saņemt elektrisko triecienu. f) Jaelektroinstrumentutomērnepieciešamslietot vietāsarpaaugstinātumitrumu,izmantojiettā pievienošanainoplūdesstrāvasaizsargreleju. Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

a) Darbalaikāsaglabājietpaškontroliunrīkojieties saskaņāarveselosaprātu.Pārtraucietdarbu,ja jūtatiesnogurisvaiatrodatiesalkohola,narkotiku vaimedikamentuizraisītāreibumā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam. b) Izmantojietindividuālosdarbaaizsardzības līdzekļusundarbalaikāvienmērnēsājiet aizsargbrilles. Individuālo darba aizsardzības līdzekļu (putekļu maskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu) pielietošana atbilstoši elektroinstrumenta tipam un veicamā darba raksturam ļauj izvairīties no savainojumiem. c) Nepieļaujietelektroinstrumentapatvaļīgu ieslēgšanos.Pirmselektroinstrumenta pievienošanaselektrotīklam,akumulatora ievietošanasvaiizņemšanas,kāarīpirms elektroinstrumentapārnešanaspārliecinieties,ka tasirizslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums. d) Pirmsinstrumentaieslēgšanasneaizmirstietizņemt notāregulējošosinstrumentusvaiskrūvjatslēgas. Patronatslēga vai skrūvjatslēga, kas instrumenta ieslēgšanas brīdī nav izņemta no tā, var radīt savainojumu. e) Strādājotarelektroinstrumentu,ieturietstingru stāju.Darbalaikāvienmērsaglabājietlīdzsvaruun centietiesnepaslīdēt. Tas atvieglos instrumenta vadību neparedzētās situācijās. f) Izvēlietiesdarbampiemērotuapģērbu.Darbalaikā nenēsājietbrīviplandošasdrēbesunrotaslietas. Netuvinietmatus,apģērbuunaizsargcimdus instrumentakustīgajāmdaļām. Vaļīgas drēbes, rotaslietas un gari mati var ieķerties instrumenta kustīgajās daļās. g) Jaelektroinstrumentakonstrukcijaļaujtam pievienotārējoputekļuuzsūkšanasvaisavākšanas/ uzkrāšanasierīci,sekojiet,laitātiktupievienota elektroinstrumentam un pareizi darbotos. Pielietojot putekļu uzsūkšanu vai savākšanu/uzkrāšanu, samazinās to kaitīgā ietekme uz strādājošās personas veselību.

4) ELEKTROINSTRUMENTU LIETOŠANA UN APKOPE

a) Nepārslogojietelektroinstrumentu.Katramdarbam izvēlietiespiemērotuinstrumentu. Elektroinstruments darbosies labāk un drošāk pie nominālās slodzes. b) Nelietojietelektroinstrumentu,jairbojātstā ieslēdzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt. c) Pirmselektroinstrumentaapkopes,regulēšanasvai darbinstrumentanomaiņasatvienojiettā kontaktdakšunobarojošāelektrotīklavaiizņemiet notāakumulatoru. Šādi iespējams samazināt elektroinstrumenta nejaušas ieslēgšanās risku. d) Elektroinstrumentu,kasnetiekdarbināts, uzglabājietpiemērotāvietā,kurtasnav sasniedzamsbērniemunpersonām,kurasneprot rīkotiesarinstrumentu. Ja elektroinstrumentu lieto99 nekompetentas personas, tas var apdraudēt cilvēku veselību. e) Rūpīgiveicietelektroinstrumentaapkalpošanu. Pārbaudiet,vaikustīgāsdaļasdarbojasbez traucējumiemunnaviespīlētas,vaikādanodaļām navsalauztavaibojāta,vaikatranotāmpareizi funkcionēunpildataiparedzētouzdevumu. Nodrošiniet,laibojātāsdaļastiktusavlaicīgi nomainītasvairemontētaspilnvarotāremontu darbnīcā. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots. f) Savlaicīginotīrietunuzasinietgriezošos darbinstrumentus. Rūpīgi kopti instrumenti, kas apgādāti ar asiem griezējinstrumentiem, ļauj strādāt daudz ražīgāk un ir vieglāk vadāmi. g) Lietojietvienīgitāduselektroinstrumentus, papildpiederumus, darbinstrumentus utt., kas paredzētiattiecīgajampielietojumaveidam.Beztam jāņemvērāarīkonkrētiedarbaapstākļiun pielietojumaīpatnības. Elektroinstrumentu lietošana citiem mērķiem, nekā to ir paredzējusi ražotājfirma, ir bīstama un var novest pie neparedzamām sekām.

a) Nodrošiniet,laiInstrumentaremontuveiktu kvalificētspersonāls,nomaiņaiizmantojot oriģinālāsrezervesdaļasunpiederumus. Tikai tā iespējams panākt instrumenta ilgstošu un nevainojamu darbību bez atteikumiem. DARBADROŠĪBASNOTEIKUMIPERFORATORIEM

VISPĀRĒJAINFORMĀCIJA

• Vienmēr pārliecinieties, ka spriegums, kas uzrādīts uz instrumenta marķējuma plāksnītes, atbilst padeves spriegumam elektrotīklā (230V vai 240V spriegumam paredzētie instrumenti var darboties arī no 220V elektrotīkla)

• Šo instrumentu nedrīkst izmantot personas, kas jaunākas par 16 gadiem

• Neapstrādājietmateriālus,kassaturazbestu (azbestam piemīt kancerogēnas īpašības)

• Neizmantojiet instrumentu, ja tam ir bojāts elektrokabelis; tā nomaiņu drīkst veikt tikai pieredzējis speciālists

• Pirmsinstrumentaregulēšanasvaipiederumu nomaiņasatvienojiettonobarojošāelektrotīkla PAPILDPIEDERUMI

• SKIL garantē instrumenta nevainojamu darbību tikai tad, ja tiek lietoti pareizi izvēlēti papildpiederumi, kas iegādāti pie SKIL oficiālā izplatītāja

• Lietojiet tikai tādus darbinstrumentus, kuru pieļaujamais darbības ātrums ir vismaz tikpat liels, kā instrumenta maksimālais brīvgaitas ātrums

PIRMSDARBAUZSĀKŠANAS

• Lietojiet pilnīgi attītus un drošus pagarinātājkabeļus, kas paredzēti 16 A strāvai

• Izvairieties no instrumenta bojājumiem, ko var radīt apstrādājamajā priekšmetā esošās skrūves, naglas vai citi līdzīgi objekti; pirms darba uzsākšanas atbrīvojiet apstrādājamo materiālu no šādiem priekšmetiem

• Nostiprinietapstrādājamodetaļu (to ir drošāk nostiprināt ar spailēm vai skrūvspīlēm, nevis turēt rokā)

• Arpiemērotametālmeklētājapalīdzībupārbaudiet, vaiapstrādesvietunešķērsoslēptas elektropārvadeslīnijas,kāarīgāzesvaiūdens caurules;šaubugadījumāgriezietiesvietējā komunālāssaimniecībasiestādē (darbinstrumentam skarot elektrotīkla fāzes līniju, var izcelties ugunsgrēks un strādājošais var saņemt elektrisko triecienu; gāzes vada bojājums var izraisīt sprādzienu; darbinstrumentam skarot ūdensvada cauruli, var tikt bojātas materiālās vērtības un strādājošais var saņemt elektrisko triecienu)

• Materiāla (piemēram, svinu saturošas krāsas, dažu koka šķirņu, minerālu un metāla) putekļi var būt kaitīgi (saskare ar putekļiem vai to ieelpošana var izraisīt alerģiskas reakcijas un/vai elpošanas ceļu saslimšanas operatoram vai klātesošajiem); izmantojietputekļumaskuun putekļsūcēju,jatoiespējamspievienot

• Dažu veidu putekļi ir klasificēti kā kancerogēni (piemēram, ozola vai dižskābarža putekļi), jo īpaši apvienojumā ar koksnes kondicionēšanas piedevām; izmantojietputekļumaskuunputekļsūcēju,jato iespējamspievienot

• Ievērojiet ar putekļu savākšanu saistītos nacionālos noteikumus, kas attiecas uz apstrādājamajiem materiāliem DARBALAIKĀ

• Nēsājietausuaizsargus (trokšņa iedarbība var radīt paliekošus dzirdes traucējumus)

• Lietojietkopāarinstrumentupiegādāto(s) papildrokturi(us) (kontroles zaudēšana pār instrumentu var būt par cēloni savainojumiem)

• Veicotdarbu,kuralaikādarbinstrumentsvarskart slēptuselektriskosvadusvaipašainstrumenta elektrokabeli,turietinstrumentutikaiaizizolētajām virsmām (darbinstrumentam skarot spriegumnesošus vadus, spriegums nonāk arī uz instrumenta metāla daļām un var būt par cēloni elektriskajam triecienam)

• Darba laikā sekojiet, lai elektrokabelis atrastos drošā attālumā no instrumenta kustīgajām daļām

• Elektriska vai mehāniska rakstura kļūmes gadījumā nekavējoties izslēdziet instrumentu un atvienojiet kabeļa kontaktdakšu no elektrotīkla

• Ja darba laikā tiek pārgriezts vai citādi mehāniski bojāts instrumenta elektrokabelis, nepieskarieties tam, bet nekavējoties atvienojiet elektrokabeļa kontaktdakšu no barojošā elektrotīkla

• Ja darba laikā urbis pēkšņi iestrēgst urbumā, tas var radīt ievērojamu reaktīvo momentu, kas savukārt var būt par cēloni negadījumam; šādā gadījumā nekavējoties izslēdziet instrumentu

• Ņemiet vērā reaktīvo spēku, kas rodas, iestrēgstot darbinstrumentam (īpaši, veicot urbšanu metālā), vienmērizmantojietpapildrokturiJ2 un nodrošiniet stabilu pamatu zem kājām

• Pirms instrumenta novietošanas izslēdziet tā elektrodzinēju un nogaidiet, līdz ir pilnīgi apstājušās visas instrumenta kustīgās daļas DARBS

• Kombinētais ieslēdzējs un darbvārpstas griešanās ātruma regulēšana A 2100

• Instrumenta ieslēgšana ilgstošai darbībai, fiksējot tā ieslēdzēju (iespējama tikai tad, ja instruments ir pārslēgts rotācijai virzienā pa labi) - nospiediet ieslēdzēju A 2 - ar īkšķi nospiediet pogu B 2 - atlaidiet ieslēdzēju - defiksējiet taustiņu, atkārtoti nospiežot un atlaižot ieslēdzēju A 2

• Darbvārpstas griešanās ātruma bezpakāpju regulēšana 4

• Maksimālā darbvārpstas griešanās ātruma priekšiestādīšana 5 Ar ritenīša C 2 palīdzību iespējams nodrošināt vienmērīgu maksimālā darbības ātruma regulēšanu no minimālās vērtības līdz maksimālai

• Griešanās virziena pārslēgšana 6 - ja darbvārpstas griešanās virziena pārslēdzējs nav precīzi iestādīts galējā labējā/kreisajā stāvoklī, ieslēdzēju A nav iespējams nospiest - instruments darbojās ar ierobežotu ātrumu, ja iestatīts, kreisās rotācijas režīmā ! pārslēdzietdarbvārpstasgriešanāsvirzienutikai tad,kadinstrumentsirpilnībāapstājies

• Darba režīma izvēle 7 - piespiest pogu E, lai atbloķētu slēdzi F - pagriezt slēdzi F uz vēlamo darba režīmu, līdz tas nofiksējas ! sāktstrādāttikaitad,kadslēdzisFirnobloķēts 1 = parastā urbšana/skrūvēšana 2 = veserurbšana 3 = kalšana ar rotējošu kaltu 4 = kalšana ar fiksētu kaltu ! darbībasrežīmapārslēgšanasbrīdīinstrumentam obligātijābūtizslēgtamunelektrokabeļa kontaktdakšairatvienotanoelektrotīkla - vesera mehānisms tiek aktivēts, izdarot vieglu spiedienu uz instrumentu, kad tā urbja gals pieskaras apstrādājamajam priekšmetam - augstu veserurbšanas kvalitāti var panākt, izdarot tikai vieglu spiedienu uz instrumentu, kas nepieciešams, lai darbotos automātiskais sajūgs; izdarot lielāku spiedienu uz instrumentu, urbšanas kvalitāte neuzlabojas

• Parastā urbšana/skrūvju ieskrūvēšana 8 Lai veiktu urbšanu kokā, metālā un plastmasā, kā arī skrūvju ieskrūvēšanu, izmantojiet adapteru G 2 - pirms pievienošanas adapteru notīriet un nedaudz ieeļļojiet - pavelciet fiksējošo uzmavu H 2 virzienā uz instrumenta aizmuguri un iestipriniet savienotos adapteru, tos nedaudz pagrozot, SDS+ sistēmas urbjpatronā, līdz adapters automātiski nofiksējas - pārbaudiet adaptera fiksāciju, nedaudz to pavelkot ārā no urbjpatronas - ar pārslēdzēja F 2 palīdzību iestādiet urbšanas režīmu (darbarežīmapārslēgšanasbrīdī instrumentamobligātijābūtizslēgtamun elektrokabeļakontaktdakšairatvienotano elektrotīkla)

• Kalšana ar rotējošu kaltu 9 ! izslēdzietinstrumentuunatvienojiettonostrāvas kontaktligzdas - izvēlieties rotējoša kalta režīmu

• Kalšana ar fiksētu kaltu 0 ! izslēdzietinstrumentuunatvienojiettonostrāvas kontaktligzdas - izvēlieties rotējoša kalta režīmu - novietojiet kaltu vajadzīgajā pozīcijā - izvēlieties fiksēta kalta režīmu

• Darbinstrumentu nomaiņa ! ! pirmsSDS+darbinstrumentaiestiprināšanas notīrietunieeļļojietto - pavelciet fiksējošo uzmavu H 2 virzienā uz instrumenta aizmuguri un ievietojiet darbinstrumenta kātu, to nedaudz pagrozot, SDS+ sistēmas urbjpatronā, līdz tas automātiski nofiksējas - pārbaudiet darbinstrumenta fiksāciju, nedaudz to pavelkot ārā no urbjpatronas - lai izņemtu darbinstrumentu no urbjpatronas, pavelciet fiksējošo uzmavu H virzienā uz instrumenta aizmuguri ! SDS+sistēmasdarbinstrumentiempiemīt īpatnība,ka,instrumentamdarbojotiestukšgaitā, urbjpatronāiestiprinātaisdarbinstrumentsrotēar zināmuradiāluekscentritāti;tačutasneietekmē urbumuprecizitāti,jourbšanaslaikā darbinstrumentsautomātiskicentrējas ! neizmantojietdarbinstrumentus/kaltusarbojātu kātu ! lietojiet tikai asus darbinstrumentus/kaltus

• Pārslodzes sajūgs Ja darba gaitā darbinstruments iestrēgst urbumā, perforatora darbvārpstas piedziņa automātiski tiek pārtraukta (izsaucot grabēšanai līdzīgu troksni) - nekavējoties izslēdziet instrumentu - atbrīvojiet iestrēgušo darbinstrumentu - atkal ieslēdziet instrumentu

• Urbšanas dziļuma iestādīšana @

• AUTO-STOP Ogles sukas - šis instruments ir aprīkots ar ogles sukām, kas automātiski izbīdās uz āru, kad ir nodilušas, tādējādi aizsargājot motoru no sabojāšanas - ja instruments negaidīti pārstāj darboties, nosūtiet to izplatītājam vai tuvākajam SKIL apkopes centram, lai nomainītu sukas

• Instrumenta turēšana un vadīšana # ! darbalaikāvienmērturietinstrumentuaiz pelēkāskrāsasnoturvirsmas(ām) - vienmērizmantojietpapildrokturiJ2 (tā stāvoklis ir regulējams, kā parādīts attēlā) - nenosprostojiet instrumenta ventilācijas atveres - darba laikā pārlieku nespiediet instrumentu; ļaujiet tam darboties nominālā režīmā PRAKTISKI PADOMI

• Melno metālu urbšana - ja nepieciešams izveidot liela diametra urbumu, vispirms ieurbiet mazāka izmēra atvērumu - laiku pa laikam ieeļļojiet urbi

• Veicot skrūves ieskrūvēšanu tuvu koka priekšmeta vai konstrukcijas malai, vispirms ieteicams ieurbt atvērumu, lai novērstu koksnes plaisāšanu101

APKALPOŠANA / APKOPE

• Uzturiet tīru instrumentu un elektrokabeli (īpaši ventilācijas atveres K 2) ! pirmsinstrumentatīrīšanasatvienojiettono elektrotīkla

• Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, instruments tomēr sabojājas, tas jānogādā remontam firmas SKIL pilnvarotā elektroinstrumentu remonta darbnīcā - nogādājiet instrumentu neizjauktāveidā kopā ar iegādes dokumentiem tuvākajā tirdzniecības vietā vai firmas SKIL pilnvarotā pēciegādes apkalpošanas un remonta iestādē (adreses un instrumenta apkalpošanas shēma ir sniegta interneta vietnē www. skilmasters.com)

APKĀRTĒJĀSVIDESAIZSARDZĪBA

• Neizmetietelektroiekārtas,piederumusun iesaiņojumamateriālussadzīvesatkritumos (tikai ES valstīm) - saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām iekārtām un tās atspoguļojumiem nacionālajā likumdošanā, nolietotās elektroiekārtas ir jāsavāc, jāizjauc un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā - īpašs simbols $ atgādina par nepieciešamību izstrādājumus utilizēt videi nekaitīgā veidā

ATBILSTĪBASDEKLARĀCIJA

• Mēs ar pilnu atbildību paziņojam, ka sadaļā “Tehniskie parametri” aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem: EN 60745, EN 61000, EN 55014, kā arī direktīvām 2004/108/EK, 2006/42/EK, 2011/65/ES

• Saskaņā ar standartu EN 60745 noteiktais instrumenta radītā trokšņa skaņas spiediena līmenis ir 92 dB(A) un skaņas jaudas līmenis ir 103 dB(A) (pie tipiskās izkliedes 3 dB), un vibrācijas paātrinājums ir ✱ m/s² (roku-delnu metode) ✱ veicot veserurbšanu betonā 15,2 m/s² (izkliede K = 1,6 m/s²) ✱ veicot izciršanu 14,5 m/s² (izkliede K = 1,5 m/s²)

• Vibrācijas līmenis ir noteikts, izmantojot standartā EN 60745 paredzēto procedūru; to var izmantot, lai salīdzinātu instrumentus un provizoriski izvērtētu vibrācijas iedarbību, lietojot instrumentu minētajiem mērķiem - instrumenta izmantošana citiem mērķiem vai ar citiem vai nepietiekami koptiem piederumiem var ievērojami palielināt kopējo vibrācijas iedarbības pakāpi - laika periodi, kad instruments ir izslēgts vai arī ir ieslēgts, taču darbs ar to nenotiek, var ievērojami samazināt kopējo vibrācijas iedarbības pakāpi ! pasargājietsevinovibrācijasiedarbības,veicot instrumentauntāpiederumutehniskoapkopi, novēršotrokuatdzišanuunpareiziorganizējot darbu
