NAUDOJIMO INSTRUKCIJA 1780 MA SKIL

• Šis prietaisas skirtas smūginiam gręžimui perforatoriaus režimu į betoną, plytas, ir akmenį, o taip pat-lengviems kirtimo darbams; gręžiant medieną, metalą, keramiką bei plastmasę ar sukant varžtus, reikia naudoti specialią papildomą įrangą

• Šio prietaiso smūginio gręžimo sistema veikianti perforatoriaus režimu, gręžiant betoną, yra daug pranašesnė, nei bet kurio smūginio gręžtuvo

• Su šiuo prietaisu galima naudoti visą standartinę SDS+ sistemos papildomą įrangą

• Perskaitykite ir išsaugokite šią naudojimo instrukciją 3 TECHNINIAI DUOMENYS 1 ✱) Smūgio energija pagal EPTA-Procedure 05/2009 (reikšmė dar nepateikta) PRIETAISO ELEMENTAI 2 A Jungiklis įjungimui/išjungimui ir greičiui valdyti B Jungiklio fiksatorius C Ratukas maksimalių sūkių reguliavimui D Sukimosi krypties svirtelė E Išjungimo mygtukas F Darbo režimų perjungiklis G Adapteris + 13 mm patronas H Užraktinis žiedas J Pagalbinė rankena K Ventiliacinės angos SAUGA

BENDROSIOS DARBO SAUGOS INSTRUKCIJOS

DĖMESIO!Perskaitykitevisasšiassaugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir/arba galite sunkiai susižaloti arba sužaloti kitus asmenis. Išsaugokitešiassaugosnuorodasir reikalavimus,kadirateityjegalėtumėtejais pasinaudoti. Toliau pateiktame tekste vartojama sąvoka “elektrinis įrankis” apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido).102

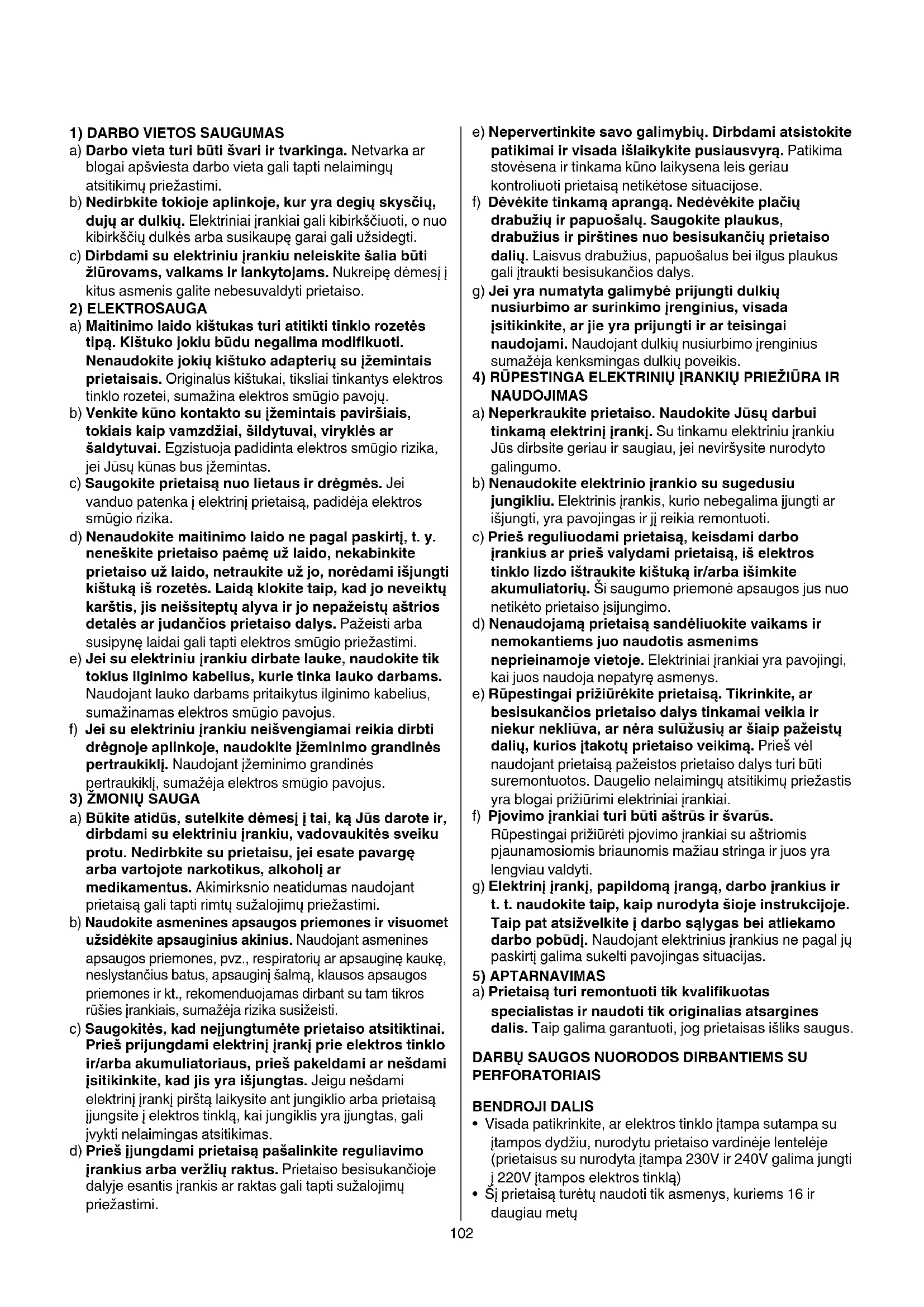

1) DARBO VIETOS SAUGUMAS

a) Darbovietaturibūtišvariirtvarkinga. Netvarka ar blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. b) Nedirbkitetokiojeaplinkoje,kuryradegiųskysčių, dujųardulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. c) Dirbdamisuelektriniuįrankiuneleiskitešaliabūti žiūrovams,vaikamsirlankytojams. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso.

a) Maitinimolaidokištukasturiatitiktitinklorozetės tipą.Kištukojokiubūdunegalimamodifikuoti. Nenaudokitejokiųkištukoadapteriųsuįžemintais prietaisais. Originalūs kištukai, tiksliai tinkantys elektros tinklo rozetei, sumažina elektros smūgio pavojų. b) Venkitekūnokontaktosuįžemintaispaviršiais, tokiaiskaipvamzdžiai,šildytuvai,viryklėsar šaldytuvai. Egzistuoja padidinta elektros smūgio rizika, jei Jūsų kūnas bus įžemintas. c) Saugokiteprietaisąnuolietausirdrėgmės. Jei vanduo patenka į elektrinį prietaisą, padidėja elektros smūgio rizika. d) Nenaudokitemaitinimolaidonepagalpaskirtį,t.y. neneškiteprietaisopaėmęužlaido,nekabinkite prietaisoužlaido,netraukiteužjo,norėdamiišjungti kištukąišrozetės.Laidąklokitetaip,kadjoneveiktų karštis,jisneišsiteptųalyvairjonepažeistųaštrios detalėsarjudančiosprietaisodalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi. e) Jeisuelektriniuįrankiudirbatelauke,naudokitetik tokius ilginimo kabelius, kurie tinka lauko darbams. Naudojant lauko darbams pritaikytus ilginimo kabelius, sumažinamas elektros smūgio pavojus. f) Jeisuelektriniuįrankiuneišvengiamaireikiadirbti drėgnojeaplinkoje,naudokiteįžeminimograndinės pertraukiklį. Naudojant įžeminimo grandinės pertraukiklį, sumažėja elektros smūgio pavojus. 3)ŽMONIŲSAUGA a) Būkiteatidūs,sutelkitedėmesįįtai,kąJūsdaroteir, dirbdamisuelektriniuįrankiu,vadovaukitėssveiku protu.Nedirbkitesuprietaisu,jeiesatepavargę arbavartojotenarkotikus,alkoholįar medikamentus. Akimirksnio neatidumas naudojant prietaisą gali tapti rimtų sužalojimų priežastimi. b) Naudokite asmenines apsaugos priemones ir visuomet užsidėkiteapsauginiusakinius. Naudojant asmenines apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas dirbant su tam tikros rūšies įrankiais, sumažėja rizika susižeisti. c) Saugokitės,kadneįjungtumėteprietaisoatsitiktinai. Priešprijungdamielektrinįįrankįprieelektrostinklo ir/arbaakumuliatoriaus,priešpakeldamiarnešdami įsitikinkite,kadjisyraišjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali įvykti nelaimingas atsitikimas. d) Priešįjungdamiprietaisąpašalinkitereguliavimo įrankiusarbaveržliųraktus. Prietaiso besisukančioje dalyje esantis įrankis ar raktas gali tapti sužalojimų priežastimi. e) Nepervertinkitesavogalimybių.Dirbdamiatsistokite patikimaiirvisadaišlaikykitepusiausvyrą. Patikima stovėsena ir tinkama kūno laikysena leis geriau kontroliuoti prietaisą netikėtose situacijose. f) Dėvėkitetinkamąaprangą.Nedėvėkiteplačių drabužiųirpapuošalų.Saugokiteplaukus, drabužiusirpirštinesnuobesisukančiųprietaiso dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys. g) Jeiyranumatytagalimybėprijungtidulkių nusiurbimoarsurinkimoįrenginius,visada įsitikinkite,arjieyraprijungtiirarteisingai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.

4)RŪPESTINGAELEKTRINIŲĮRANKIŲPRIEŽIŪRAIR

NAUDOJIMAS a) Neperkraukiteprietaiso.NaudokiteJūsųdarbui tinkamąelektrinįįrankį. Su tinkamu elektriniu įrankiu Jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo. b) Nenaudokiteelektrinioįrankiosusugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti. c) Priešreguliuodamiprietaisą,keisdamidarbo įrankiusarpriešvalydamiprietaisą,išelektros tinklolizdoištraukitekištukąir/arbaišimkite akumuliatorių. Ši saugumo priemonė apsaugos jus nuo netikėto prietaiso įsijungimo. d) Nenaudojamąprietaisąsandėliuokitevaikamsir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. e) Rūpestingaiprižiūrėkiteprietaisą.Tikrinkite,ar besisukančiosprietaisodalystinkamaiveikiair niekurnekliūva,arnėrasulūžusiųaršiaippažeistų dalių,kuriosįtakotųprietaisoveikimą. Prieš vėl naudojant prietaisą pažeistos prietaiso dalys turi būti suremontuotos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai. f) Pjovimoįrankiaituribūtiaštrūsiršvarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti. g) Elektrinįįrankį,papildomąįrangą,darboįrankiusir t.t.naudokitetaip,kaipnurodytašiojeinstrukcijoje. Taippatatsižvelkiteįdarbosąlygasbeiatliekamo darbopobūdį. Naudojant elektrinius įrankius ne pagal jų paskirtį galima sukelti pavojingas situacijas.

a) Prietaisąturiremontuotitikkvalifikuotas specialistas ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog prietaisas išliks saugus. DARBŲSAUGOSNUORODOSDIRBANTIEMSSU PERFORATORIAIS BENDROJI DALIS

• Visada patikrinkite, ar elektros tinklo įtampa sutampa su įtampos dydžiu, nurodytu prietaiso vardinėje lentelėje (prietaisus su nurodyta įtampa 230V ir 240V galima jungti į 220V įtampos elektros tinklą)

• Šį prietaisą turėtų naudoti tik asmenys, kuriems 16 ir daugiau metų103

• Draudžiamaapdirbtimedžiagas,kuriųsudėtyjeyra asbesto (asbestas pasižymi vėžį sukeliančiu poveikiu)

• Prietaisą su pažeistu kabeliu naudoti draudžiama; jį turi pakeisti kvalifikuotas elektrikas

• Priešreguliuojantprietaisąarbakeičiantdarbo įrankius,ištraukitekištukąišel.tinklolizdo PAPILDOMAĮRANGA

• SKIL gali garantuoti nepriekaištingą prietaiso veikimą tik tuo atveju, jei naudojama tinkama papildoma įranga ir priedai, kuriuos galite įsigyti įgaliotųjų SKIL atstovų parduotuvėse

• Leidžiama naudoti tik tokius įrankius, kurių maksimalus leistinas apsisukimų skaičius yra ne mažesnis, nei maksimalus Jūsų prietaiso sūkių skaičius PRIEŠEKSPLOATACIJĄ

• Naudodami ilginamuosius kabelius atkreipkite dėmesį į tai, kad kabelis būtų iki galo išvyniotas ir būtų pritaikytas 16 A elektros srovei

• Saugokite, kad nepažeistumėte prietaiso į ruošinyje esančius varžtus, vinis ir pan; prieš pradėdami darbą juos pašalinkite

• Saugiailaikykitetvirtinamądirbinį (dirbinį, kuris segamas ar kalamas kabių kalimo įrankiais, saugiau laikyti spaustuvu nei ranka)

• Naudodamitamskirtuspaieškosprietaisus, patikrinkite,argręžimovietojenėrapaslėptų komunaliniųtinklųvamzdynų,arbapasikvieskiteį pagalbąvietiniuskomunaliniųpaslaugųtiekėjus (kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų; pažeidus dujotiekio vamzdį, gali įvykti sprogimas; pažeidus vandentiekio vamzdį, galima pridaryti daugybę nuostolių bei sukelti elektros smūgio pavojų)

• Kai kurių medžiagų, kaip antai dažų, kurių sudėtyje yra švino, kai kurių medžių rūšių medienos, mineralų ir metalo dulkės gali būti kenksmingos (kontaktas su šiomis dulkėmis arba įkvėptos dulkės gali sukelti operatoriui arba šalia esantiems žmonėms alergines reakcijas ir/arba kvėpavimo sistemos susirgimus); mūvėkite priešdulkinępuskaukęarbadirbdaminaudokite dulkiųištraukimoįrenginį,jeijįgalimaprijungti

• Kai kurių rūšių dulkės priskiriamos kancerogeninėms (pvz., ąžuolo arba buko medienos dulkės), ypač susimaišiusios su medienos taurinimui naudojamais priedais; mūvėkitepriešdulkinępuskaukęarba dirbdaminaudokitedulkiųištraukimoįrenginį,jeijį galima prijungti

• Vadovaukitės Jūsų šalyje taikomų direktyvų reikalavimais, skirtais medžiagoms, su kuriomis norite dirbti EKSPLOATACIJA

• Naudokite klausos apsaugos priemones (dėl triukšmo poveikio galima prarasti klausą)

• Naudokitesuįrankiupateiktaspapildomas rankenas (nesuvaldžius įrankio, galima susižeisti)

• Jeiatliekatedarbus,kuriųmetudarboįrankisgali kliudytipaslėptuselektroslaidusarbapaties elektrinioįrankiomaitinimolaidą,taielektrinįįrankį laikykiteužizoliuotųrankenų (palietus laidą, kuriuo teka elektros srovė, metalinėse elektrinio įrankio dalyse gali atsirasti įtampa ir trenkti elektros smūgis)

• Pasirūpinkite, kad maitinimo kabelis nebūtų arti besisukančių prietaiso dalių

• Atsiradus mechaninio ar elektrinio pobūdžio trukdžiams, tuojau pat išjunkite prietaisą ir ištraukite kištuką iš elektros tinklo lizdo

• Jei dirbant bus pažeistas ar nutrauktas kabelis, būtina neliečiant kabelio tuojau pat ištraukti kištuką iš elektros tinklo lizdo

• Netikėtai užstrigus grąžtui (atsiranda pavojingos reakcijos jėgos), tuojau pat išjunkite prietaisą

• Užstrigus grąžtui (ypač gręžiant metalą) dėl prietaiso sukimo momento atsiranda reakcijos jėgos, todėl dirbdami; visuometnaudokitepagalbinęrankenąJ2 bei patikimai stovėkite PO EKSPLOATACIJOS

• Prieš padėdami prietaisą jį išjunkite ir palaukite, kol visos besisukančios jo dalys visiškai sustos NAUDOJIMAS

• Jungiklis yra skirtas įjungti ir išjungti prietaisą bei reguliuoti greitį A 2

• Jungiklio fiksavimas ilgalaikiam darbui (funkcija įmanoma tik tuomet, kai prietaise nustatyta dešinioji sukimosi kryptis) - nuspauskite jungiklį A 2 - nykščiu nuspauskite mygtuką B 2 - atleiskite jungiklį - fiksavimą galite išjungti vėl nuspausdami jungiklį A 2 ir jį atleisdami

• Greičio reguliavimas, švelniai pradedant gręžimą 4

• Maksimalaus sūkių skaičiaus reguliavimas 5 Ratuku C 2 galima parinkti sūkių skaičių nuo mažiausio iki didžiausio

• Sukimosi krypties perjungiklis 6 - kol šis perjungiklis neužsifiksavo kairėje arba dešinėje padėtyje, negalėsite nuspausti jungiklio A - nustačius sukimo kryptį į kairę, įrankis veikia ribotu greičiu ! sukimosikryptįperjungtitikprietaisuivisiškai sustojus

• Darbo režimų perjungimas 7 - paspauskite mygtuką E, kad išjungtumėte jungiklį F - nustatykite perjungiklį F pageidaujamu darbo režimu, kol išgirsite spragtelėjimą ! darbąpradėkitetiktuomet,kaijungiklisFbus išjungtas 1 = normalus gręžimas ir varžtų sukimas 2 = gręžimas perforatoriaus režimu 3 = kalimas besisukančiu kaltu 4 = kalimas fiksuotu kaltu ! režimuskeistigalitetikprietaisuineveikiantkai elektroslaidokištukasyraištrauktasištinklo rozetės - plaktukas mechanizmas įsijungia tuomet, kai, įjungę prietaisą, grąžtą lengvai prispaudžiame prie ruošinio - geriausių gręžimo perforatoriaus režimu rezultatų pasieksime tik lengvai spausdami įrankį prie ruošinio; sis prispaudimas yra reikalingas, norint sujungti automatinę sankabą; stipresnis prispaudimas gręžimo rezultatų nepagerins

• Normalus gręžimas ir varžtų sukimas 8 Gręžiant plieną, medieną bei plastmasę ar sukant varžtus reikia naudoti adapteriu G 2104 - prieš įstatydami adapterį jį nuvalykite ir šiek tiek sutepkite - užraktinį žiedą H 2 patraukite atgal ir adapterį sukdami įstatykite į SDS+ griebtuvą ir įstumkite, kol jis užsifiksuos; adapteris užsifiksuoja automatiškai - patraukdami adapterį patikrinkite, ar jis tinkamai užsifiksavo - perjungiklį F 2 nustatykite į normalaus gręžimo padėtį (galima perjungti tik prietaisui neveikiant kai elektroslaidokištukasyraištrauktasištinklo rozetės)

• Kalimas besisukančiu kaltu 9 ! išjunkiteprietaisąirištraukitekištukąišlizdo - pasirinkite ”sukamojo” kalimo režimą

• Kalimas fiksuotu kaltu 0 ! išjunkiteprietaisąirištraukitekištukąišlizdo - pasirinkite ”sukamojo” kalimo režimą - kaltą pridėkite į norimą padėtį - pasirinkite ”fiksuoto” kalimo režimą

• Antgalių pakeitimas ! ! priešįdėdamiSDS+įrankį,jįnuvalykiteiršiektiek sutepkite - užraktinį žiedą H 2 patraukite atgal ir sukdami įrankį įstatykite į SDS+ gręžimo griebtuvą ir įstumkite, kol jis užsifiksuos; įrankis užsifiksuoja savaime - patraukdami įrankį patikrinkite, ar jis tinkamai užsifiksavo - įrankį išimkite užraktinį žiedą H patraukę atgal ! SDS+įrankisturijudėtilaisvai,todėlsukdamasis laisvąjaeigajisgališiektiekklibėti,betgręžimo metuįrankissavaimecentruojasi;taineturijokios įtakosgręžiamosskylėstikslumui ! nenaudokiteantgalių/tinkamosupažeistukotu ! naudokitetikaštriusantgalius/tinkamotipo grąžtusirkaltus

• Apsauginė sankaba Jei grąžtas užstringa, sukamojo judesio perdavimas sukliui yra nutraukiamas (pasigirsta terkšlės garsas) - tuojau pat išjunkite prietaisą - išimkite užstrigusį įrankį - vėl įjunkite prietaisą

• Gręžimo gylio nustatymas @

• AUTO-STOP Angliniai šepečiai - šiame prietaise yra anglies šepečių, kurie nusidėvėję automatiškai išlenda; tai padeda apsaugoti motorą nuo pažeidimų - jei įrankis netikėtai išsijungė, išsiųskite jį savo prekybos atstovui arba artimiausioms SKIL techninio aptarnavimo dirbtuvėms, kad pakeistų šepečius

• Prietaiso laikymas ir valdymas # ! dirbdamilaikykiteprietaisąužpilkosspalvos suėmimovietos(-ų) - visuometnaudokitepagalbinęrankenąJ2 (tvirtinti, kaip parodyta pav.) - ventiliacines angas laikykite neuždengtas - nespauskite prietaiso pernelyg stipriai; tegul prietaisas dirba už Jus NAUDOJIMO PATARIMAI

• Gręžiant metalą - jei reikia gręžti didelio skersmens skylę, prieš tai išgręžkite mažą skylutę - retkarčiais patepkite grąžtą alyva

• Prieš sukant varžtą medinio ruošinio pakraštyje, visų pirma reikia išgręžti skylutę, kad medis nesuskiltų

• Periodiškai valykite prietaisą ir kabelį (ypač ventiliacines angas K 2) ! priešvalydamiištraukitekištukąišelektrostinklo lizdo

• Jeigu prietaisas, nepaisant gamykloje atliekamo kruopštaus gamybos ir kontrolės proceso, vis dėlto sugestų, jo remontas turi būti atliekamas įgaliotose SKIL elektrinių įrankių remonto dirbtuvėse - neišardytą prietaisą kartu su pirkimo čekiu siųskite tiekėjui arba į artimiausią SKIL firmos įgaliotą elektros prietaisų techninio aptarnavimo tarnybą (adresus bei atsarginių dalių brėžinius rasite www.skilmasters.com) APLINKOSAUGA

• Nemeskiteelektriniųįrankių,papildomosįrangosir pakuotėsįbuitiniųatliekųkonteinerius (galioja tik ES valstybėms) - pagal ES Direktyvą 2012/19/EG dėl naudotų elektrinių ir elektroninių prietaisų atliekų utilizavimo ir pagal vietinius valstybės įstatymus atitarnavę elektriniai įrankiai turi būti surenkami atskirai ir gabenami į antrinių žaliavų tvarkymo vietas, kur jie turi būti sunaikinami ar perdirbami aplinkai nekenksmingu būdu - apie tai primins simbolis $, kai reikės išmesti atitarnavusį prietaisą ATITIKTIES DEKLARACIJA

• Atsakingai pareiškiame, kad skyriuje “Techniniai duomenys” aprašytas gaminys atitinka žemiau pateiktus standartus ir norminius dokumentus: EN 60745, EN 61000, EN 55014 pagal direktyvų 2004/108/EB, 2006/42/ EB, 2011/65/ES reikalavimus

• Šio prietaiso triukšmingumas buvo išmatuotas pagal EN 60745 reikalavimus; keliamo triukšmo garso slėgio lygis siekia 92 dB(A) ir akustinio galingumo lygis 103 dB(A) (standartinis nuokrypis: 3 dB), ir vibracijos pagreitis rankos plaštakos srityje tipiniu atveju yra mažesnis, kaip ✱ m/s² ✱ gręžiant betoną perforatoriaus režimu 15,2 m/s² (paklaida K = 1,6 m/s²) ✱ kirtimo režimu 14,5 m/s² (paklaida K = 1,5 m/s²)105

• Vibracijos sklaidos lygis išmatuotas pagal standarte EN 60745 išdėstytus standartizuoto bandymo reikalavimus; ši vertė gali būti naudojama vienam įrankiui palyginti su kitu bei išankstiniam vibracijos poveikiui įvertinti, kai įrankis naudojamas paminėtais būdais - naudojant įrankį kitokiais būdais arba su kitokiais bei netinkamai prižiūrimais priedais, gali žymiai padidėti poveikio lygis - laikotarpiais, kai įrankis išjungtas arba yra įjungtas, tačiau juo nedirbama, gali žymiai sumažėti poveikio lygis ! apsisaugokite nuo vibracijos poveikio prižiūrėdamiįrankįirjopriedus,laikydamirankas šiltaiirderindamidarbociklussupertraukėlėmis
