GEBRUIKSAANWIJZING 1780 MA SKIL

ORIGINELE GEBRUIKSAANWIJZING

• Deze machine is bestemd voor het hamerboren in beton, baksteen en steen alsmede voor licht beitelwerk; voor het boren in hout, metaal en kunststof en voor het in- en uitdraaien van schroeven moeten specieke accessoires gebruikt worden

• Het hamer-systeem in deze machine overtreft de beton-boorprestatie van iedere traditionele klopboormachine

• Deze machine is zo ontworpen, dat alle standaard SDS+ accessoires gebruikt kunnen worden

• Lees en bewaar deze gebruiksaanwijzing 3 TECHNISCHE GEGEVENS 1 ✱) Slagkracht overeenkomstig EPTA-Procedure 05/2009 (waarde nog niet beschikbaar) MACHINE-ELEMENTEN 2 A Schakelaar voor aan/uit en toerentalregeling B Knop voor vastzetten van schakelaar C Instelwieltje voor maximum-snelheid/koppel D Pal voor omschakelen van draairichting E Ontgrendelingsknop F Knop voor selecteren van functie-stand G Adapter + 13 mm boorkop H Vergrendelingshuls J Extra handgreep K Ventilatie-openingen VEILIGHEID ALGEMENE VEILIGHEIDSVOORSCHRIFTEN LET OP! Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Het in de waarschuwingen gebruikte begrip “elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

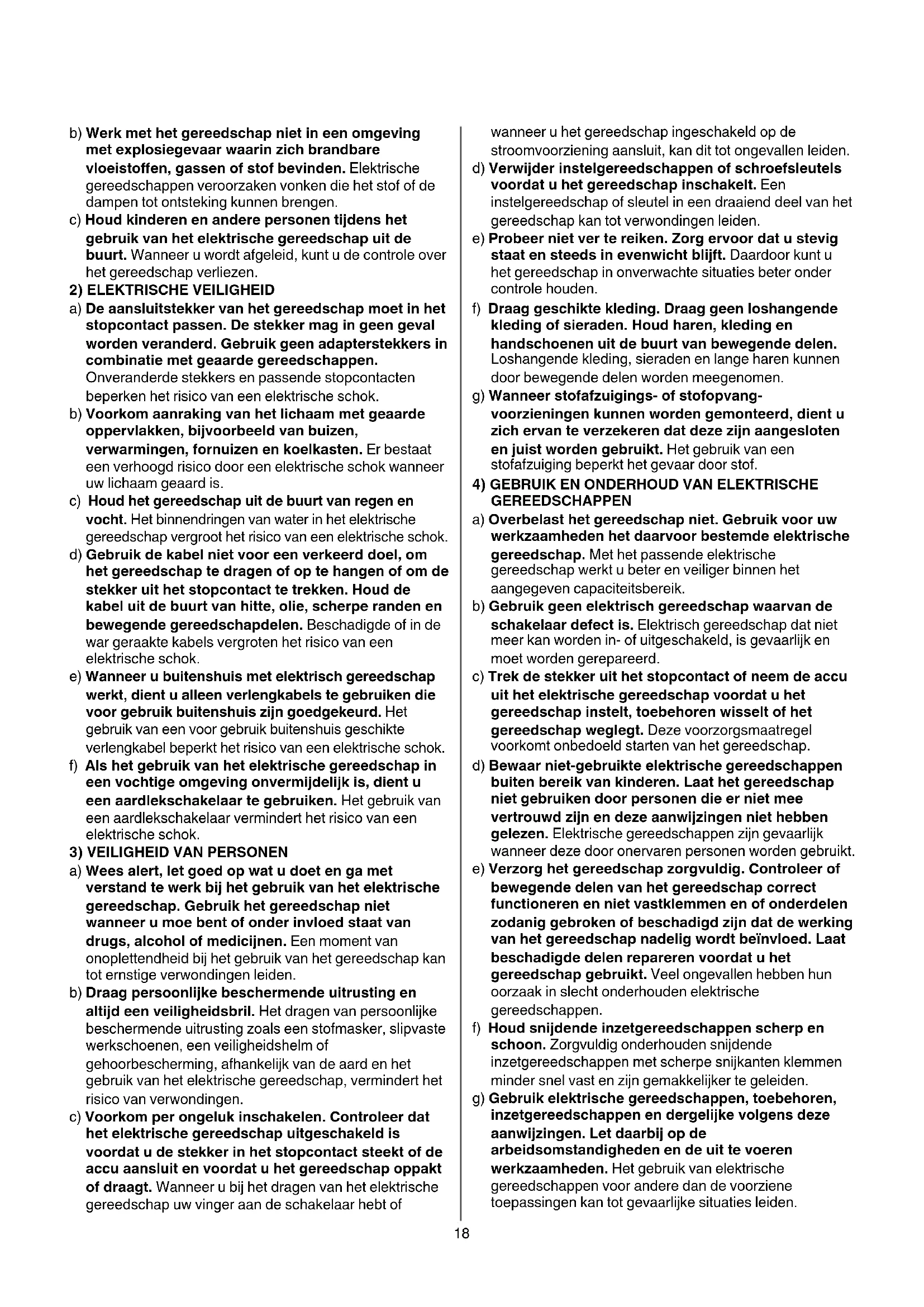

1) VEILIGHEID VAN DE WERKOMGEVING

a) Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.18 b) Werk met het gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) ELEKTRISCHE VEILIGHEID

a) De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d) Gebruik de kabel niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) VEILIGHEID VAN PERSONEN

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap niet wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden. b) Draag persoonlijke beschermende uitrusting en altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d) Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. e) Probeer niet ver te reiken. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen. g) Wanneer stofafzuigings- of stofopvang- voorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE

GEREEDSCHAPPEN a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap. d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. e) Verzorg het gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u het gereedschap gebruikt. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. g) Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.19

a) Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

• Controleer altijd of het voltage, dat vermeld staat op het typeplaatje van de machine, overeenkomt met de netspanning (met 230V of 240V aangeduide machines kunnen ook op 220V aangesloten worden)

• Deze machine mag niet worden gebruikt door personen onder de 16 jaar

• Bewerk geen asbesthoudend materiaal (asbest geldt als kankerverwekkend)

• Gebruik de machine niet, wanneer het snoer beschadigd is; laat dit door een erkende vakman vervangen

• Trekaltijddestekkeruithetstopcontactvoordatu een instelling verandert of een accessoire verwisselt ACCESSOIRES

• SKIL kan alleen een correcte werking van de machine garanderen, indien de juiste accessoires worden gebruikt, die verkrijgbaar zijn bij de vakhandel

• Gebruik alleen accessoires met een toegestaan toerental, dat minstens even hoog is als het hoogste onbelaste toerental van de machine

• Gebruik volledig uitgerolde en veilige verlengsnoeren met een capaciteit van 16 Ampère

• Voorkom schade, die kan onstaan door schroeven, spijkers en andere voorwerpen in uw werkstuk; verwijder deze, voordat u aan een karwei begint

• Zet het werkstuk vast (een werkstuk, dat is vastgezet met klemmen of in een bankschroef, zit steviger vast dan wanneer het met de hand wordt vastgehouden)

• Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf (contact met elektrische leidingen kan tot brand of een elektrische schok leiden; beschadiging van een gasleiding kan tot een explosie leiden; breuk van een waterleiding veroorzaakt materiële schade en kan tot een elektrische schok leiden)

• Stof van materiaal zoals loodhoudende verf, sommige houtsoorten, mineralen en metaal kunnen schadelijk zijn (contact met of inademing van de stof kan allergische reacties en/of ademhalingsziekten bij gebruiker of omstanders veroorzaken); draag een stofmasker en werk met een stofopvang-voorziening als die kan worden aangesloten

• Bepaalde soorten stof zijn geclassiceerd als kankerverwekkend (zoals stof van eiken en beuken), met name in combinatie met toevoegingsmiddelen voor houtverzorging; draag een stofmasker en werk met een stofopvang-voorziening als die kan worden aangesloten

• Neem voor de door u te bewerken materialen de nationale voorschriften aangaande stofopvang in acht TIJDENS GEBRUIK

• Draag gehoorbescherming (blootstelling aan lawaai kan gehoorverlies tot gevolg hebben)

• Gebruik de bij de machine geleverde extra handgrepen (verlies van controle kan tot verwondingen leiden)

• Houd het elektrische gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken (contact met een onder spanning staande leiding kan ook metalen delen van het elektrische gereedschap onder spanning zetten en tot een elektrische schok leiden)

• Houd het snoer altijd verwijderd van de bewegende delen van uw machine

• In geval van electrische of mechanische storing, de machine onmiddellijk uitschakelen en de stekker uit het stopcontact trekken

• Raak het snoer niet aan, als dit tijdens de werkzaamheden wordt beschadigd of doorgesneden, maar trek onmiddellijk de stekker uit het stopcontact

• Schakel in geval van onverwacht blokkeren van de boorpunt (met een gevaarlijke schokbeweging als gevolg) de machine onmiddellijk uit

• Houd rekening met de krachten, die optreden bij blokkeren (vooral bij het boren in metaal); gebruik altijd zijhandgreep J 2 en zorg ervoor, dat u stevig staat NA GEBRUIK

• Als u de machine wegzet moet de motor uitgeschakeld zijn en de bewegende delen tot stilstand zijn gekomen GEBRUIK

• Gecombineerde schakelaar voor aan/uit en toerentalregeling A 2

• Vastzetten van schakelaar voor continu gebruik (alleen mogelijk als de machine is ingesteld op rechtsom draaien) - druk trekker A 2 in - druk op knop B 2 met uw duim - laat trekker los - ontgrendel schakelaar door trekker A 2 nog eens in te drukken en dan los te laten

• Toerentalregeling voor langzaam starten 4

• Instelbaar maximum-toerental 5 Met wieltje C 2 kan een maximum-toerental traploos ingesteld worden van minimum tot maximum

• Omschakelen van draairichting 6 - als de omkeerschakelaar niet in de uiterste stand op links/rechts staat, kan schakelaar A niet ingedrukt worden - de machine werkt op beperkte snelheid wanneer deze is ingesteld op linksom draaien ! schakel de draairichting alleen om als de machine volledig stilstaat

• Selecteren van functie-stand 7 - druk op knop E om schakelaar F te ontgrendelen - draai schakelaar F naar de gewenste functie-stand totdat deze vastklikt ! begin alleen te werken als schakelaar F vergrendeld is 1 = normaal boren/schroeven 2 = hamerboren 3 = beitelen met roterende beitel 4 = beitelen met vaste beitel20 ! selecteer de functie-stand alleen als de machine uitgeschakeld is en met de stekker uit het stopcontact - het hamerslagmechanisme treedt in werking als u tijdens het boren een lichte druk op uw machine uitoefent - de beste hamerboor-resultaten in beton worden verkregen door een lichte druk (voldoende om de automatische koppeling ingeschakeld te houden) op uw machine uit te oefenen; de boorprestatie zal niet groter worden door harder op uw machine te drukken

• Normaal boren/schroeven 8 Gebruik voor het boren in hout, metaal en kunststof en voor het in- en uitdraaien van schroeven adapter G 2 - de adapter voor het inzetten reinigen en licht invetten - trek vergrendelingshuls H 2 naar achteren en plaats adapter draaiend en drukkend in SDS+ boorkop tot deze vastklikt; de adapter vergrendelt automatisch - controleer vergrendeling door aan adapter te trekken - zet schakelaar F 2 op normaal boren (alleen als de machine uitgeschakeld is en met de stekker uit het stopcontact)

• Beitelen met roterende beitel 9 ! schakel de machine uit en trek de stekker uit het stopcontact - kies de functie “roterende” beitel

• Beitelen met vaste beitel 0 ! schakel de machine uit en trek de stekker uit het stopcontact - kies de functie “roterende” beitel - plaats de beitel in de gewenste stand - kies de functie “vaste” beitel

• Verwisselen van bits ! ! het SDS+ accessoire voor het inzetten reinigen en licht invetten - trek vergrendelingshuls H 2 naar achteren en plaats accessoire draaiend en drukkend in SDS+ boorkop tot deze vastklikt; het accessoire vergrendelt automatisch - controleer vergrendeling door aan accessoire te trekken - verwijder accessoire door vergrendelingshuls H naar achteren te trekken ! het SDS+ accessoire dient beweeglijk geplaatst te worden, waardoor tijdens het onbelast draaien een excentrische onnauwkeurigheid onstaat; het accessoire centreert zich tijdens het boren echter geheel vanzelf zonder de boorprecisie te beïnvloeden ! gebruik geen bits/beitels met een beschadigde schacht ! gebruik uitsluitend scherpe bits/beitels

• Veiligheidskoppeling Indien het accessoire blokkeert, wordt de verbinding tussen aandrijving en as verbroken (met een ratelend geluid als gevolg) - schakel de machine onmiddellijk uit - verwijder het geblokkeerde accessoire - schakel de machine weer in

• Instellen van boordiepte @

• AUTO-STOP Koolborstels - deze machine is uitgerust met koolborstels, die zichzelf uitschakelen als ze versleten zijn, waardoor beschadiging van de motor voorkomen wordt - als het gereedschap onverwacht stopt, moet u hem naar uw dealer of dichtstbijzijnde SKIL servicestation sturen om de borstels te laten vervangen

• Vasthouden en leiden van de machine # ! houd de machine tijdens het werk altijd vast bij het(de) grijs-gekleurde greepvlak(ken) - gebruik altijd zijhandgreep J 2 (regelbaar zoals afgebeeld) - houd de ventilatie-openingen onbedekt - oefen niet te veel druk uit; laat de machine het werk voor u doen TOEPASSINGSADVIES

• Bij het boren in ijzerhoudende metalen - een kleiner gat voorboren, wanneer een groot gat nodig is - vet de boorpunt af en toe met olie in

• Altijd een gat voorboren bij het schroeven in/vlakbij de kopse- of zijkant van hout ONDERHOUD / SERVICE

• Houd machine en snoer altijd schoon (met name de ventilatie-openingen K 2) ! trek de stekker uit het stopcontact vóór het reinigen

• Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor SKIL elektrische gereedschappen - stuur de machine ongedemonteerd, samen met het aankoopbewijs, naar het verkoopadres of het dichtstbijzijnde SKIL service-station (de adressen evenals de onderdelentekening van de machine vindt u op www.skilmasters.com) MILIEU

• Geef electrisch gereedschap, accessoires en verpakkingen niet met het huisvuil mee (alleen voor EU-landen) - volgens de Europese richtlijn 2012/19/EG inzake oude electrische en electronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient afgedankt electrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle-bedrijf, dat voldoet aan de geldende milieu-eisen - symbool $ zal u in het afdankstadium hieraan herinneren CONFORMITEITSVERKLARING

• Wij verklaren als alleen verantwoordelijke, dat het onder “Technische gegevens” beschreven product voldoet aan de volgende normen of normatieve documenten: EN 60745, EN 61000, EN 55014, overeenkomstig de bepalingen van de richtlijnen 2004/108/EG, 2006/42/EG, 2011/65/EU21

• Gemeten volgens EN 60745 bedraagt het geluidsdrukniveau van deze machine 92 dB(A) en het geluidsvermogen-niveau 103 dB(A) (standaard deviatie: 3 dB), en de vibratie ✱ (hand-arm methode) ✱ bij het hamerboren in beton 15,2 m/s² (onzekerheid K = 1,6 m/s²) ✱ bij het beitelen 14,5 m/s² (onzekerheid K = 1,5 m/s²)

• Het trillingsemissieniveau is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen - gebruik van de machine voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen - wanneer de machine is uitgeschakeld of wanneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren ! bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren
