BRUGSANVISNING 1780 MA SKIL

• Værktøjet er beregnet til hammerboring i beton, tegl og sten samt til let mejslingsarbejde; til boring i træ, metal og kunststof samt til skruearbejde dog med specikt tilbehør

• Hammersystemet i denne værktøj udkonkurrerer alle traditionelle slagboremaskiner ved boring i beton

• Dette værktøj er konstrueret til brug med alt standard SDS+ tilbehør

• Læs og gem denne betjeningsvejledning 3 TEKNISKE DATA 1 ✱) Enkelt slagstyrke iht. EPTA-Procedure 05/2009 (værdi ikke tilgængelig endnu)

A Afbryder til tænd/sluk og regulering af omdrejningstal B Knap til fastlåsning af afbryderen C Hjul til justering af maximal-hastighed D Arm til ændring af omdrejningsretningen E Åbneknap F Omskifter for valg af driftsmodus G Adapter + 13 mm borepatron H Låsemu J Støttehåndtag K Ventilationshuller SIKKERHED GENERALE SIKKERHEDSINSTRUKSER VIGTIGT! Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle advarselshenvisninger og instrukser til senere brug. Det i advarselshenvisningerne benyttede begreb “el værktøj” refererer til netdrevet el værktøj (med netkabel) og akkudrevet el værktøj (uden netkabel).

1) SIKKERHED PÅ ARBEJDSPLADSEN

a) Sørg for, at arbejdsområdet er rent og ryddeligt. Uorden eller uoplyste arbejdsområder øger faren for uheld. b) Brug ikke maskinen i eksplosionstruede omgivelser, hvor der er brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.25

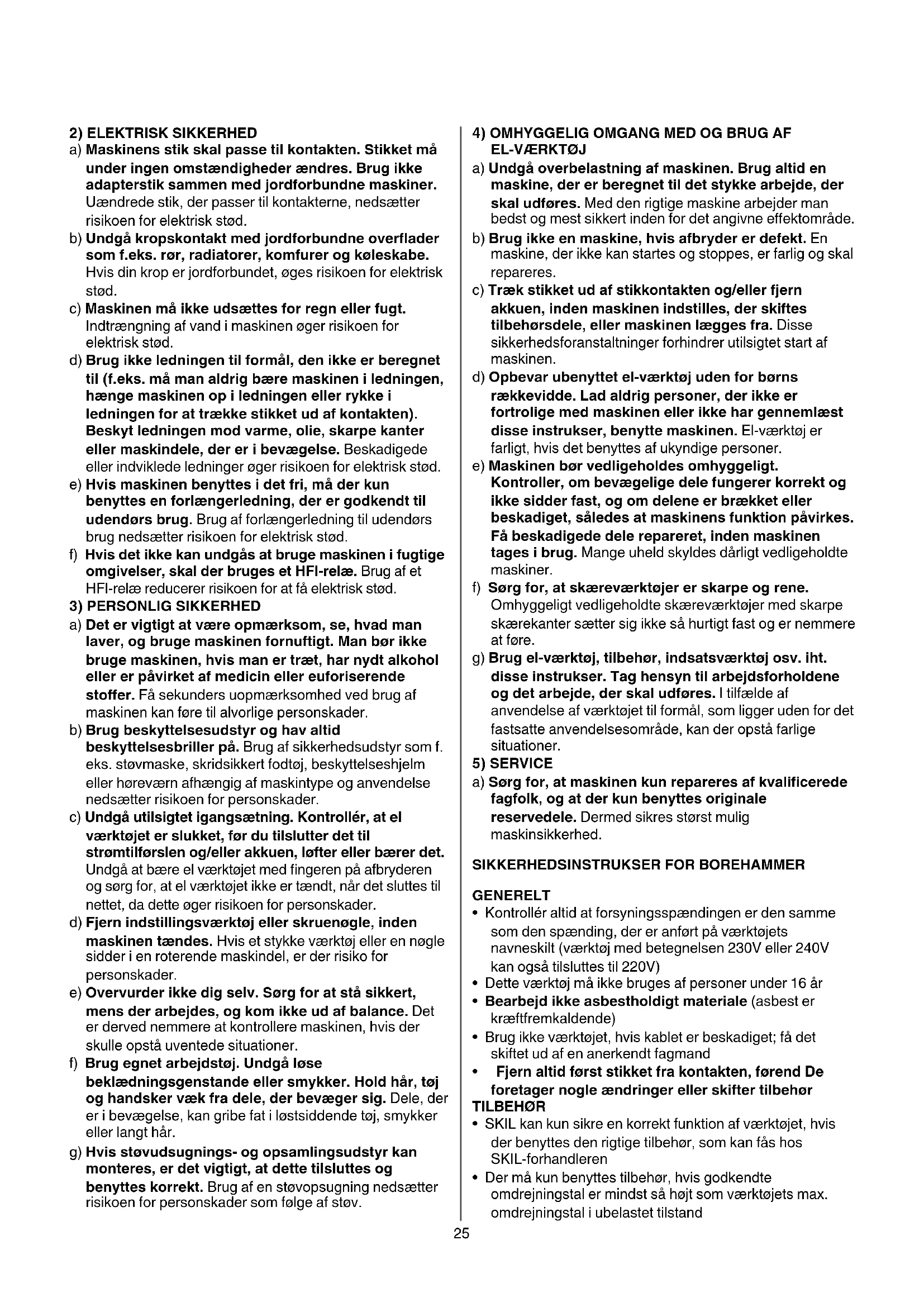

2) ELEKTRISK SIKKERHED

a) Maskinens stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundne maskiner. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c) Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i maskinen øger risikoen for elektrisk stød. d) Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære maskinen i ledningen, hænge maskinen op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. e) Hvis maskinen benyttes i det fri, må der kun benyttes en forlængerledning, der er godkendt til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. f) Hvis det ikke kan undgås at bruge maskinen i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

3) PERSONLIG SIKKERHED

a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge maskinen fornuftigt. Man bør ikke bruge maskinen, hvis man er træt, har nydt alkohol eller er påvirket af medicin eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af maskinen kan føre til alvorlige personskader. b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f. eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. c) Undgå utilsigtet igangsætning. Kontrollér, at el værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el værktøjet med ngeren på afbryderen og sørg for, at el værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. d) Fjern indstillingsværktøj eller skruenøgle, inden maskinen tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. e) Overvurder ikke dig selv. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Det er derved nemmere at kontrollere maskinen, hvis der skulle opstå uventede situationer. f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning nedsætter risikoen for personskader som følge af støv.

a) Undgå overbelastning af maskinen. Brug altid en maskine, der er beregnet til det stykke arbejde, der skal udføres. Med den rigtige maskine arbejder man bedst og mest sikkert inden for det angivne eektområde. b) Brug ikke en maskine, hvis afbryder er defekt. En maskine, der ikke kan startes og stoppes, er farlig og skal repareres. c) Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af maskinen. d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. e) Maskinen bør vedligeholdes omhyggeligt. Kontroller, om bevægelige dele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at maskinens funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte maskiner. f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. I tilfælde af anvendelse af værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan der opstå farlige situationer.

• Kontrollér altid at forsyningsspændingen er den samme som den spænding, der er anført på værktøjets navneskilt (værktøj med betegnelsen 230V eller 240V kan også tilsluttes til 220V)

• Dette værktøj må ikke bruges af personer under 16 år

• Bearbejd ikke asbestholdigt materiale (asbest er kræftfremkaldende)

• Brug ikke værktøjet, hvis kablet er beskadiget; få det skiftet ud af en anerkendt fagmand

• Fjernaltidførststikketfrakontakten,førendDe foretager nogle ændringer eller skifter tilbehør TILBEHØR

• SKIL kan kun sikre en korrekt funktion af værktøjet, hvis der benyttes den rigtige tilbehør, som kan fås hos SKIL-forhandleren

• Der må kun benyttes tilbehør, hvis godkendte omdrejningstal er mindst så højt som værktøjets max. omdrejningstal i ubelastet tilstand26 INDEN BRUG

• Anvend helt udrullede og sikre forlængerledninger med en kapacitet på 16 A

• Undgå skader forårsaget af skruer, søm eller andre materialer i arbejdsstykket; fjern disse før De begynder at arbejde

• Fastgør emnet (det er sikrere at holde emner i en fastgøringsanordning eller skruestik end med hånden)

• Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab (kontakt med elektriske ledninger kan føre til brand og elektrisk stød; beskadigelse af en gasledning kan føre til eksplosion; brud på et vandrør kan føre til materiel skade eller elektrisk stød)

• Støv fra materiale som f.eks. maling, der indeholder bly, nogle træsorter, mineraler og metal kan være skadeligt (kontakt med eller indånding af støvet kan forårsage allergiske reaktioner og/eller sygdomme i luftvejene hos den, der anvender værktøjet, eller hos omkringstående); bær en støvmaske og arbejd med en støvudsugningsanordning, hvor en sådan kan sluttes til

• Visse slags støv er klassiceret som kræftfremkaldende (som f.eks. støv fra eg og bøg) især i forbindelse med tilsætningsstoer til træbehandling; bær en støvmaske og arbejd med en støvudsugningsanordning, hvor en sådan kan sluttes til

• Følg de nationale krav, hvad angår støv, for de materialer, du ønsker at arbejde med UNDER BRUG

• Brug høreværn (støjpåvirkning kan føre til tab af hørelse)

• Brug de ekstra håndgreb, der følger med værktøjet (manglende kontrol kan forårsage personlige skader)

• Hold el-værktøjet i de isolerede gribeflader, når du udfører arbejde, hvor indsatstilbehøret kan ramme bøjede strømledninger eller el-værktøjets eget kabel (kontakt med en spændingsførende ledning kan også sætte el-værktøjets metaldele under spænding, hvilket kan føre til elektrisk stød)

• Hold altid ledningen væk fra værktøjets bevægelige dele

• I tilfælde af elektrisk eller mekanisk fejlfunktion skal afbryderen straks afbrydes og stikket tages ud af kontakten

• Hvis kablet beskadiges eller skæres over under arbejdet, ikke berør kablet, og straks træk ud stikket

• Hvis boret blokerer uventet (førende til en rykagtig farlig reaktion), skal værktøjet straks afbrydes

• Vær opmærksom på de opstående kræfter af blokering (især ved boring i metal); anvend altid støttegrebet J 2 og sørg for at stå sikkert EFTER BRUG

• Efter endt arbejde skal afbryderen afbrydes og alle bevægelige dele være stoppet før værktøjet sættes til side BETJENING

• Kombineret afbryder for til/fra og hastighedskontrol A 2

• Fastlåsning af afbryderen til vedvarende drift (kun muligt når værktøjet sættes til højrerotation) - træk aftrækker A 2 - tryk knappen B 2 ind med tommelngeren - giv slip på aftrækkeren - fastlåsningen udløses ved at trække på aftrækker A 2 igen og derefter slippe den

• Regulering af omdrejningstal til blød start 4

• Justering af maksimal-hastighed 5 Ved hjælp af hjulet C 2 kan maksimalhastigheden justeres trinløst fra min. til max.

• Ændring af omdrejningsretningen 6 - afbryderen A kan ikke aktiveres, hvis retningsskifteren ikke er indstillet korrekt - værktøjet fungerer ved begrænset hastighed, når det sættes til venstrerotation ! ændre kun omdrejningsretningen når værktøjet er standset helt

• Valg af driftsmodus 7 - tryk på knap E for at låse kontakt F op - drej kontakt F i den ønskede driftstilstand, indtil den smækker i lås ! begynd ikke at arbejde, før kontakt F er låst 1 = normal boring/skruning 2 = hammerboring 3 = mejsling med roterende mejsel 4 = mejsling med fast mejsel ! vælg kun driftsmodus når værktøjet er slukket og stikket er taget ud af stikkontakten - hammer mekanismen aktiveres med et let tryk på værktøjet når boret er i berøring med materialet - det bedste hammerborings resultat opnås ved et let tryk på værktøjet, hvorved den automatiske kobling bliver aktiveret; borehastigheden vil ikke blive forøget ved større tryk på værktøjet

• Normal boring/skruning 8 Til boring i træ, metal og kunststof samt til skruearbejde anvend adapter G 2 - adapter skal renses og indfedtes let, før det isættes - træk låsemuen H 2 tilbage og indsæt adapter i SDS+ borepatronen, mens du drejer og trykker, til den sidder fast; adapter bliver automatisk låst fast - kontroller fastlåsningen ved at trække i adapter - stil afbryderen F 2 på normal borings indstilling (må kun aktiveres når værktøjet er slukket og stikket er taget ud af stikkontakten)

• Mejsling med roterende mejsel 9 ! sluk værktøjet og træk stikket ud af stikkontakten - vælg “roterende” mejsling

• Mejsling med fast mejsel 0 ! sluk værktøjet og træk stikket ud af stikkontakten - vælg “roterende” mejsling - anbring mejsel i den ønskede position - vælg “fast” mejsling

• Ombytning af bits ! ! SDS+ tilbehør skal renses og indfedtes let, før det isættes - træk låsemuen H 2 tilbage og indsæt tilbehøret i SDS+ borepatronen, mens du drejer og trykker, til den sidder fast; tilbehør bliver automatisk låst fast - kontroller fastlåsningen ved at trække i tilbehøret - tag tilbehøret ud vet at trække låsemuen H tilbage ! SDS+ tilbehøret skal være frit bevægeligt hvorved opstår i tomgang en rundløbsafvigelse; tilbehøret bliver automatisk centreret ved boring og dette har ingen påvirkning af borehullets nøjagtighed ! brug ikke bits/mejsler med beskadiget skaft ! brug kun skarpe bits/mejsler27

• Sikkerhedskobling Hvis tilbehøret blokerer, afbrydes fremdriften af spindlen (der fører til en skramlende lyd) - sluk straks for værktøjet - fjern blokeret tilbehør - tænd værktøjet igen

• Indstilling af boredybden @

• AUTO-STOP Kulbørster - dette værktøj er udstyret med kulbørster, der kommer op automatisk, når de er slidte, og således forhindrer, at motoren beskadiges - når værktøjet standser uventet, sendes det til forhandleren eller til det nærmeste SKIL-værksted for at få børsterne udskiftet

• Håndtering og styring af værktøjet # ! under arbejde, hold altid om værktøjet på de grå markerede grebsområde(r) - anvend altid støttegrebet J 2 (kan justeres som vist) - hold ventilationshullerne udækkede - pres ikke for hårdt med værktøjet; lad værktøjet gøre arbejdet for dig

• Ved iskruning af en skrue nær endeader eller i endetræ bør der forbores for at undgå splinter i træet VEDLIGEHOLDELSE/SERVICE

• Hold værktøjet og ledningen ren (især ventilationshullerne K 2) ! træk stikket ud før rensning

• Skulle el værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for SKIL-elektroværktøj - send den uskilte værktøjet sammen med et købsbevis til forhandleren eller nærmeste SKIL serviceværksted (adresser og reservedelstegning af værktøjet ndes på www.skilmasters.com) MILJØ

• Elværktøj, tilbehør og emballage må ikke bortskaffes som almindeligt affald (kun for EU-lande) - i henhold til det europæiske direktiv 2012/19/EF om bortskaelse af elektriske og elektroniske produkter og gældende national lovgivning, skal brugt elværktøj indsamles separat og bortskaes på en måde, der skåner miljøet mest muligt - symbolet $ erindrer dig om dette, når udskiftning er nødvendig OVERENSSTEMMELSESERKLÆRING

• Måles efter EN 60745 er lydtrykniveau af dette værktøj 92 dB(A) og lydeektniveau 103 dB(A) (standard deviation: 3 dB), og vibrationsniveauet ✱ m/s² (hånd-arm metoden) ✱ ved hammerboring i beton 15,2 m/s² (usikkerhed K = 1,6 m/s²) ✱ ved mejsling 14,5 m/s² (usikkerhed K = 1,5 m/s²)

• Det vibrationsniveau er målt i henhold til den standardiserede test som anført i EN 60745; den kan benyttes til at sammenligne to stykker værktøj og som en foreløbig bedømmelse af udsættelsen for vibrationer, når værktøjet anvendes til de nævnte formål - anvendes værktøjet til andre formål eller med andet eller dårligt vedligeholdt tilbehør, kan dette øge udsættelsesniveauet betydeligt - de tidsrum, hvor værktøjet er slukket, eller hvor det kører uden reelt at udføre noget arbejde, kan reducere udsættelsesniveauet betydeligt ! beskyt dig selv imod virkningerne af vibrationer ved at vedligeholde værktøjet og dets tilbehør, ved at holde dine hænder varme og ved at organisere dine arbejdsmønstre
