MS 7741 - Fűtés Mesko - Ingyenes használati útmutató

Termék típusa	Konvektor termosztáttal és Turbo ventilátorral
Márka	Mesko
Modell	MS 7741
Tápfeszültség	220-240 V~50 Hz
Maximális teljesítmény	2000 W
Fűtési teljesítmények	750 W / 1250 W / 2000 W (3 fokozat)
Ventilátor	Igen, önállóan vagy fűtéssel is működhet
Termosztát	Igen, állítható, fenntartja a hőmérsékletet
Időzítő	24 óra, programozás 15 perces szegmensekkel
Méretek (kb.)	Magasság 40 cm, szélesség 60 cm, mélység 20 cm
Súly (kb.)	4 kg
Túlmelegedés elleni védelem	Igen, automatikus leállás
Használat	Csak otthoni használatra
Telepítési hely	Sík, stabil felület, víztől és gyúlékony anyagoktól távol
Lábak összeszerelése	Igen, külön mellékelve, 4 önmetsző csavar
Tisztítás	Nedves ruhával, ne merítse vízbe
Biztonsági utasítások	Ne takarja le, ne használja fürdőszobában, tartsa 1 m távolságra gyúlékony tárgyaktól
Javíthatóság	Csak engedélyezett szervizben javítható
Környezetvédelem	Válogassa szét a csomagolást, ne dobja a készüléket a háztartási hulladékba

Gyakran ismételt kérdések - MS 7741 Mesko

Hogyan szerelje össze az MS 7741 fűtőtest lábait?

A lábak külön vannak a dobozban. Rögzítse őket a radiátor aljához a mellékelt 4 önmetsző csavar segítségével, helyezze őket az oldalsó díszlécek alsó végeibe (lásd a használati útmutató D képét).

Milyen teljesítményszintek állnak rendelkezésre?

A radiátor 3 teljesítményszintet kínál: 750 W, 1250 W és 2000 W. A maximális teljesítményhez kapcsolja be mindkét billenőkapcsolót (8).

Hogyan használja a 24 órás időzítőt?

Állítsa az időzítő gombot középső állásba (óra). Forgassa el a külső gyűrűt, hogy a jelenlegi időt a nyílhoz igazítsa. Nyomja ki a piros szegmenseket az aktiváláshoz (szegmensenként 15 perc). A fűtés a programozott időpontokban bekapcsol.

Mit tegyen, ha az első használatkor szag vagy füst keletkezik?

Ez normális. A fűtőelemek az első használatkor vagy hosszú inaktivitás után szagot és füstöt bocsáthatnak ki. Ezek rövid működés után eltűnnek.

Használhatom a fűtőtestet fürdőszobában?

Nem, a radiátor nem használható nagyon nedves helyiségekben, mint fürdőszoba, zuhanyzó vagy medence. A nedvesség rövidzárlatot okozhat.

Hogyan tisztítsa az MS 7741 radiátort?

Győződjön meg róla, hogy hideg és kihúzva van. Tisztítsa a külsőt nedves ruhával, majd szárítsa meg száraz ruhával. Ne használjon súrolószereket, és ne merítse vízbe a készüléket.

Mit tegyen, ha a radiátor automatikusan kikapcsol?

Ez a túlmelegedés elleni védelem. Kapcsolja ki a készüléket, húzza ki a csatlakozóból, és várjon körülbelül 10 percet, amíg lehűl, mielőtt újra bekapcsolná.

Hagyhatom a fűtőtestet felügyelet nélkül bekapcsolva?

Nem ajánlott felügyelet nélkül hagyni a radiátort. Időzítő módban a fűtés automatikusan bekapcsolhat. Mindig kapcsolja ki, amikor elhagyja a helyiséget.

Mekkora a biztonsági távolság a gyúlékony tárgyaktól?

A gyúlékony anyagokat (bútorok, függönyök, ruhák stb.) legalább 1 méter távolságra kell tartani a radiátortól.

Hogyan állítsa be a termosztátot?

Forgassa a termosztát gombját (6) a maximumra. Amikor a kívánt hőmérséklet elérte, lassan forgassa ellenkező irányba, amíg a termosztát ki nem kapcsol. A készülék ezután fenntartja a beállított hőmérsékletet.

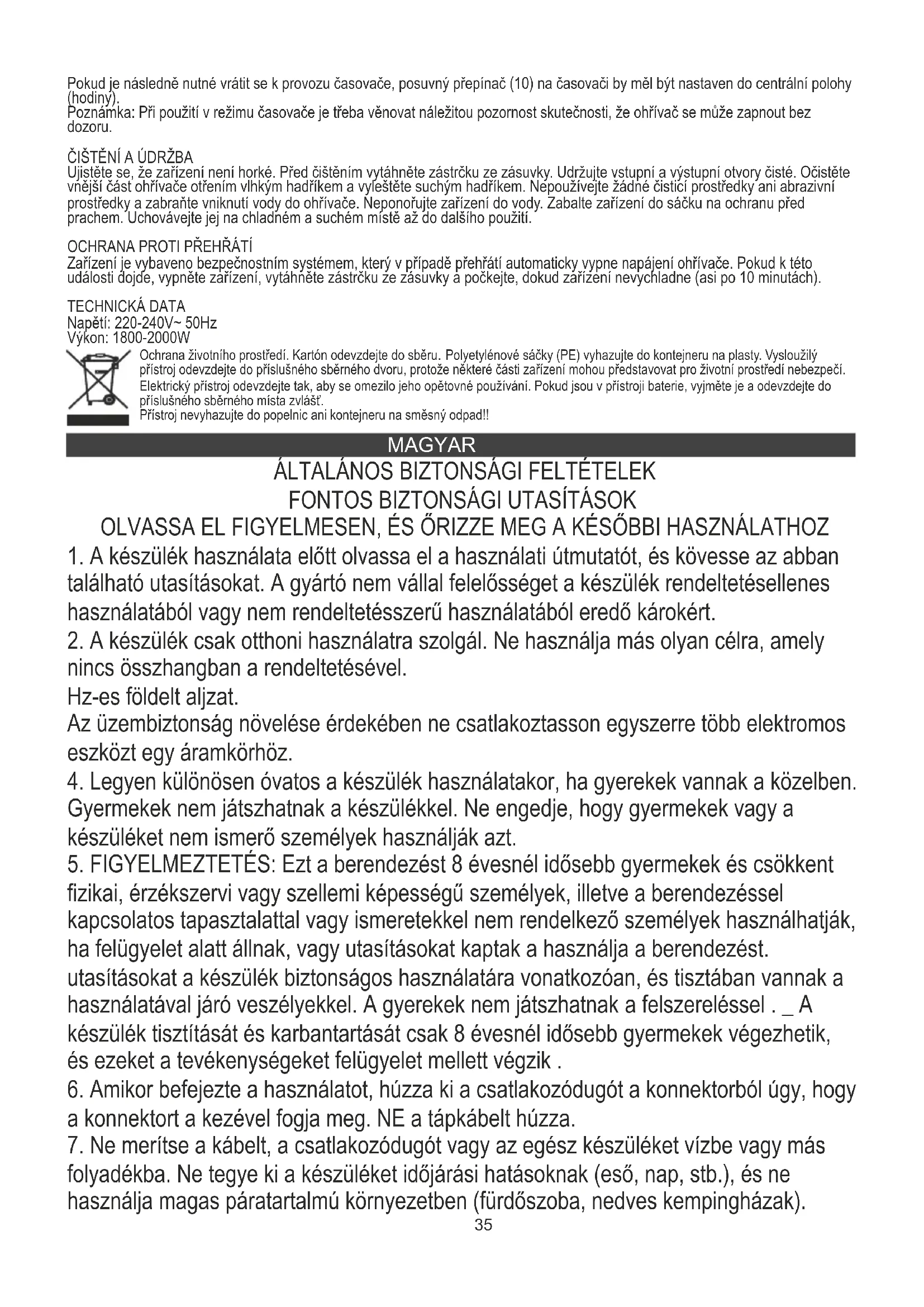

HASZNÁLATI ÚTMUTATÓ MS 7741 Mesko

(HU) felhasználói kézikönyv - 35 (BS) upute za rad - 38

(RO) Instructiunea de deservire - 45 (CZ) návod k obsluze - 32

1. A készülék használata előtt olvassa el a használati útmutatót, és kövesse az abban található utasításokat. A gyártó nem vállal felelősséget a készülék rendeltetésellenes használatából vagy nem rendeltetésszerű használatából eredő károkért.
2. A készülék csak otthoni használatra szolgál. Ne használja más olyan célra, amely nincs összhangban a rendeltetésével.

Hz-es földelt aljzat.

Az üzembiztonság növelése érdekében ne csatlakoztasson egyszerre több elektromos eszközt egy áramkörhöz.

1. Legyen különösen óvatos a készülék használatakor, ha gyerekek vannak a közelben. Gyermekek nem játszhatnak a készülékkel. Ne engedje, hogy gyermekek vagy a készüléket nem ismerő személyek használják azt.
2. FIGYELMEZTETÉS: Ezt a berendezést 8 évesnél idősebb gyermekek és csökkent fizikai, érzékszervi vagy szellemi képességű személyek, illetve a berendezéssel kapcsolatos tapasztalattal vagy ismeretekkel nem rendelkező személyek használhatják, ha felügyelet alatt állnak, vagy utasításokat kaptak a használja a berendezést.

utasításokat a készülék biztonságos használatára vonatkozóan, és tisztában vannak a használatával járó veszélyekkel. A gyerekek nem játszhatnak a felszereléssel. _ A készülék tisztítását és karbantartását csak 8 évesnél idősebb gyermekek végezhetik, és ezeket a tevékenységeket felügyelet mellett végzik.

1. Amikor befejezte a használatot, húzza ki a csatlakozódugót a konnektorból úgy, hogy a konnektort a kezével fogja meg. NE a tápkábelt húzza.

2. Ne merítse a kábelt, a csatlakozódugót vagy az egész készüléket vízbe vagy más folyadékba. Ne tegye ki a készüléket időjárási hatásoknak (eső, nap, stb.), és ne használja magas páratartalmú környezetben (fürdőszoba, nedves kempingházak).

3. Rendszeresen ellenőrizze a tápkábel állapotát. Ha a tápkábel megsérült, a veszélyek elkerülése érdekében szakszervizben cseréltesse ki.

4. Ne használja a készüléket, ha a tápkábel sérült, ha leejtették vagy bármilyen módon megsérült, vagy ha nem működik megfelelően. Ne javítsa saját maga a készüléket, mert ez áramütést okozhat. Vigye el a sérült készüléket a megfelelő szervizközpontba ellenőrzés vagy javítás céljából. Minden javítást csak felhatalmazott szervizközpontok végezhetnek. A nem megfelelően elvégzett javítás komoly veszélyt jelenthet a felhasználóra nézve.

5. Helyezze a készüléket hűvös, stabil, egyenletes felületre, távol a forró konyhai készülékektől, mint pl.: elektromos tűzhely, gázégő stb.

6. Ne használja a készüléket gyúlékony anyagok közelében.

7. A tápkábel nem lóghat túl az asztal szélén, és nem érhet forró felületekhez.

8. Bekapcsolt állapotban ne hagyja felügyelet nélkül a készüléket vagy a tápcsatlakozót.

9. A további védelem érdekében ajánlatos hibaáram-védőt (RCD) beszerelni az elektromos áramkörbe, amelynek névleges maradékáram nem haladja meg a 30 mA-t. Ezzel kapcsolatban forduljon villanyszerelőhöz.

10. Ne használja a készüléket víz közelében, pl. zuhany alatt, fürdőkádban vagy vízzel feltöltött mosdókagyló felett.

11. Amikor a készüléket a fürdőszobában használja, használat után húzza ki a konnektorból, mert a víz közelsége akkor is veszélyt jelent, ha a készülék ki van kapcsolva.

12. Ne hagyja, hogy a készülék vagy a tápegység nedves legyen. Ha a készülék vízbe esik, azonnal húzza ki a dugót vagy a tápegységet a konnektorból. Ne tegye a kezét a vízbe, amikor a készülék be van dugva. Újbóli használat előtt ellenőriznie kell egy szakképzett villanyszerelővel.

13. Ne fogja meg a készüléket vagy a tápegységet nedves kézzel.

14. A radiátort csak sík, stabil felületre szabad helyezni

15. Mielőtt kihúzná a dugót a konnektorból, mindig kapcsolja ki a fűtést, és fordítsa el a termosztát gombját a minimum állásba.

16. Ne használja a fűtőberendezést magas páratartalmú helyiségekben – fürdőszobákban, zuhanyzókban, úszómedencékben stb. A pára rövidzárlatot okozhat, és károsíthatja a készüléket.

17. A működő fűtőtestet folyamatosan felügyelni kell, és látótávolságon belül kell lennie. Amikor elhagyja a helyiséget, ahol a fűtés működik, mindig kapcsolja ki. Ha a fűtés nem működik, mindig húzza ki a dugót a konnektorból.

18. Ne csatlakoztassa a fütöberendezést automatikus kikapcsoló eszközhöz, például hőszabályozó eszközhöz vagy időzítőhöz.

19. A gyúlékony anyagokat, pl. bútorokat, ágyneműket, papírt, ruhákat, függönyöket stb., a fütőtesttöl legalább egy méter távolságra kell tartani.

20. Működés közben ne takarja le a készüléket, és ne helyezzen rá semmilyen tárgyat.

Ne használja a készüléket ruhák szárítására.

1. A tápkábel nem fektethető a radiátor fölé, és nem érhet hozzá a forró felületekhez, illetve nem feküdhet annak közelében. Ne helyezze a fűtőventilátort elektromos aljzat alá.
2. A fütöfelületek 60 °C-nál magasabb hömérsékletre is felmelegedhetnek. A fütötestet olyan helyen kell elhelyezni, ahol gyermekek és állatok nem férhetnek hozzá.
3. A készülék nem telepíthető és nem használható járművekben.
4. A készülék belsejében olyan alkatrészek vannak, amelyek forróak lehetnek, vagy szikrát okozhatnak. Ne kapcsolja be a fütést olyan helyeken, ahol olyan anyagokat használnak vagy tárolnak, mint például benzin, festék vagy más gyúlékony anyagok.

A FÜTÉS ÖSSZESZERELÉSE

A fütőelem használata előtt a lábakat (a kartondobozban külön szállítjuk) fel kell szerelni a készülékre. Ezeket a mellékelt 4 db önmetsző csavarral kell a fütőelem aljához rögzíteni, ügyelve arra, hogy megfelelően illeszkedjenek a fütőelem oldalléceinek alsó végeibe. Nézd meg a D képet.

ELSŐ HASZNÁLAT ELŐTT

Ne használja a fütöberendezést, ha a lábak nincsenek megfelelően összeszerelve.

Ne helyezze a készüléket nagyon magas szálú szönyegre. Ügyeljen arra, hogy a készülék ne legyen függönyök vagy bútorok közelében, mert ez tüzveszélyt okozhat.

Helyezze a készüléket sima, egyenletes felületre.

Mindig húzza ki a készüléket, mielőtt egyik helyről a másikra viszi.

FIGYELMEZTETÉS: A fütötestek első bekapcsolásakor vagy hosszabb használaton kívüli bekapcsolásakor normális, hogy a fütöelemek szagot és füstöt bocsáthatnak ki. A szag és a gözök rövid működés után eltünnek.

FIGYELMEZTETÉS: A hőkioldó véletlen visszaállításából eredő veszélyek elkerülése érdekében ezt a készüléket nem szabad külső kapcsolóeszközön, például időzítőn keresztül táplálni, vagy olyan áramkörhöz csatlakoztatni, amelyet a közmű rendszeresen be- és kikapcsol.

FIGYELMEZTETÉS: Ne használja ezt a fűtőberendezést kis helyiségekben, ha olyan személyek tartózkodnak bennük, akik nem képesek önállóan elhagyni a helyiséget, kivéve, ha állandó felügyeletet biztosítanak.

Készülékleírás: Konvektoros fütötest termosztáttal és turbóventilátorral MS7741 – nézd meg az A képet

1.Kilincsek 2.Vezérlöpult

3.Lábak 4.Levegőbevezető rács

5.Levegőkivezető rács 6.Termosztát gomb

1. Ventilátor kapcsolója 8. Fütési teljesítmény billenőkapcsolói

2. Időzítő gomb 9A. Szegmens pozíciója: kikapcsolva

9B. Szegmens pozíciója: be van kapcsolva

1. Az időzítő tolókapcsolója

A KÉSZÜLÉK MÜKÖDTETÉSE

FÜTÉS ÜZEMELTETÉS

1. Dugja be a fütötestet egy megfelelő aljzatba.

2. Forgassa el teljesen a termosztát gombot (6) az óramutató járásával megegyező irányba a maximális „MAX” beállításig.

3. Kapcsolja be a fütöelemeket az oldalsó panelen található billenőkapcsolókkal (8). Amikor a fütöelemek fel vannak kapcsolva, a kapcsolók (8) piros lámpával világítanak. 3 fütési fokozat létezik: 750 W, 1250 W és 2000 W. A maximális hôteljesítmény érdekében mindkét kapcsolónak bekapcsolva kell lennie.

4. A kívánt szobahőmérséklet elérésekor a termosztát gombját (6) lassan az óramutató járásával ellentétes irányba kell forgatni, amíg a termosztát kattanását nem hallja, és az elemkapcsolókon (8) lévő lámpák kialszanak. Ezt követően a készülék automatikusan be- és kikapcsolással a beállított hőmérsékleten tartja a helyiség levegő hőmérsékletét.

VENTILÁTOR MÜKÖDÉSE

A helyiség fütési hatásának felgyorsítása és több meleg levegő elérése érdekében kapcsolja be a ventilátor kapcsolót (7), amikor a fütési teljesítmény billenőkapcsolói (8) is be vannak kapcsolva. A ventilátor kapcsolót (7) akkor is bekapcsolhatja, ha a fütési teljesítmény billenőkapcsolói (8) ki vannak kapcsolva, hogy jobban keringessen a helyiségben.

IDŐZÍTŐ MŰKÖDÉS

Ez a modell 24 órás órával is rendelkezik, amelynek kerületén 96 szegmens található, amelyek mindegyike 15 percnyi időt jelent. Ezzel az időzítővel kiválaszthatja azt az időtartamot és időtartamot, ameddig a fűtőberendezés a 24 óra bármely időpontjában működni fog.

* A középső helyzetben (az óra szimbólummal jelölve) az időzítő a szegmensek által beállított időpontokban kapcsolja be és ki a

fütést (lásd az időzítő beállítását lent).

* Az „I“-vel jelölt helyzetben az időzítő tovább jár (az óra minimutatója a termosztát gombján lévő kis óra belsejében forog), de nem működik hatékonyan (nem kapcsol be és nem kapcsolja ki a fűtést). Az áramot folyamatosan a fűtőberendezés táplálja. Ez lehetővé teszi, hogy a fűtés folyamatosan bekapcsolva legyen, ha szükséges.

* A „0”-val jelölt helyzetben az ídőzítő tovább fut (a mini óramutató forog), de a fűtőelem nem kap áramot.

Az időzítő beállítása

Győződjön meg arról, hogy az időzítő gombon (9) lévő tolókapcsoló (10) az óra szimbóluma melletti középállásban van.

Forgassa el az időzítő külső gyűrűjét az óramutató járásával megegyező irányba, amíg az aktuális idő egy vonalba nem kerül a nyil mutatójával, azaz ha az időzítő beállítása este 8 óra, forgassa el a külső gyűrűt addig, amíg a 20-as szám egy vonalba nem kerül a nyíllal. mutató.

A gyűrű belsejében található piros szegmensek mozgatásával állítsa be a fűtőberendezés működéséhez szükséges időt. A szegmens akkor kapcsol be (nézze meg a C képet 16:00 és 21:00 között, összesen 5 óra), amikor a gyűrű KÜLSŐ éléhez csúsztatja. Mozgassa a szükséges futási periódus(ok)nak megfelelő számú szegmenst, egy szegmens 15 percnyi működést jelent. Folyamatos fűtés esetén 3 órás időtartammal, este 8 órától. majd csúsztassa a gyűrű 12 szomszédos szegmensének külső széléhez a 20 és 23 számok közé.

Ha be van állítva, a fűtőelem minden nap működik a beprogramozott időpontokban. Megjegyzés: a fűtőtestet mindig konnektorba kell csatlakoztatni, a fűtőelemek billenőkapcsolóinak (8) bekapcsolt állásban kell lenniük, és a termosztát gombját (6) megfelelően be kell állítani, hogy biztosítsa a készülék fűtését.

A szegmens kikapcsol, ha becsúsztatják a gyűrű közepéig (nézze meg a C képet 21:00 és 16:00 között, összesen 7 óra).

Ha a fütöelemnek folyamatosan működnie kell, az időzítőn lévő tolókapcsolót (10) az „l” állásba kell állítani.

Ha ezt követően vissza kell térni az időzítő üzemmódra, az időzítőn lévő tolókapcsolót (10) középső (óra) állásba kell állítani.

Megjegyzés: Ha időzítő üzemmódban használja, kellően figyelembe kell venni, hogy a fűtés felügyelet nélkül is bekapcsolhat.

TISZTÍTÁS ÉS KARBANTARTÁS

Győződjön meg arról, hogy a készülék nem forró. Tisztítás előtt húzza ki a dugót a konnektorból. Tartsa tisztán a bemeneti és kimeneti nyílásokat. Tisztítsa meg a fűtőtest külsejét nedves ruhával törölve, majd száraz ruhával polírozza le. Ne használjon tisztítószert vagy súrolószert, és ne engedje, hogy víz kerüljön a fűtőtestbe. Ne merítse vízbe a készüléket. Csomagolja a készüléket zacskóba, hogy megvédje a portól. Tárolja hűvös, száraz helyen a következő felhasználásig.

TÚLMELEGEDÉS VÉDELEM

A készülék biztonsági rendszerrel van ellátva, amely túlmelegedés esetén automatikusan lekapcsolja a fűtőelemet. Ha ez az esemény bekövetkezik, kapcsolja ki a készüléket, húzza ki a dugót a konnektorból, és várja meg, amíg a készülék lehül (kb. 10 perc elteltével).

MÜSZAKI ADATOK

Feszültség: 220-240V\~ 50Hz

Teljesítmény: 1800-2000W

A környezet védelme érdekében kérjük külön karton dobozok és műanyag zsákokat és dobja őket a megfelelő hulladék közé. Használt készüléket kell eljuttatni a kijelölt gyűjtőhelyekre miatt veszélyes elemek alkatrészeket, amelyek hatással lehetnek a környezetre. Ne dobja a készüléket a közös szemétkosárba.
