MS 7741 - İstilik Mesko - Pulsuz istifadəçi təlimatı

Məhsul növü	Termostat və Turbo ventilyatoru olan konvektor
Marka	Mesko
Model	MS 7741
Enerji təchizatı	220-240 V~50 Hz
Maksimum güc	2000 Vt
İsitmə gücləri	750 Vt / 1250 Vt / 2000 Vt (3 səviyyə)
Ventilyator	Bəli, tək və ya isitmə ilə işləyə bilər
Termostat	Bəli, tənzimlənən, temperaturu saxlayır
Taymer	24 saat, 15 dəqiqəlik seqmentlərlə proqramlaşdırma
Ölçülər (təqribən)	Hündürlüyü 40 sm, eni 60 sm, dərinliyi 20 sm
Çəki (təqribən)	4 kq
Həddindən artıq qızmağa qarşı qoruma	Bəli, avtomatik dayanma
İstifadə	Yalnız məişət
Quraşdırma yeri	Düz, sabit səth, sudan və yanar materiallardan uzaq
Ayaqların yığılması	Bəli, ayrıca verilir, 4 ədəd özüvurma vida
Təmizləmə	Nəm parça, suya batırmayın
Təhlükəsizlik təlimatları	Örtməyin, vanna otağında istifadə etməyin, yanar əşyalardan 1 m məsafədə saxlayın
Təmir imkanı	Yalnız səlahiyyətli mərkəz tərəfindən təmir
Ətraf mühitə hörmət	Qablaşdırmaları çeşidləyin, cihazı məişət tullantıları ilə atmayın

Tez-tez sorulan suallar - MS 7741 Mesko

MS 7741 qızdırıcısının ayaqlarını necə yığmaq olar?

Ayaqlar karton qutuda ayrıca verilir. Onları radiatorun altına, yan qəliblərin aşağı uclarında yerləşdirərək, verilən 4 özüvurma vida ilə bərkidin (təlimatın D şəklinə baxın).

Mövcud güc səviyyələri hansılardır?

Radiator 3 güc səviyyəsi təklif edir: 750 Vt, 1250 Vt və 2000 Vt. Maksimum güc üçün hər iki keçid düyməsini (8) yandırın.

24 saatlıq taymerdən necə istifadə etməli?

Taymer düyməsini mərkəz vəziyyətinə (saat) qoyun. Xarici halqanı çevirərək cari saatı oxla uyğunlaşdırın. Qırmızı seqmentləri xaricə itələyərək aktivləşdirin (hər seqment 15 dəqiqə). Qızdırıcı proqramlaşdırılmış vaxtlarda yanacaq.

İlk istifadə zamanı qoxu və ya tüstü olarsa nə etməli?

Bu normaldır. İstilik elementləri ilk istifadədə və ya uzun müddət işləmədikdən sonra qoxu və tüstü çıxara bilər. Qısa müddət işlədikdən sonra yox olacaq.

Qızdırıcını vanna otağında istifadə edə bilərəmmi?

Xeyr, radiator vanna otağı, duş və ya hovuz kimi çox rütubətli otaqlarda istifadə edilməməlidir. Rütubət qısaqapanmaya səbəb ola bilər.

MS 7741 radiatorunu necə təmizləməli?

Soyuq və söndürülmüş olduğundan əmin olun. Xarici hissəni nəm parça ilə silin, sonra quru parça ilə qurulayın. Aşındırıcı təmizləyicilərdən istifadə etməyin və cihazı suya batırmayın.

Radiator avtomatik sönərsə nə etməli?

Bu həddindən artıq qızma qorumasıdır. Cihazı söndürün, fişini çəkin və yenidən işə salmazdan əvvəl təxminən 10 dəqiqə soyumasını gözləyin.

Qızdırıcını nəzarətsiz buraxa bilərəmmi?

Radiatoru nəzarətsiz qoymaq tövsiyə edilmir. Taymer rejimində qızdırıcı avtomatik yana bilər. Otaqdan çıxarkən həmişə söndürün.

Yanar əşyalara qarşı təhlükəsizlik məsafəsi nə qədərdir?

Yanar materiallar (mebel, pərdələr, paltarlar və s.) radiatordan ən azı 1 metr uzaqda saxlanmalıdır.

Termostatı necə tənzimləməli?

Termostat düyməsini (6) maksimuma çevirin. İstədiyiniz temperatura çatdıqda, termostat sönənə qədər yavaş-yavaş tərs istiqamətdə çevirin. Cihaz təyin edilmiş temperaturu saxlayacaq.

İSTİFADƏÇİ TƏLİMATNAMƏSİ MS 7741 Mesko

ÜMUMİ TəHLÜKəSİZLİK şəRTLERİ

Vacib TəHLÜKəSİZLİK TƏLİMATLARI

DİQQETLÖ OXUYUN VÖ GÖLACAK İSTİFADÖ ÜÇÜN SAXLAYIN

1. Cihazı istifadə etməzdən əvvəl istifadəçi təlimatını oxuyun və orada olan təlimatlara əməl edin. İstehsalçı cihazın təyinatı üzrə istifadə edilməməsi və ya düzgün işləməməsi naticəsində dəyan ziyana görə məsuliyyət daşımır.
2. Cihaz yalnız evdə istifadə üçündür. Təyinatına uyğun olmayan başqa məqsədlər üçün istifadə etməyin.

Hz torpaqli rozetka.

Əməliyyat təhlükəsizliyini artırmaq üçün eyni vaxtda bir neçə elektrik cihazını bir dövrəyə qoşmayın.

1. Uşaqlar yaxınlıqda olduqda cihazdan istifadə edərkən xüsusilə diqqətli olun.

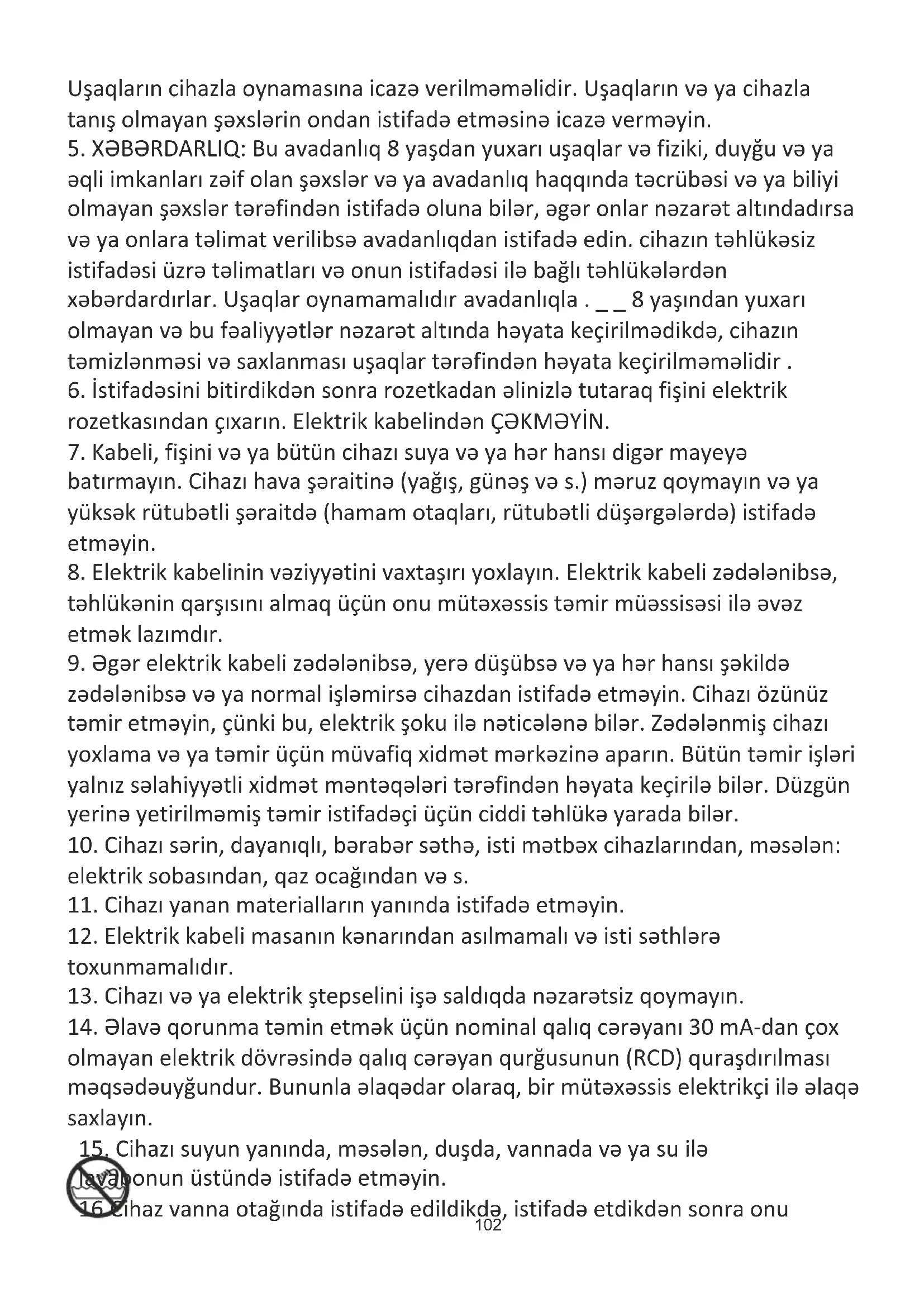

Uşaqların cihazla oynamasına icazə verilməməlidir. Uşaqların və ya cihazla tanış olmayan şəxslərin ondan istifadə etməsinə icazə verməyin.

1. XəBəRDARLIQ: Bu avadanlıq 8 yaşdan yuxarı uşaqlar və fiziki, duyğu və ya æqli imkanları zəif olan şəxslər və ya avadanlıq haqqında təcrübəsi və ya biliyi olmayan şəxslər tərəfindən istifadə oluna bilər, əgər onlar nəzarət altındadırsa və ya onlara təlimat verilibsə avadanlıqdan istifadə edin. cihazın təhlükəsiz istifadəsi üzrə təlimatları və onun istifadəsi ilə bağlı təhlükələrdən xəbərdardırlar. Uşaqlar oynamamalıdır avadanlıqla . __ 8 yaşından yuxarı olmayan və bu fəaliyyətlər nəzarət altında həyata keçirilmədikdə, cihazın təmizlənməsi və saxlanması uşaqlar tərəfindən həyata keçirilməməlidir.
2. İstifadəsini bitirdikdən sonra rozetkadan əlinizlə tutaraq fişini elektrik rozetkasından çıxarın. Elektrik kabelindən ÇƏKMƏYİN.
3. Kabeli, fişini və ya bütün cihazı suya və ya hər hansı digər mayeyə batırmayın. Cihazı hava şəraitinə (yağış, günəş və s.) məruz qoymayın və ya yüksək rütubətli şəraitdə (hamam otaqları, rütubətli düşərgələrdə) istifadə etməyin.
4. Elektrik kabelinin vəziyyətini vaxtaşırı yoxlayın. Elektrik kabeli zədələnibsə, təhlükənin qarşısını almaq üçün onu mütəxəssis təmir müəssisəsi ilə əvəz etmək lazımdır.
5. Əgər elektrik kabeli zədələnibsə, yerə düşübsə və ya hər hansı şəkildə zədələnibsə və ya normal işləmirsə cihazdan istifadə etməyin. Cihazı özünüz təmir etməyin, çünki bu, elektrik şoku ilə nəticələnə bilər. Zədələnmış cihazı yoxlama və ya təmir üçün müvafiq xidmət mərkəzinə aparın. Bütün təmir işləri yalnız səlahiyyətli xidmət məntəqələri tərəfindən həyata keçirilə bilər. Düzgün yerinə yetirilməmiş təmir istifadəçi üçün ciddi təhlükə yarada bilər.
6. Cihazı sərin, dayanıqlı, bərabər səthə, isti mətbəx cihazlarından, məsələn: elektrik sobasından, qaz ocağından və s.
7. Cihazı yanan materialların yanında istifadə etməyin.
8. Elektrik kabeli masanın kənarından asılmamalı və isti səthlərə toxunmamalıdır.
9. Cihazı və ya elektrik Stepselini işə saldıqda nəzarətsiz qoymayın.
10. Əlavə qorumna təmin etmək üçün nominal qualities cərəyanı 30 mA-dan çox olmayan elektrik dövrəsində qualities cərəyan qurğusunun (RCD) quraşdırılması məqsədəuyğundur. Bununla alaqədar olaraq, bir mütəxəssis elektrikçi ilə alaqə saxlayın.
11. Cihazı suyun yanında, məsələn, duşda, vannada və ya su ilə lavəponun üstündə istifadə etməyin.
    16 Cihaz vanna otağında istifadə edildikdə, istifadə etdikdən sonra onu

rozetkadan ayırın, çünkü cihaz söndürüldükdə belə suyun yaxınlığı təhlükə yaradır.

1. Cihazın və ya enerji təchizatının islanmasına icazə verməyin. Cihaz suya düşərsə, dərhal fiş və ya enerji təchizatı rozetkasından çıxarın. Cihaz elektrik şəbəkəsinə qoşulduqda əllərinizi suya salmayın. Yenidən istifadə edilməzdən əvvəl ixtisaslı elektrikçi tərəfindən yoxlanılmalıdır.
2. Cihazı və ya enerji təchizatını yaş əllərlə tutmayın.
3. Radiator yalnız düz, dayanıqlı bir səthə yerləşdirilməlidir
4. Fişi rozetkadan çixarmazdan ävvəl həmişə qızdırıcını söndürün və termostatın düyməsini minimum vəziyyətə çevirin.
5. Havanın rütubəti yüksək olan otaqlarda qızdırıcıdan istifadə etməyin - hamam, duş, hovuz və s. Rütubət qısaqapanmaya və cihazın zədələnməsinə səbəb ola bilər.
6. İşləyən qızdırıcı həmişə nəzarət altında və göz önünde olmalıdır.

Qızdırıcının işlədiyi otaqdan çixarkən həmişə onu söndürün. Qızdırıcı işləmirsə, həmişə fişini rozetkadan çıxarın.

1. Qızdırıcını istilik nəzarət cihazı və ya taymer kimi avtomatik söndürmə cihazına qoşmayın.
2. Yanan materiallar, məsələn, mebel, yataq dəsti, kağız, paltar, pərdələr və s., qızdırıcıdan ən azı bir metr məsafədə saxlanılmalıdır.
3. Əməliyyat zamanı cihazı örtməyin və üzərinə hər hansı əşya qoymayın. Paltarı qurutmaq üçün cihazı istifadə etməyin.
4. Elektrik şnurunu radiatorun üzərinə qoymaq olmaz və onun isti sæthlərinə toxunmamalı və ya yaxın yerdə uzanmamalıdır. Fan qızdırıcısını elektrik rozetkasının altına qoymayın.
5. Qızdırıcı sæthlər 60 °C-dən yuxarı temperaturlara qədər qıza bilər. Fan qızdırıcısı uşaqların və heyvanların ona çıxışı olmayan yerdə yerlaşdırilməlidir.
6. Cihazı nəqliyyat vasitələrində quraşdırmaq və istifadə etmək olmaz.
7. Cihazın içərisində isti ola bilən və ya qiğılcım yarada bilən hissələr var. Benzin, boya və ya digər alışan maddələr kimi materialların istifadə edildiyi və ya saxlandığı yerlərdə Qızdırıcını işə salmayın.

Qızdırıcının Yığılması

Qizdırıcıdan istifadə etməzdən əvvəl ayaqlar (kartonda ayrıca verilir) qurğuya quraşdırılmalıdır. Bunlar, qizdırıcının yan qəliblərinin alt uclarında düzgün yerleşməsinə diqqət yetirməklə, təchiz olunmuş 4 özünü vurma vintindən istifadə edərək qizdırıcının əsasına bərkidilməlidir. D şəklinə baxın.

İLK İSTİFADƏDƏN əVVƏL

Ayaqlar düzgün yığılmayıbsa, qızdırıcıdan istifadə etməyin.

Cihazı çox hündür xovlu xalçaların üzərinə qoymayın. Cihazın pərdələrə və ya mebelə yaxın yerleşmədiyinə əmin olun, çünkü bu, yanğın təhlükəsi yarada bilər.

Cihazı düz, bərabər səthə qoyun.

Cihazı bir yerdən başqa yerə köçürməzdən avvəl həmişa onu ayırın.

XəBəRDARLIQ: Qızdırıcılar ilk dəfə işə salındıqda və ya uzun müddət istifadə edilmədikdən sonra işə salındıqda qızdırıcı elementlərdən bəzi qoxu və tüstü buraxması normaldır. Qısa müddətdə işlədikdən sonra qoxu və duman yox olacaq.

XəBəRDARLIQ: İstilik kəsilməsinin təsadüfən sıfırlanması nəticəsində yarana biləcək təhlükənin qarşısını almaq üçün bu cihaz taymer kimi xarici keçid cihazı ilə təchiz edilməməli və ya kommunal xidmət tərəfindən mintəzəm olaraq yandırılan və söndürülən dövrəya qoşulmamalıdır.

XəBəRDARLIQ: Daimi nəzarət təmin edilmədiyi halda, bu qızdırıcını kiçik otaqlarda otaqdan təkbaşına tərk edə bilməyan şəxslər oturduqda istifadə etməyin.

Cihazın təsviri: Termostat və Turbo ventilyatorlu konvektor qızdırıcısı MS7741 – şakil A-ya baxın

1. Tutacaqlar 2. İdarəetmə paneli

2. Feet 4. Hava girişi şəbəkəsi

5.Hava çixışı şəbəkəsi 6.Termostat düyməsi

1. Fan açarı 8. İstilik gücünün roker açarları

2. Taymer düyməsi 9A. Seqment mövqeyi: söndürüldü

9B. Seqment mövqeyi: aktivdir 10. Taymeri sürüşdürün

CİHAZİN ƏMƏLİYYETİ

İSTİLANMÖ əMALİYYASI

1. Qızdırıcını uyğun bir rozetkaya qoşun.
2. Termostatın düyməsini (6) tam saat əqrəbi istiqamətində maksimum "MAX" parametrinə çevirin.
3. Yan paneldəki roker açarları (8) vasitəsilə qızdırıcı elementləri yandırın. Qızdırıcı elementlər açarlarda olduqda (8) qırmızı lampa ilə işiqlandırılır. İstilik gücünün 3 səviyyəsi var: 750W, 1250W və 2000W. Maksimum istilik çixışı üçün hər iki açar açıq olmalıdır.
4. İstədiyiniz otaq temperaturuna çatdıqda, termostatın düyməsi (6) termostatın tıqqıltısı eşidilənədək və element açarlarında (8) işiqların söndüyü görünəna qədər yavaş-yavaş saat əqrəbinin əksinə çevrilməlidir. Bundan sonra cihaz avtomatik olarak yandırıb-söndürməklə otaqdakı havanın temperaturunu müəyyən edilmiş temperaturda saxlayacaq.

FAN İŞİ

Otaqda isitmə effektini sürətləndirmək və ətrafa daha çox isti hava daxil etmək üçün istilik gücünün (8) roker açarları da işə salındıqda ventilyator açarını (7) yandırın. Otaqda daha çox hava sirkulyasiyasını təmin etmek üçün istilik gücünün roker açarları (8) söndürüldükdə siz həmçinin fan açarını (7) işə sala bilârsiniz.

TAYMER əMəLİYYATI

Bu model, həmçinin hər biri 15 dəqiqəlik vaxtı əks etdirən 96 seqmentdən ibarət 24 saatlıq saatla təchiz edilmişdir. Bu taymer ilə siz qızdırıcının 24 saat ərzində istənilən vaxt intervalında işləyəcəyi müddətin (müddətlərin) vaxtını və müddətini seçə bilərsiniz.

* Mərkəzi vəziyyətdə (saat simvolu ilə qeyd olunur) taymer seqmentlər tərəfindən müəyyən edilmiş vaxtlarda qızdırıcını yandırıb söndürəcak (aşağıda taymerin qurulmasına baxın).
* "I" ilə işarələnmiş vəziyyətdə taymer işləməyə davam edəcək (saatın mini əqrəbi termostatın düyməsindəki kiçik saatın içarisində fırlanır), lakin effektiv işləməyəcək (isitmə sistemini yandırıb söndürmür). Elektrik qızdırıcıya davamlı olarak veriləcək. Bu, tələb olunarsa, qızdırıcının hər zaman açıq olmasına imkan verir.
* "0" ilə işarələnmış vəziyyətdə taymer işləməyə davam edir (mini saat əqrəbi fırlanır), lakin qızdırıcıya enerji verilmir.

Taymerin qurulması

Taymer düyməsindəki (9) sürüşmə açarının (10) saat simvolunun yanında orta vəziyyətdə olduğundan əmin olun. Cari vaxt ox göstəricisi ilə düzülənə qədər taymerin xarici halqasını saat əqrəbi istiqamətində fırladın, yəni taymerin tayin olunduğu vaxt 20:00-dırsa, 20 rəqəmi oxlə eyni xəttə gələnə qədər xarici halqənı fırladın. göstərici.

Halqanın içerisinde yerleşan qırmızı seqmentlari hərəkət etdirərək qızdırıcının işləməsi üçün tələb olunan vaxtı tayin edin. Halqanın XARİCİ kənarına sürüşdürüldükdə seqment işə salınır (şakil C 16:00 – 21:00 arasında, cəmi 5 saata baxın). Tələb olunan dövr(lər)ə uyğun seqmentlariin sayını köçürün, bir seqment 15 dəqiqəlik aməliyyat deməkdir.

Axşam saat 20.00-dan başlayaraq 3 saat fasıləsiz qızdırmaq lazımdırsa. sonra 20 və 23 nömrələri arasında 12 bitişik seqmenti halqanın xarici kənarına sürüşdürün.

Quraşdırıldıqda qızdırıcı hər gün proqramlaşdırılmış vaxtlarda işləyəcək. Nəzərə alın ki, qızdırıcı həmişa elektrik rozetkasına qosulmalı, qızdırıcı elementlərin (8) rokçu açarları işə salınma vəziyyətında olmalıdır ve cihazın qızmağa başlamasını təmin etmek üçün termostatın düyməsi (6) uyğun şəkildə quraşdırılmalıdır.

Halqanın ortasına içariyə sürüşdürüldükdə seqment sönür (C şakilinə 21:00 – 16:00 arası, cəmi 7 saat baxın).

Qizdırıcının davamlı işləməsi tələb olunarsa, taymerdəki sürüşma açarı (10) "I" vəziyyətinə qoyulmalıdır.

Sonradan taymerin işinə qayıtmaq tələb olunarsa, taymerdəki sürüşmə açarı (10) mərkəzi (saat) vəziyyətinə qoyulmalıdır.

Qeyd: Taymer rejimində istifadə edərkən, qızdırıcının nəzarətsiz halda işə düşə biləcəyini nəzərə almaq lazımdır.

Təmizlik və xıdmət

Cihazın isti olmadığından amin olun. Təmizləməzdən əvvəl fişini rozetkadan çixarın. Giriş və çixış deliklərini təmiz saxlayın. Qızdırıcının xarici hissəsini nəm parça ilə silin və quru parça ilə cilalayın. Heç bir yuyucu və aşındırıcı vasitələrdən istifadə etmayın və qızdırıcıya suyun daxil olmasına icazə vermayın. Cihazı suya batırmayın. Tozdan qorumaq üçün cihazı çantaya yığın. Növbəti istifadəyə qədər sərin, quru yerdə saxlayın.

HəRiQi İSTİYYETDAN MÜDAFİə

Cihaz həddindən artıq istiləşmə zamanı qızdırıcının enerjisini avtomatik olarak kəsən təhlükəsizlik sistemi ilə tachiz edilmişdir. Bu hadisə baş verərsə, cihazı söndürün, fişini elektrik rozetkasından çıxarın və cihaz soyuyana qədər gözləyin (təxminən 10 dəqiədən sonra).

TEXNİKİ MÖLUMAT

Gərginlik: 220-240V\~ 50Hz
