MS 7741 - Küte Mesko - Tasuta kasutusjuhend

Toote tüüp	Konvektor termostaadi ja Turbo ventilaatoriga
Bränd	Mesko
Mudel	MS 7741
Toide	220-240 V~50 Hz
Maksimaalne võimsus	2000 W
Küttevõimsused	750 W / 1250 W / 2000 W (3 taset)
Ventilaator	Jah, võib töötada eraldi või koos küttega
Termostaat	Jah, reguleeritav, hoiab temperatuuri
Taimer	24 tundi, programmeerimine 15-minutiliste segmentide kaupa
Mõõtmed (ligikaudsed)	Kõrgus 40 cm, laius 60 cm, sügavus 20 cm
Kaal (ligikaudne)	4 kg
Ülekuumenemiskaitse	Jah, automaatne väljalülitumine
Kasutamine	Ainult koduseks kasutamiseks
Paigalduskoht	Tasane, stabiilne pind, eemal veest ja tuleohtlikest materjalidest
Jalgade kokkupanek	Jah, tarnitakse eraldi, 4 isekeermestavat kruvi
Puhastamine	Niiske lapp, mitte kasta vette
Ohutusjuhised	Ära kata, ära kasuta vannitoas, hoia 1 m kaugusel tuleohtlikest esemetest
Parandatavus	Remont ainult volitatud keskuses
Keskkonnahoid	Sorteeri pakendid, ärra viska seadet olmejäätmete hulka

Korduma kippuvad küsimused - MS 7741 Mesko

Kuidas monteerida küttekeha MS 7741 jalad?

Jalad on tarnitud eraldi karbis. Kinnitage need radiaatori põhja külge kaasasolevate 4 isekeermestava kruviga, asetades need külgmiste liistude alumistesse otstesse (vt juhendi fotot D).

Millised on saadaolevad võimsustasemed?

Radiaator pakub 3 võimsustaset: 750 W, 1250 W ja 2000 W. Maksimaalse võimsuse saamiseks lülitage sisse mõlemad lülitid (8).

Kuidas kasutada 24-tunnist taimerit?

Asetage taimeri nupp keskmisesse asendisse (kell). Pöörake välimist rõngast, et joondada praegune kellaaeg noolega. Lükake punased segmendid väljapoole, et need aktiveerida (15 minutit segmendi kohta). Küte lülitub sisse programmeeritud kellaaegadel.

Mida teha, kui esmakordsel kasutamisel tekib lõhn või suitsu?

See on normaalne. Kütteelemendid võivad eraldada lõhna ja suitsu esmakordsel kasutamisel või pärast pikka seisakut. Need kaovad pärast lühikest töötamisaega.

Kas ma saan kütteseadet vannitoas kasutada?

Ei, radiaatorit ei tohi kasutada väga niisketes ruumides nagu vannitubades, duširuumides või basseinides. Niiskus võib põhjustada lühise.

Kuidas puhastada radiaatorit MS 7741?

Veenduge, et see on külm ja vooluvõrgust lahti ühendatud. Puhastage välispinda niiske lapiga, seejärel kuivatage kuiva lapiga. Ärge kasutage abrasiivseid puhastusvahendeid ja ärge kastke seadet vette.

Mida teha, kui radiaator lülitub automaatselt välja?

See on ülekuumenemiskaitse. Lülitage seade välja, ühendage see vooluvõrgust lahti ja oodake umbes 10 minutit, kuni see jahtub, enne kui selle uuesti sisse lülitate.

Kas võin kütteseadme jätta järelevalveta sisselülitatuks?

Radiaatorit ei ole soovitatav jätta järelevalveta. Taimeri režiimis võib küte automaatselt sisse lülituda. Lülitage see alati ruumist lahkudes välja.

Milline on ohutuskaugus tuleohtlikest esemetest?

Tuleohtlikud materjalid (mööbel, kardinad, riided jne) tuleb hoida radiaatorist vähemalt 1 meetri kaugusel.

Kuidas reguleerida termostaati?

Keerake termostaadi nupp (6) maksimumile. Kui soovitud temperatuur on saavutatud, keerake aeglaselt vastupidises suunas, kuni termostaat lülitub välja. Seade hoiab siis seatud temperatuuri.

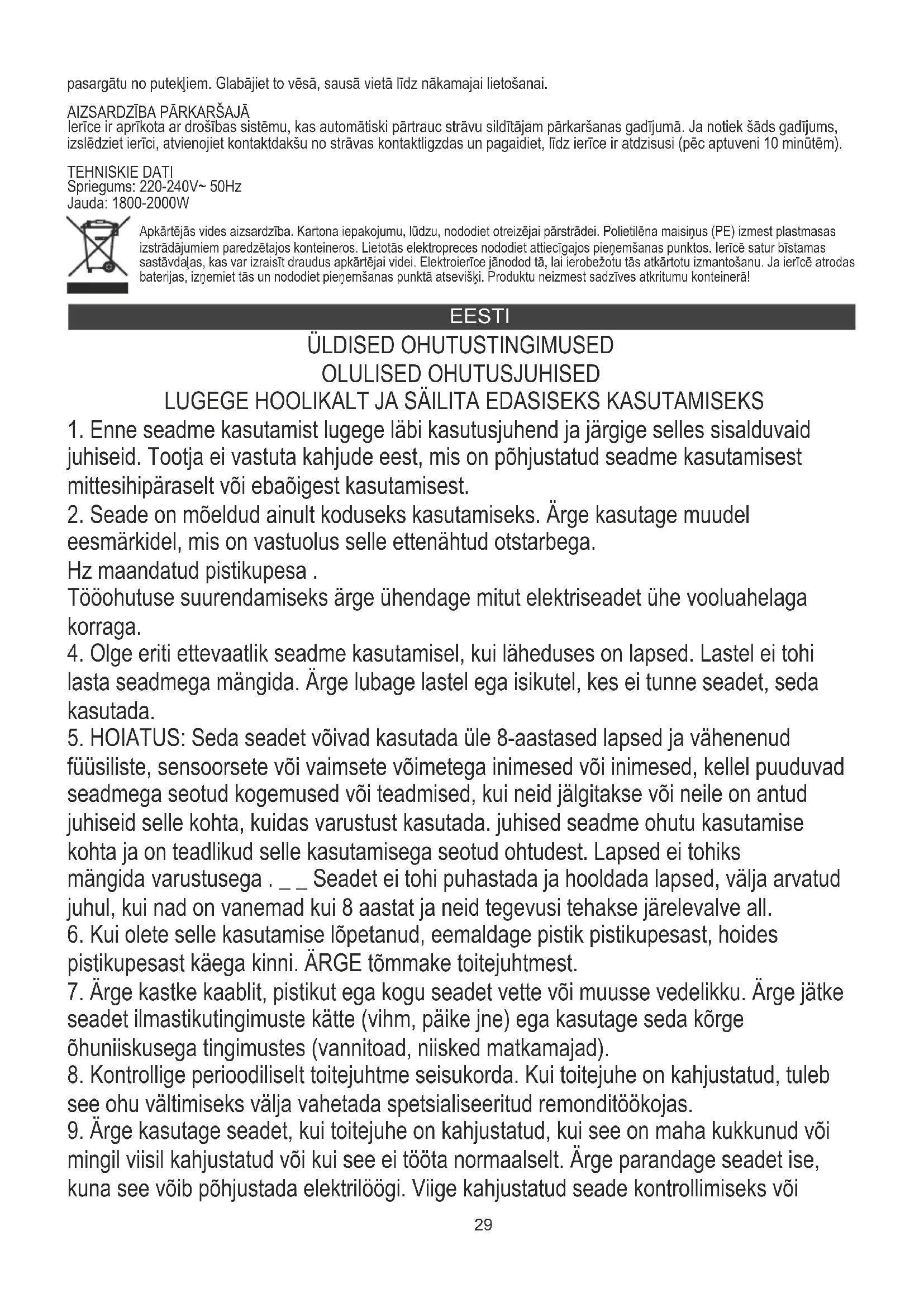

KASUTUSJUHEND MS 7741 Mesko

1. Enne seadme kasutamist lugege läbi kasutusjuhend ja järgige selles sisalduvaid juhiseid. Tootja ei vastuta kahjude eest, mis on põhjustatud seadme kasutamisest mittesihipäraselt või ebaõigest kasutamisest.
2. Seade on möeldud ainult koduseks kasutamiseks. Ärge kasutage muudel eesmärkidel, mis on vastuolus selle ettenähtud otstarbega.

Hz maandatud pistikupesa.

Tööohutuse suurendamiseks ärge ühendage mitut elektriseadet ühe vooluahelaga korraga.

1. Olge eriti ettevaatlik seadme kasutamisel, kui läheduses on lapsed. Lastel ei tohi lasta seadmega mängida. Ärge lubage lastel ega isikutel, kes ei tunne seadet, seda kasutada.
2. HOIATUS: Seda seadet võivad kasutada üle 8-aastased lapsed ja vähenenud füüsiliste, sensoorsete või vaimsete võimetega inimesed või inimesed, kellel puuduvad seadmega seotud kogemused või teadmised, kui neid jälgitakse või neile on antud juhiseid selle kohta, kuidas varustust kasutada. juhised seadme ohutu kasutamise kohta ja on teadlikud selle kasutamisega seotud ohtudest. Lapsed ei tohiks mängida varustusega . __ Seadet ei tohi puhastada ja hooldada lapsed, välja arvatud juhul, kui nad on vanemad kui 8 aastat ja neid tegevusi tehakse järelevalve all.
3. Kui olete selle kasutamise lõpetanud, eemaldage pistik pistikupesast, hoides pistikupesast käega kinni. ÄRGE tömmake toitejuhtmest.
4. Ärge kastke kaablit, pistikut ega kogu seadet vette või muusse vedelikku. Ärge jätke seadet ilmastikutingimuste kätte (vihm, päike jne) ega kasutage seda kõrge õhuniiskusega tingimustes (vannitoad, niisked matkamajad).
5. Kontrollige perioodiliselt toitejuhtme seisukorda. Kui toitejuhe on kahjustatud, tuleb see ohu vältimiseks välja vahetada spetsialiseeritud remonditöökojas.
6. Ärge kasutage seadet, kui toitejuhe on kahjustatud, kui see on maha kukkunud või mingil viisil kahjustatud või kui see ei tööta normaalselt. Ärge parandage seadet ise, kuna see võib põhjustada elektrilöögi. Viige kahjustatud seade kontrollimiseks või

parandamiseks vastavasse teeninduskeskusesse. Kõiki remonditöid võivad teha ainult volitatud teeninduspunktid. Valesti teostatud remont võib kasutajat tõsiselt ohustada.
10. Asetage seade jahedale, stabiilsele, ühtlasele pinnale, eemal kuumadest köögiseadmetest nagu: elektripliit, gaasipõleti jne.
11. Årge kasutage seadet süttivate materjalide läheduses.
12. Toitejuhe ei tohi rippuda üle laua serva ega puudutada kuumi pindu.
13. Ärge jätke sisselülitatud seadet ega toitepistikut järelevalveta.
14. Täiendava kaitse tagamiseks on soovitav elektriahelasse paigaldada rikkevoolukaitse (RCD), mille nimijääkvool ei ületa 30 mA . Sellega seoses võtke ühendust spetsialistiga elektrikuga.

1. Ärge kasutage seadet vee lähedal, nt duši all, vannis või veega valamu konal.

2. Kui seadet kasutatakse vannitoas, eemaldage see pärast kasutamist pistikupesast, sest vee lähedus kujutab endast ohtu isegi siis, kui seade on välja lülitatud.

3. Ärge laske seadmel ega toiteallikal märjaks saada. Kui seade kukub vette, eemaldage kohe pistik või toitejuhe pistikupesast. Ärge pange käsi vette, kui seade on vooluvõrku ühendatud. Enne uuesti kasutamist peab seda kontrollima kvalifitseeritud elektrik.
4. Ärge käsitsege seadet ega toiteallikat märgade kätega.
5. Radiaator tuleks asetada ainult tasasele ja stabiilsele pinnale
6. Enne pistiku pistikupesast eemaldamist lülitage kütteseade alati välja ja keerake termostaadi nupp miinimumasendisse.
7. Årge kasutage kütteseadet kõrge õhuniiskusega ruumides – vannitoad, dušid, basseinid jne. Niiskus võib põhjustada lühise ja seadet kahjustada.
8. Töötav kütteseade peab olema kogu aeg nähtaval kohal ja järelevalve all. Kui lahkute ruumist, kus kütteseade töötab, lülitage see alati välja. Kui kütteseade ei tööta, eemaldage alati pistik pistikupesast.
9. Årge ühendage kütteseadet automaatse väljalülitusseadmega, näiteks termoregulaatori või taimeriga.
10. Tuleohtlikud materjalid, nt mööbel, voodipesu, paber, riided, kardinad jms, tuleks hoida kerisest vähemalt ühe meetri kaugusel.
11. Årge katke seadet töötamise ajal ega asetage sellele esemeid. Ärge kasutage seadet riiete kuivatamiseks.
12. Toitejuhet ei saa asetada radiaatorist kõrgemale ning see ei tohiks puudutada selle kuumi pindu ega asuda nende läheduses. Ärge asetage soojapuhurit pistikupesa alla.
13. Küttepinnad võivad soojeneda temperatuurini üle 60 °C. Soojendi tuleks asetada kohta, kus lapsed ja loomad sellele ei pääse.
14. Seadet ei saa paigaldada ega kasutada sõidukites.
15. Seadme sees on osi, mis võivad olla kuumad või tekitada sädemeid. Ârge lülitage kütteseadet sisse kohtades, kus kasutatakse või hoitakse selliseid materjale nagu bensiin, värv või muud tuleohtlikud ained.

SOOJENDAJA KOOSTAMINE

Enne küttekeha kasutamist tuleb jalad (karbis eraldi kaasas) seadme külge kinnitada. Need tuleb kinnitada kerise aluse külge, kasutades kaasasolevat 4 isekeermestavat kruvi, jälgides, et need paikneksid öigesti küttekeha külgliistude alumistes otstes. Vaata pilti D.

ENNE ESIMEST KASUTAMIST

Ärge kasutage kütteseadet, kui jalad pole öigesti kokku pandud.

Arge asetagé seadet väga kõrgé kuhjaga vaipadele. Veenduge, et seade ei asuks kardinate või mööbli läheduses, kuna see võib tekitada tuleohu.

Asetage seade tasasele, ühtlasele pinnale.

Enne šeadme ühest kohast teise viimist eemaldage seade alati vooluvõrgust.

HOIATUS: Küttekehade esmakordsel sisselülitamisel või pärast seda, kui neid ei ole pikka aega kasutatud, on normaalne, et kütteelemendid võivad eraldada lõhna ja suitsu. Lõhn ja aurud kaovad pärast lühikest kasutusaega.

HOIATUS: termilise väljalülituse tahtmatust lähtestamisest tuleneva ohu vältimiseks ei tohi seda seadet toita välise lülitusseadme (nt taimeri) kaudu ega ühendada vooluringiga, mida utiliit regulaarselt sisse ja välja lülitab.

HOIATUS: Årge kasutage seda kütteseadet väikestes ruumides, kui neis viibivad inimesed, kes ei saa ruumist üksi lahkuda, välja arvatud juhul, kui on tagatud pidev järelevalve.

Seadmé kirjeldus: Konvektorsoojeendi termostaadi ja turboventilaatoriga MS7741 – vaata pilti A

1.Kangid 2.Juhtpaneel

3.Jalad 4.Öhu sisselaskevõre

1. Öhu väljalaskevõre 6. Termostaadi nupp

2. Ventilaatori lüliti 8. Küttevõimsuse klahvlülitid

9.Taimeri nupp 9A. Segmendi asend: välja lülitatud

9B. Segmendi asukoht: sisse lülitatud

1. Lükake taimeri lülitit

SEADME KASUTAMINE

KÜTTE TÖÖ

1. Uhendage kütteseade sobivasse pistikupessa.

2. Keerake termostaadi nupp (6) lõpuni pääripäeva maksimaalse seadistuseni "MAX".

3. Lülitage kütteelemendid'külgpäneelil ölevate klahvlülitite (8) abil sisse. Kui kütteelemendid on peal, süttivad lülitid (8) punase tulega. Küttevõimsust on 3 astet: 750W, 1250W ja 2000W. Maksimaalse soojusvõimsuse saavutamiseks peavad mölemad lülitid olema sisse lülitatud.

4. Kui soovitud ruumitemperatuur on saavutatud, tuleb termostaadi nuppu (6) aeglaselt vastupäeva keerata, kuni on kuulda termostaadi klöpsatust ja elementide lülitite (8) tuled kustuvad. Pärast seda hoiab seade ruumis öhutemperatuuri seatud temperatuuril, lülitudes automaatselt sisse ja välja.

VENTILAATORI TÖÖ

Ruumi kütmise kiirendamiseks ja rohkem sooja öhu saamiseks lülitage sisse ventilaatori lüliti (7), kui küttevõimsuse klahvlülitid (8) on sisse lülitatud. Ventilaatori lüliti (7) saate sisse lülitada ka siis, kui küttevõimsuse klahvlülitid (8) on välja lülitatud, et ruumis öhuringlust suurendada.

TAIMERI TÖÖ

See mudel on varustatud ka 24-tunnise kellaga, mille ümbermöödul on 96 segmenti, millest igaüks tähistab 15 minutit. Selle taimeriga saate valida aja ja perioodi(de) kestuse, mille jooksul kütteseade töötab mis tahes ajapilus 24 tunni jooksul.

* Keskäsendis (tähistatud kellasümboliga) lülitab taimer küttekeha segmentide määratud aegadel sisse ja välja (vt Taimeri seadistamine allpool).

* "l"-ga tähistatud asendis töötab taimer edasi (kella miniosuti pöörleb termostaadi nupu väikese kella sees), kuid see ei tööta töhusalt (ei lülita sisse ja ei lülita kütet välja). Toidet antakse pidevalt kütteseadmesse. See võimaldab kütteseadmel vajaduse korral kogu aeg sisse lülitada.

* "0"-ga tähistatud asendis töötab taimer edasi (minikella osuti pöörleb), kuid kütteseadmele ei anta toidet.

Taimeri seadistamine

Veenduge, et taimeri nupul (9) olev liuglüliti (10) oleks kellasümboli körval keskmises asendis.

Pöörake taimeri välimist röngast päripäeva, kuni praegune kellaaeg on noolekursoriga ühel joonel, st kui taimeri seadistamise aeg on kell 20.00, pööra välimist röngast, kuni number 20 on noolega ühel joonel. osuti.

Seadistage aeg, mille jooksul kütteseade peab töötama, liigutades rönga sees asuvaid punaseid segmente. Segment lülitub sisse (vaata pifti C ajavahemikus 16:00–21:00, kokku 5 tundi), kui see libistaftakse rönga VAL|Sservani. Liigutage soovitud tööperioodi(de)le vastavat segmentide arvu, üks segment tähendab 15 minutit tööd. Pideva kütmise vajaduse korral 3-tunnise perioodi jooksul alates kella 20-st. seejärel libistage numbrite 20 ja 23 vahel oleva rönga 12 külgneva segmendi välisserva.

Kui see on seadistatud, töötab kütteseade programmeeritud aegadel iga päev. Pange tähele, et kütteseade peab alati olema ühendatud pistikupessa, kütteelementide (8) klahvlülitid peavad olema sisselülitatud asendis ja termostaadi nupp (6) peab olema sobivas asendis, et seade hakkaks soojendama.

Segment lülitub välja, kui see libistatakse rõnga keskele (vaadake pilti C vahemikus 21:00-16:00, kokku 7 tundi).

Kui kütteseade peab pidevalt töötama, tuleb taimeri liuglüliti (10) seada asendisse "I".

Kui hiljem on vaja taimeriga tööle naasta, tuleb taimeri liuglüliti (10) seada keskasendisse (kell).

Märkus. Taimerrežiimis kāsutamisel tuleb arvestada asjaoluga, et kütteseade võib järelevalveta sisse lülituda.

PUHASTAMINE JA HOOLDUS

Veenduge, et seade poleks kuum. Enne puhastamist eemaldage pistik pistikupesast, Hoidke sisse- ja väljalaskeavad puhtad.

Puhastage kütteseade väljastpoolt niiske lapiga pühkides ja poleerige kuiva lapiga. Arge kasutage puhastusvahendeid ega

abrasiivseid aineid ega laske vett kütteseadmesse sattuda. Ärge kastke seadet vette. Pakkige seade tolmu eest kaitsmiseks kotti. Hoidke seda jahedas ja kuivas kohas kuni järgmise kasutamiseni.

ÜLEKUUMEMISE KAITSE

Seade on varustatud turvasüsteemiga, mis katkestab automaatselt ülekuumenemise korral kütteseadme voolu. Kui see juhtub, lülitage seade välja, eemaldage pistik vooluvörgust ja oodake, kuni seade on maha jahtunud (umbes 10 minuti pärast).

TEHNILISED ANDMED

Pinge: 220-240V\~50Hz

Võiimsus: 1800-2000W

Hoolitse keskkonnakaitse eest.Kartongist pakendid vii makulatuuri. Kilekotid (PE) viska kasutatud plastiku jaoks ettenähtud mahutitesse. Kasutatud seadmed vii selleks ettenähtud kogumispunktidesse, sest seadmes leiduvad ohtlikud elemendid võivad olla kahjulikud keskkonnale. Elektriseadmed tuleb anda nii ära, et seadet ei saaks enam uuesti kasutada. Kui seadmes on patareid, tuleb need välja võtta ja anda eraldi kogumispunkti. Seadet ei tohi visata olmejäätmete konteineritesse!!
