HASZNÁLATI ÚTMUTATÓ HDC Advanced Kärcher

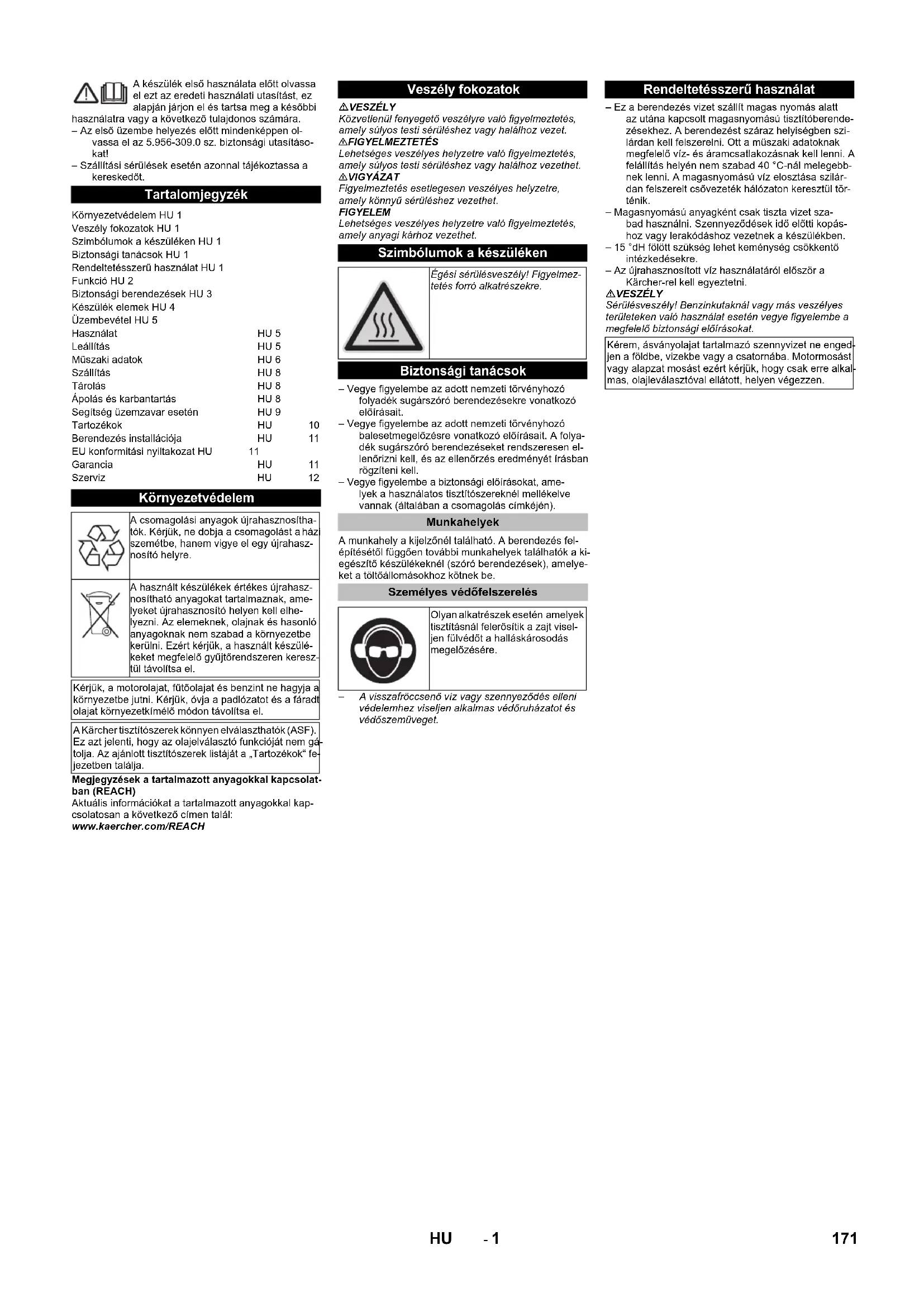

170 RU- 1 A készülék első használata előtt olvassa el ezt az eredeti használati utasítást, ez alapján járjon el és tartsa meg a későbbi használatra vagy a következő tulajdonos számára. – Az első üzembe helyezés előtt mindenképpen ol- vassa el az 5.956-309.0 sz. biztonsági utasításo- kat! – Szállítási sérülések esetén azonnal tájékoztassa a kereskedőt. Megjegyzések a tartalmazott anyagokkal kapcsolat- ban (REACH) Aktuális információkat a tartalmazott anyagokkal kap- csolatosan a következő címen talál: www.kaercher.com/REACH VESZÉLY Közvetlenül fenyegető veszélyre való figyelmeztetés, amely súlyos testi sérüléshez vagy halálhoz vezet. 몇 FIGYELMEZTETÉS Lehetséges veszélyes helyzetre való figyelmeztetés, amely súlyos testi sérüléshez vagy halálhoz vezethet. 몇 VIGYÁZAT Figyelmeztetés esetlegesen veszélyes helyzetre, amely könnyű sérüléshez vezethet. FIGYELEM Lehetséges veszélyes helyzetre való figyelmeztetés, amely anyagi kárhoz vezethet. – Vegye figyelembe az adott nemzeti törvényhozó folyadék sugárszóró berendezésekre vonatkozó előírásait. – Vegye figyelembe az adott nemzeti törvényhozó balesetmegelőzésre vonatkozó előírásait. A folya- dék sugárszóró berendezéseket rendszeresen el- lenőrizni kell, és az ellenőrzés eredményét írásban rögzíteni kell. – Vegye figyelembe a biztonsági előírásokat, ame- lyek a használatos tisztítószereknél mellékelve vannak (általában a csomagolás címkéjén). A munkahely a kijelzőnél található. A berendezés fel- építésétől függően további munkahelyek találhatók a ki- egészítő készülékeknél (szóró berendezések), amelye- ket a töltőállomásokhoz kötnek be. – A visszafröccsenő víz vagy szennyeződés elleni védelemhez viseljen alkalmas védőruházatot és védőszemüveget. – Ez a berendezés vizet szállít magas nyomás alatt az utána kapcsolt magasnyomású tisztítóberende- zésekhez. A berendezést száraz helyiségben szi- lárdan kell felszerelni. Ott a műszaki adatoknak megfelelő víz- és áramcsatlakozásnak kell lenni. A felállítás helyén nem szabad 40 °C-nál melegebb- nek lenni. A magasnyomású víz elosztása szilár- dan felszerelt csővezeték hálózaton keresztül tör- ténik. – Magasnyomású anyagként csak tiszta vizet sza- bad használni. Szennyeződések idő előtti kopás- hoz vagy lerakódáshoz vezetnek a készülékben. – 15 °dH fölött szükség lehet keménység csökkentő intézkedésekre. – Az újrahasznosított víz használatáról először a Kärcher-rel kell egyeztetni. VESZÉLY Sérülésveszély! Benzinkutaknál vagy más veszélyes területeken való használat esetén vegye figyelembe a megfelelő biztonsági előírásokat. Tartalomjegyzék Környezetvédelem HU 1 Veszély fokozatok HU 1 Szimbólumok a készüléken HU 1 Biztonsági tanácsok HU 1 Rendeltetésszerű használat HU 1 Funkció HU 2 Biztonsági berendezések HU 3 Készülék elemek HU 4 Üzembevétel HU 5 Használat HU 5 Leállítás HU 5 Műszaki adatok HU 6 Szállítás HU 8 Tárolás HU 8 Ápolás és karbantartás HU 8 Segítség üzemzavar esetén HU 9 Tartozékok HU 10 Berendezés installációja HU 11 EU konformitási nyiltakozat HU 11 Garancia HU 11 Szerviz HU 12 Környezetvédelem A csomagolási anyagok újrahasznosítha- tók. Kérjük, ne dobja a csomagolást a házi szemétbe, hanem vigye el egy újrahasz- nosító helyre. A használt készülékek értékes újrahasz- nosítható anyagokat tartalmaznak, ame- lyeket újrahasznosító helyen kell elhe- lyezni. Az elemeknek, olajnak és hasonló anyagoknak nem szabad a környezetbe kerülni. Ezért kérjük, a használt készülé- keket megfelelő gyűjtőrendszeren keresz- tül távolítsa el. Kérjük, a motorolajat, fűtőolajat és benzint ne hagyja a környezetbe jutni. Kérjük, óvja a padlózatot és a fáradt olajat környezetkímélő módon távolítsa el. A Kärcher tisztítószerek könnyen elválaszthatók (ASF). Ez azt jelenti, hogy az olajelválasztó funkcióját nem gá- tolja. Az ajánlott tisztítószerek listáját a „Tartozékok“ fe- jezetben találja. Veszély fokozatok Szimbólumok a készüléken Égési sérülésveszély! Figyelmez- tetés forró alkatrészekre. Biztonsági tanácsok Munkahelyek Személyes védőfelszerelés Olyan alkatrészek esetén amelyek tisztításnál felerősítik a zajt visel- jen fülvédőt a halláskárosodás megelőzésére. Rendeltetésszerű használat Kérem, ásványolajat tartalmazó szennyvizet ne enged- jen a földbe, vizekbe vagy a csatornába. Motormosást vagy alapzat mosást ezért kérjük, hogy csak erre alkal- mas, olajleválasztóval ellátott, helyen végezzen. 171HU- 2 1 Szennyfogó (gyárilag)2 Hőmérséklet érzékelő3 Vízhiány biztosíték4Úszótartály5 Előnyomó szivattyú(opcionális)6 Forgattyútengely szivattyú7 Biztonsági szelep8 Elektromotor9 Visszacsapó szelep10 Magasnyomású tömlő11 Nyomásérzékelő magasnyomáshoz12 Túlfolyó szelep13 Átfolyásmérő14 Úszószelep15 Zárószelep (gyárilag)16 Zárószelep (gyárilag)A Csővezeték/magasnyomás kimeneteB VízellátásCTúlfolyó Funkció Folyási vázlat

172 HU- 3 A vizet az úszótartálytól a szivattyú szívóoldalához ve- zeti. A vízszintet az úszótartályban az úszószelep tartja állandóan. Az úszószelep meghibásodása esetén a víz a túlfolyón keresztül folyik le. A vízellátás zavara esetén a vízhiány biztosíték hibaüzenetet küld a vezérlésnek. Az elektromotor hajtja a forgattyútengely szivattyút. A szivattyú magasnyomás alatt szállítja a vizet a nyomás oldalra. A magasnyomású víz a túlfolyó szelepen és a nyomás érzékelőn keresztül jut a magasnyomású kimenethez. Ezután következik az üzemeltető magasnyomású háló- zata. A ki nem vett vizet a túlfolyó szelep az úszótartályhoz vezeti vissza. Ha minden felhasználó le van állítva, ak- kor a túlfolyószelep teljesen az úszótartályhoz vissza- vezetésre kapcsol át. Ha a nyomás a kimenetnél a túl- folyószelep ellenére meghaladja a maximális üzemi nyomást, akkor kinyílik a biztonsági szelep. – A kioldó gombbal lehet visszaállítani a készülék üzemkész állapotát. Ha a nyomás a megadott be- kapcsolási pont alá csökken a rendszerben egy kézi szórópisztoly kinyitása által, akkor a magas- nyomású szivattyúk bekapcsolnak. Az első szivattyút a frekvencia-átalakító kapcsolja be, minden további szivattyút közvetlenül a háló- zatról lehet üzemeltetni. – Ha az átfolyásmérő a túlfolyó szelepnél, járó szi- vattyú mellett és minden kézi szórópisztoly bezárá- sa után kiold, akkor a szivattyúk, változóan beállít- ható késleltetés után, ismét kikapcsolnak. – Ha a berendezés készenléti állapotban van és a magasnyomású szivattyúk nincsenek üzemben, akkor egy olyan időkapcsoló indul be, amely a be- rendezés üzemkész állapotát a beállított idő lejárta után visszaállítja. A biztonsági berendezések a felhasználó védelmét szolgálják és nem szabad őket hatályon kívül helyezni vagy működésükben megkerülni. A vízhiány biztosíték megakadályozza, hogy a magas- nyomású szivattyúk vízhiány esetén bekapcsolódjanak. A hőmérséklet érzékelő túl magas vízhőmérséklet el- érése esetén kikapcsolja a készüléket. A tekercselés védő érintkező a szivattyú hajtómű teker- cselésében a motort termikus túlterhelés esetén kikap- csolja. – A biztonsági szelep kinyílik, ha a túlfolyószelep meghibásodik. – A biztonsági szelep gyárilag van beállítva és le- plombálva. Beállítást csak a szerviz végezhet. – Ha minden kézi szórópisztoly le van zárva, kinyílik a túlfolyószelep és a teljes vízmennyiség visszafo- lyik az úszótartályhoz. A beállított késleltetési idő után a magasnyomású szivattyúkat az átfolyásmé- rőn keresztül kikapcsolja. – A ki nem vett vízmennyiség a túlfolyó szelepen ke- resztül visszafolyik az úszótartályba. Ha a kézi szórópisztolyt ismét kinyitják, akkor a magas- nyomású szivattyúk a nyomásérzékelőn keresztül ismét bekapcsolnak. Vízellátás Szivattyúk Magasnyomás-oldal Nyomásszabályozás Vezérlés Biztonsági berendezések Vízhiány biztosíték úszótartály Hőmérséklet érzékelő Tekercselés védő érintkező Biztonsági szelep Túlfolyószelep átfolyásmérővel Nyomásérzékelő magasnyomáshoz 173HU- 4 1Úszótartály 2 Úszószelep 3 Vízcsatlakozás 4 Elektromotor 5 Biztonsági szelep 6 Nyomástároló 7 Olaj leengedési csavar 8 Oljaszint kijelzés 9 Olajtartály 10 Magasnyomású szivattyú 11 Szűrő szellőző 12 Főkapcsoló 13 Kapcsolószekrény 14 Kilépő szűrő 15 Elülső burkolólemez 16 Előnyomó szivattyú (opcionális) 17 Magasnyomású tömlő 18 Display 19 Hőmérséklet érzékelő 20 Vízhiány biztosíték 21 Átfolyásmérő 22 Nyomásérzékelő magasnyomáshoz 23 Túlfolyó szelep 24 Magasnyomású csatlakozás Készülék elemek

174 HU- 5 VESZÉLYSérülésveszély! A készüléknek, vezetékeknek, magas-nyomású tömlőknek és csatlakozásoknak kifogástalan állapotban kell lenni. Ha a készülék állapota nem kifo-gástalan, akkor nem szabad használni.A felhasználónak rendeltetésszerűen kell használnia a készüléket. Figyelembe kell venni a helyi viszonyokat, és a készülékkel történő munkavégzés során ügyelni kell másokra, főként a gyerekekre.A készüléket nem szabad felügyelet nélkül hagyni, amíg üzemel. VESZÉLY– Forrázásveszély forró víz által! A vízsugarat ne irá-nyítsa személyek vagy állatok felé.– Égési sérülésveszély a berendezés forró alkatré-szei által! Forró víz üzemnél ne érjen a nem szige- telt csővezetékekhez és a tömlőkhöz. A sugárcsö- vet csak a markolatnál fogja.– Mérgezés- vagy marásveszély tisztítószerek által! Vegye figyelembe a tisztítószerekre vonatkozó ja-vaslatokat. A tisztítószerek illetéktelenek számára nem hozzásférhető módon tárolja. VESZÉLYÉletveszély áramütés által! Ne irányítsa a vízsugarat a következő berendezések felé:– Elektromos készülékek és berendezések,– magára erre a berendezésre, – semmilyen áramvezető alkatrészre a munkaterüle- ten. A sugárcsőből kilépő vízsugár által visszalökőerő kelet-kezik. A hajlított sugárcső miatt ez az erő felfelé hat. VESZÉLY – Sérülésveszély! A sugárcső visszalökő ereje kibil- lentheti Önt egyensúlyából. Ön eleshet. A sugár-cső elrepülhet és személyek sérülését okozhatja. Keressen egy biztos helyet és fogja erősen a szó-rópisztolyt. A kézi szórópisztoly karját soha ne szo-rítsa le.– A vízsugarat nem szabad másokra vagy saját ma-gára irányítani ruházat vagy lábbeli tisztítása céljá- ból. – Sérülésveszély elrepülő tárgyak által! Elrepülő le- tört darabok vagy tárgyak személyek vagy állatok sérülését okozhatják. Ne irányítsa a vízsugarat tö-rékeny vagy szabadon álló tárgyak felé.– Balesetveszély rongálódás következtében! Gumi-abroncsokat és szelepeket minimum 30 cm távol-ságból tisztítsa. VESZÉLYVeszély egészségre ártalmas anyagok által! A követke-ző anyagokat ne permetezze le, mivel egészségre ártal-mas anyagok kavarodhatnak fel:– azbeszt tartalmú anyagok,– Olyan anyagok, amelyek egészségre ártalmas anyagokat tartalmazhatnak. VESZÉLY– Sérülésveszély a kiáramló, esetlegesen forró víz-sugár által! Csak az eredeti Kärcher-magasnyomá-sú tömlők vannak optimálisan beállítva a berende-zéshez. Más tömlők használata esetére nem válla-lunk garanciát.– Egészségi ártalom tisztítószerek által! Az adott esetben hozzákevert tisztítószer miatt a készülék- ből kijövő víznek nincs ivóvíz minősége. – Halláskárosodás veszélye zaj felerősítő alkatré- szeken való munka által! Ebben az esetben visel-jen fülvédőt.몇 FIGYELMEZTETÉSA készülék hosszabb használati ideje esetén a kezek-ben vibráció okozta vérkeringési zavar léphet fel.Általánosan érvényes használati időt nem lehet megha-tározni, mert ez több befolyásoló tényezőtől függ:– Személyes hajlam a rossz vérkeringésre (gyakran hideg ujjak, ujjak bizsergése).– Alacsony környezeti hőmérséklet. Viseljen meleg kesztyűt a kéz védelmére.– Az erős markolás gátolja a vérkeringést.– A folyamatos üzem rosszabb, mint a szünetekkel megszakított üzem.A készülék rendszeres, hosszan tartó használatánál és a megfelelő jelek (például ujjak zsibbadása, hideg ujjak) ismételt előfordulásánál orvosi vizsgálatot ajánlunk.Megjegyzés: A szöveg angol nyelven jelenik meg.A Kibiztosító gombB LCD kijelzőC Oszlop-kijelző (mezőnként az előirányzott nyomás kb. 20%-a) D Hibajelzés 1-4 szivattyúE Érték megváltoztatása (-) vagy a kurzor balra moz-gatásávalF Érték megváltoztatása (+) vagy a kurzor jobbra mozgatásávalG Jóváhagyás gomb (OK)H Megszakítás (ESC)I RendszernyomásJ Többszörös hibaK VízhiányL Az adott szivattyú be van kapcsolva– A berendezés készenléti állapota esetén felváltva jelenik meg a magasnyomású szivattyúk üzemórá-ja és az üzemi nyomás.– Hibák kioldásakor ezek a kijelzők jelennek meg fel-váltva (lásd „Segítség üzemzavar esetén“). VESZÉLYSérülésveszély a kiáramló, esetlegesen forró vízsugár által! VESZÉLY Ellenőrize a nagynyomású tömlő épségét minden hasz- nálat előtt. A sérült nagynyomású tömlőt azonnal ki kell cserélni. Minden használat előtt ellenőrizze a magasnyomá-sú tömlőt, csővezetékeket, szerelvényeket és a su-gárcsövet, hogy nem rongálódtak-e meg. Ellenőrizze a tömlőkapcsolat biztos elhelyezkedé-sét és vízzáróságát. A kulcsos kapcsolót forgassa a „0“ helyzetbe. Zárja el a víztápláló-vezetéket. Nyomja meg a kézi szórópisztolyt, amíg a készülék nyomás mentes lesz. Nyissa ki a vízvezetéket. A kulcsos kapcsolót forgassa a „1“ helyzetbe. Kioldó gombot megnyomni. Tisztítás elvégzése.Megjegyzés:A beállított késleltetési időt (min. 30 má-sodperc) meghaladó tisztítási szünet esetén a készülék leáll. Ezzel egy időben egy beállítható készenléti üzem-idő indul el. Az üzemkész állapot időn belül a készülék automatikusan beindul a kézi szórópisztoly kinyitása ál-tali nyomáscsökkenés következtében. Kioldó gombot megnyomni. A kulcsos kapcsolót forgassa a „0“ helyzetbe. Zárja el a víztápláló-vezetéket. Nyomja meg a kézi szórópisztolyt, amíg a készülék nyomás mentes lesz. Biztosítsa a kézi szórópisztolyt a biztonsági pecek-kel véletlenszerű kinyitás ellen.Hosszabb üzem szüneteknél vagy ha fagymentes fel-szerelés nem lehetséges, a következő intézkedéseket végezze le (lásd az „Ápolás és karbantartás“ fejezet, „Fagyás elleni védelem“ részét): Víz leeresztése. Öblítse át a készüléket fagyállószerrel Kapcsolja ki és biztosítsa a főkapcsolót. Üzembevétel Használat Biztonsági tanácsok

Készülék vibrációKijelzőAz üzemképes állapotba hozásKikapcsolás vészhelyzetbenA készülék bekapcsolásaAz üzemképes állapot visszaállításaA készülék kikapcsolása A B C D E F G H I J K L Leállítás 175HU- 6 Műszaki adatok HDC 60/10 HDC 90/10 HDC 120/10 HDC 60/10 H HDC 90/10 H HDC 120/10 H Teljesítményre vonatkozó adatok Munkanyomás MPa (bar) 10 (100) 10 (100) 10 (100) 10 (100) 10 (100) 10 (100) Max. üzemi túlnyomás (biztonsá- gi szelep) MPa (bar) 14 (140) 14 (140) 14 (140) 14 (140) 14 (140) 14 (140) Szállított mennyiség l/h (l/min) 6000 (100) 9000 (150) 12000 (200) 6000 (100) 9000 (150) 12000 (200) Vízcsatlakozás Hozzáfolyási mennyiség (min.) l/h (l/min) 6000 (100) 9000 (150) 12000 (200) 6000 (100) 9000 (150) 12000 (200) Hozzáfolyási nyomás (min.) MPa (bar) 0,15 (1,5) 0,15 (1,5) 0,2 (2,0) 0,15 (1,5) 0,15 (1,5) 0,2 (2,0) Hozzáfolyási nyomás (max.) MPa (bar) 0,6 (6) 0,6 (6) 0,6 (6) 0,6 (6) 0,6 (6) 0,6 (6) Hozzáfolyási hőmérséklet (max.) °C 60 60 60 85 85 85 Elektromos csatlakozás Áramfajta -- 3~3~3~3~3~3~ Frekvencia Hz 50 50 50 50 50 50 Feszültség V 400 400 400 400 400 400 Csatlakozási teljesítmény kW 22 34 45 23,5 35,5 46,5 Elektromos biztosíték (lomha) A 50 80 100 50 80 100 Védelmi fokozat -- IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 Védelmi osztály -- I I I I I I Elektromos ellátó vezeték mm

4x 16 4x 35 4x 35 4x 16 4x 35 4x 35 Méretek és súly Hossz mm 1168 1168 1168 1168 1168 1168 szélesség mm 800 800 800 800 800 800 magasság mm 1469 1469 1881 1881 1881 1881 Tipikus üzemi súly kg 450,1 545,1 650,1 470,1 565,1 670,1 Az EN 60335-2-79 szerint megállapított értékek Zaj kibocsátás Hangnyomás szint L

dB(A) 111111 Kéz-kar vibrációs kibocsátási érték Kézi szórópisztoly m/s

3,63 3,63 3,63 3,63 3,63 3,63 Sugárcső m/s

1,0 1,0 1,0 1,0 1,0 1,0 A kivétel oka az (EU) 2019/1781 rendelet I. mellékletének 2. szakaszának 12. pontja szerint: a) 176 HU- 7 A HDC 120/XX ábrázolása burkolólemezek nél- kül A Magasnyomású csatlakozásB VízcsatlakozásC Legkisebb távolság a faltólD Kapcsolószekrény helyigényeMéret lap

F TerületH magasság 177HU- 8 Az illetékes Kärcher-kereskedővel karbantartási szer- ződést köthet a készülékre. A készüléket fagytól védett helyiségekben ajánlott felál- lítani. Fagyveszély esetén, pl. külső installációknál, a készüléket ki kell üríteni és fagyállószerrel át kell öblíte- ni. Csavarja le a víztápláló-vezeték tömlőt és a ma- gasnyomású tömlőt. A készüléket max. 1 percig hagyja menni, amíg a szivattyú és a vezetékek kiürülnek. Megjegyzés: Vegye figyelembe a fagyállószer gyártó- jának az alkalmazásra vonatkozó előírásait. Teljesen töltse fel az úszótartályt kereskedelmi for- galomban kapható fagyállószerrel. A felfogó edényt helyezze a magasnyomás kime- net alá. Kapcsolja be a készüléket és addig hagyja menni, amíg az úszó tartály vízhiány biztosítéka üzembe lép és a készülék kikapcsol. Ez bizonyos fokú korrózió védelmet is biztosít. Szállítás 몇 VIGYÁZAT Sérülés- és rongálódásveszély! Szállítás esetén vegye figyelembe a készülék súlyát. Járművel történő szállítás esetén a készüléket az adott irányelveknek megfelelően kell csúszás és borulás ellen biztosítani. Tárolás 몇 VIGYÁZAT Sérülés- és rongálódásveszély! Tárolás esetén vegye figyelembe a készülék súlyát. Ápolás és karbantartás VESZÉLY Sérülésveszély! Minden karbantartási- és javítási munka esetén ki kell kapcsolni a főkapcsolót. Karbantartási terv Időpont Tevékenység érintett részegység Megvalósítás ki végzi naponta Kézi szórópisztoly el- lenőrzése Kézi szórópisztoly Ellenőrizze, hogy a kézi szórópisztoly tömítése jól zár-e. Ellen- őrizze a biztosíték funkcióját akaratlan használat ellen. Cserélje ki a hibás kézi szórópisztolyokat. Kezelő Magasnyomású töm- lők ellenőrzése Kimeneti vezetékek, tömlők a munkaké- szülékhez Vizsgálja meg a tömlőket esetleges sérülésekre. A sérült töm- lőket azonnal cserélje ki. Balesetveszély! Kezelő hetente vagy 40 üzemóra után A berendezés tömíté- sének ellenőrzése teljes berendezés Szivattyú, túlfolyó szelep és vezetékrendszerek tömítettségé- nek vizsgálata. A szivattyú alatti olaj vagy percenként több mint 3 csepp szivárgása esetén értesítse a szerviz szolgálatot. Szi- várgási furatokat szabadon hagyni. Kezelő/Szerviz szolgálat olajszintet ellenőrizni Olajszint kijelző a szivattyún Ha az olaj tejes, ki kell cserélni. Kezelő Ellenőrizze a olajszin- tet Olajszint kijelző a szivattyún Ellenőrizze a szivattyú olajszintjét. Szükség esetén töltsön utá- na olajat (megrend. szám 6.288-016). Kezelő havonta vagy 200 üzemóra után Ellenőrizze a szivat- tyút Magasnyomású szivattyú Ellenőrizze, hogy a szivattyú nem szivárog-e. Több, mint 3 csepp víz per perc esetén értesítse a szerviz szolgálatot. Kezelő Vízhiány biztosíték el- lenőrzése Úszókapcsoló az úszótartályban A vízhiány biztosíték úszóját kb. 5 másodperc után nyomja le és ellenőrizze a hiba kijelzést a vezérlőpanelen. Adott esetben tá- volítsa el a lerakódásokat. Szerviz Úszószelep ellenőrzé-

Úszótartály A vízszintnek 40 mm-el a túlfolyó alatt kell lenni. Zárt úszósze- lep esetén nem szabad víznek kilépni. A beállítást lásd a Szer- viz kézikönyvben. Szerviz Utánfutási időt ellen- őrizni. Vezérlés Felhasználó (pl. kézi szórópisztoly) bezárása. Az utánfutási idő után a szivattyúnak ki kell kapcsolni. Kezelő Automatikus bekap- csolás ellenőrzése Nyomásérzékelő A szivattyú áll, mivel nem történik vízvétel. Nyissuk ki a kézi szórópisztolyt. Ha a nyomás a magasnyomású hálózatban a bekapcsolási pont alá süllyed, akkor a szivattyúnak be kell kap- csolni. Kezelő Tömlőbilincsek után- húzása Minden tömlőbilincs A tömlőbilincseket nyomatékkulccsal utánhúzni. A meghúzási nyomaték 28 mm névleges átmérőig = 2 Nm, 29 mm-től = 6Nm. Kezelő félévente vagy 500 üzemó- ra után Olajcsere Magasnyomású szivattyú Olaj leeresztése. 1 liter új olajat (megrend. szám 6.288-016.0) töltsön be. Ellenőrizze az olajszint kijelzőn feltöltési szintet. Kezelő félévente vagy 1000 üze- móra után Vizsgálja meg a ké- szüléket vízkőlerakó- dásokra Teljes vízrendszer A szelepek vagy szivattyúk működési zavarai v ízkövességre utalhatnak. Adott esetben végezze el a vízkőtelenítést. Kiképzett kezelő a vízkőtelenítésre Szorítók utánhúzása Kapcsolószekrény Minden szorítót a szerelési egység fő áramkörében utánhúzni. Villanyszerelő évente Biztonsági ellenőrzés teljes berendezés Biztonság ellenőrzés a folyadéksugárzóra vonatkozó irányel- vek alapján. Szakértő a környezeti adottságoktól függ A szellőző szűrősziva- csának ellenőrzése Kapcsolószekrény A szellőző szűrőszivacsát szennyeződésre ellenőrizni, és adott esetben tisztítani. 10 tisztítás után cserélje ki új szűrőszivacsra. Szerviz Karbantartási szerződés Fagyás elleni védelem Víz leeresztése Öblítse át a készüléket fagyállószerrel 178 HU- 9 VESZÉLY Sérülésveszély! Minden javítási munka esetén ki kell kapcsolni a főkapcsolót. A Hibaszám B Az aktuálisan fennálló hibák száma – 1. hiba fajta: A berendezés vészüzeme a maradék magasnyomású szivattyúval. – 2. hiba fajta: A berendezés üzemkész állapota ki- kapcsol és a magasnyomású szivattyúkat kikap- csolja. – Amennyiben a fenti hibák egyike lép fel, akkor a ké- szüléket a hiba elhárítása után a kioldó gomb meg- nyomásával ismét üzembe lehet helyezni. Megjegyzés: Az utolsó 40 fellépő hibát elmenti a hozzá tartozó dátummal és idővel, és ezeket meg lehet jelení- teni a kijelzőn. A A hiba esemény dátuma B A hiba esemény időpontja C Hibaszám D A hiba sorszáma a listában E Az elmentett hibák száma Segítség üzemzavar esetén Hibaszám Hiba leírása Hiba faj- tája 01 Vezérlési feszültség hiányzik 2 02 Kijelző, nincs kommunikáció 2 10 1. magasnyomású szivattyú motorvédő kapcsolója

11 2. magasnyomású szivattyú motorvédő kapcsolója

12 3. magasnyomású szivattyú motorvédő kapcsolója

13 4. magasnyomású szivattyú motorvédő kapcsolója

14 A frekvencia-átalakító motor- védő kapcsolója vagy a frek- vencia-átalakító nem áll ké- szen

18 1. magasnyomású szivattyú tekercsvédő érintkezője

19 2. magasnyomású szivattyú tekercsvédő érintkezője

20 3. magasnyomású szivattyú tekercsvédő érintkezője

21 4. magasnyomású szivattyú tekercsvédő érintkezője

26 Előnyomó szivattyú motorvé- dő kapcsolója

30 A „Be“ gomb folyamatosan foglalt (vezérlés bemenete)

31 A „Be“ gomb folyamatosan foglalt (kijelző)

32 A „Ki“ gomb folyamatosan foglalt (vezérlés bemenete)

40 Vízhiány 2 41 Vízhőmérséklet túl magas 2 42 1. szivárgás kikapcsoló (pl. tömlő kilyukadt)

43 Szivárgás kikapcsoló 2 (kis szivárgás)

45 A nyomás túl magas (> 300 bar)

46 Az átfolyásmérő hibás jelet küld

47 A túlfolyószelep rosszul van beállítva

48 A HDC típus rosszul van beál- lítva

49 Az átfolyásmérő nem küld je- let

50 A magasnyomás nyomásér- zékelője nem továbbít jelet

52 A hőmérséklet érzékelő nem küld jelet

Üzemzavar Lehetséges ok Elhárítás ki végzi A készülék nem működik Nincs feszültség a készülékben. Ellenőrizze az elektromos hálózatot. Villanyszerelő A vezérlés motorvédő kapcsolója kioldott. Ellenőrizze a motorvédő kapcsolót. Szerviz A szivattyú nem indul be a készenléti idő alatt a kézi szórópisztoly megnyitására A magasnyomás nyomásérzékelője vagy a kábel a nyomásérzékelőhöz meghibásodott. Cserélje ki a nyomásérzékelőt vagy a kábelt. Szerviz A készülék nem éri el a teljes nyomást A szórófej kopott. Cserélje ki a szórófejet. Kezelő Szívóoldali csővezetékrendszer szivárog. Ellenőrizze a csavarkötéseket és a tömlőket. Kezelő A biztonsági szelep szivárog. Ellenőrizze a beállítást, szükség esetén helyezzen bele új tömítést. Szerviz A túlfolyószelep szivárog vagy túl alacsonyra van állítva. Ellenőrizze a szűrő alkatrészeket, rongálódás esetén cse- rélje ki, szennyeződés esetén tisztítsa. Szerviz A szelep a szivattyúban meghibásodott, a magasnyomású mágnesszelep nem zár. Cserélje ki a hibás alkatrészeket. Szerviz A magas nyomású szivattyú kopog, a manométer erősen leng A szivattyú levegőt szív. Ellenőrizze a szívórendszert és szüntesse meg a szivárgá- sokat. Kezelő A szeleptányér vagy a szeleprugó meghibá- sodott. Cserélje ki a hibás alkatrészeket. Szerviz Az előnyomó szivattyú vízköves vagy meghi- básodott. Ellenőrizze az előnyomó szivattyút. Kezelő A túlfolyószelep állandóan nyit és zár 0 kivétel esetén Szivárgás a magasnyomású csővezeték rendszerben vagy a kézi szórópisztoly nem tömített. Keresse meg a szivárgást és tömítse. Kezelő A visszacsapó szelep ill. a vezérlődugattyú tö- mítése a túlfolyószelepben szivárog. Állítsa helyre a túlfolyószelepet. Szerviz Az 01 hibaszám jelenik meg A vezérlőpanel meghibásodott, a zöld LED-ek nem villognak. Ellenőrizze a vezérlőpanelt, szükség esetén cserélje ki. Szerviz A 10, 11, 12, 13 hibaszám jelenik meg A megfelelő magasnyomású szivattyú túl- áram védőkapcsolója kioldott. Szüntesse meg a túlterhelés okát. Szerviz A 14 hibaszám jelenik meg A motorvédő kapcsoló kioldott vagy a frek- vencia-átalakító nem áll készen. Szüntesse meg a túlterhelés okát. Szerviz A 18, 19, 20, 21 hibaszám jelenik meg A megfelelő motor thermo érzékelője kioldott. Szüntesse meg a túlterhelés okát. Szerviz A 26 hibaszám jelenik meg Az előnyomó szivattyú túláram védőkapcso- lója kioldott. Szüntesse meg a túlterhelés okát. Szerviz A 40 hibaszám jelenik meg A vízhiány biztosíték az úszó tartályban mű- ködésbe lépett. Szüntesse meg a vízhiányt. Kezelő Az úszó szelep szorul. Ellenőrizze az úszószelep könnyen járását. Kezelő A 41 hibaszám jelenik meg A hőmérsékletérzékelő az úszótartályban működésbe lépett. Csökkentse a vízellátás hőmérsékletét. Kezelő 179HU- 10 A 42 hibaszám jelenik meg Magasnyomású csővezetékrendszer szivá- rog (szivárgás). Keresse meg a szivárgást és tömítse. Kezelő Túl sok felhasználó van nyitva egyszerre. Zárjon be néhány felhasználót. Kezelő A nyomásérzékelő a magasnyomáshoz meg- hibásodott. Nyomásérzékelőt kicserélni. Szerviz A 43 hibaszám jelenik meg Magasnyomású csővezetékrendszer szivá- rog (szivárgás). Keresse meg a szivárgást és tömítse. Kezelő A nyomásérzékelő a magasnyomáshoz meg- hibásodott. Nyomásérzékelőt kicserélni. Szerviz A 45 hibaszám jelenik meg A nyomás túl magas (> 300 bar). Rossz fúvóka van behelyezve. Helyezze be a megfelelő fú- vókát. Kezelő A nyomásérzékelő a magasnyomáshoz meg- hibásodott. Cserélje ki a nyomásérzékelőt vagy a kábelt. Szerviz A 46 hibaszám jelenik meg Az átfolyásmérő > 50 l/min átfolyás jelet jelez, pedig egy szivattyú sem jár. Ellenőrizze az átfolyásmérőt, adott esetben cserélje ki. Szerviz A 47 hibaszám jelenik meg (az előirány- zott nyomást nem érte el, mégis több mint 400 liter víz folyik vissza az úszótar- tályba 25 másodpercnél tovább) A túlfolyószelep rosszul van beállítva. Állítsa be helyesen a túlfolyószelepet. Szerviz A túlfolyószelep hibás. Cserélje ki a túlfolyószelepet. Szerviz Az előirányzott nyomás rosszul van megadva a kijelző menüben. Adja meg a helyes előirányzott nyomást. Szerviz A nyomásérzékelő a magasnyomáshoz meg- hibásodott. Cserélje ki a nyomásérzékelőt vagy a kábelt. Szerviz Az átfolyásmérő hibás. Cseréje ki az átfolyásmérőt. Szerviz A 48 hibaszám jelenik meg A HDC típus rosszul van megadva a kijelző menüben. A HDC típust Advanced-re állítani. Szerviz A 49 hibaszám jelenik meg Az átfolyásmérő nem küld jelet. Ellenőrizze az átfolyásmérőt, adott esetben cserélje ki. Szerviz Az 50 hibaszám jelenik meg A magasnyomás nyomásérzékelője nem to- vábbít jelet. Ellenőrizze a nyomásérzékelőt és a kábelt, adott esetben cserélje ki. Ellenőrizze az A5 platinát. Szerviz Az 52 hibaszám jelenik meg A hőmérséklet érzékelő az úszótartályban nem küld jelet. Ellenőrizze a hőmérséklet érzékelőt és a kábelt, adott eset- ben cserélje ki. Ellenőrizze az A5 platinát. Szerviz Üzemzavar Lehetséges ok Elhárítás ki végzi Tartozékok Tisztítószer A tisztítószerek megkönnyítik a tisztítási feladatot. A táblázatban tisztítószer-választékot láthat. A tisztítószerek felhasználása előtt mindenképpen figyelembe kell venni a cso- magoláson szereplő javaslatokat. Felhasználási terület Célcsoport Tisztítószer Kärcher elnevezés Adagolás magasnyo- másban Habosítás Élelmiszeripar/Darabolóüzem Fertőtlenítő tisztító RM 732 1-3% Fertőtlenítőszer RM 735 0,75-7% Habfertőtlenítőszer, lúgos RM 734 2-5% Italüzemek/Pincészetek Habtisztítószer, lúgos RM 58 ASF 1-2% Habtisztítószer, savas RM 59 ASF 1-2% Habfertőtlenítőszer, lúgos RM 734 2-5% Közösségek Habtisztítószer külső, semleges RM 57 1-2% Fertőtlenítőszer belül RM 732 1-3% Mezőgazdaság Fertőtlenítő tisztító RM 732 1-3% Fertőtlenítőszer RM 735 0,75-7% Magasnyomású tisztítás Italüzemek/Pincészetek Univerzális tisztítószer RM 55 0,5-8% Habfertőtlenítőszer, lúgos RM 734 2-5% Közösségek Aktív mosás, lúgos RM 81 1-5% Mezőgazdaság Aktív mosás, lúgos RM 31 1-5% Aktív mosás, lúgos RM 81 1-5% Hajófelszerelés Aktív mosás, lúgos RM 81 1-5% Autó-/teherautó műhely Aktív tisztítószer, lúgos (motor/alkatrészek) RM 31 1-5% Aktív mosás, lúgos (jármú felső-/alsó mosás) RM 81 1-5% Padlótisztítás Élelmiszeripar/Darabolóüzem Intenzív alaptisztítás RM 750 1-5% Durva padlótisztító RM 69 0,5-1% Italüzemek/Pincészetek, közössé- gek Intenzív alaptisztítás RM 750 1-5% Durva padlótisztító RM 69 0,5-1% Autó-/teherautó műhely Intenzív alaptisztítás RM 750 1-5% Durva padlótisztító RM 69 0,5-1% Hajófelszerelés Intenzív alaptisztítás RM 750 1-5% Durva padlótisztító RM 69 0,5-1% Mosókefe Közösségek Aktív mosás külső, lúgos RM 81 1-5% Univerzális tisztítószer RM 55 0,5-8% Autó-/teherautó műhely Aktív mosás, lúgos (jármú felső-/alsó mosás) RM 81 1-5% Hajófelszerelés Aktív mosás külső, lúgos RM 81 1-5% 180 HU- 11 FIGYELEMA készülék túlmelegedésének elkerülése érdekében, a felállítási helynek megfelelően kell szellőzni. – A készüléket nem szabad mereven összekötni a vízvezeték- vagy a magasnyomású csővezeték-hálózattal. Feltétlenül fel kell szerelni összekötő-csöveket.– A vízvezeték-hálózat és az összekötő tömlő között egy zárócsapot kell felszerelni.A szerelésnél figyelembe kell venni a VDMA-24416 egység lap „Magasnyomású tisztító berendezés; Rög-zítetten szerelt magasnyomású tisztító rendszerek; Fo-galmak, Követelmények, Installáció, Ellenőrzés“ adatait (beszerezhető Beuth Verlag, Köln, www.beuth.de).– A nyomás esésnek a csővezetékben 1,5 MPa alatt kell lenni.– A kész csővezetéket 32 MPa-al kell ellenőrizni.– A csővezeték szigetelésének 100 °C hőmérséklet-nek kell ellenállni.FIGYELEMRongálódásveszély a berendezés számára nem meg- felelő vízzel történő ellátás esetén. Megjegyzés:A vízellátás szennyeződései a berende-zést megrongálhatják. Kärcher ajánlja egy < 80 µm szemcseméretű vízszűrő használatát.A nyersvíz minőségi követelményei:* próba térfogat 1liter / ülepítési idő 30 perc** Magasabb értékeknél vízkőtelenítés szükséges. A vízbemenetet víztömlővel csatlakoztassa a víz-vezetékhálózathoz.– A vízellátás teljesítményének legalább 6000 l/h-nak kell lenni a HDC 60/10 esetén, 9000 l/h-nak a HDC 90/10 esetén, 12000 l/h-nak a HDC 120/10 esetén, és legalább 0,15 MPa (HDC 60/10, HDC 90/10) ill. 0,2 MPa (HDC 120/10) kell lenni.– Előnyomó szivattyú nélküli készülékek: A vízhő-mérsékletnek 60 °C alatt kell lenni.– Készülékek előnyomó szivattyúval: A vízhőmér-sékletnek 85 °C alatt kell lenni.Megjegyzés: A bekapcsolás rövid időre feszültség csökkenést eredményez. Kedvezőtlen hálózati feltéte-leknél más készülékek akadályozása léphet fel.– A csatlakozási értékeket lásd a Műszaki adatoknál és a Típus táblán.– Az elektromos csatlakozást villanyszerelőnek kell elvégezni és meg kell felelnie az IEC 60364-1-nek.– Áramvezető alkatrészeknek, kábeleknek és a mun-katerületen lévő készülékeknek kifogástalan álla-potban, vízsugár ellen védettnek kell lenni.– HDC 60/10 (H): Ez a készülék azon feltétel esetén felel meg az IEC 61000-3-12-nek, ha az Ssc rövid-zárlati teljesítmény az ügyfél berendezésének a nyilvános hálózattal való csatlakozási pontjánál na-gyobb vagy egyenlő 10400 (11000) kVA-al. A ké-szülék szerelőjének vagy üzemeltetőjének felelős-sége annak biztosítása, szükség esetén a hálózat üzemeltetőjével való konzultáció után, hogy a ké-szüléket csak olyan csatlakozási ponton csatlakoz-tassák, amelynek Ssc értéke nagyobb vagy egyen-lő 10400 (11000) kVA-al. VESZÉLYAz elektromos balesetek elkerülése érdekében javasol- juk, hogy a dugaljat előkapcsolt FI védőkapcsolóval (max. 30 mA névleges kioldó áramerősség) használják.Ezennel tanúsítjuk, hogy az alábbiakban megnevezett gép tervezése és építési módja alapján az általunk for-galomba hozott kivitelben megfelel az EU irányelvek vo-natkozó, alapvető biztonsági és egészségügyi követel-ményeinek. A gép jóváhagyásunk nélkül történő módo-sítása esetén ez a nyilatkozat elveszti érvényességet. A készülék megfelel az EU-ban és Magyarországon (HU) harmonizált szabványoknak.5.957-926Az aláírók az igazgatóság megbízásából és teljes körű meghatalmazásával járnak el.A dokumentáció összeállításáért felelős:S. ReiserAlfred Kärcher SE & Co. KGAlfred-Kärcher-Straße 28-4071364 Winnenden (Germany)Tel.: +49 7195 14-0Fax: +49 7195 14-2212Winnenden, 2021/02/01Minden országban az illetékes forgalmazónk által ki-adott garancia feltételek érvényesek. Az esetleges üzemzavarokat a készüléken a garancia lejártáig költ-ségmentesen elhárítjuk, amennyiben anyag- vagy gyár-tási hiba az oka. Berendezés installációja Csak felhatalmazott szakszemélyzet részére! Összeszerelés A magasnyomású vezetékek szerelése
