Készülék típusa	Nagynyomású tisztító
Márka	Kärcher
Modell	HD 715 G
Motor	Honda GX160, 1 henger, 4 ütem, 3,6 kW (4,8 LE) 3600 ford./perc
Üzemanyag	Ólommentes benzin (E10 kompatibilis), tank 3,1 L
Üzemi nyomás	150 bar (15 MPa)
Max. vízáramlás	624 L/h (10,4 L/perc)
Vízellátás	3/4" csatlakozó, max. nyomás 10 bar, max. hőmérséklet 60 °C
Méretek (H x Sz x M)	790 x 608 x 1104 mm
Üzemi tömeg	39,5 kg
Hangnyomásszint (L_pA)	90 dB(A)
Garantált hangteljesítményszint	108 dB(A)
Kéz-kar vibráció	< 2,5 m/s²
Mellékelt fúvókák	Nagynyomású fúvóka (038) és alacsony nyomású fúvóka (250) EASY!Lock
Biztonság	Túlfolyószelep, biztonsági szelep, termikus szelep, biztonsági zár a pisztolyon
Karbantartás	Vízszűrő tisztítása, szivattyú és motor olajcseréje
Motorolaj	15W40, mennyiség 0,6 L
Szivattyúolaj	15W40, mennyiség 0,3 L
Tömlő csatlakozás	EASY!Lock rendszer nagynyomású tömlőhöz
Szállítás	Tolófogantyú, kerekek, tömlő- és lándzsatartó
Garancia	Az ország feltételei szerint, forduljon a kereskedőhöz

Gyakran ismételt kérdések - HD 715 G Kärcher

Milyen üzemanyagot használjunk a Kärcher HD 715 G-hez?

Használjon ólommentes benzint (E10 kompatibilis). Ne használjon 2 ütemű keveréket. A tank űrtartalma 3,1 L.

Hogyan indítsuk el a motort?

Nyissa ki a vízellátást, nyissa ki a pisztolyt, majd indítsa el a motort a gyártó kézikönyve szerint (kézi indító). Használat előtt hagyja melegedni 1 percig.

Milyen tartozékok járnak a készülékhez?

A készülékhez jár egy EASY!Force pisztoly, egy EASY!Lock lándzsa, egy nagynyomású fúvóka (038) és egy alacsony nyomású fúvóka (250), egy EASY!Lock nagynyomású tömlő, egy vízszűrő és egy mosószer szívótömlő.

Hogyan állítsuk be a nyomást a HD 715 G-n?

A HD 715 G modellen a nyomás és az áramlás fix (150 bar, 624 L/h). Nincs beállítási lehetőség. A HD 8/20 G modell rendelkezik nyomás/áramlás szabályzóval.

Használhatok mosószert ezzel a tisztítóval?

Igen, használjon Kärcher mosószereket. Szerelje fel az alacsony nyomású fúvókát, merítse a tömlőt a mosószerbe, és állítsa be az adagolást a szívószűrőn. Használat után öblítse le tiszta vízzel.

Mit tegyek, ha víz szivárog a készülék alatt?

A percenkénti 3 csepp szivárgás normális. Ha nagyobb a szivárgás, ellenőriztesse a készüléket a szervizzel.

Hogyan teleltessem a készüléket?

Ürítse ki teljesen a vizet úgy, hogy körülbelül 1 percig járassa a készüléket vízbevezetés nélkül. Csavarja le és ürítse ki a vízszűrőt. Szükség esetén használjon megfelelő fagyállót.

Milyen motor- és szivattyúolajat használjak?

Motorhoz: 15W40 olaj, mennyiség 0,6 L. Szivattyúhoz: 15W40 olaj, mennyiség 0,3 L. Rendszeresen ellenőrizze a szintet, és cserélje 500 üzemóra után.

Hogyan tisztítsam a vízszűrőt?

Zárja el a vízellátást, csavarja le az anyát, vegye ki a szűrőcsészét, tisztítsa meg a szűrőbetétet és a csészét, ellenőrizze az O-gyűrűket, majd szerelje vissza.

Melyek a fontos biztonsági berendezések?

A készülék rendelkezik túlfolyószeleppel (visszavezeti a vizet, ha a pisztoly zárva van), biztonsági szeleppel (túl magas nyomás esetén nyit), és termikus szeleppel (megakadályozza a túlmelegedést). Soha ne kapcsolja ki ezeket a berendezéseket.

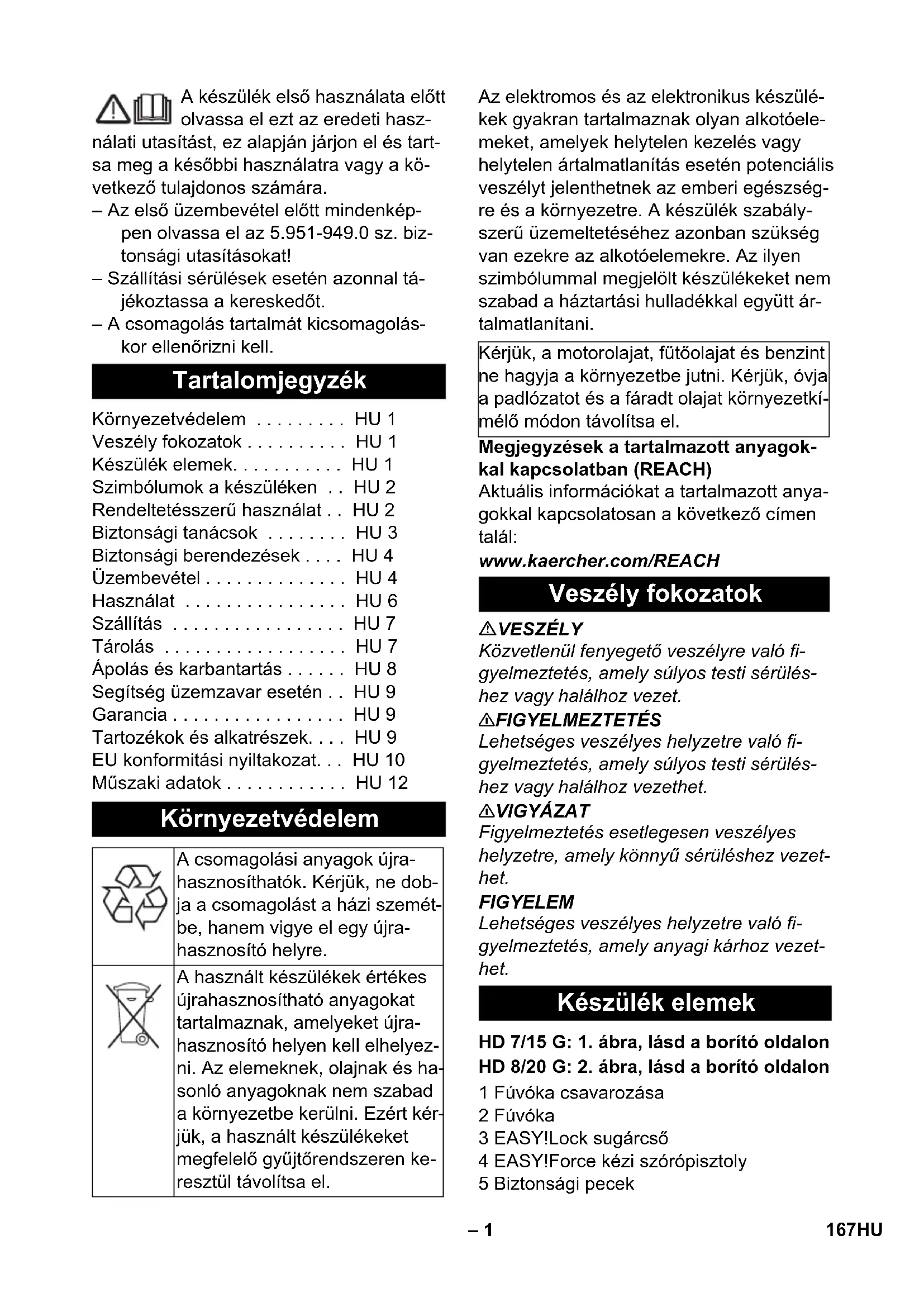

HASZNÁLATI ÚTMUTATÓ HD 715 G Kärcher

A készülék első használata előtt olvassa el ezt az eredeti hasz-

nálati utasítást, ez alapján járjon el és tart- sa meg a későbbi használatra vagy a kö- vetkező tulajdonos számára.

– Az első üzembevétel előtt mindenképpen olvassa el az 5.951-949.0 sz. biztonsági utasításokat!
– Szállítási sérülések esetén azonnal tájékoztassa a kereskedőt.
– A csomagolás tartalmát kicsomagoláskor ellenőrizni kell.

Tartalomjegyzék

Környezetvédelem ..... HU 1
Veszély fokozatok ..... HU 1
Készülék elemek. . . . . . . . . . HU 1
Szimbólumok a készüléken .. HU 2
Rendeltetésszerű használat .. HU 2
Biztonsági tanácsok ..... HU 3
Biztonsági berendezések .... HU 4
Üzembevétel ..... HU 4
Használat HU 6
Szállítás ...... HU 7
Tárolás HU 7
Ápolás és karbantartás ..... HU 8
Segítség üzemzavar esetén .. HU 9
Garancia ..... HU 9
Tartozékok és alkatrészek.... HU 9
EU konformitási nyiltakozat. . . HU 10
Müszaki adatok ..... HU 12

Környezetvédelem

A csomagolási anyagok újra- hasznosíthatók. Kérjük, ne dob- ja a csomagolást a házi szemét- be, hanem vigye el egy újra- hasznosító helyre.

A használt készülékek értékes újrahasznosítható anyagokat tartalmaznak, amelyeket újrahasznosító helyen kell elhelyezni. Az elemeknek, olajnak és ha-sonló anyagoknak nem szabad a környezetbe kerülni. Ezért kér- jük, a használt készülékeket megfelelő gyűjtőrendszeren ke-resztül távolítsa el.

Az elektromos és az elektronikus készülékek gyakran tartalmaznak olyan alkotóelemeket, amelyek helytelen kezelés vagy helytelen ártalmatlanítás esetén potenciális veszélyt jelenthetnek az emberi egészségre és a környezetre. A készülék szabályszerű üzemeltetéséhez azonban szükség van ezekre az alkotóelemekre. Az ilyen szimbólummal megjelölt készülékeket nem szabad a háztartási hulladékkal együtt ártalmatlanítani.

Kérjük, a motorolajat, fütőolajat és benzint ne hagyja a környezetbe jutni. Kérjük, óvja a padlózatot és a fáradt olajat környezetkímélő módon távolítsa el.

Megjegyzések a tartalmazott anyagokkal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anyagokkal kapcsolatosan a következő címen talál:

Közvetlenül fenyegető veszélyre való figyelmeztetés, amely súlyos testi sérüléshez vagy halálhoz vezet.

⚠️FIGYELMEZTETÉS

Lehetséges veszélyes helyzetre való figyelmeztetés, amely súlyos testi sérüléshez vagy halálhoz vezethet.

⚠VIGYÁZAT

Figyelmeztetés esetlegesen veszélyes helyzetre, amely könnyű sérüléshez vezethet.

FIGYELEM

Lehetséges veszélyes helyzetre való figyelmeztetés, amely anyagi kárhoz vezethet.

Készülék elemek

HD 7/15 G: 1. ábra, lásd a borító oldalon HD 8/20 G: 2. ábra, lásd a borító oldalon

1 Fúvóka csavarozása
2 Fúvóka
3 EASY!Lock sugárcső
4 EASY!Force kézi szórópisztoly
5 Biztonsági pecek

6 Kar

7 Biztosítókar

8 EASY!Lock magasnyomású tömlő

9 Olajtartály

10 Nyomásmérő *

11 Üzemanyag csap

12 Kézi indítási berendezés

13 Olajleeresztő csavar (Motor)

14 Szórófej tartó egy szórófej tárolására

15 Vízszűrő

16 Tisztítószer szívótömlő állítható szűrővel (adagolószelep)

17 Vízcsatlakozás

18 Szivattyú olajleeresztő csavarja

19 EASY!Lock magasnyomású csatlakozó

20 Olajfigyelő ablak *

21 Nyomás/mennyiség szabályozása *

22 Sugárcső tartó

23 Nagynyomású szivattyú

24 Olajmérő pálca (Motor)

25 Motor

26 Motorkapcsoló

27 Üzemanyag tartály

28 A tolókengyel csillagmarkolata

29 Kézi szórópisztoly tartója

30 Tömlő tartó

31 Tolókengyel

A Hollandi anya

B Szürötálca

C O-gyúrú

D Szüröbetét

* HD 7/15 G esetén nem

Szín megjelölés

– A tisztítási folyamat kezelő elemei sárgák.

– A karbantartás és szerviz kezelő elemei világos szürkék.

Szimbólumok a készüléken

A magasnyomású vízsugár nem rendeltetésszerű használat esetén veszélyes lehet. A vízsugarat soha ne irányítsa személyek, állatok, aktív elektromos szerelvények vagy maga a készülék felé.

	Égési sérülésveszély! Figyelmeztetés forró alkatrészekre.
	Mérgezésveszély! A kipufogógázt ne lélegezze be.
		A benzin rendkívül tűzveszélyes és robbanékony.Tankolás előtt állítsa le a motort és hagyja lehúlni.
		A motor kipufogógáza mérgező szénmonoxidot tartalmaz.Ne hagyja zárt helyiségben járni.
		Ne tankoljon járó motor mellett.Tankolás közben ne do-hányozzon!Ne tankoljon közvetlenül a kannából, használjon tölcsért vagy megfelelő edényt.

Az érvényes előírásoknak megfelelően a készüléket soha nem szabad rendszer-elválasztó nélkül az ivóvíz hálózatról üzemeltetni. A

KÄRCHER vállalat megfelelő rendszer-el-választóját, vagy alternatív módon egy EN 12729 BA típusú rendszer-elválasztót kell használni.

Az olyan víz, amely rendszer elválasztón átfolyt, nem minősül ihatónak.

Rendeltetésszerű használat

Magasnyomású tisztító a következők tisztításához: gépek, járművek, építmények, szerszámok, homlokzatok, teraszok, kerti szerszámok, stb.

– alacsony nyomású sugárral és tisztító- szerrel történő tisztításra (pl. gépek, jár- művek, építmények, szerszámok tisztí- tására).

– magasnyomású sugárral tisztítószer nélkül történő tisztításra (pl. homlokza-tok, teraszok, kerti gépek tisztítására). – Makacs szennyeződés esetén különleges tartozékként ajánljuk a szennymarót.

⚠ VESZÉLY

Sérülésveszély! Benzinkutaknál vagy más veszélyes területeken való használat esetén vegye figyelembe a megfelelő biztonsági előírásokat.

Kérem, ásványolajat tartalmazó szennyvizet ne engedjen a földbe, vizekbe vagy a csatornába. Motormosást vagy alapzat mosást ezért kérjük, hogy csak erre alkalmas, olajleválasztóval ellátott, helyen végezzen.

A vízminőség követelményei:

FIGYELEM

Magasnyomású anyagként csak tiszta vizet szabad használni. Szennyeződések idő előtti kopáshoz vagy lerakódáshoz vezetnek a készülékben.

Ha újrahasznosított vizet használnak, akkor a következő határértékeket nem szabad átlépni.

pH-érték 6,5...9,5
elektromos vezetőképes-ség *	a friss víz ve-zetőképessé-ge +1200 μS/cm
ülepíthető anyagok ** < 0,5	mg/l
leszűrhető anyagok *** < 50	mg/l
Szénhidrogének < 20 mg/l
Klorid < 300 mg/l
Szulfát < 240 mg/l
kalcium < 200 mg/l
Összkeménység < 28 °dH	< 50 °TH< 500 ppm(mg CaCO3/l)
Vas < 0,5 mg/l
Mangán < 0,05 mg/l
Réz < 2 mg/l
Aktív klór	< 0,3 mg/l
kellemetlen szagoktól mentes

* Maximum összesen 2000 μS/cm ** próbatérfogat 1 l, ülepítési idő 30 perc *** abrazív anyagok nélkül

Biztonsági tanácsok

→ Vegye figyelembe az adott nemzeti törvényhozó folyadék sugárszóró berendezésekre vonatkozó előírásait.
→ Vegye figyelembe az adott nemzeti törvényhozó balesetmegelőzésre vonatkozó előírásait. A folyadék sugárszóró berendezéseket rendszeresen ellenőrizni kell, és az ellenőrzés eredményét írásban rögzíteni kell.
→ A készüléken/tartozékokon nem szabad változtatásokat végrehajtani.

⚠ VESZÉLY

– Ne üzemeltesse a magasnyomású tisz-títóberendezést, ha üzemanyag ömlött ki, hanem vigye el a berendezést egy másik helyre és kerüljön mindenféle szikraképződést.
– Üzemanyagot ne tároljon, öntsön ki vagy használjon nyilt láng, vagy olyan készülékek mellett, mint a fűtőkazán, vízmelegítő stb., amelyek gyújtólánggal rendelkeznek vagy szikrát termelnek.
– Gyúlékony tárgyakat vagy anyagokat tart- son távol a hangtompítótól (legalább 2 m).
– A motort ne üzemeltesse hangtompító nélkül, és ezt rendszeresen ellenőrizze, tisztítsa és szükség esetén újítsa fel.
– A motort ne használja erdős, bokros, vagy füves területen, anélkül, hogy a ki-pufogó ne lenne ellátva szikrafogóval
– A beállítási munkákon kívül ne járassa a motort a szívócsatlakozók felett leszerelt légszűrővel vagy burkolat nélkül.
– Ne végezzen állításokat a szabályozó rugókon, a szabályozó rudakon vagy más alkatrészeken, amelyek a motor fordulatszámának növekedését eredményezhetik.
– Égési sérülésveszély! A forró hangtompítót, hengert vagy hűtőbordát ne érintse meg.
– Kezét és lábát soha ne vigye mozgatott vagy forgó alkatrészek közelébe.
– Fulladási veszély! Soha ne járassa zárt térben.

– Ne használjon nem megfelelő tüzelő-anyagot, mivel ezek veszélyesek lehetnek.

Biztonsági berendezések

A biztonsági berendezések a felhasználó védelmét szolgálják és nem szabad őket hatályon kívül helyezni vagy működésükben megkerülni.

Túlfolyó szelep

– Ha a kézi szórópisztoly le van zárva, ki-nyílik a túlfolyószelep és a magasnyomású szivattyú visszavezeti a vizet a szivattyú szívóoldalához. Ez megakadályozza az engedélyezett munkanyomás túllépését.
– A túlfolyószelep gyárilag van beállítva és leplombálva. Beállítást csak a szerviz végezhet.

Biztonsági szelep

A biztonsági szelep a megengedett üzemi nyomás (lásd a Műszaki adatokat) túllépése esetén kinyílik; a víz kifolyik a szabadba. A biztonsági szelep gyárilag van beállítva és leplombálva. Beállítást csak a szerviz végezhet.

Hőfokszabályzó

A höfokszabályozó megvédi a magasnyomású szivattyút a túlságos felmelegedéstől keringetési üzemmódban, zárt kézi szórópisztoly esetén.

A hőfokszabályzó a maximális megenge-dett 80 °C vízhőmérséklet túllépése esetén kinyit, és a forró vizet a szabadba vezeti.

Üzembevétel

⚠ VESZÉLY

Sérülésveszély! A készüléknek, vezetékeknek, magasnyomású tömlőknek és csatlakozásoknak kifogástalan állapotban kell lenni. Ha a készülék állapota nem kifogástalan, akkor nem szabad használni.

Tolókengyel felszerelése

3. ábra, lásd a borító oldalon

→ Rögzítse a tolókengyelt a mellékelt rögzítőcsavarokkal.

Kerekek felszerelése

4. ábra, lásd a borító oldalon

→ Tolja a kereket a tengelyre.
→ Tolja az állítógyűrűt a tengelyre és húzza meg a csavart. Meghúzási nyomaték 20 Nm.
→ Ismételje meg az eljárást a szemközti oldalon.

A kézi szórópisztolyt, a sugárcsövet, a fúvókát felszerelni

Megjegyzés: Az EASY!Lock-rendszer egy gyorsan záró menet révén egyetlen fordulattal, gyorsan és biztonságosan összeköti egymással az alkotóelemeket.

→ Csatlakoztassa a magasnyomású fúvó- kát a sugárcsőre.
→ Szerelje fel a hollandi anyát, és húzza meg kézzel (EASY!Lock).
→ Kösse össze a sugárcsövet és a kézi szórópisztolyt, majd húzza meg kézzel (EASY!Lock).
→ A sugárcső csavarzatát kézzel meg-húzni.
→ Kösse össze a magasnyomású tömlőt a kézi szórópisztollyal és a magasnyomású csatlakozóval, majd húzza meg kézzel (EASY!Lock).

Ellenőrizze a magasnyomású szivattyú olajszintjét

HD 7/15 G

→ Az olajnak el kell fednie az olajtartály alját.

Ne helyezze üzembe a készüléket, ha nem látható olaj az olajtartályban.

→ Szükség esetén töltsön utána olajat (lásd Műszaki adatok).

HD 8/20 G

→ A magasnyomású szivattyú olajszintjét az olaj figyelőablakon keresztül ellenőrizze.

Ne helyezze üzembe a készüléket, ha az olajszint az olajfigyelő ablak közepe alá süllyedt.

→ Szükség esetén töltsön utána olajat (lásd Műszaki adatok).

Olajtartály légtelenítése

→ Az első használat előtt a vízszivattyú olaj tartály fedelének tetejét le kell vágni.

Motor

Kérem, vegye figyelembe a „Biztonsági utasítások“ részt!

→ Üzembevétel előtt olvassa el a motor gyártójának üzemeltetési útmutatóját és fordítson különös figyelmet a bizton-sági tanácsokra.
→ Ellenőrizze a motor olajszintjét. Ne üzemeltesse a készüléket, ha az olajszint a „MIN“ alá süllyedt.
→ Szükség esetén töltsön utána olajat.

→ Töltse fel az üzemanyagtankot ólommentes benzinnel.

Ne használjon kétütemű keveréket.

E10 üzemanyag használata megenge-dett.

Üzemanyag tankolása

⚠ VESZÉLY

Tüz- és robbanásveszély!

– A készüléket soha nem töltse fel üzemanyaggal zárt helyiségben, járó vagy forró motor mellett.
– Tankolás közben ne dohányozzon!
– Ne tankoljon nyílt láng vagy szikra közelében.
– Ne öntse mellé az üzemanyagot - használjon tölcsért.
– Törölje le a kiömlött üzemanyagot.
– Tankolás után szabályszerűen zárja le a kannát és a tartályt.
→ Töltse fel az üzemanyagtankot ólommentes benzinnel. Ne használjon kétütemű keveréket.

Víz csatlakozás

A csatlakozási értékeket lásd a Müszaki adatoknál.

→ Az összekötő tömlőt (legalább 7,5 m, legalább 3/4" átmérő) a készülék vízcsatlakozásába és a vízvezetékbe (például vízcsap) kösse be.
→ Nyissa ki a víztáplálót.

Megjegyzés: Az összekötő tömlő nem része a szállítási tételnek.

Szívjon föl vizet a tartályból

⚠ VESZÉLY

Soha ne szívjon fel vizet az ivóvíztartályból. Soha ne szívjon fel oldószertartalmú folyadékokat, mint pl. festékhígító, benzin vagy olaj. Az oldószerek permetködje nagyon gyúlékony, robbanékony és mérgező.

→ Kösse be a szívócsövet (átmérő legalább 3/4") a szűrővel (tartozék) a vízvezetékbe.
→ Állítsa „0“-ra a tisztítószer-adagoló szelepet.
→ Használat előtt légtelenítse a készüléket.

A készülék légtelenítése

Csavarja le a szórófej csavarkötését, és vegye le a szórófejet.
→ Indítsa el a motort a gyártó kezelési útmutatójának megfelelően.
→ Működtesse többször a kézi szórópisztoly karját.
→ A készüléket addig hagyja menni, amíg a víz buborékmentesen jön ki a sugárcsőből.
→ Kapcsolja ki a készüléket és csavarja vissza a szórófejet.

Használat

⚠ VESZÉLY

Robbanásveszély!

Ne permetezzen ki éghető folyadékokat.

⚠ VESZÉLY

Sérülésveszély! Munka közben a kézi szórópisztolyt és a sugárcsövet mindkét kézzel tartsa.

Sérülésveszély! Üzem közben a kart és a biztosítókart nem szabad fixen beszorítani. Sérülésveszély! A biztosítókar megrongálódása esetén keresse fel a vevőszolgálatot.

Sérülésveszély magasnyomású vízsugár által! A készüléken végzett bármely munka előtt tolja előre a biztonsági pecket a kézi szórópisztolyon.

⚠ VESZÉLY

– A készülék magas zajszintet hoz létre. Halláskárosodás veszélye. A készülékkel történő munkavégzéskor feltétlen használjon megfelelő fülvédőt.
– A vízsugarat soha ne irányítsa személyek, állatok, maga a készülék vagy elektromos alkatrészek felé.
- Az üzemeltető a fröccsenővízzel szembeni védelem érdekében viseljen megfelelő védőruhát.
– Figyeljen minden csatlakozási tömlő biztos összecsavarására.

A kézi szórópisztoly kinyitása/ zárása

→ A kézi szórópisztoly kinyitása: Húzza meg a biztosítókart és a kart.
→ A kézi szórópisztoly zárása: Engedje el a biztosítókart és a kart.

A készülék beindítása

→ Nyissa ki a víztáplálót.
→ Indítsa el a motort megnyitott kézi szórópisztollyal a gyártó kezelési útmutatójának megfelelően.

Megjegyzés:

Az indítási folyamat megkönnyítése érdekében a szórócső vagy a szórófej eltávolítható.

→ Hagyja melegedni a motort 1 percen keresztül.
→ Biztosítsa ki a kézi szórópisztolyt, ehhez tolja hátra a biztonsági zárat.
→ Nyissuk ki a kézi szórópisztolyt.

A munkanyomás és a szállított mennyiség beállítása

HD 7/15 G

E készülék esetében a víznyomás és vízmennyiség rögzített beállítású és nem megváltoztatható.

HD 8/20 G

→ Állítsa be a munkanyomást és szállított mennyiséget a szivattyú nyomás-/mennyiség szabályozójának elfordításával.

Szórófej cseréje

⚠ VESZÉLY

A fúvóka cseréje előtt a készüléket ki kell kapcsolni, és a kézi szórópisztolyt meg kell húzni, amíg a készülék nyomásmentes nem lesz.

→ Biztosítsa a kézi szórópisztolyt, ehhez tolja előre a biztonsági zárat.
→ Csavarja le a szórófej csavarkötését, és vegye le a szórófejet.
→ Helyezzen fel új szórófejet.
→ Csavarja fel a szórófej csavarkötését, és húzza meg kézzel.

Használat tisztítószerrel

⚠️FIGYELMEZTETÉS

A nem megfelelő tisztítószer a készülék és a tisztítandó tárgy sérüléseit okozhatja. Csak olyan tisztítószert használjon, amelyet a Kärcher jóváhagyott. Vegye figyelembe az adagolási javaslatokat és tanácsokat, amelyek a tisztítószerek mellett találhatók. A környezet védelme érdekében takarékosan bánjon a tisztítószerekkel Vegye figyelembe a tisztítószerekre vonatkozó biztonsági előírásokat.

A Kärcher tisztítószerek zavartalan munkát biztosítanak. Kérjen tanácsot vagy rendelje meg katalógusunkat vagy tisztítószer információs lapjainkat.

→ Állítsa be a tisztítószer adagolását a tisztítószer-szívószűrőnél (+/-).
→ A tisztítószer szívócsövet lógassa be egy tisztítószert tartalmazó tartályba.
→ Cserélje ki a nagynyomású szórófejet a kisnyomású szórófejre.

Javasolt tisztítási módszer

– Szenny oldása:

Takarékosan permetezze fel a tisztító-szert és 1...5 percig hagyja hatni, de ne hagyja megszáradni.

– Szenny eltávolítása:

A feloldott szennyeződést magasnyomású sugárral mossa le.

Tisztítószeres használat után

→ Állítsa „0“-ra a tisztítószer-adagoló szelepet.
→ Öblítse le a készüléket járó motor mellett, nyitott kézi szórópisztollyal legalább 1 percig.

A használat megszakítása

→ Engedje el a kézi szórópisztoly karját.

Megjegyzés: Ha elengedi a kézi szóró- pisztoly karját, akkor a motor üresjárat for- dulatszámmal jár tovább.

→ Hosszabb szünetek esetén (több perc) állítsa le a motort.
→ Nyomja meg a kézi szórópisztolyt, amíg a készülék nyomás mentes lesz.
→ Biztosítsa a kézi szórópisztolyt a biztonsági pecekkel véletlenszerű kinyitás ellen.

A készülék kikapcsolása

Só tartalmú vízzel (tengervíz) történő használat után 2–3 percen át öblítse le vezetékes vízzel, nyitott kézi szórópisztollyal.

→ Zárja el a kézi szórópisztolyt.
→ A motorkapcsolót fordítsa „0/OFF“-ra.
→ Üzemanyagcsapot elzárni.
→ Zárja el a víztápláló-vezetéket.
→ Nyomja meg a kézi szórópisztolyt, amíg a készülék nyomás mentes lesz.
→ Biztosítsa a kézi szórópisztolyt a biztonsági pecekkel véletlenszerű kinyitás ellen.
Csavarja le a víztápláló-vezeték tömlőt a készülékről.

Szállítás

⚠ VIGYÁZAT

Sérülés- és rongálódásveszély! Szállítás esetén vegye figyelembe a készülék súlyát.

→ Tekerje fel a magasnyomású tömlöt és akassza a tömlőtartó fölé.
→ Dugja be a sugárcsövet a sugárcsőtartóba.
Akassza be a kézi szórópisztolyt a tartóba.
→ A készüléket a tolókengyelnél tolni.
→ Járművel történő szállítás esetén a készüléket az adott irányelveknek megfelelően kell elgurulás, csúszás és borulás ellen biztosítani.
→ A helyigény csökkentése érdekében oldja ki a csillagfogantyúkat, és fordítsa hátra a tolókengyelt.

Tárolás

⚠VIGYÁZAT

Sérülés- és rongálódásveszély! Tárolás esetén vegye figyelembe a készülék súlyát. Ezt a készüléket csak beltéri helyiségben szabad tárolni.

Fagyás elleni védelem

FIGYELEM

Rongálódásveszély! A készülékbe belefagyott víz tönkreteheti a gép egyes részeit. A készüléket lehetőleg fütött helyen tárolja Fütetlen helyiségben való tárolás esetén tartsa be az alábbi utasításokat:

Víz leeresztése

Csavarja le a víztápláló-vezeték tömlőt és a magasnyomású tömlőt.
→ A készüléket max. 1 percig hagyja menni, amíg a szivattyú és a vezetékek kiürülnek.
→ Csavarozza le és ürítse ki a vízszűrőt.

Öblítse át a készüléket fagyállószerrel

Megjegyzés: Vegye figyelembe a fagyállószer gyártójának az alkalmazásra vonatkozó előírásait.
→ Szivattyúzza át a készüléken a kereskedelemben szokványos fagyállószert.

Ez bizonyos fokú korrózió védelmet is biztosít.

Ápolás és karbantartás

Kereskedőjével rendszeres biztonsági el- lenőrzést tud megbeszélni vagy karbantar- tási szerződést köthet. Kérje tanácsunkat.

Megjegyzés: Az alul található karbantartási tervben csak a magasnyomású szivattyú karbantartási munkái találhatók. Ezen túl a motoron is karbantartási munkákat kell elvégezni a motor gyártójának használati utasításában megadottaknak megfelelően.

⚠ VESZÉLY

Sérülésveszély véletlenül beinduló készülék által.

A készüléken végzett munkák előtt fordítsa „0/OFF” állásba a motorkapcsolót, és húzza ki a gyújtógyertya dugóját.

Égési sérülésveszély! A forró hangtompí- tót, hengert vagy hűtóbordát ne érintse meg.

Karbantartási időközök

Naponta

→ Ellenőrizze a magasnyomású tömlőt esetleges sérülésekre (pukkadásveszély). A sérült magasnyomású tömlőt azonnal cserélje ki.

Hetente

→ Ellenőrizze a olajszintet.

Tejes olajnál (víz az olajban), azonnal ke- resse fel a szervizt.

Havonta

→ Vízszűrőt megtisztítani.
→ Tisztítsa ki a tisztítószer-szívócső szű-rőjét.
→ Ellenőrizze repedések szempontjából a motor és a keret közötti rögzítőelemeket, és a repedezett rögzítőelemeket cseréltesse ki az ügyfélszolgálattal.

500 üzemóra után, legalább évente

→ A készülék karbantartását a szerviz szolgálattal végeztesse el.
→ Cserélje ki az olajat a magasnyomású szivattyúban.

Karbantartási munkák

Vízszűrő tisztítása

→ Zárja el a víztápláló-vezetéket.
→ Hollandi anyát lecsavarni.
→ Lefelé húzza le a szűrőtálcát.
→ Tisztítsa meg a szűrőbetétet és a szűrőtálcát.
→ Ellenőrizze az O-gyűrűk megfelelő illeszkedését.
→ Helyezze be a szűrőbetétet a szűrőtál-cába.
→ Tegye vissza a szűrőtálcát.
→ Csavarja fel és húzza meg a hollandia- nyát.

Nagynyomású szivattyú olajcseréje

→ Készítsen elő egy kb. 1 liter olajhoz való felfogóedényt.
→ Nyissa ki az olaj leengedési csavart.
→ Engedje le az olajat a felfogóedénybe.

A használt olajat környezet kímélő módon távolítsa el vagy adja le egy jóváhagyott gyűjtőhelyen.

→ Csavarja vissza az olaj leengedési csa-vart.

HD 7/15 G: HD 8/20 G:

→ Az új olajat lassan az olaj betöltő tartály csonkja alattig töltse be.

→ Az új olajat töltse az olajtartályba az olajfigyelő ablak közepéig.

Az olajat lassan töltse be, hogy a légbubo- rékok távozhassanak.

A olaj fajtáját és a töltési mennyiséget lásd a Műszaki adatoknál.

Segítség üzemzavar esetén

⚠ VESZÉLY

Sérülésveszély véletlenül beinduló készülék által.

A készüléken végzett munkák előtt fordítsa „0/OFF” állásba a motorkapcsolót, és húzza ki a gyújtógyertya dugóját.

Égési sérülésveszély! A forró hangtompítót, hengert vagy hűtóbordát ne érintse meg.

A motor nem megy

Vegye figyelembe a motor gyártójának kezelési útmutatóját!

A készülék nem termel nyomást

– A motor üzemi fordulatszáma túl alacsony
→ Ellenőrizze a motor üzemi fordulatszá-mát (lásd Műszaki adatok).
– Az alacsony nyomású szórófej van fel- szerelve.
→ A magasnyomású fúvókát felszerelni.
– A szórófej el van záródva/elkopott
→ A szórófejet tisztítsa/cserélje ki
– A vízszűrő szennyeződött
→ Vízszűrőt megtisztítani.
– Levegő a rendszerben
→ Légtelenítse a készüléket (lásd „Üzembevétel“).
– A víz hozzáfolyó mennyiség kevés
→ Ellenőrizze a víz hozzáfolyó mennyiséget (lásd Műszaki adatok).
– A szivattyú táplálóvezetéke szivárog vagy el van záródva
→ Ellenőrizze a szivattyú minden táplálóvezetékét.

A készülék ereszt, víz csöpög a készülék aljából

– A szivattyú szivárog

Megjegyzés: 3 csepp/perc a megengedett.

→ A készülék erős szivárgásánál a szervizzel ellenőriztesse.

Nem szívja fel a tisztítószert

– Magasnyomású fúvóka van felszerelve
→ A kisnyomású fúvókát felszerelni.
– A szűrős tisztítószer-szívócső szivárog vagy el van záródva
→ Ellenőrizze/tisztítsa ki a szűrős tisztító-szer-szívócsövet.
– A visszacsapó szelep a tisztítószer-szívócső végén beragadt
→ Tisztítsa meg/cserélje ki a visszacsapó szelepet a tisztítószer-szívócső végén.
– A tisztítószer-adagolószelep be van zárva vagy szivárog/el van záródva
→ Nyissa ki vagy ellenőrizze/tisztítsa ki a tisztítószer-adagolószelepet.

Ha a hibát nem lehet elhárítani, akkor a ké- szüléket a szervizzel kell ellenőriztetni.

Garancia

Minden országban az illetékes forgalma- zónk által kiadott garancia feltételek érvé- nyesek. Az esetleges üzemzavarokat a tar- tozékokon a garancia lejártáig költségmen- tesen elhárítjuk, amennyiben anyag- vagy gyártási hiba az oka. Garanciális esetben kérjük, forduljon a vásárlást igazoló bizony- lattal kereskedőjéhez vagy a legközelebbi hivatalos szakszervizhez.

Tartozékok és alkatrészek

Kizárólag eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon, mivel ezek szavatolják a készülék biztonságos és zavarmentes üzemét.

A tartozékokkal és pótalkatrészekkel kapcsolatos információkat a www.kaercher.com oldalon olvashatja.

Tartozékok

Tömlödob beépítő készlet

2.637-002.0

Tömlődob a magasnyomású tömlőhöz, a csőkeretre való felszereléshez.

Keskeny Cage keret beépítő készlet

2.637-008.0

A csökeret bővítőeleme a készülék védel- méhez és darus rakodáshoz.

EU konformitási nyiltakozat

HD 7/15 G

Ezennel tanúsítjuk, hogy az alábbiakban megnevezett gép tervezése és építési módja alapján az általunk forgalomba hozott kivitelben megfelel az EU irányelvek vonatkozó, alapvető biztonsági és egész-ségügyi követelményeinek. A gép jóváha-gyásunk nélkül történő módosítása esetén ez a nyilatkozat elveszti érvényességet. A készülék megfelel az EU-ban és Magyarországon (HU) harmonizált szabványoknak.

Termék: Nagynyomású tisztító

Típus: 1.810-xxx

Vonatkozó európai közösségi irányelvek:

2006/42/EK (+2009/127/EK)

2000/14/EK

2014/30/EU

Alkalmazott harmonizált szabványok:

EN 60335-1

EN 60335-2-79

EN 55012: 2007 + A1: 2009

Követett megfelelés megállapítási eljárás:

2000/14/EK: V. függelék

Hangteljesítményszint dB(A)

HD 7/15 G

Mért: 105

Garantált: 108

Az aláírók az igazgatóság megbízásából és teljes körü meghatalmazásával járnak el.

A dokumentáció összeállításáért felelős: S. Reiser

Alfred Kärcher SE & Co. KG

Ezennel tanúsítjuk, hogy az alábbiakban megnevezett gép tervezése és építési módja alapján az általunk forgalomba hozott kivitelben megfelel az EU irányelvek vonatkozó, alapvető biztonsági és egész-ségügyi követelményeinek. A gép jóváha-gyásunk nélkül történő módosítása esetén ez a nyilatkozat elveszti érvényességet. A készülék megfelel az EU-ban és Magyarországon (HU) harmonizált szabványoknak.

Termék: Nagynyomású tisztító

Típus: 1.810-xxx

Vonatkozó európai közösségi irányelvek:

2006/42/EK (+2009/127/EK)

2000/14/EK

2014/30/EU

Alkalmazott harmonizált szabványok:

EN 60335-1

EN 60335-2-79

EN 55012: 2007 + A1: 2009

Követett megfelelés megállapítási eljárás:

2000/14/EK: V. függelék

Hangteljesítményszint dB(A)

HD 8/20 G

Mért: 106

Garantált: 108

Az aláírók az igazgatóság megbízásából és teljes körü meghatalmazásával járnak el.

A dokumentáció összeállításáért felelős: S. Reiser

Alfred Kärcher SE & Co. KG

		HD 7/15 G HD 8/20 G
Motor
Típus -- Honda		GX 1601 henger4 ütem	HondaGX 2701 henger,4 ütem
Névleges teljesítmény 3600 1/min esetén kW (PS) 3,6	4,8 6,3/8,4
Üzemi fordulatszám 1/min 3600 3550
Üzemanyag tartály I 3,1 5,3
Üzemanyag* A készülék alkalmas az E10-es üzemanyaghoz	-- Benzin, ólommentes
Védelmi fokozat -- IPX5
Üzemanyag-fogyasztás teljes terhelés mellett l/h 1,4 2	4
Olajmennyiség, motor	I 0,6 0,9
Olajfajta, motor	Motorolaj15W40	Megrendelési szám 6.288-050.0
Vízcsatlakozás
Hozzáfolyási hömérséklet (max.)	°C	60
Hozzáfolyási mennyiség (min.)	l/h (l/min)	750 (12,5)	1000 (16,7)
Hozzáfolyási nyomás (max.) MPa (bar)	1 (10)
Összekötő tömlő hossza (min.)	m	7,5
Összekötő tömlő átmérője (min.)	coll	3/4
Szívási magasság nyitott tartályból	m	1
Szivattyú
Munkanyomás	MPa (bar)	15 (150)	2...20(20...200)
Szállított mennyiség	l/h (l/min)	624 (10,4)	160...750(2,7...12,5)
Szórófejméret, magas nyomás	--	038	041
Szórófejméret, alacsony nyomás	--	250	250
Max. üzemi túlnyomás (biztonsági szelep)	MPa (bar)	21 (210)	27 (270)
A höfokszabályozó nyitási hömérséklete	°C	80
Olaj mennyiség - szivattyú	I 0,3	0,35
Olaj fajta - szivattyú	Motorolaj15W40	Megrendelési szám 6.288-050.0
Tisztítószer felszívás	l/h (l/min)	0...45 (0...0,8)
A kézi szórópisztoly visszalökőereje (max.)	N	30	41
Méretek és súly
hosszúság x szélesség x magasság	mm	790 x 608 x 1104
Tipikus üzemi súly	kg	39,5	54,7
Az EN 60335-2-79 szerint megállapított értékek
Zaj kibocsátás
Hangnyomás szint L_pA	dB(A)	90	91
Bizonytalanság K_pA	dB(A)	3	3
Hangnyomás szint L_WA + bizonytalanság K_WA	dB(A)	108	108
Kéz-kar vibrációs kibocsátási érték	m/s^2	<2,5	<2,5
Bizonytalanság K	m/s^2	0,6 0,7
