GEDW 1155 NA - Felszíni szivattyú EINHELL - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen GEDW 1155 NA EINHELL PDF formátumban.
| Termék típusa | Mélykút szivattyú |
| Márka | Einhell |
| Modell | GEDW 1155 NA |
| Elektromos tápfeszültség | 220-240 V ~ 50 Hz |
| Felvett teljesítmény | 1100 W |
| Maximális szállítóteljesítmény | 6000 l/h |
| Maximális emelési magasság | 55 m |
| Maximális bemerülési mélység | 19 m |
| Maximális vízhőmérséklet | 35 °C |
| Nyomócsonk | 1" (33,3 mm) IG |
| Engedélyezett idegen anyagok | Csak tiszta víz |
| Védettségi fokozat | IPX8 |
| Hálózati kábel hossza | 22 m |
| Motorvédelmi típus | Beépített hővédelem |
| Üzemmódok | Automatikus, késleltetett indítással (3 s), nyomásra leállás (3 bar) |
| Szárazon futás elleni védelem | Igen, automatikus leállás és újraindítási ciklusok |
| Test anyaga | Műanyag és fém (nincs meghatározva, ésszerű becslés) |
| Méretek (H x Sz x M) | Nem közölték |
| Súly | Nem közölték |
| Hangnyomásszint | Nem közölték |
| Szokásos karbantartás | A szennyeződésgyűjtő szűrő rendszeres tisztítása |
| Kopó alkatrészek | Rotor |
| Garancia | 24 hónap (feltételek a használati útmutatóban) |
| Tartozékok | Rögzítő kábel, használati útmutató |
Gyakran ismételt kérdések - GEDW 1155 NA EINHELL
Felhasználói kérdések a következőről GEDW 1155 NA EINHELL
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Felszíni szivattyú PDF formátumban ingyenesen! Találja meg kézikönyvét GEDW 1155 NA - EINHELL és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. GEDW 1155 NA márka EINHELL.

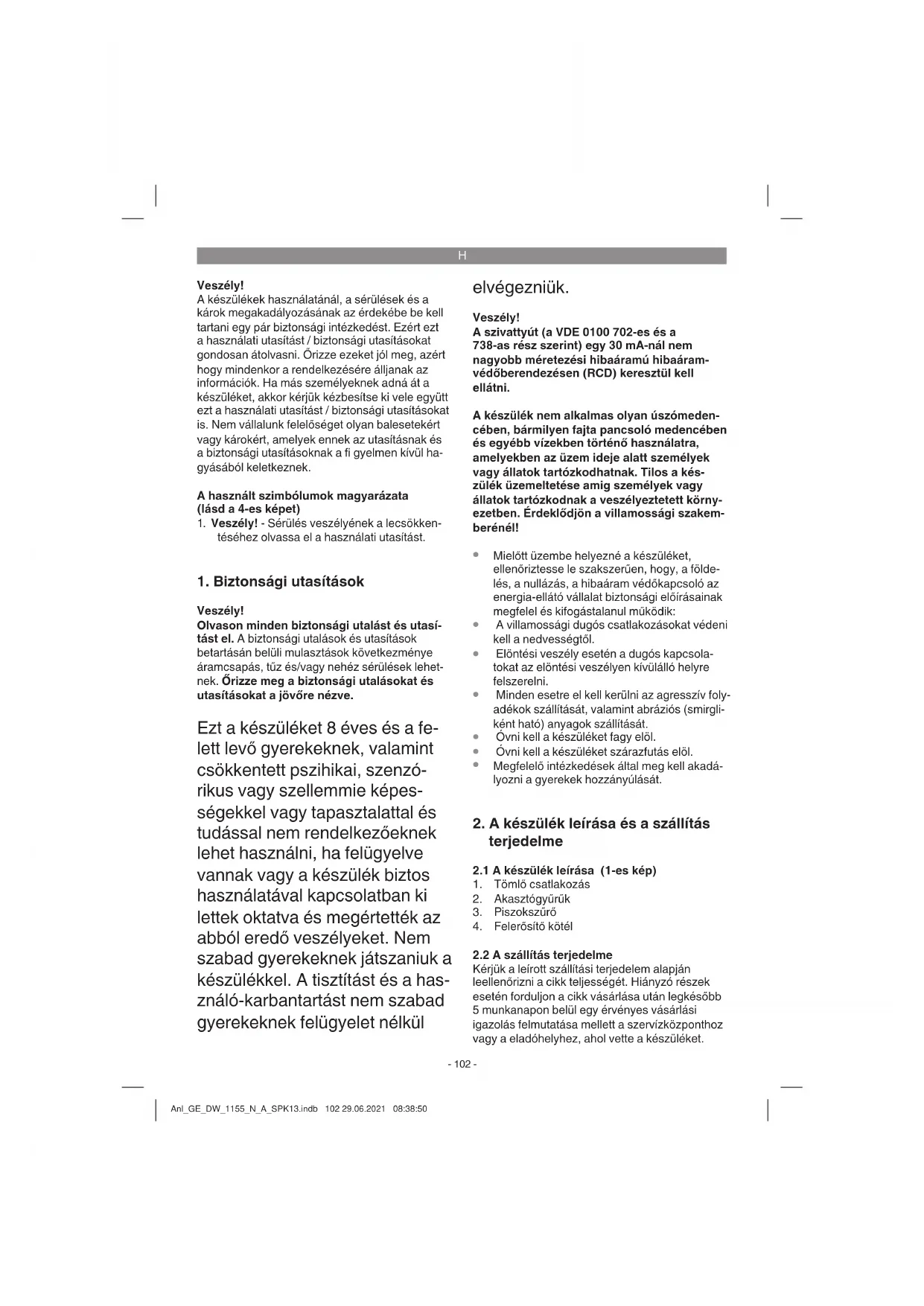

HASZNÁLATI ÚTMUTATÓ GEDW 1155 NA EINHELL
H Eredeti hasznalati utasitas Melykutsi szivatty
A keszülékek hasznalatánal, a sérlüleşek é a károk megakadályozásanak az érdekébe be kell tartani egy párBiztonsagi intezkedest. Ezert ezt a hasznalati utasitast /biztonsagi utasitásokat gondosan átolvasni. Örize ezeket jol meg, azert hogy mindenkor a rendelkezesére alljanak az informaciók. Ha mas szemelyeknek adná at a keszüléket, akkor kérjuk kézbesitse ki vele egyutt ezt a hasznalati utasitast /biztonsagi utasitásokat is. Nem vallunf felelosegget oyan balesetakert vagy károkt, amelyek ennek az utasitásnak é a biztonsagi utasitásoknak a fi gyelmen kivul hagyásaból keletkeznek.
A hasznalt szimbólumok magyarázata (Iásd a 4-es képet)
- Veszély! - Sérulés veszélyenek a lecsökkentéséhez olvassa el a hasznalati utasitast.
1. Biztonsagi utasísk
Veszély!
Olvason mindedBiztonsagiutalastesutasitastel.Abiztonsagiutalasokesutasitasok betartasanbeluli mulasztasokkovetkezmeney aramcsapas,tuz es/vagy nehez serulesek lehetnek.Orizze megabbiztonsagiutalasokat esutasitasokatajovorenzve.
Ezt a keszüléket 8 éves és a felett levő gyerekek, valamint csökkentett pszihikai, szenzó-rikus vagy szellemmie képessegekkel vagy tapasztalattal és tudással nem rendelkezöeknek lehet használni, ha felügyelve vannak vagy a keszülék biztos használatával kapcsolatban ki lettek oktatva és megérététék az abból eredő veszelyeket. Nem szabad gyerekek jatszaniuk a keszülékkel. A tiszítást és a használo-karbantartást nem szabad gyerekek felügyelet nélkül
elvegezniuk.
Veszely!
A szivatty (a VDE 0100 702-es a 738-as resz szerint) egy 30mA -nal nem nagyobb meretezesi hibaaramu hibaaramvedoberendezesen (RCD) keresztul kell ellatni.
A keszülk nem alkumas oyan uszómedencében, barmilyen fajta pancsoló medencében es egyebb vizekben torténó használatra, amelyekben az uzem ideje alatt szemelyek vagy allatok tartozkodhatnak. Tilos a keszülk uzemeltete séig szemelyek vagy allatok tartozkodnak a veszelyeztetett kornyezetben. Erdeklödjon a villamossagi szakberenél!
Mielott üzembere helyeze n a keszuleket, ellenoriztesse le szakszeru, hogy, afoldeIes, a nullazas, a hibaaram vedokapcsolo az energia-ellato vallalat bitzonsagi elorirasainak megfelels kifogastalanul mukodik:
A villamossagi dugos csatlakozasokat vedeni kell a nedvessegtol.
- Elontési veszély esetén a dugós capcsolatokat az elontési veszélyen kivulallo helyre felszerelni.
- Minden esetre el kell kerulni az agressziv folyadekok szallitasat, valamint abrazios (smirgli-kent ható) anyagok szallitasat.
Ovni kell a keszuleket fagy elol.
Ovni kell a keszuleket szarazfutas elol.
- Megfelelo intezkedesek aldal meg kell akadalyozni a gyerekek hozzanyulasat.
2. A keszülék leírasa és a szállítás terjedelme
2.1 A keszülék leirasa (1-es kép)
- Tomlo csatlakozás
- Akasztogyuruk
- Piszokszüro
- Felerosito kotel
2.2 A szallitas terjedelme
Kérjuk a leirott szallitasi terjedelem alapjan leellenorizni a cikk teljesseget. Hianyzó részek eseten forduljon a cikk vásárlasa utan legkésöbb 5 munkanapon beül egy érvényes vásárlasi igazolás felmutatása mellett a szervízköþponthoz vagy a eladóhelyhez, ahol vete a készüléket.
H
Kérjuk vegye ehbez fi gyelembe az utasitas végén a szerviz-informáciokban talalhato szavatossagi tablázatot.
Nyissa ki a csomagolast es vegye ki ovatosan a keszuleket a csomagolabsból.
Tavolitsa el a csomagolasi anyagot valamint a csomagolasi- / es szallitasi biztositekot (ha letezik).
Ellenorizze le, hogy teljes a szalitás terjedelme.
Ellenorizze le a keszüléket és a tartozékreszeket szallitási károkra.
Ha lehetséges, akkor orizze meg a csomagolast a garanciaid o lejaratanak a végéig.
Veszély!
A keszülek és csomagolásí anyag nem gyerekjáték! Nem szabad gyerekeknek a múnyagtasakokkal, foliákkal ésaprószekkel jatszaniuk! Fennàl lenyelés és a megfulladas vesélye!
Melykutszivattyu
Felerosito kotel
Eredeti hasznalatiutasitas
3. Rendeltetesszerui hasznalat
Az On altal vásárolt keszúlek egy maximalissan 35^ homérsékletu viz szàllitáralett meghatározva. Ezt a kszúléket nem szabad más folyadékok, künössen nem a motoruzemanyagok, tiszítólszerek és egyebb kémia termékek szàllitára felhasználni!
A keszülék mindenhol ott hasznalható, ahol vizet kell átszállitani, mint pedául a hazartásban, a kertészetben és meg sukkal tobb alkamazásihelyen. Nem szabaduszómedence üzemeltétésere felhasználni.
A keszüléknek a természetes, mocsaras talajvizekben levő hasznalatáná allítsa a keszüléketenyhém megemelve fel, mint Például teglá Kra.
A keszülk nem leit tartós üzremre terveze, mint pélául keringetó szivattyu tavakban. A keszülk varhato elettartama azáltal mervadoan leróvidul, mível a keszülk nem leit egy állando megterhelèsre konstrualva.
A keszüléketCsak a rendeltetese szerint szabad hasznalni. Eztulhalado barmilyen hasznalat,
nem számít rendeltetésszerünek. Ebböl adódo barmilyen kárét vagy barmilyen fajta serülésert a hasznaló ill. a kezelő felelos és nem a gyártó.
Kérjuk vegye fi gyelembe, hogy a keszülkeink rendeltetésuk szerint nem az ipari, kézmüpiari vagy gyári hasznalatra lettek konstruálva. Nem vallalunk szavatossagot, ha a kszülékipari, kézmüpiari vagy gyári üzemek valamint egyenertéku tevekenységek teruletén van használva.
A kenolaj/kenoszerek kifutasa beszennyezheti a vizet.
4. Technikai adatok
Halozati csatlakozas 220-240 V 50 Hz
Felvett teljesitmény 1100 Watt
Szallitott mennyiseg max. 6000 I/ora
Szalitasi magassag max. 55 m
Bemerulesi melyseg max. 19m
Vizhomerskletmax. 35°C
Tömlöcsatlakoztatás cca. 33,3 mm (1") IG
Idegen test max.: Tisztaviz
Vedelmi rendszer: IPX8
Halozati gezetek 22m
5. Beuzemeltetes elott
Gyozodjon meg a rakapcsolas elott arrol, hogy a tipustablán megadott adatok megegyeznek a halózati adatokkal.
5.1 Installación
A keszülék installmentájo vagy:
- helyhez kötöten egy állando csövezétékkel vagy
helyhez kottten egy flexibilis tomlovezetakkel tortenik
A megfelelo csatlakozóval rácsatlakoztatni a nyomotomlôv vagy-cövet a nyomócsatlakozóra (1). Odakötni a felerosito kotelet (4) az akasztogyurukre (3-as kép/2-es poz.).
Utasítás:
A szivattyu ezemeltete seolletisztazni az instalacioval kapcsolatos esetleges kulonfelteteleket! Ha peldaul aramszunet, szennyezodés vagy egy defektes tomités anyagi karokhoz gezethene, ak
H
kor kiegészítő védóintézkedéseket kell installálni.
Ezek a védointézkedések peldául:
Egy kūlōn lebiztositott āramkörön keresztül páhuzamosan futo szivattyuk, nedvességsgszenzorok a lekapcsoláshoz, és hasonloBiztonsági berendezesek.
Kétseg eseten kérje ki okvetlenül egy szaniter szakember tanácsát.
A maximalis szallitott mennyisegetCsak a lehto legnagyobb vezetekatmerovl leht elerni, kisebb tomlok vagy vezetekek csatlakoztatasanal le lesc scokkentve a szallitis mennyiseg.
Az installmentánl f gyelembe kell venni, hogy a kesszüléket sohasem szabad a nyomovezetekken vagy az aramkabelen szabadon fuggoen felszerelni. A kesszüléket az annal elrelatott akasztógyürünél fogva kel felakasztani.
A szivattyaknanak legendo nagysagunak kell lennie.
5.2 Halózati csatlakoztatás
Veszély!
Az altala vásárolt készülék, már egy
védörintkežós dugóval van felszerelve. A készülék egy 220-240 V ~ 50 Hz-es foldelt konnektorra levő rákapsolásra lett tervezve. Bizonyosodjon meg arról, hagy a dugszol áljat zelegendöen le vanbiztositva (legalabb 6 A),és kifogastalanul rendben van. Kapcsolja a halózati csatlakozét a dugszol áljatba és ezälta üzemész a készülék.
6. Kezelés
Miután fi gyelmesen elolvasta ezt az instalació iés uzemeltetési utasitast, a kovetkezó pontok
fi gyelembe vetele melett beuzemeltetheti a keszuleket:
Ellenorizze le, hogy a nyomásvezetek szabályszerüen lette felszerelve.
- Bizonyosodjon meg arról, hogy 220-240 V ~ 50 Hz-es a villamos csatlakozás.
Vizsgalja meg a villamos dugaszol aljzatot annak szabalysseru allapotara
- Bizonyosodjon meg arról, hogy sohasem tud viz vagy nedvesség a halózati csatlakozásba kerülni.
Kerulje el a keszulek szarazon levofutasat.
A készülék kikapcsoláshoz kérjuk húzza ki a halózati csatlakozot a dugaszol alzataból.
Utasitas!
- A szivattyut a kutba vagy az aknaba egy rogzito kotelnel fogva ereszteni le.
- Kérjuk ügyeljen arra, hogy a szivattyu teljesen viz alatt legyen es cca. 10 cm-el a talaj felett.
- Rácsatlakoztatni a halózati dugó t a dugaszól o alżatra.
A szivatty cca. 3 masodpercre a csatlakoz kabelnek a bedugasa utan indit.
6.1 Automata üzem:
A szivattyu nyomast épit fel (mint peldaul lezarva a vizcsap) es azutan magatol lekapcsol. Az integralt vissacsapso alep altal a nyomas a tomloben addig all fenn, amig ismet ki nem venne vizet.
Ha a nyomás 3 bar alá esne, akkor a szivattyu ismét bekapcsol.
6.2 Száralazmenet-biztosítás:
Ha nincs benne tovabb szalitandofyadek, akkor a szivattyu automatikusa le lesz kapcsolva.
5 masodpercre ra 30 masodpercrebekapsol a szivattyu.
Azután a szivatty 3 ciklusban fut, 5 masodpercre ki és 20 masodpercre be.
Tovabbá kimaradó szallitandó folyadék esétében a szivattyu 1 ora, 5 ora majd vegül is minded 24 ora mulva ismet indit.
Utasitas!
Ha egy szarazmenet lenne megallapitva, akkor üglyelni kell arra, hogy a nyomovezetek allandoan zárva legyen.
7. A halózati csatlakozásvezetékicserélése
Veszély!
Ha ennek a keszüléknek a halózatra csatlakoztató gezetéke megsérult, akkor ezt a gyartó vagy annak a vevszolgátatasa, vagy egy hasonloan szakképzett szemely altal ki kell cserelttni, azert hogy elkerüle a veszelyezteteket.
H
8. Tisztitás, karbantartás és potalkatrészmegrendelés
Veszély!
- Minden karbantarási munka elott húzza ki a halózati dugaszt.
Hordozható felhasználas esetén a keszüléket, minden használat után meg kellene tiszítani tiszta vizzel.
Megereszteni a piszokszuro rogzito csavarjait (2-es kép/pos.3), megtisztitani a piszokszurot és a beszivás részlegét.
Ismét felerositeni a piszokszüröt.
8.1 Karbantartás
A keszülk besejében nem talalható további karbantartando rész.
8.2 A potalkatrész megrendelése:
Pótalkatrész megrendésénel a követkež adatokat kellene megadni:
A keszülk tipusat
A keszulek cikk-számát
A keszülk ident- szamát
A szükséges potalkatrész potalkatrész számát
Aktualis arak es inforaciok a www.Einhell-Service.com alatt talalhatoak.
9. Megsemmisités és ujrahasznosítás
A szalitasi karok megakadalyozasaho z keszulek egy csomagolasban talalhato. Ez a csomagolas nyersanyag es ezaltal ismet felhasznalhato vagy pedig visszavecetho a nyersanyagi korfargashoz. A keszulek es annak a tortozekai kulonboz anyagokbol allnak, mint peldaul fembol es muyanagokbol. Defektes kszulekek nem tartznak a hazi hulladekok koze. Szakszeru megsemmisiteshez le kellene adni a kszuleket egy megefelelo gyujtohelyen. Ha nem ismer gyrojtohelyeket, akkor erdekldjon utanna a koz-segi onkormanyzatanl.
11. Hibakeresési tery
| Zavarok Okok | Elhárítás | |
| Nem indul a készülék | - Hiányzik a hálózati feszültség - Leellenörizni a hálózati feszültséget | |
| Nem szállit a készülék | - El van dugulva a bevezetési szita - Megtörve a nyomástömlő | - Vízsugárral megtiszütani a bevezétési szitätsztat - Elhárítani a törshelyet |
| Nem kapcsol ki a készülék | - szivárgó a nyomásoldal - megtiszítiti a nyomásoldalt | |
| Nem kielégítő a szállitott mennyiság | - El van dugulva a bevezetési szita - Lecsökkentve a teljesitmény az erösen szennyezett és smirgliként ható vizbekeverétek által | - Megtiszítiti a bevezétési szitätsztat - Megtiszítani a készüléket és kicse-rélni a gyorsan kopó részeket |
| Rövid futásidő után kikapcsol a készülék | -Amotorvédó, a tul erős víszennyezódés miatt lekapcsoljá készüléket - Túl magas a viz hörmséklete, le-kapcsol a motorvédó | - Kihúzni a hálózati dugaszt és meg-tiszítani a készüléket és az aknát - Ügyelni a maximális, 35 C°-úvizhömsékletre! |
H
Csak az EU-orszagoknak
Ne dobja az elektromos szerszámokat a háztartásihulladékozé!
Az elektromos és elektronikus-öregkészülékek 2012/19/EG europai irányvona és anemzeti jogba való átvetele szerint az elhasznált elektromos szerszámokat szétvalasztvakell össagyüjteni és vissza kelli gezetni egy környezetvedelemnek megfelelo ürafelhasznalashoz.
Recycling-alternativák a vissakuldési felszolitáshoz:
Az elektramos keszülék tulajdonosa, a tulajdon feladása esetében köteles a visszakuldés helyett alternativ a szakszer értékesitessel kapcsolatban össedolgozni. Az öreg keszüléket ehez egy visszavevô helynek is át lehet hagyni, amely elvgzi a nemzeti körforgáspari- és hulladéktörvenyek értelmeben levő megsemmisítest. Ez nem érrinti az öreg keszülékek mellekelt elektramos alkotóreszek nélkültARTZEKait és segítöeszközeit
A termekek dokumentaciojanak es a kiseropapirjainak az utannyomtatasa vagy egyebb sokszorositasa, kivonatosan is ck as Einell Germany AG kihangsulyozt beeegyezesel engedelyezett.
Technikai valtoztatasok jogat fenntartva
H
Szervíz-információk
A garanciaokmányokban megnevezett minded országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehtösegét kérjuk vegye ki a garanciaokmányból. EzekResultSetztővúgyben mint javitás, pótalkatrész-és gyorsan kopó rész-ellatás vagy a fogyóeszközk megrendelhetösegével kapcsolbatan a rendelkezsére állnak.
Figyelembe kell venni, hogy ennel a termeknel a kovetkez o reszek már hasznalat szerinti vagy termes-zetes kopasn kavan alavetve ill. a kovetkez o reszekre van mint fogyóeszközokre szükseg.
| Kategória Példa | |
| Gyorsan kopó részek* Szivattyu kerék | |
| Fogyóeszköz/ fogyórészek* | |
| Hiányzó részek |
* nincs okvetlenul a szallitas terjedelmében!
Hiányok vagy hibák esétén kérjuk a hibaesetet a www.Einhell-Service.com alatt bejenteni. Kérjuk ügyeljen egy起点 hibaleirásra és feelje meg mindenesetre a következó kerdeseket:
Mukodott már egyszer a keszülek, vagy elejétól kezdve már defekt volt?
Feltunt Onnek a defekt fellepese elott valami a keszulkeken (tunet a defekt elott)?
Az On velemenye szerint mi a keszuluk hibas mukodese (fotunet)?
Irja le ezt a hibas mukodest.
Garanciaokmány
Tiszelt Vevö,
termékeink szigóu minoségi ellenorzs ala vannak vethe. Ha ez a készulék megis egyszer nem muködn kefogastalanul, akkor azt nagyon sajnaljuk es kerjuk Önt forduljon a szervizszoilgaltasunkho amely ebben a garanciakártáyaban megadott cim alatt talihato. Szivesen allunk a rendelkezésere Telefon is, az alul megadott szervizszam alatt. A garanciaigény érvenyesitesevel kapcsolatban a kovetkező érvenyes:
- Ezek a garanciaftetelek ckakizarolagosan a fogyasztoknak szolnak, ez annyit jelent hovy természetes szemelyeknek, akim nem szanjek ezt a termeket sem uzemszeru sem egybeb onallo tevkenysigeik koren belul hasznalni. Ezek a garanciaftetelek szabalyozzak a kiegsztio garanciateljesitmenyeket, amelyeket a lent megnevezted gyarto a vasarloknak az uy keszulekeire iger a törvenyileg elirt garanciaszolgalgathoz kiegsztioen. A jeg szavatossagi igenyei, nincsenek ez a garnacia altal erintve. A garanciateljesitmenyunk az On szamara djimentes.
- A garanciateljesitmény csak kizárolagosan az On altal, a lent megnevezet gyartótol megvásárolt ud készüléken felmerul olyan hibákra terjed ki, amelyek bebizonyithatoan egy anyaghiban vagy egy gyári hiban alapszanak és korlátolva van valasztásunk szerint, vagy ezeknek a híbáknak az elháritására vagy a készülék kicserélesére.
Kérjuk vegye figylembe, hogy a keszülkeink rendeltetésuk szerint nz ipari, kézmüipari vagy szakmai hasznalatra lettek konstrualva. Ezert a garanciaszerzódés nem jön litre, ha a kszülk a garancia ideje alatt Kisipari, kézmüipari vagy ipari uzemek teruleten lett hasznalva vagy ha, egyenértékü igénybevételnek lett kitéve.
-
A szavatossagunk alol ki vannak vve:
-
olyan károk a készüléken, amelyek az összeszerelési utasitás figyelen kivül hagyása vagy amelyek a nem szakszeru felszerelés, a hasznalati utasitás figyelen kivül hagyása (mint peldäul egy rossz halózati feszültsegre vagy áramfajtárva lo rákapcsolás), vagy a karbantartási és biztonsági határozatok figyelen kivül hagyása vagy a készülének egy nem normalis környezeti feltetelekné történő kitetele vagy egy hiányos ápolás és karbantartás altal keletkezték.
-
károk a keszüléken, amelyek egy rossz bánásmod vagy nem szakszeru hasznalatok (mint példaúl a keszülék tulterhelése vagy nem engedélyezett betészersszámok vagy tartozék hasznalata), idegen testeknek a keszülékbe levő behatolása (mint példaúl homok, kovek és por, szallitasi károk), eroszk kifejtése vagy idegenkezüseg (mint példaúl leesés altali károk) altal jöttek litre.
-
károk a készüléken vagy a készülék részein, amelyek a hasznalatnak megfelelo, szokásos vagy egyebb természetes elkopásra gezehetőe k vissza.
-
A garancia idōtartama 24 honap és a keszülék vásárlasi napjával kezdódk. Garanciaigények a garancia idō lejarata elöll kél, két hén belul, a defekt felismerése után érvényesiteni. Ki van záva a garanciaigények érvényesitése a garanciaidó letelte után. A keszülék javitása vagy kicserélse nem hosszabbitja meg a szavatosság idejét, se nem indul ez a teljesitmény altal egy uj garanciaidó a keszülékre vagy az esetleg beépitett pólalktrészekre. Ez egy helyszín szerviz esétuben is érvényes.
- A garanciajoganak az ervenysitesehez kerduk jelentse be a defektes keszuleket a kvetkez cim alatt: www.Einhell-Service.com. Kerduk tartsa keszlenlbetan az uj kszulek on altali vasarlasanak a bizonylat yagm mas igazolasait. Oylan kszulekeket, amelyek megfelelo igazolas vagy tipustabla nelkul kerulnek bekuldresre, azok hianyzo hozzarendelesi lehtoseg miatt ki vannak zarva a garciateljesitmenyal ola. Ha a kszulek defektjere kiterjer a garnciateljesitmenyunk, akkor azonnal viszakap egy megavitott vagy euy uz kszuleket.
Magától erthetodó, hagy a koltsegek megteritése elleneben szivesen megavitsuk azokat a keszüleken levő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érnti a garancia. Ehhez kérjuk a keszüléket a szervizcimunkre beküldeni.
Ennek a hasznalati utasitásnak a szerví-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkelle, hasznalati részekkelsehianyzó részekkelpkapcsolbat fennalló fenntartásaira.
