GEDW 1155 NA - Ytpump EINHELL - Gratis bruksanvisning och manual

Produkttyp	Dränkbar pump för djupa brunnar
Märke	Einhell
Modell	GEDW 1155 NA
Strömförsörjning	220-240 V ~ 50 Hz
Effektförbrukning	1100 W
Maxflöde	6000 l/h
Maximal tryckhöjd	55 m
Maximalt nedsänkningsdjup	19 m
Maximal vattentemperatur	35 °C
Tryckanslutning	1" (33,3 mm) IG
Tillåtna främmande partiklar	Endast klart vatten
Skyddsklass	IPX8
Kabellängd	22 m
Motorskyddstyp	Inbyggt termiskt skydd
Driftlägen	Automatisk med fördröjd start (3 s), stopp vid tryck (3 bar)
Torrkörningsskydd	Ja, automatiskt stopp och omstartscykler
Kåpmaterial	Plast och metall (ej specificerat, rimlig uppskattning)
Mått (L x B x H)	Ej angivna
Vikt	Ej angivet
Ljudnivå	Ej angivet
Regelbundet underhåll	Regelbunden rengöring av smutsfiltret
Slitdelar	Rotor
Garanti	24 månader (villkor i manualen)
Medföljande tillbehör	Fästkabel, bruksanvisning

Vanliga frågor - GEDW 1155 NA EINHELL

Vad är det maximala nedsänkningsdjupet för pumpen Einhell GEDW 1155 NA?

Maximalt nedsänkningsdjup är 19 meter.

Vilken typ av vatten kan pumpas med denna pump?

Denna pump är utformad för att pumpa klart vatten med en maximal temperatur på 35 °C. Använd inte för aggressiva eller slipande vätskor.

Har pumpen torrkörningsskydd?

Ja, pumpen stannar automatiskt vid vattenbrist och utför omstartscykler (5 s stopp, 30 s drift) tills vattnet återkommer, därefter med längre intervall.

Hur installerar man pumpen GEDW 1155 NA?

Fäst en fästkabel i upphängningsöglan och sänk ner pumpen i brunnen eller tanken. Se till att den är helt nedsänkt och cirka 10 cm ovanför botten. Anslut tryckslangen till 1" IG-anslutningen.

Vad är pumpens maximala flöde?

Maximalt flöde är 6000 liter per timme (med största möjliga rördiameter).

Fungerar pumpen kontinuerligt?

Denna pump är inte utformad för kontinuerlig drift (t.ex. som cirkulationspump). Den är avsedd för intermittent användning.

Hur underhåller man pumpen?

Efter varje användning, rengör smutsfiltret: skruva loss skruvarna, ta bort filtret, rengör det med rent vatten och sätt tillbaka. Skydda pumpen mot frost.

Vilket elsäkerhetsskydd krävs?

Pumpen måste matas via en jordfelsbrytare (RCD) med en märkfelsström på högst 30 mA, enligt VDE 0100.

Vad gör man om pumpen inte startar?

Kontrollera nätspänningen, stickkontaktens och kabelns skick. Se till att pumpen är korrekt nedsänkt. Om problemet kvarstår, kontakta service.

Var hittar man reservdelar till pumpen Einhell GEDW 1155 NA?

Reservdelar (som rotorn) finns på webbplatsen www.Einhell-Service.com. Ange apparattyp, artikelnummer och identifikationsnummer.

BRUKSANVISNING GEDW 1155 NA EINHELL

Smid ici el-vaerktoj ud som almindeligt husholdningsaff ald!

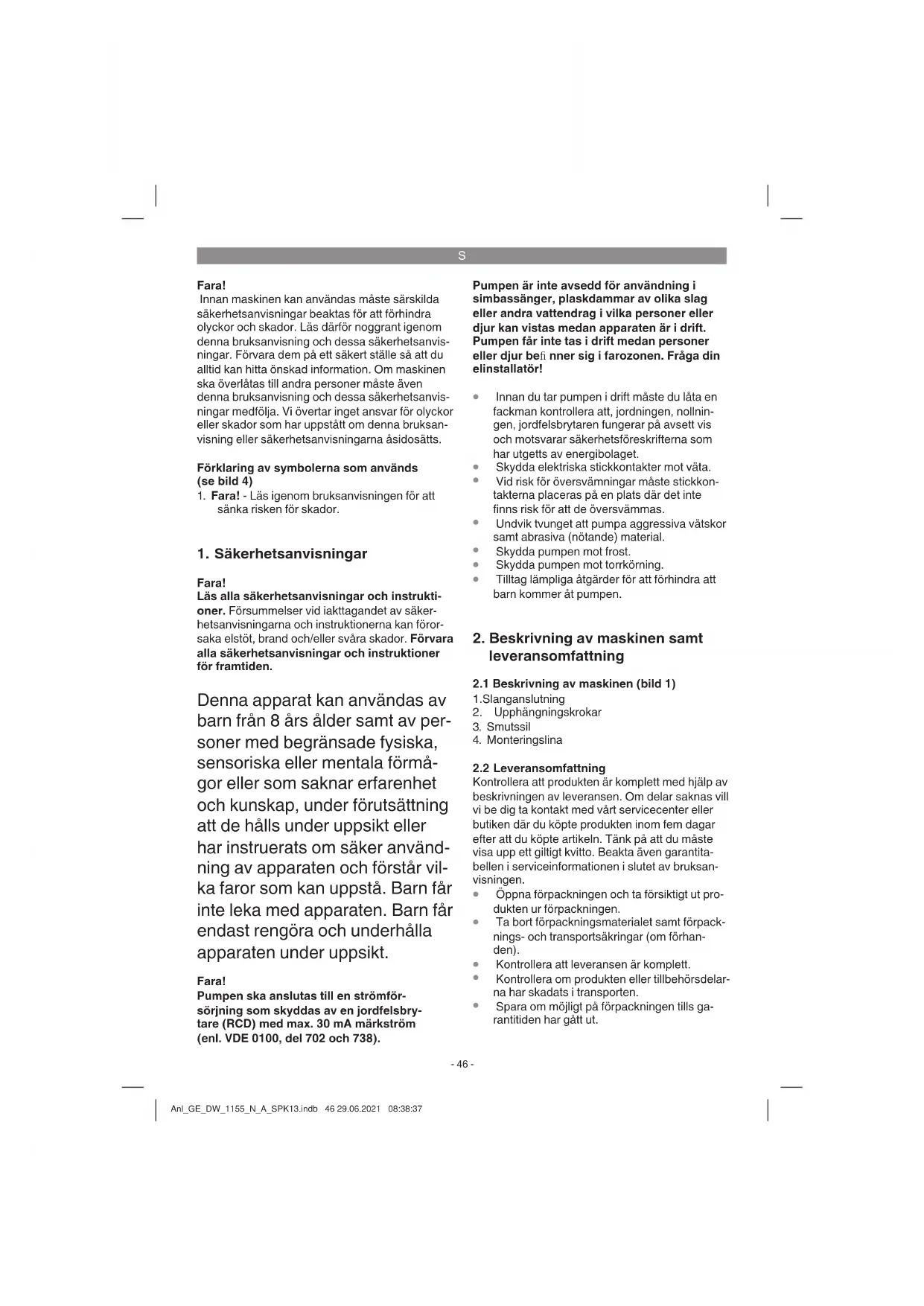

Innan maskinen kan anvandas maste sarskilda sakerhetsanvisningar beaktas for att forhindra olyckor och skador. Las darrfor noggrant igenomenna dnuksanvising och dessa sakerhetsanvis- ngar.Forvara dem paett sakert stalle saatt du alltid kan hitta onskad information.Om maskinen sha overlatas till andra personer maste avenenna brauksanvising och dessa sakerhetsanvis- ngar medfolja.Vi overtar inget ansvar for olyckor erler skador som har uppstatt omenna bruksanvising ell sakerhetsanvisingarna asidosatts.

Förklaring av symbolerna som används (se bild 4)

1. Fara! - Lásigenom bruksanvisingen für att sänka risken für skador.

Läs alla sakerhetsanvisningar och instrukti- oner. Forsummelser vid iaktagandet av sakerhetsanvisningarna och instruktionerna kan fororsaka elstöt, brand och/eller svåra skador. Forvara alla sakerhetsanvisningar och instruktioner for framtiden.

Denna apparat kan användas av barn fran 8 árs álder samt av personer med begrangsade fysiska, sensoriska eller mentala fornagor ull som saknar erfarenhet och kunskap, under forutsattning att de halls under uppsikt ull her instruerats om saker använding av apparaten och Förstár vilka faror som kan uppsta. Barn fär inte leka med apparaten. Barn fär endast rengöra och underhalla apparaten under uppsikt.

Fara!

Pumpen ske anslutas till en stromfor-sorjning som skyddas av en jordfelsbry-tare (RCD) med max. 30mA markstrom (enl.VDE 0100, del 702 och 738).

Pumpen ar inte avsedd for anvandning i simbassanger, plaskdammar av olika slag ell er andra vattendrag i vilka personer ell djur kan vistas medan apparaten ar i drift. Pumpen farinte tas i drift medan personer ell djur befinner sig i farozonen. Fraga din elinstalator!

• Innan du tar pumpen i drift maste du lata en fackman kontrollera att, jordningen, nollningen, jordfelsbrytaren fungerar pa avsett vis och motsvarar sakerhetsforeskrifterna som har utgetts av energibolaget.
  Skydda elektriska stickkontakter mot vata.
• Vid risk für översvämningar mäste stickkontakterna placeras pa en plats)daret inte finns risk for att de översvämmas.
  Undvik tvunget att pumpa aggressiva vatskor samt abrasiva (notande) material.
  Skydda pumpen mot frost.
  Skydda pumpen mot torrkörning.
  Tilltag lampliga Atgarden for att forbindra att barnkommen at pumpen.

2. Beskrivning av maskinen som leveransomfattning

2.1 Beskrivning av maskinen (bild 1)

1.Slanganslutting
2. Uphangningskrokar
3. Smutssil
4. Monteringslina

2.2 Leveransomfattning

Kontrollera att Produkten ar komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig takontakt med vart servicecenter aller butiken dar du köpteprodukten inom fem dagar after att du köpte artikeln. Tänk p att du maste visa upp ett gittigt kvitto. Beakta även garantita-bellen i serviceinformationen i slutet av braksan-visingen.

• Oppna forpackningen och ta forsiktigt utprodukten ur forpackningen.
  Ta bort forpackningsmaterialiet samt forpacknings- och transportsakringar (om fforhan-den).
• Kontrollera att leveransen ar komplett.
• Kontrollera om Produkten eller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på forpackningen tills garantitiden har gatt ut.

Fara!

Produkten och forpackningsmaterialiet ar ingen leksak! Barn fär inte leka med plastpäsar, folie ell erer smädelar! Risikfor att barn sväljer delar och kvävs!

3. Åndamåsenlig användning

Pumpen som du har kopt ar avsedd for pumping av vatten vars max. temperatur uppgar till 35^ Denna pump far inte anvandas till andra vatskor. Detta galler sarskilt for motorbransle, rengoringsmedel aller andra kemiskaprodukter!

Pumpen kan anvandas inom alla omraden dar vatten maste pumpas, tex inom hushall, tradgard erler manga andra tillampingar. Pumpen far inte anvandas i simbassanger!

Om pumpen ska anvandas i vattendrag med naturlig, slammig botten bör pumpen placeras upphojt frän botten, tex pa tegelstenar.

Pumpen ar inte avsedd for kontinuerlig använding, tex som cirkulationspump i en damm. Detskulle leda till en markant forskortning av pumpens avsedda livslängd aftersom pumpen inte har konstruerats for en kontinuerlig belastning.

Pumpen far endast anvandas till sitt avsedda anecdal. Anvandninger som stracker sig utover detta anvandningsomrade ar ej andamalsenliga. For materialskador ell personskador som resulterar av sadan anvandning ansvarar anvandaren sjalv. Tillverkaren overart inget ansvar.

Tänk pá att varaprodukter endast fár användas till ándamälsenigt syfte och inte har konstruerats für kommersiell, hantverksmássig eller industriell användning. Vi ger dārfor ingen garanti om pumpen används inom kommersiella, hantverksmássiga eller industriella verksamheter erler vid liknande aktivitet.

Om smörjolja/smörjmedel slacker ut fi nns det risk for att vattnet fororenas.

4. Tekniska data

Natanstluting 220-240 V 50 Hz

Effektbehov. 1100 W

Max. capacitet .6000 I/h

Max. uppfordringshojd 55 m

Max.dopningsdjup. 19m

Max. vattentemperatur 35°C

Slangkoppling ca 33,3 mm (1)innerganga

Främande partiklar max.: ......klart vatten

Kapslingsklass IPX8

Nätkabel: 22m

5. Färe användning

Innan du ansluter maskinen maste du overtyg dig om att uppgifterna på typskylten stammer overens med nätets data.

5.1 Installera pumpen

Pumpen kan installeras antigen

stationart med en fast rrolding

eller

Anslut tryckslangen aller -roret med en passandekoppling till tryckanslutningen (1).

Knyt fast linan (4) i upphängningsoglan (bild 3 / pos. 2).

Mark!

Innan pumpen tas i drift maste du informera dig om ev. särskilda villkor gäller for installationen! Om texett stromavbrott, nedsmutsning erlen defektpackning kan leda till materiella skador, maste extra skyddsatgärder installeras.

Dessa skyddsatgarder ar till exempl: parallellt lopande pumpar pa en separat sakrad stromkrets, faktighetssensorer for frankoppling samt liknande sakerhetsanordningar.

Kontakta tvunget en behörig VVS-installator om du ar osäker.

Den maximala kapaciteten kan endast uppnas med storsta mojliga ledningsdiameter. Om mindre slangar aller ledninger anslutskommen kapacite- ten att reduceras.

Under installationen, observera att apparaten aldrig far monteras fritt hangande pa tryckledningen eller stromkabeln. Apparaten maste hangas uppa avsedda upphängningskrokar.

S

Pumpschaktet ske vara tillrackligt stort.

5.2 Ansluta till elnätet

Fara!

Pumpen som du har kopt ar redan utrustad med en jordad stickkontakt. Pumpen ar avsedd for ansul计提t ell jordat stickuttag med 220-240 V 50Hz .Overgamma dig om att stickuttaget har kopplats till en tilrackligt dimensionerad sakking (minst 6 A) och bef nner sig i intakt skick. Satt in stickkontaktken i stickuttaget. Pumpen ar nu driftberedd.

6. Anvanda

After att du LASTigenom installations- och bruk-sanvisingen noggrant kan du anvanda pumpen. Beakta nedanstäende punkter.

• Kontrollera att tryckledningen har monterats på foreskrivet satt.
• Kontrollera att den elektriska anslutningen uppgår till 220-240 V ~ 50 Hz.
• Kontrollera att den elektriska stickkontakten ar intakt.
  Se till att natanslutningen aldrig utsats for fukt aller vatten.
  Låt aldrig pumpen köra torrt.
• Dra ut stickkontakten ur stickutttaget om du vill stanga av pumpen.

Mark!

1. Sank ned pumpen i brunnen aller gropen med linan.
2. Kontrollera att pumpen ar welt under vatten och ca 10 cm ovanfor marken.
3. Anslut stickkontakten till stickuttaget. Pumpen startar 3 sek after att natkabeln har anslutits.

6.1 Automatikdrift

Pumpen hojer trycket (t.ex. vattenkran stangd) och kopplas ifran automatiskt. Med den integrera de backventilen kan trycket behallas i slangen tills vatten tappas av.

Om trycket faller under 3 barkommen pumpen att slas pa automatiskt ingen.

6.2 Torrkörningskydd

Pumpen slas ifran automatiskt om ingen pumpvatska langre fi nns.

After 5 sek slas pumpen på for 30 sek. Därefterkör pumpen i tre cykler med 5 sek.FRAN och 20 sek till.
Om kapaciteten fortfarande uteblir startup pumpenigen med 1 tim,5 tim och slutligen 24 tim intervall.

Mark!

Om torrkörning kan konstateras maste man se till att tryckledningen alltid halls stängd.

7. Byta ut natakabeln

Fara!

Om natkabeln tillenna produkt har skadats maste den bytas ut av tillverkaren, kundtjanst aller av en annan person med liknande behorighet aftersom det annars fi nns risk for personskador.

8. Rengöring, Underhäll och reservdelsbeställning

Fara!

Dra alltid ut stickkontakten infor underhäll.
- Vid transportabel användning skapumpen rengöras med klart vatten after varje använding.
- Lossa på fästskruvarna till smutssilen (bild 2 / pos. 3) och rengör därefter smutssilen och insugningsdelen.
Montera smutssilen pa nytt.

8.1 Underhäll

I maskinens inre fi nns inga delar som kraver underhall.

8.2 Reservdelsbeställning

Lamna foliande uppgifter vid bestaillning av reservdilar:

• Masktyp
• Maskinensartikel-nr.
• Maskinensident-nr.
  Reservdelsnummer for erforderlig resvveld Aktuella priser och ytterligare information finns paa www.Einhell-Service.com

9. Skrotting och Återvinning

Produkten ligger i en forpackning som fungerar som skydd mot transportskador. Denna forpack- ning bestar av olika material som kan atervinnas. Lamma in forpackningen till att insamlingsstalle for atervinning. Produktien och dess tillbehor bestar av olika material som tex metaller och plaster.Defekta producerkarfar inte kastas i hushalssoporna. Lamma in produkten till att insamlingsstalle i din kommun for professionell avfallshantering.Hor after med din kommun om du inte vet var narnsta insamlingsstalle fi nns.

10. Forvaring

Forvara Produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgangligt for barn. Den bösta forvaringstemperaturen ar mellan 5 och 30^ . Forvara elverktyget i originalforpackningen.

11. Felsökning

Störninger Orsaker Åtgärder
Pumpen starterj -	Nätspänning saknas - Kontrollera nätspänningen.
Pumpen matar inte -	Inloppssilen tiltäppt- Tryckslangen harvikts	- Rengör inloppssilen med vatten-stråle- Räta ut slangen som harvikts
Pumpen kopplasinte ifràn	- Trycksidan ar ötät - Rengör trycksidan
Otilräckligkapacitet-	Inloppssilentilläppt- Reducerad prestanda pga. kraftigt smutsiga och notande föroreningar i vattnet	-Rengörinloppssilen- Rengör pumpen och byt ut slitage-delarna
Pumpenkopplasifràn after kort tidsdrift	- Motorbrytaren koplar ifrámum-pen pga. hög smutshalt i vattnet- Vattentemperaturen for Hög, motor-brytaren koplar ifrám	- Dra ut stickkontakten och rengör pumpen samt schaktet- Beakta maximal vattentemperatur 35°C!

S

Kasta inte elverktyg i hushaillssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av aller innehälter elektriska eller elektroniskaprodukter och dess tillampnning i den nationella lagstiftningen, maste forbrukade elverktyg källsorteras och lämnas in for miljovänlig atervinning.

Atervinnings-alternativ till begaran om atersandning: Som ett alternatively till returning ar agaren av elustrustningen skyldig att bidraga till andamalsenlig avfallshantering for det fall att urustrinstungen skakrotas. Efter att den forbrukade urustrinstungen har lamnats in till en avfallsstation kan den omhandertas i enlighet med gallande nationella lagstiftning om atervinning och avfallshantering. Detta galler inte for tilbehorsdeler och hjalpmedel utan elektriska komponenter vars syfte har varit att kompletterna den forbrukade urustrinstungen.

Eftertryck eller annan duplicering av dokumentation och medfoljande underlag forprodukterna, även utdrag, ár endast tillatet med uttryckligt tillstand frän Einhell Germany AG.

Med forbehall for tekniska andringar.

S

Serviceinformation

I alla lander som namns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset.Vara partners star garna till tjänst for alla slags servicearben sasom reparation och tillhandahallande av reservdeler, slitagedelar och forbrunningsmaterial.

Kom ihag att foljande delar i denna produkt ar utsatta fort bruksmassigt och naturligt slitage som att foljande delar kravs som forbrkningsmaterial.

Kategori Exempel
Slitagedelar* Skovelhjul
Förbrukningsmaterial/förbrukningsdeler*
Delar som saknas

• ingár inte tvunget i leveransomfatthingen!

Vid brister aller störningar kan du animäla detta på webbplatsen www.Einhell-Service.com. Ge en detailjerad beskrivning av felet som har uppstätt och besvara alltid foljande frägor:

Fungerade Produkten Forst aller var den defekt fran borjan?
- Märkte du av nagonting innanprodukten slutade att fungera (symptomer färe defekt)?
- Enligt din asikt, vilken Funktion ar felaktig i Produkten (huvudsymptom)? Beskriv den felaktiga funktionen.

Garantibevis

Basta kund,

våraprodukter genomgår en strängkvalitetskontroll. Omenna Produkt mot formodan inte fungerpar rätt satt, beklagar vi detta och ber dig att kontakta var serviceavdelning under adressen som anges pa garantikortet. Vi stär även gärna till tjänst på Telefon under servicenumret som anges nedan. Följande punkter gäller for att du ska kunna góra ansprák på garantin:

1. Dessa garantivillkor vander sig enbart till konsumenter, dvs. naturlga personer som inte har for avsikt att anvandaenna produit i kommersielt syfte er inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstende tilverkare erbuder kopare av nyaprodukter. Dessa tjänster ar en komplettering till den lagstadgade garantin. Garantiansprak som regleras enigt lag paverkas inte avenna garantii. Vara garantitjänster ar gratis for dig.
2. Garantitjänsterna omfattar endast sadana brister som bevisligen kan harledas till material-ller tillverkningsfel. Produktien som du har kopt sca vara ny och harstamma fran nedanstende tillverkare. Vi avgor om sadana brister i produits ske atgards erer om Produkten skya bytas ut. Tank pa att vara produktor endast far anvandas til andamalsenigt syfte och inte har konstruerats for kommersiell, hantverkmassig erer ykesmasig avandning. Ett garantiavtal sluts darrfor ej om produitinom garantitiden har anvants inom ykesmasiga, hantverkmassiga erer industriella verksamheter erher utsatts for liknande pakenning.

3. Garantin omfattar inte:

4. Skador på Produkten som kan harledas till att monteringsanvisingen missaktats eller på grund av felaktig installation, asidosattBruksanvising (t ex anslutning till felaktig natspanningller stromart), missaktade underhalls- och sakerhetsbestammelser, omprodukten utsatts for onormala miljofaktorer ullbristfällig skotsel och underhall.

5. Skador på produkten som kan harledas till missbruk erer ej andamalsenlig anvandning (tex overbelastning av produkten eller anvanding av ej godkanda insatsverktyg ellere tillbehör), frammande partiklar som har trangt in i produkten (tex sand, sten erller damm, transportskador), yttre vall erller yttre paverkan (tex skador after att produkten fallit ned).

6. Skador på Produkten eller delar avprodukten som kan harledas till bruksmüssigt, normalt eller for övrigt naturligt slitage.

7. Garantitiden uppgar till 24 manader och galler fran datumet närprodukten koptes. Medan garantiti-den fortfarande galler ska ansprak pa garanti stallas inom tvä vecor after att defekten faststalldes. Det ar inte mögigt att stalla ansprak pa garanti aftert att garantitiden har lopt ut. Garantitiden forlangs inte nar Produkten repareras ell erbyts ut, dessutom medfor sādana arbeten inte at en ny garantitid böjar gälla for produit eer for ev. reservdelar som har monterats in. Detta galler även vid hembesök.

8. Anmal den defekta Produkten pa foljande webbplats for att gora ansprak pa garantin: www.Einhell-Service.com. Se till att du har sparat pa kvittot ell ertt annat kopebevis som pavisar att du har koptenna produkt i nytt skick. Produktor som sands in utan kopebevis erler utan markskylt tacks inte av vara garantitjänster eftersom de inte kan identifieras. Om defekten iprodukten tacks av vara garantitjänster, fär du genast en reparerad ell erny produit av oss.

Givetvis kan vi även, mot debitering, atgärda skador som antingen inte tacks av garantin aller som har uppstatt after garantitidens slut. Skicka in Produkten till nedanstænde serviceadress.

För slitage- och föbrkningsdilar som für delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges ienna bruksanvising.
