Producttype	Dompelpomp voor diepe putten
Merk	Einhell
Model	GEDW 1155 NA
Voeding	220-240 V ~ 50 Hz
Opgenomen vermogen	1100 W
Maximaal debiet	6000 l/u
Maximale opvoerhoogte	55 m
Maximale onderdompelingsdiepte	19 m
Maximale watertemperatuur	35 °C
Drukaansluiting	1" (33,3 mm) IG
Toegestane vreemde stoffen	Alleen helder water
Beschermingsgraad	IPX8
Netkabellengte	22 m
Type motorbeveiliging	Geïntegreerde thermische beveiliging
Bedrijfsmodi	Automatisch met vertraagde start (3 s), uitschakeling bij druk (3 bar)
Droogloopbeveiliging	Ja, automatische uitschakeling en herstartcycli
Materiaal behuizing	Kunststof en metaal (niet gespecificeerd, redelijke schatting)
Afmetingen (L x B x H)	Niet opgegeven
Gewicht	Niet opgegeven
Geluidsniveau	Niet opgegeven
Onderhoud	Regelmatig reinigen van het filter voor onzuiverheden
Slijtdelen	Rotor
Garantie	24 maanden (voorwaarden in handleiding)
Meegeleverde accessoires	Bevestigingskabel, handleiding

Veelgestelde vragen - GEDW 1155 NA EINHELL

Wat is de maximale onderdompelingsdiepte van de Einhell GEDW 1155 NA pomp?

De maximale onderdompelingsdiepte is 19 meter.

Welk type water kan met deze pomp worden verpompt?

Deze pomp is ontworpen voor het verpompen van helder water met een maximale temperatuur van 35 °C. Niet gebruiken voor agressieve of schurende vloeistoffen.

Heeft de pomp droogloopbeveiliging?

Ja, de pomp stopt automatisch bij watergebrek en voert herstartcycli uit (5 s uit, 30 s aan) totdat het water terugkeert, daarna met langere tussenpozen.

Hoe installeer ik de GEDW 1155 NA pomp?

Bevestig een bevestigingskabel aan het oog en laat de pomp in de put of tank zakken. Zorg ervoor dat de pomp volledig is ondergedompeld en ongeveer 10 cm boven de bodem hangt. Sluit de drukslang aan op de 1" IG-aansluiting.

Wat is het maximale debiet van de pomp?

Het maximale debiet is 6000 liter per uur (met de grootst mogelijke buisdiameter).

Werkt de pomp continu?

Deze pomp is niet ontworpen voor continu gebruik (bijv. als circulatiepomp). Hij is bedoeld voor intermitterend gebruik.

Hoe onderhoud ik de pomp?

Reinig na elk gebruik het filter voor onzuiverheden: draai de schroeven los, verwijder het filter, reinig het met helder water en monteer het terug. Bescherm de pomp tegen vorst.

Welke elektrische beveiliging is nodig?

De pomp moet worden gevoed via een aardlekschakelaar (RCD) met een nominale differentiaalstroom van maximaal 30 mA, volgens VDE 0100.

Wat te doen als de pomp niet start?

Controleer de netspanning, de staat van de stekker en de kabel. Zorg ervoor dat de pomp goed is ondergedompeld. Als het probleem aanhoudt, raadpleeg de klantenservice.

Waar kan ik reserveonderdelen vinden voor de Einhell GEDW 1155 NA pomp?

Reserveonderdelen (zoals de rotor) zijn verkrijgbaar op de website www.Einhell-Service.com. Vermeld het apparaattype, het artikelnummer en het identificatienummer.

GEBRUIKSAANWIJZING GEDW 1155 NA EINHELL

Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waar deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen dooregeven, gelievean deze handleiding / veiligheidsinstructies mee te given. Wij zichn Niet aansprakelijk voor ongevallen of schade die te wijten zichn aan Niet-naleving van deze handleiding en van de veiligheidsinstructies.

Verklaring van de gebruekte symbolen (zie afbeeling 4)

1. Gevaar! - Handleiding lezen om het letselrisico te verminderen.

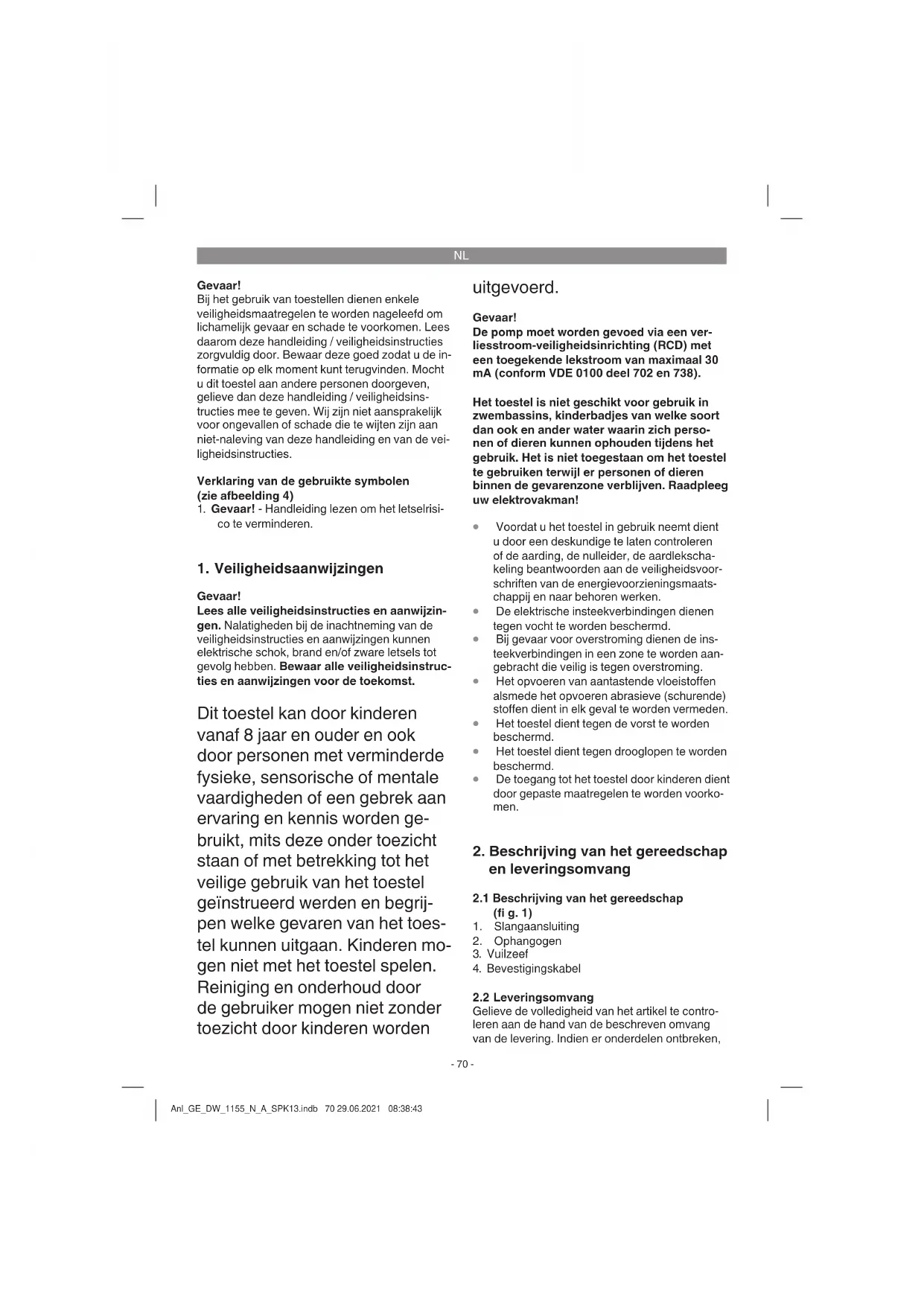

1. Veiligheidsaanwijzingen

Gevaar!

Lees alle veiligheidsinstructies en aanwijzigen. Nalatigheden bij de inachtneming van de veiligheidsinstructures en aanwijzingen{kunnen elektrische schok,brand en/of zware letsels tot gevolg hebben.Bewaar alle veiligheidsinstructures en aanwijzingen voor de toekomst.

Dit toestel kan door kinderen vanaf 8aar en ouder en ook door personen met verminderde fysieme, sensorieche of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, mits deze onder toezicht staan of met betrekking tot het veilige gebruik van het toestel geinstrueerd werden en begrijpen welke bevaren van het toestel hunnen uitgaan. Kinderen mo- gen Niet met het toestel spelen. Reiniging en onderhoud door de gebruiker mogen nicht zonder toezicht door kinderen worden

uitgevoerd.

Gevaar!

De pomp moet worden gevoed via een verliestroom-veiligheidsinrichting (RCD) met een toegekende lekstroom van maximaal 30 mA conform VDE 0100 deel 702 en 738).

Het toestel is nicht geschikt voor gebruik in zwembassins, kinderbadjes van welke soort dan ook en ander water waarin zich personen of dieren konnen ophoudenijdens het gebruik. Het is Niet toegestaan om het toestel te gebruiken terwijl er personen of dieren binnen de bevarezone verblijven. Raadpleeg uw elektrovakman!

Voordat u het toestel in gebruik neemt dient u door een deskundige te latent controeren of de aarding, de nulleider, de aardlekscha-keling beantwoorden aan de verilgeidsvoorschriften van de energievoorzieningsmaatschappij en maar behoren werken.
- De elektrische insteerkverbindingen dientegen vocht te worden beschermd.
Bij gevaar voor overstroming dienen de insteekverbindingen in een zone te worden angebracht die veilig is tegen overstroming.
- Het opvoeren van aantastende vloeistoffen alsmede het opvoeren abrasieve (schurende) stoffen dient in elk geval te worden vermeden.
- Het toestel dient gegen de vorst te worden beschermd.
- Het toestel dient gegen drooglopen te worden beschermd.
- De toegang tot het toestel door kinderen dient door gepaste maatregelen te worden voorkommen.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fi g. 1)

1. Slangaansluiting
2. Ophangogen
3. Vuilzeef
4. Bevestigingskabel

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te contro- Ieren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken,

NL

gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve waarvoer de garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtiguit de verpakking.
  Verwijder het verpakkingsmaterial alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controller of de leveringsomvang compleet is.
• Controller het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien möglichk tot het verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmaterialaal zich geen spelegoed voor kinderen! Kinderen mo-gen Niet met plastic zakken, folies enkleine stukken spelien! Er bestaat inslik- en verstikkingsgevaar!

Pomp voor diepe putten
Bevestigingskabel
Originelehandleiding

Het door uw aangekochtte toestel is bedoeld voor het opvoeren van water met een maximale temperatuur van 35^ . Het toestel mag nicht worden gebrukt voor andere vloeistoff en, vooral Niet voor motorbrandstoff en, reinigingsmiddelen en andere chemische producten!

Het toestel worden overal toegepast waar water van de ene plaatnsaar de andere moet worden overgebracht, b.v. in de huishouding, in de tuin en bij vele andere toepassenen. Het mag Niet voor zwembassins worden gebruikt!

Bij gebruik van het toestel in wateren met een\ natuurlijke modderige bodem plaatst u het toestel\ lichtjes verhoogd, b.v. op bakstenen.

Het toestel is Niet bedoeld om continu te worden gebruikt, b.v. als circulatiepomp in een vijver. De te verwachten levensduur van het toestel wordt daardoor aanzienlijk verkort,ondat het toestel niet

geconstrueerd is om permanent te worden belast.

Het toestel mag slechts voor werkzaamheden worden gebruikt waarvoort het bedoeld is. Elk verder gaand gebruik is Niet doelmatig. Voor的那一uit voortvloeije schade of letsel van welke aard dan ook is de gebruiker/bediener, Niet de fabrikant, aansprakelijk.

Wij wijzen erop dat once toestellen overeenkomstig hun bestemmming Niet ontworpen zichn voor commercieel, ambachtelijk of industrieel gebruik. Wij zichn Niet aansprakelijk indien het toestel in ambachtelijkde industrielle bedrijven alsmede bij gelijk te stellen activiteiten worden Gebruikt.

Door uitlopen van smeerolie/smeermiddelen kan het water worden verontreinigd.

Aansluiting op het net 220-240 V 50 Hz

Opgenomen vermogen 1100 watt

Capacitite max. 6000 I/uu

Opvoerhoogte max. 55 m

Dompeldiepte max. 19 m

Watertemperatuur max. 35^

Slangkoppeling ca. 33,3 mm (1") IG

Vreemde voorwerpen max.: ......helder water

Bescherming type: . IPX8

Netkabel 22m

5. Vóor inbedrijfstelling

Controleer of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten.

5.1 De installation

De installmente van het toestel geleurt ofwel: Stationair met een vaste buisleiding

of

stationair met een flexibele slangeiding

Drukslang of -buis met gespaste aansluiting aansluiten op de drukaansluiting (1).

Bevestigingskabel (4) vastbinden op het ophangoog (fi g. 3, pos. 2).

Aanwijzing:

Ga na of er mogelijk speciale voorwaarden voor de installmentiekij voordat u de pomp in gebruik gaat nemen. Wanner b.v. door stroomonderbreking, verruiling of defecte afdichting materiele schade kan worden berokkend, dienen bijkomende veiligheidsmaatregelen te worden geinstalleer.

Deze verilgheidsmaatregelen zich bijvoorbeeld: parallel draaiende pompen op een door een aparte zekering beveiligde stroomkring, vochtigheidsensoren voor de uitschakeling en soortgelijke verilgheidsnrichtingen. Als u Niet zeker bent LAST u in ieder geval adviseren doon evakman voor sanitaire installatie.

De maximale capaciteit kan enkel met een zo groot möglichke leidingdiameter worden bereikt; de capaciteit za verminderen als slangen of leidingenden met een Kleinere diameter worden aangesloten.

Bij de installmentie moet u ervoor zorgen, dat het apparaat nooit aan de drukleiding of aan de stroomkabel vrij hangend mag worden gemonteerd. Het apparaat moet worden opgehangen aan de daartoe voorziene ophangogen.

De pomschacht要去 root genoeg zijn.

5.2 Netaansluiting Gevaar!

Het door u aangekochtte toestel is reeds voorzien van een veiligheidsstekker. Het toestel is bedoeld om op een veiligheidsstopcontact met 220-240 V wisselstrom 50Hz te worden aangesloten. Vergewis u er zich van dat het stopcontact voldoenbeveiligd is (minstens zekering van 6 A) en heelaal in orde is. Steek de netstekker het stopcontact in: het toestel is meteen bedrijfsklaar.

6. Bediening

Als u de installment- en gebruksiinstrictions nauwkeurig hebt gelezen kan u het toestel in gebruik nemen mits inachtneming van het volgende:

• Controller of de drukleiding maar behoren is aangebracht.
  Vergewis u zich ervan dat het toestel op 220-240 V 50Hz is aangesloten.
• Controller of het elektrische stopcontact in een behoorlijke staat verkeert.
• Controller of ervoor gezorgd is dat nooit

vocht of water bij de netaansluiting terecht kan komen.

Vermijd het drooglopen van het toestel.
- Om het apparaat uit te schakelen verwijdert u de netstekker uit het stopcontact.

Aanwijizing!

1. Pomp aan de bevestigingskabel neerlaten in de put of schacht.
2. Gelseve erop te letten dat de pomp compleet onder water is en ca. 10 cm boven de bodem.
3. Netstekker aansluiten aan een contactdoos De pomp start 3 sec.nadat de aansluitkabel is ingestoken.

6.1 Automatisch bedrijf:

Pomp bouwt druk op (bijv. waterkraan gesloten) en schakelt dan vanzelfui. Door de geintegreeer de terugslagklep blijf de druk zo lang in de slang gehandhaafd, tot er water wordt ontnomen. Wanner de druk daalt onder 3 bar schakelt de pomp zich automatisch weer in.

6.2 Droogloopbeveiling:

De pomp worden automatisch uitgeschakeld als er geen vloeistofeer voorhanden is.

De pomp schakelt na 5 sec. gedurende 30 sec. in Daarna loopt de pomp in 3 cycli met 5 sec. Uit en 20 sec.Aan.

Bij verdieruitblijvende transportcapaciteit start depomp na 1 uur, 5 uur en ten slotte om de 24 uur opnieuw.

Aanwijizing!

Indien er een droogloop worden vastgesteld, dan要去 menervoortzorgendat de drukleiding.altijd is gesloten.

7. Vervanging van de netaansluitleiding

Gevaar!

Als de netaansluitleiding van dit apparatusat beschadigd worden, dan moet hij door de fabrikant diens klantendienst of door een gewijkwaardig gekwalifi ceerde person verwangen worden, om gevaren te vermijden.

NL

8. Reiniging, onderhoud en bestellen van wisselstukken

Gevaar!

Voor elke onderhoudswerkzaamheid dient u de stekker uit het stopcontact te verwijderen.
Bij mobiel gebruik is het raadzaam om het toestel na elk gebruik met holder water te rei-nigen.
Bevestigingschroeven van het vuilzeef (fig. 2, pos. 3) losdraaien en vuilzeef alsmede het aanzuiggebied schoonmaking.
- Vuilzeef terug vastmaken.

8.1 Onderhoud

In het toestel zijn er geen andere te onderhonden onderdelen.

8.2 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol-gende gegevens te vermelden:

Type van het toestel
Artikelnummer van het toestel
- Ident-nummer van het toestel
Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.Einhell-Service.com

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan maar de grondstofkringloop worden terugveoerd. Het toestel en+zijn accessoires bestaanuit diverse materialien, zoals b.v. metaal en kunststof. Defecte toestellen horen nichtouis in het huisvuil. Om zich van het toestel maar behore te ontdoen dient het maar een geschichte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

10. Opbergen

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opberg-temperatuur ligtussen 5^ C en 30^ C. Bewaar het elektrische gereedschap in de originele verpakking.

NL

11. Foutopsporing

Anomalieën Oorzaken Verhelpen
Apparaat start nicht -	Netspanning ontbreekt - Netspanning controlleren
Het apparaat voert geen water op	- Inlaatzeef verstopt geraakt - Drukslang geknikt	- Inlaatzeef met waterstraal reinigen - Knikplaats verhelpen
Apparaat worden nicht uitgeschakeld	- Drukzijde ondicht - Drukzijde reinigen
Wateropbrengst onvoldoende	- Inlaatzeef verstopt geraakt - Capaciteit verminderd door erg ver- vulde en afslijtende waterbijmeng-sels	-Inlaatzeefreinigen - Apparaat reinigen en versleten on- derdelen verrangen
Apparaat worden na korte looptijd uitge-schakeld	- Motorveiligheid schakelt het ap- paraat wegens te hoge waterver- vuiling UIT - Watertemperatuur te hoog, motor- veiligheid schakelt het apparaat UIT	- Netstekkeruit het stopcontact ver- wijderen en apparaat alsmede de schacht schoonmaken - Maximale watertemperatuur van 35° C in ), nemen!

NL

Enkel voor EU-landen

Elektrisch gereedschap hoor nicht bij het huisvuil thuis!

Volgens de Europese richtig in 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaalrecht dieren afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatif i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatif verplicht, i.p.v. het toestel terug te sturen, mede te werkken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgevegen die voor een verwijdering als bedoeld in de wetgeving in zakte recyclage en afvalwerking zorgt. Hieronder vallen Niet bij de afgedankte tostellenen gevoegde accessoaires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeltelijk, enkel toegestaan mits uitdukkelijke toestemming van Einhell Germany AG.

Technische wijzigingen voorbehonden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zich genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle Diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialien te uwer beschikking.

U moet er reckening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natururlijke slijtage, resp. dat de volgende delen nodig�is als verbruiksmaterialien.

Categorie Voorbeeld
Slijtstukken* Pompiel
Verbruiksmaterialial/verbruiksstukken*
Ontbrekende onderdelen

• nicht verpflicht bij de leveringsomvang begren!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com. Gelingte te zorgen voor een nauwkeurige beschrijving van de bout en waar bij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
  Is uiens opgevallen voordat het defect zich Voordeed (symptom voor het defect)?
• Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

Beschrijf deze foutieve werkwijze.

NL

Garantiebewijs

Geachte klant.

onze producten worden onderworpen aan een strenge kwaliteitst controle. Mocht dit apparaat echter ooit Niet maar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot once service-dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag Telefonisch tot uw Dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met hetrecht garantie geldt het volgende:

1. Deze garantievooraarden zijn uitsluitend gericht aan de gebruikers, d.w.z. tatsächijke Personen die dit product nicht in het kader van hun ambachtelijk noch van een andere zichstandige aktiviteit wilnen gebruiken. Deze garantievooraarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn neue apparaten toezegt in aanvulling tot de wettelijk garantie. Uw wettelijk garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.
2. De garantieprestatie geldt uitsluiend voor gebreken aan een door u aangekocht zichuw apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is maar once keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de verranging ervan.

Wij wijzen erop dat once apparaten overeenkomstig hun bestemming nicht ontworpen zich voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen spreke, als het apparaat binnen de garantieperiode in commerciele, ambachtelijkde industrielle bedrijven werden ingezet of aan een daarmee gelijk te stellen belasting verwerd blootgesteld.

3. Van onze garantie zijn uitgesloten:

• Schade aan het apparaat als gevolg van Niet-inachtneming van de montagehandleiding of op grond van ondeskundige installment, als gevolg van Niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of Niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door bloatstelling van het apparaat aan abnormale omgevingsvooraarden of door nalatig onderhoud en verzorging.

• Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van Niet toegelaten gereedschappen of toebehoren), binnendringen van vreeimde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

• Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere naturuurlijke slijtage.

• De garantiperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dieren voor het verloop van de garantiperiode binnen de twee weken na het vaststellten van het defect geldend te worden gemaakt. Het indieren van garantiéclaims na verloop van de garantiperiode is uitgesloten. De herstelling of verranging van het apparaat leidt nicht tot een verlenging van de garantiperiode noch worden door deze prestatie een neue garantiperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het terplaatse uitvoeren van een serviceactiviteit.

• Gelseve om een garantieclaim in te dieren het defecte apparaat aan te melden onder: www.Einhell-Service.com. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennenuitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen once garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of neuen apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te verhopen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmaterial en ontbrekende onderdelen worden verwezenaar de beperkingen van deze garantie conform de service-informatie van deze handleiding.
