GEDW 1155 NA - Overfladepumpe EINHELL - Gratis brugsanvisning og manual

Produkttype	Dykpumpe til dybe brønde
Mærke	Einhell
Model	GEDW 1155 NA
Strømforsyning	220-240 V ~ 50 Hz
Effektforbrug	1100 W
Maksimal flow	6000 l/h
Maksimal manometrisk højde	55 m
Maksimal nedsænkningsdybde	19 m
Maksimal vandtemperatur	35 °C
Trykstuds	1" (33,3 mm) IG
Tilladte fremmedlegemer	Kun rent vand
Beskyttelsesgrad	IPX8
Netkablets længde	22 m
Motorbeskyttelsestype	Indbygget termisk beskyttelse
Driftstilstande	Automatisk med forsinket start (3 s), trykstop (3 bar)
Beskyttelse mod tørløb	Ja, automatisk stop og genstartcyklusser
Kropsmateriale	Plastik og metal (ikke specificeret, rimeligt skøn)
Mål (L x B x H)	Ikke oplyst
Vægt	Ikke oplyst
Lydniveau	Ikke oplyst
Løbende vedligeholdelse	Regelmæssig rengøring af urenhedsfilteret
Sliddel	Rotor
Garanti	24 måneder (betingelser i vejledningen)
Medfølgende tilbehør	Fastgørelseskabel, brugsanvisning

Ofte stillede spørgsmål - GEDW 1155 NA EINHELL

Hvad er den maksimale nedsænkningsdybde for Einhell GEDW 1155 NA pumpen?

Den maksimale nedsænkningsdybde er 19 meter.

Hvilken type vand kan pumpes med denne pumpe?

Denne pumpe er designet til at pumpe rent vand ved en maksimal temperatur på 35 °C. Må ikke bruges til aggressive eller slibende væsker.

Har pumpen beskyttelse mod tørløb?

Ja, pumpen stopper automatisk ved vandmangel og udfører genstartcyklusser (5 s stop, 30 s drift), indtil vandet vender tilbage, derefter med længere intervaller.

Hvordan installeres GEDW 1155 NA pumpen?

Fastgør et fastgørelseskabel til ophængsøjet og sænk pumpen ned i brønden eller tanken. Sørg for, at den er helt nedsænket og ca. 10 cm over bunden. Tilslut trykslangen til 1" IG-studsen.

Hvad er pumpens maksimale flow?

Det maksimale flow er 6000 liter i timen (med den størst mulige rørdiameter).

Kører pumpen kontinuerligt?

Denne pumpe er ikke designet til kontinuerlig drift (f.eks. som cirkulationspumpe). Den er beregnet til intermitterende brug.

Hvordan vedligeholdes pumpen?

Efter hver brug rengøres urenhedsfilteret: skru skruerne af, tag filteret ud, rengør det med rent vand og sæt det på igen. Beskyt pumpen mod frost.

Hvilken elektrisk beskyttelse er nødvendig?

Pumpen skal forsynes via et fejlstrømsrelæ (RCD) med en mærkefejlstrøm på højst 30 mA, i overensstemmelse med VDE 0100.

Hvad gør jeg, hvis pumpen ikke starter?

Kontroller netspændingen, stikkets og kablets tilstand. Sørg for, at pumpen er korrekt nedsænket. Hvis problemet fortsætter, kontakt kundeservice.

Hvor finder jeg reservedele til Einhell GEDW 1155 NA pumpen?

Reservedele (som rotoren) er tilgængelige på hjemmesiden www.Einhell-Service.com. Angiv apparattype, artikelnummer og identifikationsnummer.

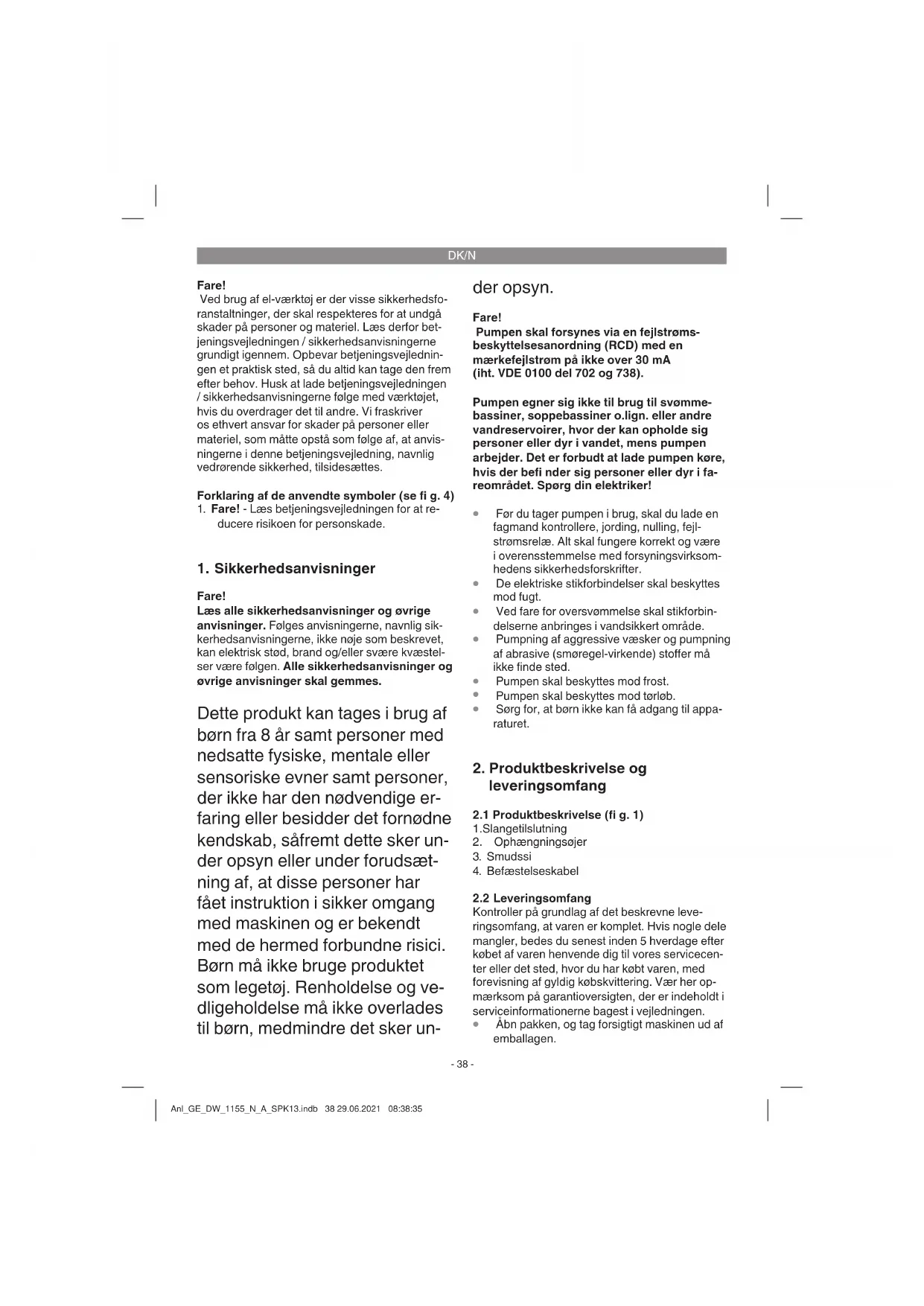

BRUGSANVISNING GEDW 1155 NA EINHELL

DK/ Original betjeningsvejledning N Dybbrondspumpe

Ved brug af el-værktəj er der visse sikkerhedsforanstnninger, der skal respekteres for at undgaskader pa personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisingerne grundigt igennem. Opbevar betjeningsvejledningen et practisk sted, sa du altid kan tage den fremfter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisingerne folge med værktəjet, hvis du overdrag det til andre. Vi fraskriver os ethvert ansvar for skader pa personer eller materiel, som matte opsta som folge af, at anvisningerne i donne betjeningsvejledning, navlig vedrørende sikkerhed, tilidesættes.

Forklaring af de anvende symboler (se fi g. 4)

1. Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade.

1. Sikkerhedsanvisninger

Fare!

Laes alle sikkerhedsanvisninger og ovrige anvisninger. Folges anvisningerne, navlig sikkerhedsanvisningerne, icke noje som beskrevet, kan elektrisk stod, brand og/eller svare kvastelser vare folgen. Alle sikkerhedsanvisninger og ovrige anvisninger skal gemmes.

Dette produit kan tages i brug af børn fra 8 ár samt personer med nedsatte fysiske, mentale ellersensoriske evner somt personer, der ikke har den nødvendige er-faringEllerbesidderdet fornodne kendskab,safremt dette sker under opsynEller under forudsæting af, at disse personer har fæt instruktion i sikker omgang med maskinen og erbekendt med de hermed forbundne risici. Børn mä ikke bruge produktet som legetoj.Renholdelse og vedligeholdelse mä ikke overlades til børn, medmirde det sker un

der opsyn.

Fare!

Pumpen skal forsynes via en fejlstroms-beskyttelsesanordning (RCD) med en mærkefejlstrom pa ikke over 30 mA (iht. VDE 0100 del 702 og 738).

Pumpen egner sig ikke til brug til svømmebassiner, soppebassiner o. lign. uller andre vandreservoirer, hvor der kan opholde sig personer uller dyr i vendet, mens pumpen arbejder.Det er forbudt at lade pumpen kore, hvis der bef i nder sig personer uller dyr i fareomrddet.Sporg din elektriker!

För du tager pumpen i brug, skal du lade en fagmand kontrollere, jording, nulling, fejlstrømsrelæ. Alt skal fungere korrekt og vare i overensstemmelse med forsyningsvirksomhedens sikkerhedsforskrifter.
- De elektriske stikforbindelser skal beskyttes mod fugrt.
- Ved fare for oversvommelse skal stikforbindelsenerne anbringes i vandsikkert omrade.
- Pumping af aggressive væsker og pumping af abrasive (smøregel-virkende) stoffer pågressive finde sted.
Pumpen skal beskytttes mod frost.
Pumpen skal beskytttes mod trolb.
Sorg for, at born畸形 kan fadgang til apparaturet.

2. Produktbeskrivelse og leveringsomfang

1.Slangetilslutning
2. Ophaengningsjoer
3. Smudssi
4. Befaestelseskabel

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverbage after kobet af varen henvende dig til vores servicecenter aller det sted, hvor du har kabt varen, med forevisning af gyldig kobskvittering. Vaer her opmaerkoms på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

• Abn pakken, og tag forsigtigt maskinen ud af emballagen.

DK/N

Fjern emballagematerialiet samt emballage-og transportsikringer (hvis sâdanne forefindes).
- Kontroller, at der/DD meangler noget.
- Kontroller maskine og tilbehør for transportskader.
Opbevar sá védt muligt emballagen indtil gar- tantiperiodens udlob.

Fare!

Maskinen og emballagematerialiet er ikke legetoj! Børn pågressive lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

Dybbrondspumpe
Befaestelseskabel
Originalbetjeningsvejledning

3. Formalsbestem anvendelse

Pumpen er beregnet til pumping af vand med en maksimal temperatur pa 35^ C. Pumpen ma/DD ke anvendtes til andre fl ydende medier, navlig icke motorbrændstof, rengoringsmiddel aller andre kemiske stoff er!

Pumpen fi nder anvendelse alle steder, hvor vand skal transporteres fra et sted til et andet, f.eks. i husholdninger, haver osv. Den ma ikke anvendtes til svommebassiner.

Anvendes pumpen til vand med en naturlig, mudret bund, skal den opstilles en anelse forhojet, f.eks. oven pa nogle mursten.

Pumpen er/DDke beregnet til vedvarende brug, f.eks. som cirkulationspumpe i havedamme. Det ville reducere pumpens forventede levetid markant, da den/DDke er konstrueret til at modsta konstant belastning.

Produktet mä kun anvendesi overensstemmelse med det tiltaenkte formal. Enhver,anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader,det ∀e sig pa個人erell materiel, der matte opsta som folge af, atproduk-tek icke er blevet anvendt korrekt.Dette er alene brugerens/ejerens ansvar.

Bemerk, at vore Produkter ici er konstrueret til erhervsmaessig, handvarksmaesig aller industriel brig. Vi fraskriver os ethvert ansvar, safremt

produktet anwendes i erhvervsmaessigt, handvarksmaaessigt, industrielt aller lignende ojemed.

Vandet kan forurenes, hvis smoreolie/smoremiddel Iober ud.

4. Tekniske data

Nettilsluting 220-240 V 50 Hz

Ydelse maks. 6000 l/h

Pumpehjde maks. 55m

Fremmedlegemermaks.: Klart vand

Beskyttelsesgrad: IPX8

Netteding 22m

5. Inden ibrugtagning

Inden du slutter hovlen til stromforsyningsnettet, skal du kontrollere, at dataene pa mærkepladen stemmer overens med netdataene.

5.1 Installation

Pumpen kan installeres pa to帽子:

Stationert med fast rrolding.
eller
Stationert med fleksibel slangeledning

Slut trykslangen aller -roret til tryktilslutningen (1). Bind beastelsesktablet (4) fast til pahaengningsojet (fi g. 3/pos. 2).

Bemerk:

Inden pumpen tages i drift, skal eventuelle saerbetingelser i forbindelse med installationen afkares!
Hvis f.eks. stromsvigt, tilsmudsnig aller en defekt tænting kan fore til materielle skader, skal ekstra beskytttesesforanstaltninger installereres.
Sàdanne beskyttelsesforanstaltninger kan f.eks.
vare:
Parallelt lobende pumperi et separatiksekret kredslob, fugtighedssensorer til frakobling og lignende sikkerhedsindretninger.
Er du i tvivl, er det vigtigt, at du kontakter en VVSmand.

DK/N

Den maksimale ydelse nas kun med den storst mulige ledningsdiameter; ved tilstnuting af mindreslanger erer ledninger reduceres ydelsen.

Pumpen mä aldrig installereres frithaengende pa trykledningen ell er stromkablet. Pumpen skal fastgore s i de eksisterende ophaengningsojer.

Pumpekammeret skal vare tilstrækkeligt stort.

Pumpen er allerede forsynet med et jordet stik ved leveringen. Pumpen er konstrueret til at blive tilsluttet en jordet stikdase med 220-240 V~50 Hz. Forvis dig om, at stikdase er tilstrækkeligt sikret (min. 6 A) og iogrict er i orden. Sæt nettstikket i stikdasen. Pumpen er nu klar til drift.

6. Betjening

Nár du har LAST installations- og betjeningsvejledningen, kan du tage pumpen i brug, idet nedenstäende anvisninger skal iagttages.

• Kontroller, at trykledningen er placeret korrekt.
• Kontroller, at den elektriske tilstnuting udgor 220-240 V ~ 50 Hz.
• Kontroller, at den elektriske stikdase er i ordentlich stand.
  Sorg for, at der ici kan komme fugt ell er vand til nettilslutningen.
  Undga, at pumpen Iober tOr.
• Pumpen slukkes ved at trække stikket ud af stikdansen.

Bemark!

1. Efterlad pumpen i bronden eller skakten fast-gjort til befestelsesktablet.
2. Sorg for, at pumpen er helt under vandet og ca. 10 cm over bunden.
3. Sæt stikket i stikdåsen.

Pumpen gär i gang 3 sek. after, at tilslutningskablet er sat i.

6.1 Automatisk drift:

Pumpe opbygger tryk (f.eks.vandhane lukket) og kobler sa fra af sig selv. Med den integrerede tilbageslagsventil holds trykket i slangen, til vand aftappes igen.

Hvis trykket underskrider 3 bar, taender pumpen automatiskigen.

6.2 Torkorsel-sikring:

Pumpen slukkes automatisk, nár der icike er mere transportvæske.

Pumpen tænder after 5 sek. i 30 sek. Herefter kører pumpen i 3 cyklusser à 5 sek. slukket og 20 sek.ændt.

Udebliver transportydelsen yderligere, starter pumpen igen after 1 time, after 5 timer og endeligt hver 24 time.

Bemerk!

Hvis en torkorsel konstateres, skal man vere opmaerkoms pa, at trykledningen ald er lukket.

7. Udskiftning af nettilslutningsledning

Fare!

Hvis produktets nettilslutningsledning beskadi-ges, skal den skiftes ud af producenten aller dennes kundeservice ullaf person med lignende kvalifi kationer for at undgå fare for personskade.

Træk stikket ud af stikkontakten inden vedligeholdelse.
- Ved mobil anvendelse skal pumpen rengøres med klart vand hver gang after brug.
- Løsn fastgorelsesskruene til smudssien (fig. 2/ pos. 3), ogrens smudssien og indsugningsområdet.
- Skru smudssien fastigen.

Der fi ndes seksy yderligere dele, som skal vedligeholdes inde i maskinen.

8.2 Reservedelsbestilling:

Ved bestilling af reservationele skal fologende oplyes:

Savens type.
Savensartikelnummer.
Savensidentifikationsnummer.

• Nummeret på denNOPDVENDIGERESERVED

Aktuelle priser og øvrige oplyninger fi nder du pa internetadressen www.Einhell-Service.com

DK/N

Produktet leveres indpakket for at undgå transportskader. Emballagen bestar af rámaterialer og kan genanvendes ell erindeveres pa genbrugsstation. Produktet og dets tilbehör bestar af forskelligartede materialer, f.eks. metal og plast. Defekteprodukter mä ikke smides ud som almindeligt husholdningsaff ald. For at sikre en fagmæssig korrekt bortskaff else skal produktet indeleveres pa et aff aldsdepot. Hvis du etwa har kendskap til lokalt aff aldsdepot, sä kontakt dinCOMMune.

10. Opbevaring

Maskinen og dens tilbehør skal opbevares pa et mørkt, tør og frostfrit sted ut den for bøns rækkevidde. Den optimale lagertemperatur ligger mellem 5 og 30^ . Opbevar el-værktjoet i den originale emballage.

DK/N

11. Fejlsogningsskema

Driftsforstyrrelser	Årsager Afhælpning
Pumpenstarterikke-Netspændingmangler-Kontrollernetspændingen
Pumpenpumper参加会议	- Indtagssien er tilstoppet- Trykslangen er bojet om	- Sprojt på indtagssien med en vändstråle- Ret slangen ud
Pumpen slukker参加会议	- trykside utæt - trykside rengøres
Utilstrækkelig参加会议	-Indtagssienertilstroppet- Ydelsen er nedsat, p.g.a. kraftigttilsmudsede og gelagtige vandblan-dinger	-Rensindtagssien- Rengør pumpen, og udskift slidende-lene
Pumpenkoblerfra after kort tid	- Motorværn slår pumpen fra p.g.a.for kraftig vandtilsmudsning- Vandtemperatur for hij, motorværnslår fra	- Træk stikket du af stikkontakten, ogrengør pumpen og sumpen.- Husk, at vandtemperaturen ikke過stige 35° C!

DK/N

Kun for EU-lande

I medfor af Radets direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgiving skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formalå miljømaessig forsvarlig vis.

Ejeren af el-værktoget er - medindre donne tilbagesender maskinen - forpligtet til at bortskaffe maskinen og dens dele ifolge miljoforskritterne. Den brugte maskine kan indleveres hos en genbrugsstation - sporgevt. personalet her, ellor forhodig hos din commune. Tilbehor og hjaelpmidler, som folger med maskinen, og som ikke indeholder elektriske dele, er/DDke omfattet af ovenstaende.

Genoptryk aller anden kopiering af dokumentation og ffolgedokumenter til Produkter, ogsa i uddrag, er kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG.

Ret til tekniskeændringer forbeholds

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, rader vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De stå til din radighed i forbindelse med enhver form for service som f.eks. reparation, anskaffelse af resededele og sliddele eller kob af forbrugsmaterialer.

Vær opmaerkoms pa, at folgende dele pa produit slides som folge af brug erller udsættes for naturligt slid resp. at folgende dele anses som forbrugsmaterialer.

Kategori Eksempel
Sliddele* Pumpehjul
Forbrugsmaterialie/ forbrugsdele*
Manglende dele

• er seksne不同程度 vis indeholdt i leveringsomfangent!

Konstateres mangler erer fejl, bedes du melde fejlen pa internettet under www.Einhell-Service.com. Det er vigtigt at beskrive fejen sa nojagtigt som muligt og i hvert fald besvare folgende sporgsmal:

Harproduktet fungeret,ller var det defekt fra begyndelsen?
- Har du bemærket noget usaedvandligt,inden defekten opstod (symptom for defekt)?
Hvilken feilfunktion mener du, atprodukter berort af (hovedsymptom)?

Voreprodukter er underlagt en streng kvalitetskontrol. Hvisprodukter alligevel pa et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde bereder dig kontakte vores kundeservice pa adressen, som er anfort pa dette garantibevis. Du kan naturligvis ogsa ringe til os pa det anforte servicenummer. For indfrielse af garantikrav gælder folgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken vil bruge dette produiti forbindelse med udovelse af deres erhvervsmaessige aller andet selvastendigt arbejde. Disse garantibetingelser regulerer ekstra garantiyldeler, som nedenstaende producent lover kobei af sine nye aparater som supplement til den lovfasatte garanti. Garantibestemmeler fastsat ved lov berores ikke af naervaerende garanti. Vores garantiydelse er gratis.
2. Garantiydsen dakker udelukkende mangler pa et nyt apparat fra nedenstaende producent, der skyldes materiale- eller Produktionsfejl, og vi har ret til at vaelge, om sadanne mangler afhjelpes pa produitet, ell or pomktet udskiftes. Bemerk, at vor producerk er ikke konstrueret til erhvervmaessig, handværksmaessig erler fraglig brug. Garantien daekker saledes icke forhold, hvor prodktet er blevet brugt i erhvervsmaessige, handværksmaessige eller faglige virksomheder ell er blevet udsat for lignende belastning.

3. Garantien dækker ikke folgende:

4. Skader på produitet som føge af tilssidesættelse af montagevejledningens anvisninger erer som føge af usagkyndig installation, tilssidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding erler strømtype) aller tilssidesættelse af vedligeholdses- og sikkerhedsforskrifter erer som føge af at produitet udsafter for ikke normale miljebetingelser erller manglende pleje og vedligeholdelse.

5. Skader på produitet som folge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produitet eller brug af værktøj er tilbehør, som ikke er godkendt), indtrængen af fremmedlegemeneri produitet (f.eks. sand, sten eller stov, transportskader), brug af vold eller eksterne pävirkninger udefra (f.eks. fordi produitet tabes).

6. Skader på produitet eller dele af produitet, der skyldes almindelig brug, normalt eller andet naturligt slid.

7. Garantiperioden udgør 24 maneder at regne fra købsdatoen. Garantikrav skal gores geldende inden garantiperiodens udlob og inden for to uger, after at defekten er blevet konstateret. Garantikrav kan ikke gores geldende after garantiperiodens udlob. Reparation eller udskiftning afproduktet medfærer ikke forlaengelse af garantiperioden, helleriske for eventuelt indbyggede reservedele. Dette gelder ogsservicearbejder, der foretages pa stedet.

8. Hvis du onsker at gore brug af garantien, bedes du melde det defekte produkt til: www.Einhell-Service.com. Sorg for at have kobskvitteringen erler anden form for documentation af kobot af det nye apparat ved handen. Apparater, der sendes ind uden passende dokumentation eler uden typeskilt, er udelukket fra garantiydelsen pa grund af manglende identificering. Er defekten omfattet af garantien, vil produit omgående blve repareret og returneret, ell er du vil modtage et helt nyt.

Mod betaling udbedreri naturligvis ogsa gerne defekter pa produktet, som ikke/ikke laengere er omfátet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Hvad angar slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrakenninger i henhold til serviceinformationerne i naervarende betjeningsvejledning.

Fara!

1. Sakerhetsanvisningar

Fara!

stationart med en flexibel slangledning
