HASZNÁLATI ÚTMUTATÓ GEDP 900 Cut EINHELL

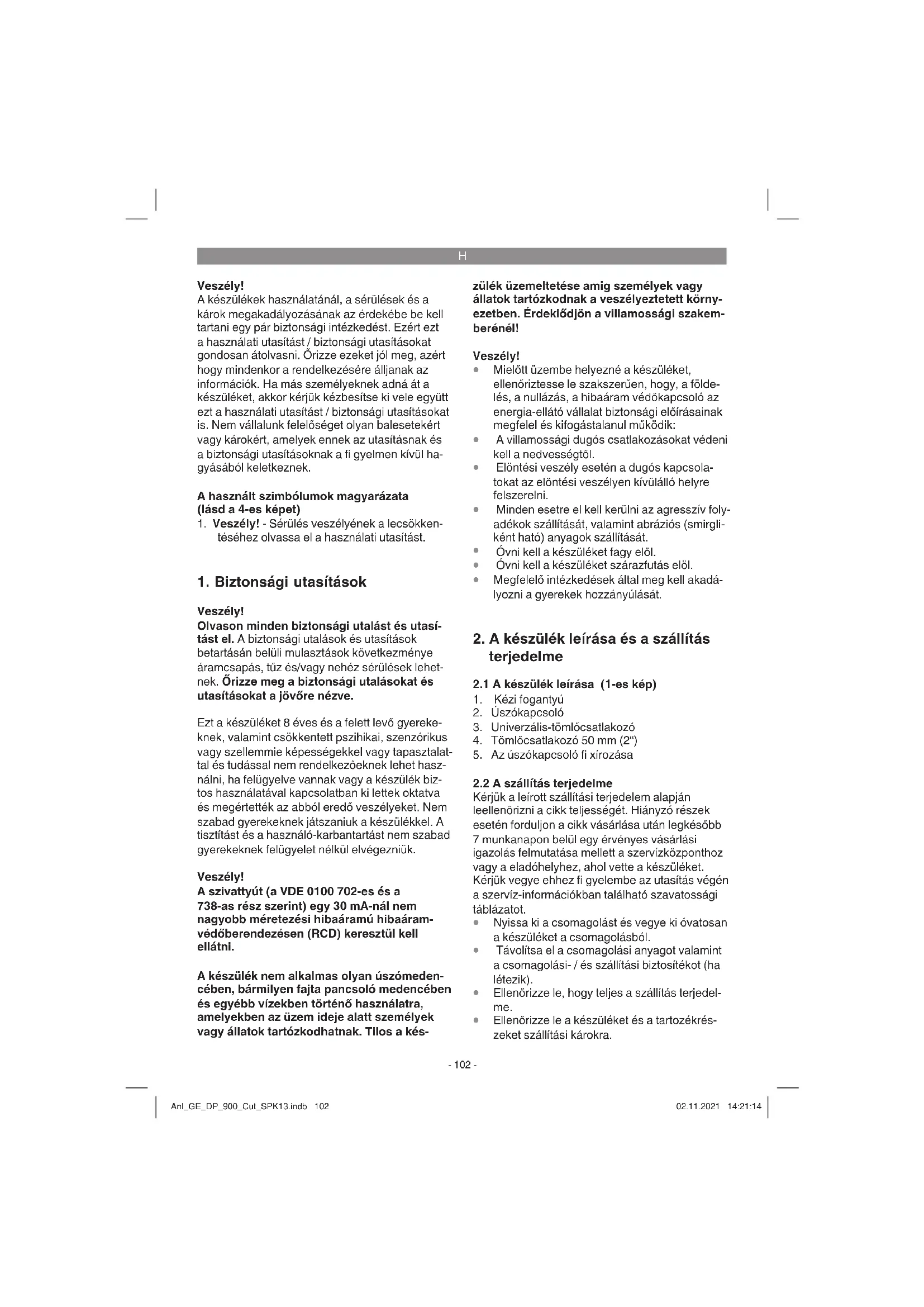

Veszély! A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Őrizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek. A használt szimbólumok magyarázata (lásd a 4-es képet)

1. Veszély! - Sérülés veszélyének a lecsökken-

téséhez olvassa el a használati utasítást.

1. Biztonsági utasítások

Veszély! Olvason minden biztonsági utalást és utasí- tást el. A biztonsági utalások és utasítások betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehet- nek. Őrizze meg a biztonsági utalásokat és utasításokat a jövőre nézve. Ezt a készüléket 8 éves és a felett levő gyereke- knek, valamint csökkentett pszihikai, szenzórikus vagy szellemmie képességekkel vagy tapasztalat- tal és tudással nem rendelkezőeknek lehet hasz- nálni, ha felügyelve vannak vagy a készülék biz- tos használatával kapcsolatban ki lettek oktatva és megértették az abból eredő veszélyeket. Nem szabad gyerekeknek játszaniuk a készülékkel. A tisztítást és a használó-karbantartást nem szabad gyerekeknek felügyelet nélkül elvégezniük. Veszély! A szivattyút (a VDE 0100 702-es és a 738-as rész szerint) egy 30 mA-nál nem nagyobb méretezési hibaáramú hibaáram- védőberendezésen (RCD) keresztül kell ellátni. A készülék nem alkalmas olyan úszómeden- cében, bármilyen fajta pancsoló medencében és egyébb vízekben történő használatra, amelyekben az üzem ideje alatt személyek vagy állatok tartózkodhatnak. Tilos a kés- zülék üzemeltetése amig személyek vagy állatok tartózkodnak a veszélyeztetett körny- ezetben. Érdeklődjön a villamossági szakem- berénél! Veszély!

Mielőtt üzembe helyezné a készüléket, ellenőriztesse le szakszerűen, hogy, a földe- lés, a nullázás, a hibaáram védőkapcsoló az energia-ellátó vállalat biztonsági előírásainak megfelel és kifogástalanul működik:

A villamossági dugós csatlakozásokat védeni kell a nedvességtől.

Elöntési veszély esetén a dugós kapcsola- tokat az elöntési veszélyen kívülálló helyre felszerelni.

Minden esetre el kell kerülni az agresszív foly- adékok szállítását, valamint abráziós (smirgli- ként ható) anyagok szállítását.

Óvni kell a készüléket fagy elöl.

Óvni kell a készüléket szárazfutás elöl.

Megfelelő intézkedések által meg kell akadá- lyozni a gyerekek hozzányúlását.

2. A készülék leírása és a szállítás

2.1 A készülék leírása (1-es kép)

3. Univerzális-tömlőcsatlakozó

4. Tömlőcsatlakozó 50 mm (2“)

5. Az úszókapcsoló fi xírozása

2.2 A szállítás terjedelme

Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 7 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez fi gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.

Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.

Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).

Ellenőrizze le, hogy teljes a szállítás terjedel- me.

Ellenőrizze le a készüléket és a tartozékrés- zeket szállítási károkra. Anl_GE_DP_900_Cut_SPK13.indb 102Anl_GE_DP_900_Cut_SPK13.indb 102 02.11.2021 14:21:1402.11.2021 14:21:14H

Ha lehetséges, akkor őrizze meg a csomago- lást a garanciaidő lejáratának a végéig. Veszély! A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészek- kel játszaniuk! Fennáll a lenyelés és a meg- fulladás veszélye!

Tömlőcsatlakozó 50 mm (2“)

Eredeti használati utasítás

3. Rendeltetésszerűi használat

Az Ön által vásárolt készülék egy maximálissan 35C° hőmérsékletű víz szállítására lett megha- tározva. Ezt a készüléket nem szabad más foly- adékok, különössen nem a motorüzemanyagok, tisztítószerek és egyébb kémia termékek szállí- tására felhasználni! A készülék mindenhol ott használható, ahol vízet kell átszállítani, mint pédául a háztartásban, a kertészetben és még sokkal több alkamazási he- lyen. Nem szabad úszómedence üzemeltetésére felhasználni. A szivattyú az a piszkos szennyvíz és a háztartási szennyvíz pumpálására alkalmas:

rosttartalmú szennyvíz

szilárd anyagot tartalmazó szennyvíz (kövek nélkül)

házi szennyvíz fekáliák nélkül

házi szennyvíz fekáliákkal

mechanikusan megtisztított szennyvíz A készüléknek a természetes, mocsaras talajú vízekben levő használatánál állítsa a készüléket enyhén megemelve fel, mint például téglákra. A készülék nem lett tartós üzemre tervezve, mint például keringtető szivattyú tavakban. A készűlék várható élettartama azáltal mérvadóan lerövidül, mivel a készülék nem lett egy állandó megterhe- lésre konstruálva. A készüléket csak a rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek valamint egyenértékű tevékenységek területén van hasz- nálva. A kenőolaj/kenőszerek kifutása beszennyezheti a vízet.

Hálózati csatlakozás ................220-240 V~ 50 Hz Felvett teljesítmény ................................ 900 Watt Szállított mennyiség max. ..................16000 l/ óra Szállítási magasság max. .......................... 11,5 m Bemerülési mélység max. .............................. 7 m Vízhőmérséklet max. .................................... 35°C Csatlakozó menet .............................kb. 59,6 mm (G 2) belső menet Kapcsolópont magasság: BE ......max. cca. 50 cm Kapcsolópont magasság: KI ........min. cca. 20 cm Leszívó magasság ............................ min. 75 mm Legkisebb vízállás az üzembevételnél ... 230 mm Védelmi rendszer .........................................IPX8

5. Beüzemeltetés előtt

Győződjön meg a rákapcsolás előtt arról, hogy a típustáblán megadott adatok megegyeznek a hálózati adatokkal.

A készülék installációja vagy:

helyhez kötötten egy állandó csővezetékkel vagy

helyhez kötötten egy flexibilis tömlővezetékkel történik Utasítás: A szivattyú üzemeltetése előtt letisztázni az instal- lációval kapcsolatos esetleges különfeltételeket! Ha például áramszünet, szennyeződés vagy egy defektes tömítés anyagi károkhoz vezethetne, ak- kor kiegészítő védőintézkedéseket kell installálni. Anl_GE_DP_900_Cut_SPK13.indb 103Anl_GE_DP_900_Cut_SPK13.indb 103 02.11.2021 14:21:1402.11.2021 14:21:14H

Ezek a védőintézkedések például: Egy külön lebiztosított áramkörön keresztül pár- huzamosan futó szivattyúk, nedvességszenzorok a lekapcsoláshoz, és hasonló biztonsági beren- dezések. Kétség esetén kérje ki okvetlenül egy szaniter szakember tanácsát. A maximális szállított mennyiséget csak a lehető legnagyobb vezetékátmérővel lehet elérni, kisebb tömlők vagy vezetékek csatlakoztatásánál le lesz csökkentve a szállítasi mennyiség. Az installációnál fi gyelembe kell venni, hogy a késszüléket sohasem szabad a nyomásvezetéken vagy az áramkábelen szabadon függően felsze- relni. A készüléket az arra előrelátott hordozó fo- gantyúra muszáj felakasztani illetve az aknatalajra felfektetni. A készülék kifogástalan működésének a garantálásához, az aknatlajnak mindig iszap- és egyébb szennyeződésmentesnek kell lennie. Túl alacsony vízállás esetén az aknában levő iszap gyorsan beszáradhat és megakadályozhatja a készülék beindulását. Ezért szükséges a készü- léket rendszeres leellenőrzése (indulási próbákat véghezvinni). A szivattyúaknának elegendő nagyságúnak kell lennie.

5.2 Hálózati csatlakoztatás

Veszély! Az általa vásárolt készülék, már egy védőérintkezős dugóval van felszerelve. A készü- lék egy 220-240 V~ 50 Hz-es földelt konnektorra levő rákapcsolásra lett tervezve. Bizonyosodjon meg arról, hogy a dugaszoló aljzat elegendően le van biztosítva (legalább 6 A), és kifogástalanul rendben van. Kapcsolja a hálózati csatlakozót a dugaszoló aljzatba és ezáltal üzemkész a kés- zülék.

Miután fi gyelmesen elolvasta ezt az installációi és üzemeltetési utasítást, a következő pontok fi gyelembe vétele melett beüzemeltetheti a kés- züléket:

Ellenőrizze le, hogy a készülék biztosan van felállítva.

Ellenőrizze le, hogy a nyomásvezeték szabályszerűen lett e felszerelve.

Bizonyosodjon meg arról, hogy 220-240 V~ 50 Hz-es a villamos csatlakozás.

Vizsgálja meg a villamos dugaszoló aljzatot annak szabályszerű állapotára

Bizonyosodjon meg arról, hogy sohasem tud víz vagy nedvesség a hálózati csatlakozásba kerülni.

Kerülje el a készülék szárazon levő futását.

A készülék kikapcsolásához kérjük húzza ki a hálózati csatlakozót a dugaszoló aljzatból. A be/ki – kapcsolási pont beállítása: Az úszókapcsoló be- ill. kikapcsolási pontját az úszokapcsolónak az úszokapcsoló raszterozásán belüli megváltoztatása által lehet beállítani (2-es ábra/poz. 5).

Az úszókapcsolónak úgy kell felszerelve lennie, hogy a kapcsolási magasság: BE és a kapcsolási magasság: KI könnyen és kevés erőkifejtéssel elérhető legyen. Ellenőrizze ezt azáltal le, hogy a készülék egy vízzel töltött edénybe állítja, és az úszókapcsolót ovatos- san kézzel felemeli és utánna ismét leengedi. Ennél láthatja, hogy a készülék be- illetve kikapcsol e.

Ügyeljen arra is, hogy az úszókapcsolófej és a kábeltartó közötti távolság ne legyen 10 cm- nél kisebb. Egy túl kicsi távolság esetén nincs garantálva a kifogástalan működés.

Ügyeljen az úszókapcsoló beállításánál arra, hogy az úszókapcsoló nehogy a készülék kikapcsolása előtt hozzáérjen a fenékhez. Figyelem! Szárazfutás veszélye. Anl_GE_DP_900_Cut_SPK13.indb 104Anl_GE_DP_900_Cut_SPK13.indb 104 02.11.2021 14:21:1502.11.2021 14:21:15H

7. A hálózati csatlakozásvezeték

kicserélése Veszély! Ha ennek a készüléknek a hálózatra csatla- koztató vezetéke megsérült, akkor ezt a gyártó vagy annak a vevőszolgáltatása, vagy egy hason- lóan szakképzett személy által ki kell cseréltetni, azért hogy elkerülje a veszélyeztetéseket.

8. Tisztítás, karbantartás és

pótalkatrészmegrendelés Veszély!

Minden karbantartási munka előtt húzza ki a hálózati dugaszt.

Hordozható felhasználás esetén a készüléket minden használat után meg kellene tisztítani tiszta vízzel.

A helyhez kötött használatnál ajánlatos minden 3 hónapban az úszókapcsoló működésének a leellenőrzése.

A gépházban esetleg lerakódott fonalakat és rostos részecskéket egy vízsugárral eltá- volítani.

3 havonta az aknatalajt az iszaptól mentesíte- ni és az akna oldalait is megtisztítani.

Az úszókapcsolót tiszta vízzel megtisztítani a lerakódásokotól.

Ha a szivattyú olyan alapanyagokkal lett üze- meltetve, amelyek hajlamosak lerakódásra, akkor azt használat után egy erős vízsugárral ki kell öblíteni, azért hogy ne képződjenek lerakódások vagy kérgesedések, amelyek negatívan be tudnák folyásolni a szivattyú karakterisztikáit.

8.1 A lapátkerék megtisztítássa

Vigyázat! Munkakesztyűket hordani! Éles kések! A gépházban levő túl erős lerakódások esetén, a készülék alsó részét a következő képpen kell szétszedni:

1. Eressze ki a beszívó kosáron levő telajlemez

4 rögzítő csavarját (3-as kép).

2. Tiszta vízzel megtisztítani a lapátkereket.

3. Az összeszerelés az ellenkező sorrendben

A készülék belsejében nem található további karbantartandó rész.

8.3 A pótalkatrész megrendelése:

Pótalkatrész megrendésénél a következő adato- kat kellene megadni:

A készülék cikk-számát

A készülék ident- számát

A szükséges pótalkatrész pótalkatrész számát Aktuális árak és inforációk a www.Einhell-Service. com alatt találhatóak.

újrahasznosítás A szállítási károk megakadályozásához a készü- lék egy csomagolásban található. Ez a csoma- golás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozé- kai különböző anyagokból állnak, mint például fémből és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a köz- ségi önkormányzatnál.

A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hőmérséklet 5 és 30 °C között van. Az elektromos szerszámot az eredeti csomagolás- ban őrizni. Anl_GE_DP_900_Cut_SPK13.indb 105Anl_GE_DP_900_Cut_SPK13.indb 105 02.11.2021 14:21:1502.11.2021 14:21:15H

11. Hibakeresési terv

Zavarok Okok Elhárítás Nem indul a kés- zülék - Hiányzik a hálózati feszültség - Nem kapcsol az úszókapcsoló - Leellenőrizni a hálózati feszültséget - Magasabb állásba tenni az úszó- kapcsolót Nem szállít a kés- zülék - El van dugulva a bevezetési szita - Megtörve a nyomástömlő - Vízsugárral megtisztítani a bevezté- si szitát - Elhárítani a töréshelyet Nem kapcsol ki a készülék - Nem tud leereszkedni az úszókapc- soló - Helyesen felfektetni a készüléket az aknatalajra Nem kielégítő a szállított mennyiség - El van dugulva a bevezetési szita - Lecsökkentve a teljesítmény az erősen szennyezett és smirgliként ható vízbekeverések által - Megtisztítani a beveztési szitát - Megtisztítani a készüléket és kicse- rélni a gyorsan kopó részeket Rövid futási idő után kikapcsol a készülék - A motorvédő, a túl erős vízszennyeződés miatt lekapcsolja a készüléket - Túl magas a víz hőmérséklete, le- kapcsol a motorvédő - Kihúzni a hálózati dugaszt és meg- tisztítani a készüléket és az aknát - Ügyelni a maximális, 35 C°-ú vízhőmérsékletre! Anl_GE_DP_900_Cut_SPK13.indb 106Anl_GE_DP_900_Cut_SPK13.indb 106 02.11.2021 14:21:1502.11.2021 14:21:15H

Csak az EU-országoknak Ne dobja az elektromos szerszámokat a háztartási hulladék közé! Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyüjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz. Recycling-alternatívák a visszaküldési felszólításhoz: Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alter- nativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érrinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tarto- zékait és segítőeszközeit A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az Einhell Germany AG kihangsúlyozott beleegyezésével engedélyezett. Technikai változtatások jogát fenntartva Anl_GE_DP_900_Cut_SPK13.indb 107Anl_GE_DP_900_Cut_SPK13.indb 107 02.11.2021 14:21:1502.11.2021 14:21:15H

Szervíz-információk A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapc- solatban a rendelkezésére állnak. Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy termés- zetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség. Kategória Példa Gyorsan kopó részek* Szivattyú kerék Fogyóeszköz/ fogyórészek* Hiányzó részek

• nincs okvetlenül a szállítás terjedelmében! Hiányok vagy hibák esetén kérjük a hibaesetet a www.Einhell-Service.com alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?

Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?

Az Ön véleménye szerint mi a készülék hibás működése (főtünet)? Írja le ezt a hibás működést. Anl_GE_DP_900_Cut_SPK13.indb 108Anl_GE_DP_900_Cut_SPK13.indb 108 02.11.2021 14:21:1502.11.2021 14:21:15H

Garanciaokmány Tisztelt Vevő, termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervízszolgáltatásunkhoz amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefo- non is, az alul megadott szervízszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy ter-

mészetes személyeknek, akik nem szánják ezt a terméket sem üzemszerű sem egyébb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garan- ciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.

2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új

készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárí- tására vagy a készülék kicserélésére. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.

3. A szavatosságunk alol ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás fi gyelmen kívül hagyása vagy ame- lyek a nem szakszerű felszerelés, a használati utasítás fi gyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok fi gyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek. - károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre. - károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.

4. A garancia időtartama 24 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a

garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvé- nyes.

5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím

alatt: www.Einhell-Service.com. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizonylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehet őség miatt ki vannak zárva a garnci- ateljesítmény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal vissza- kap egy megjavított vagy egy új készüléket. Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken levő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garan- cia. Ehhez kérjük a készüléket a szervízcímünkre beküldeni. Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira. Anl_GE_DP_900_Cut_SPK13.indb 109Anl_GE_DP_900_Cut_SPK13.indb 109 02.11.2021 14:21:1602.11.2021 14:21:16RO
