Termék típusa	Légkompresszor
Márka	Stanley
Modell	SXCMS1324HE
Felhasználás	Felfújás, pneumatikus szerszámok, festés, mosás (vizes tisztítószerek)
Tápellátás	Hálózat (feszültséget és frekvenciát lásd az adattáblán)
Tartály	Acél, kapacitás nincs feltüntetve, max nyomás lásd az adattáblán
Kerekek	Igen, készlet tartozék, könnyű összeszerelés
Szállító fogantyú	Igen, rácsavarozva a kompresszorra
Légszűrő	Eltávolítható szívó légszűrő, a házra szerelve
Biztonsági szelep	Igen, gyárilag beállítva, kézi működtetés lehetséges
Nyomáskapcsoló	Automatikus leállás és újraindítás ciklusok szerint
Gyorscsatlakozó	Igen, szabályozott és szabályozatlan levegőhöz
Manométerek	Kettő: beállított nyomás és tartálynyomás
Nyomásszabályozó	Forgó manométer, folyamatos állítás
Kapcsoló	Be/Ki (I/O)
Hővédelem	Igen, automatikus leállás túlmelegedés esetén
Kondenzvíz leeresztés	Csap a tartály alján, naponta nyitandó
Tisztítás	Nedves rongy, nem oldószer, ne kerüljön víz a belsejébe
Üzemi hőmérséklet	+5°C és +40°C között
Biztonsági távolság	Legalább 3 méterre a munkaterülettől
Garancia és javítás	Az eladás helyén, használjon eredeti alkatrészeket
WEEE	Megfelel a 2012/19/EU irányelvnek, élettartam végén újrahasznosítás

Gyakran ismételt kérdések - SXCMS1324HE STANLEY

Hogyan kell leereszteni a kondenzvizet a tartályból?

Állítsa le a kompresszort és húzza ki a konnektorból. Döntse a leeresztőcsap (a tartály alján található) felé, hogy az alsó helyzetbe kerüljön. Nyissa ki a csapot és hagyja a vizet teljesen kifolyni. Zárja el a csapot. Végezze el ezt a műveletet naponta.

Hogyan kell beállítani a kimeneti nyomást?

Használja a nyomásszabályozót (forgó nyomásmérőt) a megfelelő manométeren látható nyomás beállításához. Forgassa az óramutató járásával megegyező irányba a növeléshez, ellenkező irányba a csökkentéshez. A beállított nyomás a megjelölt gyorscsatlakozónál érhető el.

Melyek a legfontosabb biztonsági óvintézkedések?

Soha ne irányítsa a levegősugarat emberek vagy állatok felé. Viseljen védőszemüveget. Használja a kompresszort száraz, jól szellőző helyiségben, portól és gyúlékony gázoktól védve. Ne hagyja felügyelet nélkül a készüléket. Tisztítás vagy karbantartás előtt húzza ki a konnektorból.

Használhatok hosszabbító kábelt?

Igen, de csak legfeljebb 5 méteres, legalább 1,5 mm² keresztmetszetű hosszabbítót. Hosszabb kábelek vagy többadapteres használata erősen nem ajánlott.

Mit tegyek, ha a kompresszor automatikusan leáll?

Valószínűleg a motor hővédelme miatt történik túlmelegedés esetén. Hagyja lehűlni a kompresszort. Ellenőrizze, hogy a környezeti hőmérséklet +5°C és +40°C között van-e, és hogy a készülék nincs elzárva. A motor lehűlés után automatikusan újraindul.

Milyen rendszeres karbantartás szükséges?

Tisztítsa meg a légszűrőt 100 óránként, és naponta engedje le a kondenzvizet. Rendszeresen ellenőrizze a biztonsági szelepet a gyűrű meghúzásával. A pontos időközökért tekintse meg a használati útmutató karbantartási táblázatát.

Hogyan kell tisztítani a kompresszort?

Húzza ki a készüléket, és hagyja lehűlni. Tisztítsa a külső részt egy tiszta, nedves ronggyal. Soha ne használjon oldószereket, agresszív tisztítószereket, és ne kerüljön víz a belsejébe. Újracsatlakoztatás előtt alaposan szárítsa meg.

Használhatom a kompresszort festéshez?

Igen, de csak megfelelő pisztolyokkal és nem gyúlékony festékekkel. Tartsa be a biztonsági távolságokat (legalább 3 méter), hogy elkerülje a pigmentlerakódást a kompresszoron. Használjon szűrőt és nyomásszabályozót.

Hogyan kell tárolni a kompresszort használaton kívüli időszakban?

Engedje le teljesen a kondenzvizet, ürítse ki a tartályt és a csatlakoztatott szerszámokat. Tárolja száraz, fagymentes helyen, gyermekektől elzárva. Ne döntse fel a készüléket, tartsa vízszintes helyzetben.

Mit tegyek, ha a biztonsági szelep szivárog?

A biztonsági szelep gyárilag be van állítva, és nem szabad elállítani. Ha szivárog, lépjen kapcsolatba egy hivatalos szervizzel. Ne próbálja meg saját maga javítani, mert súlyos sérüléseket okozhat.

HASZNÁLATI ÚTMUTATÓ SXCMS1324HE STANLEY

HU Kezelési utmutató (Azeredeti hasznalatiutasítas fordütasa)

1-A gyartoadataai
2-CE jelolés es WEEE szimbolum
3 - Tipus / kód / sorozatszám
4-Levegokiszoritas, (l/min) es (cfm)
5 - A kompresszor altal szallitolt levego mennyisege, (l/min) es (cfm)
6 - Maximalis üzemi nyomás (bar és PSI); a tartány térfogata (I); percenkénti fordulatszám (RPM); suly (kg)
7 - Garantált hangteljesitményszint dB(A)
Mert hangteljesitményszint, db(A)
8 - Elektromos adatok: feszültseg (V); frekvencia (Hz); áramfelvétel (A); teljesitmény, (kW) és (LE)
9-Mukodesiciklus
10-Szarmazasi nyilatkozat
11-Gyartaseve

CZ Legenda:

(HU) A kulcsot a keszlet nem tartalmazza.

(HU) Vigyázat – Ne húzza tul a csavart!

(CZ) Pozor - Neutahujte zavit nadmérne.

(SK) Pozor - Neut'ahujte z'avit nadmerne.

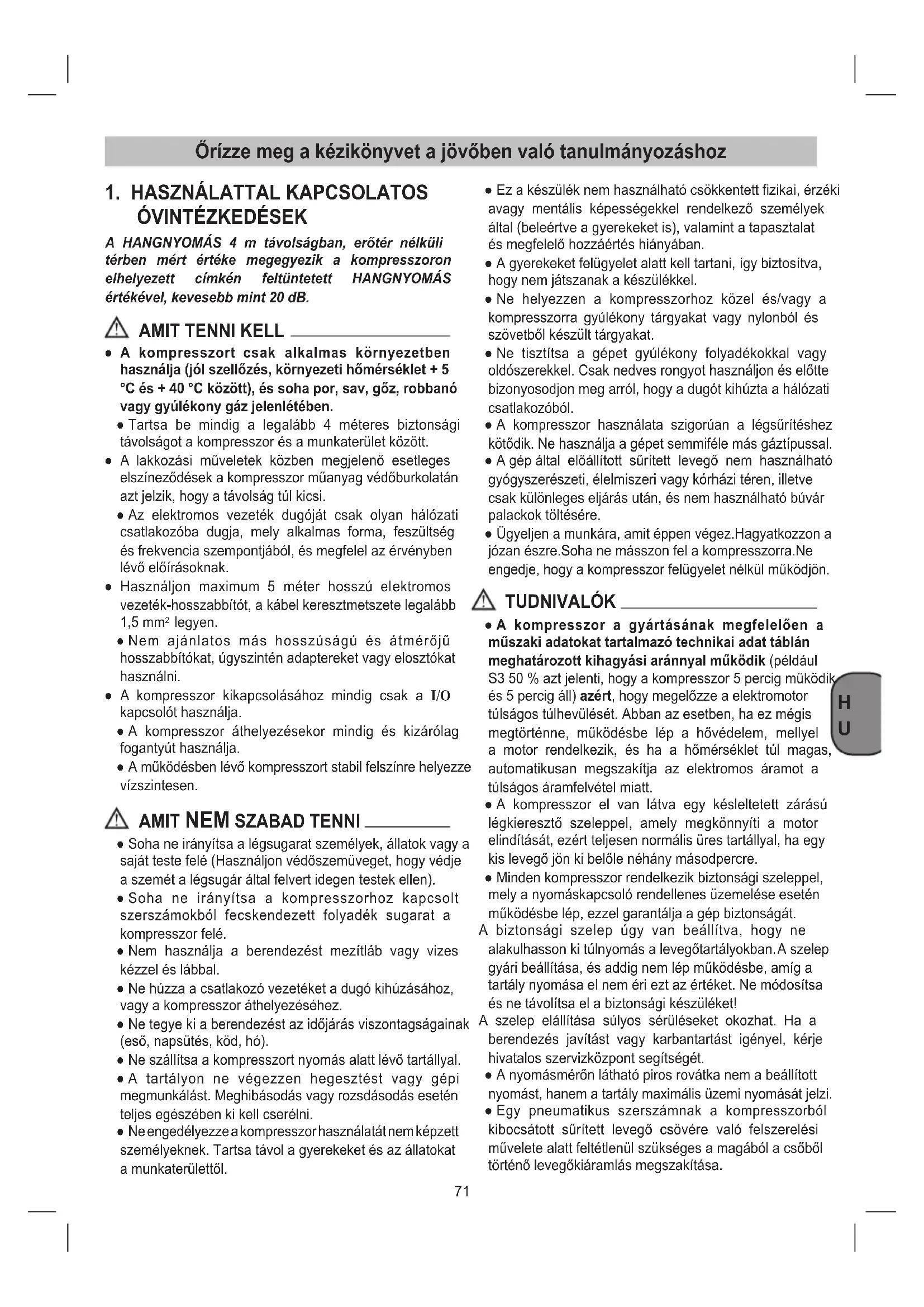

Orizge meg a kezikonyvet a jovoben valo tanulmányozashoz

1. HASZNÁLATTAL KAPCSOLATOS ÖVINTÉZKEDÉSEK

A HANGNYOMÁS 4 m távolságban, eröter nélkūl terben mert érteke megegyezik a kompresszoron elhelyezett címkén felttuntett HANGNYOMÁS értekével, kevesebb mint 20 dB.

AMIT TENNI KELL

• A kompresszortCsak alkalmas kornyezetben hasznalja (jol szellozes, kornyezeti homerseklet +5 ⁱrc C es +40^ircC kozott),es soha por,sav,goz,robbanovagy gyulekony gaz jelenleteben.
• Tartsa be mindig a legalabbb 4 meteresBiztonsagitavolsagot a kompresszor es a munkaterulet koztt.
• A lakkozási muveletek kozben megjelenő esetleges elszínezódésk a kompresszor muányag védóburkolatán azt jelzik, hogy a távolság túkcsi.
• Az elektromos gezetétek dugojátCsak oyan halózati csatlakozoba dugja, mely alkalmas forma, feszültseg és frekvencia szempontjából, és megfelel az érvényben lévo elöirásoknak.
• Használjon maximum 5 mét er hossz élektromos gezetěk-hosszabbitó, a kábel keresztmetszete legalább 1,5mm² legyen.
• Nem ajánlatos más hosszúsagú és atmérőjuhosszabbitókat,ugyszintén adaptereket vagy elosztókat hasznalni.
• A kompresszor kikapcsolásához mindigCsak a I/O kapcsolóhasználja.
• A kompresszor athelysezesekor mindig és kizárólag fogantyút használja.
  A mukodesben levokompresszort stabil felszirne helyezze vizszintesen.

AMIT NEM SZABAD TENNI

• Soha ne irányítsa a légsugarat szemelyek, allatok vagy a sajáteste felé (Hasznaljon védöszmemuveget, hogy védje a szemét a légsugar altal felvert idegen testek Ellen).
• Soha ne irányítsa a kompresszorhoz kapcsolt szerszámokból fecskendezett folyadék sugarat a kompresszor felé.
• Nem használaja a berendezést mezitlab vagy vizes kézzel és lábbal.
• Ne húzza a csatlakozó gezetéket a dungo kihúzásahoz, vagy a kompresszor athelyezéséhez.
• Ne tegy ki a berendezést az idojárás viszontagságainak (esö, napsütés, köd, ho).
• Ne szálltsa a kompresszort nyomás alatt levő tartályal.
  A tartalyon ne végezzen hegesztést vagy gépi megmunkalast. Meghibásodás vagy rozsdasodás esétén teljes egészében ki kell cserelni.

• Ne engedélyezez a kompresszor használatat nem képzett személyeknek. Tartsa támol a gyerekeket és az állatokat a munkaterülettól.

• Ez a keszülek nem hasznalhato csökkentett fizikai, érzeki avagy mentalis képességekkel rendelkező szemelyek által (beleérte a gyerekeket is), valamint a tapasztalat és megfelelo hozzaértes hiányában.
  A gyerekeket felugyelet alatt kell tartani, igyBiztositva, hogy nem jatszanak a keszulekkel.

• Ne helyezzen a kompresszorhoz köl es/vagy a kompresszorra gyulekony targyakat vagy nylonbol es szövetból keszült targyakat.
• Ne tisztítsa a gépet gyúlekony folyadékokkal vagy oldszerekkkel. Csak nedves rongyot hasznaljon és elötteBizonyosodjón meg arról, hogy a dugót kihúzta a halózaticsatlakozóból.
• A kompresszor hasznalata szigóuan a legsürítéshez kötődik. Ne használaj a gépet semmíféle más gáztipussal.
  A gép alto elóallitott süritett levego nim hasznalhato gyogyszerészeti, elelmiseri vagy kórházi teren, illetevescak különleges eljárás után, és nem hasznalhato buvar palackok toltésere.
• Ügyeljen a munkára, amit éppen végez. Hagyatkozzon a józán ésstre.Soha ne másszon fel a kompresszorra.Ne engedje, hogy a kompresszor felügyelet nélkül muködjon.

TUDNIVALOK

• A kompresszor a gyartásanak megfeleloen a muszaki adatokat tartalmazó technikai adat tablan meghatarozott kihagyasi arannyal mukodik (peldául S3 50 % azt jalenti, hogy a kompresszor 5 percig mukodik és 5 percig ally) azert, hogy megelózze a elektromotor túsagos tulhevülését. Abban az esetben, ha ezMegis megtorténne, mukodesbelep a hóvedelem, mellyel a motor rendelkezik, és ha a homérseklet tul magas, automatikusan megszakitja az elektromos áramot a túsagos aramfelvetel miatt.

• A kompresszor el van látva egy késleltetett zárasu legkieresztó szeleppel, amely megkonnyiti a motor elinditásat, ezert teljesen normalis üres tartályal, ha egy kis levego jön ki belöneḥany masodpercre.

• Minden kompresszor rendelkezikBiztonsagi szeleppel, mely a nyomaskapsoló rendellenes uzemelése eseten muködésbelep, ezzel garantálaja a gep biztonsagát.

ABiztonsagi szelep ugy van beallitva, hogy ne alakulhasson ki tulnyomas a levegotartalyokban.Aszelepyaribeallitasa,esaddignlep mukodesbe,amigartaly nyomasa el nem erizt azerteket. Ne modositsa esntavolitsa elabiztonsagi keszuleket!

A szelep elallitasa sulyos seruliseket okozhat. Ha a berendezes javist vagy karbantartast igenyel, kerje hivatalos szervizkozpont segitsegét.

• A nyomásmerón láthato piros rovatka nem a beallitott nyomást, hanem a tartály maximílis üzemi nyomásat jalzi.
• Egy pneumatikus szerszámnek a kompresszorból kibocsatott süritett levego csövre valo felszerelési muvelete alatt feltétlenül szükséges a magából a csöbl történő levegőkiáramlás megszakítása.

A süritett levego felhasznalása a kūlónféle elóirt alkalmazásokhoz (felfuvas, pneumatikus szerszámok, lakkozas, tiszítías csak vizalapú tiszítószerrel stb.) megkivanja az egyes esetekre érvenyes elóirasok ismerétét és betartásat.
Ellorizze, hogy a hasznalni kivant pneumatikus szerszam es a kompresszorhoz gezetocsatlakozocsevek levegofogyasztasa es maximalis uzemi nyomasa

megegyezik-e a nyomásszabályozón beallitott nyomás értékevel és a kompresszor által kibocsátott levegő mennyiségével.
- A kompresszor teljesitménye tengerszint felett 0 és 1000 méteter között biztositott.

2. A KÉSZÜLEK LEÍRÁSA

(1-11.ábra)

1. Beszívo-légszúró
2. Nyomótartály
3. Kerek
4. Tartó lábak
5. Gyorskuplung (szabályozott préslég)
6. Manometer (le lehet olvasni a beallitott nyomast)
7. Nyomásszabályozó
8. Be-/ki-kapcsoló
9. Szallito fogantyú
10. Biztonsági szelep
11. Leengedö-csavar a kondenzvizhez
12. Manometer (le lehet olvasni a kazan nyomast)
13. Gyorskuplung (szabályozatlan préslég)
14. Csavar
15. Anyacsavar
16. Alatét

Légkompresszor
Legszurfo
- Szivócső
Hasznalati utmutató es egyeb Dokumentumok

4. ALKALMAZÁSI TERÜLET

A kompresszor, a préség altal meghajtott szerszámokhoz a préség létrehozasára szolgál.

Kérjuk vegye figylembe, hogy a készülékeink a meghatározásuk szerint nem Kisipari, kézmüipari vagy ipari üzek területén történ bevetésre lettek tervezve. Ezert a nem vallalunk szavatossagot, ha a készülék Kisipari, kézmüipari vagy ipari üzek területén valamint egyenerték tevékensysegek területén van használva.

A gépetCsak rendeltetese szerint szabad hasznalni. Ezt tulhaladobarmilyen hasznalat, nem szamit rendeltetesszernek.Ebbol adodobarmilyen kárert vagy barmilyen fajta serulésert a hasznalo ill. a kezelfoelelos esnemagyarto.

5. UTASITÁS A KÉSZÜLEK FELALLITÁSÁHOZ

• Vizsgalja felül a keszüléket nem e serült meg a szallitásnal. Az esetleges serülèseket jentse azonnal annál a szallitási vallalatnál, amelyik a kompresszort szallitotta.
• Telepitse a kompresszort lehetoleg a fogyasztó kozelébe.

• Kerülje el a hosszú légvezetőt és hosszú bevezétésst (hosszabbítokat).

• Ügyeljen arra, hogy a beszivott levegő száraz és pormentes legyen.

• Ne telepitse a kompresszort egy nedves vagy vizes helyiségben.
• A kompresszortCsak megfelelo termekben (jol szelloztetet, a kornyzetehomerseklet +5^ircC - + 40^ircC) szabad uzemeltetni. A teremben nem szabad pornak, savnak, paranak, robbanekony vagy lobbanekony gaznak lennie.
  A kompresszor szaraz termekbeni hasznalatra alkalmas. Tiltott a hasznalata az oylan kornyezetben, ahol froccsenovizzel dolgoznak.

6. ÖSSZESZERELES ES ÜZEMBEVÉTEL

Figyelem!

Az üzembevétel elott okvetlenül komplett össze kell szerelni a keszüléket!

6.1 A kerékkészlet felszerelése

A kerékkeszletet (ha van) a 2. abranak megfeleloen kell felszerelni.

6.2 A tamasztolab felszerelése

A gumilábat (ha van) a 3. abranak megfeleloen kell felszerelni.

6.3 A szállitófogantyú felszerelése (csak bizonyos típusoknál)

A szállitófogantyút a 4. ábra szerint kell a kompresszorhoczcsavarozni.

6.4 A legszüro összeszerelése

Távolítsa el egy csavarhúzóval vagy hasonlóval a szàllitasi dugó tés csavarja feszesen a készülékre a legszüröt (lásd. 1) (5a-5b. ábra).

Ha mellekelve van, illessze be az elszivo csovet a szurofedelbe (5c ábra).

6.5 A gyorscsatlakozó felszerelése (Ha meg nincs felszerelve)

Rögzítse a szabályozott nyomás gyorscsatlakozoját a kimenethez a 6a és 6b abrán latható mádon.

6.6 A kazányomás gyorskapcsolójának felszerelése (csak bizonyos típusoknal)

A szabályozatlan kazányomás gyorskapcsolóját (lásd. 13) a 7a. és 7b. ábra szerint kell a nyomástó edenyhez (lásd. 2) csavarozni.

6.7 Halózati csatlakoztatas

A kompresszor egy védōerintkezos dugós halózati gezetékkel van felszerelve. Az elektromos gezeték dugojat csak olyan halózati csatlakozoba dugja, mely alkalmas forma, feszültseg és frekvencia szempontjábal, és megfelel az érvényben levő elöirásoknak. Ügyeljen arra, hogy a halózati feszültseg a gépteljesítmenyi tabla szerinti üzemfeszültsegnek megfeleljen. Győzödn meg róla, hogy az ON/OFF kapcsoló nincs I allasban (ON). Hosszú gezetékek, valamint hosszabitok, kábeldobok stb. feszültsegeséshez gezetnek és meg tudják akadályozni a motor inditásat. Alacsony hörmsékleteknél +5°C nehéz járóság miatt veszelyezetve van a motor inditasa.

6.8 Ki-/bekapcsoló (8-9. ábra)

A gomb (lásd. 8) kihúzása által lesz bekpcsolvera a kompresszor.

A kompresszor kikapcsolásához meg kell nyomni a gombat (lásd. 8).

6.9 Nyomásbeállitas

• A nyomásszabályozóval (lásd. 7) lehet a manometeren (lásd. 6) beallitani a nyomást.
  A beallitott nyomast a gyorskuplungon (lasd. 5) lehet levenni.

6.10 A nyomaskapcsoló beallitasa

A nyomaskapsoló gyarilag be van allitva.

A kompresszor leall ha eleri a (gyarto altal) beallit fels nyomaserteket.

Alevegofelhasznalásávalakompresszor automatikusan beindul mikor a nyomás leesik a beallitott also értékre.

• Az emlitett automatikus folyamat szerint mukodik toabb a kompresszor amig az I/O kapcsoló be van kapcsolva.

7. TISZTITÁS ES KARBANTARTÁS

Figyelem!

Tiszitás es karbanartásimunkalatok elott kihuzni a halozati csatlakozot.

Figyolem!

Várja meg amig a tōmoritō teljesen le nim hült!
Megégetés veszélye!

Figyelem!

A kazant minded tiszitasi es karbantartasi munkalat elott nyomas nelkulire tenni.

7.1 Tiszitás

Tartsaa védöberendezéseketannyirapörsszennyezódes mentesen amennyireCsak lehet.Dörzsölje a keszüléket egy tiszta posztóval le vagy pedig fujja, alacsony nyomás melett présléggel le.
- Ajänljuk, hogy a készüléket direkt minded használat után megtisztítsa.
- Ne hasznaljon tisztító vagy oldószereket, mivel ezek meg tudják támadni a készülék múanyag részeit. Ügyeljenarra, hogy ne juthason viz a készülék besejébe.
- Tisztlatas elott le kell vallasztani a tomlot es a permetezoszerszamokata kompresszorról. Nem szabad a kompresszort vizzel, oldszerekkel vagy hasonloakkal tisztlani.

7.2 Kondenzviz (10. ábra)

A kicsapódott vizet naponta le kell ereszteni a leeresztószelep (lásd. 11) kinyitásával (a nyomástó edény aljan találhato).

1. Ellenőrizze, hogy a kompresszor ki van-e kapcsolva.
2. A fogantyút tartva, dontsuk a kompresszort a csap irányába uyg, hogy a leeresztócsap a lehetó legalacsonyabban legyen.
3. Nyissuk ki a leeresztócsapot.
4. Addig tartsuk a kompresszort megdontve, amig az összes kondenzviz ki nem folyik a tartályból.
5. Zárjuk el a leeresztócsapot.

Figyelem!

A kondenzvizet egy megfelelo gyujtohelyen a termeszetnek megfeleloen megsemmisiteni.

KARBANTARTÁSI MUNKÁLATOK ELVÉGZÉSÉNEK IDEJE
MÜKÖDÉS	AZ ELSÖ 100 MUNKAÓRA UTÁN	100 ÓRÁNKÉNT
Az elszívó szūrǒ tiszítása és/vagy a szūrǒegység cseréje	●	●
A kondenzartály kiürítése	Naponta és a munka végén.

7.3 Biztonsagi szelep (Iásd. 10)

ABiztonsagi szelep a nyomotartaly legnagyobb engedelyezett nyomasara van beallitva.Nem engedelyezett aBiztonsagi szelep elallitasa az eltavolitasa. Annak erdekuben, hogy abiztonsagi szelep szukseg eseten rendesen mukodjon, idorol idore uzemeltetni kellene.Huzzon oyan erosen a gyurun, amig a prsesleg hallhatoan le nem ereszt (11. abra).Azutan engedje ismet el a gyrourt.

7.4 Tárolás

Figyelem!

Hüzza ki a dugaszt a halózati aljzataból, legtelenitse a keszüléket és minded süritett levegós eszközt, ami ra van csatlakoztatva, és eressze le a kondenzvizet. Állitsa a kompresszort úgy le, hogy jogosulatlanok ne tudjak üzembe venni.

Figyelem!

A kompresszortCsak szaraz es jogosulatlanok szamara nem hozzaferheto kornyezetben taroI. Ne dontse meg,csak allva taroI!

8. MEGSEMMISITÉS ES UJRAHSZNOSITÁS

Az elektromos es elektronikus berendezesek

hulladekainak (WEEE) artilmatlanitasarol szol 2012/19/EU iranyelv ertemeben.

A keszüléken vagy annak csomagolásán feltüntetét ἀthúzott konténer azt jalenti, hogy a terméket - elhasználodásat követően - a tòbbi hulladéktól elkülönítve kell tárolni. A felhasználo tehat, a keszülék elhasználodásat követően, vagy leadja azt az elektrmos és elektronikus keszülékek összegyüjtésere szakosodott hulladékgyüjto helyeken, vagy átadja a viszonteladónak egy üj, az elhasználo@dutt alazonos típusú keszülék vásárlásakor, egy az egy arányban.

A megfelelo szelektiv hulladekgyujtes lehetové teszi az elhasznalodott keszulék kornyezetre nem artalmas ujrafelhasznalasat, kezelset es ujrafeldolgozasat, hozzajarul a kornyezetre es egészsegre artilmas hatasok elkeruléshez es elosegiti a kszuléket alkoto anyagok ujrafelhasznalasat es/vagy uboli feldolgozasat.

A termek törvenybeutkozó feldolgozása az érvenyben levó jogszabályok által elöirányozott administrztiv szankciok alkalmazásat vonja maga után.

9. LEHETSEGES RENDELLENESSEGEK ES AZ EZZEL KAPCSOLATOS MEGENGEDTT BEAVATKOZASOK

Rendellenesség	Ok	Beavatkozás
A kompresszor leáll, majd néhány percen belül magától elindul.	Hóvedelem üzembelépésa a motor tülmelegedése miatt.	Hagyni a kompresszor lehülni. Szellöztesse a helyiséget.
Néhány beindítási的概率kozás után a kompresszor leáll.	Hóvedelem üzembelépésa a motor tülmelegedése miatt (hálozati csatlakozás kikapcsolása menetközben, gyenge típfeszültseg).	Szellöztesse a helyiséget. Várjon néhány percet és a kompresszor magától beindul.
A kompresszor nem áll le és működésbe lép a biztonságiszelep.	A kompresszor nem szabályos működése vagy a nyomáskapcsoló hibás működése.	Húzza ki a hálozati csatlakozót és forduljon a szervizhez.

Minden egyeb beavatkozast az engedelyezett Vevoszolgalatoknak kell elvegezniuk, eredeti alkatreszek igenylsevel. Ha agépen modositásokat végez, az kockáztathatja a biztonságot, és mindenképpen érvényteleniti a vonatkozo garanciát.

Jotallás és javítás.

Pótalkatresz igénylése, ill. hibás termek eseten kérjuk, hogy vegye fel a kapcsolatot azzal az értékesitési ponttal, ahol a vásárlás törtent.
