KASUTUSJUHEND SXCMS1324HE STANLEY

Kasutamisjuhend (Originaaljuhiste tõlge)

Kõik identifitseerimisandmed, nagu tootja, mudel, kood ja seerianumber, on trükitud toote tagaküljel olevale EÜ märgistusele.

TEHNILISED ANDMED: vt juhendi viimase lehekülje küljes olevat silti

2 - CE-märk ja WEEE direktiivi sümbol

3 - Tüüp/kood/seerianumber

4 - Õhumaht ühikutes (l/min) ja (cfm (kuupjalga minutis))

Kompressori töömaht ühikutes (l/min) ja (cfm (kuupjalga minutis))

6 - Maksimaalne töörõhk (baari ja PSI (naela ruuttolli kohta)), paagi

Mõõdetud müratase (dB(A))

8 - Elektriandmed: pinge (V), sagedus (Hz), neeldumine (A),

võimsus ühikutes (kW) ja (hj)

10 - Päritoludeklaratsioon

Hoidke käesolev kasutusjuhend alles, et saaksite seda tulevikus kasutada

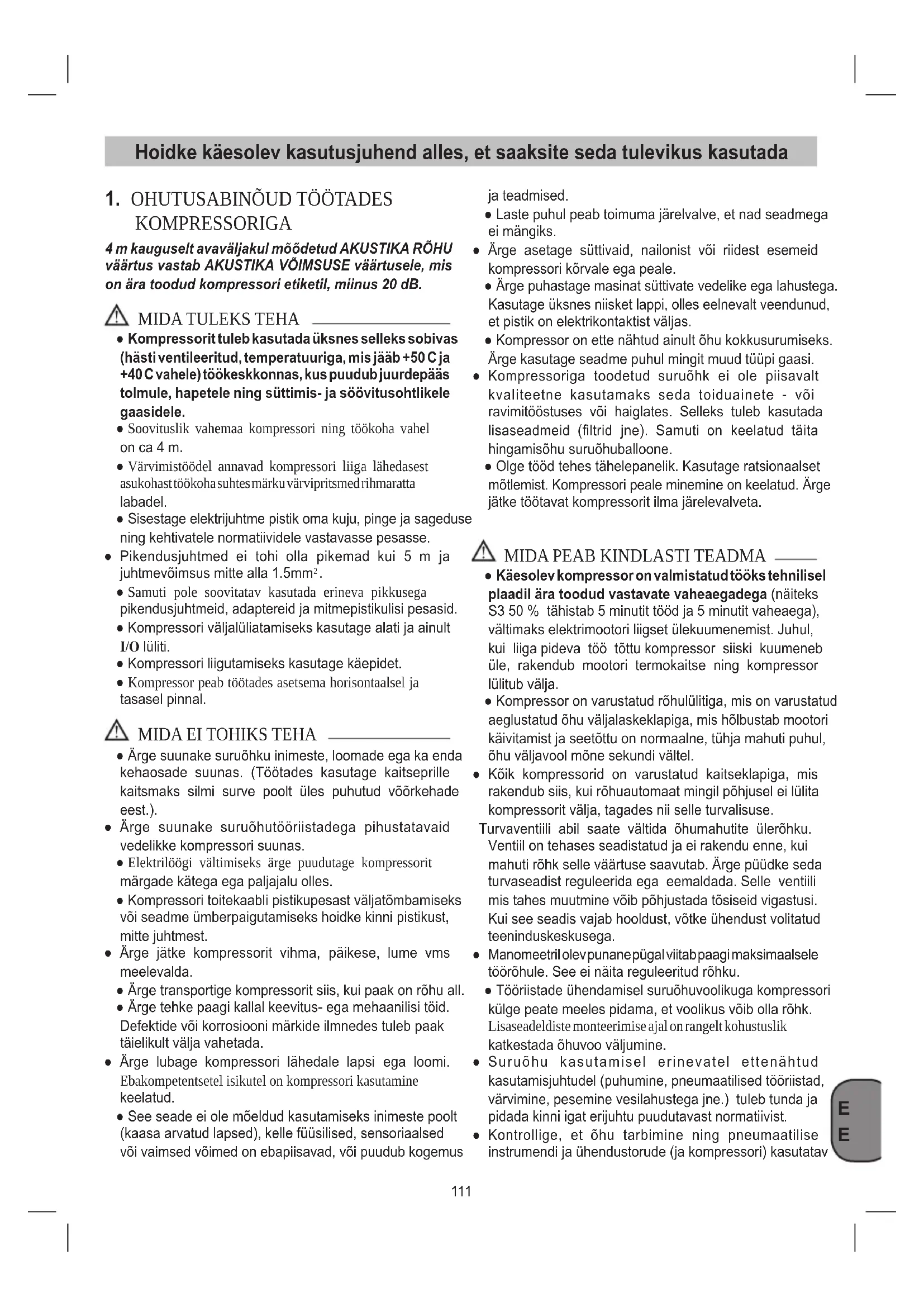

1. OHUTUSABINÕUD TÖÖTADES

KOMPRESSORIGA 4 m kauguselt avaväljakul mõõdetud AKUSTIKA RÕHU väärtus vastab AKUSTIKA VÕIMSUSE väärtusele, mis on ära toodud kompressori etiketil, miinus 20 dB.

● Kompressorit tuleb kasutada üksnes selleks sobivas (hästi ventileeritud, temperatuuriga, mis jääb +50 C ja +40 C vahele) töökeskkonnas, kus puudub juurdepääs tolmule, hapetele ning süttimis- ja söövitusohtlikele gaasidele. ● Soovituslik vahemaa kompressori ning töökoha vahel on ca 4 m. ● Värvimistöödel annavad kompressori liiga lähedasest asukohast töökoha suhtes märku värvipritsmed rihmaratta labadel. ● Sisestage elektrijuhtme pistik oma kuju, pinge ja sageduse ning kehtivatele normatiividele vastavasse pesasse. ● Pikendusjuhtmed ei tohi olla pikemad kui 5 m ja juhtmevõimsus mitte alla 1.5mm

● Samuti pole soovitatav kasutada erineva pikkusega pikendusjuhtmeid, adaptereid ja mitmepistikulisi pesasid. ● Kompressori väljalüliatamiseks kasutage alati ja ainult I/O lüliti. ● Kompressori liigutamiseks kasutage käepidet. ● Kompressor peab töötades asetsema horisontaalsel ja tasasel pinnal.

● Ärge suunake suruõhku inimeste, loomade ega ka enda kehaosade suunas. (Töötades kasutage kaitseprille kaitsmaks silmi surve poolt üles puhutud võõrkehade eest.). ● Ärge suunake suruõhutööriistadega pihustatavaid vedelikke kompressori suunas. ● Elektrilöögi vältimiseks ärge puudutage kompressorit märgade kätega ega paljajalu olles. ● Kompressori toitekaabli pistikupesast väljatõmbamiseks või seadme ümberpaigutamiseks hoidke kinni pistikust, mitte juhtmest. ● Ärge jätke kompressorit vihma, päikese, lume vms meelevalda. ● Ärge transportige kompressorit siis, kui paak on rõhu all. ● Ärge tehke paagi kallal keevitus- ega mehaanilisi töid. Defektide või korrosiooni märkide ilmnedes tuleb paak täielikult välja vahetada. ● Ärge lubage kompressori lähedale lapsi ega loomi. Ebakompetentsetel isikutel on kompressori kasutamine keelatud. ● See seade ei ole mõeldud kasutamiseks inimeste poolt (kaasa arvatud lapsed), kelle füüsilised, sensoriaalsed või vaimsed võimed on ebapiisavad, või puudub kogemus ja teadmised. ● Laste puhul peab toimuma järelvalve, et nad seadmega ei mängiks. ● Ärge asetage süttivaid, nailonist või riidest esemeid kompressori kõrvale ega peale. ● Ärge puhastage masinat süttivate vedelike ega lahustega. Kasutage üksnes niisket lappi, olles eelnevalt veendunud, et pistik on elektrikontaktist väljas. ● Kompressor on ette nähtud ainult õhu kokkusurumiseks. Ärge kasutage seadme puhul mingit muud tüüpi gaasi. ● Kompressoriga toodetud suruõhk ei ole piisavalt kvaliteetne kasutamaks seda toiduainete - või ravimitööstuses või haiglates. Selleks tuleb kasutada lisaseadmeid (ltrid jne). Samuti on keelatud täita hingamisõhu suruõhuballoone. ● Olge tööd tehes tähelepanelik. Kasutage ratsionaalset mõtlemist. Kompressori peale minemine on keelatud. Ärge jätke töötavat kompressorit ilma järelevalveta.

MIDA PEAB KINDLASTI TEADMA

● Käesolev kompressor on valmistatud tööks tehnilisel plaadil ära toodud vastavate vaheaegadega (näiteks S3 50 % tähistab 5 minutit tööd ja 5 minutit vaheaega), vältimaks elektrimootori liigset ülekuumenemist. Juhul, kui liiga pideva töö tõttu kompressor siiski kuumeneb üle, rakendub mootori termokaitse ning kompressor lülitub välja. ● Kompressor on varustatud rõhulülitiga, mis on varustatud aeglustatud õhu väljalaskeklapiga, mis hõlbustab mootori käivitamist ja seetõttu on normaalne, tühja mahuti puhul, õhu väljavool mõne sekundi vältel. ● Kõik kompressorid on varustatud kaitseklapiga, mis rakendub siis, kui rõhuautomaat mingil põhjusel ei lülita kompressorit välja, tagades nii selle turvalisuse. Turvaventiili abil saate vältida õhumahutite ülerõhku. Ventiil on tehases seadistatud ja ei rakendu enne, kui mahuti rõhk selle väärtuse saavutab. Ärge püüdke seda turvaseadist reguleerida ega eemaldada. Selle ventiili mis tahes muutmine võib põhjustada tõsiseid vigastusi. Kui see seadis vajab hooldust, võtke ühendust volitatud teeninduskeskusega. ● Manomeetril olev punane pügal viitab paagi maksimaalsele töörõhule. See ei näita reguleeritud rõhku. ● Tööriistade ühendamisel suruõhuvoolikuga kompressori külge peate meeles pidama, et voolikus võib olla rõhk. Lisaseadeldiste monteerimise ajal on rangelt kohustuslik katkestada õhuvoo väljumine. ● Suruõhu kasutamisel erinevatel ettenähtud kasutamisjuhtudel (puhumine, pneumaatilised tööriistad, värvimine, pesemine vesilahustega jne.) tuleb tunda ja pidada kinni igat erijuhtu puudutavast normatiivist. ● Kontrollige, et õhu tarbimine ning pneumaatilise instrumendi ja ühendustorude (ja kompressori) kasutatav112

5. Kiirliitmik (reguleeritud suruõhk)

6. Manomeeter (seadistatud surve näit)

11. Kondensaadi väljalaskekork

12. Manomeeter (Paagi surve näit)

13. Kiirliitmik (reguleerimata suruõhk

● Õhukompressor ● Õhulter ● Imitoru ● Kasutusjuhend ja teised dokumendid

Kompressor on ette nähtud suruõhu tootmiseks suruõhutööriistade jaoks. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna mingit garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel. Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihipärane. Kõigi sellest tulenevate kahjude või vigastuste eest vastutab kasutaja/käitaja ja mitte tootja.

5. ÜLESSEADMISJUHISED

● Kontrollige, kas seadmel on transpordikahjustusi. Teavitage võimalikest kahjustustest koheselt transpordiettevõtet, mille kaudu kompressor tarniti. ● Kompressor tuleb üles seada tarbija lähedusse. ● Vältige pikki õhuvoolikuid ja pikki toitejuhtmeid (pikendusjuhet). ● Hoolitsege selle eest, et sisseimetav õhk oleks kuiv ja tolmuvaba. ● Ärge pange kompressorit üles niiskesse või märga ruumi. ● Kompressorit võib käitada ainult sobivates ruumides (hästi ventileeritud, temperatuurid +5°C kuni 40 °C). Ruumis ei tohi olla tolmu, happeid, aure ega plahvatavaid või süttivaid gaase. ● Kompressor sobib kuivades ruumides kasutamiseks. Seadet ei tohi kasutada kohtades, kus töötatakse veepihustiga. ● Enne kasutuselevõttu tuleb kontrollida kompressori pumba õlitaset.

6. MONTAAŽ JA KASUTUSELEVÕTT

Tähelepanu! Seade tuleb enne kasutuselevõttu täielikult kokku panna!

6.1 Rataste paigaldamine

Rattakomplekt (kui on olemas) tuleb paigaldada joonisel 2 näidatud viisil.

6.2 Tugijalas paigaldamine

Kummist tugijalg (kui on olemas) tuleb paigaldada joonisel 3 näidatud viisil.

6.3 Transpordikäepideme paigaldamine

(selleks ettenähtud mudelite puhul) Kruvige transpordikäepide kompressori külge, nagu on näidatud joonis 4.

6.4 Õhultri paigaldamine

Eemaldage transpordikork kruvikeeraja vms-ga ja keerake õhulter (viite 1) seadme külge kinni (joonistel 5a-5b). Kui see on seadmega kaasas, sisestage imitoru ltri kattesse (joonis 5c).

6.5 Kiirliitmiku paigaldamine (Kui see

pole juba ühendatud) Kinnitage reguleeritud rõhu kiirliitmik väljumisava liitmikule, nagu näidatud joonistel 6a ja 6b. maksimaalne töörõhk vastavad rõhu regulaatoril valitud rõhu ja kompressori poolt jaotatava õhu kogusele. ● Kompressori tööomadused on tagatud 0–1000 meetri kõrgusel merepinnast.E

jaoks (selleks ettenähtud mudelite puhul) Kruvige reguleerimata paagisurve kiirliitmik (viite 13) survepaagi (viite 2) külge, nagu on näidatud joonistel 7a- 7b.

Kompressori toitejuhe on varustatud maandusega pistikuga. Sisestage elektrijuhtme pistik oma kuju, pinge ja sageduse ning kehtivatele normatiividele vastavasse pesasse.. Enne kasutuselevõttu veenduge, et võrgupinge vastab masina andmesildil toodud tööpingele. Veenduge, et lüliti ON/OFF ei ole asendis I (ON). Pikad toitejuhtmed, pikendusjuhtmed, kaablitrumlid jms põhjustavad pingelangust ja võivad mootori käivitumist takistada. Temperatuuridel alla +5 °C häirib mootori käivitamist hõõrdumine.

6.8 Toitelüliti (joonistel 8-9)

Kompressor käivitatakse tõmmates nuppu (viite 8) I asendisse (sisse). Kompressori välja lülitamiseks tuleb vajutada nupp (viite 8) O asendisse (välja).

6.9 Rõhu seadistamine

● Rõhu saab seadistada manomeetri (viite 6) küljesasuva rõhuregulaatoriga (viite 7). ● Seadistatud rõhku saab kiirühendusest (viite 5).

6.10 Rõhulüliti seadistus

Rõhulüliti on tehases seadistatud. ● Saavutades kalibreeritud kõrgeima taseme (määratud tootja poolt testimise käigus) kompressor seiskub. Kasutades õhku käivitub kompressor taas automaatselt, kui on saavutatud kalibreeituse madalaim tase. ● Kompressor jätkab automaatselt samas tsüklis funktsioneerimist seni, kuni vajutatakse I/O lülitile.

7. PUHASTAMINE JA TEHNILINE

HOOLDUS Tähelepanu! Enne igat puhastus- ja hooldustööd tõmmake pistik pistikupesast välja. Tähelepanu! Oodake kuni kompressor on täiesti maha jahtunud! Põletusoht! Tähelepanu! Enne kõiki puhastus- ja hooldustöid tuleb paak rõhu alt vabastada.

● Hoidke kaitseseadeldised nii tolmu- jamustusevabad kui võimalik. Pühkige seadetpuhta lapiga või kasutage madala survegasuruõhku. ● Soovitame seadet pärast iga kasutamist kohepuhastada. ● Ärge kasutagepuhastusvahendeid või lahusteid; need võivadkahjustada seadme plastdetaile. Arvestagesellega, et seadme sisemusse ei tohi vett sattuda. ● Enne puhastamist tuleb voolik ja pihustikompressori küljest ära võtta. Kompressorit ei võipuhastada vee, lahustite vms-ga.

7.2 Kondensvesi (joonis 10)

Kondensvesi tuleb iga päev välja lasta, avades tühjendusventiili (viite 11) (rõhumahuti põhjas).

1. Veenduge, et kompressor on välja lülitatud.

2. Hoides käepidet, kallutage kompressorit

tühjenduskraani suunas, nii et viimane asuks madalamas asendis.

3. Avage tühjenduskraan.

4. Hoidge kompressorit kallutatult seni, kuni kogu

kondensaat on paagist välja voolanud.

5. Sulgege tühjenduskraan.

Tähelepanu! Viige kondensvesi keskkonnateadlikult vastavasse kogumiskohta. HOOLDUSE INTERVALLID FUNKTSIOON PEALE ESIMEST 100 TUNDI IGA 100 TUNNI JÄREL Sisselaske ltri puhastamine ja/või ltreeriva elemendi väljavahetamine

Paagi tühjendamine kondensaadist Igapäevaselt töö lõppedes.114

Kompressor jääb seisma ja hakkab paari minuti pärast automaatselt tööle. Lülitub sisse termokaitse; põhjus – mootor kuumenes üle. Laske kompressor maha jahtuda. Tuulutage ruumi. Kompressor jääb peale paari sisselülitumiskatset seisma. Seoses mootori ülekuumenemisega (pistiku eemaldamine töö ajal, halb toitepinge) lülitub sisse termokaitse. Vajutage sisse-väljalülitamise lülitit. Tuulutage ruum. Oodake mõned minutid ja kompressor käivitub automaatselt. Kompressor ei jää seisma ja käivitub ohutusklapp. Kompressori ebaregulaarne töö või rõhulüliti tõrge. Tõmmake pistik välja ja pöörduge teeninduskeskusesse. Ülejäänud kompressoriga seotud remonditöödeks tuleb ühendust võtta valmistaja poolt volitatud hooldusrmaga. Omavoliline demontaaž võib muuta garantiitingimusi. Garantii ja remont. Vigaste toodete puhul või varuosade vajamisel võtke palun ühendust müügipunktiga, kust oma ostu tegite.

7.3 Kaitseventiil (viite 10)

Kaitseventiil on seadistatud paagi suurimale lubatud rõhule. Kaitseventiili ei tohi reguleerida. Et kaitseventiil vajadusel õigesti funktsioneeriks, tuleb seda aeg-ajalt rakendada. Tõmmake rõngast nii tugevasti, et suruõhk väljub kuuldavalt (joonis 11). Seejärel laske rõngas lahti.

Tähelepanu! Eemaldage pistik vooluvõrgust, avage seadme ja kõigi selle külge ühendatud osade ventilatsioon ja tühjendage kondensaadist. Pange kompressor nii, et kõrvalised isikud ei saaksseda loata kasutada. Tähelepanu! Hoidke kompressorit ainult kuivas ja kõrvalistele isikutele ligipääsmatus kohas. Ärge kallutage, hoidke ainult püstiasendis!

TAASKASUTUS Vabandust, õige lause on siin: Kooskõlas direktiiviga 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta. Läbi kriipsutatud prügikonteineri kujutis seadmel või selle pakendil tähendab, et toode peab oma kasutusaja lõppedes saama eraldatud muudest jäätmetest. Seega peab kasutaja kasutusaja läbinud toote edastama diferentseeritud, elektroonika ja elektrotehniliste seadmetega tegeleva jäätmekäiluskeskusesse, või siis tagastama selle uue samatüübilise toote ostmisel edasimüüjale, vastavalt üks ühele. Diferentseeritud jäätmekogumine, millele järgneb seadme ümbertöötlemine ja käitlemine aitab vältida negatiivseid mõjusid keskonnale ja tervisele ning soodustab materjalide taaskasutuselevõttu ja/või ümbertöötlust. Kasutaja poolne tootest seadusevastaselt vabanemine toob endaga kaasa kehtivate normatiivide poolt ette nähtud administratiivseid sanktsioone.115

Hoidke käesolevat kasutusjuhendit alles, et saaksite seda tulevikus kasutada
