РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SXCMS1324HE STANLEY

Pуководство по эксплуатации (Перевод оригинальных инструкций)

Все идентификационные данные, название производителя, модель, номер и серийный номер указаны на этикетке СЕ, наклеенной на последней странице руководства.

УСЛОВНЫЕ ПРЕДУПРЕДИТЕЛЬНЫЕ ЗНАКИ ПО БЕЗОПАСНОСТИ РАБОТЫ С ИЗДЕЛИЯМИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Смотрите этикетку, прикрепленную на последней странице руководства

1 - Данные изготовителя

2 - Маркировка CE и символ RAEE

3 - Модель / Код / Серийный номер

4 - Всасываемый воздух, замеренный в (л/мин.) и (куб.фт./мин.)

5 - Воздух, подаваемый из компрессора, замеренный в (л/мин.)

6 - Максимальное рабочее давление (бар и фунт.на кв.дюйм),

емкость бака (л), обороты в минуту (об.мин.), вес (кг)

7 - Гарантированный уровень звуковой мощности дБ(A)

Замеренный уровень звуковой мощности дБ(A)

8 - Электрические характеристики: напряжение питания (В),

частота (Гц), потребленный ток (A), мощность в (кВт) и (л.с.)

9 - Коэффициент эксплуатации

10 - Заявление о происхождении

11 - Год выпуска/производства

1 - Данни за производителя

резервоара (л), брой обороти в минута(РПМ), тегло (кг)

Сохраняйте данное руководство в течение всего периода эксплуатации компрессора

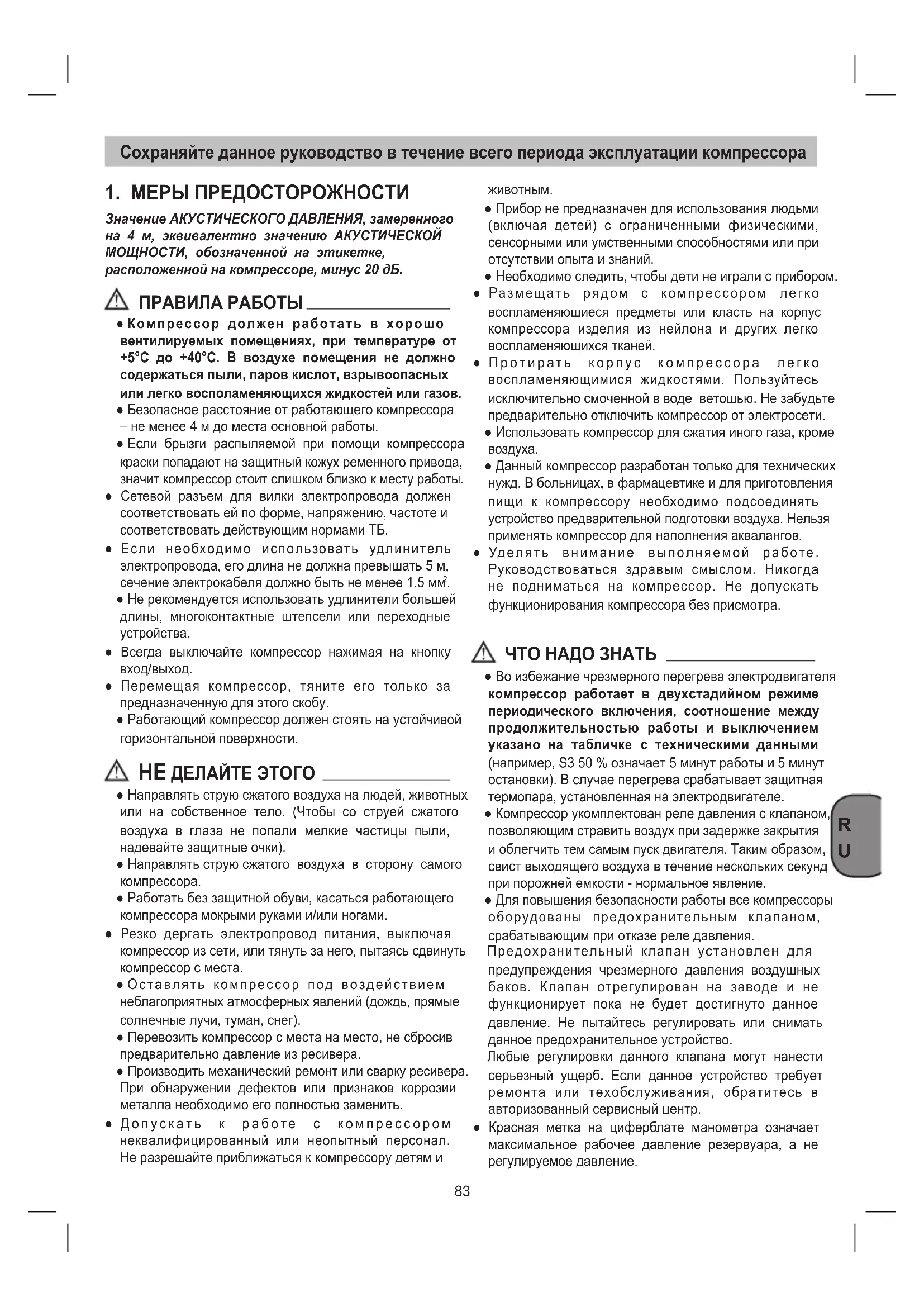

1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

Значение АКУСТИЧЕСКОГО ДАВЛЕНИЯ, замеренного на 4 м, эквивалентно значению АКУСТИЧЕСКОЙ МОЩНОСТИ, обозначенной на этикетке, расположенной на компрессоре, минус 20 дБ. ПРАВИЛА РАБОТЫ ● Компрессор должен работать в хорошо вентилируемых помещениях, при температуре от +5°C до +40°C. В воздухе помещения не должно содержаться пыли, паров кислот, взрывоопасных или легко восполаменяющихся жидкостей или газов. ● Безопасное расстояние от работающего компрессора – не менее 4 м до места основной работы. ● Если брызги распыляемой при помощи компрессора краски попадают на защитный кожух ременного привода, значит компрессор стоит слишком близко к месту работы. ● Сетевой разъем для вилки электропровода должен соответствовать ей по форме, напряжению, частоте и соответствовать действующим нормами ТБ. ● Если необходимо использовать удлинитель электропровода, его длина не должна превышать 5 м, сечение электрокабеля должно быть не менее 1.5 мм

● Не рекомендуется использовать удлинители большей длины, многоконтактные штепсели или переходные устройства. ● Всегда выключайте компрессор нажимая на кнопку вход/выход. ● Перемещая компрессор, тяните его только за предназначенную для этого скобу. ● Работающий компрессор должен стоять на устойчивой горизонтальной поверхности. НЕ ДЕЛАЙТЕ ЭТОГО ● Направлять струю сжатого воздуха на людей, животных или на собственное тело. (Чтобы со струей сжатого воздуха в глаза не попали мелкие частицы пыли, надевайте защитные очки). ● Направлять струю сжатого воздуха в сторону самого компрессора. ● Работать без защитной обуви, касаться работающего компрессора мокрыми руками и/или ногами. ● Резко дергать электропровод питания, выключая компрессор из сети, или тянуть за него, пытаясь сдвинуть компрессор с места. ● Оставлять компрессор под воздействием неблагоприятных атмосферных явлений (дождь, прямые солнечные лучи, туман, снег). ● Перевозить компрессор с места на место, не сбросив предварительно давление из ресивера. ● Производить механический ремонт или сварку ресивера. При обнаружении дефектов или признаков коррозии металла необходимо его полностью заменить. ● Допускать к работе с компрессором неквалифицированный или неопытный персонал. Не разрешайте приближаться к компрессору детям и животным. ● Прибор не предназначен для использования людьми (включая детей) с ограниченными физическими, сенсорными или умственными способностями или при отсутствии опыта и знаний. ● Необходимо следить, чтобы дети не играли с прибором. ● Размещать рядом с компрессором легко воспламеняющиеся предметы или класть на корпус компрессора изделия из нейлона и других легко воспламеняющихся тканей. ● Протирать корпус компрессора легко воспламеняющимися жидкостями. Пользуйтесь исключительно смоченной в воде ветошью. Не забудьте предварительно отключить компрессор от электросети. ● Использовать компрессор для сжатия иного газа, кроме воздуха. ● Данный компрессор разработан только для технических нужд. В больницах, в фармацевтике и для приготовления пищи к компрессору необходимо подсоединять устройство предварительной подготовки воздуха. Нельзя применять компрессор для наполнения аквалангов. ● Уделять внимание выполняемой работе. Руководствоваться здравым смыслом. Никогда не подниматься на компрессор. Не допускать функционирования компрессора без присмотра. ЧТО НАДО ЗНАТЬ ● Во избежание чрезмерного перегрева электродвигателя компрессор работает в двухстадийном режиме периодического включения, соотношение между продолжительностью работы и выключением указано на табличке с техническими данными (например, S3 50 % означает 5 минут работы и 5 минут остановки). В случае перегрева срабатывает защитная термопара, установленная на электродвигателе. ● Компрессор укомплектован реле давления с клапаном, позволяющим стравить воздух при задержке закрытия и облегчить тем самым пуск двигателя. Таким образом, свист выходящего воздуха в течение нескольких секунд при порожней емкости - нормальное явление. ● Для повышения безопасности работы все компрессоры оборудованы предохранительным клапаном, срабатывающим при отказе реле давления. Предохранительный клапан установлен для предупреждения чрезмерного давления воздушных баков. Клапан отрегулирован на заводе и не функционирует пока не будет достигнуто данное давление. Не пытайтесь регулировать или снимать данное предохранительное устройство. Любые регулировки данного клапана могут нанести серьезный ущерб. Если данное устройство требует ремонта или техобслуживания, обратитесь в авторизованный сервисный центр. ● Красная метка на циферблате манометра означает максимальное рабочее давление резервуара, а не регулируемое давление.84

1. Всасывающий воздушный фильтр

2. Емкость высокого давления

5. Быстродействующая муфта (отрегулированный

6. Манометр (можно считать заданноедавление)

7. Регулятор давления

8. Переключатель включено-выключено

9. Рукоятка для транспортировки

10. Предохранительный клапан

11. Винт выпуска конденсата

12. Манометр (указывает давление в баллоне)

13. Быстродействующая муфта (нерегулируемыйсжатый

3. СОДЕРЖИМОЕ УПАКОВКИ

● Воздушный компрессор ● Воздушный фильтр ● Всасывающая трубка ● Инструкция по эксплуатации и другие документы

4. ОБЛАСТЬ ИСПОЛЬЗОВАНИЯ

Компрессор предназначен для выработки сжатого воздуха для приводимого в действие сжатым воздухом инструмента.Пожалуйста, примите во внимание, что конструкция наших устройств не предназначена для использования их в промышленности, ремесле или индустрии. Мы не даем гарантийных обязательств, если устройство будет использоваться в промышленной, ремесленной или индустриальной, а также подобной деятельности.Устройство можно использовать только в соответствии с его предназначением. Любое другое, выходящее за эти рамки использование, считается не соответствующим предписанию. За возникшие в результате этого ущерб или травмы любого рода несет ответственность пользователь или работающий с инструментом, а не изготовитель.

5. УКАЗАНИЯ К УСТАНОВКЕ

● Проверьте устройство на наличие повреждений во время транспортировки. О имеющихся повреждениях необходимо немедленно сообщить транспортному предприятию, которое доставилокомпрессор. ● Компрессор должен быть установлен вблизи потребителя. ● Нужно избегать длинных путей воздуховодов и большой длины кабелей питания (удлинительный кабель). ● Обеспечьте всасывание сухого и не содержащего пыль воздуха. ● Не устанавливайте компрессор во влажных или сырых помещениях. ● Компрессор можно использовать только в подходящих помещениях (хорошаявентиляция, температура окружающей средыот +5°C до +40°C). В помещении не должнобыть пыли, кислот, паров, взрывоопасных иливоспламеняющихся газов. ● Компрессор предназначен для работы в сухих помещениях. Запрещено использовать его в областях, где производятся работы с разбрызгиванием воды. ● Перед вводом в эксплуатацию необходимо проверить уровень масла в насосе компрессора.

МОНТАЖ И ВВОД В ЭКСПЛУАТАЦИЮ

Перед вводом в эксплуатацию необходимо полностью собрать устройство!

При наличии, колесный комплект должен устанавливаться в соответствии с указаниями рисунка 2.

6.2 Монтаж опорных ножек

При наличии, резиновые опоры должны устанавливаться в соответствии с указаниями рисунка 3.

6.3 Монтаж рукоятки для

транспортировки (для соответствующих моделей) Привинтите рукоятку для транспортировки компрессору так, как это показано на рисунка 4.

6.4 Установка воздушного фильтра

Удалите транспортировочные заглушки при помощи отвертки или подобным инструментом и прочно привинтите воздушный фильтр (дет. 1) к устройству (рис. 5a-5b). ● Подсоединяя к шлангу компрессора пневмоинструмент, не забывайте перекрывать воздушный кран. ● При использовании сжатого воздуха (надувание, распыление через пневмоинструмент, окраска, мойка растворами на водной основе и т.п.) соблюдайте все правила ТБ для каждого конкретного случая. ● Проверить, чтобы расход воздуха и максимальное эксплуатационное давление пневматического инструмента и соединительных труб (с компрессором) были совместимы с давлением, установленным на регуляторе давления, и с количеством воздуха, подаваемого компрессором. ● Характеристики компрессора гарантированы для функционирования на высоте от 0 до 1000 над уровнем моря.85

Вставьте всасывающую трубку в крышку фильтра, если предусмотрена (рис. 5c).

6.5 Установка быстродействующей

муфты (Если еще не собран) При наличии, затянуть быстродействующую муфту для регулируемого давления к фитингу выходного отверстия, как показано на рисунках 6a и 6b.

6.6 Установка быстродействующей

муфты для подключения к баллону сжатого воздуха (для соответствующих моделей) Привинтите быстродействующую муфту для сжатого воздуха с нерегулируемым давлением (дет. 13) к баллону сжатого воздуха (дет. 2) так, какпоказано на рисунках 7a и 7b.

6.7 Подсоединение к электросети

Компрессор имеет питание от сети и оснащен штекером с защитным контактом. Сетевой разъем для вилки электропровода должен соответствовать ей по форме, напряжению, частоте и соответствовать действующим нормами ТБ. Проверьте перед вводом в эксплуатацию соответствие напряжения сети напряжению, указанному на табличке с паспортными данными устройства. Убедитесь, что переключатель ВКЛ./ВЫКЛ. не находится в положении ВКЛ. Длинные кабели питания, а также удлинители, кабельные барабаны и т.д. могут вызвать падение напряжения и тем самым затруднить пуск двигателя. При температурах ниже +5°C пуск двигателя затруднен из-за тяжелого хода.

6.8 Переключатель включть-

выключить (рис. 8-9) Компрессор включается, когда кнопка (дет. 8) стоит в положении I (On).Для выключения компрессора необходимо поставить кнопку (дет. 8) в положение O (Off).

6.9 Регулировка давления

● При помощи регулятора давления (дет. 7) можно отрегулировать давление на манометре (дет. 6). ● Отрегулированное давление выдается на быстродействующую муфту (дет. 5).

6.10 Переключатель, срабатывающий от

Переключатель, срабатывающий от давления отрегулирован на заводе изготовителя. ● После достижения заданного верхнего уровня давления (устанавливается производителем при обкатке готового компрессора) компрессор останавливается. По мере расходования воздуха давление в ресивере падает и, когда оно достигает нижнего заданного уровня, компрессор автоматически включается. ● Компрессор продолжает выполнять этот цикл в автоматическом режиме до тех пор, пока не сработает выключатель ввод/вывод.

7. ОЧИСТКА И ТЕХОБСЛУЖИВАНИЕ

Вынимайте из розетки перед всеми работами по очистке и техническому обслуживанию штекер электропитания. Ждите до тех пор пока компрессор остынет полностью! Опасность получить ожоги!

Перед всеми работами по очистке и техническому обслуживанию нужно сбросить давление в емкости.

● Содержите защитные приспособления как можно более свободными от пыли и грязи. Протрите устройство чистой тряпкой или обдуйте сжатым воздухом под невысоким давлением. ● Мы рекомендуем очищать устройство сразу после использования. ● Не используйте средства для очистки и растворители, они могут разъесть пластмассовые детали устройства. Следите за тем, чтобы во внутрь устройства не попала вода. ● Удалите перед очисткой шланг и воду для разбрызгивания из компрессора. Запрещено очищать компрессор водой, растворителем или подобными средствами.

7.2 Конденсат (рис. 10)

Конденсационная вода должна сливаться каждый день путем открытия сливного клапана (дет. 11) (на днище сосуда под давлением).1. Проверить, что компрессор переведен в положение Off. 2. Держа его за рукоятку, наклоните компрессор в направлении продувного крана таким образом, чтобы он находился в более низком положении.3. Откройте сливной клапан. ВРЕМЕННЫЕ ПРОМЕЖУТКИ МЕЖДУ ТЕХНИЧЕСКИМ ОБСЛУЖИВАНИЕМ РАБОТА СПУСТЯ ПЕРВЫЕ 100 ЧАСОВ КАЖДЫЕ 100 ЧАСОВ Чистка фильтра всасывания и/или замена фильтрующего элемента

Избавление от конденсата в резервуаре Ежедневно и по окончании работы.86

4. Держите компрессор в наклонённом положении до

тех пор, когда весь конденсат выйдет из резервуара.

5. Закройте сливной клапан.

Сдайте конденсат,не засоряя природу, в соответствующийпункт сбора отходов.

Предохранительный клапан (дет. 10) Предохранительный клапан отрегулирован на самое высокое допустимое давление емкости высокого давления. Запрещено изменять регулировку предохранительного клапана. Для того, чтобы предохранительный клапан при необходимости сработал, его нужно время от времени приводить в действие. Сильно потяните за кольцо, пока не станет слышно как будет выпущен сжатый воздух (рис. 11). Затем вновь отпустите кольцо.

7.4 Подшипниковая опора

Извлеките вилку из сетевой розетки, стравите воздух из устройства и всех подключенных к нему приборов, использующих сжатый воздух, и слейте конденсат. Защитите компрессор от несанкционированного включения.

Храните компрессор только в сухом и недоступном для посторонних месте. Не опрокидывать, хранить только в стоячем положении!

8. УТИЛИЗАЦИЯ И ВТОРИЧНАЯ

ПЕРЕРАБОТКА В соответствии с Директивой 2012/19/UE относительно утилизации отходов электрооборудования и электронных устройств (RAEE). Символ перечеркнутого мусорного контейнера на оборудовании или на его упаковке указывает, что продукция по истечении срока службы должна утилизироваться отдельно от других отходов. Поэтому пользователь должен передать отслужившее свой срок оборудование в специальные центры по сбору электронных и электротехнических отходов либо сдать его своему продавцу в момент приобретения нового оборудования из расчета один к одному. Адекватный раздельный сбор при последующем запуске ликвидируемой аппаратуры в рециркуляцию, обработку и в соответствующую окружающей среде утилизацию позволяет избежать возможных негативных влияний на окружающую среду, на здоровье и способствует повторному применению и/или реутилизации материалов, входящих в состав оборудования. Незаконная утилизация продукции со стороны пользователя ведет к применению административных санкций, предусмотренных законом.

9. ВОЗМОЖНЫЕ НЕПОЛАДКИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Неполадки Причины Способы Устранения Компрессор останавливается и затем, через несколько минут сам включается.Срабатывание термической защиты вследствие перегрева двигателя. Дать двигателю остыть. Проветрить помещение.Компрессор после нескольких попыток пуска останавливается.Сработала теплозащита вследствие перегрева двигателя (выдернута из розетки вилка питающего кабеля при работающем компрессоре, пониженное напряжение сети).Перевести выключатель компрессора в положение пуск. Проветрить помещение. Выждать несколько минут, и компрессор запустится автоматически.Компрессор не выключается и срабатывает предохранительный клапан.Неправильная работа компрессора или неисправность реле давления.Обесточить компрессор и обратиться в Центр Технической Помощи. Во всех остальных случаях ремонт компрессора должен производиться на Станции Технического Обслуживания с использованием оригинальных запасных частей. Посторонние вмешательства приведут к отмене гарантийных обязательств производителя. Гарантия и ремонт. При обнаружении неисправностей или необходимости замены деталей обращайтесь к торговому представителю, у которого вы купили аппарат.87

3. СЪДЪРЖАНИЕ НА ОПАКОВКАТА

● Въздушен компресор ● Въздушен филтър ● Всмукателна тръбичка ● Инструкции за употреба и други документи

4. СФЕРА НА ПРИЛОЖЕНИЕ

Компресорът служи за произвеждането на сгъстен въздух за инструменти, работещи със сгъстен въздух.Моля, имайте предвид, че нашите уреди съгласно предназначението си не са произведени за промишлена, занаятчийска или индустриална употреба. Ние не поемаме отговорност, ако уредът се използва в промишлени, занаятчийски или индустриални предприятия, както и при равностойни дейности.Машината трябва да се използва само по предназначението й. Всяка по-нататъшна извън това употреба не е по предназначение. За предизвикани от това щети или наранявания от всякакъв вид отговорност носи потребителят/обслужващото лице, а не производителят.

5. УКАЗАНИЯ ЗА МОНТАЖА

● Проврт урда за транспортни поврди. Eвнтуалнит поврди с съобщават вднага на транспортното прдприяти, кото доставило компрсора. ● Монтиранто на компрсора трябва да стан в близост до консуматора. ● Да с избягват дълги въздухопроводи и дълги подвждащи линии (удължния). ● Да с обърн внимани за сух и бзпрашн засмукван въздух. ● Компрсорът да н с монтира във влажно или мокро помщни. ● Ј Компрсорът мож да с ксплоатира само в подходящи помщния (добр внтилирани, околна тмпратура +5°C - +40° С). В помщнито н трябва да има нито прах, нито кислини, пари, ксплозивни или възпламними газов. ● Ј Компрсорът подходящ за приложни в сухи помщния. В участъци, къдто с работи с водни пръски, използванто му ндопустимо.

6. МОНТАЖ И ПУСКАНЕ В

7. ПОЧИСТВАНЕ И ПОДДРЪЖКА

7.2 Кондензна вода (фиг. 10)

Сохраняйте данное руководство в течение всего периода эксплуатации компрессора
