BRUKSANVISNING SXCMS1324HE STANLEY

1 - Produsentens data
2 - CE-merke og RAEE-symbol
3 - Modell / Kode / Registeringsnummer
4 - Oppsugd luft malt i (l/min) og (cfm)
5 - Luft som returnerer fra kompressoren malt i (l/min) og (cfm)
6 - Maksimalt trykk ved drift (bar og PSI), tankens kapasitet (I), omganger per minut (RPM), vekt (kg)
7 - Garantert lydstyrkeniva malt i dB(A)
Malt lydstyrkeniva i dB(A)
8 - Elektriske data: Spenning i forsyningen (V), frekvens (Hz), strømstyrke (A), effekt i (kW) og (HP)
9- Driftsfaktor
10 - Oprinnelsseserklaering
11 - Produktionsjonsar/fabrikasjonsar

TR Lejant:

(NO) Forsiktig - Ikke stram for hardt til.

Garanti og reparation.

Produktens orattmatiga atervinnig orsakad av anvandaren innebar tillampning av etablerade gallande lagar.

9. FELSÖKNING OCH ÅTGÄRDER

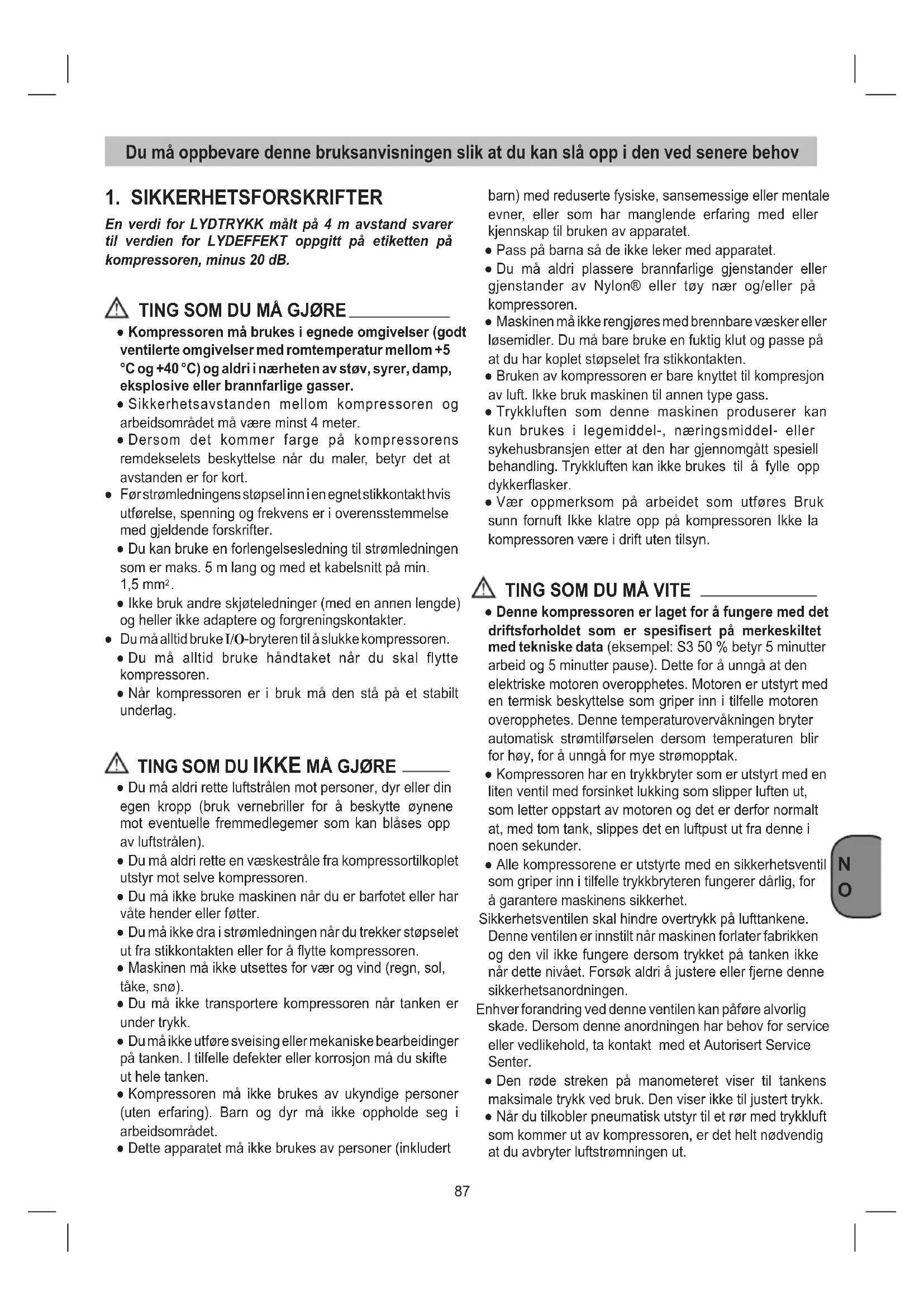

• Kompressoren ma brukes i egnede omgivelser (godt ventilerte omgivelser med romtemperatur mellom +5 °C og +40 °C) og aldri nærhen av støv, syrer, damp, eksplose eller brannfarlige gasser.
• Sikkerhetsavstandenvellom kompressoren og arbeidsomradet ma vare minst 4 meter.
• Dersom detkommen farge pa kompressorens remdekselets beskyttele nar du maler, betyr det at avstanden er for kort.
  Før strømledningens stopselinn ienegnet stikkontakhvis utførelse, spenning og frekvens er i overensstemmelse med gjeldende forskritter.
• Du kan bruke en forlengelsestedning til strømledningen som er maks. 5 m lang og med et kabelsnitt på min. 1,5mm^2
• Ikke bruk andre skjoteledninger (med en annen lenghte) og heller ikke adaptere og forgreningskontakter.
  Du ma alltid bruke I/O-bryteren til a slukke kompressoren.
• Du ma alltid bruke handtaket nár du skal flytte kompressoren.
• Nár kompressoren er i bruk ma den sta pa et stabilt underlag.

TING SOM DU IKKE MÁ GJÖRE

• Du mä aldri rette luftstrålen mot personer, dyr eller din egen kropp (bru kvebriller for a beskytte øynene mot eventuelle fremmedlegemer som kan blases opp av luftstrålen).
• Du mà aldri rette en væskestråle fra kompressortilkoplet utstyr mot delve kompressoren.
• Du mägressive bruke maskinen när du er barfotet eller har våte hender eller fötter.
• Du må ikke dra i stromledningen nár du trekker stopselet ut fra stikkontakten eller for á flytte kompressoren.
• Maskinen maybe utsettes for vær og vind (regn, sol, take, snø).
• Du ma ikke transportere kompressoren驻村 tanken er under trykk.
• Du mä ici tûfère sveising ell mekaniske bearbeidinger pa tanken. I tilfelle defekter ell korrosjon ma du skifte ut hele tanken.
• Kompressoren må ikke brukes av ukyndige personer (uten erfaring). Barn og dyr må ikke oppholde seg i arbeidsområdet.
• Dette apparatet må ikke brukes av personer (inkludert

barn) med reduserte fysiske, sansemessige aller mentale evner, uller som har manglende erfaring med uller kjennskap til bruken av apparatet.

Pass pā barna sa de/DDleke leker med apparatet.
- Du ma aldri plassere brannfarlige gjenstander eller gjenstander av Nylon® aller tøyær og/eller på kompressoren.
- Maskinen mägressive med brennbare væsker eller løsemidler. Du mä bare bruke en fuktig klut og passer på at du har koplet stöpselet fra stikkontakten.
- Bruken av kompressoren er bare knyttet til kompresjon av luft. Ikke bruk maskinen til annen type gass.
- Trykkuften som这部分 maskinen produserer kan kun brukes i legemiddel-, næringsmiddel- ellersykehusbransjen etter at den har gjennomgatt spelisiell behandling. Trykkuften kan ikke brukes til Å fylle opp dykkerflasker.
- Vær oppmerksom på arbeidet som utføres Bruk sunn fornuft Ikke klatre opp på kompressoren Ikke la kompressoren��ere i drift uten tilsyn.

TING SOM DU MÁ VITE

• Denne kompressoren er laget for a fungere med det driftsforholdet som er spesifisert pa merkeskiltet med tekniske data (eksempel: S3 50% betyr 5 minutter arbeid og 5 minfter pause). Dette for a unnga at den elektriske motoren overppheles. Motoren er utstyrt med en termisk beskyttelse som griper inn i tilfelle motoren overppheles. Denne temperaturovervakningen bryter automatisk strømtilforselen dersom temperaturen blir for hoy, for a unnga for mye stromopptak.

• Kompressoren har en trykkbryter som er utstyrt med en liten ventil med forsinket lukking som slipper luften ut, som letter oppstart av motoren og det er derfor normalt at, med tom tank, slippes det en luftpust ut fra这部分 i noen sekunder.

• Alle kompressorene er utstyre med en sikkerhetsventil som griper inn i tilfelle trykkbryteren fungerer darylig, for a garantere maskinens sikkerhet.

Sikkerhetsventilen skalhindre overtrykk pa lufttankene. Denne ventilen er innstilt narnaskinen forlater fabrikken og den vil化进程eredersomtrykketpatakenikke nardete nivaet. Forsok aldri ajustere ellfjerne dennesikkerhetsanordningen.

Enhver forandring vedijke ventilen kan pafore alvorlig skade. Dersomijke anordningen har behov for service ell er vedlikehold, ta kontakt med et Autorisert Service Senter.

Den rode streken pa manometeret viser til tankens maksimale trykk ved bruk. Den viser ikke til justert trykk.
- När du tilkobler pneumatisk utstyr til et rør med trykkuft somkommen ut av kompressoren, er det helt nødvendig at du avbryter luftstrømningen ut.

• Bruken av trykkuft til forskjelligeBruksomrader (oppblasing,trykkuftdrevet utstyr,maling,rengjoring med vannbaserte vaskemidler osv.) krever at du har kjennskap til og overholder lovene angaende de forskjelligeBruksomradsene.

• Kontroller at luftforbruket og det maksimale arbeidstrykket til det pneumatiske utstyret og koplingslangene (med kompressoren) som brukes, er kompatibelt med trykket stil t inn på trykkregulatoren og med mengden luft som forsynes fra kompressoren.

• Kompressorensyteeve garanteres ved en bruk på mellom 0 og 1000 meter over havet.

2. LAYOUT (Fig. 1 - 11)

1. Luftinntaktasfilter
2. Trykkbeholder
3. Hjul
4. Stotteftefot
5. Hurtigkobling (regulert komprimert luft)
6. Trykkmäler (for avlesing av det forhändsinnstilte trykket i beholderen)
7. Trykkregulator
8. AV/PA-bryter
9. Transporthandtak
10. Sikkerhetsventil
11. Dreeringsstrue for kondensvann
12. Trykkmäler (for avlesning av trykket i beholderen)
13. Hurtigkobling (uregulert komprimert luft)
14. Bolt
15. Mutter
16. Skive

3. KONFEKSJONEN INNEHOLDER:

• Luftkompressor
• Luftfilter
  Sugeslange
• Brukerveiledning og andre dokument

4. BRUKSFORMÄL

Kompressoren er laget for à levere komprimert luft til verktøy som drives av komprimert luft.

Vennligst legg merke til at dette utstyret ikke er laget for bruk i kommersielle, forretningsmessige eller industrielle applikasjoner. Garantien vil bortfalle hvis maskinen brukes i kommersielle, forretningsmessige, industrielle eller lignende formål.

Maskinen skal kun brukes til de formålene de er bestemt for. All annen bruk er Å regne som misbruk. Det er Brukeren / operatøren og ikke produsenten som er ansvarlig for alle eventuell person- eller materiaskader av alle slag som vil kunne følege av dette.

5. PUNKTER Å LEGGE MERKE TIL NÄR DU MONTERER KOMPRESSOREN

• Undersök maskinen aller tegn på transportskade. Meld straks fra om alle eventuelle skader til selskapet som leverte kompressoren.
• Kompressoren skal settes oppinaerheten av den arbeider med trykkverktøyet.
• Unngå Lange luftslanger og lange forsyningslinjer (skjøteledninger).
  Pass pát luftinntaket er tort og fritt for stv.
• Du ma ikke installere kompressoren i faktige eller våte rom.
• Kompressoren mä kun brukes i egnede rom (med god ventilasjon og lufttemperatur på mellom + 5 °C og + 40 °C). Det mä ikke vindere noe støv, syrer, damp, eksplòsive gasser eller brennbare gasser i rommet.
• Kompressoren er laget for à bli brukt i tøre rom. Det er forbudt à bruke kompressoren på steder hvor det utføres arbeid med vannsprut.
• Oljenivået i kompressorpumpen ma kontrolleres För du setter utstyret i gang.

6. MONTERING OG OPPSTART

Advarsell

Du ma montere utstyret helt for du bruker det for forste gang.

6.1 Montering av hjulene

Hvis den medfølger, skal hjulsettet installereres sik det vises i figur 2.

6.4 Feste luftfilteret

Fjerne transportstoppen med en skrutrekker eller lignende og skru luftfilteret (ref. 1) sikkert pa utstyret (Fig. 5a-5b).

Dersom det ffolger med, for innsugningsroret ned i filterets deksel (Fig. 5c).

6.5 Montering av hurtigkobleren (Dersom den/DDke allerede er montert)

Stram til hurtigkoblingen for det regulerte trykket, pa koblingen i uttaket, sik det er illustrert i figurene 6a og 6b.

6.6 Montering av hurtigkoblingen for beholdertrykk (for de modellene som forutsetter det)

Skru hurtigkoblingen for uregulert beholdertrykk (ref. 13) til trykkbeholderen (ref. 2) sik som vist i figurene 7a og 7b.

6.7 Spenning

Kompressoren er utstyrt med en hovedkabel med et stotsikkert stoppel. Før strømledningens stopsel inn i en egnet stikkontakt hvis utforelse, spenning og frekvens er i overensstemmelse med gjeldende forskrifter. Før du bruker maskinen ma du kontrollere at spentningen er i overensstemmelse med spesifikasjonene pa merkeplaten. Forsikre deg om at bryteren ON/OFF ikke er i posisjon I (ON). Lange forsyningsledninger, skjoteledninger, kabler etc. kan forårsake et fall i spenningen og forhindre at motoren starter. I tilfelle av temperaturer under 5 kan motorstart vare vanselig på grunn av stivhet.

6.8 Av/Pa-bryter (fig. 8-9)

Kompressoren slås på ved à plassere den bryteren (ref. 8) i posisjon I (På).

For a slá av kompressoren má du plassere den bryteren (ref. 8) i posisjon O (Av).

6.9 Justere trykket

• Du kan justere trykket på trykkmäleren (ref. 6) ved hjelp av trykkregulatoren (ref. 7).
• Det innstilte trykket kan hentes fra hurtigkoblingen (ref. 5)

6.10 Stille inn trykkbryteren

Trykkbryteren er stilt inn av fabrikken.

• När den øverste reguleringsverdien er nadd (innstilt av produsenten i forbindelse med prøving) stanser kompressoren.

Ved à bruke luft, starter kompressoren igjen automatisk när den nederste reguleringsverdien naes.

Trekk ut stopselet før du foretar noe som helst vedlikeholds eller rengjoringsarbeid pa maskinen.

Advarsell

Vent til kompressoren er fullstendig kjalt ned. Fare for forbrenning!

Advarsell

Tom alltid ut trykket i beholderen for du utforer noen rengjorings ell er vedlikeholdssoppgaver.

7.1 Rengjoring

• Hold alt sikkerhetsutstyr fritt for skitt og stov sa fremt det er mulig. Tørk av utstyret med en ren klut eller blas pa det med komprimert luft under lav'trykk.
  Vi anbefaler at du gjør rent utstyret rett erter bruk.
• Ikke bruk rengjøringsmidler eller løsemidler, Da disse kan��e aggressive mot plastdelene på utstyret. Pass på det ikkekommen noe vann inn på innsiden av apparatet.
• Du mä koble fra slangen og alt eventuelt sprayverktøy fra kompressoren før rengjøring. Ikke rengjør kompressoren med vann, losemidler eller liknende.

7.2 Kondensvann (fig. 10)

Kondensvannet mä fjernes hver dag. Dette gjores ved Å apne avlopsventilen (ref. 11) (som befinner seg på bunnen av trykktanken).

1. Kontroller at kompressoren er slatt av.
2. Bruk handtaket til a holde kompressoren skratt sik at avløpsventilen holdes lavest mulig.
3. Apne avlopsventilen.
4. Hold kompressoren i skrå stilling helt til all kondensen er ute av beholderen.
5. Steng avlpsventilen.

Advarsell

Kast kondensvannet pa en miljøvennlig mate pa riktig oppsamlingssted.

VEDLIKEHOLDSINTERVALLER
FUNKSJON	ETTER FØRSTE 100 TIMER	ETTER 100 TIMER
Rengjøring av aspirasjonsfilter og/eller ustkifting av filtrerelementet	●	●
Tømming av kondens i magasinet	Daglig og fetter arbeidet.

7.3 Sikkerhetsventil (ref. 10)

Sikkerhetsventilen er stilt inn for det høyeste tillatte trykket for trykkbeholderen. Det er forbudt Å justere sikkerhetsventilen. Sett i gang sikkerhetsventilen i blant for Å forsikre deg om at den virker när det trengs. Trekk i ringen med nok kraft til du hører at den komprimerte luften frigjores (Fig. 11). Deretter slipper du ringen igjen.

7.4 Lagring

Advarsell

Dra stopselet ut av stikk-kontakten, slipp ut luft pa apparatet og alle verktoyene som bruker trykkuft som er koblet til donne og kvitt deg med kondensvann. Sla av kompressoren og pass pa at den er sikret pa en slick mate at den ikke vil kunne settes i gang igjen av en u autorisert person.

Advarsell!

Lagre kompressoren pa et tort sted som er utilgengelig for u autoriserte personer. Kompressoren ma alltid lagres staende, ikke liggende!

8. AVHENDING OG RESIRKULERING

Riktig kildesortering for videre resirkulering av apparatet for miljømessig avhending bidrar til a unnga negativ innvirkning pa miljo og helse og favoriserer gjenbruk og/ eller resirkulering av materialet apparatet bestar av.

U autorisert avhending av produit medforer sanksjoner i henhold til gjeldende normer.

9. MULIGE FEIL OG TILHØRENDE TILLATTE INNGREP

Feil Årsak Inngrep
Kompressoren stanser og starter igjen av seg selv erter noen minutter.	Varmebeskyttelsen har grepet inn pga. overoppheting av motoren.	Lad motoren køle af. Luft ut lokalet.
Kompressoren stanser erter noen startforsk.	Varmebeskyttelsen har grepet inn pga. overoppheting av motoren (støpselet har blitt koplet fra ved bruk, svak forsyningsspenning).	Aktiver trykkbryterens knapp. Luft ut lokalet. Vent i noen minutter og kompressoren starter igjen av seg selv.
Kompressoren stanser ikke og sikkerhets - ventilen griper inn.	Uregelmessig funksjon av kompressoren eller funksjonsfelved trykkbryteren.	Trekk ut støpselet og ta kontakt med servicesenteret.

Ethvert annet ingrep mä kun utfores av godkjente serviesentra, og man mä be om originalereservedeler. Å tutle på maskinen kan nedsette sikkerheten og ugyldiggjör i alle tilfeller garantien som dekker maskinen.

Garanti og reparasjon.
