HASZNÁLATI ÚTMUTATÓ WHADC1216H6E5C PANASONIC

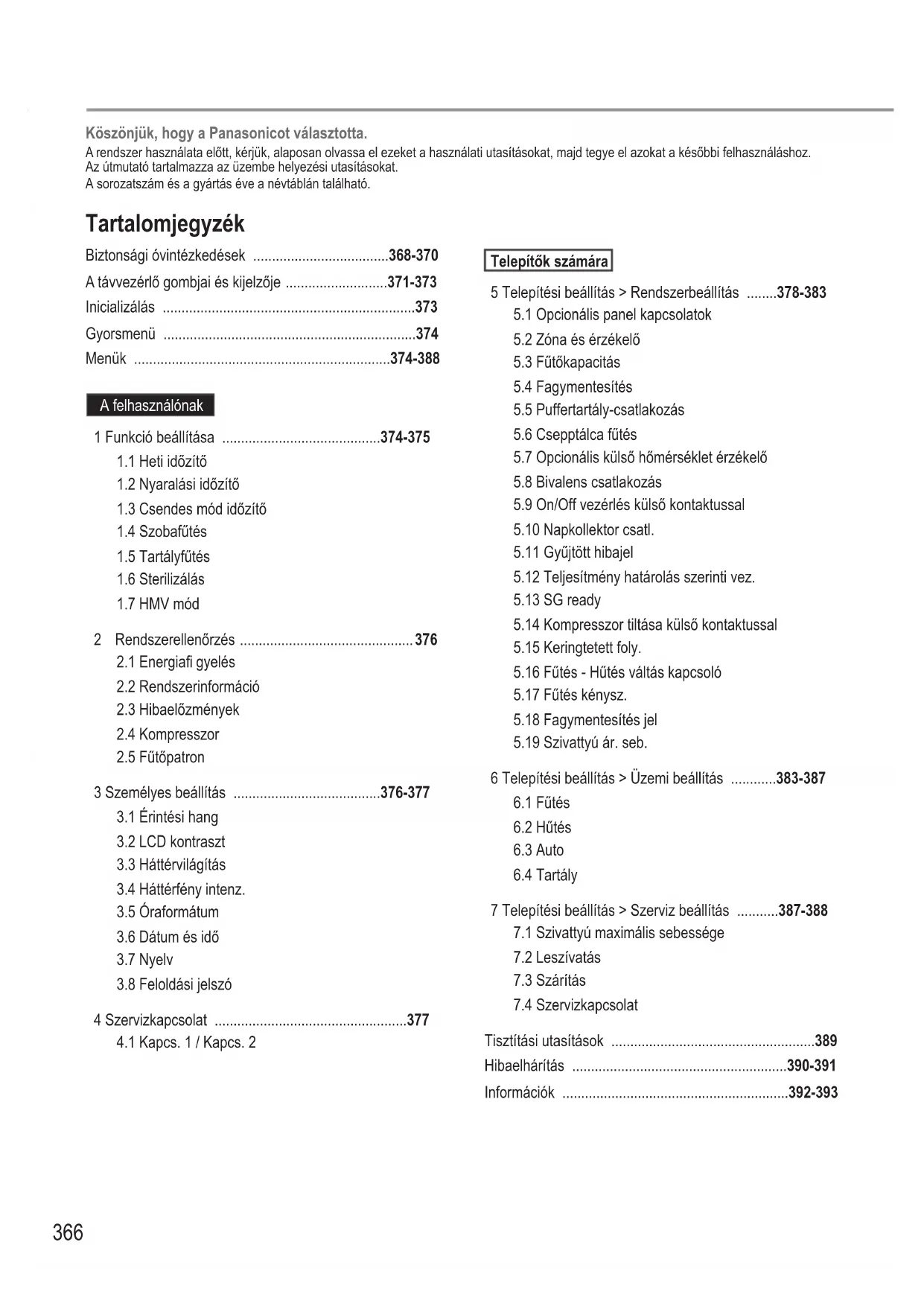

1.2 Nyaralási időzítő

1.3 Csendes mód időzítő

2 Rendszerellenőrzés ..............................................376

2.2 Rendszerinformáció

3 Személyes beállítás .......................................376-377

3.4 Háttérfény intenz.

3.8 Feloldási jelszó

Telepítők számára 5 Telepítési beállítás > Rendszerbeállítás ........378-383

5.1 Opcionális panel kapcsolatok

5.2 Zóna és érzékelő

5.5 Puffertartály-csatlakozás

5.6 Csepptálca fűtés

5.7 Opcionális külső hőmérséklet érzékelő

5.8 Bivalens csatlakozás

5.9 On/Off vezérlés külső kontaktussal

5.10 Napkollektor csatl.

5.11 Gyűjtött hibajel

5.12 Teljesítmény határolás szerinti vez.

5.14 Kompresszor tiltása külső kontaktussal

5.15 Keringtetett foly.

5.16 Fűtés - Hűtés váltás kapcsoló

5.18 Fagymentesítés jel

5.19 Szivattyú ár. seb.

6 Telepítési beállítás > Üzemi beállítás ............383-387

7 Telepítési beállítás > Szerviz beállítás ...........387-388

7.1 Szivattyú maximális sebessége

7.4 Szervizkapcsolat

Tisztítási utasítások ......................................................389 Hibaelhárítás .........................................................390-391 Információk ............................................................392-393 Köszönjük, hogy a Panasonicot választotta. A rendszer használata előtt, kérjük, alaposan olvassa el ezeket a használati utasításokat, majd tegye el azokat a későbbi felhasználáshoz. Az útmutató tartalmazza az üzembe helyezési utasításokat. A sorozatszám és a gyártás éve a névtáblán található.

Üzemeltetési feltételek WH-UD sorozathoz WH-UX sorozathoz

HŰTÉS(KÖR)FŰTÉS (TARTÁLY)FŰTÉS (KÖR)FŰTÉS (TARTÁLY)FŰTÉS (KÖR)Vízkimenet hőmérséklete (°C) (min./max.)- / 65 * 20 / 55 - / 65 * 20 / 55 (-15 °C környezeti hőmérséklet alatt) * 20 / 60 (-10 °C környezeti hőmérséklet felett) * 5 / 20Kültéri környezeti hőmérséklet (°C) (min./max.)-20 / 35 -28 / 35 16 / 43 Amikor a kültéri hőmérséklet a táblázatban található tartományon kívül esik, akkor a fűtőkapacitás jelentősen lecsökken, és a kültéri egység működése leállhat a védelme érdekében. Az egység automatikusan újraindul, miután a kültéri hőmérséklet visszatér a megadott tartományba.

55 °C felett, csak tartalék fűtő működtetésével lehetséges.

-10 °C és -15 °C környezeti hőmérséklet között a kilépő víz hőmérséklete fokozatosan 60 °C-ról 55 °C-ra csökken. A használat előtt győződjön meg róla, hogy a rendszert egy hivatalos forgalmazó a vonatkozó utasítások szerint megfelelően üzembe helyezte.

• A Panasonic levegő-víz hőszivattyú egy ún. split rendszer, amely két egységből áll: a beltéri és a kültéri egységből. A beltéri egység a hidromodult és a 200 literes víztartályt tartalmazza.
• Ezek a használati utasítások leírják, hogyan üzemeltethető a rendszer a beltéri és kültéri egység használatával.

• Az egyéb termékek – például radiátor, külső hőmérsékletvezérlő és padlószint alatti egységek – üzemeltetésével kapcsolatban tekintse meg az egyes termékek használati útmutatóit.
• A rendszer zárolható, hogy FŰTÉS üzemmódban üzemeljen, és a HŰTÉS le legyen tiltva.

• Előfordulhat, hogy a kézikönyvben ismertetett néhány funkció nem vonatkozik az Ön rendszerére.

• A 98/83 EK európai vízminőségi szabványnak megfelelő vizet kell használni. A tartályegység élettartama lerövidül, ha talajvizet (a forrásvizet és a kútvizet is beleértve) használnak.
• A tartályegységet nem szabad a tartályt és annak összetevőit korrodáló, például sót, savat vagy egyéb szennyeződéseket tartalmazó csapvízzel használni.
• További információkért lépjen kapcsolatba a legközelebbi hivatalos forgalmazóval.

A rendszer HŰTÉS mód nélkül van zárolva a működésben. Ezt a hivatalos telepítők vagy a hivatalos szervizpartnereink oldhatják fel.

Csak akkor jelenik meg, amikor a HŰTÉS mód fel van oldva. (Ez azt jelenti, hogy a HŰTÉS mód elérhető.) A rendszer áttekintése Radiátor Zuhany Fan-coil- egység Padlófűtés Kültéri egység Napkollektor Áramellátás A kézikönyv ábrái csak magyarázatként szolgálnak, és eltérhetnek a tényleges egységtől.Az ábrák értesítés nélkül változhatnak a jövőbeli fejlesztések érdekében.Megjegyzés:Nem ajánlott kinyitni az előlapot.(Csak hivatalos kereskedő/szerelő használhatja) Beltéri egység Távvezérlő Előlap368 Biztonsági óvintézkedések A személyi sérülés, mások sérülése és egyéb károk elkerülése érdekében, kérjük, tartsa be a következőket: Az alábbi utasítások be nem tartásából fakadó helytelen üzemeltetés az alábbiakban ismertetett súlyosságú károkat okozhatja: Ezek az eszközök nem a széles nyilvánosság általi hozzáféréshez készültek. FIGYELMEZTETÉS Ez a jel halált okozó vagy súlyos sérülésre fi gyelmeztet. VIGYÁZAT Ez a jel sérülésre vagy az eszközben okozott kárra fi gyelmeztet. A követendő utasítások a következő szimbólumok szerint vannak besorolva: Ez a szimbólum azt jelzi, hogy egy művelet végrehajtása TILOS. Ezek a szimbólumok

végrehajtandó műveleteket jelölnek. FIGYELMEZTETÉS Beltéri egység és kültéri egység Ezt az eszközt a 8. életévüket betöltött gyermekek, valamint csökkent testi, érzékelési vagy mentális képességekkel rendelkező, illetve tapasztalattal vagy ismeretekkel nem rendelkező személyek is használhatják, ha a felügyelet vagy a készülék biztonságos használatára vonatkozó útmutatás biztosított számukra, és képesek felmérni az ezzel járó veszélyeket. Gyermek nem játszhat a készülékkel. A tisztítást és a felhasználói karbantartást nem végezhetik gyermekek felügyelet nélkül. Kérjük, lépjen kapcsolatba egy hivatalos forgalmazóval vagy szakemberrel a belső részek tisztításához, valamint az egység javításához, telepítéséhez, eltávolításához, szétszereléséhez és ismételt telepítéséhez. A nem megfelelő telepítés és kezelés szivárgást, elektromos áramütést vagy tüzet okozhat. Ellenőrizze, hogy a hivatalos forgalmazó vagy a szakértő a megadott típusú hűtőközeget használja. A megadottól eltérő típusú hűtőközeg használata kárt tehet a készülékben, valamint robbanást és sérülést stb. okozhat. A jégtelenítési folyamat felgyorsításához vagy a tisztításhoz csak a gyártó által javasolt eszközöket használja. Bármely nem megfelelő módszer vagy nem kompatibilis anyag használata kárt tehet a termékben, valamint robbanást és súlyos sérülést okozhat. Ne telepítse az egységet robbanásveszélyes vagy tűzveszélyes környezetben. Ennek be nem tartása tüzet okozhat.369

Ne helyezze be az ujját vagy egyéb tárgyat a berendezés beltéri vagy kültéri egységbe, mert a forgó részek sérülést okozhatnak. Ne érintse meg a kültéri egységet villámlás alatt, mert az áramütést okozhat. Ne üljön rá és ne lépjen rá az berendezésre, mert véletlenül leeshet. Ne telepítse a beltéri egységet kültéren. Ez az egység csak beltérben használható. Áramellátás Ne használjon módosított kábelt, elosztót, hosszabbítót vagy nem a szabványos kábelt a túlmelegedés és a tűz megakadályozása érdekében. A túlmelegedés, tűz és elektromos áramütés megakadályozása érdekében:

• Ne használjon más berendezésekkel közös konnektort.

• Ne használja a készüléket nedves kézzel.

• Ne hajlítsa meg túlságosan, és ne csavarja meg a tápkábelt. Ha a tápkábel megsérül, azt a gyártónak, szerviznek vagy egyéb hasonlóan szakképzett személynek kell lecserélnie a veszély elkerülése érdekében. Ez az egység túláram által működtetett áramköri megszakítóval/ földeléses áramköri megszakítóval (RCCB/ELCB) van felszerelve. Egy hivatalos szervizzel rendszeresen ellenőriztesse az RCCB/ELCB működését, különösen az üzembe helyezés, a vizsgálatok és a karbantartások után. Az RCCB/ELCB hibája elektromos áramütést és/vagy tüzet okozhat. Erősen javasolt egy áramvédőkapcsoló helyben történő felszerelése az elektromos áramütés és/vagy tűz megakadályozása érdekében. A csatlakozókhoz való hozzáférés előtt minden tápáramkört le kell választani. Ha nem megfelelő működést vagy hibákat észlel, akkor azonnal állítsa le a készülék működését, és válassza le az áramellátást. (Füst, tűz és elektromos áramütés veszélye) Példák a nem megfelelő működésre vagy hibákra

• Az RCCB/ELCB-védőkapcsoló gyakran leold.

• Égett szag érezhető.

• Az egységből nem a szokásos zaj vagy rezgés tapasztalható.

• Forró víz szivárog a beltéri egységből. Azonnal lépjen kapcsolatba a helyi forgalmazóval a karbantartás/javítás céljából. A vizsgálat és a karbantartás során viseljen kesztyűt. Ezt a berendezést földelve kell használni az elektromos áramütés vagy tűz megakadályozása érdekében. Az áramütés elkerüléséhez kapcsolja ki a tápegységet. -tisztítás vagy javítás előtt. -ha hosszabb ideig nem használja a készüléket. Ez a készülék többcélú felhasználáshoz készült. Az elektromos áramütés, égés és/ vagy halált okozó sérülés elkerülése érdekében győződjön meg róla, hogy leválasztotta az összes áramellátást, mielőtt hozzáférne a beltéri egységben található csatlakozókhoz. Biztonsági óvintézkedések370 Biztonsági óvintézkedések VIGYÁZAT Beltéri egység és kültéri egység Ne mossa le a beltéri egységet vízzel, benzinnel, hígítóval vagy súrolóporral az egység sérülésének és rozsdásodásának elkerülése érdekében. Ne telepítse az egységet gyúlékony anyag közelében vagy fürdőszobában. Ha ezt nem tartja be, az elektromos áramütést és/vagy tüzet okozhat. Ne érintse meg az éles alumínium ventilátorlapátot, mert az éles részek sérülést okozhatnak. Ne használja a hőszivattyút sterilizálás közben a forrázás és a zuhany túlmelegedésének forázás elkerülése érdekében. A sérülés elkerülése érdekében az egységet ne szerelje szét a tisztításhoz. A sérülés elkerülése érdekében az egység tisztításakor ne álljon instabil fellépőre. Ne helyezzen vázát vagy víztartályt az egységre. A víz bejuthat az egységbe, és károsíthatja a szigetelést. Ez elektromos áramütést okozhat. A vízszivárgás elkerüléséhez győződjön meg arról, hogy a leeresztőcső: -megfelelően csatlakozik-e, -nem bele ér e az ereszcsatornába vagy egyéb lefolyóba, és -nincs-e vízbe merítve Hosszú használat esetén, vagy a helységben bármely más kazán berendezés használata esetén folyamatos szellőzésnek kell lennie. Hosszú használat után, az egység leesésének elkerülése érdekében, győződjön meg róla, hogy a felszereléshez használt tartókonyzolon stabilan áll e a berendezés. Távvezérlő Akadályozza meg, hogy nedvesség érje a távvezérlőt. Ha ezt nem tartja be, az elektromos áramütést és/vagy tüzet okozhat. Ne nyomja meg a távvezérlő gombjait kemény és éles tárgyakkal. Ha ezt nem tartja be, azzal kárt tehet az egységben. Ne mossa le a távvezérlőt vízzel, benzinnel, hígítóval vagy súrolóporral. Ne végezze saját maga a távvezérlő átvizsgálását vagy karbantartását. A nem megfelelő működés okozta személyi sérülések elkerülése érdekében lépjen kapcsolatba egy hivatalos forgalmazóval.371

A távvezérlő gombjai és kijelzője Gombok/jelzők

A gyorsmenü gombjai (További részletekért tekintse meg a külön Útmutató a gyorsmenühöz című dokumentumot.)

Vissza gomb Visszatér az előző képernyőre 3 LCD-kijelző

A főmenü gombja A funkcióbeállítás

Be- és kikapcsológomb Elindítja/leállítja a működést

Működés jelzője Működést közben világít, riasztás közben villog. Nyomja meg a közepét Ne viseljen kesztyűt Ne használjon tollat

Nyílgombok Kiválasztanak egy elemet. Bevitelgomb Rögzíti a kiválasztott tartalmat. Fel

Balra Jobbra Biztonsági óvintézkedések / A távvezérlő gombjai és kijelzője372 A távvezérlő gombjai és kijelzője Kijelző 1 Módválasztás

• Az előre beállított kültéri hőmérséklettől függően a rendszer a FŰTÉS vagy a

HŰTÉS működési módot választja. Automatikus fűtés Automatikus hűtés

HŰTÉS • A HŰTÉS művelet BE vagy KI van kapcsolva.

• A kültéri egység biztosítja a hűtést a rendszer számára.

• Az előre beállított kültéri hőmérséklettől függően a rendszer a FŰTÉS + TARTÁLY vagy a *

TARTÁLY működési módot választja. Automatikus fűtés Automatikus hűtés

• A kültéri egység biztosítja a hűtést a rendszer számára.

• A kültéri egység biztosítja a fűtést a tartály felfűtésekor.

• A FŰTÉS művelet BE vagy KI van kapcsolva.

• A kültéri egység biztosítja a fűtést a rendszer számára. TARTÁLY • A TARTÁLY művelet BE vagy KI van kapcsolva.

• A kültéri egység biztosítja a fűtést a víztartály számára.

• A kültéri egység biztosítja a fűtést a HMV tartály és a rendszer számára.

• Ez a mód csak akkor választható, ha víztartály is telepítve van.

• Az irányikonok a jelenleg aktív mód felé mutatnak.

• Szobai működés / HMV készítés.

Működésjelző ikonok Megjeleníti a működés állapotokat. Az ikon nem jelenik meg (kikapcsolt képernyőnél), amikor a működés ki van kapcsolva, kivéve a heti időzítőnél. Holiday üzemmód Időzített működés Csendes üzemmód Zóna: Termosztát szerinti vezérlés

• Belső érzékelő állapota Nagy teljesítményű működés állapota Igény szerinti vezérlés, SG ready vagy SHP-állapot Elektromos rásegítés fűtési üzemmódban HMV készítés elektromos rásegítéssel Napkollektor állapota Bivalens állapot (bojler)

A hőszivattyúban alapesetben a HŰTÉS mód inaktív. Ezt a hivatalos telepítők vagy a hivatalos szervizpartnereink aktiválni kell.

Csak akkor jelenik meg, amikor a HŰTÉS mód fel van oldva. (Ez azt jelenti, hogy a HŰTÉS mód elérhető.)

3 Az egyes zónák hőmérséklete 4 Idő és nap 5 A HMV tartály hőmérséklete 6 Kültéri hőmérséklet 7 Érzékelő típusa / Hőmérséklettípus-beállítási ikonok Vízhőmérséklet

• Kompenzációs görbe Vízhőmérséklet

• Közvetlen Csak úszómedence Szobatermosztát

• Külső Szobatermosztát

• Belső Szobatermisztor A távvezérlő gombjai és kijelzője / Inicializálás Inicializálás Az egyes menüelemek beállításának megkezdése előtt, kérjük, indítsa el a távvezérlőt a működési nyelv és a dátum és idő beállításával. Amikor az áramellátást először kapcsolják be, az automatikusan a beállító képernyő lesz. A menü személyes beállítások részében is beállítható. A nyelv kiválasztása Villogó LCD Várja meg, amíg a kijelző elvégzi az inicializálást. Az inicializáló képernyő után megjelenik a szokásos képernyő. Ha megnyom valamilyen gombot, megjelenik a nyelvbeállítás képernyő.

és gombbal lapozzon a nyelv kiválasztásához.

Nyomja meg a gombot a kiválasztás megerősítéséhez. Az óra beállítása

vagy gombbal válassza ki, hogyan jelenjen meg az idő: 24 órás vagy am/pm (de./ du.) formátumban (például 15:00 vagy 3:00 pm (du.)).

Nyomja meg a gombot a kiválasztás megerősítéséhez.

és gombbal válassza ki az évet, hónapot, napot, órát és percet. (Válasszon ki és lépkedjen a gombbal, és nyomja meg az gombot a megerősítéshez.)

Az idő beállítása után az idő és a nap megjelenik a kijelzőn még akkor is, ha a távvezérlő ki van kapcsolva.374 Menük A felhasználónak Válassza ki a menüket, és végezze el a beállításokat a telepített rendszernek megfelelően. Minden beüzemelési beállítást egy hivatalos forgalmazónak vagy szakembernek kell elvégeznie. Javasolt, hogy a beüzemelési beállítások összes módosítását is egy hivatalos forgalmazó vagy szakember végezze el.

• A beüzemelési beállítás után manuálisan lehet módosítani a beállításokat.

• A beüzemelési beállítás aktív marad, amíg a felhasználó azt nem módosítja.

• A távvezérlőn többféle rendszer is beállítható.

• A beállítás előtt győződjön meg róla, hogy a működés jelzője ki van kapcsolva.

• Ha rosszul van beállítva, akkor előfordulhat, hogy a rendszer nem működik megfelelően. Kérjük, lépjen kapcsolatba egy hivatalos forgalmazóval. A <főmenü> megjelenítése: A menüelemek kiválasztása: A kiválasztott tartalom rögzítése: A kezdeti beállítások befejezése után a következő lehetőségekből választhat egy gyorsmenüben, és szerkesztheti a beállításokat.

Nyomja meg a gombot a gyorsmenü megjelenítéséhez. HMV kényszerítése Nagy teljesítményű mód Csendes Fűtés kénysz. Heti időzítő Jégtelenítés kényszerítése Hiba alaphelyzetbe állítása A távvezérlő zárolása

Használja a gombokat a menüelemek kiválasztásához.

Használja a gombot a funkció be- vagy kikapcsolásához. Gyorsmenü Menü Alapértelmezett beállítás Beállítás lehetőségei / megjelenítése 1 Funkció beállítása

Heti időzítő A heti időzítő beállítása után a felhasználó azt a gyorsmenüből szerkesztheti. A legfeljebb hat ütemezést állíthat be egy napra.

• Le van tiltva, ha a Heat-Cool SW (Fűtés-hűtés kapcsolója) beállítása „Yes” (Igen), vagy ha a kényszerített fűtés be van kapcsolva. Időzítő beállítása Válassza ki a hét napját, és igény szerint adja meg az ütemezéseket (Idő, Működés be- vagy kikapcsolása / Mód) Időzító másolása Válassza ki a hét napját375

Menü Alapértelmezett beállítás Beállítás lehetőségei / megjelenítése

Nyaralási időzítő Energiatakarékosság céljából beállíthat egy nyaralási időtartamot, amikor kikapcsolja a rendszert, vagy alacsonyabb hőfokot állít be.

A nyaralás kezdete és vége. Dátum és idő KI vagy csökkentett hőmérséklet

• A heti időzítő ideiglenesen letiltható a nyaralási időzítő alatt, de visszaáll a nyaralási időzítő lejárta után.

Csendes mód időzítő Csendes működés a beállított időszakban. Hat ütemezés állítható be. A 0. szint azt jelenti, hogy a mód ki van kapcsolva. A csendes mód megkezdésének ideje: Dátum és idő A csendesség szintje: 0 ~ 3

Szobafűtés A szobafűtés BE vagy KI értékre történő beállítása.

Tartályfűtés A tartályfűtés BE vagy KI értékre történő beállítása.

Sterilizálás A sterilizálás BE vagy KI értékre történő beállítása.

• Ne használja a rendszert sterilizálás közben a forrázás elkerülése érdekében.

• Egy hivatalos forgalmazótól kérdezze meg a helyi törvényeknek és szabályozásoknak megfelelő sterilizálás szintjét.

HMV mód (Használati Meleg Víz) A DHW funkció beállítása Normál vagy Okos üzemmódba.

• A Normál mód esetében gyorsabban melegszik fel a tartály. Az Okos üzemmódban hosszabb idő alatt melegszik fel a tartály, kisebb energiafogyasztással. Standard A tartályérzékelő felső vagy középső pontra való állításához.

• A tartályérzékelő felső pontra történő állításával lelassul a tartály felfűtése, és csökken az energiafogyasztás. Kérjük, állítsa ezt a beállítást a „Center” (Középső) lehetőségre, amikor a forró víz nem elegendő. Felső Menük A felhasználónak Gyorsmenü / Menük376 Menük A felhasználónak Menü Alapértelmezett beállítás Beállítás lehetőségei / megjelenítése 2 Rendszerellenőrzés

Energiafi gyelés Az energiafelhasználás, a létrehozás vagy a COP jelenlegi és előzménydiagramjai. Jelen Kiválasztás és beolvasás Előzménydiagram Kiválasztás és beolvasás

• COP= Teljesítmény-együttható.

• Az előzménydiagramok esetében az időszak beállítható 1 napra/1 hétre/1 évre.

• Beolvasható a fűtés, a *

hűtés, a tartály és a teljes rendszer energiafelhasználása (kWh).

• A teljes teljesítményfelhasználás a 230 V-os váltakozóáramon alapuló becsült érték, amely eltérhet a pontos eszközök által mért értéktől.

Rendszerinformáció Kiolvashatóak a rendszer hőmérsékleti értékei. Tíz elem tényleges rendszeradata: Belépő / Kilépő / Zóna 1 / Zóna 2 / Tartály / Puffertartály / Napkollektor / Medence / COMP frekvencia / Szivattyú ár. seb. Kiválasztás és beolvasás

• A hibakódokat a Hibaelhárítás című részben találja.

• A legújabb hibakód jelenik meg felül. Kiválasztás és beolvasás

Kompresszor Megjeleníti a kompresszor teljesítményét. Kiválasztás és beolvasás

Fűtőpatron A szobafűtés/tartályfűtés teljes bekapcsolt ideje. Kiválasztás és beolvasás 3 Személyes beállítás

Érintési hang Be- vagy kikapcsolja a működési hangot.

LCD kontraszt Beállítja a képernyő kontrasztját.

A hőszivattyúban alapesetben a HŰTÉS mód inaktív. Ezt a hivatalos telepítők vagy a hivatalos szervizpartnereink aktiválni kell.

Csak akkor jelenik meg, amikor a HŰTÉS mód fel van oldva. (Ez azt jelenti, hogy a HŰTÉS mód elérhető.)377

Menü Alapértelmezett beállítás Beállítás lehetőségei / megjelenítése

Háttérvilágítás Beállítja a képernyő háttérvilágításának időtartamát. 1 perc

Háttérfény intenz. Beállítja a képernyő háttérvilágításának fényerejét.

Óraformátum Beállítja az óra típusát. 24 órás

Dátum és idő Beállítja a pontos dátumot és időt. Év / hónap / nap / Óra / Perc

Nyelv Beállítja a felső képernyő megjelenítési nyelvét.

Feloldási jelszó Négyjegyű jelszó az összes beállításhoz.

Kapcs. 1 / Kapcs. 2 Előre beállítható a szervizkapcsolat, egy név és telefonszám akit segítségül lehet hívni. Kiválasztás és beolvasás Menük378 Menü Alapértelmezett beállítás Beállítás lehetőségei / megjelenítése 5 Telepítési beállítás > Rendszerbeállítás

Opcionális panel kapcsolatok A javításhoz szükséges külső áramkörhöz való csatlakozáshoz. Nem

• Ha a kiegészítő áramkör csatlakozik (opcionális), akkor a rendszer a következő további funkciókkal fog rendelkezni:

Puffertartály csatlakozása, valamint a funkciójának és hőmérsékletének vezérlése.

Két zóna vezérlése (úszómedence felmelegítési funkciót).

Napkollektor-funkció (a napkollektor-panelek vagy a DHW- (háztartási meleg víz) tartályhoz vagy a puffertartályhoz csatlakoznak).

• A DHW nem alkalmazható a WH-ADC * modellek esetén.

Külső kompresszor leállító kontakt.

Külső gyűjtött hibajel.

Teljesítmény határolás, demand limit 0-10V.

Fűtés-hűtés váltás kontaktussal

Zóna és érzékelő Az érzékelők kiválasztásához és az egyzónás vagy kétzónás rendszer kiválasztásához. Zóna

• Az egy- vagy kétzónás rendszer kiválasztása után lépjen a szoba vagy az úszómedence kiválasztásához.

• Ha az úszómedence van kiválasztva, a T hőmérséklet hőmérsékletértékét 0 °C és 10 °C között kell kiválasztani. Sensor

• Szobatermosztát esetén ki kell választani, hogy külső vagy belső.

Fűtőkapacitás Lehetőség van az elektromos fűtőbetét teljesítményének korlátozására.* 3 kW / 6 kW / 9 kW

• A kW értéke az adott modelltől függően változik.

Fagymentesítés A fagyás megakadályozásának aktiválása vagy inaktiválása kikapcsolt rendszernél Igen Menük Telepítők számára379

Menük Menü Alapértelmezett beállítás Beállítás lehetőségei / megjelenítése

Puffertartály-csatlakozás A tartály rendszerhez való csatlakoztatásához, és ha a IGEN van kiválasztva, akkor a T hőmérséklet kiválasztásához.

• Az opcionális áramkör csatlakoztatásához a IGEN értéket kell választani a funkció engedélyezéséhez.

• Ha az opcionális áramkör csatlakoztatása nincs kiválasztva, akkor a funkció nem fog megjelenni a kijelzőn. Nem Igen 5 °C

T beállítása a puffertartályhoz

Csepptálca fűtés Annak kiválasztása, hogy csatlakozik-e a kiegészítő kültéri egység tálcafűtés.

• A típus - Az tálcafűtés csak a jégtelenítési művelet során aktiválódik.

• B típus -Az tálcafűtés akkor aktiválódik, amikor a kültéri környezeti hőmérséklet 5 °C vagy alacsonyabb. Nem Igen

Az alaplemezfűtés típusának beállítása*.

Opcionális külső hőmérséklet érzékelő Másodlagos kültéri érzékelő kiválasztása. Nem

Bivalens csatlakozás A bivalens csatlakozás engedélyezése vagy letiltása. Nem Igen Az automatikus vezérlési minta vagy az SG-kész bemeneti vezérlési minta kiválasztása.

• Ez a kiválasztás csak akkor jelenik meg, ha az opcionális pcb csatlakozás beállítása a „Yes” (Igen) lehetőségre van állítva. Auto380 Menü Alapértelmezett beállítás Beállítás lehetőségei / megjelenítése Bivalens csatlakozás kiválasztása, hogy egy további hőforrás (például vízmelegítő) csatlakoztatható legyen, amellyel felmelegíthető a puffertartály és a háztartási víz tartálya, amikor a hőszivattyú kapacitása nem elegendő alacsony kültéri hőmérsékletnél. A bivalens funkció beállítható alternatív módon (a hőszivattyú és a vízmelegítő felváltva működnek) vagy párhuzamos módon (a hőszivattyú és a vízmelegítő egyszerre működnek), valamint fejlett párhuzamos módon (a hőszivattyú működik, és a vízmelegítő a vezérlési ütemezés szerint kapcsol be a puffertartályhoz és/vagy a háztartásivíz-tartályhoz). Igen Auto -5 °C Állítsa be a bivalens csatlakozás bekapcsolásának kültéri hőmérsékletét. Igen A kültéri hőmérséklet kiválasztása után Vezérlési minta Alternatív / Párhuzamos / Fejlett párhuzamos

• A tartályok bivalens használatához válassza az Fejlett párhuzamos lehetőséget. Vezérlési minta Alternatív

A külső szivattyú BE vagy KI értékre történő beállításának lehetősége bivalens működés esetén. Állítsa BE lehetőségre, ha a rendszer egyszerű bivalens csatlakozás módban van. Vezérlési minta Fejlett párhuzamos Fűtés A tartály kiválasztása

• A „Fűtés” a puffertartály jelöli, a „HMV” pedig a háztartási meleg víz tartályát jelöli. Vezérlési minta Fejlett párhuzamos Fűtés Igen

• A puffertartály csak a „Igen” lehetőség kiválasztása után lesz aktiválva. -8 °C Állítsa be a hőmérsékletküszöböt a bivalens hőforrás elindításához. 0:30 Késleltetési időzítő a bivalens hőforrás elindításához (órában és percben). -2 °C Állítsa be a hőmérsékletküszönöt a bivalens hőforrás leállításához. Menük Telepítők számára381

Menü Alapértelmezett beállítás Beállítás lehetőségei / megjelenítése 0:30 Késleltetési időzítő a bivalens hőforrás leállításához (órában és percben). Vezérlési minta Fejlett párhuzamos HMV Igen

• A HMV-tartály csak a „Igen” lehetőség kiválasztása után lesz aktiválva. 0:30 Késleltetési időzítő a bivalens hőforrás elindításához (órában és percben). A bivalens rendszer SG- kész bemeneti vezérlésének bemeneti feltételei alább láthatók. Igen SG ready

A külső szivattyú BE vagy KI értékre történő beállításának lehetősége bivalens működés esetén. Állítsa BE lehetőségre, ha a rendszer egyszerű bivalens csatlakozás módban van. SG-jel Működési minta Vcc-bit1 Vcc-bit2 Nyitva Nyitva Hőszivattyú KI, vízmelegítő KI Rövid Nyitva Hőszivattyú BE, vízmelegítő KI Nyitva Rövid Hőszivattyú KI, vízmelegítő BE Rövid Rövid Hőszivattyú BE, vízmelegítő BE

On/Off vezérlés külső kontaktussal Nem

• Az opcionális áramkör csatlakoztatásához a IGEN értéket kell választani a funkció engedélyezéséhez.

• Ha az opcionális áramkör csatlakoztatása nincs kiválasztva, akkor a funkció nem fog megjelenni a kijelzőn.

• A DHW nem alkalmazható a WH-ADC * modellek esetén. Nem Igen Puffertartály A tartály kiválasztása Igen A tartály kiválasztása után 10 °C A T ON ( T BE) hőmérséklet beállítása Menük382 Menü Alapértelmezett beállítás Beállítás lehetőségei / megjelenítése Igen A tartály kiválasztása után T ON ( T BE) hőmérséklet 5 °C

T KI) hőmérséklet beállítása Igen A tartály kiválasztása után T ON ( T BE) hőmérséklet T OFF ( T KI) hőmérséklet 5 °C Az Antifreeze (Jégmentesítési) hőmérséklet beállítása Igen A tartály kiválasztása után T ON ( T BE) hőmérséklet T OFF ( T KI) hőmérséklet A jégmentesítési hőmérséklet beállítása után 80 °C A Hi limit (Felső korlát) beállítása

Gyűjtött hibajel Nem

Teljesítmény határolás szerinti vez. Nem

SG ready Nem Igen 120 % HMW setpoint %-osan eltolható az értékek a két kontaktushoz hozárendelhetőek, ugyanígy a fűtési setpoint is.

Kompresszor tiltása külső kontaktussal Nem

Keringtetett foly. Annak kiválasztása, hogy a rendszerben rendszer vízzel vagy glikollal van feltöltve. Víz Menük Telepítők számára383

Menü Alapértelmezett beállítás Beállítás lehetőségei / megjelenítése

Fűtés - Hűtés váltás kapcsoló Nem

Fűtés kénysz. A fűtés kényszerítése bekapcsolása (alapértelmezetten) kézzel vagy automatikusan. Kézi

Fagymentesítés jel A jégtelenítés jel bekapcsolása a fan-coil-egység leállításához a jégtelenítési művelet közben. (Ha a jégtelenítési jel beállítása „Yes” (Igen), a bivalens funkció nem lesz elérhető) Nem

Szivattyú ár. seb. Változó áramlású szivattyúvezérlés vagy fi x szivattyúterhelés-vezérlés beállítása.

6 Telepítési beállítás Üzemi beállítás A négy főfunkció vagy -mód elérése. Négy üzemmód Fűtés / *

Fűtés Előremenő vízhőfok beállítása a külső hőmérséklet függvényében fűtési üzemmódban. Vízhőm. fűtésnél BE / Külső hőm. fűtésnél KI / T fűtésnél / Fűtő BE/KI Vízhőm. fűtésnél BE Kompenzációs görbe A fűtés bekapcsolásának hőmérsékletei a kompenzációs görbében vagy közvetlen bemenetben.

A hőszivattyúban alapesetben a HŰTÉS mód inaktív. Ezt a hivatalos telepítők vagy a hivatalos szervizpartnereink aktiválni kell.

Csak akkor jelenik meg, amikor a HŰTÉS mód fel van oldva. (Ez azt jelenti, hogy a HŰTÉS mód elérhető.) Menük384 Menü Alapértelmezett beállítás Beállítás lehetőségei / megjelenítése Vízhőm. fűtésnél BE Kompenzációs görbe X tengely: -5 °C, 15 °C Y tengely: 55 °C, 35 °C Adja meg a négy hőmérsékletpontot (kettő a vízszintes X tengelyen, kettő a függőleges Y tengelyen).

• Hőmérséklettartomány: X tengely: -20 °C – 15 °C, Y tengely: Lásd az alábbiakban

• Az Y tengely bemenetének hőmérséklettartománya:

1. WH-UD modell: 20 °C ~ 60 °C

2. WH-UH modell, és a tartalékfűtés engedélyezve van: 25 °C ~ 65 °C

3. WH-UH modell, és a tartalékfűtés le van tiltva: 35 °C ~ 65 °C

4. WH-UX modell: 20 °C ~ 60 °C

• Ha kétzónás rendszer van kiválasztva, akkor a négy hőmérsékletpontnak is a 2. zóna bemeneteinek kell lenniük.

• A „1. zóna” és „2. zóna” nem fog megjelenni a kijelzőn, ha a rendszer egyzónás. Vízhőm. fűtésnél BE Közvetlen 35 °C Hőmérséklet a fűtés bekapcsolásához

• A minimális–maximális tartomány a következőktől függ:

1. WH-UD modell: 20 °C ~ 60 °C

2. WH-UH modell, és a tartalékfűtés engedélyezve van: 25 °C ~ 65 °C

3. WH-UH modell, és a tartalékfűtés le van tiltva: 35 °C ~ 65 °C

4. WH-UX modell: 20 °C ~ 60 °C

• Ha kétzónás rendszer van kiválasztva, akkor a hőmérsékletpontnak a 2. zóna bemenetének kell lennie.

• A „1. zóna” és „2. zóna” nem fog megjelenni a kijelzőn, ha a rendszer egyzónás. Külső hőm. fűtésnél KI 24 °C Hőmérséklet a fűtés kikapcsolásához T fűtésnél 5 °C

T beállítása a fűtés bekapcsolásához.

• Ez a beállítás nem érhető el, ha a szivattyú áramlási hozama maximális teljesítményre van állítva. Fűtő BE/KI Fűtő BE/KI Külső hőm. fűtésnél BE 0 °C Hőmérséklet a fűtés bekapcsolásához Menük Telepítők számára385

Menü Alapértelmezett beállítás Beállítás lehetőségei / megjelenítése Fűtő BE/KI Elektromos rásegítés késleltetése 0:30 perc Ennyi idő múlva kapcsol be az elektromos fűtés, ha a vízhőfok nem éri el a beállított értéket. Fűtő BE/KI Elektromos rásegítés bekapcsolásának a beálítása -4 °C Ekkora vízhőfok és beállítot értékközötti különbség fölött fog bekapcsolni az elektromos rásegítés. Fűtő BE/KI Elektromos rásegítés kikapcsolásának a beállítása -2 °C Ekkora vízhőfok és beállítot értékközötti különbség alatt fog kikapcsolni az elektromos rásegítés.

Hűtés Különböző víz- és környezeti hőmérsékletek beállítása a hűtéshez. Vízhőmérsékletek a hűtés bekapcsolásához

T a hűtés üzemmódban. Vízhőm. Hűtésnél Kompenzációs görbe A hűtés bekapcsolásának hőmérsékletei a kompenzációs görbében vagy közvetlen bemenetben. Vízhőm. Hűtésnél Kompenzációs görbe X tengely: 20 °C, 30 °C Y tengely: 15 °C, 10 °C Adja meg a négy hőmérsékletpontot (kettő a vízszintes X tengelyen, kettő a függőleges Y tengelyen)

• Ha kétzónás rendszer van kiválasztva, akkor a négy hőmérsékletpontnak is a 2. zóna bemeneteinek kell lenniük.

• A „1. zóna” és „2. zóna” nem fog megjelenni a kijelzőn, ha a rendszer egyzónás.

A hőszivattyúban alapesetben a HŰTÉS mód inaktív. Ezt a hivatalos telepítők vagy a hivatalos szervizpartnereink aktiválni kell.

Csak akkor jelenik meg, amikor a HŰTÉS mód fel van oldva. (Ez azt jelenti, hogy a HŰTÉS mód elérhető.) Menük386 Menü Alapértelmezett beállítás Beállítás lehetőségei / megjelenítése Vízhőm. Hűtésnél Közvetlen 10 °C A hőmérséklet beállítása a hűtés bekapcsolásához.

• Ha kétzónás rendszer van kiválasztva, akkor a hőmérsékletpontnak a 2. zóna bemenetének kell lennie.

• A „1. zóna” és „2. zóna” nem fog megjelenni a kijelzőn, ha a rendszer egyzónás. T hűtésnél BE 5 °C A T beállítása a hűtés bekapcsolásához.

• Ez a beállítás nem érhető el, ha a szivattyú áramlási hozama maximális teljesítményre van állítva.

Auto Automatikus váltás fűtésről hűtésre vagy hűtésről fűtésre. Kültéri hőmérsékletek a fűtésről hűtésre vagy hűtésről fűtésre történő váltáshoz. Külső hőm. (fűtésről hűtésre) / Külső hőm. (hűtésről fűtésre ) Külső hőm. (fűtésről hűtésre) 15 °C Állítsa be a kültéri hőmérsékletet a fűtésről hűtésre történő váltáshoz. Külső hőm. (hűtésről fűtésre) 10 °C Állítsa be a kültéri hőmérsékletet a hűtésről fűtésre történő váltáshoz.

Tartály Beállítási funkciók a tartályhoz. Működés padlóhoz (max.) / Tartályfűtés ideje (max.) / Tartály-újrafűtés hőm. / Sterilizálás

• A kijelző három funkciót jelenít meg egyszerre. Működés padlóhoz (max.) 8:00 A padlóhoz való működés (órákban és percekben) Menük Telepítők számára

A hőszivattyúban alapesetben a HŰTÉS mód inaktív. Ezt a hivatalos telepítők vagy a hivatalos szervizpartnereink aktiválni kell.

Csak akkor jelenik meg, amikor a HŰTÉS mód fel van oldva. (Ez azt jelenti, hogy a HŰTÉS mód elérhető.)387

Menü Alapértelmezett beállítás Beállítás lehetőségei / megjelenítése Tartályfűtés ideje (max.) 1:00 A tartályfűtés maximális ideje (órákban és percekben) Tartály-újrafűtés hőm. -8 °C A tartályvíz ismételt felforralása hőmérsékletének beállítása. Sterilizálás Hétfő A sterilizálás beállítható a hét egy vagy több napjára. V / H / K / Sze / Cs / P / Szo Sterilizálás: Idő 12:00 A tartály sterilizálásának ideje a hét kiválasztott napján/napjain. 0:00 ~ 23:59 Sterilizálás: Felforralás hőm. 65 °C A tartály sterilizálásához használt felforralás hőmérsékletének beállítása. Sterilizálás: Műk. idő (max.) 0:10 A tartály sterilizálásának ideje (órákban és percekben) 7 Telepítési beállítás Szerviz beállítás

Szivattyú maximális sebessége A szivattyú maximális sebességének beállítása. A szivattyú áramlási sebességének, aktív ciklusidejének, valamint működése be- vagy kikapcsolásának beállítása. Áraml. seb.: XX:X L/perc Max. terh.: 0x40 ~ 0xFE, Pump: (Szivattyú:) BE, KI, Légtelen. Menük388 Menü Alapértelmezett beállítás Beállítás lehetőségei / megjelenítése

Leszívatás A szivattyú leállításának beállítása. A szivattyú leállításának művelete.

Szárítás A beton (padló, falak stb.) szárítása építkezés alatt. Ezt a menüt ne használja egyéb célokra, és csak az építkezés idején használja. A szerkesztéssel állíthatja be a beton szárításához használt hőmérsékletet. BE / Szerkeszt Szerkeszt Fokozatok: 1 Hőmérséklet: 25 °C Fűtési hőmérséklet a beton szárításához. Válassza ki a kívánt fokozatokat: 1–10, tartományt: 1–99

Erősítse meg az egyes fokozatok betonszárítási hőmérsékletbeállításait.

Szervizkapcsolat Két kapcsolattartási név és telefonszám beállítása a felhasználó számára. A szervizmérnök neve és telefonszáma. Kapcs. 1 / Kapcs. 2 Kapcs. 1 / Kapcs. 2 Kapcsolattartó neve vagy telefonszáma. Név/telefon ikon Adja meg a nevet és számot. Kapcsolattartó neve: betűk (a–z). Kapcsolattartó telefonszáma: 1–9 Menük Telepítők számára389

Menük / Tisztítási utasítások KARBANTARTÁS Felhasználó

• Az egységek optimális teljesítménye érdekében a felhasználó eltávolíthatja a kültéri egység levegő be- és kivezető nyílásain található eltömődéseket.

• A felhasználó ne próbálja meg megszerelni vagy lecserélni az egység alkatrészeit.

• Forduljon a hivatalos forgalmazóhoz a rendszeres vizsgálat érdekében. Forgalmazó
• Az egységek biztonságos és optimális teljesítményének biztosítása érdekében az egységet, az RCCB/ELCB-kapcsolót, a helyi vezetékeket és csöveket a hivatalos forgalmazónak rendszeresen át kell vizsgálnia.

• A víztartály esetében fontos, hogy a vízszűrőkészletet rendszeres időnként ellenőrizzék. Tisztítási utasítások A rendszer optimális teljesítménye érdekében a tisztítást rendszeresen el kell végezni. Lépjen kapcsolatba egy hivatalos forgalmazóval.

• A tisztítás előtt válassza le az áramellátást.

• Ne használjon benzint, hígítót vagy súrolóport.

• Csak szappant ( pH7) vagy semleges háztartási tisztítószert használjon.

• Ne használjon 40 °C-nál melegebb vizet. Vízszűrő

• Legalább évente egyszer tisztítsa meg a vízszűrőt. Ha ezt elmulasztja, az eltömítheti a szűrőt, ami a rendszer leállásához vezethet. Lépjen kapcsolatba egy hivatalos forgalmazóval.

• Kérjük, a mágnesen lévő port is távolítsa el. Vízszűrőkészlet Kültéri egység

• Ne akadályozza a légbeáramlási és légkiáramlási nyílásokat. Ha ezt nem tartja be, az alacsony teljesítményhez vagy a rendszer leállásához vezethet. Távolítson el minden akadályt a légmozgás biztosítása érdekében.

• Hóesés esetén tisztítsa meg a kültéri egységet és távolítsa el körülötte a havat, hogy a hó ne tudja elfedni a légbeáramlási és légkiáramlási nyílásokat. Ha hosszabb ideig nem használja a készüléket

• Le kell ereszteni a víztartályban található vizet.

• Válassza le az áramellátást. Nem javítható körülmények Válassza le az áramellátást, majd lépjen kapcsolatba egy hivatalos forgalmazóval a következő körülmények esetén:

• Nem szokásos zaj működés közben.

• Víz vagy idegen tárgyak kerültek a távvezérlőbe.

• Víz szivárog a beltéri egységből.

• A megszakító gyakran leold.

• A tápkábel jelentősen felmelegszik. Víztartály Beltéri egység

• Ne öntsön vizet közvetlenül az egységre. Egy puha, száraz textillel fi noman törölje meg az egységet.

• Ne nyomja meg és ne üsse meg az üvegfedelet kemény és éles tárgyakkal. Ha ezt nem tartja be, azzal kárt tehet az egységben.

• Győződjön meg róla, hogy a víznyomás 0,05 és 0,3 MPa között van (0,1 MPa = 1 bar).

• Ha a víznyomás kívül esik a fenti tartományon, akkor lépjen kapcsolatba egy hivatalos forgalmazóval.390 A következő jelenségek nem jeleznek hibát. Jelenség Ok Vízfolyás hangja működés közben. • A hűtőközeg áramlik az egységen belül. A működés csak az újraindítás után pár perccel indul el.

• A késleltetés a kompresszor védelmére szolgál. A kültéri egység vizet/gőzt enged magából.

• Lecsapódás vagy párolgás történik a csövekben. Gőz jön ki a kültéri egységből fűtési módban.

• Ezt a hőcserélőben zajló jégtelenítési művelet okozza. A kültéri egység nem működik. • Ezt a rendszer védelmi vezérlője okozza akkor, amikor a kültéri hőmérséklet a működési tartományon kívül esik. A rendszer működése kikapcsol. • Ezt a rendszer védelmi vezérlője okozza. Amikor a vízbemenet hőmérséklete alacsonyabb 10 °C-nál, akkor a kompresszor leáll, és a tartalékfűtő bekapcsol. A rendszer nehezen melegszik fel. • Amikor a panel és a padló egyszerre van fűtve, akkor a meleg víz hőmérséklete lecsökkenhet, ami korlátozhatja a rendszer fűtési képességét.

• Amikor a kültéri levegő hőmérséklete alacsony, akkor előfordulhat, hogy a rendszernek több idő szükséges a felfűtéshez.

• A kültéri egység kiáramlási nyílását vagy szívónyílását valami akadályozza, például hókupac.

• Amikor az előre beállított vízkimenet hőmérséklete alacsony, akkor előfordulhat, hogy a rendszernek több idő szükséges a felfű téshez. A rendszer nem fűt fel azonnal. • Eltart egy ideig, amíg a rendszer felfűti a vizet, ha hideg vízhőmérséklettel kezd működni. A tartalékfűtő automatikusan bekapcsol, ha le van tiltva.

• Ezt a beltéri egység hőcserélőjének védelmi vezérlője okozza. A működés automatikusan megkezdődik, ha nincs időzítő beállítva.

• Be van állítva a sterilizálási időzítő. Hangos hűtőközegzaj hallatszik több percen keresztül.

• Ez a védelmi vezérlő okozza a jégtelenítés közben, -10 °C-nál alacsonyabb kültéri környezeti hőmérséklet esetén.

A HŰTÉS mód nem érhető el. • A rendszert csak FŰTÉS módban való működéshez zárolták. A szerviz felhívása előtt ellenőrizze a következőket. Jelenség Ellenőrizze a következőt

HŰTÉSI mód nem megfelelően működik.

• Állítsa be megfelelően a hőmérsékletet.

• Zárja be a panel fűtő/hűtő szelepét.

• Távolítson el minden akadályt a kültéri egység légbeáramlási és légkiáramlási nyílásaiból. Zajos működés. • A kültéri vagy a beltéri egység ferdén van felszerelve.

• Zárja le megfelelően a fedelet. A rendszer nem működik. • A megszakító leoldott/aktiválódott. A működést jelző LED nem világít, vagy semmi nem jelenik meg a távvezérlőn.

• Az áramellátás nem megfelelő, vagy áramkimaradás történt. Hibaelhárítás

A hőszivattyúban alapesetben a HŰTÉS mód inaktív. Ezt a hivatalos telepítők vagy a hivatalos szervizpartnereink aktiválni kell.

Csak akkor jelenik meg, amikor a HŰTÉS mód fel van oldva. (Ez azt jelenti, hogy a HŰTÉS mód elérhető.)391

Hibaelhárítás Hibaszám Hiba magyarázata H12 Kapacitáseltérés H15 A kompresszor érzékelőjének hibája H20 Szivattyúhiba H23 A hűtőközeg érzékelőjének hibája H27 Szervizszelep hibája H28 A napkollektor-érzékelő hibája H31 Az úszómedence érzékelőjének hibája H36 A puffertartály érzékelőjének hibája H38 Márkaeltérési hiba H42 Alacsony nyomású védelem H43 Az 1. zóna érzékelőjének hibája H44 A 2. zóna érzékelőjének hibája H62 Vízáramlási hiba H63 Az alacsony nyomású érzékelő hibája H64 A magas nyomású érzékelő hibája H65 Jégtelenítő víz körforgásának hibája H67

1. külső termisztor hibája

2. külső termisztor hibája

H70 Tartalékfűtő OLP-hibája H72 A tartály érzékelőjének hibája H74 Áramköri kommunikációs hiba H75 Alacsony vízhőmérsékleti védelem H76 Távvezérlő beltéri kommunikációjának hibája H90 Beltéri-kültéri kommunikáció hibája H91 Tartályfűtés OLP-hibája H95 Áramcsatlakozás hibája H98 Nagy nyomású védelem H99 Beltéri fagyvédelem Hibaszám Hiba magyarázata F12 Nyomáskapcsoló aktiválva F14 Nem megfelelő kompresszorteljesítmény F15 Ventilátormotor zárolási hibája F16 Áramvédelem F20 Kompresszor túlterhelésvédelme F22 Tranzisztormodul túlterhelésvédelme F23 DC-feszültségcsúcs F24 Hűtőközegkör hibája F25

hűtési/fűtési ciklus hibája F27 Nyomáskapcsoló hibája F29 Alacsony fokú kiáramlás a túlhevítőben F30 A 2. vízkimenet érzékelőjének hibája F32 A belső termosztát hibája F36 A kültéri környezeti érzékelő hibája F37 A vízbemenet érzékelőjének hibája F40 A kültéri egység kiáramlási érzékelőjének hibája F41 A teljesítménytényező-javításának hibája F42 A kültéri hőcserélő érzékelőjének hibája F43 A kültéri jégtelenítési érzékelő hibája F45 A vízkimenet érzékelőjének hibája F46 A transzformátor leválasztása F48 A párologtató kimenete érzékelőjének hibája F49 Az elkerülő kimenete érzékelőjének hibája F95

hűtés nagynyomású hibája

• Egyes hibakódok nem feltétlenül tartoznak az adott modellhez. Ennek tisztázása érdekében forduljon hivatalos forgalmazóhoz. Villog Hibaszám Az alábbiakban láthatja azokat a hibakódokat, amelyek a rendszer nem megfelelő beállítása vagy működése esetén a képernyőn megjelenhetnek. Amikor a képernyőn az alábbi hibakódok egyike látható, akkor hívja fel a távvezérlőben található számot, vagy lépjen kapcsolatba a legközelebbi hivatalos telepítővel. Minden kapcsoló le van tiltva, kivéve a és a .

A hőszivattyúban alapesetben a HŰTÉS mód inaktív. Ezt a hivatalos telepítők vagy a hivatalos szervizpartnereink aktiválni kell.

Csak akkor jelenik meg, amikor a HŰTÉS mód fel van oldva. (Ez azt jelenti, hogy a HŰTÉS mód elérhető.)392 Információk Információk felhasználók számára az elhasználódott berendezések begyűjtéséről és hulladékba helyezéséről Ezek a szimbólumok a termékeken, csomagoláson és/vagy a hozzá tartozó dokumentációban azt jelentik, hogy a használt elektronikai és elektromos termékek nem keverhetők a háztartási hulladék közé. Az elhasználódott termékek megfelelő kezelésének, visszanyerésének és újrahasznosításának érdekében, kérjük, vigye el azokat a megfelelő gyűjtőpontra a helyi szabályozásoknak megfelelően. Ezeknek a termékeknek a megfelelő leselejtezésével segít az értékes erőforrások megtakarításában és az emberi egészségre és a környezetre gyakorolt esetleges negatív hatások megakadályozásában, amelyek egyébként a nem megfelelő kezelés miatt felléphetnek. Az elhasználódott termékek begyűjtésével és újrahasznosításával kapcsolatos további információkért, kérjük, lépjen kapcsolatba a helyi közműszolgáltatóval, a szemétszállítási szolgáltatással vagy a termék értékesítésének helyével. Ennek a terméknek a nem megfelelő hulladékba helyezése büntetést vonhat maga után a nemzeti jogszabályoknak megfelelően. Az Európai Unióban lévő üzleti felhasználók számára Ha elektronos és elektronikai berendezést kíván hulladékba helyezni, akkor további információkért, kérjük, lépjen kapcsolatba a kereskedővel vagy beszállítóval. [Információk az Európai Unión kívüli országokban történő hulladékba helyezésről] Ezek a szimbólumok csak az Európai Unióban érvényesek. Ha hulladékba kívánja helyezni ezeket a termékeket, akkor kérjük, lépjen kapcsolatba a helyi hatóságokkal vagy kereskedővel, és tudakolja meg a hulladékba helyezés megfelelő módját. A hálózati adapter csatlakoztatására vonatkozó információk (opcionális kiegészítő alkatrész) FIGYELMEZTETÉS A használat előtt ellenőrizze a biztonságot a levegő-víz rendszer körül. A működés megkezdése előtt győződjön meg róla, hogy emberek és más élőlények nincsenek veszélyben a készülék körül. Az utasítások be nem tartásából származó nem megfelelő működés sérülést és kárt okozhat. A használat előtt ellenőrizze az alábbiakat (a helyiségen belül) - Az időzítő beállítása. A váratlan be- és kikapcsolás az emberek és egyéb élőlények súlyos sérülését okozhatja. A használat előtt és közben ellenőrizze az alábbiakat (a helyiségen kívülről) - Ha tudja, hogy valaki a helyiségben van, akkor kívülről értesítse az adott személyt az új beállításról, annak végrehajtása előtt. Ezzel elkerülheti a működés megváltozása által az adott személynek okozott ijedtséget és az esetleges súlyos egészségügyi következményeket. - Kérjük, ne használja a berendezést, ha azt önmagától vezérelni képtelen csecsemő, fi zikailag korlátozott vagy idős személy tartózkodik a helyiségben. - Gyakran ellenőrizze a beállításokat és működési állapotot. - Állítsa le a működést, ha hibakód jelenik meg, és lépjen kapcsolatba egy hivatalos forgalmazóval vagy szakértővel. A használat előtt, kérjük, ellenőrizze a következőket

• Előfordulhat, hogy a rendszer nem használható, ha a kommunikációs körülmények rosszak. A működés után ellenőrizze az „Operation Status” (Működés állapota) lehetőséget az alkalmazáskijelzőn. Távvezérlés esetén a következő körülmények állhatnak fenn. - A készülék nem használható, a működési időnek nincs hatása. - A levegő-víz működésnek nincs hatása, amikor azt a helységen kívülről állítják be.

• Javasolt az okostelefon képernyőjének zárolása a nem jogosult használt elkerülése érdekében.

• Ne használjon a hivatalos forgalmazó vagy szakember által jóvá nem hagyott távvezérlőt, kommunikációs vagy üzemeltetési eszközt.

• A Panasonic Smart Application használatára a „Szolgáltatási feltételek” és a „Személyes információk kezelése” vonatkozik.

• Ha hosszabb ideig nem használja a Panasonic Smart Application alkalmazást, akkor válassza le a hálózati adaptert az egységről.393

• FIGYELMEZTETÉS Tűzveszéles anyagot tartalmaz. Kérjük a terméket ennek megfelelően szállítsák, és telepítsék. Kérjük fi gyelmesen olvassák el a használati útmutatóját a berendezésnek a használat előtt. Kérjük, fi gyelmesen olvassák el a szerviz útmutatót. Probléma esetén forduljon a hivatalos Panasonic márkaszervizhez. InformációkKazalo vsebine Varnostna opozorila p. 396
• -398 Tipke in zaslon daljinskega upravljalnika p. 399
• -401 Zagon p. 401
• Hitri meni p. 402
• Meniji p. 402
• -416 Za uporabnika 1 Nast. funkcij -403 p. 402
