GEBRUIKSAANWIJZING WHADC1216H6E5C PANASONIC

Hartelijk dank voor het aanschaffen van een Panasonic-product.

Lees voor u het apparaat gebruikt deze gebruikshandleiding grondig en bewaar deze voor toekomstig gebruik.

De instructies voor installatie zijn bijgevoegd.

Voor het serienummer en jaar van fabricage zie de naamplaat.

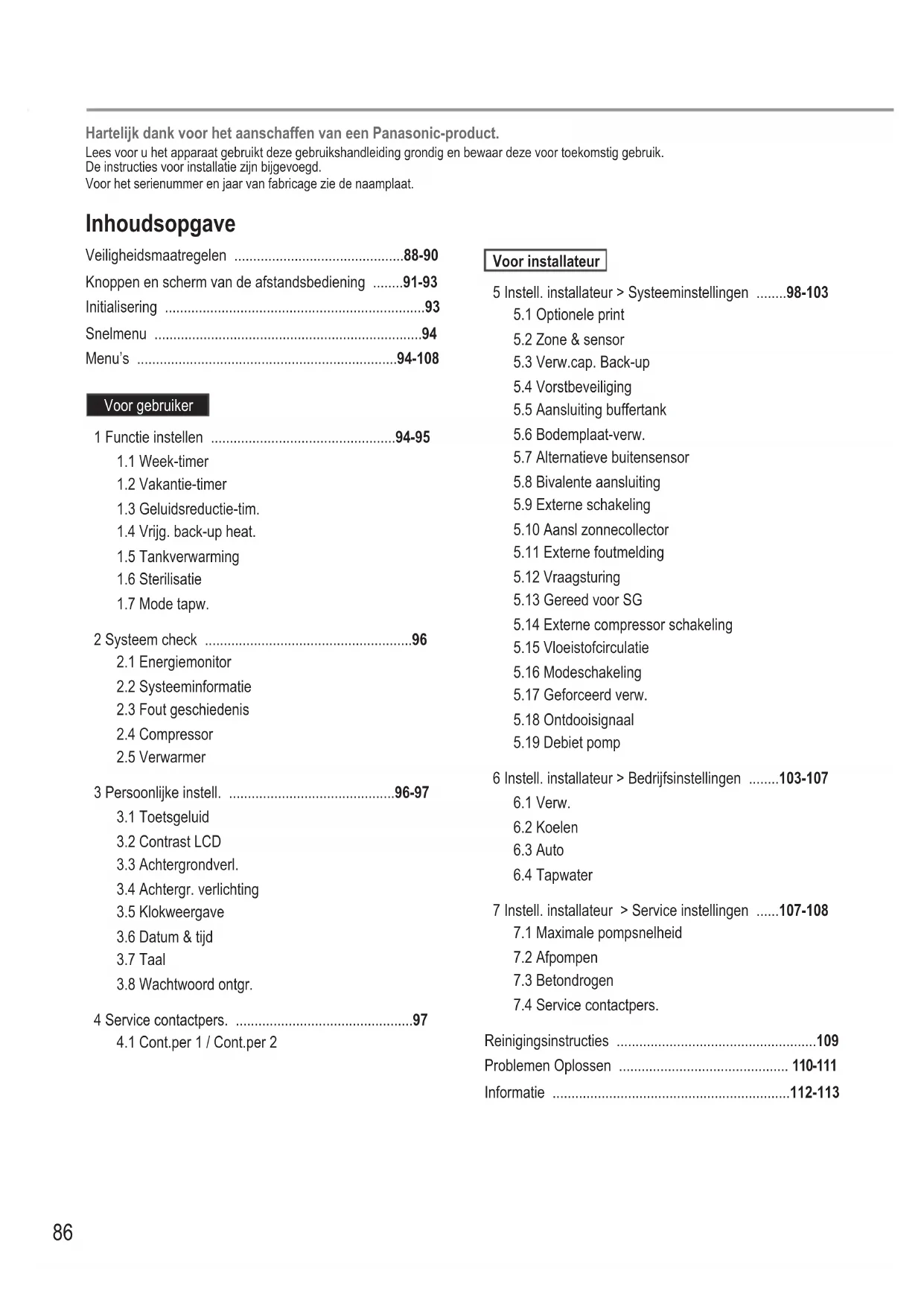

Inhoudsopgave

Veiligheidsmaatregelen 88-90

Knoppen en scherm van de afstandsbediening .....91-93

Initialisering 93

Snelmenu 94

Menu's 94-108

Voor gebruiker

1 Functie instellen 94-95

1.1 Week-timer
1.2 Vakantie-timer
1.3 Geluidsreductie-tim.
1.4 Vrijg. back-up heat.
1.5 Tankverwarming
1.6 Sterilisatie
1.7 Mode tapw.

2 Systeem check 96

2.1 Energiemonitor
2.2 Systeeminformatie
2.3 Fout geschiedenis
2.4 Compressor
2.5 Verwarmer

3 Persoonlijke instell. 96-97

3.1 Toetsgeluid
3.2 Contrast LCD
3.3 Achtergrondverl.
3.4 Achtergr. verlichting
3.5 Klokweergave
3.6 Datum & tijd
3.7 Taal
3.8 Wachtwoord ontgr.

4 Service contactpers. 97

4.1 Cont.per 1 / Cont.per 2

Voor installateur

5 Instell. installateur > Systeeminstellingen .....98-103

5.1 Optionele print
5.2 Zone & sensor
5.3 Verw.cap. Back-up
5.4 Vorstbeveiliging
5.5 Aansluiting buffertank
5.6 Bodemplaat-verw.
5.7 Alternatieve buitensensor
5.8 Bivalente aansluiting
5.9 Externe schakeling
5.10 Aansl zonnecollector
5.11 Externe foutmelding
5.12 Vraagsturing
5.13 Gereed voor SG
5.14 Externe compressor schakeling
5.15 Vloeistofcirculatie
5.16 Modeschakeling
5.17 Geforceerd verw.
5.18 Ontdooisignaal
5.19 Debiet pomp

6 Instell. installateur > Bedrijfsinstellingen .....103-107

6.1 Verw.
6.2 Koelen
6.3 Auto
6.4 Tapwater

7 Instell. installateur > Service instellingen .....107-108

7.1 Maximale pompsnelheid
7.2 Afpompen
7.3 Betondrogen
7.4 Service contactpers.

Reinigingsinstructies ....109

Problemen Oplossen 110-111

Informatie 112-113

Zorg ervoor dat het systeem juist is geïnstalleerd door een erkende dealer volgens de verstrekte instructies, voordat u het gaat gebruiken.

• De Panasonic lucht-naar-water warmtepomp is een split-systeem, bestaande uit twee units: een binnen- en een buitenunit. De binnenunit bestaat uit de hydromodule en een warmtapwatertank van 200 l.
• In deze bedieningshandleiding wordt uitgelegd hoe u het systeem met de binnen- en buitenunits bedient.
• Raadpleeg voor de bediening van andere producten, zoals de radiator, de externe thermocontroller en de units onder de vloer, de bedieningshandleiding van het betreffende product.
• Het systeem kan vergrendeld worden om te werken in de stand HEAT en de stand COOL uit te schakelen.
• De beschrijving van sommige functies in deze handleiding geldt misschien niet voor uw systeem.
• Er moet water worden gebruikt dat voldoet aan de Europese norm voor waterkwaliteit 98/83/EG. De levensduur van de tankunit is korter als grondwater (inclusief bronwater en putwater) wordt gebruikt.
• De tankunit mag niet worden gebruikt met kraanwater dat verontreinigingen bevat, zoals zout, zuren en andere onzuiverheden waardoor de tank en zijn onderdelen kunnen corroderen.
• Neem contact op met een erkende dealer bij u in de buurt voor meer informatie.

*1 Het systeem is beveiligd zodat het niet zonder de stand COOL kan worden gebruikt. De beveiliging kan worden verwijderd door een erkende installateur of onze erkende onderhoudspartners.

*2 Wordt alleen weergegeven als de stand COOL niet beveiligd is (Dat wil zeggen als de stand COOL beschikbaar is)

Systeemoverzicht

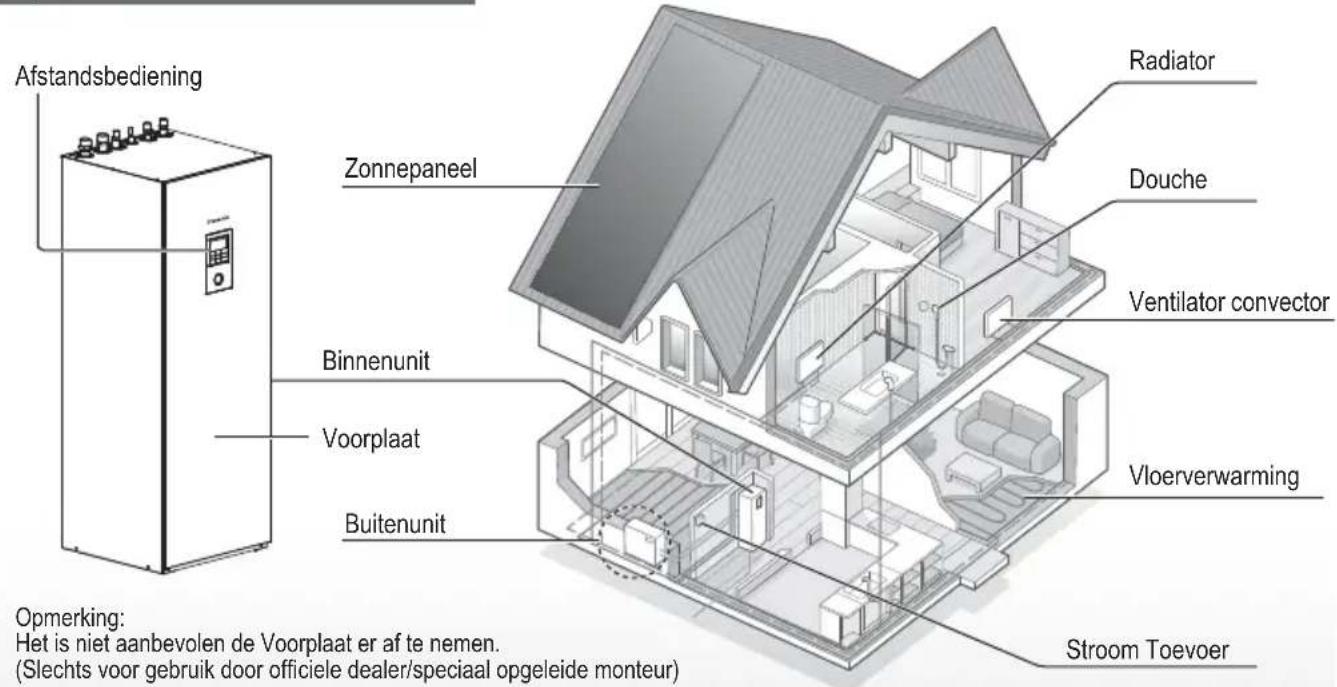

Afstandsbediening Zonnepaneel Binnenunit Voorplaat Buitenunit Radiator Douche Ventilator convector Vloerverwarming Sroom Toevoer Opmerking: Het is niet aanbevolen de Voorplaat er af te nemen. (Slechts voor gebruik door officiele dealer/speciaal opgeleide monteur)

Opmerking:
Het is niet aanbevolen de Voorplaat er af te nemen.
(Slechts voor gebruik door officiele dealer/speciaal opgeleide monteur)
De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat.
Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

Gebruiksomstandigheden

	WH-UD -serie WH-UX -serie				*1 KOELEN (CIRCUIT)
	VERWARMEN (TANK)	VERWARMEN (CIRCUIT)	VERWARMEN (TANK)	VERWARMEN (CIRCUIT)
Wateruitlaattemperatuur (°C) (Min. / Max.)	- / 65 *3	20 / 55 - / 65	*3	20 / 55 (onder omgevingstemperatuur -15 °C) *420 / 60 (boven omgevingstemperatuur -10 °C) *4	5 / 20
Omgevingstemperatuur buiten (°C) (Min. / Max.)	-20 / 35 -28 / 35 16 / 43

Wanneer de buitentemperatuur buiten het in de tabel vermelde temperatuurbereik ligt, zal de verwarmingscapaciteit aanzienlijk afnemen en zal de buitenunit door een beveiligingsvoorziening misschien niet meer functioneren.
De unit wordt automatisch heropgestart wanneer de buitentemperatuur terugkeert binnen het vermelde bereik.
*3 Boven 55 °C alleen mogelijk met gebruik van reserve-verwarming.
*4 Tussen een omgevingstemperatuur buiten van -10 °C en -15 °C, zal de wateruitlaattemperatuur geleidelijk verminderen van 60 °C naar 55 °C.

Houd u aan de volgende instructies zodat persoonlijk letsel, bij u of bij iemand anders, of materiële schade wordt voorkomen: Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassifi ceerd zoals hieronder is aangegeven: Het is niet de bedoeling dat dit apparaat toegankelijk is voor leken.

WAARSCHUWING

Met dit teken wordt u gewaarschuwd voor de dood of ernstig letsel.

VOORZICHTIG

Met dit teken wordt u gewaarschuwd voor letsel of schade aan eigendommen.

De op te volgen instructies worden aangeduid met de volgende symbolen:

Dit symbool verwijst naar een handeling die VERBODEN is.

Deze symbolen geven VERPLICHE acties aan.

WAARSCHUWING

Binnenunit En Buitenunit

Dit apparaat kan worden gebruikt door kinderen vanaf de leeftijd van 8 jaar en door personen met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring of kennis, als dat plaatsvindt onder toezicht of na instructie over het veilig gebruik van het apparaat en zij begrijpen welke risico's er zijn. Kinderen mogen niet met het apparaat spelen. Reiniging en door gebruiker uit te voeren onderhoud mag niet zonder toezicht door kinderen worden uitgevoerd.

Neem contact op met een erkende dealer of gespecialiseerde vakman voor het schoonmaken, repareren, installeren, verwijderen, demonteren of opnieuw installeren van de unit. Onjuiste installatie en behandeling kan lekkage, elektrische schokken of brand tot gevolg hebben.

Vraag een gekwalifi ceerde dealer of specialist voor eventueel te gebruiken koelmiddel. Het gebruik van koelmiddelen anders dan aangegeven kan schade aan het product, ongevallen en letsel veroorzaken, enz.

Gebruik geen hulpmiddelen om het ontdooiproces te versnellen en gebruik geen andere schoonmaakmiddelen dan door de fabrikant voorgeschreven. Elke ondeugdelijke methode of gebruik van ongeschikt materiaal kan schade aan het product, barsten en ernstig letsel veroorzaken.

Installeer de unit niet in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich niet aan deze instructie, dan kan dat brand tot gevolg hebben.

Pas op dat uw vingers of andere voorwerpen niet in de binnen- of buitenunit van de lucht-naar-water airconditioner terecht komen, de draaiende delen kunnen letsel veroorzaken.

Raak de buitenunit niet aan tijdens onweer, het zou kunnen leiden tot een elektrische schok.

Ga niet op het apparaat zitten of staan, omdat u per ongeluk zou kunnen vallen.

Installeer de binnenunit niet buiten. Deze unit is uitsluitend ontworpen voor installatie binnen.

Stroom Toevoer

Voorkom oververhitting of brand, gebruik niet een snoer waarin

wijzigingen zijn aangebracht of dat uit meerdere stukken is samengesteld of een verlengsnoer of een snoer van onbekende herkomst.

Om oververhitting, brand of elektrische schokken te voorkomen:

• Sluit geen andere apparaten aan op hetzelfde stopcontact.
• Bedien het apparaat niet met natte handen.
• Laat geen knikken in het stroomsnoer komen.

Als het netsnoer beschadigd is, moet deze door de fabrikant, een onderhoudsmonteur of een vergelijkbaar gekwalifi ceerd persoon vervangen worden om mogelijk risico te voorkomen.

Deze unit is voorzien van een aardlekautomaat / aardlekschakelaar. Vraag een erkende dealer om de aardlekautomaat / -schakelaar regelmatig na te kijken, in het bijzonder na installatie, inspectie en onderhoud. Storing van de aardlekautomaat / -schakelaar kan een elektrische schok en/of brand veroorzaken.

U wordt ten zeerste geadviseerd de apparatuur ter plaatse te installeren met een reststroomonderbreker zodat een elektrische schok en/of brand wordt voorkomen.

Ontkoppel alle stroomcircuits voordat u aansluitcontacten opent of manipuleert.

Stop gebruik van het product als u een abnormaliteit of een storing opmerkt en ontkoppel de stroomtoevoer.

(Risico op rook/brand/elektrische schok) Voorbeelden van abnormaliteit/storing

• De aardlekautomaat / -schakelaar schakelt vaak uit.
• U ruikt een brandgeur.
• U merkt een abnormaal geluid of trillingen op in de unit.
• Er lekt heet water uit de binnenunit. Neem onmiddellijk contact op met uw plaatselijke leverancier voor onderhoud/reparatie.

Draag handschoenen tijdens inspectie en onderhoud.

Deze apparatuur moet worden geaard om te voorkomen dat een elektrische schok of brand ontstaat.

Voorkom elektrische schokken door de stroomvoorziening uit te schakelen:

-Voordat de apparatuur wordt gereinigd of nagezien.
-Wanneer de apparatuur lange tijd niet wordt gebruikt.

Dit toestel heeft meerdere toepassingen. Ontkoppel de stroomtoevoer volledig voordat u een aansluitpunt in de binnenunit opent of manipuleert om een elektrische schok, verbranding en/of dodelijke verwonding te voorkomen.

VOORZICHTIG

Binnenunit En Buitenunit

Was de interne unit niet met water, benzeen, thinner of schuurpoeder om schade en roest bij de unit te vermijden.

Installeer de unit niet dicht bij brandgevaarlijke materialen of in een badkamer. Anders kan de unit een elektrische schok en/of brand veroorzaken.

Raak de scherpe aluminium vin niet aan; scherpe delen kunnen blessures veroorzaken.

Gebruik het systeem niet tijdens sterilisatie om verbranding door heet water of oververhitting van douchewater te voorkomen.

Haal de unit niet uit elkaar om schoon te maken. Hierdoor voorkomt u letsel.

Stap niet op een bank die niet stevig staat. Zo voorkomt men letsel.

Zet geen vaas of object met water op de unit. Water kan de unit binnendringen en de kwaliteit van de isolatie verslechteren. Dit kan tot een elektrische schok leiden.

Voorkom lekkend water door te zorgen dat de aftapslang:

-Goed aangesloten is,
-Uit de buurt van dakgoten en containers loopt of,
-Niet ondergedompeld is in water

Na een lange periode van gebruik of ook gebruik met brandbare apparatuur, moet u de ruimte goed luchten.

Controleer, wanneer u de apparatuur lange tijd hebt gebruikt, dat het installatierek nog in goede staat is, zodat u er zeker van kunt zijn dat de unit niet kan vallen.

Afstandsbediening

Maak de afstandsbediening niet nat. Als dit toch nat wordt, kan dat een elektrische schok en/of brand veroorzaken.

Druk de toetsen van de afstandsbediening niet in met een hard en scherp voorwerp. Dit kan schade aan de unit toebrengen.

Maak de afstandsbediening niet schoon met water, wasbenzine, thinner of een schuurmiddel.

Voer niet zelf inspecties of onderhoud uit aan de afstandsbediening. Neem contact op met een erkende dealer om persoonlijk letsel veroorzaakt door onjuiste bediening te voorkomen.

Knoppen en scherm van de afstandsbediening

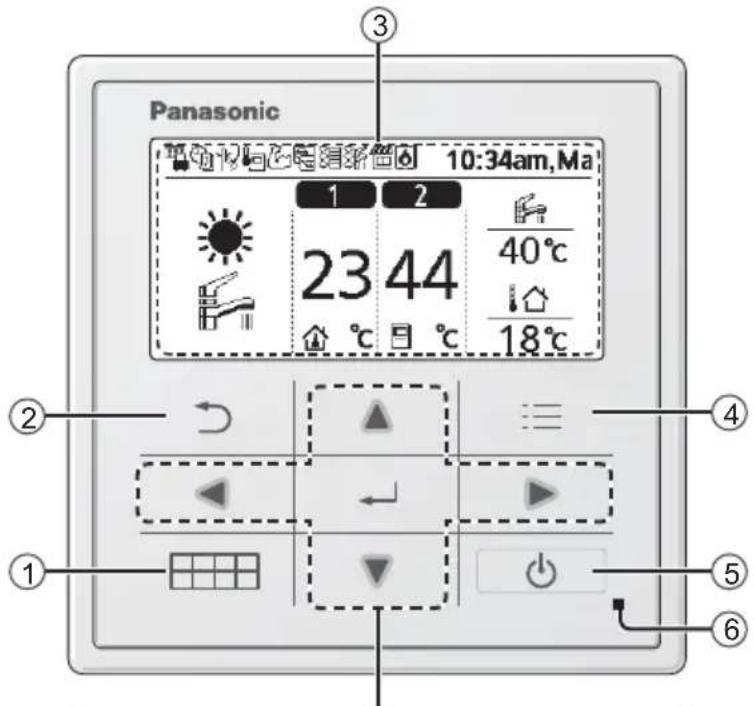

Knoppen / Controlelampjes

Snelmenu-knop

① (Zie voor meer details de aparte snelmenuhandleiding.)
② Terug-knop Gaat terug naar het vorige scherm.
③LCD-scherm
④ Hoofdmenu-knop Voor het instellen van de functies.
⑤ AAN/UIT-knop Start/stopt de werking.
⑥ Controlelampje bediening Brandt tijdens de werking, knippert bij alarm.

Selecteert een onderdeel.

Omhoog Links Rechts Omlaag

Enter-knop

Bevestigt het gekozen onderdeel.

Druk in het midden

Geen handschoenen

Knoppen en scherm van de afstandsbediening

10:34am,Ma ① ② ③ ④ 23 44 ⑤ 40°C ⑥ 18°C

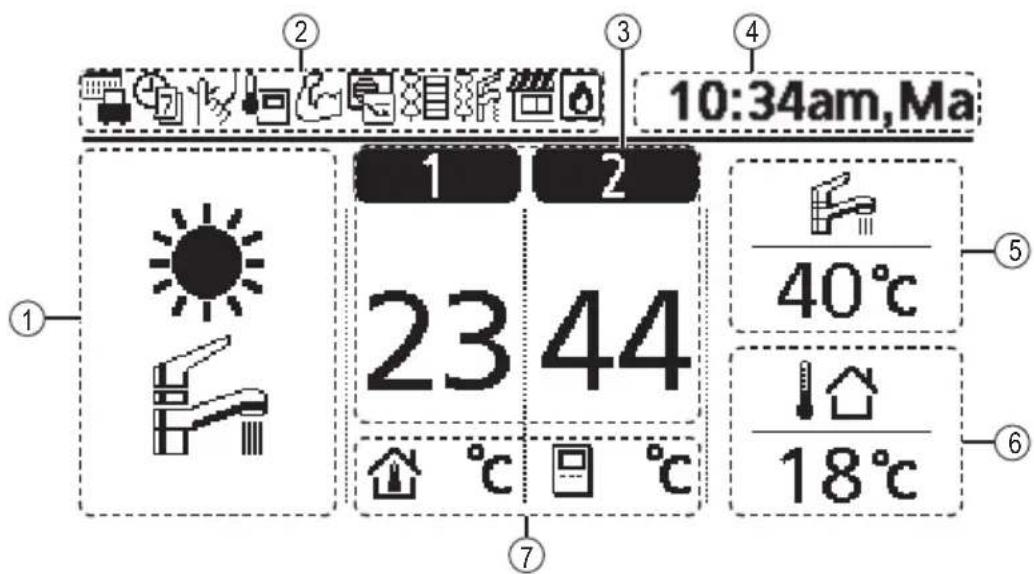

Scherm

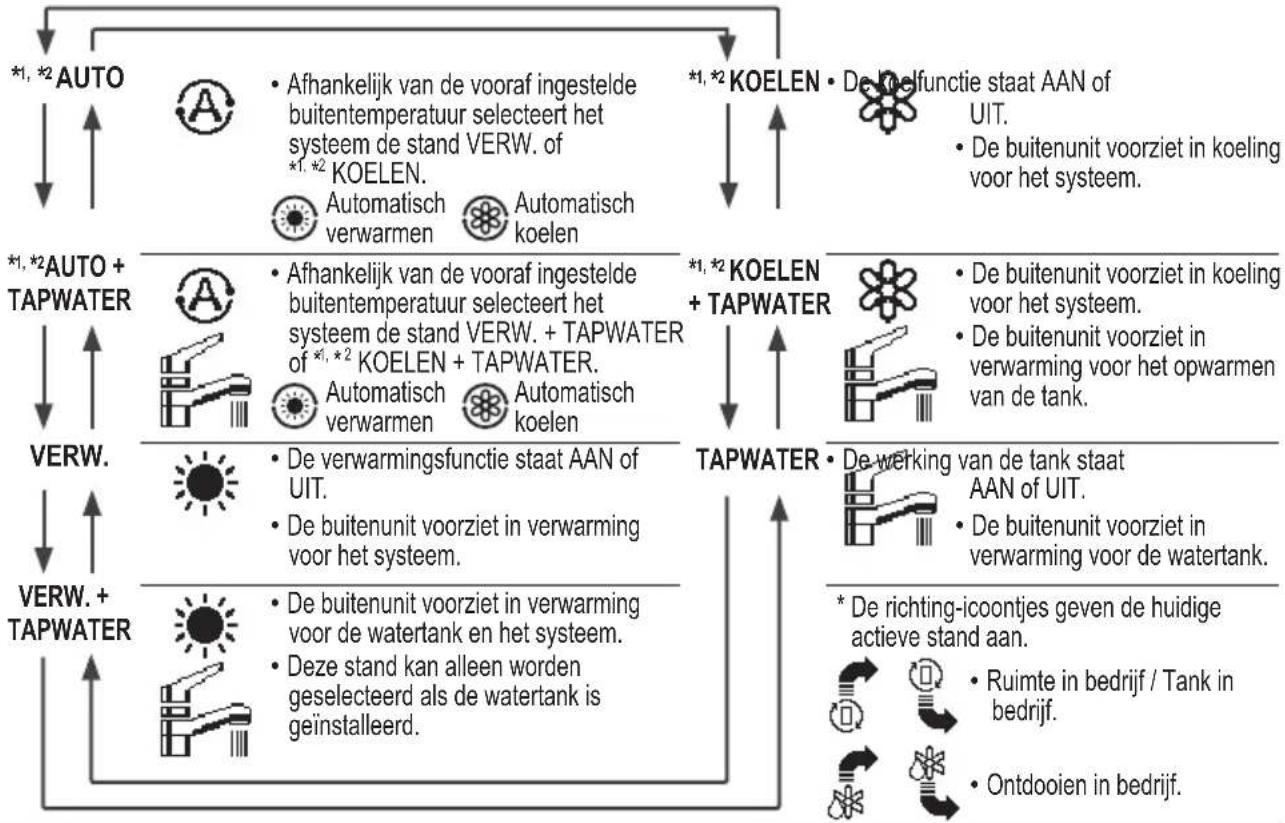

Standkeuze

Functie-icoontjes

De bedrijfstoestand wordt weergegeven. Icoontje wordt niet weergegeven (ook bij scherm UIT) als de functie UIT staat, met uitzondering van het week-timer icoontje.

Vakantiestand ingeschakeld Weeknlmerstand ingeschakeld Slaapstand ingeschakeld

Zone: Ruimtethermostaat → Interne sensor ingeschakeld Extra vermogen stand ingeschakeld Vraagbesturing of Gereed voor SG of SHP ingeschakeld

Ruimteverwarming ingeschakeld Tankverwarming ingeschakeld Zompepanelen ingeschakeld

Bivalente werking ingeschakeld (Boiler)

*1 Het systeem is beveiligd zodat het niet zonder de stand COOL kan worden gebruikt. De beveiliging kan worden verwijderd door een erkende installateur of onze erkende onderhoudspartners.

*2 Wordt alleen weergegeven als de stand COOL niet beveiligd is (Dat wil zeggen als de stand COOL beschikbaar is).

③Temperatuur van elke zone
④Tijd en dag
⑤Temperatuur watertank
⑥Buitentemperatuur
⑦Type sensor/ lcoontjes ingestelde temperatuur

Watertemperatuur → Compensatiecurve Ruimtethermostaat → Extern

Watertemperatuur → Direct Ruimtethermostaat → Intern

Alleen zwembad

Ruimtethermistor

Initialisering

Voordat de diverse menu-instellingen worden geconfigureerd, moet u eerst de afstandsbediening opstarten door de taal te kiezen en de datum en tijd in te stellen.

Als de stroom voor het eerst wordt ingeschakeld, wordt automatisch het instellingsscherm getoond. Het kan ook ingesteld worden door een persoonlijke instelling in het menu.

Kiezen van de taal

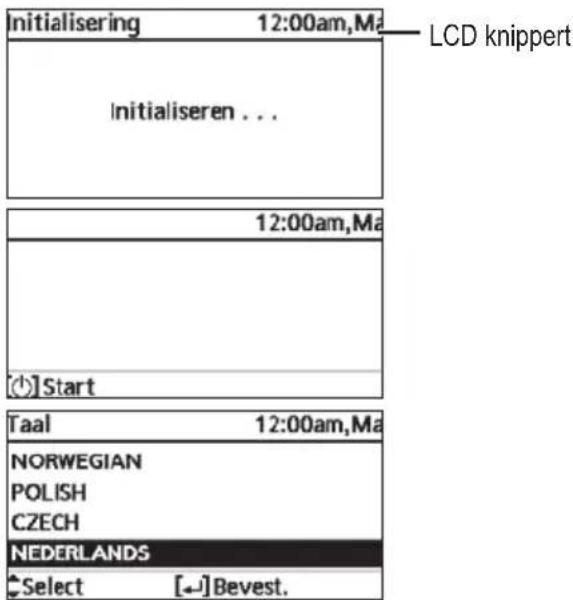

Wacht terwijl het scherm opstart.

Zodra het scherm is opgestart, verandert het naar het normale scherm.

Als een willekeurige knop wordt ingedrukt, verschijnt het scherm voor de taalinstellingen.

① Loop met ▼ en ▲ door het menu en kies de taal.
② Druk op om de keuze te bevestigen.

Instellen van de klok

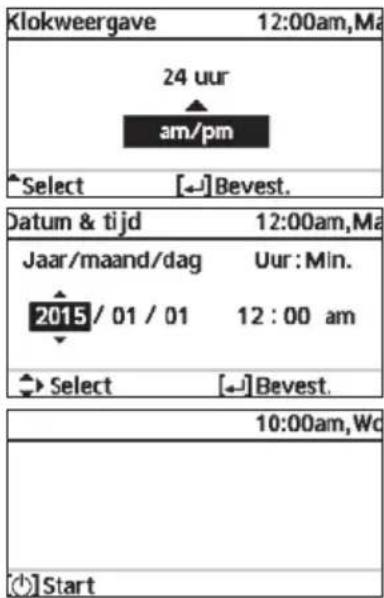

① Kiesmet ▼ of hoe de tijd moet worden weergegeven, hetzij 24- of 12-uursnotatie (bijv. 15:00 of 3:00).
② Druk op om de keuze te bevestigen.
③ Gebruik ▼ en ▲m het jaar, de maand, dag, uur en minuten te kiezen. (Selecteer en beweeg met ▶en druk op voorbevestiging.)
④ Zodra de tijd is ingesteld, wordt de tijd en dag op het scherm weergegeven zelfs als de afstandsbediening UIT staat.

Initialisering 12:00am,Ma LCD knippert Initialiseren . . . 12:00am,Ma [+]Start Taal 12:00am,Ma NORWEGIAN POLISH CZECH NEDERLANDS Select [+/-]Bevest.

Klokweergave 12:00am,Ma 24 uur am/pm Select [←]Bevest. Datum & tijd 12:00am,Ma Jaar/maand/dag Uur:Min. 2015/01/01 12:00 am Select [←]Bevest. 10:00am,Wc Start

Snelmenu

Nadat de eerste instellingen afgerond zijn, kunt u een snelmenu kiezen uit de volgende opties en de instellingen bewerken.

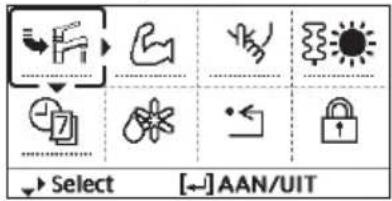

① Druk op □□□ om het snelmenu weer te geven.

Extra vermogen Geluidsreductie Geforceerd verw.

Week-timer Forceren ontelsten Reset foutmelding Vergrendel R/C

② Gebruik ▲ om het menu te kiezen.
③ Druk op om het geselecteerde menu aan/uit te zetten.

Menu's

Voor gebruiker

Kies de menu's en bepaal de instellingen in overeenstemming met het aanwezige systeem in huis. Alle eerste instellingen moeten door een bevoegde dealer of een vakman worden uitgevoerd. Het is aanbevolen dat alle wijzigingen van de eerste instellingen ook door een bevoegde dealer of vakman worden uitgevoerd.

• Na de eerste instellingen kunt u deze handmatig aanpassen.
• De eerste instellingen blijven actief totdat de gebruiker deze wijzigt.
• De afstandsbediening kan voor meerdere installaties worden gebruikt.
• Zorg ervoor dat het controlelampje van de bediening UIT staat voordat u instellingen wijzigt.
• Mogelijk werkt het systeem niet juist als het niet goed is ingesteld. Vraag advies aan een offi ciële dealer.

Voor weergave van het :

Voor het kiezen van het menu: ▲ ▼ ◀ ▶

Voor bevestiging van het gekozen onderdeel:

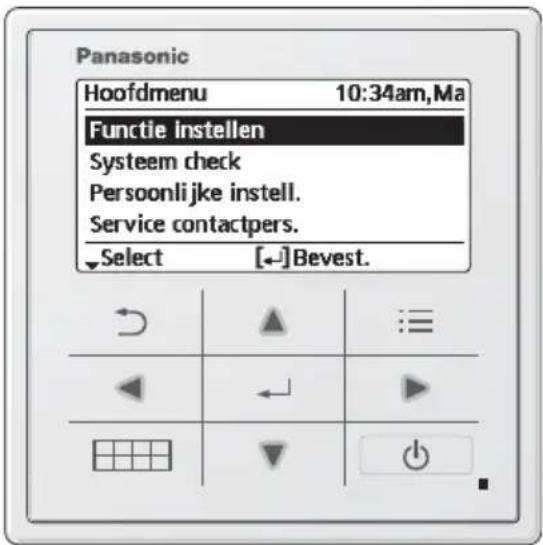

Panasonic Hoofdmenu 10:34am,Ma Functie Instellen Systeem check Persoonlijke instell. Service contactpers. Select [←]Bevest.

*1 Het systeem is beveiligd zodat het niet zonder de stand COOL kan worden gebruikt. De beveiliging kan worden verwijderd door een erkende installateur of onze erkende onderhoudspartners.
*2 Wordt alleen weergegeven als de stand COOL niet beveiligd is (Dat wil zeggen als de stand COOL beschikbaar is).

Menu	Standaard instelling	Instellingsopties / Weergave
1 Functie instellen
1.1 > Week-timer
Zodra de week-timer is ingesteld, kan een gebruiker dit aanpassen in het snelmenu.Voor een dag kunnen er max.6 schema's voor de werking worden ingesteld.Niet beschikbaar als voor de verwarming-koeling schakeling "Ja" is geselecteerd of als forceren verwarming aan staat.	TimerinstellingSelecteer de dag van de week en stel de benodigde schema's in (tijd / Functie AAN/UIT / stand).	Week-timer 10:34am,MaZo Ma Di Wo Do Vr Za1. 8:00am Aan 40°C2. 12:00pm Aan 24/28°C 40°C3. 1:00pm Aan 12/10°C↔Dag ▼Timer [-→]Bewerken
	Timer kopieSelecteer de dag van de week.
Menu	Standaard instelling	Instellingsopties / Weergave
1.2 >Vakantie-timer
Om energie te besparen kunt u voor een vakantieperiode instellen dat het systeem uitgezet wordt of de temperatuur in deze periode verlaagd wordt.	UIT	Aan UT
	>Aan
	Begin en einde van de vakantie.Dag en tijd.		Vakantie: Eind 10:34am,MaJaar/maand/dag Uur : Min. 2015/01/07 10:00 am Select [-]Bevest.
	UIT of verlaagde temperatuur.
• De instelling van de week-timer kan tijdelijk niet beschikbaar zijn tijdens het instellen van de vakantie-timer, maar wordt weer ingeschakeld als vakantie-timer is afgerond.
1.3 >Geluidsreductie-tim.
Voor een stille werking tijdens de ingestelde periode.Er kunnen 6 schema's worden ingesteld.Niveau 0 betekent dat de stand uit staat.	Tijd voor start van de stille stand:Dag en tijd.		Geluidsreductie 10:34am,MaTimer Tijd Niv.1 8:00 am 02 5:00 pm 13 11:00 pm 3Select [-]Bewerken
	Niveau van de stilte:0 ~ 3
1.4 >Vrijg. back-up heat.
Voor het AAN- of UITzetten van de ruimteverwarming.	UIT	Aan UIT
1.5 >Tankverwarming
Voor het AAN- of UITzetten van de tankverwarming.	UIT	Aan UIT
1.6 >Sterilisatie
Voor het AAN- of UITzetten van de automatische sterilisatie.	Aan	Aan UIT
• Gebruik het systeem niet tijdens de sterilisatie om brandwonden door heet water of oververhitting van een douche te voorkomen.• Vraag een erkende dealer de hoogte van de instellingen voor de sterilisatiefunctie te bepalen in overeenstemming met plaatselijke wetgeving en voorschriften.
1.7 >Mode tapw. (Warmtapwater)
Voor het instellen van warmtapwater op de stand standaard of slim.• De stand standaard heeft een kortere opwarmtijd van de warmtapwatertank. Daarentegen duurt in de stand slim het opwarmen van warmtapwater langer, maar met een lager energieverbruik.	Standaard	Standaard Smart
Voor het instellen van de tanksensor op boven of midden.• Keuze van de tanksensor op boven vertraagt de start van het opwarmen van de tank en vermindert het stroomverbruik. Verander deze keuze naar “midden” als er onvoldoende warm water is.	Boven	Boven Midden
2 Systeem check
2.1 > Energiemonitor
Grafi ek van het huidige of historische energieverbruik opwekking of COP.	HuidigKiezen en ophalen.		Totaal verbruik (1 jaar)0.0 kWh1 Jaar 11231415161718191011112 MrdJan, 2015: 0.0 kWh Ongev.Maand Mode
	Historische grafi ekKiezen en ophalen.
• COP = Prestatiecoëffi ciënt.• Voor de historische grafiek kunt u kiezen uit 1 dag/1 week/1 jaar.• U kunt het energieverbruik (kWh) ophalen van verwarming, *1, *2 koeling, tank en totaal.• Het totale energieverbruik is een schatting op basis van AC 230 V en kan verschillen van de werkelijke waarde zoals gemeten door precisieapparatuur.
2.2 > Systeeminformatie
Toont alle systeeminformatie in elke ruimte.	Actuele systeeminformatie van 10 onderdelen:Retour / Aanvoer / Zone 1 / Zone 2 / Tapwater / Buffertank / Zonnecol. / Zwembad / Compressorfreq. / Debiet pomp Kiezen en ophalen.		Systeeminformatie 10:34am, Ma1. Retour : 0°C2. Aanvoer : 0°C3. Zone 1 : 0°C4. Zone 2 : 0°CPágina
2.3 > Fout geschiedenis
• Zie hoofdstuk probleemoplossing voor foutcodes.• De laatste foutcode wordt bovenaan weergegeven.	Kiezen en ophalen.		Fout geschiedenis 10:34am, Ma1. --2. --3. --4. --[--] Wis geschiedenis
2.4 > Compressor
Toont de prestaties van de compressor.	Kiezen en ophalen.		Compressor 10:34am, Ma1. Huidige freq. : 0 Hz2. Teller (AAN-UIT) : 03. Totale tijd AAN : 0 h[→] Terug
2.5 > Verwarmer
Totale aantal uren dat back-up verwarming/tankverwarming AAN staat.	Kiezen en ophalen.		Verwarmer 10:34am, MaTotale tijd AAN: 0h3. : 0h[→] Terug
3 Persoonlijke instell.
3.1 > Toetsgeluid
Zet het geluid voor de bediening AAN/UIT.	Aan	AanUIT
3.2 > Contrast LCD
Instelling van het contrast van het scherm.	3		Contrast LCD 10:34am, MaLaag HoogSelect [--] Bevest.

Menu		Standaard instelling	Instellingsopties / Weergave
3.3	> Achtergrondverl.
	Stelt de tijd in hoe lang de achtergrondverlichting van het scherm brandt.	1 min
			Achtergrondverl. 10:34am,Ma
			UIT 5 min
			15 sec 10 min
			1 min
			Select [-]Bevest.
3.4	> Achtergr. verlichting
	Stelt de helderheid van de achtergrondverlichting van het scherm in.	4
			Achtergr. verlichting 10:34am,Ma
			Donker Helder
			Select [-]Bevest.
3.5	> Klokweergave
	Stelt het type klokweergave in.	24 uur
			Klokweergave 10:34am,Ma
			24 uur am/pm
			Select [-]Bevest.
3.6	> Datum & tijd
	Stelt de huidige datum en tijd in.	Jaar / maand / dag / Uur / Min.	Datum & tijd 10:34am,Ma
			Jaar/maand/dag Uur :Min.
			2015/01/07 10:00 am
			Select [-]Bevest.
3.7	> Taal
	Stelt de weergavetaal voor het bovenste scherm in.	ENGLISH / FRANÇAIS / DEUTSCH / ITALIANO / ESPAÑOL / DANISH / SWEDISH / NORWEGIAN / POLISH / CZECH / NEDERLANDS / TÜRKÇE / SUOMI / MAGYAR / SLOVENŠČINA / HRVATSKI / LIETUVIU	Taal 10:34am,Ma
	• Voor Grieks, zie de Engelse versie.		NORWEGIAN POLISH CZECH NEDERLANDS
			Select [-]Bevest.
3.8	> Wachtwoord ontgr.
	Wachtwoord van 4 cijfers voor alle instellingen.	0000
			Wachtwoord ontgr. 10:34am,Ma
			0000
			Select [-]Bevest.
4	Service contactpers.
4.1	> Cont.per 1 / Cont.per 2
	Vooraf ingestelde nummer van de contactpersoon voor de installateur.	Kiezen en ophalen.	Service instellingen 10:34am,Ma
			Cont.per 1
			Naam : Bryan Adams
			08812345678
			Select
5 Instell. installateur Systeeminstellingen
5.1 >Optionele print
Voor aansluiting van een extern PCB dat nodig is voor onderhoud.		Nee
• Als er een extern PCB wordt aangesloten (optioneel), zal het systeem de volgende aanvullende functies hebben:1 Aansluiting buffertank en besturing van de functie en temperatuur.2 Besturing van 2 zones (inclusief zwembad en de verwarmingsfunctie van het water daarin).3 Besturing zonnepanelen (de zonnepanelen die op de warmtapwatertank of de buffertank zijn aangesloten).• Warmtapwater is niet van toepassing voor de modellen WH-ADC.4 Externe compressor schakeling.5 Externe foutmelding.6 Besturing gereed voor Smart Grid.7 Vraagbesturing.8 Warmte-koude schakeling.
5.2 >Zone & sensor
Voor het selecteren van de sensoren en de keuze tussen 1-zone of 2-zone systeem.		Zone	Zone & sensor 10:34am, Ma
		• Na keuze van een 1- of 2-zone systeem gaat u verder met de keuze tussen kamer of zwembad.• Als zwembad wordt geselecteerd, moet de temperatuur voor △T worden gekozen tussen 0 °C ~ 10 °C.	ZoneZone1 systeemZone 2 systeemSelect [←]Bevest.
		Sensor	Zone & sensor 10:34am, Ma
		* Voor de ruimtethermostaat is er een verdere keuze tussen intern of extern.	SensorWatertemperatuurRuimtethermostaatRuimtesensorSelect [←]Bevest.
5.3 >Verw.cap. Back-up
Om het vermogen van de verwarming te verminderen als dat te hoog is.*3 kW / 6 kW / 9 kW* Opties voor kW variëren afhankelijk van het model.			Verw.cap. Back-up 10:34am, Ma3 kW6 kWSelect [←]Bevest.
5.4 >Vorstbeveiliging
Voor het in- of uitschakelen van de vorstbeveiliging als het systeem UIT staat.		Ja	JaNee
Menu		Standaard instelling	Instellingsopties / Weergave
5.5	>Aansluiting buffertank
	Voor de aansluiting van de tank op het systeem en als JA is gekozen om T temperatuur in te stellen.	Nee
		>Ja
	• Bij de optionele PCB-aansluiting moet JA worden gekozen om deze functie te gebruiken.• Als de optionele PCB-aansluiting niet is geselecteerd, zal deze functie niet op het scherm verschijnen.	5 °C	Stel T in voor buffertankBuffertank 10:34am,M T voor buffertankBereik: (0°C~10°C)Stap: ±1°C Select [-J]Bevest.
5.6	>Bodemplaat-verw.
	Voor het selecteren of de optionele onderplaat-verwarming wel of niet is aangesloten.* Type A -De onderplaat-verwarming wordt alleen tijdens het ontdooien ingeschakeld.* Type B -De onderplaat-verwarming wordt ingeschakeld als de omgevingstemperatuur buiten 5 °C of lager is.	Nee	JaNee
		>Ja
		A	Stel type onderplaat-verwarming in*.Type bodempl.verw. 10:34am,MABSelect [-J]Bevest.
5.7	>Alternatieve buitensensor
	Voor het selecteren van een alternatieve buitensensor.	Nee	JaNee
5.8	>Bivalente aansluiting
	Voor het selecteren om de bivalente aansluiting in of uit te schakelen.	Nee	JaNee
	>Ja
	Voor het selecteren van het automatische besturingsschema of het besturingsschema invoer gereed voor SG.* Deze selectie wordt alleen weergegeven als de optionele printplaataansluiting op ja is ingesteld.	Auto	AutoGereed voor SG
Selectie van een tweevoudige aansluiting biedt de mogelijkheid een aanvullende warmtebron te gebruiken, zoals een boiler om de buffertank en warmtapwatertank te verwarmen als de capaciteit van de warmtepomp onvoldoende is door lage buitentemperaturen. De tweevoudige functie kan worden ingesteld als afzonderlijke stand (warmtepomp en boiler werken afwisselend) of gelijktijdige stand (zowel warmtepomp als boiler werken gelijktijdig) of in geavanceerd gelijktijdige stand (warmtepomp werkt en boiler schakelt in voor buffertank en/ of warmtapwater afhankelijk van de instelopties van het besturingsschema.	> Ja > Auto
	-5 °C	Stel de buitentemperatuur in voor het AANzetten van de tweevoudige aansluiting.	Bivalente aansluiting 10:34am,MaZet AAN: Buitentemp.Bereik: (-15°C~35°C)Stap: ±1°C Select [-/-]Bevest.
	Ja > Na selectie van de buitentemperatuur
	Bivalent regeling		Bivalente aansluiting 10:34am,Ma
	Alternatief / Parallel / Geavanceerd parallel		Bivalent regeling
	• Selecteer geavanceerd gelijktijdig voor het tweevoudige gebruik van de tanks.		AlternatiefParallelGeavanceerd parallelSelect [-/-]Bevest.
	Bivalent regeling > Alternatief
	UIT	Optie om de externe pomp tijdens de bivalente werking op AAN of UIT in te stellen. Stel dit in op AAN als het systeem alleen een bivalente aansluiting heeft.	Bivalente aansluiting 10:34am,MaExterne pompAan▲UIT▲Select [-/-]Bevest.
	Bivalent regeling > Geavanceerd parallel
	Verw. Keuze van de tank.		Bivalente aansluiting 10:34am,MaGeavanceerd parallelVerw.TapwaterSelect [-/-]Bevest.
	“Verw.” betekent buffertank en “Tapwater” betekent warmtapwatertank.
	Bivalent regeling > Geavanceerd parallel > Verw. > Ja
	• De buffertank wordt alleen na het selecteren van “Ja” geactiveerd.		Bivalente aansluiting 10:34am,MaGeavanceerd parallel: Verw.JaNeeSelect [-/-]Bevest.
	-8 °C	Stel de temperatuurdrempel in waarbij de tweevoudige warmtebron ingeschakeld wordt.	Bivalente aansluiting 10:34am,MaStart verw: SetpointBereik: (-10°C-0°C)Stap: ±1°C -8 °CSelect [-/-]Bevest.
	0:30	Vertragingstijd voor start van de tweevoudige warmtebron (in uren en minuten).	Bivalente aansluiting 10:34am,MaStart verw: VertragingstijdBereik: (0:00~1:30)Stap: ±0:05 Select [-/-]Bevest.
	-2 °C	Stel de temperatuurdrempel in waarbij de tweevoudige warmtebron uitgeschakeld wordt.	Bivalente aansluiting 10:34am,MaStop verw.: SetpointBereik: (-10°C-0°C)Stap: ±1°C Select [-/-]Bevest.

Menu			Standaard instelling	Instellingsopties / Weergave
			0:30	Vertragingstijd voor het stoppen van de tweevoudige warmtebron (in uren en minuten).Bivalente aansluiting 10:34am, Ma Stop verw.: Vertragingstijd Bereik: (0:00~1:30) Stap: ±0:05Select [--]Bevest.
			Bivalent regeling >Geavanceerd parallel >Tapwater >Ja
			• De warmtapwatertank wordt alleen na het selecteren van "Ja" geactiveerd.	Bivalente aansluiting 10:34am, Ma Geavanceerd parallel: Tapwater JaNeeSelect [--]Bevest.
			0:30	Vertragingstijd voor start van de tweevoudige warmtebron (in uren en minuten).Bivalente aansluiting 10:34am, Ma Tapwater: Vertragingstijd Bereik: (0:30~1:30) Stap: ±0:05Select [--]Bevest.
Volg onderstaande invoeromstandigheden voor invoerbesturing gereed voor SG bij een bivalent systeem.			>Ja>Gereed voor SG
			UIT	Optie om de externe pomp tijdens de bivalente werking op AAN of UIT in te stellen. Stel dit in op AAN als het systeem alleen een bivalente aansluiting heeft.Bivalente aansluiting 10:34am, Ma Externe pompAanUITSelect [--]Bevest.
5.9 > Externe schakeling
			Nee	JaNee
5.10 > Aansl zonnecollector
• Bij de optionele PCB-aansluiting moet JA worden gekozen om deze functie te gebruiken.• Als de optionele PCB-aansluiting niet is geselecteerd, zal deze functie niet op het scherm verschijnen.• Warmtapwater is niet van toepassing voor de modellen WH-ADC.			Nee	JaNee
			>Ja
			Buffertank Keuze van de tank.	Aansl zonnecollector 10:34am, Ma BuffertankWarmtapwatertankSelect [--]Bevest.
			>Ja >Na keuze van de tank
			10 °C	Stel △T in voor AAN-temperatuur.Aansl zonnecollector 10:34am, Ma Zet △T AAN Bereik: (6°C~15°C) Stap: ±1°C Select [--]Bevest.
Menu		Standaard instelling	Instellingsopties / Weergave
		>Ja >Na keuze van de tank >Tvoor AAN-temperatuur
		5°C	Stel △T in voor UIT-temperatuurAansl zonnecollector 10:34am,MaZet △T UITBereik: (2°C~9°C)Stap: ±1°C Select [-]Bevest.
		>Ja >Na keuze van de tank >Tvoor AAN-temperatuur>Tvoor UIT-temperatuur
		5°C	Stel vorstvrij-temperatuur inAansl zonnecollector 10:34am,MaVorstbeveiligingBereik: (-20°C~10°C)Stap: ±1°C Select [-]Bevest.
		>Ja >Na keuze van de tank >Tvoor AAN-temperatuur>Tvoor UIT-temperatuur Na instelling van de vorstvrij-temperatuur
		80°C Stel hoge limiet in	Aansl zonnecollector 10:34am,MaMax. temperatuurbereik: (70°C~90°C)Stap: ±5°C Select [-]Bevest.
5.11	>Externe foutmelding
		Nee
5.12	>Vraagsturing
		Nee
5.13	>Gereed voor SG
		Nee
		>Ja
		120%	Capaciteit (1) & (2) of warmtapwater (in %), verwarming (in %) en koeling (in °C)Gereed voor SG 10:34am,MaCapaciteit [1-0]: TapwaterBereik: (50%~150%)Stap: ±5% Select [-]Bevest.
5.14	>Externe compressor schakeling
		Nee	Ja
5.15	>Vloeistofcirculatie
	Voor het selecteren tussen water en glycol in het circulatiesysteem.	Water	Vloeistofcirculatie 10:34am,MaGlycolSelect Invest.
5.16	> Modeschakeling
		Nee	JaNee
5.17	>Geforceerd verw.
	Om verwarmen geforceerd op handmatig (standaard) of automatisch aan te zetten.	Handm	Geforceerd verw. 10:34am, MaAutoHandmSelect [-J]Bevest.
5.18	>Ontdooisignaal
	Voor het inschakelen van het ontdooisignaal en de ventilator tijdens het ontdooien te stoppen. (Als het ontdooisignaal op ja is ingesteld, is de bivalente functie niet voor gebruik beschikbaar)	Nee	JaNee
5.19	> Debiet pomp
	Voor het instellen van variabele besturing van de stromingspomp of het regelen van de besturing van de pompcapaciteit.	T	T Max. flow

6 Instell. installateur Bedrijfsinstellingen
Voor toegang tot de vier belangrijkste functies en standen.	4 hoofdstandenVerw. / *1, *2 Koelen / *1, *2 Auto / Tapwater		Bedrijfsinstellingen 10:34am,MaVerw.KoelenAutoTapwaterSelect [←]Bevest.
6.1 > Verw.
Om diverse water- en omgevingstemperaturen voor verwarming in te stellen.	Watertemperatuur verwarmen / Buitentemp. voor verwarm. UIT / △T Aanvoer-retour / Verwarmer AAN/UIT		Bedrijfsinstellingen 10:34am,MaVerw.Watertemperatuur verwarmenBuitentemp. voor verwarm. UIT△T Aanvoer-retourSelect [←]Bevest.
	> Watertemperatuur verwarmen
	Stooklijn verw.	VerwarmingAAN-temperaturen in de compensatiecurve of met directe ingave.	Bedrijfsinstellingen 10:34am,Ma△T: Watertemp.Stooklijn verw.DirectSelect [←]Bevest.

*1 Het systeem is beveiligd zodat het niet zonder de stand COOL kan worden gebruikt. De beveiliging kan worden verwijderd door een erkende installateur of onze erkende onderhoudspartners.

*2 Wordt alleen weergegeven als de stand COOL niet beveiligd is (Dat wil zeggen als de stand COOL beschikbaar is).

Menu	Standaard instelling	Instellingsopties / Weergave
	> Watertemperatuur verwarmen > Stooklijn verw.
	X-as: -5 °C, 15 °CY-as: 55 °C, 35 °C	Geef de 4 temperatuurpunten in (2 op de horizontale X-as, 2 op de verticale Y-as).	ΔT: Watertemp.:Zone1
	• Temperatuurbereik: X-as: -20 °C ~ 15 °C, Y-as: Zie hieronder.• Temperatuurbereik voor de ingave Y-as:1. Model WH-UD: 20 °C ~ 60 °C2. Model WH-UH & back-upverwarming is ingeschakeld: 25 °C ~ 65 °C3. Model WH-UH & back-upverwarming is uitgeschakeld: 35 °C ~ 65 °C4. Model WH-UX: 20 °C ~ 60 °C• Als 2-zone systeem is geselecteerd, moeten de 4 temperatuurpunten ook voor zone 2 worden ingegeven.• “Zone1” en “Zone2” verschijnen bij een 1-zone systeem niet op het scherm.
	> Watertemperatuur verwarmen > Direct
	35 °C	Temperatuur voor verwarming AAN	Bedrijfsinstellingen 10:34am,MaΔT: Watertemp.:Zone2Bereik: (20°C~60°C)Stap: ±1°C Select [-]Bevest.
	• Min. ~ max. bereik heeft de volgende voorwaarden:1. Model WH-UD: 20 °C ~ 60 °C2. Model WH-UH & back-upverwarming is ingeschakeld: 25 °C ~ 65 °C3. Model WH-UH & back-upverwarming is uitgeschakeld: 35 °C ~ 65 °C4. Model WH-UX: 20 °C ~ 60 °C• Als een 2-zone systeem is geselecteerd, moeten de instelwaarden voor de temperatuur voor zone 2 worden ingegeven.• “Zone1” en “Zone2” verschijnen bij een 1-zone systeem niet op het scherm.
	>Buitentemp. voor verwarm. UIT
	24 °C	Temperatuur voor verwarming UIT	Bedrijfsinstellingen 10:34am,MaVerwarming uit: Buitentemp.Bereik: (5°C~35°C)Stap: ±1°C Select [-]Bevest.
	> ΔT Aanvoer-retour
	5 °C	Stel ΔT in voor verwarming AAN.* Deze instelling kan niet worden ingesteld als het debiet van de pomp op max. capaciteit is ingesteld.	Bedrijfsinstellingen 10:34am,MaΔT: ΔTBereik: (1°C~15°C)Stap: ±1°C Select [-]Bevest.
	> Heater AAN/UIT
	> Heater AAN/UIT > Vrijgave buitentemperatuur
	0 °C	Temperatuur voor verwarming AAN	Bedrijfsinstellingen 10:34am,MaHeater AAN: Buitentemp.Bereik: (-20°C~15°C)Stap: ±1°C Select [-]Bevest.
	>Heater AAN/UIT>Vertragingstijd voor Heater AAN
	0:30 min	Vertragingstijd om verwarming aan te zetten	Bedrijfsinstellingen 10:34am, MaHeater AAN: VertragingstijdBereik: (0:10~1:00) Stap: ±0:10 Select [-]Bevest.
	>Heater AAN/UIT>Watertemperatuur voor Heater AAN
	-4 °C	Instelling van watertemperatuur voor het aanzetten van de ingestelde watertemperatuur.	Bedrijfsinstellingen 10:34am, MaHeater AAN: ΔT van doeltemp.Bereik: (-10°C~-2°C) Stap: ±1°C Select [-]Bevest.
	>Heater AAN/UIT>Watertemperatuur voor Heater UIT
	-2 °C	Instelling van watertemperatuur voor het uitzetten van de ingestelde watertemperatuur.	Bedrijfsinstellingen 10:34am, MaVerwarm. UIT: ΔT van doeltemp.Bereik: (-8°C~0°C) Stap: ±1°C Select [-]Bevest.
6.2 >*1, *2 Koelen
Om diverse water- en omgevingstemperaturen voor koeling in te stellen.	Watertemperaturen voor koeling AAN en △T voor koeling AAN.		Bedrijfsinstellingen 10:34am, MaKoelenStooklijn koelenΔT Retour-AanvoerSelect [-]Bevest.
	>Stooklijn koelen
	Stooklijn verw.	Koeling AAN-temperaturen in de compensatiecurve of met directe ingave.	Bedrijfsinstellingen 10:34am, MaKoel AAN: Watertemp.Stooklijn verw.DirectSelect [-]Bevest.
	>Stooklijn koelen >Stooklijn verm.
	X-as: 20 °C, 30 °C Y-as: 15 °C, 10 °C	Geef de 4 temperatuurpunten in (2 op de horizontale X-as, 2 op de verticale Y-as)	Koel AAN: Watertemp.:Zone115°C2010°C515 20°C 30°C 30Select [-]Bevest.
	• Als 2-zone systeem is geselecteerd, moeten de 4 temperatuurpunten ook voor zone 2 worden ingegeven.• “Zone1” en “Zone2” verschijnen bij een 1-zone systeem niet op het scherm.

*1 Het systeem is beveiligd zodat het niet zonder de stand COOL kan worden gebruikt. De beveiliging kan worden verwijderd door een erkende installateur of onze erkende onderhoudspartners.

*2 Wordt alleen weergegeven als de stand COOL niet beveiligd is (Dat wil zeggen als de stand COOL beschikbaar is).

Menu	Standaard instelling	Instellingsopties / Weergave
	> Stooklijn koelen >Direct
	10 °C	Stel temperatuur in voor koeling AAN	Bedrijfsinstellingen 10:34am, MaKoel AAN: Water temp.:Zone2Bereik: (5°C~20°C)Stap: ±1°C Select [-/-]Bevest.
	• Als een 2-zone systeem is geselecteerd, moeten de instelwaarden voor de temperatuur voor zone 2 worden ingegeven.• “Zone1” en “Zone2” verschijnen bij een 1-zone systeem niet op het scherm.
	> T Retour-Aanvoer
	5 °C	Stel △T in voor koeling AAN.* Deze instelling kan niet worden ingesteld als het debiet van de pomp op max. capaciteit is ingesteld.	Bedrijfsinstellingen 10:34am, MaKoel AAN: ΔTBereik: (1°C~15°C)Stap: ±1°C Select [-/-]Bevest.
6.3 > *1, *2 Auto
Automatisch wisselen van verwarmen naar koelen of koelen naar verwarmen.	Buitentemperaturen voor wisselen van verwarmen naar koelen of koelen naar verwarmen.Buitentemp. voor (verw -> koel) / Buitentemp. voor (koel -> verw)		Bedrijfsinstellingen 10:34am, MaAutoBuitentemp. voor (verw -> koel)Buitentemp. voor (koel -> verw)Select [-/-]Bevest.
	> Buitentemp. voor (verw -> koel)
	15 °C	Stel buitentemperatuur in voor wisselen van verwarmen naar koelen.	Bedrijfsinstellingen 10:34am, MaAuto:Buitentemp. (verw -> koel)Bereik: (11°C~25°C)Stap: ±1°C Select [-/-]Bevest.
	> Buitentemp. voor (koel -> verw)
	10 °C	Stel buitentemperatuur in voor wisselen van koelen naar verwarmen.	Bedrijfsinstellingen 10:34am, MaAuto:Buitentemp. (koel -> verw)Bereik: (5°C~14°C)Stap: ±1°C [SZKH]Select [-/-]Bevest.
6.4 > Tapwater
Instellingsfuncties voor de tank.	Werkingstijd verwarmen (max.) / Opwarmtijd tank (max.) / Schakel differentie tank / Sterilisatie		Bedrijfsinstellingen 10:34am, MaTapwaterWerkingstijd verwarmen. (max.)Opwarmtijd tank (max.)Schakel differentie tankSelect [-/-]Bevest.
	• Het scherm toont 3 functies tegelijk.
	> Werkingstijd verwarmen (max.)
	8:00	Maximale tijd voor werking van vloerverwarming. (in uren en minuten)	Bedrijfsinstellingen 10:34am, MaTapwater:Max. verw. TijdBereik: (0:30~10:00)Stap: ±0:30 Select [-/-]Bevest.

*1 Het systeem is beveiligd zodat het niet zonder de stand COOL kan worden gebruikt. De beveiliging kan worden verwijderd door een erkende installateur of onze erkende onderhoudspartners.
*2 Wordt alleen weergegeven als de stand COOL niet beveiligd is (Dat wil zeggen als de stand COOL beschikbaar is).

Menu	Standaard instelling	Instellingsopties / Weergave
	> Opwarmtijd tank (max.)
	1:00	Maximale tijd voor opwarmen van de tank.(in uren en minuten)	Bedrijfsinstellingen 10:34am, Ma Tapwater:Opwarmtijd (max.)Bereik: (0:05~4:00) Stap: ±0:05 Select [-]Bevest.
	> Schakel differentie tank
	-8 °C	Stel de temperatuur in waarbij het water in de tank weer moet worden opgewarmd.	Bedrijfsinstellingen 10:34am, Ma Tapwater:Schakel differentieBereik: (-12°C~2°C) Stap: ±1°C Select [-]Bevest.
	> Sterilisatie
	Maandag	Sterilisatie kan voor 1 of meerdere dagen per week worden ingesteld.Zo / Ma / Di / Wo / Do / Vr / Za	Bedrijfsinstellingen 10:34am, Ma Sterilisatie: DagZo Ma Di Wo Do Vr Za-✓ - - - - -
	> Sterilisatie: Tijd
	12:00	Tijd op de gekozen dag(en) van de week om de tank te steriliseren0:00 ~ 23:59	Bedrijfsinstellingen 10:34am, Ma Sterilisatie: Tijd12:00 pmSelect [-]Bevest.
	> Sterilisatie: Tapwatertemp.
	65 °C	Stel de kooktemperatuur in voor het steriliseren van de tank	Bedrijfsinstellingen 10:34am, Ma Sterilisatie: Tapwatertemp.Bereik: (55°C~65°C) Stap: ±1°C Select [→]Bevest.
	> Sterilisatie: Werk.tijd (max.)
	0:10	Stel de sterilisatietijd in.(in uren en minuten)	Bedrijfsinstellingen 10:34am, Ma Sterilisatie: Werk.tijd (max.)Bereik: (0:05~1:00) Stap: ±0:05 Select [-]Bevest.

7 Instell. installateur Service instellingen
7.1 >Maximale pompsnelheid
Voor het instellen van de maximum snelheid van de pomp.		Instelling van het debiet, max. taak en Aan/UIT werking van de pomp.Waterfl ow: XX:X l/minMax. fl ow: 0x40 ~ 0xFE,Pomp: Aan/UIT/Ontlucht.	Service instellingen 10:34am,MaWaterflow Max. flow Werking0.0 l/min 0xce Ontlucht.Select
Menu		Standaard instelling	Instellingsopties / Weergave
7.2	>Fpompen
	Voor het instellen van de functie afpompen.	AfpompenAan
7.3	>Betondrogen
	Voor het drogen van beton (vloer, wanden, enz.) tijdens de bouw.Gebruik dit menu niet voor andere doeleinden en alleen in de periode tijdens de bouw.	Bewerk dit om de temperatuur in te stellen voor het drogen van beton.Aan / Bewerken	Service instellingen 10:34am,MaBetondrogenAanBewerkenSelect [←]Bevest.
		>Bewerken
		Stappen: 1Temperatuur: 25 °C	Verwarmingstemperatuur voor het drogen van beton.Kies de gewenste stappen: 1 ~ 10, bereik: 1 ~ 99
		>Aan
		Bevestig voor elke stap de ingestelde temperatuur voor het drogen van beton.	Service instellingen 10:34am,MaBetondrogen: StatusStap : 1/10Ingestelde watertemp : 25°CActuele watertemp. :25°C/25°C[+]UIT
7.4	>Service contactpers.
	Stel max. 2 namen en nummers in van contactpersonen voor de gebruiker.	Naam en telefoonnummer van onderhoudsmonteur.Cont.per 1 / Cont.per 2	Service instellingen 10:34am,MaService contactpers.:Cont.per 1Cont.per 2Select [←]Bevest.
		>Cont.per 1 / Cont.per 2
		Naam of nummer contactpersoonNaam / icoontje telefoon	Service contactpers. 10:34am,MaCont.per 1Naam : Bryan Adams08812345678Select [←]Bewerken
		Geef naam en nummer inNaam contactpersoon: alfabet a ~ z.Nummer contactpersoon: 1 ~ 9	Cont.per-1ABC/abx 0-9/OverigABCDEFGHIJKLMNOPQRSpat.STUVWXYZ abcdefghiTer.jklmnopqrstuvwxyz Bev.<->Select [-]Bevest.Aantal:1 2 3(4 5 6)7 8 9 - Ter.^ 0 # _ Bev.<->Select [-]Bevest.

Voor optimale prestaties van het systeem moet het apparaat regelmatig gereinigd worden. Neem contact op met een erkende dealer.

• Sluit de stroomvoorziening af voordat u het apparaat reinigt.
• Gebruik geen benzeen, verdunner of schuurpoeder.
• Gebruik alleen zeep ( pH7) of milde reinigingsmiddelen voor huishoudelijk gebruik.
• Gebruik geen water dat warmer is dan 40 °C.

Binnenunit

- Spat niet direct water op de unit. Veeg de unit zachtjes af met een zachte, droge doek.

- Druk niet op het glas van de meter en raak het niet met een hard en scherp voorwerp. Dit kan schade aan de unit toebrengen.

• Zorg dat de waterdruk tussen 0,05 en 0,3 MPa (0,1 MPa = 1 bar) is.
• Als de waterdruk buiten de hierboven genoemde waarden ligt, moet u contact opnemen met een erkende dealer.

Waterfi Iter

• Reinighet waterfi Iter minstens 1 keer per jaa. Het fi Iter kan verstopt raken, wat kan leiden tot uitval van het systeem. Neem contact op met een geautoriseerde dealer.
• Verwijder ook het stof op de magneet.

• Blokkeer de luchtinlaat- of luchtuitlaatopening niet. Als dat toch gebeurt kan dit lagere prestaties of een storing van het systeem tot gevolg hebben. Verwijder alle belemmeringen om zeker te zijn van een goede ventilatie.
• Maak bij sneeuwval de ruimte rondom de buitenunit schoon om te voorkomen dat de luchtinlaat- en luchtuitlaatopening door sneeuw worden bedekt.

Bij Langdurige Inactiviteit

• Het water in de warmtapwatertank moet worden afgetapt.
• Sluit de stroomvoorziening af.

Omstandigheden waarin u hulp moet inroepen

Sluit de stroomvoorziening af.

Neem dan contact op met een erkende dealer als de volgende omstandigheden optreden:

• Een abnormaal lawaai tijdens de werking.
• Er is water/verontreinigingen in de afstandsbediening binnengedrongen.
• Er lekt water uit de binnenunit.
• De zekering springt regelmatig uit.
• De stroomdraad wordt veel te warm.

ONDERHOUD

Gebruiker

• Om zeker te zijn van een optimale werking van de units, moet de gebruiker de ventilatieopeningen van luchtinlaat en luchtuitlaat van de buitenunit inspecteren en belemmeringen verwijderen.
• Het uitvoeren van onderhoud of het vervangen van onderdelen van de unit mag niet door gebruikers worden uitgevoerd.
• Neem contact op met een erkende dealer voor planmatige inspecties.

Dealer

• Om te zorgen dat de units veilig en optimaal functioneren, moeten met regelmatige intervallen seizoensinspecties aan de units, en functionele controles van de bedrading van aardlekautomaat /-schakelaar en het leidingwerk worden uitgevoerd door een erkende dealer.
• Voor de warmtapwatertank is het met name van belang dat voor de waterfilterset periodiek onderhoud wordt uitgevoerd.

Problemen Oplossen

De volgende symptomen geven niet een defect aan.

Symptoom Oorzaak
Tijdens werking klinkt er geluid van stromend water.	• Stromend koelmiddel in het apparaat.
Het apparaat begint pas na enkele minuten vertraging nadat het opnieuw is opgestart.	• De vertraging dient ter bescherming van de compressor.
Er komt water/stoom uit de buitenunit.	• Er treedt condensatie of verdamping op in de leidingen.
In de verwarmingsstand komt er stoom uit de buitenunit.	• Dit wordt veroorzaakt door de werking van het ontdooien in de warmtewisselaar.
De buitenunit werkt niet.	• Dit wordt veroorzaakt door het beveiligingssysteem van de unit als de buitentemperatuur buiten het werkbereik ligt.
De werking van het systeem schakelt uit.	• Dit wordt veroorzaakt door het beveiligingssysteem van de unit. Als de waterinlaattemperatuur lager is dan 10 °C dan stopt de compressor en de back-up verwarming wordt ingeschakeld.
Het is moeilijk om het systeem op te warmen.	• Als het paneel en de vloer gelijktijdig worden verwarmd, kan de warmwatertemperatuur zakken waardoor de verwarmingscapaciteit van het systeem minder kan worden.• Als de buitentemperatuur laag is, kan het systeem meer tijd nodig hebben om op te warmen.• De uitlaatopening of inlaatopening van de buitenunit is door iets geblokkeerd, zoals bijvoorbeeld een laag sneeuw.• Als de vooraf ingestelde wateruitlaattemperatuur laag is, kan het systeem meer tijd nodig hebben om op te warmen.
Het systeem warmt niet onmiddellijk op.	• Het systeem heeft enige tijd nodig om het water op te warmen als het begint te werken op de koudwatertemperatuur.
De back-up verwarming schakelt automatisch AAN terwijl deze uitgeschakeld is.	• Dit wordt veroorzaakt door het beveiligingssysteem van de warmtewisselaar van de binnenunit.
De werking start automatisch als de timer niet ingesteld is.	• De sterilisatie-timer is ingesteld.
Hard lawaai van het koelmiddel duurt enige minuten.	• Dit wordt veroorzaakt door het beveiligingssysteem tijdens het ontdooien bij een omgevingstemperatuur buiten van minder dan -10 °C.
*1,*2 De stand COOL is niet beschikbaar.	• Het systeem is vergrendeld en werkt alleen in de stand HEAT.

Controleer het volgende voordat u een onderhoudsmonteur belt.

Symptoom Controleer
De stand HEAT/^*1,*2 COOL werkt niet goed.	Stel de temperatuur correct in.Sluit de thermostaatkraan van de radiator.Verwijder alle belemmeringen bij de luchtinlaat- en luchtuitlaatopeningen van de buitenunit.
Luidruchtig tijdens werking.	De buitenunit of binnenunit is niet waterpas geïnstalleerd.Sluit het deksel goed.
Het systeem werkt niet. • De zekering is	doorgebrand/geactiveerd.
De controle LED van de bediening brandt niet of er wordt niets op het scherm van de afstandsbediening weergegeven.	De stroomvoorziening werkt niet juist of er is een stroomstoring opgetreden.

*1 Het systeem is beveiligd zodat het niet zonder de stand COOL kan worden gebruikt. De beveiliging kan worden verwijderd door een erkende installateur of onze erkende onderhoudspartners.

*2 Wordt alleen weergegeven als de stand COOL niet beveiligd is (Dat wil zeggen als de stand COOL beschikbaar is).

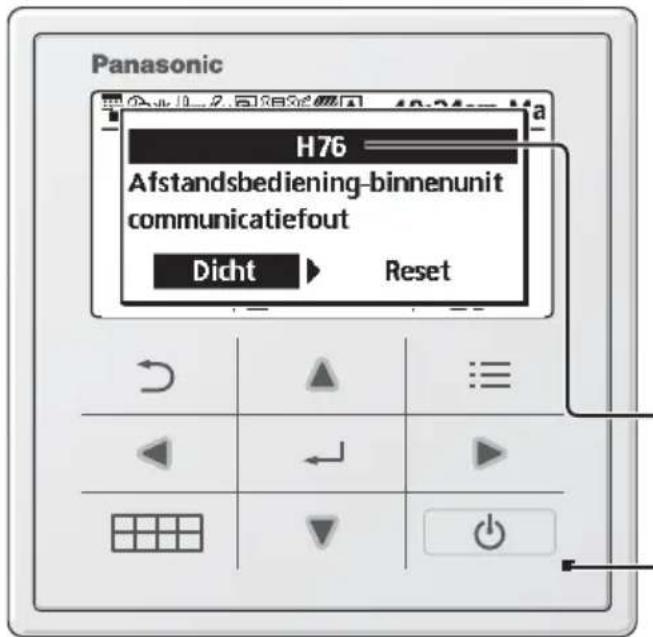

Panasonic H76 Afstandsbediening-binnenunit communicatiefout Dicht > Reset

Hieronder vindt u een lijst met foutcodes die op het scherm kunnen verschijnen als er problemen zijn met de instellingen of werking van het systeem.

Als het scherm een foutcode weergeeft zoals hieronder aangegeven, neem dan contact op met de contactpersoon aangegeven in de afstandsbediening of met de dichtstbijzijnde erkende installateur.

Alle knoppen zijn niet beschikbaar behalve <en

Foutnummer

Knippert

Fout nr.	Foutbeschrijving
H12	Capaciteit onjuist
H15	Fout sensor van compressor
H20	Fout pomp
H23	Fout sensor van koelmiddel
H27	Fout hoofdafsluiter
H28	Fout sensor van zonnepanelen
H31	Fout sensor van zwembad
H36	Fout sensor buffertank
H38	Fout niet-overeenkomend fabrikaat
H42	Beveiliging lage druk
H43	Fout sensor zone 1
H44	Fout sensor zone 2
H62	Fout waterdebiet
H63	Fout sensor lage druk
H64	Fout sensor hoge druk
H65	Fout watercirculatie ontdooien
H67	Fout externe thermistor 1
H68	Fout externe thermistor 2
H70	Fout overbelastingsbeveiliging back-up verwarming
H72	Fout tanksensor
H74	Communicatiefout PCB
H75	Beveiliging lage watertemperatuur
H76	Communicatiefout bediening binnen
H90	Communicatiefout binnen-buiten
H91	Fout overbelastingsbeveiliging tankverwarming
H95	Fout aansluitspanning
H98	Beveiliging hoge druk
H99	Voorkoming bevriezing binnen

Fout nr.	Foutbeschrijving
F12	Drukschakelaar geactiveerd
F14	Slechte rotatie van compressor
F15	Fout vergrendeling ventilatormotor
F16	Stroombeveiliging
F20	Overbelastingsbeveiliging compressor
F22	Overbelastingsbeveiliging transistormodule
F23	Piek in gelijkstroom
F24	Fout koelcyclus
F25	*1, *2 Fout koel- / verwarmingscyclus
F27	Fout drukschakelaar
F29	Lage afvoer oververhit
F30	Fout sensor 2 wateruitlaat
F32	Fout interne thermostaat
F36	Fout sensor omgevingstemp. buiten
F37	Fout sensor waterinlaat
F40	Fout sensor afvoer buiten
F41	Fout correctie vermogensfactor
F42	Fout sensor warmtewisselaar buiten
F43	Fout sensor ontdooien buiten
F45	Fout sensor wateruitlaat
F46	Uitschakeling stroomtransformator
F48	Fout sensor verdamperuitlaat
F49	Fout sensor bypassuitlaat
F95	*1, *2 Fout koeling hoge druk

* Sommige foutcodes kunnen niet van toepassing zijn voor uw model. Neem contact op met een erkende dealer voor meer informatie.

*1 Het systeem is beveiligd zodat het niet zonder de stand COOL kan worden gebruikt. De beveiliging kan worden verwijderd door een erkende installateur of onze erkende onderhoudspartners.
*2 Wordt alleen weergegeven als de stand COOL niet beveiligd is (Dat wil zeggen als de stand COOL beschikbaar is).

Informatie bij verbinding met een netwerkadapter (optionele accessoire)

WAARSCHUWING

Controleer voor gebruik de veiligheid rond het Lucht-naar-Water systeem. Controleer of mensen en dieren in de buurt zijn vóór inbedrijfstelling.

Onjuiste werking door het niet opvolgen van de instructies kan letsel of schade veroorzaken.

Controleer het volgende vóór inbedrijfstelling (in het pand)

- Stand van de tijdsinstelling. Onverwachte in- en uitschakeling kan ernstig letsel of schade aan mensen en dieren veroorzaken.

Controleer het volgende vóór en tijdens de werking (buiten het pand)

- Als bekend is dat er iemand in het pand is, moet de persoon van buitenaf worden ingelicht over nieuwe instellingen, voordat ze worden toegepast.

Dit moet gebeuren om te vermijden dat de persoon door de gewijzigde werking een plotselinge schok ondervindt en ernstige gezondheidsklachten kan krijgen.

- Gebruik dit apparaat niet als er kinderen, lichamelijk gehandicapten of ouderen in het pand zijn die niet in staat zijn het apparaat zelf te bedienen.

- Controleer de instelling en staat van werking regelmatig.

- Stop de werking als er een foutcode wordt weergegeven en neem contact op met een erkende dealer of specialist.

Bevestig vóór het gebruik

• Als de communicatieverbinding slecht is, kan het systeem misschien niet worden gebruikt. Controleer na bediening de "staat van werking" op het scherm van de applicatie. De volgende problemen kunnen zich voordoen bij de bediening op afstand.
• Kan niet werken, inschakeltijd wordt niet weergegeven.
• De werking van het Lucht-naar-Water systeem wordt niet weergegeven als de bediening buiten het pand plaatsvindt.
• Het is aanbevolen om het scherm van de smartphone te vergrendelen om onbedoelde bediening te voorkomen.
• Gebruik geen ander apparaat voor afstandsbediening, communicatie en bediening dan gespecificeerd door een erkende dealer of specialist.
• Gebruik valt onder de overeenkomst over "servicevoorwaarden" en "behandeling van persoonlijke informatie" van de Panasonic Smart Application.
• Maak de netwerkadapter los van het apparaat, als u de Panasonic Smart Application langdurig niet gebruikt.

Informatie voor gebruikers met betrekking tot het verzamelen en verwijderen van oud apparatuur

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten niet met het algemene huishoudelijke afval gemengd mogen worden.

Voor een juiste verwerking, hergebruik en recycling van oude producten, gelieve deze in te leveren bij de desbetreffende inleverpunten in overeenstemming met uw nationale wetgeving.

Door deze producten correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

WAARSCHUWING	Dit symbool geeft aan dat deze apparatuur een brandbaar koelmiddel gebruikt. Als er koelmiddel lekt en er is een externe ontstekingsbron aanwezig, kan dit leiden tot ontbranding.		Dit symbool geeft aan dat de bedieningshandleiding zorgvuldig moet worden gelezen.
	Dit symbool geeft aan dat onderhoudspersoneel dit apparaat moet behandelen zoals aangegeven in de installatiehandleiding.		Dit symbool geeft aan dat er informatie is opgenomen in de bedieningshandleiding en/ of de installatiehandleiding.
