BRUKSANVISNING WHADC1216H6E5C PANASONIC

• TANK-driften slås antingen PÅ eller AV.

2.2 Systeminformasjon

3.4 Bakgrunnslysstyrke

For installatøren 5 Installatøroppsett > Systemoppsett ...............322-327

5.7 Alternativ uteføler

5.15 Sirkulasjonsvæske

Rengjøringsinstrukser ...................................................333 Feilsøking ..............................................................334-335 Informasjon ............................................................336-337 Takk for at du har kjøpt dette Panasonic-produktet. Les bruksanvisningen nøye før du bruker denne enheten, og oppbevar den for fremtidig bruk. Installasjonsinstruksjoner vedlagt. Se navneskiltet for serienummer og produksjonsår.311

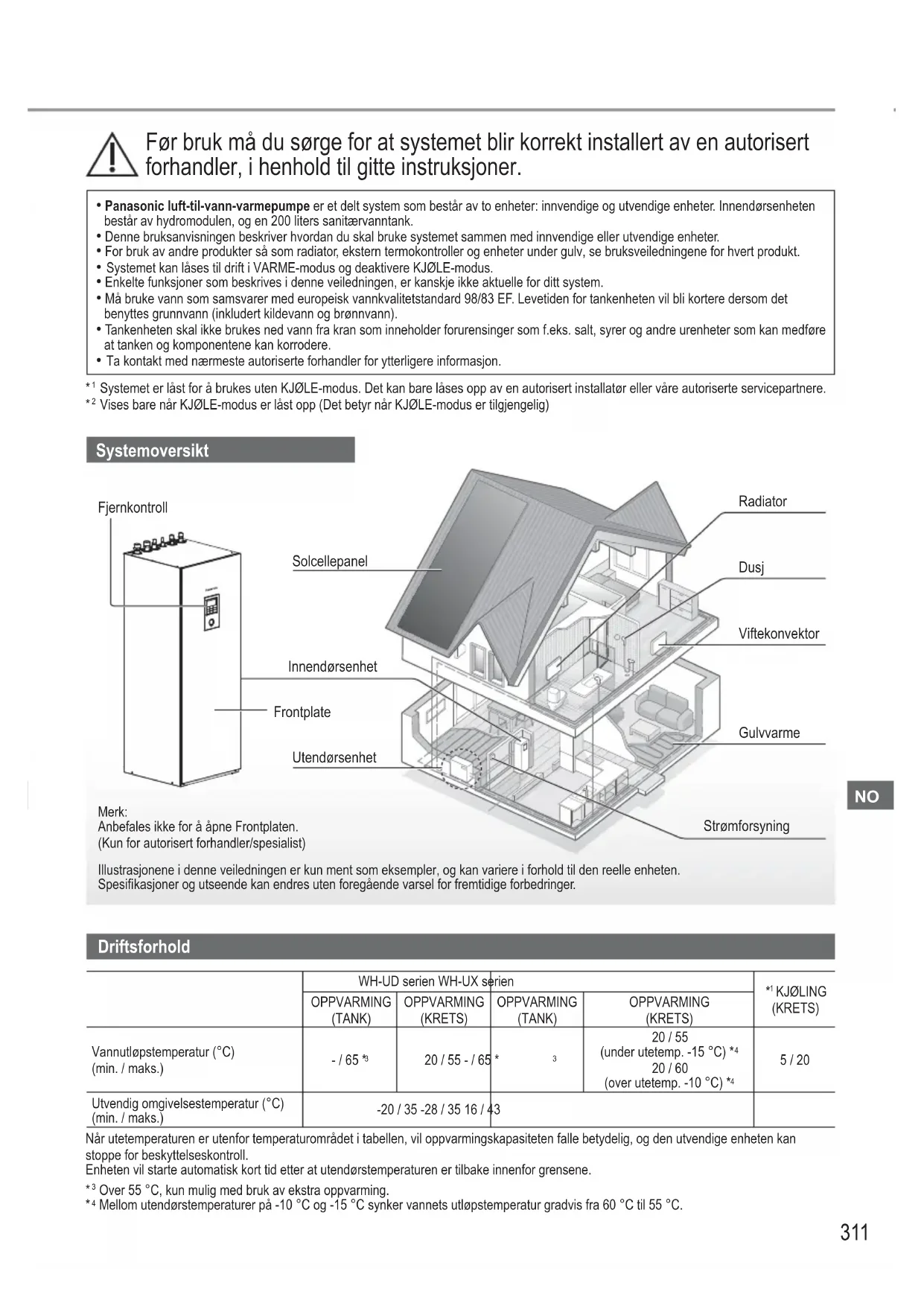

Systemoversikt Radiator Dusj Viftekonvektor Gulvvarme Utendørsenhet Solcellepanel Strømforsyning Illustrasjonene i denne veiledningen er kun ment som eksempler, og kan variere i forhold til den reelle enheten. Spesifi kasjoner og utseende kan endres uten foregående varsel for fremtidige forbedringer. Merk:Anbefales ikke for å åpne Frontplaten.(Kun for autorisert forhandler/spesialist) Innendørsenhet Fjernkontroll Frontplate Før bruk må du sørge for at systemet blir korrekt installert av en autorisert forhandler, i henhold til gitte instruksjoner.

• Panasonic luft-til-vann-varmepumpe er et delt system som består av to enheter: innvendige og utvendige enheter. Innendørsenheten består av hydromodulen, og en 200 liters sanitærvanntank.
• Denne bruksanvisningen beskriver hvordan du skal bruke systemet sammen med innvendige eller utvendige enheter.

• For bruk av andre produkter så som radiator, ekstern termokontroller og enheter under gulv, se bruksveiledningene for hvert produkt.

• Må bruke vann som samsvarer med europeisk vannkvalitetstandard 98/83 EF. Levetiden for tankenheten vil bli kortere dersom det benyttes grunnvann (inkludert kildevann og brønnvann).
• Tankenheten skal ikke brukes ned vann fra kran som inneholder forurensinger som f.eks. salt, syrer og andre urenheter som kan medføre at tanken og komponentene kan korrodere.
• Ta kontakt med nærmeste autoriserte forhandler for ytterligere informasjon.

Systemet er låst for å brukes uten KJØLE-modus. Det kan bare låses opp av en autorisert installatør eller våre autoriserte servicepartnere.

Vises bare når KJØLE-modus er låst opp (Det betyr når KJØLE-modus er tilgjengelig) Driftsforhold WH-UD serien WH-UX serien

KJØLING(KRETS)OPPVARMING (TANK)OPPVARMING (KRETS)OPPVARMING (TANK)OPPVARMING (KRETS)Vannutløpstemperatur (°C) (min. / maks.)- / 65 * 20 / 55 - / 65 * 20 / 55 (under utetemp. -15 °C) * 20 / 60 (over utetemp. -10 °C) * 5 / 20Utvendig omgivelsestemperatur (°C)(min. / maks.)-20 / 35 -28 / 35 16 / 43 Når utetemperaturen er utenfor temperaturområdet i tabellen, vil oppvarmingskapasiteten falle betydelig, og den utvendige enheten kan stoppe for beskyttelseskontroll.Enheten vil starte automatisk kort tid etter at utendørstemperaturen er tilbake innenfor grensene.

Over 55 °C, kun mulig med bruk av ekstra oppvarming.

Mellom utendørstemperaturer på -10 °C og -15 °C synker vannets utløpstemperatur gradvis fra 60 °C til 55 °C.312 Sikkerhetstiltak For å forhindre skade på deg selv, andre eller skade på eiendom, må du overholde følgende: Feil bruk på grunn av at instruksjonene ikke følges, kan føre til skade eller ødeleggelser. Alvorligheten av dette klassifi seres som følger: Dette apparatet er ikke beregnet for bruk av vanlige personer. ADVARSEL Dette skiltet advarer om fare for død eller alvorlig personskade. OBS Dette skiltet advarer om fare for personskade eller skade på eiendom. Instruksjonene som må følges, klassifi seres av følgende symboler: Dette symbolet angir en handling som er FORBUDT. Disse symbolene beskriver handlinger som er OBLIGATORISKE. ADVARSEL Innendørs- og utendørsenhet Dette apparatet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller som ikke har erfaring og kunnskap, hvis de har tilstrekkelig tilsyn eller instruksjoner om bruk av apparatet på en sikker måte, og forstår risikoer som kan forårsakes. Barn skal ikke leke med apparatet. Rengjøring og vedlikehold skal ikke gjøres av barn uten tilsyn. Ta kontakt med en autorisert forhandler eller spesialist for å rengjøre indre deler, reparere, installere, fjerne demontere og installere enheten på nytt. Feilaktig installasjon og håndtering vil medføre lekkasje, elektrisk støt eller brann. Sjekk med en autorisert forhandler eller spesialist om bruk av eventuell spesifi sert type kjølemedium. Bruk av en annen type kjølemedium enn den som er spesifi sert kan føre til skade på produktet, sprekk, personskade, osv. Ikke bruk hjelpemidler for å akselerere avisingsprosessen eller for å rengjøre, unntatt det som er anbefalt av produsenten. Bruk av uegnet metode eller bruk av inkompatibelt materiale kan føre til skade på produktet, sprekk og alvorlig personskade. Ikke monter enheten i atmosfærer som potensielt kan være eksplosive eller brennbare. Dette kan føre til brann.313

Ikke sett fi ngrene dine, eller andre objekter inn i innvendige eller utvendige Luft-til-vann -enhet, da roterende deler kan føre til skader. Ikke ta på den utvendige enheten når det lyner og tordner, da det kan gi støt. Ikke sitt eller tråkk på enheten, da du kan falle ned ved et uhell. Ikke installer innvendige enheter utendørs. Denne er kun konstruert for innendørs installering. Strømforsyning Ikke bruk modifi serte ledninger, fellesledninger, forlengelsesledninger eller uspesifi serte ledninger for å unngå overoppheting og brann. For å unngå overoppfarming, brann eller elektrisk støt:

• Ikke del samme strømkontakten med annet utstyr.

• Ikke ha våte hender ved betjening.

• Bøy ikke strømledningen. Hvis strømledningen er skadet, må den skiftes av produsenten, en serviceagent eller tilsvarende kvalifi serte personer for å hindre fare. Denne enheten er utstyrt med rest strømbryter/jordavledningsbryter (RCCB/ELCB). Be en autorisert forhandler om å kontrollere virkemåten av rest strømbryter/ jordavledningsbryter regelmessig, særlig etter installasjon, inspeksjon og vedlikehold. rest strømbryter/ jordavledningsbryterfunksjonsfeil kan føre til elektrisk støt og/eller brann. Det anbefales på det sterkeste å installere en reststrømbryter (RCD) på området for å hindre elektrisk støt og/eller ild. Før det gis adgang til terminalene, må alle tilførselskurser kobles fra. Slutt å bruke produktet hvis noe unormalt / svikt oppstår og koble fra strømforsyningen. (Fare for røyk/brann/elektrisk støt) Eksempler på avvik/feil

• Varmtvann lekker fra den innvendige enheten. Kontakt din lokale forhandler med en gang for vedlikehold/reparasjon. Bruk hansker under inspeksjon og vedlikehold. Dette utstyret må jordes for å unngå støt eller brann. Forhindre elektrisk støt ved å slå av strømforsyningen: -Før renhold og vedlikehold. -Under lange perioder uten bruk. Dette apparatet er for fl ere bruk. For å unngå elektrisk støt, brannskade og/eller livstruende skade, sørg for å koble fra all strøm før du betjener hvilken som helst terminal i den innvendige enheten. Sikkerhetstiltak314 Sikkerhetstiltak OBS Innendørs- og utendørsenhet Ikke vask innendørsenheten med vann, benzen, fortynner eller skuremiddel da dette kan skade eller føre til korrosjon på enheten. Ikke installer enheten i nærheten av lettantennelige stoffer eller på badet. Ellers kan det oppstå elektrisk støt og/eller ild. Rør ikke den skarpe aluminiumsfi nnen. Skarpe deler kan forårsake skade. Bruk ikke systemet under sterilisering for å hindre skålding med varmt vann, eller overoppheting av dusj. Demonter ikke enheten for rengjøringsformål, for å unngå skade. Stå ikke på en ustabil benk når enheten rengjøres, for å unngå skade. Plasser ikke vaser eller vannbeholdere på enheten. Vann kan komme inn i enheten og forringe isolasjonen. Dette kan forårsake elektrisk støt. Forhindre vannlekkasje ved å sørge for at dreneringsrøret er: -Riktig koblet til, -Holdt unna avløpsrenner og beholdere, eller -Ikke er sunket ned i vann Etter lange bruksperioder eller bruk med brennbart utstyr, må rommet luftes jevnlig. Etter en lengre tids bruk, må du kontrollere at monteringsstativet ikke er forringet, slik at enheten ikke faller ned. Fjernkontroll Fjernkontrollen må ikke fuktes. Dette kan føre til elektrisk støt og/eller brann. Ikke trykk på knappene på fjernkontrollen ved bruk av harde og skarpe gjenstander. Dette kan føre til skade på enheten. Ikke vask fjernkontrollen med vann, bensin, tynner eller skurepulver. Ikke undersøk eller utfør vedlikehold på fjernkontrollen selv. Ta kontakt med en autorisert forhandler for å forhindre personskader som følge av brukerfeil.315

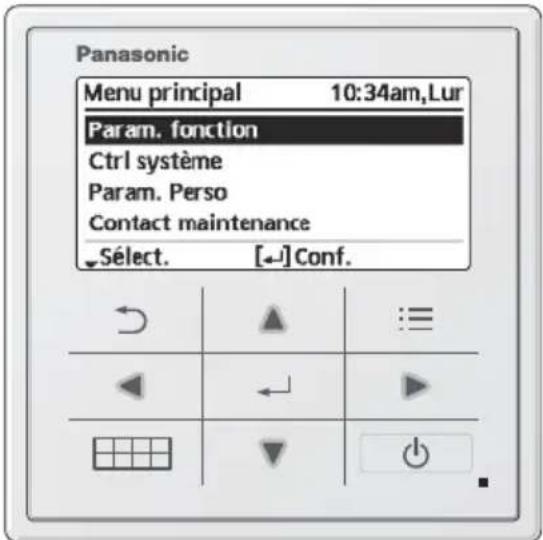

Hovedmenyknapp For funksjonsinnstillinger

Systemet er låst for å brukes uten KJØLE-modus. Det kan bare låses opp av en autorisert installatør eller våre autoriserte servicepartnere.

Vises bare når KJØLE-modus er låst opp (Det betyr når KJØLE-modus er tilgjengelig). Knapper og display på fjernkontrollen Display 1 Modusvalg

• Avhengig av den innstilte utetemperaturen, velger systemet driftsmodus for VARME eller *

• KJØLE-modus er enten slått PÅ eller AV.

• Utedelen leverer kjøling til systemet.

• Avhengig av den innstilte utetemperaturen, velger systemet driftsmodus for VARME + TANK eller

• Utedelen leverer kjøling til systemet.

• Utendørsenheten leverer varme når tanken koker. VARME

• VARME-modus er enten slått PÅ eller AV.

• Utedelen leverer varme til systemet. TANK

• TANK-modus er enten slått PÅ eller AV.

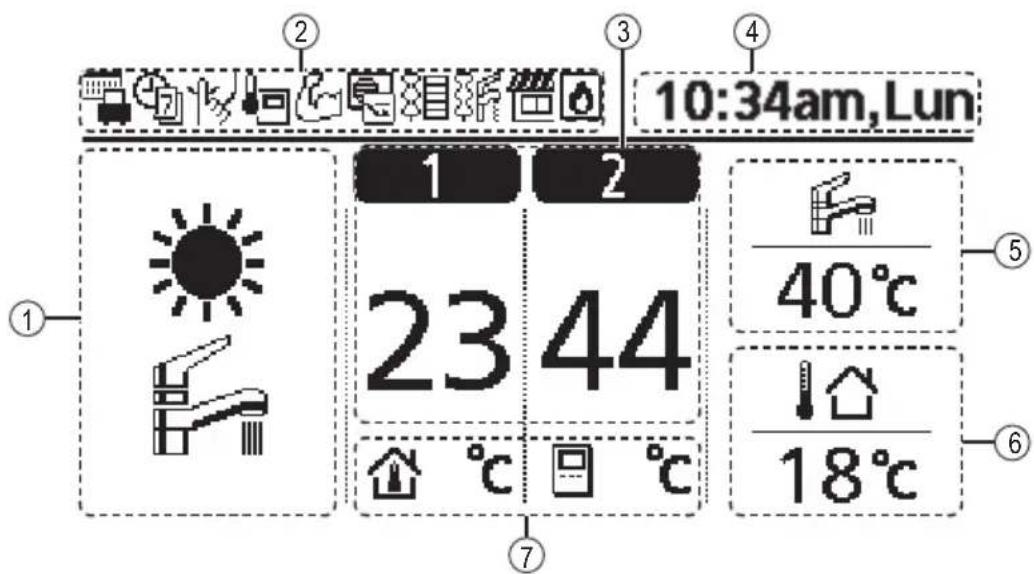

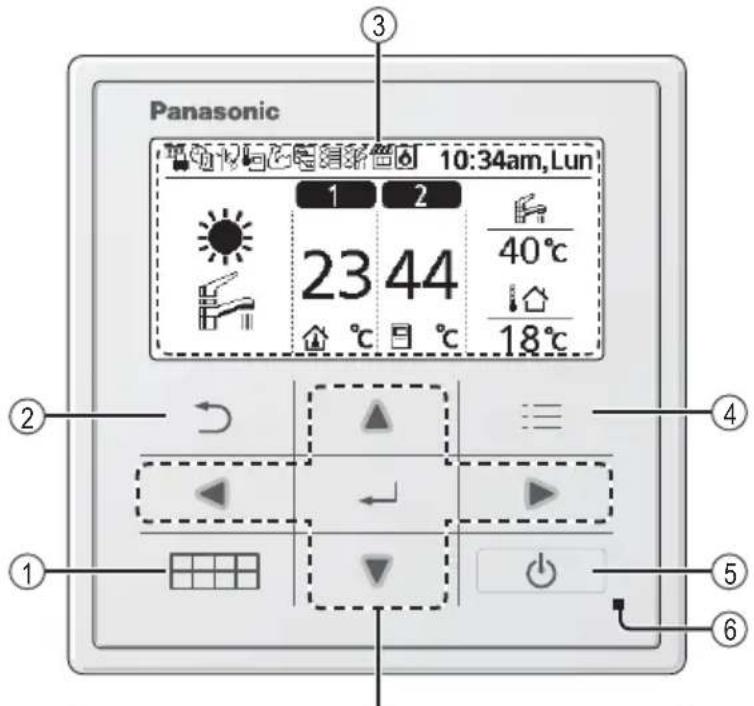

• Intern Romtermistor Knapper og display på fjernkontrollen / Oppstart Oppstart Før du begynner å endre de ulike menyinnstillingene, bør du først velge språk angi riktig dato og klokkeslett på fjernkontrollen. Når strømmen slås på første gang, vises innstillingsskjermen automatisk. Den kan også innstilles fra menyen for personlige innstillinger. Valg av språk LCD blinker Vent mens displayet starter. Når oppstartskjermen lukkes, går den tilbake til normal skjerm. Når det trykkes på en valgfri knapp, vises skjermen for språkinnstilling.

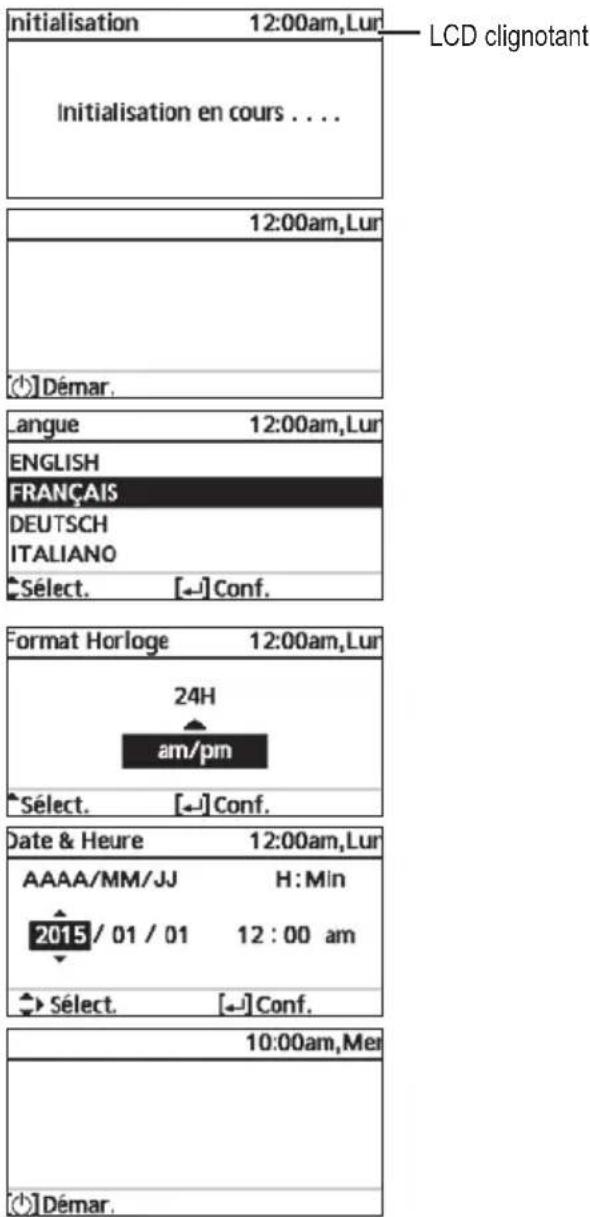

Bla med og for å velge språk.

Trykk på for å bekrefte valget. Stille inn tiden

Trykk på for å bekrefte valget.

Bruk og for å velge år, måned, dag, time og minutter. (Velg og fl ytt med og trykk for å bekrefte.)

Når tiden er innstilt, vil tiden og dagen vises i displayet selv om fjernkontrollen er slått AV.318 Meny Standardinnstilling Innstillinger / Alternativer for display 1 Funksjonsoppsett

Ukeplan Når ukentlig tidsur er satt opp, kan brukeren redigere det fra hurtigmenyen. For å stille inn opp til 6 driftsmønstre på en daglig basis.

• Deaktivert hvis varme-/ kjølebryter velges som “Ja” eller hvis kraftvarmeapparat er på. Timerinnstilling Velg ukedag og sett opp ønskede mønstre (Tid / Drift PÅ/AV / Modus) Kopier timer Velg ukedag Etter å ha angitt de innledende innstillingene, kan du velge en hurtigmeny fra følgende alternativer og redigere innstillingene.

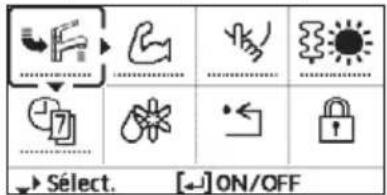

Trykk på for å slå på/av på valgmenyen. Hurtigmeny Menyer Informasjon til brukeren Velg menyer og fastslå innstillinger i henhold til systemet i huset. Alle innledende innstillinger må gjøres av en autorisert forhandler eller fagmann. Det anbefales at alle endringer i de opprinnelige innstillingene også gjøres av en autorisert forhandler eller fagmann.

• Etter å ha angitt innledende innstillinger, kan du manuelt justere innstillingene.

• De opprinnelige innstillingene forblir aktive inntil brukeren endrer dem.

• Fjernkontrollen kan brukes for fl ere installasjoner.

• Påse at driftsindikatoren er AV før endring av innstillinger.

Timer for stillemode Stillegående drift i innstilt tidsperiode. Det kan angis 6 mønstre. Nivå 0 betyr at modusen er av. Tid for start av stillegående modus: Dato og tid Nivå for stillegående modus: 0 ~ 3

Romvarme For å sette romvarmeren til PÅ eller AV.

Sterilisering For å sette autosterilisering til PÅ eller AV.

• Ikke bruk systemet under steriliseringsprosessen, for å hindre skolding fra varmt vann eller overoppheting av dusjen.

• Standard-modus har raskere oppvarmingstid for DHW- tanken. Smart-modus bruker imidlertid lenger tid for å varme opp DHW, men med lavere energiforbruk. Standard For å innstille tankføleren på Topp eller Midten.

• Valg av tankføleren til Topp sinker start av oppvarming av tanken og reduserer effektforbruket. Endre dette valget til Midten når det ikke blir tilstrekkelig varmt vann. Topp Menyer Informasjon til brukeren Hurtigmeny / Menyer320 Meny Standardinnstilling Innstillinger / Alternativer for display 2 Systemsjekk

Energiovervåking Faktisk eller historisk graf over energiforbruk, utvikling eller COP. Nåværende Velg og hent frem Historiediagram Velg og hent frem

• COP = Coeffi cient of Performance (varmefaktor).

• For historiske grafer velges perioden fra 1 dag/1 uke/1 år.

• Det kan hentes frem energiforbruk (kWh) for oppvarming, *

kjøling, tank og samlet.

• Det totale strømforbruket er en anslått verdi basert på AC 230 V og kan avvike fra verdien som måles med presist utstyr.

Systeminformasjon Viser all systeminformasjon i hvert område. Faktisk systeminformasjon for 10 elementer: Innløp / Utløp / Sone 1 / Sone 2 / Tank / Buffertank / Solcelle / Basseng / KOMP-frekvens / Strømhast. pumpe Velg og hent frem

• Den siste feilkoden vises øverst. Velg og hent frem

Kompressor Viser kompressorytelse. Velg og hent frem

Varmeapparat Totalt antall tid PÅ for reservevarmer/ tankvarmeapparat. Velg og hent frem 3 Personlig oppsett

Menyer Informasjon til brukeren

Systemet er låst for å brukes uten KJØLE-modus. Det kan bare låses opp av en autorisert installatør eller våre autoriserte servicepartnere.

Vises bare når KJØLE-modus er låst opp (Det betyr når KJØLE-modus er tilgjengelig).321

Bakgrunnslysstyrke Angir lysstyrke for skjermens bakgrunnslys.

Klokkeformat Innstilling av type klokke i displayet. 24 t

Dato og tid Innstilling av dato og klokkeslett. År / Måned / Dag / Time / Min

Språk Angir hvilket språk som skal brukes i displayet.

Valgfri kretskorttilkobling For å koble til ekstern PCB som kreves for service. Nei

• Hvis ekstern PCB er koblet til (ekstrautstyr), vil systemet ha følgende tilleggsfunksjoner:

Buffertanktilkobling og styring av tankens funksjoner og temperatur.

Styring av 2 soner (inkludert svømmebasseng og funksjon for å varme opp vannet i det).

Sone og sensor For å velge sensorene og for å velge enten 1 soners eller 2 soners system. Sone

• Når du har valgt 1 eller 2 soners system, gå videre til valg av rom eller svømmebasseng.

• Hvis det er valgt basseng, må temperaturen velges for T temperatur mellom 0 °C ~ 10 °C. Sensor

Kapasitet varmeapp. For å redusere varmeeffekt etter behov.* 3 kW / 6 kW / 9 kW

• Valg av kW varierer avhengig av modell.

Frosthindring For å aktivere eller deaktivere beskyttelse mot at vannet fryser til når systemet er AV.

Buffertanktilkobling For å koble en tank til systemet og hvis valgt JA, for å stille inn T temperatur.

• Den valgfrie PCB-tilkoblingen må settes til JA for å aktivere funksjonen.

• Hvis den valgfrie PCB- tilkoblingen ikke er valgt, vil funksjonen ikke vises i displayet. Nei

Alternativ uteføler For å velge en alternativ utendørs sensor. Nei

Bivalent kobling For å velge aktivering eller deaktivering av tilkobling med to muligheter. Nei

• Dette valget vises bare for å velge når alternativ pcb- tilkobling er innstilt på Ja. Auto Menyer324 Meny Standardinnstilling Innstillinger / Alternativer for display Slik velger du en bivalent tilkobling som tillater en ekstra varmekilde, som for eksempel en kjele til å varme opp buffertanken og varmtvannstanken når varmepumpekapasiteten er utilstrekkelig ved lav utetemperatur. Den bivalente funksjonen kan settes opp enten i alternativ modus (varmepumpe og kjele arbeider vekselvis), eller i parallellmodus (både varmepumpen og kjelen operere samtidig), eller i avansert parallellmodus (varmepumpe brukes og kjelen slås på for buffertank og/eller varmtvann avhengig av innstillingene for kontrollmønsteret). Ja Auto -5 °C Angi utetemperatur for å slå PÅ bivalent tilkobling. Ja Etter innstilling av utetemperatur Kontrollmønster Alternativ / Parallell / Avansert parallell

• Velg avansert parallell for bivalent bruk av tankene. Kontrollmønster Alternativ

Alternativ for å innstille ekstern pumpe på PÅ eller AV under drift med to alternativer. Innstill på PÅ hvis systemet er en enkel tilkobling med to muligheter. Kontrollmønster Avansert parallell Varme Valg av tank

• “Varme” viser til buffertank og “DHW” viser til varmtvannsbereder. Kontrollmønster Avansert parallell Varme Ja

• DHW-tanken aktiveres kun etter å ha valgt “Ja”. 0:30 Tidsur for å starte den bivalente varmekilden (i timer og minutter). SG ready inngangskontroll for system med to muligheter følger inngangsbetingelsene nedenfor. Ja SG ready

Alternativ for å innstille ekstern pumpe på PÅ eller AV under drift med to alternativer. Innstill på PÅ hvis systemet er en enkel tilkobling med to muligheter. SG-signal Driftsoppsett Vcc-bit1 Vcc-bit2 Åpen Åpen Varmepumpe AV, kjele AV Kort Åpen Varmepumpe PÅ, kjele AV Åpen Kort Varmepumpe AV, kjele PÅ Kort Kort Varmepumpe PÅ, kjele PÅ

• Den valgfrie PCB-tilkoblingen må settes til JA for å aktivere funksjonen.

• Hvis den valgfrie PCB- tilkoblingen ikke er valgt, vil funksjonen ikke vises i displayet.

Buffertank Valg av tank Ja Etter å ha valgt tanken 10 °C Angi T PÅ temperatur Menyer326 Meny Standardinnstilling Innstillinger / Alternativer for display Ja Etter å ha valgt tanke T PÅ temperatur 5 °C Angi T AV temperatur Ja Etter å ha valgt tanken T PÅ temperatur T AV temperatur 5 °C Angi antifrosttemperatur Ja Etter å ha valgt tanken T PÅ temperatur T AV temperatur Etter å ha angitt antifrosttemperatur 80 °C Sett høy grense

Avfrostingssignal For å slå på defrostersignal for å stoppe viftespole under defrosterdrift. (Hvis defrostersignal er innstilt på Ja, vil funksjonen med to alternativer ikke kunne brukes) Nei

6 Installatøroppsett Driftsoppsett For å få tilgang til de fi re hovedfunksjonene eller modusene. 4 hovedmodi Varme / *

Varme For å stille inn ulike vann- og omgivelsestemperaturer for oppvarming. Vanntemperatur for varme PÅ / Utendørstemp. for varme AV / T for varme PÅ / Varmeapp. PÅ/AV Vanntemperatur for varme PÅ Kompensasjonskurve Varme PÅ temperaturer i kompensasjonskurve eller direkte inntasting.

Systemet er låst for å brukes uten KJØLE-modus. Det kan bare låses opp av en autorisert installatør eller våre autoriserte servicepartnere.

• Hvis det er valgt system med 2 soner, må de 4 temperaturpunktene også legges inn for sone 2.

• Hvis det er valgt system med 2 soner, må temperaturpunktet også legges inn for sone 2.

Kjøle For å stille inn ulike vann- og omgivelsestemperaturer for kjøling. Vanntemperaturer for kjøling PÅ

T for kjøling PÅ. Vanntemperatur for kjøling PÅ Kompensasjonskurve Kjøling PÅ temperaturer i kompensasjonskurve eller direkte inntasting. Vanntemperatur for kjøling PÅ Kompensasjonskurve X-akse: 20 °C, 30 °C Y-akse: 15 °C, 10 °C Legg inn de 4 temperaturpunktene (2 på den horisontal X-aksen, 2 på den vertikale Y-aksen)

• Hvis det er valgt system med 2 soner, må de 4 temperaturpunktene også legges inn for sone 2.

• “Sone1” og “Sone2” vil ikke vises i displayet hvis det bare er ett sonesystem.

Systemet er låst for å brukes uten KJØLE-modus. Det kan bare låses opp av en autorisert installatør eller våre autoriserte servicepartnere.

• Hvis det er valgt system med 2 soner, må temperaturpunktet også legges inn for sone 2.

• “Sone1” og “Sone2” vil ikke vises i displayet hvis det bare er ett sonesystem. T for kjøling PÅ 5 °C Sett T for kjøling PÅ

Auto Bytt automatisk fra Varme til Kjøling eller Kjølig til Varme. Utetemperaturer for bytting fra Varme til Kjøling eller Kjølig til Varme. Ute-temp. for (varm til kjøl) / Ute-temp. for (kjøl til varm) Ute-temp. for (varm til kjøl) 15 °C Angi utetemperatur for å bytte fra Varme til Kjøling. Ute-temp. for (kjøl til varm) 10 °C Angi utetemperatur for å bytte fra Kjøling til Varme.

Tank Stille inn funksjoner for tanken. Gulvdriftstid (maksimum) / Tankens oppvarmingstid (maks) / Tankens gjenoppvarmingstemp. / Sterilisering

Systemet er låst for å brukes uten KJØLE-modus. Det kan bare låses opp av en autorisert installatør eller våre autoriserte servicepartnere.

Vises bare når KJØLE-modus er låst opp (Det betyr når KJØLE-modus er tilgjengelig). Menyer For installatøren331

Meny Standardinnstilling Innstillinger / Alternativer for display Tankens oppvarmingstid (maks) 1:00 Maks tid for oppvarming av tanken (i timer og minutter) Tankens gjenoppvarmingstemp. -8 °C Angi temperaturen for å utføre gjenoppvarming av vann i tank. Sterilisering Mandag Sterilisering kan settes for én eller fl ere dager i uken. Søn / Man / Tir / Ons / Tor / Fre / Lør Sterilisering: Tid 12:00 Tid på valgte ukedag(er) for sterilisering av tanken 0:00 ~ 23:59 Sterilisering: Koketemperatur 65 °C Angi koketemperaturer for sterilisering av tanken. Sterilisering: Driftstid (maks) 0:10 Angi tid for sterilisering (i timer og minutter) 7 Installatøroppsett Service-oppsett

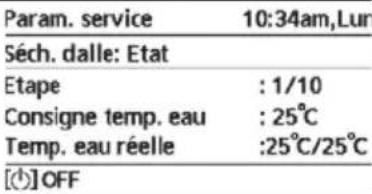

Betongtørk For å tørke betong (gulv, vegger, etc.) under bygningsarbeid. Ikke bruk denne menyen til andre formål og annet enn i perioden når bygningsarbeidet pågår. Rediger for å stille inn temperaturen for å tørke betong. PÅ / Endre Endre Trinn: 1 Temperatur: 25 °C Oppvarmingstemperatur for tørking av betong. Velg ønskede trinn: 1 ~ 10, område: 1 ~ 99

Bekreft innstilte temperaturer for å tørke betong for hvert trinn.

Servicekontakt For å sette opp til 2 kontaktnavn og numre for brukeren. Serviceteknikerens navn og kontaktnummer. Kontakt 1 / kontakt 2 Kontakt 1 / Kontakt 2 Kontaktnavn eller -nummer. Navn / telefonikon Legg inn navn og nummer Kontaktperson: bokstavene a ~ z. Kontaktnummer: 1 ~ 9 Menyer For installatøren333

• Brukeren kan inspisere og fjerne eventuelle hindringer på luftinntakene og utløpsventilene til utendørsenhetene for å sikre optimal ytelse.

• Brukere må ikke forsøke å utføre service eller bytte ut deler av enheten.

• Kontakt autorisert forhandler for planlagt inspeksjon. Forhandler
• Periodiske inspeksjoner på enhetene, funksjonskontroll av RCCB/ELCB, feltkabling og rørarbeid må utføres med jevne mellomrom av en autorisert forhandle for å sikre optimal sikkerhet og ytelse av enhetene.

• Avhengig av hva slags sanitærvanntank man har, er det viktig å utføre service på vannfi ltersettet av og til. Rengjøringsinstrukser For å sikre at systemet yter optimalt, må rengjøring utføres ved regelmessige intervaller. Ta kontakt med en autorisert forhandler.

• Koble fra strøm før rengjøring.

• Ikke bruk benzen, fortynner eller skuremiddel.

• Bruk bare såpe ( pH 7) eller nøytrale rengjøringsmidler.

• Ikke bruk vann som er varmere enn 40 °C. Vannfi lter

• Rengjør vannfi lteret minst én gang i året. I annet fall kan fi lteret bli tett, noe som kan føre til at systemet bryter sammen. Ta kontakt med en autorisert forhandler.

• Fjern også støv på magneten. Vannfi ltersett Utendørsenhet

• Ikke blokker luftehullene for luftinntak og -uttak. Dette kan føre til redusert ytelse eller at systemet bryter sammen. Fjern eventuelle hindringer å sikre en god ventilasjon.

• Når det snør, ta bort snøen rundt utedelen for å hindre at luftinntaket og luftuttaket blir tildekket med snø. For lengre tids inaktivitet

• Vannet i sanitærvanntanken må tømmes ut.

• Koble fra strømtilførselen. Kriterier for driftsstans Koble fra strømtilførselen ta deretter kontakt med en autorisert forhandler ved følgende forhold:

• Unaturlige lyder under bruk.

• Vann/fremmede partikler i fjernkontrollen.

• Vannlekkasje fra innendørs enhet.

• Sikringene slår seg av fl ere ganger.

• Nettkabelen blir overdreven varm. Sanitærvanntank Innendørsenhet

• Ikke sprut vann direkte. Tørk forsiktig av enheten med en myk, tørr klut.

• Dette skjer ved avising i varmeveksleren. Utedelen fungerer ikke. • Dette utløses av beskyttelsesinnretningen i systemet når utetemperaturen er utenfor driftsområdet. Systemdriften slår seg av. • Dette utløses av beskyttelsesinnretningen i systemet. Når vanninnløpstemperaturen er lavere enn 10 °C, stopper kompressoren og det ekstra varmeapparatet slås på. Systemet har vanskelig for å varme opp.

• Når panelet og gulvet varmes opp samtidig, kan vanntemperaturen bli redusert, noe som kan redusere oppvarmingsevnen til systemet.

• Når utetemperaturen er lav, kan systemet bruke lengre tid på å varme opp.

• Utløp eller innløp i utedelen er blokkert, for eksempel av snø.

• Når den forhåndsinnstilte vannutløpstemperaturen er lav, kan systemet bruke lengre tid på å varme opp. Systemet varmer ikke opp umiddelbart.

• Systemet vil bruke litt tid å varme opp vannet hvis det startes med kaldt vann. Det ekstra varmeapparatet slås PÅ automatisk når det er deaktivert.

• Dette utløses av beskyttelsesinnretningen i innedelens varmeveksler. Systemet starter automatisk når tidsuret ikke er stilt inn.

• Tidsur for sterilisering er stilt inn. Høyt kjølestøy pågår i fl ere minutter. • Detter er forårsaket av beskyttelsesinnretningen under avising ved utetemperaturer under -10 °C.

• Fjern eventuelle blokkeringer i luftinntakene og luftuttakene på utedelen. Støyende under bruk. • Utedelen eller innedelen har blitt installert skjevt.

• Lukk dekselet skikkelig. Systemet virker ikke. • Sikringen er utløst/aktivert. Drifts-LED lyser ikke eller ingenting vises på fjernkontrollen.

• Strømtilførselen fungerer som den skal, eller det har vært strømbrudd. Feilsøking

Systemet er låst for å brukes uten KJØLE-modus. Det kan bare låses opp av en autorisert installatør eller våre autoriserte servicepartnere.

Vises bare når KJØLE-modus er låst opp (Det betyr når KJØLE-modus er tilgjengelig).335

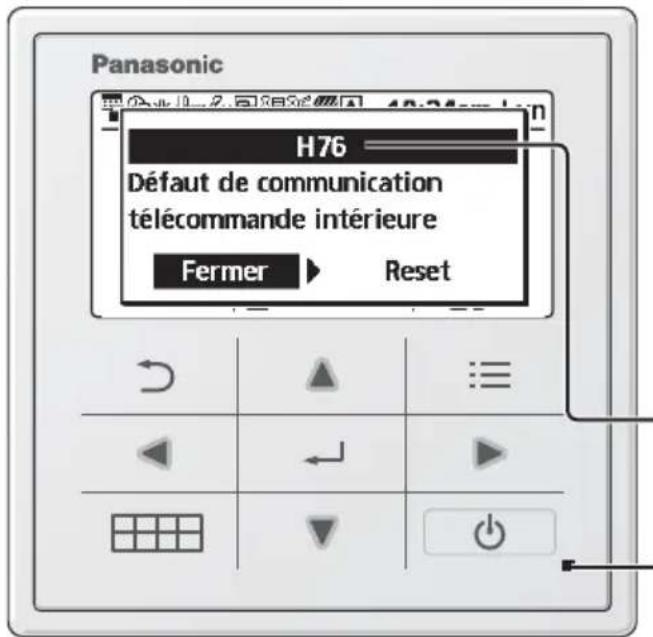

Feilsøking Feilnr. Forklaring av feil H12 Feiltilpasning av kapasitet H15 Feil i kompressorsensor H20 Pumpefeil H23 Feil i kjølemiddelsensor H27 Feil i serviceventil H28 Feil i solsensor H31 Feil i bassengsensor H36 Feil i buffertanksensor H38 Feil i tilpasning av merke H42 Lavtrykksbeskyttelse H43 Sone 1 sensorfeil H44 Sone 2 sensorfeil H62 Feil i vanngjennomstrømning H63 Feil i lavtrykkssensor H64 Feil i høytrykkssensor H65 Feil i avising av vannsirkulasjon H67 Feil i ekstern termistor 1 H68 Feil i ekstern termistor 2 H70 Feil i reservevarmeapparatets OLP H72 Feil i tanksensor H74 Kommunikasjonsfeil i kretskort H75 Beskyttelse for lav vanntemperatur H76 RC-innendørs kommunikasjonsfeil H90 Utendørs-innendørs kommunikasjonsfeil H91 Feil i tankvarmeapparatets overlastvern H95 Feil i spenningstilkobling H98 Høytrykksbeskyttelse H99 Innendørs frostvern Feilnr. Forklaring av feil F12 Trykkbryter aktivert F14 Dårlig kompressorrotasjon F15 Feil i viftemotorlås F16 Strømbeskyttelse F20 Overbelastningsvern på kompressor F22 Overlastvern for transistormodul F23 DC-topp F24 Feil i kjølemiddelkrets F25

Feil i kjøle-/varmesyklus F27 Feil på trykkbryter F29 Lavt utslipp av overhetingsvarme F30 Feil i vannutløpssensor 2 F32 Feil i interntermostat F36 Feil i utendørs omgivelsessensor F37 Feil i vanninnløpssensor F40 Feil i utendørs utslippssensor F41 Korreksjonsfeil for strømfaktor F42 Sensorfeil på utendørs varmeveksler F43 Feil på utendørs avisingssensor F45 Feil i vannutløpssensor F46 Frakobling av strømtransformator F48 Feil i damputløpssensor F49 Feil i forbiføringsutløpssensor F95

Høytrykksfeil i kjøling

Systemet er låst for å brukes uten KJØLE-modus. Det kan bare låses opp av en autorisert installatør eller våre autoriserte servicepartnere.

Vises bare når KJØLE-modus er låst opp (Det betyr når KJØLE-modus er tilgjengelig).336 Informasjon Informasjon når tilkoblet til nettverksadapter (tilbehørsdel som ekstrautstyr) ADVARSEL Før bruk må sikkerheten rundt luft-til-vann-systemet kontrolleres. Se om det fi nnes personer eller levende dyr og planter i nærheten for bruk. Feil bruk på grunn av at følgende instruksjoner ikke følges, kan føre til skade eller ødeleggelser. Bekreft følgende før bruk (innvendige betingelser) - Innstillinger for tidsstyring. Utilsiktede inn- og utkoblinger kan medføre alvorlige skader for personer og levende dyr og planter. Bekreft følgende før og under bruk (utvendige forhold) - Hvis det fi nnes personer i området, må disse varsles om nye driftsinnstillinger før igangsetting. Dette er for å unngå brå overraskelser og alvorlige helseskader for personen når driften endres. - Ikke bruk dette utstyret det fi nnes barn, fysisk funksjonshemmede personer eller eldre i området, når disse ikke kan betjene utstyret selv. - Kontroller innstillinger og driftsstatus jevnlig. - Stopp driften når det vises en feilkode og ta kontakt med en autorisert forhandler eller spesialist. Vennligst bekreft før bruk

• Systemet kan være ubrukbart dersom kommunikasjonsforholdene er dårlige. Kontroller “Driftsstatus” fra utstyrets display etter drift. Følgende tilstander kan oppstå under fjerndrift. - Kan ikke brukes, driftstiden vises ikke. - Luft-til-vann-drift vises ikke når driften innstilles utenfor området.

• Det anbefales å låse skjermen på smarttelefonen for å hindre feil bruk.

• Ikke bruk andre fjernkontroller, kommunikasjons- og driftsenheter som ikke er spesifi sert av autorisert forhandler eller spesialist.

• Brukes under forutsetningene i “Tjenestebetingelser” og “Håndtering av personlig informasjon” for Panasonic smartutstyr.

• Dersom Panasonic smartutstyret ikke brukes over lengre tid, skal den nettverksadapteren frakobles fra enheten. Informasjon til brukere om innsamling og håndtering av gammelt utstyr Disse symbolene på produkter, emballasje, og / eller medfølgende dokumenter betyr at brukte elektriske og elektroniske produkter ikke skal blandes med vanlig husholdningsavfall. For riktig håndtering og gjenvinning av gamle produkter, vennligst lever dem til innsamlingssteder i samsvar med nasjonal lovgivning. Ved riktig håndtering av disse produktene, vil du bidra til å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljøet, som ellers kan oppstå ved uriktig avfallshåndtering. For mer informasjon om innsamling og gjenvinning av gamle produkter, kontakt din kommune, ditt renovasjonsselskap eller forhandleren der du kjøpte gjenstandene. Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i overensstemmelse med nasjonal lovgivning. For forretningsdrivende brukere i EU Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler eller leverandør for videre informasjon. [Informasjon om håndtering i land utenfor EU] Disse symbolene gjelder bare innenfor EU. Ønsker du å kaste slike gjenstander, vennligst kontakt dine lokale myndigheter eller forhandler og spør etter riktig fremgangsmåte for håndtering.337
