MODE D'EMPLOI WHADC1216H6E5C PANASONIC

7.1 Max. préd. pompy ob.

Nous vous remercions d'avoir porté votre choix sur un produit Panasonic.

Avant d'utiliser l'appareil, veuillez lire ce mode d'emploi dans son intégralité et conservez-le pour toute référence ultérieure.

Consignes d'installation jointes.

Numéro de série et année de production veuillez vous référer à la plaque signalétique.

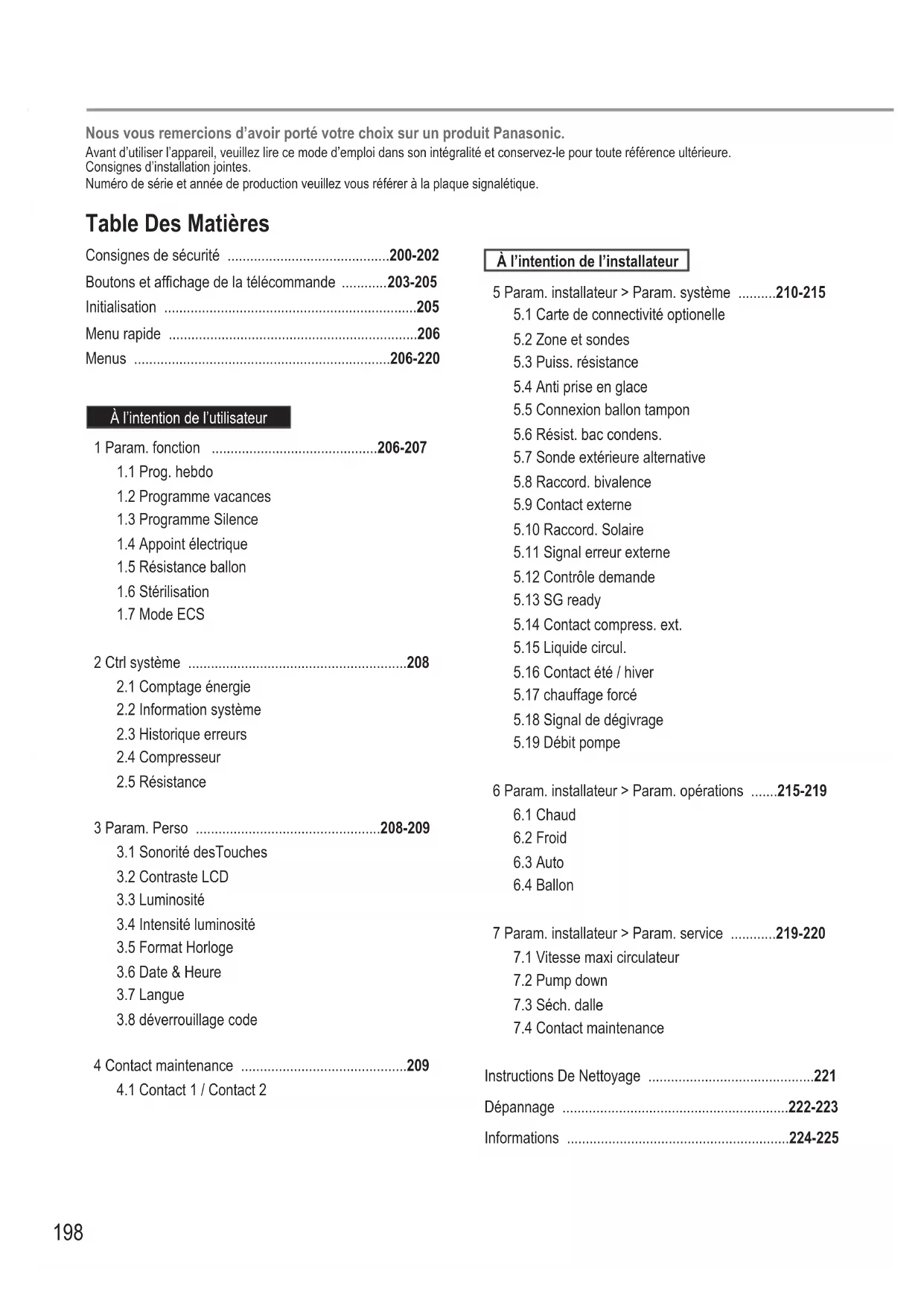

Table Des Matières

Consignes de sécurité ....200-202

Boutons et affichage de la télécommande .....203-205

Initialisation 205

Menu rapide ....206

Menus 206-220

À l'intention de l'utilisateur

1 Param. fonction ....206-207

1.1 Prog. hebdo
1.2 Programme vacances
1.3 Programme Silence
1.4 Appoint électrique
1.5 Résistance ballon
1.6 Stérilisation
1.7 Mode ECS

2 Ctrl système 208

2.1 Comptage énergie
2.2 Information système
2.3 Historique erreurs
2.4 Compresseur
2.5 Résistance

3 Param. Perso .....208-209

3.1 Sonorité desTouches
3.2 Contraste LCD
3.3 Luminosité
3.4 Intensité luminosité
3.5 Format Horloge
3.6 Date & Heure
3.7 Langue
3.8 déverrouillage code

À l'intention de l'installateur

5 Param. installateur > Param. système .....210-215

5.1 Carte de connectivité optionelle
5.2 Zone et sondes
5.3 Puiss. résistance
5.4 Anti prise en glace
5.5 Connexion ballon tampon
5.6 Résist. bac condens.
5.7 Sonde extérieure alternative
5.8 Raccord. bivalence
5.9 Contact externe
5.10 Raccord. Solaire
5.11 Signal erreur externe
5.12 Contrôle demande
5.13 SG ready
5.14 Contact compress. ext.
5.15 Liquide circul.
5.16 Contact été / hiver
5.17 chauffage forcé
5.18 Signal de dégivrage
5.19 Débit pompe

6 Param. installateur > Param. opérations .....215-219

6.1 Chaud
6.2 Froid
6.3 Auto
6.4 Ballon

7 Param. installateur > Param. service .....219-220

7.1 Vitesse maxi circulateur
7.2 Pump down
7.3 Séch. dalle
7.4 Contact maintenance

Instructions De Nettoyage 221

Dépannage 222-223

Informations 224-225

Avant de l'utiliser, assurez-vous que le système a été correctement installé par un revendeur agréé suivant les instructions données.

• La pompe à chaleur air-eau de Panasonic est un système split composé d'une unité intérieure et d'une unité extérieure. L'unité intérieure est composée de l'hydromodule et du réservoir d'eau sanitaire de 200L.
• Ce mode d'emploi décrit comment utiliser le système à l'aide des unités intérieure et extérieure.
• En ce qui concerne le fonctionnement d'autres produits, tels que le radiateur, le contrôleur thermique externe et les unités de chauffage au sol, consultez le mode d'emploi de chaque produit.
• Le système est verrouillé pour fonctionner en mode CHAUFFAGE et peut être déverrouiller pour un fonctionnement en mode REFROIDISSEMENT.
• Il est possible que certaines fonctions décrites dans ce manuel ne soient pas applicables à votre système.
• L'eau utilisée doit obligatoirement être conforme à la norme européenne 98/83 CE relative à la qualité des eaux. La durée de vie du ballon sera écourtée en cas d'utilisation d'eaux souterraines (y compris eau de source et eau de puits).
• Le ballon ne doit pas être utilisé avec de l'eau du robinet contenant des contaminants tels que du sel, de l'acide et autres impuretés susceptibles d'entraîner la corrosion du réservoir et de ses composants.
• Consultez votre revendeur agréé le plus proche pour en savoir plus.

*1 Le système est verrouillé pour fonctionner sans le mode Froid. Il ne peut être déverrouillé que par nos installateurs agréés ou nos stations techniques agréées.
*2 Ne s'affiche que lorsque le mode FROID est déverrouillé (C'est-à-dire lorsque le mode FROID est disponible)

Présentation du système

Télécommande Panneau solaire Douche Ventilo- convecteur Planche chauffant Unité Intérieure Plaque Avant Unité extérieure Radiateur Remarque : Ouverture non recommandée de la Plaque Avant. (Réservé à l'usage du revendeur agréé/spécialiste) Alimentation

Les illustrations de ce mode d'emploi sont fournies à titre d'exemple uniquement et peuvent présenter des différences par rapport à l'appareil proprement dit.
Celui-ci peut être modifié sans préavis à des fins d'amélioration.

Conditions d'utilisation

	WH-UD série WH-UX série				*1 REFROIDISSEMENT (CIRCUIT)
	CHAUFFAGE (RÉSERVOIR)	CHAUFFAGE (CIRCUIT)	CHAUFFAGE (RÉSERVOIR)	CHAUFFAGE (CIRCUIT)
Température de sortie d'eau (°C) (Min. / Max.)	- / 65 *3	20 / 55 - / 65 *	3	20 / 55 (température ambiante < -15°C) *420 / 60 (température ambiante > -10°C) *4	5 / 20
Température ambiante extérieure (°C) (Min. / Max.)	-20 / 35 -28 / 35 16 / 43

Si la température extérieure sort de la plage indiquée dans le tableau, la capacité thermique chutera de façon importante et il se peut que l'unité extérieure s'arrête de fonctionner pour sa propre protection.
L'unité redémarrera automatiquement une fois que la température extérieure sera de nouveau dans la plage spécifiée.
*3 Au-dessus de 55 °C, uniquement possible avec le fonctionnement du chauffage de secours.
*4 Entre une température ambiante extérieure de -10 °C et -15 °C, la température de la sortie d'eau diminue progressivement de 60 °C à 55 °C.

Pour éviter des blessures corporelles sur vous-même et sur les autres ou des dégâts matériels, respectez les instructions ci-dessous :

Tout dysfonctionnement dû au non-respect des instructions peut occasionner des nuisances ou des dégâts dont la gravité est classée comme décrit ci-après :

Ces appareils ne sont pas conçus pour être accessibles du grand public.

! AVERTISSEMENT

Ce symbole signale la présence d'un danger pouvant provoquer des blessures graves ou mortelles.

ATTENTION

Ce symbole signale la présence d'un danger pouvant provoquer des blessures corporelles ou des dégâts matériels.

Les instructions à respecter sont classées d'après les symboles suivants :

Ce symbole désigne une action INTERDITE.

Ces symboles désignent des actions OBLIGATOIRES.

AVERTISSEMENT

Unité intérieure et unité extérieure

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou dénuées d'expérience et de connaissances si elles ont été formées et encadrées pour l'utilisation de cet appareil en toute sécurité et comprennent bien les dangers auxquels elles s'exposent (on parle ici des personnes). Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

Veuillez consulter un revendeur agréé ou un spécialiste pour le nettoyage des pièces internes et pour la réparation, l'installation, le retrait, le démontage et la réinstallation de l'unité. Une installation et une manipulation incorrectes pourraient occasionner des fuites, un choc électrique ou un incendie.

Validez auprès du revendeur agréé ou du spécialiste l'usage de tout type de réfrigérant spécifi é. L'utilisation d'un type de réfrigérant autre que le type spécifi é peut endommager le produit ou provoquer des explosions, des brûlures, etc.

N'utilisez pas de moyens pour accélérer le processus de dégivrage ou de nettoyer l'appareil avec des produits autres que ceux qui sont conseillés par le fabricant. Toute méthode inappropriée ou utilisation de matériel incompatible peut occasionner une détérioration du produit, une explosion et de graves blessures.

N'installez pas l'appareil dans une atmosphère potentiellement explosive ou infl ammable. Sinon, il y a un risque d'incendie.

Ne pas insérer vos doigts ou d'autres objets dans l'unité air-eau intérieure ou extérieure, les pièces en rotation pouvant occasionner des blessures.

Ne touchez pas l'unité extérieure au cours d'un orage, cela pourrait provoquer un choc électrique.

Ne vous asseyez pas et ne montez pas sur l'unité, vous risquez de tomber accidentellement.

N'installez pas l'unité intérieure à l'extérieur. Elle est uniquement conçue pour une installation en intérieur.

Alimentation

N'utilisez pas de cordon modifi é, de raccords, de rallonge ou de cordon non spécifié afin d'éviter une surchauffe et un incendie.

Pour éviter une surchauffe, un incendie ou un choc électrique :

• Ne partagez pas la prise d'alimentation avec un autre appareil.
• N'utilisez pas l'unité avec des mains mouillées.
• Ne pas plier excessivement la fi che électrique.

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabriquant, par un de ses techniciens ou par une personne qui possède des qualifi cations équivalentes afi n d'éviter tout risque.

Cette unité est équipée d'un disjoncteur de courant résiduel/disjoncteur-détecteur de fuite à la terre (RCCB/ELCB). Demandez à un revendeur agréé de vérifi er régulièrement le fonctionnement du RCCB/ELCB surtout après l'installation, l'inspection ou l'entretien. Un dysfonctionnement du RCCB/ELCB peut provoquer un choc électrique et/ou un incendie.

Il est fortement conseillé d'installer un dispositif à courant résiduel (DCR) sur le site afi n d'éviter un choc électrique et/ou un incendie.

Tous les circuits d'alimentation doivent être débranchés avant tout accès aux bornes.

Arrêtez d'utiliser le produit en cas d'anomalie/défaillance et débranchez l'alimentation.

(Risque de fumée / feu / choc électrique)

Exemples d'anomalie ou défaillance

• Le RCCB/ELCB déclenche souvent.
- Vous remarquez une odeur de brûlé.
- Vous remarquez des bruits anormaux ou des vibrations de l'unité.
- De l'eau chaude fuit de l'unité intérieure.
Contactez immédiatement votre revendeur local pour l'entretien/réparation.

Portez des gants pendant l'inspection et l'entretien.

Cet équipement doit être raccordé à la terre afi n d'éviter un choc électrique ou un incendie.

Éviter tout choc électrique en coupant l'alimentation électrique :

-Avant le nettoyage ou l'entretien.

-En cas de non-utilisation prolongée.

Cet appareil convient à de multiples usages. Pour éviter un choc électrique, une brûlure et/ou une blessure mortelle, assurez-vous d'avoir débranché toutes les alimentations avant d'accéder à toute borne de l'unité intérieure.

ATTENTION

Unité intérieure et unité extérieure

Afi n d'éviter des dommages ou de la corrosion sur l'unité, ne nettoyez pas l'unité intérieure avec de l'eau, du benzène, du solvant ou de la poudre à récurer.

N'installez pas l'unité à proximité de combustible ou dans une salle de bains. Sinon, il existe un risque de choc électrique et/ou d'incendie.

Ne touchez pas l'ailette pointue d'aluminium, les parties pointues peuvent causer des dommages.

N'utilisez pas le système pendant la stérilisation afi n d'éviter toute brûlure avec l'eau chaude ou la surchauffe de la douche.

Afin d'éviter des blessures, ne démontez pas l'unité pour la nettoyer.

Afi n d'éviter des blessures, ne marchez pas sur un banc instable lors du nettoyage de l'unité.

Ne placez pas de vase ou de récipient d'eau sur l'unité. De l'eau peut pénétrer à l'intérieur de l'unité et dégrader l'isolation. Cela pourrait entraîner un choc électrique.

Prévenez les fuites d'eau en vous assurant que le tuyau de vidange est :

-Correctement raccordé,
-Dégagé de toute gouttière et récipient, ou
-Non immergé dans l'eau

Après une longue période d'utilisation ou après une utilisation avec un appareil à combustibles, aérez régulièrement la pièce.

Après une longue période d'utilisation, assurez-vous que le support d'installation n'est pas détérioré afi n d'éviter une chute de l'unité.

Télécommande

Ne mouillez pas la télécommande. Sinon, il y a risque de choc électrique et/ou d'incendie.

N'appuyez pas sur les touches de la télécommande à l'aide d'objets durs et tranchants. Sinon, vous risquez d'endommager l'unité.

Ne nettoyez pas la télécommande avec de l'eau, du benzène, du solvant ou de la poudre à récurer.

N'inspectez pas ni n'entretenez pas la télécommande par vous-même.

Consultez un revendeur agréé afi n d'éviter des blessures corporelles causées par un dysfonctionnement.

Boutons et affi chage de la télécommande

Touches / Voyant

Touche du menu rapide

① (Pour en savoir plus, consultez le Guide du menu rapide).
② Touche Retour Revient à l'écran précédent
③Écran LCD
④ Touche du menu principal Pour le paramétrage des fonctions
⑤ Touche MARCHE/ARRÊT Met l'unité en marche/arrêt
Voyant de fonctionnement ⑥ Allumé fi xe pendant le fonctionnement, clignote en cas d'alarme.

Panasonic 10:34am,Lun 23 44 40°C 18°C

Touches directionnelles en croix

Sélectionne un élément.

Haut Gauge Droite Bas

Touche Entrée

Confirme le contenu sélectionné.

Appuyez au centre

Sans gant

Boutons et affi chage de la télécommande

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#ffc,stroke:#333

    subgraph Feature Details
        J["En fonction de la température extérieure prédéfi nie, le système choisit le mode de fonctionnement CHAUD ou *1,*2 FROID. Chauffage auto"] & K["En fonction de la température extérieure prédéfi nie, le système choisit le mode de fonctionnement CHAUD + BALLON ou *1,*2 FROID + BALLON. Chauffage auto"] & L["Le mode CHAUD est soit allumé soit éteint. L'unité extérieure assure le chauffage du système."] & M["L'unité extérieure assure le chauffage du ballon ECS et de l'installation. Ce mode peut être sélectionné uniquement lorsque le ballon ECS est déclaré dans le système."]
    subgraph Legend
        N["Le mode FROID est soit allumé soit éteint. L'unité extérieure assure le refroidissement de l'installation."] & O["L'unité extérieure assure le refroidissement de l'installation. L'unité extérieure assure le chauffage lorsque le ballon est en demande."] & P["Le mode BALLON est soit allumé soit éteint. L'unité extérieure assure le chauffage du ballon ECS."]
    end

    %% Legend
    Note1["Les icônes de direction indiquent le mode actuellement actif. Fonctionnement en chauffage/ECS Fonctionnement en ECS. Opération de dégivrage."]

② Icônes de fonctionnement
L'état de fonctionnement s'affi che.
Cette icône ne s'affichera pas (sous l'écran ARRÊT de fonctionnement) à chaque mise en arrêt, excepté la minuterie hebdomadaire.

État de fonctionnement en vacances

Zone : Télécommande PAC utilisée en thermostat d'ambiance

→État de la sonde interne

État bivalent (Chaudière)

État de fonctionnement de l'horloge Hebdomadaire

État de fonctionnement chauffage turbo

État de la résistance du ballon d'eau chaude sanitaire

État de fonctionnement en mode silencieux

Contrôle demande ou SG ready ou état SHP

État solaire

*1 Le système est bloqué en mode chaud. Il ne peut être déverrouillé que par nos installateurs agréés ou nos stations techniques agréées.

*2 Ne s'affiche que lorsque le mode FROID est déverrouillé (C'est-à-dire lorsque le mode FROID est disponible).

⑦ Icônes du type de capteurs/type de températures réglées

③Température de chaque zone
④ Heure et jour
⑤Température du ballon d'eau chaude
⑥Température extérieure

Température de l'eau →Courbe compens. Thermostat d'ambiance →Externe

Température de l'eau →Direct Thermostat d'ambiance →Interne

Piscine uniquement Sonde d'ambiance

Initialisation

Avant de commencer à procéder aux divers réglages du menu, veuillez paramétrer la télécommande en choisissant la langue de fonctionnement et en réglant correctement la date et l'heure. Lors de la toute première mise en marche, l'écran de réglage s'affiche automatiquement. Le réglage peut également être effectué depuis le menu Param. Perso.

Choix de la langue

Patientez pendant l'initialisation de l'écran. Une fois l'initialisation terminée, l'écran normal s'affi che. Appuyez sur n'importe quel bouton pour affi cher l'écran de réglage de la langue.

① Faites défi ler l'écran à l'aide de ▼ et pour choisir la langue souhaitée.
② Appuyez sur pour confi rmer la sélection.

Réglage de l'horloge

① Sélectionnez à l'aide de ▼ ou ▲a manière d'affi cher l'heure, tel que le format 24 h (par ex.15:00).
② Appuyez sur ← pour confi rmer la sélection.
③ Utilisez ▼ et pour sélectionner l'année, le mois, le jour, l'heure et les minutes. (Sélectionnez et déplacez avec ▶ et appuyez sur pour confirmer.)
④ Une fois l'heure réglée, l'heure et la date apparaîtront à l'écran même si la télécommande est mise en ARRÊT.

Initialisation 12:00am,Lur Initialisation en cours . . . LCD clignotant 12:00am,Lur Démar. Langue 12:00am,Lur ENGLISH FRANÇAIS DEUTSCH ITALIANO Select. [←] Conf. Format Horloge 12:00am,Lur 24H am/pm Select. [←] Conf. Date & Heure 12:00am,Lur AAAA/MM/JJ H: Min 2015/01/01 12:00 am Select. [←] Conf. 10:00am,Mer Démar.

Menu rapide

À la fin des réglages initiaux, vous pouvez sélectionner un menu rapide à partir des options ci-après et modifier le réglage.

① Appuyez sur □ pour affi cher le menu rapide.

SELECT. [←] ON/OFF

Dérogation forcé pour 1 charge ECS

Chauffage Turbo Mode Silence

Réinitialisation des codes erreurs

Activation du "Mode secours"

Verrouillage télécommande

Prog. hebdo Forcer le dégrivage

② Utilisez ▲ pour sélectionner le menu.
③ Appuyez sur pour activer/désactiver le menu sélectionné.

Menus

À l'intention de l'utilisateur

Sélectionnez des menus et défi nissez des réglages en fonction du système disponible à la maison. Tous les réglages initiaux doivent être effectués par un revendeur agréé ou un spécialiste. Il est recommandé que toutes les modifi cations des réglages initiaux soient également effectués par un revendeur agréé ou un spécialiste.

• Après l'installation initiale, vous pouvez manuellement ajuster les réglages.
• Le réglage initial reste actif jusqu'à sa modification par l'utilisateur.
• La télécommande peut être utilisée pour confi gurer plusieurs types d'installations.
• Assurez-vous que le voyant de fonctionnement est éteint avant le réglage.
• Le système peut fonctionner anormalement si il est mal réglé. Veuillez consulter un revendeur agréé.

Pour affi cher le

: ≡ Pour sélectionner le menu : ▲ ▼ ◀ ▶

Pour confi rmer le contenu sélectionné :

Panasonic Menu principal 10:34am,Lur Param. fonction Ctrl système Param. Perso Contact maintenance Select. [←] Conf.

Menu

Réglage par défaut

Options de réglage / Affi chage

1 Param. fonction

1.1 > Prog. hebdo

Une fois que l'horloge hebdomadaire est réglée, l'utilisateur peut modifi er son réglage à partir du menu rapide. Pour régler jusqu'à 6 points de commutation par jour sur chaque jour de la semaine.

- Désactivée si Contact été / hiver sélectionné est "Oui" ou si Forcer chauffage de secours est actif.

Programmation horloge

Sélectionner le jour de la semaine et régler les modèles nécessaires (Heure / Activation/Désactivation du fonctionnement / Mode)

Copie horloge

Sélectionner le jour de la semaine

Prog. hebdo 10:34am, Lun

Dim Lun Mar Mer Jeu Ven Sam

1. 8:00am ON 40°C

2. 12:00pm ON 📋 24/28°C 40°C

3. 1:00pm ON 12/10°C

jour Prog. [→]Editor

Menu	Réglage par défaut	Options de réglage / Affi chage
1.2 > Programme vacances
Pour économiser l'énergie, une période de vacances peut être défi nie pour mettre le système en OFF ou baisser la température pendant cette période.	OFF	ONOFF
	>ON
	Début et fin des vacances.Date et heure		Vacances: Fin 10:34am,Lun
	Température désactivée ou réduite		AAAA/MM/JJ H:Min2015/01/07 10:00 am
• Le réglage de l'horloge Hebdomadaire peut être provisoirement désactivé pendant le réglage du mode vacances, mais sera restauré à la fin du mode vacances.			→Sélect. [--]Conf.
1.3 > Programme Silence
Pour fonctionner silencieusement pendant la période prédéfi nie. il est possible de régler 6 points de commutation horaires. Le niveau 0 signifi e que le mode est désactivé.	Heure de démarrage du mode silencieux : Date et heure		Silence 10:34am,Lun
	Niveau de silence : 0 ~ 3		Prog. Heure Niv.1 8:00 am 02 5:00 pm 13 11:00 pm 3→Sélect. [--]Editor
1.4 > Appoint électrique
Pour activer ou désactiver l'appoint électrique chauffage.	OFF	ONOFF
1.5 > Résistance ballon
Pour activer ou désactiver l'appoint électrique du ballon ECS.	OFF	ONOFF
1.6 > Stérilisation
Pour activer ou désactiver la fonction antilégionélose.	ON	ONOFF
• N'utilisez pas ce système pendant la stérilisation afin d'éviter l'écaillage avec l'eau chaude, ou la surchauffe de la douche. • Demandez à un revendeur agréé de déterminer le niveau des réglages du champ de la fonction de stérilisation conformément aux lois et réglementations locales.
1.7 > Mode ECS (Eau Chaude Sanitaire)
Pour régler le mode ECS sur Standard ou Smart.• En mode Standard, la durée de chauffe du réservoir ECS est plus courte. Tandis qu'en mode Smart, la durée de chauffe de l'ECS est plus longue avec une moindre consommation d'énergie.	Standard	StandardSmart
Pour régler le capteur du ballon sur Haut ou Centre.• Le fait de sélectionner le capteur du ballon Haut ralentit le démarrage de la chauffe du réservoir et réduit la consommation d'énergie. Veuillez passer cette sélection sur le "Centre" lorsque l'eau chaude devient insuffi sante.	Haut	HautCentre
Menu	Réglage par défaut	Options de réglage / Affi chage
2 Ctrl système
2.1 > Comptage énergie
Graphique instantanée ou historique de la consommation et production d'énergie ou du COP.	PrésentSélectionner et récupérer
	Graph. historiquesSélectionner et récupérer
• COP = Coeffi cient de performance.• Pour le graphique historique, la période est choisie de 1 jour/1 semaine/1 an.• La consommation d'énergie (kWh) du chauffage, *1,*2 refroidissement, réservoir et totale peut être récupérée.• La consommation électrique totale est une valeur estimée à partir d'une tension de 230 V c.a. et peut être différente de la valeur mesurée avec un appareil précis.
2.2 > Information système
Montre toutes les informations système dans chaque zone.	Informations système réelles de 10 éléments :Retour / Départ / Zone 1 / Zone 2 / Ballon / Ballon tamp. / Solaire / Piscine / Fréquence COMP / Débit pompeSélectionner et récupérer	Information système 10:34am,Lun1. Retour : 0°C2. Départ : 0°C3. Zone 1 : 0°C4. Zone 2 : 0°CPage
2.3 > Historique erreurs
• Référez-vous au manuel SAV pour connaître les codes d'erreur.• Le code d'erreur le plus récent s'affi che en haut.	Sélectionner et récupérer	Historique erreurs 10:34am,Lun1. --2. --3. --4. --[-]Effacer historique
2.4 > Compresseur
Montre la performance du compresseur.	Sélectionner et récupérer	Compresseur 10:34am,Lun1. Fréqu. rotation : 0 Hz2. Compteur ON-OFF : 03. Tot. compress. ON : 0 h[→]Retour
2.5 > Résistance
Total des heures de temps de fonctionnement du chauffage en mode secours / ECS.	Sélectionner et récupérer	Résistance 10:34am,LunTot. compress. ON: 0h3= : 0h[→]Retour
3 Param. Perso
3.1 > Sonorité desTouches
Active/Désactive le bruit de validation des touches.	ON	ONOFF
3.2 > Contraste LCD
Défi nit le contraste de l'écran.	3	Contraste LCD 10:34am,LunBas Elevê◀ □ □ □ □ □ ▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶>

*1 Le système est bloqué en mode chaud. Il ne peut être déverrouillé que par nos installateurs agréés ou nos stations techniques agréées.
*2 Ne s'affiche que lorsque le mode FROID est déverrouillé (C'est-à-dire lorsque le mode FROID est disponible).

Menu	Réglage par défaut	Options de réglage / Affi chage
3.3 > Luminosité
Défi nit la durée du rétro-éclairage de l'écran.	1 min		Luminosité 10:34am,LunOFF 5 mins15 secs 10 mins [-/-]Conf.
3.4 > Intensité luminosité
Défi nit la luminosité du rétro-éclairage de l'écran.	4		Intensité luminosité 10:34am,Lun
			[-/-]Conf.
3.5 > Format Horloge
Définit le type d'affichage de l'horloge.	24H		Format Horloge 10:34am,Lun [-/-]Conf.
3.6 > Date & Heure
Défi nit la date et l'heure en cours.	AAAA / MM / JJ / H / Min		Date & Heure 10:34am,LunAAAA/MM/JJ H:Min [-/-]Conf.
3.7 > Langue
Définit la langue d'affichage de l'écran supérieur.	ENGLISH / FRANÇAIS / DEUTSCH / ITALIANO / ESPAÑOL / DANISH / SWEDISH / NORWEGIAN / POLISH / CZECH / NEDERLANDS / TÜRKÇE / SUOMI / MAGYAR / SLOVENŠČINA / HRVATSKI / LIETUVIU		Langue 10:34am,LunENGLISHFRANÇAISDEUTSCHITALIANO
• Pour le grec, veuillez vous référer à la version anglaise.			Sélect. [-/-]Conf.
3.8 > déverrouillage code
Permet de choisir un mot de passe à 4 chiffres pour le déverrouillage de la télécommande.	0000		déverrouillage code 10:34am,Lun [-/-]Conf.
4 Contact maintenance
4.1 > Contact 1 / Contact 2
Permet de consulter un numéro de contact prédéfi ni de l'installateur.	Sélectionner et récupérer		Param. service 10:34am,LunContact 1Nom : Bryan Adams☎ : 08812345678
			Sélect.
5 Param. installateur Param. système
5.1 >Carte de connectivité optionelle
Déclarer la présence de al carte optionnelle	Non	Oui ▲ Non
• Si le PCB externe est déclaré (en option), le système aura les fonctions supplémentaires suivantes :1 Connexion du ballon tampon et contrôle de sa fonction et température.2 Contrôle de 2 zones (y compris la piscine et la fonction permettant de réchauffer l'eau y contenue).3 Fonction solaire (les panneaux thermiques solaires raccordés au réservoir ECS (Eau chaude sanitaire) ou au ballon tampon.• L'ECS n'est pas applicable pour les modèles WH-ADC *.4 Signal externe Marche / Arrêt Compresseur5 Remonté des défauts / Alarme6 Contrôle de SG ready.7 Contrôle demande.8 Contact été / hiver
5.2 >Zone et sondes
Permet de sélectionner le nombre de zone et la logique de régulation pour chaque zone; Temp. Eau = loi d'eau simple (sans sonde)Thermost. ambiance = loi d'eau écrêté en T.O.RSonde d'ambiance = loi d'eau compensée	Zone• Après avoir sélectionné le système à 1 ou à 2 zones, passez à la sélection de la pièce (chauffage) ou de la piscine.• Si la piscine est sélectionnée, une valeur doit être défi nie pour la température△T comprise entre 0 °C ~ 10 °C.	Zone et sondes 10:34am,Lun ZoneSystème 1 zoneSystème 2 zoneSélect. [-]Conf.
	Sonde* Pour le thermostat d'ambiance, une autre sélection doit être effectuée : l'option externe ou interne.	Zone et sondes 10:34am,Lun SondeTemp. eauThermost. ambiance Sonde d'ambianceSélect. [-]Conf.
5.3 >Puiss. résistance
Permet de réduire la puissance du chauffage d'appoint électrique si il n'est pas nécessaire.*3 kW / 6 kW / 9 kW* Le réglage de la puissance varient en fonction du modèle.		Puiss. résistance 10:34am,Lun3 kW6 kWSélect. [-]Conf.
5.4 >Anti prise en glace
Permet d'activer/désactiver la protection hors gel de l'installation lorsque le système est en ARRÊT	Oui	Oui▼Non
Menu	Réglage par défaut	Options de réglage / Affi chage
5.5 > Connexion ballon tampon
Pour raccorder le réservoir au système et si OUI est sélectionné, pour défi nir la température △T.La connectivité de la platine en option doit être défi nie sur OUI pour activer la fonction.Si la connectivité de la platine en option n'est pas sélectionnée, la fonction n'apparaîtra pas à l'écran.	Non	Oui
	> Oui
	5 °C	Défi nir△T pour le ballon tamponBallon tamp. 10:34am,Lun△T pour ballon tamponPlage: (0°C~10°C)Etapes: ±1°C Sélect. [--]-Conf.
5.6 > Résist. bac condens.
Pour sélectionner si le cordon chauffant du bac à condensats en option est raccordé ou pas.* Type A - Le cordon chauffant du bac à condensats s'active uniquement pendant l'opération de dégivrage.* Type B -Le cordon chauffant du bac à condensats s'active lorsque la température ambiante extérieure est égale ou inférieure à 5 °C.	Non	Oui
	> Oui
	A	Défi nir le type de cordon chauffant du bac à condensats*.Type résist. Bac 10:34am,LunSélect. [--]-Conf.
5.7 > Sonde extérieure alternative
Pour sélectionner une sonde extérieure alternative.	Non	Oui
5.8 > Raccord. bivalence
Pour sélectionner l'activation ou la désactivation de la connexion bivalente.	Non
> Qui
Pour sélectionner soit le prog. contrôle automatique soit le prog. contrôle d'entrée de SG ready.* Cette sélection ne s'affi che que si la connexion pcb facultative est réglée sur Oui.	Auto
Menu	Réglage par défaut	Options de réglage / Affi chage
Sélectionner une connexion bivalente pour permettre à une source de chaleur supplémentaire telle qu'une chaudière de chauffer le ballon tampon et le réservoir d'eau chaude lorsque la capacité de la pompe à chaleur est insuffi sante à une faible température extérieure. La fonction bivalente peut être réglée soit en mode alternatif (la pompe à chaleur et la chaudière fonctionnent en alternance), soit en mode parallèle (la pompe à chaleur et la chaudière fonctionnent simultanément), soit en mode parallèle avancé (la pompe à chaleur fonctionne et la chaudière s'allume pour le ballon tampon et/ou l'eau chaude domestique en fonction des options de réglage du prog. contrôle).	> Oui > Auto
	-5 °C	Régler la température extérieure pour activer la connexion bivalente.	Raccord. bivalence 10:34am,LunActiver : temp. ext.Plage: (-15°C~35°C)Etapes: ±1°C →Sélect. [-/-] Conf.
	Oui >Après avoir sélectionné la température extérieure
	Prog. Contrôle		Raccord. bivalence 10:34am,LunProg. ContrôleAlternativeParralèleParralèle avancée→Sélect. [-/-] Conf.
	Alternative / Parralèle / Parralèle avancée
	• Sélectionner Parallèle avancé pour une utilisation bivalente des réservoirs.
	Prog. Contrôle > Alternative
	OFF	Possibilité de régler la pompe externe sur MARCHE ou ARRÊT pendant le fonctionnement bivalent. Régler sur MARCHE si le système est une connexion bivalente simple.	Raccord. bivalence 10:34am,LunPompe externeONOFF→Sélect. [-/-] Conf.
	Prog. Contrôle > Parralèle avancée
	Chaud Sélection du réservoir		Raccord. bivalence 10:34am,LunParralèle avancéeChaudECS→Sélect. [-/-] Conf.
	• “Chaud” implique le ballon tampon et “ECS” implique le réservoir d'eau chaude sanitaire.
	Prog. Contrôle > Parralèle avancée >Chaud >Oui
	• Le ballon tampon est activé uniquement après la sélection de “Oui”.		Raccord. bivalence 10:34am,LunParralèle avancée: ChaudOuiNon→Sélect. [-/-] Conf.
	-8 °C	Régler le seuil de température permettant de démarrer la source de chaleur bivalente.	Raccord. bivalence 10:34am,LunDémar. ch.: Temp. CiblePlage: (-10°C~0°C)Etapes: ±1°C →Sélect. [-/-] Conf.
	0:30	Minuteur de retard servant à démarrer la source de chaleur bivalente (en heure et minutes).	Raccord. bivalence 10:34am,LunDémar. ch.: TempoPlage: (0:00~1:30)Etapes: ±0:05 →Sélect. [-/-] Conf.
	-2 °C	Régler le seuil de température permettant d'arrêter la source de chaleur bivalente.	Raccord. bivalence 10:34am,LunStop ch.: Temp. CiblePlage: (-10°C~0°C)Etapes: ±1°C →Sélect. [-/-] Conf.

Menu			Réglage par défaut	Options de réglage / Affi chage
			0:30	Minuteur de retard servant à arrêter la source de chaleur bivalente (en heure et minutes).	Raccord. bivalence 10:34am,LunStop ch.: TempoPlage: (0:00~1:30)Etapes: ±0:05Sélect. [--]-Conf.
			Prog. Contrôle >Parralèle avancée >ECS >Oui
			• Le réservoir ECS est activé uniquement après la sélection de "Oui".		Raccord. bivalence 10:34am,LunParralèle avancée: ECSOuiNonSélect. [--]-Conf.
			0:30	Minuteur de retard servant à démarrer la source de chaleur bivalente (en heure et minutes).	Raccord. bivalence 10:34am,LunECS: TempoPlage: (0:30~1:30)Etapes: ±0:05Sélect. [--]-Conf.
			> Qui >SG ready
			Signal SG	Prog. de fonctionnement	Possibilité de régler la pompe externe sur MARCHE ou ARRÊT pendant le fonctionnement bivalent. Régler sur MARCHE si le système est une connexion bivalente simple.
			Vcc-bit1 Vcc-bit2
			Ouvrir Ouvrir	Pompe à chaleur éteinte, chaudière éteinte
			Cour Ouvrir	Pompe à chaleur allumée, chaudière éteinte
			Ouvrir Cour	Pompe à chaleur éteinte, chaudière allumée
			Cour Cour	Pompe à chaleur allumée, chaudière allumée
5.9 > Contact externe
Active/désactive le bornierContact Externe (arrêt forcé PAC)			Non	OuiNon
5.10 > Raccord. Solaire
• La Platine optionnelle doit être défi nie sur OUI pour activer la fonction.• Si la Platine optionnelle n'est pas sélectionnée, la fonction n'apparaîtra pas à l'écran.• L'ECS n'est pas applicable pour les modèles WH-ADC*.			Non	OuiNon
			> Oui
			Ballon tamp. Sélection du réservoir		Raccord. Solaire 10:34am,LunBallon tamp.Ballon ECSSélect. [--]-Conf.
			> Oui >Après la sélection du réservoir
			10 °C	Régler la température △T activée	Raccord. Solaire 10:34am,Lun△T activéPlage: (6°C~15°C)Etapes: ±1°CSélect. [--]-Conf.

Menu	Réglage par défaut	Options de réglage / Affi chage
	> Oui >Après la sélection du réservoir >Température T activée
	5 °C	Régler la température △T arrêtée	Raccord. Solaire 10:34am,Lun △T stoppé
			Plage: (2°C~9°C) Etapes: ±1°C
			Sélect. [-J]Conf.
	> Oui >Après la sélection du réservoir >Température T activée > Température T arrêtée
	5 °C	Régler la température d'antigel	Raccord. Solaire 10:34am,Lun Anti prise en glace
			Plage: (-20°C~10°C) Etapes: ±1°C
			Sélect. [-J]Conf.
	> Oui >Après la sélection du réservoir >Température T activée > Température T arrêtée >Après le réglage de la température d'antigel
	80 °C Défi nir la limite H		Raccord. Solaire 10:34am,Lun Limite H
			Plage: (70°C~90°C) Etapes: ±5°C
			Sélect. [-J]Conf.
5.11 > Signal erreur externe
Active/désactive le contact Signal erreur externe (report de défaut)	Non	Oui ▲ Non
5.12 > Contrôle demande
Active/désactive le signal d'entrée 0-10V	Non	Oui ▲ Non
5.13 > SG ready
Active:désactive la fonction Smart grid et permet le paramétrage de celle-ci.	Non	Oui ▲ Non
	> Oui
	120 %	Capacité (1) & (2) de l'ECS (en %), Chaud (en %) et Froid (en °C)	SG ready 10:34am,Lun Capacité [1-0]: ECS
			Plage: (50%~150%) Etapes: ±5% 120 %
			Sélect. [-J]Conf.
5.14 > Contact compress. ext.
Active/désactive le contact compresseur externe.	Non	Oui ▲ Non
5.15 > Liquide circul.
Sélectionner si le circuit utilise de l'eau pure ou de l'eau glycolée. Pour sélectionner s'il faut faire passer l'eau ou le glycol dans le système.	Eau	Liquide circul. 10:34am,Lun Eau Glycol SÉlect. [-J]Conf.
5.16	> Contact été / hiver
		Non	Oui ▲ Non
5.17	> chauffage forcé
	Permet d'activer le mode secours soit manuellement (par défaut) soit automatiquement.	Manuel	chauffage forcé 10:34am, Lun Auto ▲ Manuel
			Sélect. [→] Conf.
5.18	> Signal de dégivrage
	Pour activer le signal de dégivrage et arrêter le ventilo-convecteur pendant l'opération de dégivrage. (Si le signal de dégivrage est réglé sur oui, la fonction bivalente ne sera pas utilisable)	Non	Oui ▲ Non
5.19	> Débit pompe
	Pour régler le fonctionnement de la pompe sur un débit variable ou sur un fonctionnement fi xe.	△T	ΔT Fact. Max

6 Param. installateur Param. opérations
Pour accéder aux quatre principaux modes ou fonctions.	4 principaux modesChaud / *1, *2 Froid / *1, *2 Auto / Ballon		Param. opérations 10:34am,LunChaudFroidAutoBallonSélect. [-]Conf.
6.1 > Chaud
Pour défi nir diverses températures d'eau et température de consigne pour le chauffage.	Temp. eau pour démar. Chauf. / Temp. ext pour arrêt chauff. / △T pour activer Chauffage / Chauffage ON/OFF		Param. opérations 10:34am,LunChaudTemp. eau pour démar. Chauf.Temp. ext pour arrêt chauff.△T pour activer ChauffageSélect. [-]Conf.
	> Temp. eau pour démar. Chauf.
	préciser Courbe compens = loi d'eau	Températures de chauffage activées dans la courbe de compensation ou entrée directe.	Param. opérations 10:34am,LunCh. ON: temp. eauCourbe compens.DirectSélect. [-]Conf.

*1 Le système est bloqué en mode chaud. Il ne peut être déverrouillé que par nos installateurs agréés ou nos stations techniques agréées.

*2 Ne s'affiche que lorsque le mode FROID est déverrouillé (C'est-à-dire lorsque le mode FROID est disponible).

Menu	Réglage par défaut	Options de réglage / Affi chage
	> Temp. eau pour démar. Chauf.> Courbe compen. (loi d'eau)
	Axe X: -5 °C, 15 °CAxe Y: 55 °C, 35 °C	Entrer les 4 points de température(2 sur l'axe horizontalX, 2 sur l'axe verticalY).	Ch. ON: temp. eau:Zone1→Sélect. [←]Conf.
	• Plage de température : Axe X: -20 °C ~ 15 °C, axe Y : Voir ci-dessous• Plage de température pour l'entrée de l'axe Y :1. Modèle WH-UD : 20 °C ~ 60 °C2. Modèle WH-UH et appoint électrique activé : 25 °C ~ 65 °C3. Modèle WH-UH et appoint électrique désactivé : 35 °C ~ 65 °C4. Modèle WH-UX : 20 °C ~ 60 °C• Si le système à 2 zones est sélectionné, les 4 points de température doivent être entrés pour la Zone 2.• "Zone1" et "Zone2" n'apparaîtront pas à l'écran s'il s'agit unique du système à 1 zone.
	> Temp. eau pour démar. Chauf.> Direct
	35 °C	Régler la température de consigne directe en chaud	Param. opérations 10:34am,LunCh. ON: temp. eau:Zone2Plage: (20°C~60°C)Etapes: ±1°C →Sélect. [←]Conf.
	• La plage Min. ~ Max. est conditionnée comme suit :1. Modèle WH-UD : 20 °C ~ 60 °C2. Modèle WH-UH et appoint électrique activé : 25 °C ~ 65 °C3. Modèle WH-UH et appoint électrique désactivé : 35 °C ~ 65 °C4. Modèle WH-UX : 20 °C ~ 60 °C• Si le système à 2 zones est sélectionné le point de consigne de température doit être entrés pour la Zone 2.• "Zone1" et "Zone2" n'apparaîtront pas à l'écran s'il s'agit unique du système à 1 zone.
	> Temp. ext pour arrêt chauff.
	24 °C	Température pour arrêter le chauffage	Param. opérations 10:34am,LunChaud OFF: temp. ext.Plage: (5°C~35°C)Etapes: ±1°C →Sélect. [←]Conf.
	> △ pour activer Chauffage
	5 °C	Régler △a.* Ce réglage ne sera pas disponible si le débit de la pompe est réglé sur le fonctionnement Max.	Param. opérations 10:34am,LunCh. ON: △TPlage: (1°C~15°C)Etapes: ±1°C →Sélect. [←]Conf.
	> Chauffage ON/OFF
	> Chauffage ON/OFF > Temp. ext. pour chauff. elec. ON
	0 °C	Température pour autoriser l'appoint électrique	Param. opérations 10:34am,LunChaud. ON: temp. ext.Plage: (-20°C~15°C)Etapes: ±1°C →Sélect. [←]Conf.
	> Chauffage ON/OFF >Temps de retard de MARCHE du chauffage
	0:30 min	Temps de retard pour le démarrage du chauffage	Param. opérations 10:34am,LunChauf. ON: TempoPlage: (0:10~1:00)Etapes: ±0:10 Sélect. [-]Conf.
	> Chauffage ON/OFF >Temp. eau pour MARCHE du chauffage
	-4 °C	Réglage de l'hystérésis pour démarrage de l'appoint élec. en fonction de la temp. départ calculée.	Param. opérations 10:34am,LunChauf. ON: ΔT de temp. ciblePlage: (-10°C~-2°C)Etapes: ±1°C Sélect. [-]Conf.
	> Chauffage ON/OFF >Temp. eau pour ARRÊT du chauffage
	-2 °C	Réglage de l'hystérésis pour l'arrêt de l'appoint élec. en fonction de la temp. départ calculée.	Param. opérations 10:34am,LunChauffage ON: ΔT de temp. ciblePlage: (-8°C~0°C)Etapes: ±1°C [xwx8]Sélect. [-]Conf.
6.2 > *1, *2 Froid
Pour défi nir diverses températures d'eau et température de consigne pour le refroidissement.	Températures d'eau pour activer le refroidissement et △T pour activer le refroidissement.		Param. opérations 10:34am,LunFroidTemp. eau pour activer froidΔT pour activer froidSélect. [-]Conf.
	> Temp. eau pour activer froid
	préciser Courbe compens = loi d'eau	Températures de refroidissement activées dans la courbe de compensation ou entrée directe.	Param. opérations 10:34am,LunFroid ON: temp. eauCourbe compens.DirectSélect. [-]Conf.
	> Temp. eau pour activer froid > Courbe compens.
	Axe X : 20 °C, 30 °CAxe Y : 15 °C, 10 °C	Entrer les 4 points de température (2 sur l'axe horizontal X, 2 sur l'axe vertical Y)	Froid ON: temp. eau : Zone115°C2010°C515 20°C 30°C 30Sélect. [-]Conf.
	• Si le système à 2 zones est sélectionné, les 4 points de température doivent être entrés pour la Zone 2.• "Zone1" et "Zone2" n'apparaîtront pas à l'écran s'il s'agit unique du système à 1 zone.

*1 Le système est bloqué en mode chaud. Il ne peut être déverrouillé que par nos installateurs agréés ou nos stations techniques agréées.

*2 Ne s'affiche que lorsque le mode FROID est déverrouillé (C'est-à-dire lorsque le mode FROID est disponible).

Menu	Réglage par défaut	Options de réglage / Affi chage
	> Temp. eau pour activer froid > Direct
	10 °C	Régler la température de consigne directe en froid	Param. opérations 10:34am,LunFroid ON: temp. eau : Zone2Plage: (5°C~20°C)Etapes: ±1°C Sélect. [-]Conf.
	• Si le système à 2 zones est sélectionné, le point de consigne de température doit être entré pour la Zone 2. “Zone1” et “Zone2” n’apparaîtront pas à l’écran s’il s’agit unique du système à 1 zone.
	> Δ pour activer froid
	5 °C	Régler △T pour activer le refroidissement* Ce réglage ne sera pas disponible si le débit de la pompe est réglé sur le fonctionnement Max.	Param. opérations 10:34am,LunFroid ON: △TPLage: (1°C~15°C)Etapes: ±1°C Sélect. [-]Conf.
6.3 > *1, *2 Auto
Passage automatique de Chauffage à Refroidissement ou de Refroidissement à Chauffage.	Températures extérieures de passage de Chauffage à Refroidissement ou de Refroidissement à Chauffage.Temp. ext. bascule hiver/étéTemp. ext. bascule été/hiver		Param. opérations 10:34am,LunAutoTemp. ext. bascule hiver/étéTemp. ext. bascule été/hiverSélect. [-]Conf.
	> Temp. ext. bascule hiver/été
	15 °C	Régler la température extérieure pour le passage de Chauffage à Refroidissement.	Param. opérations 10:34am,LunAuto: temp. ext.(Chaud>Froid)Plage: (11°C~25°C)Etapes: ±1°C Sélect. [-]Conf.
	> Temp. ext. bascule été/hiver
	10 °C	Régler la température extérieure pour le passage de Refroidissement à Chauffage.	Param. opérations 10:34am,LunAuto: temp. ext.(Froid>Chaud)Plage: (5°C~14°C)Etapes: ±1°C Sélect. [-]Conf.
6.4 > Ballon
Fonctions de réglage du ballon ECS.	Duré fct plancher (chauffage) / Durée chauff. ballon (max) / Temp. relance chauff. ballon / Stérilisation		Param. opérations 10:34am,LunBallonDurée fct plancher (max)Durée chauff. ballon (max)Temp. relance chauff. ballonSélect. [-]Conf.
	• L’écran affi chera 3 fonctions à la fois.
	> Durée fct plancher (max)
	8:00	Durée maximum de fonctionnement en chauffage (en heure et minutes)	Param. opérations 10:34am,LunBallon: Durée fct sol (max)Plage: (0:30~10:00)Etapes: ±0:30 [8:00Sélect. [-]Conf.

*1 Le système est bloqué en mode chaud. Il ne peut être déverrouillé que par nos installateurs agréés ou nos stations techniques agréées. *2 Ne s'affiche que lorsque le mode FROID est déverrouillé (C'est-à-dire lorsque le mode FROID est disponible).

Menu	Réglage par défaut	Options de réglage / Affi chage
	> Durée chauf. ballon (max)
	1:00	Durée maximum pour le chauffage du ballon ECS(en heure et minutes)	Param. opérations 10:34am,LunBallon: Durée chauff. (max)Plage: (0:05~4:00)Etapes: ±0:05Sélect. [←]Conf.
	> Temp. relance chauf. ballon
	-8 °C	Régler l'hystérésis de réchauffage du ballon ECS.	Param. opérations 10:34am,LunBallon: Temp. rechauf.Plage: (-12°C~-2°C)Etapes: ±1°CSélect. [←]Conf.
	> Stérilisation
	Lundi	La stérilisation peut être défi nie pour 1 ou plusieurs jours de la semaine.Dim / Lun / Mar / Mer / Jeu / Ven / Sam	Param. opérations 10:34am,LunStérilisation: jourDim Lun Mar Mer Jeu Ven Sam— √ — — — —→jour √/— [←]Conf.
	> Stérilisation: Heure
	12:00	Heure du/des jour(s) de la semaine sélectionné(s) pour stériliser le réservoir0:00 ~ 23:59	Param. opérations 10:34am,LunStérilisation: Heure12: 00 pm→ Sélect. [←]Conf.
	> Stérilisation: Temp. ébull.
	65 °C	Régler les températures de consigne nécessaires pour stériliser le réservoir.	Param. opérations 10:34am,LunStérilisation: Temp. ébull.Plage: (55°C~65°C)Etapes: ±1°C SÉlect. [←]Conf.
	> Stérilisation: Dur. fct. (max)
	0:10	Régler la durée de stérilisation(en heure et minutes)	Param. opérations 10:34am,LunStérilisation: Dur. fct. (max)Plage: (0:05~1:00)Etapes: ±0:05Sélect. [←]Conf.

7 Param. installateur Param. service
7.1 > Vitesse maxi circulateur
Pour régler la vitesse maximale du circulateur.	Réglage du débit, du fonctionnement max. et de l'activation/désactivation du fonctionnement du circulateur. Débit : XX:X l/min Fact. Max : 0x40 ~ 0xFE, Circulateur : ON/OFF/Purge air	Param. service 10:34am,Lun Débit Fact. Max Opération 0.0 l/min 0xce Purge air SÉlect.
Menu	Réglage par défaut	Options de réglage / Affi chage
7.2 > Pump down
Permet d'activer la fonction pump down pour rapatrier le fl uide dans le groupe extérieur.	Opération de pump downON
7.3 > Séch. dalle
Pour sécher la dalle (sol, murs, etc.) pendant la construction.N'utilisez pas ce menu à d'autres fi ns et à une période autre que pendant la construction	Modifi er pour régler la température de la dalle.ON / Editer		Param. service 10:34am,Lun
	> Editer
	Étapes : 1Température : 25 °C	Température de chauffage permettant de sécher la dalle.Sélectionner les étapes souhaitées : 1 ~ 10, plage : 1 ~ 99
	> ON
	Confir rmer les températures réglées la dalle à chaque étape.
7.4 > Contact maintenance
Pour paramétrer jusqu'à 2 noms et numéros de contact pour l'utilisateur.	Nom et numéro de contact de l'ingénieur d'entretien.Contact 1 / Contact 2		Param. service 10:34am,LunContact maintenance:Contact 1Contact 2Sélect. [--]Conf.
	> Contact 1 / Contact 2
	Nom ou numéro du contact.Nom / icône de téléphone		Contact maintenance 10:34am,LunContact 1Nom : Bryan Adams08812345678Sélect. [--]Editer
	Entrer le nom et le numéroNom de contact : alphabet a ~ z.Numéro de contact : 1 ~ 9		Contact-1ABC/abc 0-9/AutreABCDEFGH I JKLMNOPQRS TUVWXYZ abcdefghI RAjklmnopqrstuvwxyz ConfSélect. [--]EntrerNombre:1 2 3 (4 5 6 )7 8 9 - RA^ 0 # _ConfSélect. [--]Entrer

Pour garantir une performance optimale du système, un nettoyage doit être effectué à intervalles réguliers. Consultez un revendeur agréé.

• Débranchez l'alimentation avant le nettoyage.
• N'utilisez pas de benzène, de solvant ou de poudre à récurer.
• Utilisez uniquement du savon ( pH7) ou un détergent ménager neutre.
• N'utilisez pas de l'eau dont la température est supérieure à 40 °C.

Unité Intérieure

- N'éclaboussez pas l'eau directement. Frottez délicatement l'appareil avec un chiffon doux et sec.

Jauge de pression d'eau

- N'appuyez pas ou ne frappez pas le couvercle en verre à l'aide d'objets durs et tranchants. Sinon, vous risquez d'endommager l'unité.

• Assurez-vous que la pression d'eau est comprise entre 0,05 et 0,3 MPa (0,1 MPa = 1 bar).
• Si la pression d'eau se situe hors de la plage ci-dessus, consultez un revendeur agréé.

Filtre à eau

• Nettoyez le fi litre à eau au moins une fois par an. Ne pas le faire peut provoquer le colmatage du fi litre, ce qui peut entraîner la panne du système. Consultez un revendeur agréé.
• Veuillez également retirer la boue de chauffage sur l'aimant.

Ensemble fi ltre à eau

Unité extérieure

• N'obstruez pas les évents d'admission et de sortie d'air. Le non-respect de cette consigne peut entraîner une réduction de performance ou une panne du système. Retirez toute obstruction pour assurer la ventilation.
• Lorsqu'il neige, nettoyez et retirez la neige autour de l'unité extérieure pour éviter que les évents d'admission et de sortie d'air ne soient recouverts de neige.

Préparation En Cas D'Inutilisation Prolongée

• L'eau à l'intérieur du réservoir d'eau sanitaire doit être vidée.
  • Débranchez l'alimentation.

Pièces non susceptibles d'être réparées par vos soins

Débranchez l'alimentation

puis veuillez consulter un revendeur agréé dans les conditions suivantes :

• Bruits anormaux pendant la mise en service.
• Pénétration d'eau ou de corps étrangers à l'intérieur de la télécommande.
• Fuite d'eau de l'unité intérieure.
• Désactivation fréquente du disjoncteur.
• Le cordon d'alimentation est excessivement chaud.

MAINTENANCE

Utilisateur

• Afin d'assurer une performance optimale des appareils, l'utilisateur peut inspecter les évents d'entrée et de sortie d'air de l'unité extérieure et y dégager toute éventuelle obstruction.
• Les utilisateurs ne doivent pas essayer d'entretenir ou de remplacer les pièces de l'unité.
• Contactez un revendeur agréé pour programmer une inspection.

Revendeur

• Afin de garantir la sécurité et une performance optimale des unités, des inspections saisonnières sur les appareils, le contrôle fonctionnel du RCCB/ELCB, le câblage sur site et la tuyauterie doivent être effectuées à intervalles réguliers par un revendeur agréé.
• Propre au réservoir d'eau sanitaire, il est important d'entretenir l'ensemble filtre à eau de façon périodique.

Les phénomènes suivants ne correspondent pas à un dysfonctionnement.

Symptôme Cause
Lors du fonctionnement, vous entendez un bruit d'eau qui coule.	Fluide frigorigène à l'intérieur de l'appareil.
Le fonctionnement ralentit quelques minutes après avoir remis en marche l'appareil.	Le ralentissement est une protection du compresseur.
L'unité extérieure dégage de la vapeur ou de l'eau.	Condensation ou évaporation survenue dans les tuyaux.
La vapeur ressort de l'unité extérieure en mode de chauffage.	Cela est causé par l'opération de dégivrage de l'échangeur thermique.
L'unité extérieure ne fonctionne pas.	Cela est causé par le contrôle de protection du système lorsque la température extérieure est hors de la plage de fonctionnement.
Le système s'arrête de fonctionner.	Cela est causé par le contrôle de protection du système. Lorsque la température d'entrée d'eau est inférieure à 10 °C, le compresseur s'arrête et le réchauffeur de réserve se met sous tension.
Le système est difficile à réchauffer.	Lorsque le panneau et le sol sont réchauffés en même temps, la température d'eau chaude peut diminuer, ce qui peut réduire la capacité de chauffage du système.Lorsque la température de l'air extérieur est faible, le système peut avoir besoin d'un temps de chauffage plus long.L'évacuation ou l'admission de l'unité extérieure est bloquée par certains obstacles, comme un bloc de neige.Lorsque la température prédéfinie de la sortie d'eau est faible, le système peut avoir besoin d'un temps de chauffage plus long.
Le système ne se réchauffe pas de façon instantanée.	Le système prendra un certain temps pour réchauffer l'eau s'il commence à fonctionner avec une température d'eau froide.
L'appoint électrique s'éteint automatiquement lorsqu'il est désactivé.	Cela est causé par le contrôle de protection de l'échangeur thermique de l'unité intérieure.
Le système se met automatiquement à fonctionner lorsque l'Horloge n'est pas réglé.	Le programme de stérilisation a été réglé.
De grands bruits de réfrigérant continuent de se faire entendre pendant plusieurs minutes.	Ceux-ci sont causés par le contrôle de protection pendant l'opération de dégivrage à une température ambiante extérieure inférieure à -10 °C.
Le mode *1, *2 FROID est indisponible.	Le système est verrouillé pour fonctionner en mode CHAUD uniquement.

Vérifiez les éléments suivants avant de faire appel au service de maintenance.

Symptôme Vérifi cation
Le mode CHAUD/ ^*1 . ^*2 FROID ne fonctionne pas effi cacement.	Réglez la température correctement.Fermez la vanne du panneau chauffant/refroidissant.Dégagez toute obstruction des évents d'admission et de sortie d'air de l'unité extérieure.
L'appareil fait du bruit lorsqu'il fonctionne.	L'unité extérieure ou intérieure a été installée en pente.Fermez bien le couvercle.
Le système ne fonctionne pas. • Le coupe-circuit est déclenché/activé.
Le voyant de fonctionnement n'est pas allumé ou rien ne s'affi che sur la télécommande.	L'alimentation fonctionne correctement ou il s'est produit une panne électrique.

*1 Le système est bloqué en mode chaud. Il ne peut être déverrouillé que par nos installateurs agréés ou nos stations techniques agréées.

*2 Ne s'affiche que lorsque le mode FROID est déverrouillé (C'est-à-dire lorsque le mode FROID est disponible).

Panasonic H76 Défaut de communication télécommande intérieure Fermer ▶ Reset

Ci-dessous une liste de codes d'erreurs qui peuvent apparaître à l'écran en cas de dysfonctionnement avec le réglage ou le fonctionnement du système.

Lorsque l'écran affi che un code d'erreur tel qu'indiqué ci-dessous, contactez le numéro enregistré sur la télécommande ou l'installateur agréé le plus proche.

Tous les boutons sont désactivés, excepté ◀ et

Numéro d'erreur

Clignotement

N° d'erreur	Description des erreurs
H12	Capacité incompatible
H15	Défaut sonde compresseur
H20	Défaut circulateur
H23	Défaut sonde réfrigérant
H27	Défaut vanne de service
H28	Défaut sonde solaire
H31	Défaut sonde piscine
H36	Défaut sonde ballon tampon
H38	Défaut compatibilité marque
H42	Protection basse pression
H43	Défaut sonde zone 1
H44	Défaut sonde zone 2
H62	Défaut débit eau
H63	Défaut sonde basse pression
H64	Défaut sonde haute pression
H65	Erreur circul. eau dégivrage
H67	Défaut thermistance ext. 1
H68	Défaut thermistance ext. 2
H70	Défaut OLP résistance chauffage
H72	Défaut sonde ballon ECS
H74	Défaut de communication carte
H75	Protection temp. eau basse
H76	Défaut de communication RC-Unité intérieure
H90	Défaut communication intérieur/extérieur
H91	Défaut OLP résistance ballon ECS
H95	Défaut de câblage alimentation
H98	Protection haute pression
H99	Prévention gel intérieur

N° d'erreur Description des erreurs
F12	Pressostat activé
F14	Défaut rotation compresseur
F15	Défaut moteur ventilateur bloqué
F16	Protection courant
F20	Protection surcharge compresseur
F22	Protection surcharge transistor module
F23	PIC DC
F24	Défaut cycle réfrigérent
F25	*1, *2 Défaut cycle chauffage/refroidissement
F27	Défaut pressostat
F29	Surchauffe faible débit
F30	Défaut sonde de départ d'eau :2
F32	Défaut thermostat interne
F36	Défaut sonde extérieure
F37	Défaut sonde de retour d'eau
F40	Défaut sonde décharge ext.
F41	Défaut de correction du facteur de puissance
F42	Défaut sonde extérieure de l'échangeur thermique
F43	Défaut sonde dégivr. ext.
F45	Défaut sonde de départ d'eau
F46	Déconnexion du transformateur de courant
F48	Défaut sonde de sortie de l'évaporateur
F49	Défaut sonde sortie bypass
F95	*1, *2 Défaut haute pression en cooling

* Certains codes erreur peuvent ne pas être applicables à votre modèle. Consultez un revendeur agréé pour plus d'explications.

*1 Le système est bloqué en mode chaud. Il ne peut être déverrouillé que par nos installateurs agréés ou nos stations techniques agréées.

*2 Ne s'affiche que lorsque le mode FROID est déverrouillé (C'est-à-dire lorsque le mode FROID est disponible).

Informations sur la connexion à l'Adaptateur Réseau (Accessoire en option)

AVERTISSEMENT

Avant de l'utiliser, vérifiez la sécurité autour du système air-eau. Prévenez les personnes et sujets vivants se trouvant aux alentours avant utilisation.

Un mauvais fonctionnement dû au non-respect des instructions peut provoquer des blessures et des dégâts.

Confirmez les points ci-dessous avant utilisation (depuis l'intérieur des locaux)

- Condition de réglage du minuteur. Une opération de marche/arrêt imprévisible peut provoquer des blessures graves ou des dommages sur les personnes et les sujets vivants.

Confirmez les points ci-dessous avant et pendant le fonctionnement (depuis l'extérieur des locaux)

- Si vous savez que quelqu'un se trouve dans les locaux, prévenez la personne du nouveau réglage avant exécution.

Il s'agit d'éviter que la personne ne subisse un choc ou un malaise grave à cause du changement de réglage.

- N'utilisez pas cet appareil si des enfants, personnes à mobilité réduite ou personnes âgées incapables de faire fonctionner l'appareil seuls se trouvent à l'intérieur des locaux.

- Vérifi ez le réglage et l'état de fonctionnement fréquemment.

- Arrêtez le fonctionnement si un code d'erreur s'affiche et consultez un revendeur agréé ou un spécialiste.

Confirmez les points suivants avant utilisation

• Le système peut ne pas être utilisable en cas de mauvaises conditions de communication. Veuillez vérifier l'“État de fonctionnement” sur l'écran de l'application après l'opération. L'état suivant peut exister en cas d'utilisation à distance.
• Fonctionnement impossible, temps d'utilisation non affi ché.
• Le fonctionnement air-eau n'est pas affiché si l'opération est réglée en-dehors des locaux.
• Il est conseillé de verrouiller l'écran du smartphone pour éviter une mauvaise opération.
• N'utilisez pas d'autre télécommande, appareil de communication ou opération non spécifié par un revendeur agréé ou un spécialiste.
• Utilisez conformément aux accords de "Termes de service" et "Gestion des informations personnelles" de l'application Panasonic Smart.
• En cas de non-utilisation prolongée de l'application Panasonic Smart, déconnectez l'adaptateur réseau de l'appareil.

Avis aux utilisateurs concernant la collecte et l'élimination des appareils électriques et électroniques usagés

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les appareils électriques et électroniques usagés, doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur.

En éliminant ces produits usagés conformément à la réglementation en vigueur, vous contribuerez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs de la manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union européenne

Si vous souhaitez vous défaire de pieces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européenne]

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

AVERTISSEMENT	Ce symbole indique que cet équipement utilise un réfrigérant infl ammable. Il existe un risque d'incendie en cas de fuite du réfrigérant et d'exposition à une source d'infl ammation externe.		Ce symbole indique que le manuel d'instruction doit être lu attentivement.
	Ce symbole indique qu'un personnel d'entretien doit manipuler cet équipement en se référant au manuel d'installation.		Ce symbole indique que certaines informations sont incluses dans le manuel d'utilisation et/ou manuel d'installation.
