Termék típusa	Levegő-víz hőszivattyú
Modell	Aquarea DHW
Márka	Panasonic
Fűtési teljesítmény	5.0 - 16.0 kW
Hűtési teljesítmény	4.0 - 14.0 kW (ha van)
Beltéri egység méretei (MxSzxM)	800 x 650 x 300 mm
Kültéri egység méretei (MxSzxM)	900 x 800 x 350 mm
Beltéri egység súlya	40 kg
Kültéri egység súlya	70 kg
Tápellátás	230V / 50Hz (egyfázisú) vagy 400V / 50Hz (háromfázisú)
Hűtőközeg	R32
COP (Teljesítménytényező)	Akár 4.0
Fő funkciók	Fűtés, Hűtés, Használati melegvíz előállítás, Leolvasztási ciklus
Karbantartás	Tisztítsa a levegőszűrőket 3 havonta; évente ellenőrizze a hűtőközeg nyomását
Tisztítás	Törölje le a beltéri egységet száraz ruhával; használjon puha kefét a kültéri egység lamelláihoz
Biztonsági funkciók	Túlmelegedés elleni védelem, fagyvédelem, nagynyomású kapcsoló
Elérhető alkatrészek	Szűrők, ventilátormotor, kompresszor, expanziós szelep, PCB
Javíthatóság	Moduláris kialakítás; felhasználó által hozzáférhető szűrők; a hűtőközeghez szakember szükséges
Általános információk	Alkalmas padlófűtéshez, radiátorokhoz és ventilátor-tekercs egységekhez
Szerelési kézikönyv	268 oldal, tartalmazza a kapcsolási rajzokat és hibaelhárítást

Gyakran ismételt kérdések - Aquarea DHW PANASONIC

Hogyan állítsam vissza az Aquarea DHW rendszert?

Tartsa lenyomva a Reset gombot a vezérlőn 5 másodpercig. Ha a probléma továbbra is fennáll, ellenőrizze a hibakódot a kézikönyvben.

Milyen típusú hűtőközeget használ?

Az Aquarea DHW R32 hűtőközeget használ, amely környezetbarátabb a korábbi típusoknál.

Milyen gyakran kell tisztítanom a szűrőket?

Tisztítsa a levegőszűrőket 3 havonta a hatékonyság fenntartása érdekében. Erős poros környezetben havonta tisztítsa.

Használható az Aquarea DHW hűtésre?

Igen, a reverzibilis működésű modellek hűtést is biztosíthatnak. Ellenőrizze az adott modell specifikációit.

Mi a maximális melegvíz hőmérséklet?

A használati melegvíz 60°C-ig (140°F) melegíthető normál beállítások mellett.

Hogyan értelmezzem a kijelzőn megjelenő hibakódokat?

Tekintse meg a kézikönyv hibaelhárítási részét. Gyakori kódok: H00 (nincs hiba) és H99 (kommunikációs hiba).

Szükséges szakember általi telepítés?

Az elektromos és hűtőközeggel kapcsolatos munkák miatt a telepítést képesített szerelőnek kell végeznie.

Mi a garancia időtartama?

A Panasonic általában 2 éves garanciát kínál alkatrészekre és munkára, hosszabbított lehetőségekkel.

Integrálhatom napelemekkel?

Igen, az Aquarea DHW rendszer támogatja a naphőrendszerekkel való integrációt a jobb hatékonyság érdekében.

Hogyan állíthatom be a hőmérsékleti alapértéket?

Használja a vezérlő hőmérséklet gombjait (fel/le) a kívánt fűtési vagy melegvíz hőmérséklet beállításához.

HASZNÁLATI ÚTMUTATÓ Aquarea DHW PANASONIC

A készüléket a (8 évnél idősebb) gyermekek és csökkent fizikai, értelmi vagy mentális képességű, illetve megfelelő tapasztalatok és ismeretek híján lévő személyek csak felügyelettel, vagy a készülék biztonságos használatára vonatkozó megfelelő tájékoztatás esetén használhatják.

A gyermekeknek tilos a berendezéssel játszani.

Gyermekek felügyelet nélkül nem végezhetnek tisztítási vagy karbantartási tevékenységet.

A hőszivattyút függőleges helyzetben szállítsa, kivételes esetben max. 35°-ban megdöntheti bármely irányba. Ügyeljen rá, hogy szállítás közben ne sértse meg a készülék burkolatát és fontos alkatrészeit.

A hőszivattyú nem ipari célra készült és nem használható maró és robbanásveszélyes anyagokat tartalmazó helyiségben.

A hőszivattyú villamos hálózathoz való csatlakoztatását a villamos berendezésekre vonatkozó szabványoknak megfelelően kell elvégezni. A hőszivattyú és a villamos hálózat közé kötelező olyan megszakítót beiktatni, amely szükség esetén az összes pólust leválasztja a villamos hálózatról a szerelésre vonatkozó nemzeti előírások rendelkezéseinek megfelelően.

Az aggregát sérülésének veszélye miatt a hőszivattyút tilos úgy működtetni, hogy nincs víz a kazánban!

A készülék beszerelését a hatályos jogszabályok és a gyártó útmutatója alapján kizárólag szakképzett szerelő végezheti.

A zárt rendszerű hőszivattyú befolyó csövébe kötelező névleges nyomású biztonsági szelepet építeni a tárolóban lévő névleges nyomás 0,1 MPa (1 bar) értéknél nagyobb mértékű növekedésének megakadályozása érdekében.

Biztosítsa, hogy a víz kicsöpöghessen a biztonsági szelep leeresztő nyílásán, ezért annak rendelkeznie kell a szabadba vezető nyílással.

A biztonsági szelepet fagymentes helyen kell elhelyezni és leeresztő csövét lefelé kell irányítani.

A biztonsági szelep szabályos működése érdekében rendszeresen ellenőrizze, hogy nincs-e elzáródva, nem képződött-e rajta vízkő és az esetlegesen képződött vízkövet el kell távolítania.

A hőszivattyú és a biztonsági szelep közé tilos záró szelepet szerelni, mivel az megakadályozná a biztonsági szelep működését!

Üzembe helyezés előtt a berendezés tetejére kötelező 2 db 90°-os könyökidomot (ø125 mm) szerelni, melyek egymással ellentétes oldalra néznek. A helyiségben biztosítani kell a megfelelő szellőzést.

Az elektronikus vezérlőegység elemei a hőszivattyú kikapcsoló ikonjának (9) megnyomása után is feszültség alatt vannak.

A villamos hálózatról történő leválasztása esetén a hőszivattyút vízteleníteni kell a fagyveszély miatt.

A víztelenítés a kazán befolyó csövén keresztül történik. E célból ajánlatos a biztonsági szelep és a befolyó cső közé egy külön tagot vagy leeresztő szelepet szerelni.

Kérjük, hogy a hőszivattyú esetleges hibáit ne próbálja önállóan megjavítani, hanem forduljon legközelebbi meghatalmazott szervizünkhöz.

BEMUTATÁS

Kedves vásárlónk!

Köszönjük, hogy a Aquarea használati melegvíz készítő hőszivattyút választotta, amivel a termékcsoportba tartozó berendezések egyik legtökéletesebb darabjának szavazott bizalmat. A hőszivattyú anyaga, felépítése és a rajta elvégzett minőségellenőrzési tesztek megfelelnek a vonatkozó szabványoknak.

A készülék egyes részei és a késztermék teljesítményének és biztonsági berendezéseinek ellenőrzése a nemzetközi minőségellenőrzési szabványoknak megfelelően történt.

Kérjük, használat előtt olvassa el figyelmesen a Szerelési és kezelési útmutatót, hogy elkerülje az esetleges kellemetlenségeket és megelőzze a berendezés meghibásodását.

Kérjük, hogy elolvasás után tartsa meg ezt az útmutatót, hogy a segítségére legyen, ha a jövőben útmutatásra lenne szüksége a hőszivattyú működésével vagy karbantartásával kapcsolatban.

Márkaszervizünk tapasztalt munkatársai mindig szívesen állnak rendelkezésére, hogy elvégezzék a berendezés rendszeres karbantartását.

ALKALMAZÁSI TERÜLET

E berendezés használati melegvíz készítésére alkalmas a háztartásokban és más felhasználóknál, ahol a melegvíz-fogyasztás (40 °C) nem haladja meg a napi 150-250 litert. A berendezést csatlakoztatni kell az épület használati melegvíz-cirkulációs hálózatához, és működéséhez biztosítani kell a villamosenergia-ellátást. A levegő befúvása illetve elszívása egy másik helyiségből is történhet.

A fürdőkáddal vagy zuhannyal ellátott helyiségekben kötelező betartani az IEC 60364-7-701 (VDE 0100, Teil 701) szabvány előírásait. A berendezés csak függőlegesen, 2 db, legalább 8 mm névleges átmérőjű fali csavarral rögzíthető a falra. A kis teherbírású falat előzetesen meg kell erősíteni azon a helyen, ahová fel kívánja akasztani a készüléket. A könnyebb ellenőrzés és a magnézium védőanód cseréje érdekében azt ajánljuk, hogy hagyjon elegendő helyet a berendezés és a padló között (4. ábra), mivel ellenkező esetben javítás esetén le kell szerelni a falról a berendezést.

A készüléknek a jelen útmutatóban ismertetett felhasználásától eltérő használata tilos. A berendezés nem ipari célra készült és nem használható maró és robbanásveszélyes anyagokat tartalmazó helyiségben.

A gyártó nem felelős a szabálytalan beszerelésből, valamint a Szerelési és kezelési útmutató rendelkezéseitől eltérő, nem rendeltetésszerű használatból eredő sérülésekért.

A Kezelési útmutató hozzátartozik a termékhez, és a vevő rendelkezésére kell bocsátani. Olvassa el figyelmesen az útmutatóban lévő figyelmeztetéseket, mivel azok fontos információkat tartalmaznak a biztonságos szerelés, a használat és a karbantartás tekintetében.

Az útmutatót őrizze meg, hogy a segítségére lehessen a jövőben.

Az Ön hőszivattyújának jelzése a berendezés alsó oldalán lévő adattáblán, a két csatlakozó cső között található.

A csomagolóanyag eltávolítása után vizsgálja meg annak tartalmát. Ha bármilyen kételye merülne fel, forduljon a szállítóhoz. A csomagolóanyagokat (kötőelemek, műanyag zacskók, extrudált polisztirol, stb.) ne hagyja a gyermekek közelében, mert veszélyforrást jelenthetnek, és csak az arra kijelölt hulladékgyűjtőbe helyezze el.

TÁROLÁS ÉS SZÁLLÍTÁS

A hőszivattyú függőlegesen, száraz és tiszta helyiségben tárolandó.

A HŐSZIVATTYÚ MŰKÖDÉSI ELVE

A hőszivattyú egy termodinamikai hőgenerátor, amely a hőt az alacsonyabb hőfokszintről (pl. a környezeti levegő hője) egy magasabb hőfokszintre emeli (pl. használati melegvíz).

E kinyert hő a meghajtó (villamos) energiával együtt alkotja azt a hőenergiát, amellyel a használati víz felmelegíthető.

1. ábra: A hőszivattyú aggregátorán keresztül haladó energiaáramlás ábrája

MÉRETEK

	A	B	C *	C **	D *	D **	E *	E **
PAW-DHWM80ZNT	1197	345	100	175	100	230	G 1/2	G 3/4
PAW-DHWM100ZNT	1342	490	100	175	100	230	G 1/2	G 3/4
PAW-DHWM120ZNT	1497	645	100	175	100	230	G 1/2	G 3/4
* - DIN norm
** - NF norm
285
	170
	324			589
	350
							A
				B
	350							533
	294			264
E				C
D

1. ábra: A hőszivattyú csatlakoztatási és szerelési méretei (mm)

MŰSZAKI ADATOK

Modell	PAW-DHWM80ZNT	PAW-DHWM100ZNT	PAW-DHWM120ZNT
Ürtartalom [I]	80 100 120
Névleges nyomás [MPa (bar)]	≤ 1,0 (10)
Tömeg / vízzel töltve [kg]	58 / 138 62 / 162 68 / 188
A kazán korrózió elleni védelme	Zománcozott / Mg anód
Szigetelés vastagsága [mm]	40 - 85
Nedvesség elleni védelmi osztály	IP24
Max. csatlakozási teljesítmény [W]	2350
Feszültség	230 V / 50 Hz
Elektromos fűtőbetétek száma x teljesítménye [W]	2 x 1000
Biztosíték [A]	16
Beállított vízhőmérséklet [°C]	55
Max. hőmérséklet (hőszivattyú / fűtőbetét) [°C]	55 / 75
Legionella elleni védelem [°C]	70
Külső működési hőmérsékleti tartomány [°C]	2 - 35
Működési tartomány – levegő [°C]	-7-től 35-ig
Hűtőközeg	R 134a
Hűtőközeg mennyisége [g]	540
*Felfűtési idő A15 / W10-55 [h:min]	4:40	5:40	6:40
*Energiafogyasztás a felfűtés alatt A15 / W10-55 [kWh]	0,99	1,19	1,41
A mért ürítő ciklus típusa	M	M	M
*Energiafogyasztás a választott ürítő ciklus alatt A15 / W10-55 [kWh]	2,04	2,05	2,08
*COP DHW a választott ürítő ciklus esetén A15 / W10-55	3,10	3,10	3,10
**Felfűtési idő A7 / W10-55 [h:min]	5:20	6:50	8:41
**Energiafogyasztás felfűtés alatt A7 / W10-55 [kWh]	1,12	1,43	1,78
**Energiafogyasztás a választott ürítő ciklus alatt A7 / W10-55 [kWh]	2,45	2,35	2,51
**COP DHW a választott ürítő ciklus alatt A7 / W10-55	2,65	2,63	2,61
Használati viz max. mennyisége (min. 40 °C) [I]	90 130 142
Teljesítmény készenléti üzemmódban az EN16147 szabvány szerint [W]	19	20	27
Hangteljesítmény / Hangnyomásszint 1 m távolságról [dB(A)]	51 / 39,5
Légvezeték csatlakozások [mm/m]	ø125 (☐150x70) / 15
Levegő térfogatárama [m3/h]	100-230
Max. megengedett nyomáscsökkenés a csővezetékben (100 m3/h levegő térfogatáram esetén) [Pa]	95

(*) 15 °C-os belépő levegőhőmérséklet, 74% relatív páratartalom és 10 °C-os belépő vízhőmérséklet mellett, a víz max. 55 °C-ra való felfűtése esetén. Az EN 16147 szabvány szerint.

(**) 7 °C-os belépő levegőhőmérséklet, 89% relatív páratartalom és 10 °C-os belépő vízhőmérséklet mellett, a víz max. 55 °C-ra való felfűtése esetén. Az EN 16147 szabvány szerint.

A HŐSZIVATTYÚ TELEPÍTÉSE

A hőszivattyú működhet környezeti levegővel vagy külső levegő bevezetésével. A hőszivattyút fagymentes helyiségben kell elhelyezni. Elhelyezésekor különösen ügyelni kell arra, hogy a légbeszívás ne történjék poros helyen, mivel a por csökkenti a hőszivattyú teljesítményét. A telepítés helyének kiválasztása során ügyeljen a fal szilárdságára is, hogy az elbírja a vízzel teli kazánt tartalmazó hőszivattyú súlyát. Tegye meg a szükséges intézkedéseket annak érdekében, hogy a készülék által keltett zaj és rezgés ne hallatszódjék be, ill. ne érződjön azokban a lakóhelyiségekben, ahol ez zavaró lenne (hálószobák, pihenőhelyiségek). A hőszivattyút és a működéséhez szükséges légbeszívót ne helyezze el olyan helyiségben, ahol más levegőfogyasztó (gázkazán, szilárd tüzelőanyaggal üzemelő tűzhely, elszívó berendezés, stb.) is működik. Telepítéskor tartsa be a berendezésnek a faltól, a padlótól és a mennyezettől mért minimálisan szükséges távolságát. A kondenzvíz hőszivattyúból történő elvezetése a berendezés bal alsó részén, egy 18 mm-es külső átmérőjű műanyagcsövön történik. Ehhez a csövecskéhez csatlakoztatni kell a külső kondenzvíz leeresztő csövet, majd belevezetni azt a lefolyóba vagy egy edénybe. A kondenzvíz mennyisége a levegő hőmérsékletétől és páratartalmától valamint a hőszivattyú működésétől függ.

Az épületben kialakuló nyomásesés megakadályozása érdekében a helyiségekben folyamatosan biztosítani kell a friss levegő utánpótlást. Egy lakóépületben a hőcsere kívánt mértéke 0,5. Ez azt jelenti, hogy az épületben lévő levegő teljes mennyisége 2 óránként kicserélődik.

A hőszivattyút tilos a konyhai kürtővel közös légelvezető csővezetékbe csatlakoztatni valamint tilos a több kisebb lakásból vagy apartmanból történő légbeszívás.

A lakóhelyiségekben (hálószobák, pihenőhelyiségek) érzékelhető zavaró hatású zaj és rezgés csökkentése érdekében tegye meg az alábbi intézkedéseket:

• szereljen flexibilis kötőelemeket a hidraulikus csatlakozóra,
• szereljen flexibilis csövet a befújt/elszívott levegő csővezetékére,
• a falnyílásoknál gondoskodjék a rezgésszigetelésről,
• iktasson be hangtompítókat a befújt/elszívott levegő hangjának elnyelésére,
• a befújt/elszívott levegő csővezetékeinek rögzítésekor gondoskodjék a keletkező rezgés csillapításáról,
• szereljen rezgésszigetelő elemet a fal és a készülék közé.

a) Környezeti levegővel való működés

A hőszivattyú környezeti levegővel való működtetése esetén a használati víz felfűtésére csak az abban a helyiségben lévő levegő energiáját hasznosítják, ahol a készülék el van helyezve. A hőszivattyút szellős, fagymentes helyen kell elhelyezni, lehetőség szerint más hőforrások közelében. A hőszivattyú optimális működéséhez elég tágas és szellős hely szükséges, melynek hőmérséklete 15-25 °C között van. Biztosítani kell a helyiség elegendő levegővel való ellátását. A hőszivattyúra könyökidomokat kell szerelni és úgy kell őket beállítani, hogy megakadályozzuk a levegő keveredését. A hideg levegővel telt helyiségben nagyobb a hőveszteség.

Ha a hőszivattyút fagymentes, 7 °C-nál alacsonyabb hőmérsékletű helyiségben helyezi el, akkor a hőszivattyú normális üzemmódban működik.

min 20 cm

min 25 cm

min 25 cm

min 75 cm

min 150 cm

1. ábra: A hőszivattyú elhelyezésének minimális követelményei

b) Bevezetett levegővel való működés

Bevezetett levegővel való működés esetén a hőszivattyú egy csővezetéken keresztül máshonnan is vezet be illetve ki levegőt. Ajánlatos elvégezni a csővezeték rendszer hőszigetelését, hogy ne keletkezzen kondenzvíz. Külső levegő bevezetése esetén a kültéri egységet úgy kell befedni, hogy megakadályozzuk a por és a hó berendezésbe jutását. A csövekben és könyökidomokban jelentkező ellenállásról tudni kell, hogy a növekvő ellenállás hangosabb működést eredményez.

Bevezetett levegővel való működés esetén a csövek megengedett legkisebb átmérője ∅125 mm vagy □50x70.

A hőszivattyú folyamatosan hatékony működése érdekében terelő lamellákat szerelhet fel a környezeti vagy külső levegő bevezetéséhez, illetve a környezetbe vagy a szabadba való kivezetéséhez. Ha a bevezetett levegő hőmérséklete -7 °C-nál alacsonyabb, akkor a használati víz felmelegítését fűtőbetétek végzik, miközben a hőszivattyú tartalék üzemmódban működik.

1. ábra: A hőszivattyú lehetséges elhelyezési módja

A NYOMÁSCSÖKKENÉS ÉRTÉKÉNEK MEGHATÁROZÁSA A LÉGBEFÚVÓ ÉS ELSZÍVÓ CSŐVEZETÉK-RENDSZERNÉL

A hőszivattyú légbefúvó és elszívó csővezeték-rendszerének tervezésekor kulcsfontosságú figyelembe venni a ventilátor aerodinamikai jellemzőit, melyekből a statikus nyomásveszteség is következik.

A ventilátor különböző sebessége esetén meglévő aerodinamikai jellemzőket ábrázoló diagram

A diagram (1. diagram) a ventilátor működésének aerodinamikai jellemzőit ábrázolja. A felső (lila) vonal a térfogatáram görbéjét jelöli a ventilátor maximális sebessége esetén keletkező nyomáscsökkenéstől függően (100 %). Az alsó (barna) vonal a ventilátor minimális működését (40 %) mutatja. A köztük lévő két görbe (60 %, 80 %) a ventilátor csökkent fordulatszáma esetén meglévő aerodinamikai jellemzőjét ábrázolja. Az alsó (piros) vonal, amely a diagramon a (0,0) és (340,50) pont között húzódik, a statikus nyomás belső csökkenését mutatja, amit csak az elpárologtató hoz létre, a csőrendszer megterhelése nélkül. Ez a nyomáscsökkenés nem kiküszöbölhető.

• Nagyobb hatékonyságú alkalmazási terület - ebben a zónában a levegő térfogatárama nagyobb, ami kisebb nyomásesést feltételez (a csatornarendszert minimális nyomáseséssel kell kivitelezni). A ventilátor magasabb sebességekre van beállítva.
• Működési tartomány normális légáramlás esetén, a nyomáseséstől és a ventilátor beállításaitól függően.

1. diagram: Aerodinamikai jellemzők

Légbefúvó és elszívó csővezeték-rendszer

A használati melegvíz készítő hőszivattyúnak a meglévő csővezeték-rendszerhez való csatlakoztatása során alapidomokból és csatornákból állítson össze egy légbefúvó és elszívó csővezeték-rendszert, melyet ∅125 mm belső átmérőjű körcsatornákból vagy négyszögletes, □150x70 mm keresztmetszetű csatornákból alakít ki.

1. ábra: A légbefúvó és elszívó csővezeték-rendszer alapidomainak sematikus ábrázolása

A nyomáscsökkenés kiszámítása

A teljes statikus nyomáscsökkenés értékeit a légcsatorna egyes elemein jelentkező veszteségek összeadásával és a belső statikus nyomás alapján lehet kiszámítani. Az egyes elemeknél jelentkező statikus nyomáscsökkenés értékei a 2. ábrán láthatók (az elemeknél lévő statikus nyomáscsökkenések ∅125 mm belső átmérőre vagy □150x70 mm keresztmetszetre vonatkoznak).

Elemtípus Statikus nyomáscsökkenés	értéke
a.) Spirálkorcolt légcsatorna	2. diagram
b.) Négyszögletes légcsatorna 150x70mm	2. diagram (DN 125 szerint)
c.) 90°-os könyökidom vízszintes, négyszögletes légcsatornához	5 Pa
d.) 90°-os ív 4 Pa
e.) Négyszög-kör átalakító könyökidom 125-ről 150x70-re	5 Pa
f.) 90°-os könyökidom függőleges, négyszögletes légcsatornához	5 Pa
g.) 45°-os ív	3 Pa
h.) Négyszög-kör átalakító 125-ről 150x70-re	3 Pa
i.) Flexibilis cső	2. diagram
j.) Elszívó rács 25 Pa

1. táblázat: Elemtípusok és a hozzájuk tartozó nyomáscsökkenési értékek

Flexibilis légcsatorna DN 125

Spirálkarcolt légcsatorna DN 125

1. diagram: A statikus nyomáscsökkenés értéke a kiválasztott csatornánál

Elemek	száma	Δp (Pa)	Δp (Pa)
90°-os könyökidom vízszintes, négyszögletes légcsatornához	4 5 20
Flexibilis légcsatorna (DN125)	13,5 m	1,85 (150 m3 /hesetén)	25
Elszívó rács	1	25	25
Összesen:			70

3. táblázat: Példa a nyomáscsökkenés kiszámítására

Megjegyzés

A fent említett, a légcsatorna-rendszer egyes elemein jelentkező veszteségek összeadásával kiszámított statikus össznyomás-csökkenés értéke nem haladhatja meg a 95 Pa értéket, mert ellenkező esetben a COP értékek erőteljesen csökkenni kezdenek.

A VENTILÁTOR BEÁLLÍTÁSÁNAK MEGHATÁROZÁSA

A nyomáscsökkenés értékének meghatározása után kiválasztjuk a ventilátor üzemmódját, ami a ventilátor fordulatszámát is meghatározza. Az üzemmódot az 1. diagram segítségével választjuk ki, amely a ventilátornak a térfogatáramtól és a csővezeték nyomáscsökkenésétől függő aerodinamikai jellemzőit mutatja*.

Megjegyzés:

*A csővezeték nyomáscsökkenése – az 1. diagramon nyomáskülönbségként van jelölve.

A használati melegvíz készítő hőszivattyú működési tartománya

Az 1. diagramon a görbék között a használati melegvíz készítő hőszivattyú két működési területét láthatjuk besatírozva:

• A sötétzöld zóna a magasabb hatékonyságú működési tartományt jelöli. Ebben a zónában a levegő térfogatárama magasabb, ami kisebb nyomáscsökkenést feltételez (a csatorna-rendszer kivitele minimális nyomáscsökkenést eredményez).
• A világoszöld zóna a nyomáscsökkenés és a ventilátor beállítása miatt alacsonyabb térfogatáramú működési tartományt mutat.

Zaj

Az aerodinamikai jellemzőknek a legalacsonyabbtól a legmagasabb értékig való fokozásával a rendszer zajszintje is fokozódik. Az aerodinamikai jellemzők 80 %-ától 100 %-áig terjedő tartományában megnövekedett zajszint észlelhető.

A nyomáscsökkenés kiszámításának ellenőrzése

Az aerodinamikai jellemző meghatározása a nyomáscsökkenés – a csővezeték egyes elemei és a térfogatáram figyelembevételével történő – kiszámítása alapján iterációs módszer. Az aerodinamikai jellemző meghatározása és beállítása után

kötelező megmérnünk a légáramlást a felállított csővezetékben. Ha a térfogatáram nem felel meg a szellőzőrendszernek, akkor kiválasztjuk a következő, a szellőzőrendszernek megfelelő magasabb, ill. alacsonyabb, alkalmas aerodinamikai jellemzöt.

A ventilátor munkapontjának kiválasztása a szellőzőrendszer számára

A ventilátor sebességének meghatározásánál ismernünk kell a szellőzéshez szükséges maximális térfogatáramot és a csővezetékben fellépő nyomáscsökkenést. Az 1. diagramon a kívánt térfogatáramnál húzunk egy függőleges vonalat, majd a (létrehozott csővezeték alapján) kiszámított nyomáscsökkenés értékénél húzunk egy vízszintes vonalat. Ezután kiválasztjuk a ventilátor sebességi jelleggörbéjét, amely a legközelebb fekszik a két vonal metszéspontjához.

Példa az aerodinamikai jellemző kiválasztására

A 3. diagramon a 150 m³/h térfogatáram értéknél húzunk egy függőleges vonalat. A csővezeték pl. 70 Pa nyomáscsökkenést mutat, amit hozzáadunk az alsó (piros) vonalhoz**. Az összes nyomáscsökkenés ekkor 90 Pa. Az engedélyezett 90 Pa nyomáscsökkenési értéknél húzunk egy vízszintes vonalat. E két vonal metszéspontja azon a görbén helyezkedik el, amely a ventilátor 60 %-os sebességének felel meg. Ez a ventilátor standard beállítása, ami azonos a gyártó alapbeállításával.

Megjegyzés:

**A vonal az elpárologtató által létrehozott statikus nyomás belső csökkenését mutatja.

1. diagram: Példa az aerodinamikai jellemzők meghatározására

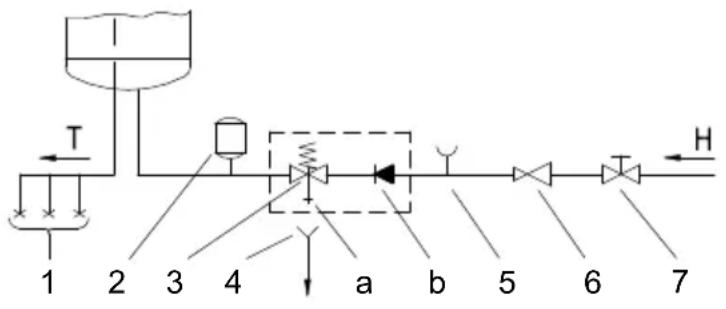

CSATLAKOZTATÁS A VÍZVEZETÉK-HÁLÓZATRA

A hőszivattyú be- és kifolyó csővezetéke eltérő színnel van jelölve. A hideg vizes befolyó csővezeték kék, a meleg vizes kifolyó csővezeték piros. A hőszivattyút nyomáscsökkentő szelep nélkül csatlakoztathatja a házi vízvezeték-hálózatra, ha a hálózati nyomás kisebb, mint 0,6 MPa (6 bar). Ellenkező esetben nyomáscsökkentő szelepet kell beszerelni, amely biztosítja, hogy a hőszivattyúba érkező víznyomás ne haladja meg a névleges nyomást.

A biztonságos működés érdekében a befolyó csőre kötelező biztonsági szelepet szerelni, amely megakadályozza a kazánban lévő névleges nyomás több mint 0,1 MPa (1 bar) értéknél nagyobb mértékű növekedését. A biztonsági szelepen lévő kifolyó fúvókájának rendelkeznie kell a szabadba vezető nyílással. A biztonsági szelep szabályos működését rendszeresen ellenőriznie kell, s ennek során eltávolítani róla a lerakódott vízkövet és meggyőződni róla, hogy a biztonsági szelep nincs eltömödve.

Az ellenőrzés során a kar elforgatásával vagy a szelep anyacsavarjának lecsavarásával (a szelep típusától függően) ki kell nyitni a biztonsági szelepen lévő kifolyót. Ekkor a szelep kifolyó fúvókájából víznek kell kifolynia, ami bizonyítja, hogy a szelep hibátlanul működik.

A víz felfűtése során a hőszivattyúban lévő víznyomás megnő a biztonsági szelepen beállított határig. Mivel a víz nem tud visszafolyni a vízvezeték-hálózatba, ezért kicsöpöghet a biztonsági szelepen lévő kifolyónyíláson. A biztonsági szelep alá helyezett toldalékkal a kicsöpögő vizet a leeresztő csőbe vezetheti. A biztonsági szelepet fagymentes helyen kell elhelyezni és leeresztő csövét lefelé irányítani.

Ha a nem megfelelően elvégzett szerelés miatt nincs lehetőség a kicsöpögő vizet a biztonsági szelepből a leeresztő csőbe vezetni, úgy a csöpögést megakadályozhatja egy megfelelő tágulási tartálynak a hőszivattyú befolyó csövébe való szerelésével. A tágulási tartály térfogata kb. a tároló térfogatának 3 %-a.

1. ábra: Zárt (nyomásos) rendszer

1. ábra: Nyitott (nem nyomásos) rendszer

Jelmagyarázat:

1 – Nyomásos csaptelepek 2 – Tágulási tartály 3 – Biztonsági szelep

a – Ellenőrző szelep

b – Visszacsapó szelep

4 – Ürítő tölcsér

5 – Ellenőrző csonk

6 – Nyomáscsökkentő fojtószelep 7 – Záró szelep 8 – Visszacsapó szelep 9 – Átfolyós csaptelep

H – Hidegvíz

M – Melegvíz

CSATLAKOZTATÁS A VILLAMOS HÁLÓZATRA

A villamos hálózatra való csatlakoztatás előtt a hőszivattyúba egy minimum 1,5 mm² (H05VV-F 3G 1,5 mm²) átmérőjű csatlakozó vezetéket kell beépíteni. Ehhez el kell távolítani a hőszivattyú védőfedelét, amely 2 csavarral van rögzítve (9. ábra). A hőszivattyú villamos hálózatra való csatlakoztatását a villamos berendezésekre vonatkozó nemzeti szabványok szerint kell végezni. A hőszivattyú és a hálózat közé kötelező egy olyan megszakítót beiktatni, amely szükség esetén az összes pólust leválasztja a villamos hálózatról a szerelésre vonatkozó nemzeti előírások rendelkezéseinek megfelelően.

1. ábra: Védőfedél

10. ábra: Villamos kapcsolási rajz

Jelmagyarázat:

T1 – Panel érzékelőkkel 6 – Hőbiztosíték T2 – Elpárologtató hőmérséklet szenzor 7 – Magnézium anód T3 – Levegő hőmérséklet szenzor 8 – LCD képernyő 1 – 4 utas szelep 9 – Kazán földelés 2 – Kompresszor 10 – Készülékház földelés 4 – Ventilátor 5 – Fűtőbetét (2 x 1000W)

A HŐSZIVATTYÚ VEZÉRLÉSE

A hőszivattyú vezérlése az LCD érintőképernyőn keresztül történik (11. ábra). A képernyő bárhol való megérintésével a kezelőpanel kivilágosodik. Világos képernyő esetén a kezelőpanel ikonjai aktívak.

A hőszivattyú vízvezetékre és villamos hálózathoz való csatlakoztatása, valamint a kazán vízzel való feltöltése után a készülék készen áll a működésre. A hőszivattyú a vizet 10-55 °C hőmérsékletre melegíti, 55-75 °C vízhőmérséklet elektromos fűtőbetétekkel érhető el.

1. ábra: Kezelőpanel

Jelmagyarázat:

1 – Napkollektorok működésének kijelzése** 2 – Alternatív fűtőelem bekapcsolása (fűtőbetétek) 3 – Olajkazán működésének kijelzése** 4 – Ajánlás, működési hibák áttekintése, belépés a szerviz menübe 5 – Hőmérséklet kijelzése és beállítása (°C) 6 – SZABADSÁG üzemmód bekapcsolása és beállítása 7 – A hét napjainak kijelzése (1.. hétfő, ..., 7.. vasárnap) 8 – Érték csökkentése 9 – Hőszivattyú be/kikapcsolása 10 – Érték növelése 11 – Időzítő üzemmód bekapcsolása és beállítása

12 – Idő kijelzése és beállítása 13 – "TURBO" fűtés bekapcsolása 14 – Fűtőbetétek működésének kijelzése 15 – Fűtés bekapcsolása a legmagasabb hőmérsékleti szintre 16 – Kompresszorok működésének kijelzése 17 – Legionella elleni védelem működésének kijelzése 18 – Meleg víz mennyiségének kijelzése 19 – Leolvasztás kijelzése 20 – A ventilátor működésének jelzése

** ez a funkció nem áll rendelkezésre a TC-Z, TC-ZNT modelleknél

A hőszivattyú be/kikapcsolása

- A hőszivattyú bekapcsolásához nyomja meg a 9-es ikont.

A berendezés beindításakor először a ventilátor kapcsol be és 1 percig működik (a 20-as ikon látható). Ha a belépő levegő hőmérséklete megfelelő, úgy a vezérlőegység a kompresszort is bekapcsolja és a hőszivattyú normál üzemmódban működik (a 16-os és a 20-as ikon látható). A hőszivattyú be van kapcsolva, a képernyő nem világít és inaktív.

A képernyő utolsó megérintése után 60 másodperccel a képernyő világítása kialszik, ami nincs hatással a hőszivattyú működésére. Ha ezután a képernyőt újra bárhol megérinti, akkor kivilágosodik és aktivizálódik.

Ha alacsonyabb hőmérsékleten kívánja bekapcsolni, akkor olvassa el a "Működés alacsonyabb hőmérsékleten" fejezetet.

- A 9-es ikon hosszabb idejű megnyomásával a hőszivattyút kikapcsolja. A berendezés ekkor nem működik, a képernyőn csak a 9-es ikon látható. (Ha a hőszivattyút hosszabb időre kapcsolja ki, akkor a fagyveszély miatt le kell ereszteni belőle a vizet).

Védelem villamos energia-kimaradás esetén

Villamos energia-kimaradás esetén megmaradnak a 23 órakor elmentett beállítási adatok.

Ismételt beindításkor a hőszivattyú ugyanabban az üzemmódban működik, mint az energiaellátás kimaradása előtt.

Működés alacsonyabb hőmérsékleten

A berendezés beindításakor először a ventilátor kapcsol be és 1 percig működik (a 20-as ikon látható). Ha a belépő levegő hőmérséklete -7 °C-nál alacsonyabb, úgy a ventilátor kikapcsol és a használati víz felmelegítéséhez aktiválódnak a fűtőbetétek. A hőszivattyú tartalék üzemmódban működik (a 14-es ikon látható). A normális üzemmódra való átkapcsolás lehetőségét a készülék 2 óránként ellenőrzi úgy, hogy 1 percre bekapcsolja a ventilátort. Ha a belépő levegő hőmérséklete -7 °C-nál magasabb, úgy a hőszivattyú normális üzemmódra vált (a 16 és a 20-as ikon látható) és kikapcsolja a fűtőbetéteket. A hőszivattyú be van kapcsolva, a képernyő nem világít és inaktív.

Alacsonyabb levegőhőmérséklet esetén - ha szükséges - az elpárologtató leolvasztási ciklusa is beindulhat. A képernyőn kivilágosodik a 19-es ikon, a 2-es, 4-es, 6-os, 11-es, 13-as és 15-ös ikon inaktív. A leolvasztás addig tart, amíg nincsenek meg a hőszivattyú normális működésének feltételei.

A sikeres leolvasztás után a hőszivattyú visszatér a normális működéshez (a 16 és a 20-as ikon látható).

Ha a leolvasztás 2 egymás utáni kísérlet során sem sikerül, akkor a vezérlőegység hibát mutat. A képernyőn villogni kezd a 4-es ikon és figyelmeztető sípolás hallatszik. A 4-es ikon megnyomásával a sípolás kikapcsolható. A 12-es mezőben megjelenik az E247-es hibakód és a készülék automatikusan átvált az elektromos fűtőelemekkel való fűtésre. A képernyőn a 14-es ikon látható. A hibakódot bármikor törölheti a 4-es ikon megnyomásával, ezután a 12-es ikon újra az időt mutatja.

Az idő és a nap beállítása

- Nyomja meg hosszan a 12-es ikont, amíg a 7-es mezőben nem jelenik meg az aktuális nap villogó sorszáma.

A + vagy - ikon megnyomásával állítsa be az aktuális napot a héten (1.. hétfő, ..., 7.. vasárnap).

• Nyomja meg újra a 12-es ikont (villogni kezd a beállított idő).
• A + vagy – ikon megnyomásával állítsa be az órát (a + vagy a – ikon hosszabb idejű megnyomásával a beállítást felgyorsíthatja).
• Nyomja meg újra a 12-es ikont.
• Villogni kezdenek a beállított percek.
• A + vagy – ikon megnyomásával állítsa be a perceket (a + vagy a – ikon hosszabb idejű megnyomásával a beállítást felgyorsíthatja).
• A beállítás akkor van elmentve, amikor a 12-es ikon újbóli megnyomása után az ikon villogása megszűnik.

A hőmérséklet beállítása

• Nyomja meg az 5-ös ikont (villogni kezd a beállított hőmérséklet).
• A + vagy – ikon megnyomásával módosíthatja a hőmérséklet beállítását 10-75 °C között (gyárilag a gazdaságos 55 °C hőmérséklet van beállítva).
• A beállítás akkor van elmentve, amikor az 5-ös ikon újbóli megnyomása után az ikon villogása megszűnik. Néhány másodperc múlva a képernyőn megjelenik a tényleges hőmérséklet.
• A hálózati feszültség kiesése esetén megmarad az utoljára elmentett érték.

A "TURBO" üzemmód bekapcsolása

- Ha rövid időn belül több melegvízre van szüksége, mint amennyit a hőszivattyú addig képes felmelegíteni, akkor a képernyőn nyomja meg a 13-as ikont (a "TURBO" üzemmód bekapcsolása). Ekkor egyszerre kezd el működni a hőszivattyú és az elektromos fűtőbetét. A képernyőn a 14-es, a 16-os és a 20-as ikon látható. Amikor a hőmérséklet eléri az 55 °C-ot, a készülék visszatér a "TURBO" üzemmód bekapcsolása előtti működéséhez.

A "HOT" üzemmód bekapcsolása

- Ha a vizet a maximális 75 °C hőmérsékletűre akarja melegíteni, akkor a képernyőn nyomja meg a 15-ös ikont. A hőszivattyú ekkor a vizet 55 °C-ra melegíti. A képernyőn a 16-os és a 20-as ikon látható. Az 55 °C vízhőmérséklet elérése után bekapcsol az elektromos fűtőbetét és a vizet 75 °C-ra melegíti. A képernyőn a 14-es ikon látható. A 75 °C-os hőmérséklet elérése után a készülék visszatér a "HOT" üzemmód bekapcsolása előtti működéséhez.

A hőszivattyúban lévő meleg víz mennyiségének jelzése

A 18-as mezőben a következő ikon látható:

- nincs meleg víz

- kevés meleg víz

- sok meleg víz

A SZABADSÁG üzemmód beállítása

A SZABADSÁG üzemmódban beállíthatja azon napok számát (max. 100), amikor a hőszivattyú fenntartja a víz minimális hőmérsékletét (kb. 10 °C).

• Nyomja meg hosszan a 6-os ikont (villogni kezd az 5-ös és a 6-os ikon).
• A + vagy – ikon megnyomásával állítsa be a szabadság napjainak számát az 5-ös ikonon.
• A beállított napok száma akkor van elmentve, amikor a 6-os ikon újbóli megnyomása után az ikon villogása megszűnik.
• Ha 000 értéket állít be, akkor a beállítás rögzítése után a hőszivattyú visszatér a normális üzemmódba és a 6-os ikon világítása kialszik.
• A beállított napszám letelte után a hőszivattyú visszatér az előzőleg beállított üzemmódhoz és a 6-os ikon világítása kialszik.

Az időzítő üzemmód beállítása

Időzítő üzemmódban állítsa be a vízmelegítés bekapcsolásának és kikapcsolásának idejét. Minden időintervallum kombináció esetén legfeljebb 3 olyan időszak állítható be, amikor a hőszivattyú nem melegíti a vizet.

a) Időintervallumok beállítása

• Nyomja meg hosszan a 11-es ikont (villogni kezd az 7-es és a 11-es ikon).
• A + vagy – ikon megnyomásával 3 kombinált időzítő üzemmód közül választhat:
• Időzítő üzemmód egész hétre (a 7-es mezőben villognak az 1-től 7-ig terjedő számok).
• Időzítő üzemmód hétfőtől péntekig és szombattól vasárnapig (a 7-es mezőben villognak az 1-től 5-ig terjedő számok, valamint a 6-os és 7-es szám).
• Időzítő üzemmód minden egyes napra (a 7-es mezőben villognak az 1-től 7-ig terjedő egyes számok).
• Az idő beállításához nyomja meg a 12-es ikont.
• Az 5-ös mezőben megjelenik az 1OF felirat, miközben villog a 12-es ikon.
• A + vagy – ikon megnyomásával állítsa be a hőszivattyú kikapcsolásának idejét.
• Nyomja meg újra a 12-es ikont.
• Az 5-ös mezőben megjelenik az 1ON felirat, miközben villog a 12-es ikon.
• A + vagy – ikon megnyomásával állítsa be a hőszivattyú bekapcsolásának idejét.
• A 12-es ikon újbóli megnyomásával a fenti módon állíthatja be a második és harmadik időszakaszt is.
• A 12-es ikon újbóli megnyomásával, illetve akkor, amikor a 6-os ikon villogása megszűnik, megtörtént a beállított intervallumok mentése. Végül újból nyomja meg a 12-es ikont.

b) Az időzítő be- és kikapcsolása

• A 11-es ikon megnyomásával kapcsolja be a beállított időzítő üzemmódot.
• A hőszivattyú az „ON” periódusokban felmelegíti a vizet (a beállított hőmérsékletre), az „OFF” időszakokban pedig nem.
• A 11-es ikon újbóli megnyomásával kapcsolja ki a beállított időzítő üzemmódot.

1. ábra: Időszakok

Legionella elleni védelem:

• Csak bekapcsolt hőszivattyú esetén működik. Aktív állapota idején a 17-es ikon látható.
• Automatikus bekapcsolás: a hőszivattyú működése esetén 14 naponként, ha az elmúlt 14 napos időszakban a vízhőmérséklet legalább 1 órán keresztül nem haladta meg a 65 °C-ot.
• A Legionella elleni védelmet bekapcsolhatja a 15-ös ikon megnyomásával (a víz 75 °C-ra való felfűtése).

A működés kijelzése:

Legionella elleni védelem:

a védelem aktív – látható a 17-es ikon a védelem inaktív – nem látható a 17-es ikon elektromos fűtőbetétek:

fűtőbetétek bekapcsolva – látható a 14-es ikon fűtőbetétek kikapcsolva – nem látható a 14-es ikon

hőszivattyú:

a hőszivattyú melegíti a vizet – látható a 16-os ikon a hőszivattyú nem melegíti a vizet – nem látható a 16-os ikon bekapcsolt/kikapcsolt állapot:

a hőszivattyú be van kapcsolva – a képernyőn a 9-es ikon mellett más ikonok is láthatók a hőszivattyú ki van kapcsolva – a képernyőn csak a 9-es ikon látható leolvasztás:

a hőszivattyú leolvasztó üzemmódban van – látható a 19-es ikon a hőszivattyú nincs leolvasztó üzemmódban – nem látható a 19-es ikon a ventilátor bekapcsolt/kikapcsolt állapota:

a ventilátor működik – látható a 20-as ikon a ventilátor nem működik – nem látható a 20-as ikon alternatív hőforrás bekapcsolása – elektromos fűtőbetétek: (2-es ikon) átkapcsolás elektromos fűtőbetétre - a 14-es ikon látható A hőszivattyú ezen kivitelei esetében az 1-es és 3-as ikon nem aktív.

Belépés a szerviz szintre

• Nyomja meg hosszan a 4-es ikont, ekkor bekapcsol a "szerviz üzemmód" funkció.
• Megjelenik a belépési menü a CLOCK mezőben lévő code felirattal, ahová a

szerviz kódot kell beírni. A szerviz kódot az FN1, FN2, FN3, FN4, FN5 és FN6 ikonokkal lehet beírni, melyek az 1,2,3,4,5,6 számokat jelképezik.

1. ábra: A képernyön lévő ikonok
2. Ha 10 másodpercig egyetlen ikon sincs megnyomva, akkor a képernyő a szerviz menüből automatikusan visszatér az előző működéshez.
3. Érvénytelen kód beírása esetén a készülék automatikusan kilép a belépési menüből.
4. Érvényes kód beírásakor megjelenik az első paraméter, melyben a jobb oldali számjegy a paraméter sorszámát jelenti, a bal oldali pedig az értékét.
5. Az első :00 paraméter a programkód verziója és elsősorban informatív jellegű.
6. A jobboldali szám (a 13. ábrán lévő CLOCK ikon) megnyomásakor továbblép a következő paraméterre.

Installációs menü: 1166:-os KÓD

Az installációs menü kódjának beírása után hozzáférhet az alábbi paraméterekhez:

00 programkód verzió (informatív jellegű paraméter) 21 a ventilátor sebességének beállítása 27 alacsony hömérsékleten működő üzemmód beállítása

A ventilátor sebességének beállítása (:21-es paraméter)

A paraméter kiválasztása után (:21) a (+) vagy (-) ikon megnyomásával állítsa be a ventilátor kívánt sebességét (40-100 %). A bal oldalon (5-ös ikon) megjelenik a beállítás számértéke. A ventilátor beállított sebessége rövid időn belül automatikusan mentésre kerül, illetve elmenthető a 4-es ikon megnyomásával.

A hőszivattyú alacsony hőmérsékleten működő üzemmódjának beállítása (:27-es paraméter)

Ennek kiválasztása után (:27-es paraméter) a (+) vagy (-) ikon megnyomásával meghatározható a hőszivattyú alacsony hőmérsékleten működő üzemmódja, a

hőszivattyú típusától függően. Az alacsony hőmérsékleten működő üzemmódot csak akkor állíthatjuk be, ha ezt a hőszivattyú típusa lehetővé teszi!**** A bal oldalon (TEMP ikon) megjelenik a beállított állapot:

Yes – a hőszivattyú TC ZNT típusú, üzemmódja (max. -7°C-ig), a rendszer tartalmaz 4 utas szelepet

No – a hőszivattyú TC Z típusú, üzemmódja (max. 7°C-ig), a rendszer nem tartalmaz 4 utas szelepet

Megjegyzés:

****A hőszivattyú alacsony hőmérsékleten működő üzemmódja olyan beállítás, melyet a telepítő szakember csak akkor állíthat be, ha a hőszivattyú alkalmas rá. Az elektronikus modul cseréjénél a hőszivattyú típusától függően kell beállítani a hőszivattyú üzemmódját!

KARBANTARTÁS ÉS SZERVIZ

Szabályos telepítés és használat esetén a hőszivattyú több évig képes szervizelés nélkül működni.

A hőszivattyú burkolatát enyhe mosószeres oldattal tisztítsa. Ne használjon oldószereket és agresszív tisztítószereket.

Ha a hőszivattyú poros környezetben volt, akkor eltömödhetnek az elpárologtató lamellái, ami károsan hat működésére. Ebben az esetben az elpárologtatót meg kell tisztítani. Az elpárologtató tisztítását a márkaszerviz erre meghatalmazott szakemberének kell elvégeznie.

A rendszeres szervizvizsgálatoknak köszönhetően biztosítható a hőszivattyú hibátlan működése és hosszú élettartama. A gyártó csak akkor vállal garanciát a kazán rozsdásodására, ha Ön elvégeztette a védőanód elhasználódására vonatkozó rendszeres vizsgálatokat. Az egyes vizsgálatok közt eltelt idő nem lehet hosszabb 36 hónapnál. E vizsgálatokat a márkaszerviz meghatalmazott szakemberének kell elvégeznie, aki ezek elvégzését a termék jótállási jegyén igazolja. A vizsgálat során ellenőrzi az anód korrózió elleni védőrétege elhasználódásának fokát és szükség esetén a kazán belsejét megtisztítja a lerakódott vízkötől, melynek mennyisége az elhasznált víz minőségétől, mennyiségétől és hőmérsékletétől függ. A hőszivattyú vizsgálata után a szervizelést végző szakember a készülék állapotától függően javasol egy időpontot a következő ellenőrzésre.

Egy esetleges hiba bejelentése előtt ellenőrizze a következőket:

• Rendben van-e az áramellátás?
• Nincs-e valami akadály a kijövő levegő útjában?
• Nem túl alacsony-e a környezet hőmérséklete?
• Hallatszik-e a kompresszor és a ventilátor működése?
• Lecsökkent-e a nyomás a csőrendszerben.

Kérjük, hogy a hőszivattyú esetleges hibáit ne próbálja önállóan megjavítani, hanem forduljon legközelebbi meghatalmazott szervizünkhöz!

Sorszám	Azonosító	Alkatrész elnevezése	Mennyiség	Érvényesség
1	458697	Fütöbetét 1000W	2
2	482939	Tömítés 160/94x8	1
5	482993	Bimetál biztosíték	1
6	268069	Áldozati anód D25,5X340-M8	1	PAW-DHWM80ZNT PAW-DHWM120ZNT
6	269182	Áldozati anód D25,5X450-M8	1	PAW-DHWM120ZNT
8	321302	Kifolyócső 865mm	1	PAW-DHWM80ZNT
8	321287	Kifolyócső 1015mm	1	PAW-DHWM100ZNT
8	321289	Kifolyócső 1185mm	1	PAW-DHWM120ZNT
13	404077	Fütöbetét karima 80L	1	PAW-DHWM80ZNT
13	404053	Fütöbetét karima 100L	1	PAW-DHWM100ZNT
13	404046	Fütöbetét karima 120L	1	PAW-DHWM120ZNT
14	482940	Csavartartó	6
19	482950	Tömítés D18,8/D7,6x3	1
25	478222	Vezérlő panel	1
26	757132	Alátét fedlap	1
28	321732	Töltőszelep	2
69	405139	Kompresszor	1
88	419383	Termikus védelem	1
73	392473	Elpárologtató	1
78	364934	Szárítószűrő 30 g	1
79 404919		Kondenzátor 10μF	1
84	757137	Fali konzol	2
95	405088	Elektronika	1
97	487074	Szigetelő persely D17/D8x5	1
105	404083	Centrifugális ventilátor	1
107	334192	Hőmérsékletérzékelő	2
111	345664	Érzékelő panel 80L	1	PAW-DHWM80ZNT
111	345665	Érzékelő panel 100L	1	PAW-DHWM100ZNT
111	345666	Érzékelő panel 120L	1	PAW-DHWM120ZNT
119	451724	Expanziós szelep TUB-R134	1
121	404081	Légvezető bal oldali	1
122	404082	Légvezető jobb oldali	1
123	439625	Védősapka első	1
124	364941	Védősapka hátsó	1
125	429797	Könyök csatlakozó D125/150x70	2
126	392462	4 utas szelep	1
127	451725	Egyirányú szelep	1
128	443882	4 utas szelep tekercs	1

ÜZEMZAVAROK

A körültekintő gyártás és ellenőrzés ellenére a hőszivattyú működése során bekövetkezhetnek olyan hibák, melyeket a szerviz egy meghatalmazott szakemberének kell elhárítania.

Hibajelzés

- Hiba esetén a berendezés sípolni, a 4-es ikon pedig villogni kezd. A 4-es ikon megnyomása után a 12-es mezőben megjelenik a hiba kódja.

Hiba Hiba leírása Megoldás
E004 Fagyás. A hiba akkor keletkezik, amikor a hőszivattyúban lévő hőmérséklet 4 °C-nál alacsonyabb.		Hívja a szervizt!
E005 Túlmelegedés (a hőmérséklet > 85 °C, elromlott az elektronikus szabályozó).		A hőszivattyút válassza le a villamos hálózatról és hívja a szervizt!
E006	A magnézium anód hibásan működik.	Hívja a szervizt! (A hőszivattyú normálisan működik).
E007 A mennyiség- és/vagy hőmérsékletérzékelő hibája.		Hívja a szervizt!
E042 A Legionella elleni védelem hibásan működik.		A 4-es ikon megnyomásával törölje a hibát.
E247 Leolvasztási hiba. Automatikusan bekapcsol az		elektromos fütőbetét. A hiba törlése után újra működik az aggregát.
E361	A külső levegőhőmérséklet érzékelő hibája.	Hívja a szervizt! (Automatikusan bekapcsol az elektromos fütőbetét).
E363	A leolvasztás érzékelő hibája.	Hívja a szervizt! (Automatikusan bekapcsol az elektromos fütőbetét).

FIGYELMEZTETÉSEK!
