Produkttyp	Luft-Wasser-Wärmepumpe
Modell	Aquarea DHW
Marke	Panasonic
Heizleistung	5,0 - 16,0 kW
Kühlleistung	4,0 - 14,0 kW (falls zutreffend)
Abmessungen Innengerät (HxBxT)	800 x 650 x 300 mm
Abmessungen Außengerät (HxBxT)	900 x 800 x 350 mm
Gewicht Innengerät	40 kg
Gewicht Außengerät	70 kg
Stromversorgung	230V / 50Hz (Einphasen) oder 400V / 50Hz (Dreiphasen)
Kältemittel	R32
COP (Leistungszahl)	Bis zu 4,0
Hauptfunktionen	Heizen, Kühlen, Warmwasserbereitung, Abtauzyklus
Wartung	Reinigen Sie die Luftfilter alle 3 Monate; prüfen Sie den Kältemitteldruck jährlich
Reinigung	Wischen Sie das Innengerät mit einem trockenen Tuch ab; verwenden Sie eine weiche Bürste für die Lamellen des Außengeräts
Sicherheitsfunktionen	Überhitzungsschutz, Frostschutz, Hochdruckschalter
Ersatzteile verfügbar	Filter, Lüftermotor, Kompressor, Expansionsventil, Platine
Reparierbarkeit	Modulares Design; benutzerzugängliche Filter; professioneller Service für Kältemittel erforderlich
Allgemeine Informationen	Geeignet für Fußbodenheizung, Heizkörper und Gebläsekonvektoren
Installationsanleitung	268 Seiten, enthält Schaltpläne und Fehlerbehebung

Häufig gestellte Fragen - Aquarea DHW PANASONIC

Wie setze ich das Aquarea DHW System zurück?

Halten Sie die Reset Taste am Regler 5 Sekunden lang gedrückt. Wenn das Problem weiterhin besteht, prüfen Sie den Fehlercode im Handbuch.

Welche Art von Kältemittel wird verwendet?

Die Aquarea DHW verwendet R32 Kältemittel, das umweltfreundlicher ist als frühere Typen.

Wie oft sollte ich die Filter reinigen?

Reinigen Sie die Luftfilter alle 3 Monate, um die Effizienz zu erhalten. Bei staubiger Umgebung monatlich reinigen.

Kann die Aquarea DHW zum Kühlen verwendet werden?

Ja, Modelle mit reversiblem Betrieb können Kühlung bereitstellen. Überprüfen Sie die spezifischen Modellspezifikationen.

Was ist die maximale Warmwassertemperatur?

Das Warmwasser kann in Standardeinstellungen auf bis zu 60°C erhitzt werden.

Wie interpretiere ich Fehlercodes auf dem Display?

Beziehen Sie sich auf den Fehlerbehebungsabschnitt des Handbuchs. Häufige Codes sind H00 (kein Fehler) und H99 (Kommunikationsfehler).

Ist eine professionelle Installation erforderlich?

Aufgrund der elektrischen Arbeiten und Kältemittelarbeiten sollte die Installation von einem zertifizierten Techniker durchgeführt werden.

Wie lange ist die Garantiezeit?

Panasonic bietet in der Regel eine 2-jährige Garantie auf Teile und Arbeit, mit verlängerten Optionen.

Kann ich es mit Solarmodulen integrieren?

Ja, das Aquarea DHW-System unterstützt die Integration mit Solarthermieanlagen für eine verbesserte Effizienz.

Wie stelle ich den Sollwert der Temperatur ein?

Verwenden Sie die Temperaturtasten (auf/ab) des Reglers, um die gewünschte Heiz- oder Warmwassertemperatur einzustellen.

BEDIENUNGSANLEITUNG Aquarea DHW PANASONIC

Das Gerät kann von 8-jährigen und älteren Kindern und Personen mit begrenzten physischen, sensorischen oder psychischen Fähigkeiten oder mit unzureichender Erfahrung bzw. Kenntnis benutzt werden, wenn sie dabei beaufsichtigt werden oder in die sichere Verwendung des Gerätes eingewiesen wurden und die damit verbundenen Gefahren verstehen.

Kinder dürfen nicht mit dem Gerät spielen.

⚠️ Kinder dürfen das Gerät nicht reinigen oder warten, es sei denn, sie werden dabei von einer geeigneten Person beaufsichtigt.

Die Wärmepumpe darf nur in aufrechter Position transportiert werden; ausnahmsweise darf sie um bis zu 35° in jede Richtung geneigt werden.

Die Wärmepumpe ist nicht für den industriellen Einsatz oder für Räume mit korrosiven oder explosiven Stoffen bestimmt.

Der Anschluss der Wärmepumpe an das Stromnetz muss gemäß den Normen für elektrische Installationen erfolgen. Zwischen der Wärmepumpe und der festen Installation ist eine allpolige Trennvorrichtung gemäß den nationalen Installationsvorschriften einzubauen.

Die Wärmepumpe darf nicht bei leerem Kessel (ohne Wasser) betrieben werden, um Schäden am Aggregat zu vermeiden!

Die Installation ist gemäß den geltenden Vorschriften und den Anweisungen des Herstellers durchzuführen. Die Installation darf nur von einem qualifizierten Installateur vorgenommen werden.

⚠️ Am Zulaufrohr der Wärmepumpe muss unbedingt ein Sicherheitsventil mit Nenndruck installiert werden, um einen Druckanstieg im Kessel von mehr als 0,1 MPa (1 bar) über den Nenndruck zu verhindern.

Aus der Abflussöffnung des Sicherheitsventils kann Wasser tropfen; daher muss die Zulauföffnung zur Atmosphäre hin offen sein.

Der nach unten gerichtete Auslass des Sicherheitsventils darf nicht in einer frostgefährdeten Umgebung installiert werden.

Die einwandfreie Funktion des Sicherheitsventils müssen Sie regelmäßig selbst überprüfen. Sie müssen Kalkablagerungen entfernen und das Sicherheitsventil auf Blockierung prüfen.

Zwischen Wärmepumpe und Sicherheitsventil darf kein Absperrventil installiert werden, damit die Funktion des Sicherheitsventils nicht blockiert wird!

Vor dem Betrieb müssen an der Kappe des Gerätes unbedingt zwei 90°-Bögen (ø125 mm) angebracht werden, jeweils in eine eigene Richtung. Der Raum muss gut belüftet sein.

Die Elemente in der elektronischen Steuerungseinheit sind auch nach der Betätigung des Ausschaltfeldes (9) der Wärmepumpe unter Spannung.

⚠️ Falls Sie die Wärmepumpe ausschalten (vom Stromnetz nehmen), müssen Sie das Wasser wegen Frostgefahr aus der Wärmepumpe ablassen.

Das Wasser aus der Pumpe wird durch das Zuflussrohr des Kessels abgelassen. Es ist sinnvoll, zwischen Sicherheitsventil und Zuflussrohr ein Spezialteil oder ein Auslassventil zu installieren.

Wir bitten Sie, eventuelle Störungen an der Wärmepumpe nicht selbst zu reparieren, sondern wenden Sie sich an den nächsten beauftragten Kundendienst.

VORSTELLUNG

Verehrte Kundin, verehrter Kunde!

Wir danken Ihnen, dass Sie sich für den Kauf unserer Brauchwasser-Wärmepumpe Aquarea entschieden haben. Damit haben Sie Ihr Vertrauen einem der technisch ausgeklügelten Geräte erwiesen. Werkstoffe, Konstruktion und Prüfungen sind mit den Normen abgestimmt, die diesen Bereich betreffen.

Leistung, Kapazität und Sicherheitsvorrichtungen wurden in unseren Labors geprüft.

Alle Prüfungen an den Bauteilen und am Endprodukt wurden in Einklang mit den internationalen Normen des Qualitätsstandards durchgeführt.

Lesen Sie bitte sorgfältig die Bedienungsanleitung, die Informationen über die Funktion sowie die Hinweise zur Instandhaltung; dadurch können Sie Unannehmlichkeiten und Schäden am Gerät verhindern.

Bewahren Sie dieses Handbuch sorgfältig auf, damit Sie es zur Hand nehmen können, wenn Sie Zweifel bezüglich der Funktion oder Instandhaltung haben sollten.

Sie können auch jederzeit den autorisierten Kundendienst für gelegentliche Instandhaltungsarbeiten anrufen. Unsere Kundendienst-Fachleute stehen Ihnen gerne mit ihren Erfahrungen zur Verfügung.

ANWENDUNGSGEBIET

Dieses Gerät ist zur Warmwasserbereitung im Haushalt und bei anderen Verbrauchern mit einem täglichen Warmwasserverbrauch (40 °C) von 150 l bis 250 l bestimmt. Das Gerät ist an die hauseigene Installation des warmen Brauchwassers und ans elektrische Versorgungsnetz angeschlossen. Die zur Funktion des Geräts notwendige Luftansaugung und -abgabe kann auch aus einem anderen Raum ausgeführt werden.

Falls Sie die Wärmepumpe in einem Raum aufstellen, in dem sich eine Badewanne oder Duschkabine befindet, sind unbedingt die Anforderungen des Standards IEC 60364-7-701 (VDE 0100, Teil 701) zu berücksichtigen. Das Gerät ist ausschließlich für die senkrechte Wandmontage mit Wandschrauben, Nominaldurchmesser mindestens 8 mm, bestimmt. Eine Wand mit schlechter Tragfähigkeit muss an der Montagestelle entsprechend verstärkt werden. Zur leichten Kontrolle und zum Wechseln der Mg-Schutzanode ist es sinnvoll, genügend Raum zwischen Gerät und Boden zu lassen, sonst muss das Gerät beim Serviceeingriff von der Wand demontiert werden (Bild 4).

Ein andersartiger Gebrauch des Geräts als der angeführte ist nicht erlaubt. Das Gerät ist nicht zum Gebrauch in der Industrie oder in Räumen bestimmt, in welchen korrosive und explosive Stoffe vorhanden sind.

Der Hersteller haftet nicht für Schäden, die wegen unsachgemäßem Einbau und Gebrauch entstehen und nicht in Einklang mit der Montage- und Bedienungsanleitung sind.

Die Bedienungsanleitung ist ein wichtiger Bestandteil des Produkts und muss dem Käufer ausgehändigt werden. Der Käufer sollte die Hinweise in der Bedienungsanleitung sorgfältig lesen, weil darin wichtige Hinweise über die Sicherheit bei Installation, Gebrauch und Instandhaltung angeführt sind.

Die Bedienungsanleitung ist sorgfältig für eventuelle künftige Verwendung aufzubewahren.

Der Typ Ihrer Wärmepumpe ist auf dem Typenschild angegeben, das an der Unterseite des Geräts zwischen den Anschlussrohren für Brauchwasser angebracht ist.

Überprüfen Sie nach der Entfernung der Verpackung deren Inhalt. Wenden Sie sich im Zweifelsfall an Ihren Lieferanten. Lassen Sie Verpackungsteile (Klammern, PVC-Säcke, Styropor u.Ä.) nicht im Zugriffsbereich von Kindern liegen, weil diese potentielle Gefahrenquellen darstellen. Sorgen Sie für eine umweltgerechte Entsorgung der Verpackung.

LAGERUNG UND TRANSPORT

Die Wärmepumpe darf nur in senkrechter Lage gelagert werden und zwar in einem trockenen und sauberen Raum.

FUNKTIONSPRINZIP DER WÄRMEPUMPE

Die Wärmepumpe ist ein thermodynamischer Wärmegenerator, der die Wärme aus dem niedrigeren Temperaturniveau (z.B. Wärme der Raumluft) auf ein höheres Temperaturniveau anhebt (z.B. warmes Brauchwasser).

Diese, der Raumluft entzogene Wärme, schafft zusammen mit der Antriebsenergie (elektrische Energie) Wärmeenergie, die zum Erwärmen des Brauchwassers zur Verfügung steht.

Bild 1: Schematische Darstellung des Energieflusses durch das Aggregat der Wärmepumpe DIMENSIONEN

	A	B	C *	C **	D *	D **	E *	E **
PAW-DHWM80ZNT	1197	345	100	175	100	230	G 1/2	G 3/4
PAW-DHWM100ZNT	1342	490	100	175	100	230	G 1/2	G 3/4
PAW-DHWM120ZNT	1497	645	100	175	100	230	G 1/2	G 3/4
* - DIN Norm** - NF Norm
285
	170
				589
	324
	350
							A
				B
	350							533
		294		264
E				C
	D

Bild 2: Anschluss- und Installationsmaße der Wärmepumpe (mm)

TECHNISCHE DATEN

Typ		PAW-DHWM80ZNT	PAW-DHWM100ZNT	PAW-DHWM120ZNT
Volumen	[l]	80	100	120
Nenndruck	[MPa (bar)]	≤ 1,0 (10)
Gewicht / gefüllt mit Wasser	[kg]	58 / 138	62 / 162	68 / 188
Korrosionsschutz des Behälters	Emailiert / Magnesiumschutzanode
Isolationsstärke	[mm]	40 - 85
Schutzstufe		IP24
Maximale Anschlußleistung	[W]	2350
Anschlußspannung		230 V / 50 Hz
Zahl der el. Heizkörper x Leistung	[W]	2 x 1000
Elektrischer Schutz	[A]	16
Eingestellte Wassertemperatur	[°C]	55
Maximale Temperatur (WP / el. Heizkörper)	[°C]	55 / 75
Antilegionellenfunktion	[°C]	70
Temperaturbereich des Aufstellungsortes	[°C]	2 bis 35
Wirkungsbereich - Luft	[°C]	-7 bis 35
Kühlmittel		R 134a
Kühlmittelmenge	[g]	540
* Aufwärmzeit A15 / W10-55	[h:min]	4:40	5:40	6:40
* Energieverbrauch in Aufwärmezeit A15 / W10-55	[kWh]	0,99	1,19	1,41
Art des gemessenen Emissionszyklusses 4IV D		M	M	M
* Energieverbrauch beim gewählten Rücklaufzyklus A15 / W10-55	[kWh]	2,04	2,05	2,08
*COP DHW bei gewählten Rücklaufzyklus A15 / W10-55		3,10	3,10	3,10
** Aufwärmezeit A7 / W10-55	[h:min]	5:20	6:50	8:41
** Energieverbrauch in Aufwärmezeit A7 / W10-55	[kWh]	1,12	1,43	1,78
** Energieverbrauch beim gewählten Rücklaufzyklus A7 / W10-55	[kWh]	2,45	2,35	2,51
**COP DHW bei gewählten Rücklaufzyklus A7 / W10-55		2,65	2,63	2,61
Maximale Menge des Brauchwassers (Minimum 40°C)	[l]	90 130 142
Leistung in Bereitstellung nach EN16147 [W]		19	20	27
Schallleistungspegel / Schalldruck auf 1m	[dB(A)]	51 / 39,5
Luftanschlüsse	[mm/m]	ø125 (☐150x70) / 15
Arbeitsvolumenluftdurchfluss	[m3/h]	100-230
Max. Zulässiger Druckabfall in der Rohrleitung (bei Volumendurchfluss der Luft 100 m3/h)	[Pa]	95

(*) Aufwärmen des Wassers bis 55 °C bei Lufteintrittstemperatur von 15 °C, 74%-tiger Feuchtigkeit und Vorlauftemperatur des Wassers von 10 °C; im Einklang mit EN16147. (**) Aufwärmen des Wassers bis 55 °C bei Lufteintrittstemperatur von 7 °C, 89%-tiger Feuchtigkeit und Vorlauftemperatur des Wassers von 10 °C; im Einklang mit EN16147.

AUFSTELLUNG DER WÄRMEPUMPE

Die Wärmepumpe kann mit Raumluft oder gesteuerter Luft arbeiten. Der Raum, in dem die Wärmepumpe betrieben wird, muss frostfrei sein. Besonders ist darauf zu achten, dass eine möglichst verunreinigungsfreie Luftaufnahme gewährleistet wird. Der Staub schadet der Effizienz der Wärmepumpe.

Bei der Auswahl des Aufstellungsortes müssen Sie berücksichtigen, dass die Wand für das Gewicht der Wärmepumpe samt Brauchwasser entsprechend tragfähig ist. Treffen Sie Maßnahmen, welche die Betriebsgeräusche und Vibrationen des Geräts nicht über Wände auf Schlafzimmer oder andere zur Entspannung bestimmten Räume übertragen. Stellen Sie die Wärmepumpe und die Zuluftanschlüsse nicht im selben Raum auf, in welchem sich noch andere Luftverbraucher (Gaskessel, Feststofföfen, Absauganlagen, u.Ä.) befinden. Berücksichtigen Sie bei der Aufstellung des Geräts die Minimalabstände zur Wand, zum Boden und zur Decke. Die Kondenswasserableitung der Wärmepumpe ist an der unteren linken Seite mit einem Kunststoffröhrchen von 18 mm Durchmesser ausgeführt. Mit diesem Röhrchen müssen Sie das Außenrohr für die Ableitung des Kondenswassers verbinden und in einen Abfluss oder Behälter einleiten. Die Menge des Kondenswassers ist von der Temperatur und Feuchtigkeit der Luft während Betrieb der Wärmepumpe abhängig.

Damit im Gebäude kein Unterdruck entsteht, muss frische Luft kontrolliert in die Räume zugeführt werden. Die gewünschte Stufe der Luftwechsel für ein Wohngebäude beträgt 0,5. Das bedeutet, dass die gesamte Luftmenge im Gebäude alle zwei Stunden gewechselt wird. Der Anschluss der Wärmepumpe in die gleiche Rohrleitung mit der Dunstabzugshaube und die Luftabfuhr aus mehreren kleineren Wohnungen oder Appartements ist nicht erlaubt.

Zur Lärm- und Vibrationsminderung durch die Wände in Räume, wie Schlafräume, Erholungsräume sind folgende Vorkehrungen zu berücksichtigen:

• Einbau von flexiblen Verbindungen für die hydraulischen Anschlüsse
• Einbau des flexiblen Rohrs für die Rohrleitung Ab-/Zuluft
• Schwingungsisolation für die Wand-Absaugöffnung
• Schalldämpfer von Ab-/Zuluft vorsehen
• Rohrleitungen für Ab-/Zuluft befestigen Sie mit Schwingungsisolation
• Schwingungsisolation gegen die Wand vorsehen

a) Betrieb mit Raumluft

Beim Betrieb mit Raumluft wird für das Erwärmen des Brauchwassers nur die Energiemenge der Luft im Aufstellungsort benutzt. Die Wärmepumpe ist in einem luftigen und frostfreiem Raum, falls möglich in der Nähe von anderen Heizquellen zu installieren. Die optimale Leistung der Wärmepumpe kann in einem entsprechend großen und luftigen Raum mit Raumtemperatur zwischen 15 °C und 25 °C erreicht werden. Die Luftzufuhr in den Raum muss ausreichend sein. Auf die Wärmepumpe sind Kniestücke anzubringen und so zu richten, dass die Luftmischung verhindert wird. Die Wärmeverluste im Raum mit kalter Luft sind größer.

Soll die Wärmepumpe in einem frostfreien Raum stehen und die Temperatur fällt unter 7 °C, arbeitet die Wärmepumpe im Normalbetrieb.

min 20 cm

min 25 cm

min 25 cm

min 75 cm

min 150 cm

Bild 4: Minimale Anforderungen für die Aufstellung der Wärmepumpe

b) Betrieb mit gesteuerter Luft

Beim Betrieb mit gesteuerter Luft erfolgt die Luftzufuhr bzw. -abfuhr über die Rohrleitung auch von anderen Stellen. Die Wärmeisolierung der Rohrleitung ist sinnvoll, um die Kondensatbildung zu verhindern. Bei Luftaufnahme von außen ist der Außenteil entsprechend abzudecken, damit kein Staub oder Schnee in das Gerät gelangen. Durch den vergrößerten Luftwiderstand in den Rohren und Kniestücken steigt auch der Betriebsgeräuschpegel an.

Bei der Ausführung mit gesteuerter Luft sind die minimalen zugelassenen

Rohrdurchmesser ∅125 mm oder □150x70 zu berücksichtigen.

Um ständig eine wirkungsvolle Leistung der Wärmepumpe zu gewährleisten, können Sie die Richtungsklappen installieren. Sie nehmen die Luft aus dem Raum oder von außen auf und führen sie dann wieder zurück in den Raum oder nach außen. Wird die Temperatur der aufgenommenen Luft niedriger als 7 °C sein, werden für das Erwärmen des Brauchwassers die Heizkörper eingeschaltet. Die Wärmepumpe arbeitet im Ersatzbetrieb.

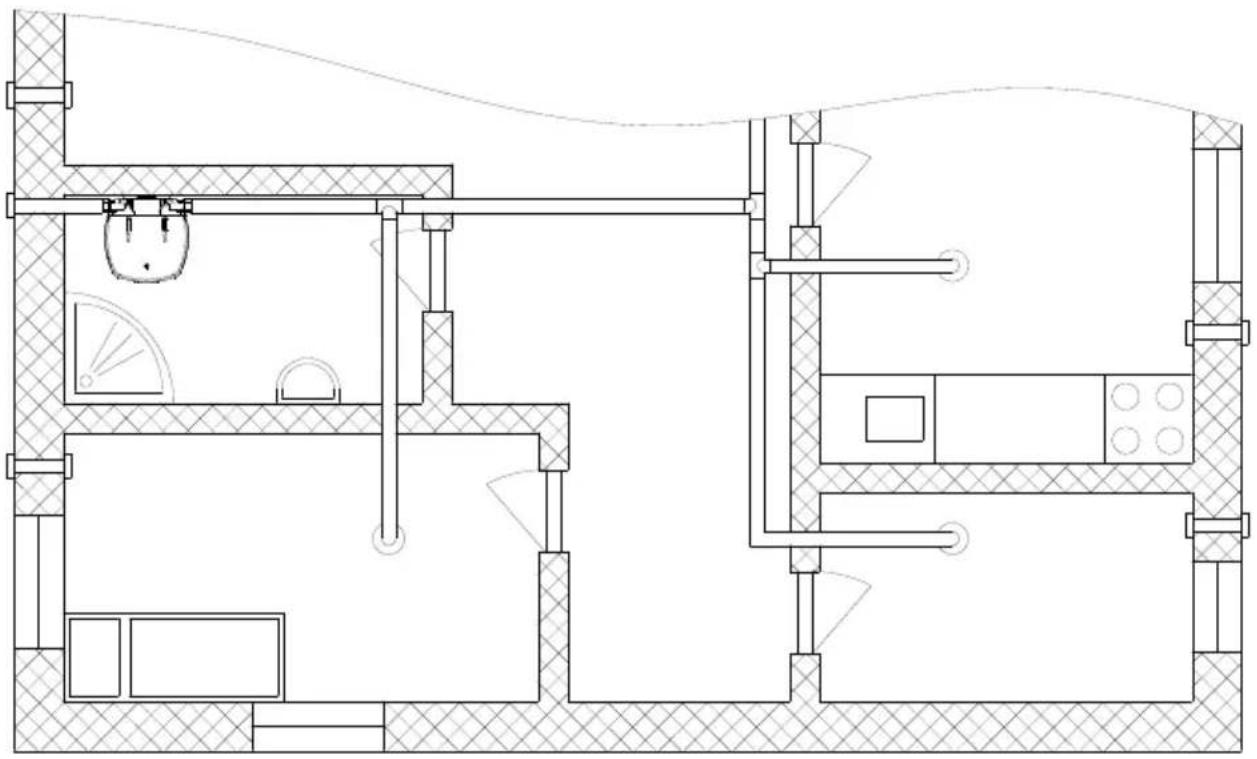

Bild 5: Variante für die Aufstellung der Wärmepumpe

BESTIMMUNG VON DRUCKABFALL BEIM ROHRLEITUNGSSYSTEM LUFTZUFUHR BZW. -ABFUHR

Beim Planen des Rohrleitungssystems für Luftzu- bzw. Luftabfuhr in bzw. aus der Wärmepumpe ist die aerodynamische Charakteristik des Ventilators von Schlüsselbedeutung, denn sie zeigt den verfügbaren Verlust des statischen Drucks.

Darstellung des Graphs von aerodynamischen Charakteristiken für verschiedene Geschwindigkeiten des Ventilators.

Im Graph (Graph 1) sind aerodynamische Charakteristiken des Ventilators beim Betrieb eingetragen. Obere (violette) Linie stellt den Verlauf bzw. die Kurve des Luftstroms in der Abhängigkeit bzw. im Bezug auf Druckabfall bei maximaler Geschwindigkeit des Ventilators (100 %) dar. Untere (braune) Linie stellt den Betriebsverlauf des Ventilators bei minimaler Geschwindigkeit (40%). Die Zwischenkurven im Graph (60%, 80%) stellen aerodynamische Charakteristiken bei niedrigeren Umdrehungen des Ventilators dar. Untere (rote) Linie, die sich im Graph zwischen Punkt (0,0) und (340,50) befindet, stellt internen Abfall des statischen Druckes dar, erzeugt nur durch den Verdampfer, ohne das Rohrleitungssystem zu belasten. Solchen Druckabfall kann nicht eliminiert werden.

• Einsatzbereich mit höherer Effizienz – der Luftvolumenstrom ist in diesem Bereich höher, was einen geringeren Druckabfall erfordert (Auslegung des Kanalsystems mit minimalem Druckabfall). Der Ventilator ist auf höhere Geschwindigkeiten eingestellt.
• Arbeitsbereich mit normalem Luftstrom in Bezug auf Druckabfall und Einstellung des Ventilators.

Diagramm 1: Aerodynamische Kennlinien

Rohrleitungssystem für die Luftzufuhr und -abfuhr

Beim Anschluss der Wärmepumpe an ein bestehendes Kanalsystem werden Grundelemente für Rohre verwendet, die in das Rohrleitungssystem für die Zufuhr bzw. Abfuhr der Luft eingebunden werden. Die Luftrohrleitung sollte aus runden Rohren mit Innendurchmesser ∅125 mm oder aus Vierkantrohren □150x70 mm bestehen.

Bild 6: Schematische Darstellung der Hauptelemente im Rohrleitungssystem für Luftzufuhr bzw. -abfuhr

Berechnung des Druckverlusts

Die Werte des gesamten Abfalls des statischen Drucks werden durch Addition der Verluste einzelner Elemente, die in die Luftrohrleitung eingebaut sind, und des internen statischen Drucks berechnet. Die Werte der Abfälle des statischen Drucks der einzelnen Elemente sind in Tabelle 2 dargestellt (die Abfälle des statischen Drucks der Elemente beziehen sich auf den Innendurchmesser ø125 mm oder □150x70 mm).

Element	Abfall des statischen Drucks
a.) Spirales Wellrohr	Graph 2
b.) Vierkantrohr □150x70 mm	Graph 2(Zusammenfassung nach DN 125)
c.) Winkelbogen, horizontal 90° 5 Pa
d.) Bogen 90° 4 Pa
e.) Winkelreduzierstück ø125 auf □150x70	5 Pa
f.) Vierkantrohr, vertikal 90° 5 Pa
g.) Bogen 45° 3 Pa
h.) Reduzierstück ø125 na □150x70	3 Pa
i.) Flexibles Rohr	Graph 2
j.) Sauggitter 25 Pa

Tabelle 2: Elementtypen und zugehörige Druckabfallwerte

Diagramm 2: Wert des Abfalls des statischen Drucks für das ausgewählte Rohr

	Zahl der Elemente	Δp (Pa)	ΣΔp (Pa)
Rechteckiger Bogen, horizontal 90°	4	5	20
Flexibles Rohr (DN125)	13.5	1.85 (bei 150 m3/h)	25
Sauggitter	1	25	25
Gesamt:			70

Tabelle 3: Beispiel für die Berechnung des Druckabfalls

Bemerkung

Wie bereits erwähnt, dürfen die Gesamtverluste des statischen Drucks, berechnet durch Addition der Verluste des statischen Drucks der einzelnen im Rohrleitungssystem eingebauten Elemente, den Wert 95 Pa nicht überschreiten. Andernfalls fallen die COP-Werte stärker ab.

FESTLEGUNG FÜR DIE EINSTELLUNG DES VENTILATORS

Nachdem der Druckabfall ausgewählt wurde, wird der Betrieb des Ventilators ermittelt. Somit wird die Geschwindigkeit des Ventilatorbetriebs festgelegt. Die Betriebsart wird mit Hilfe des Diagramms 1 ausgewählt, das die aerodynamischen Kennlinien des Ventilators in Abhängigkeit von Luftstrom und Druckabfall der Rohrleitung darstellt*.

Bemerkung:

*Druckabfall der Rohrleitung – in Graph 1 als Druckdifferenz bezeichnet.

Betriebsfläche der Wärmepumpe

Im Graph 1 haben wir zwischen den Kurven farbige Markierung der zwei Zonen des Betriebes der Sanitär-Wärmepumpe:

• Dunkelgrün markierte Zone entspricht dem Bereich der Anwendung mit höherer Effizienz. Die Volumenluftströmung ist in dieser Zone höher, was einen geringeren Druckabfall benötigt (Ausführung des Kanalsystems mit minimalem Druckabfall).
• Hellgrün markierte Zone stellt den Betriebsbereich mit niedriger Luftströmung in Bezug auf Druckabfall und Ventilatoreinstellung.

Lärm

Mit der Steigerung von aerodynamischen Eigenschaften von der niedrigsten bis zur höchsten, steigt auch der Systemlärmpegel. Zwischen den aerodynamischen Charakteristiken 80% und 100% befindet sich der Bereich der Lärmpegelzunahme.

Überprüfung der Berechnung des Druckabfalls

Die Bestimmung aerodynamischer Charakteristik auf Grundlage der Berechnung des Druckabfalls mit der Berücksichtigung einzelner Rohrleitungselemente und des Luftstromes ist die Iteration. Nachdem wir die aerodynamische Charakteristik festgelegt und eingestellt haben, müssen wir verbindlich die Luftströmung in der montierten Rohrleitung ausmessen. Falls die Luftströmung dem Ventilationssystem nicht entspricht, wählen wir nächst höhere oder niedrigere entsprechende

aerodynamische Charakteristik, welche dem Ventilationssystem entspricht.

Auswahl von Betriebsart des Ventilators für das Ventilationssystem

Beim Einstellen der Ventilatorgeschwindigkeit, sollen wir maximale Luftströmung für die Ventilation und Druckabfall, erstellt durch die Rohrleitung, kennen. Im Graph 1 zeichnen wir bei ausgesuchter Strömung vertikale Linie, danach zeichnen wir die horizontale Linie für unsererseits ausgerechneten Druckabfall, ein (auf Grundlage der montierten Rohrleitung). Am Punkt, wo sich die Linien kreuzen, suchen wir die Kurve, die nah der Geschwindigkeitscharakteristik des Ventilators liegt.

Beispiel für das Aussuchen der aerodynamischen Charakteristik

Wir ziehen die vertikale Linie in Graph 3 bei Luftströmung von 150 m³/h ein. Die Rohrleitung stellt z.B. 70 Pa des Druckabfalls dar, es wird untere (rote) Linie dazugerechnet**. Somit beträgt der Gesamtdruckabfall 90 Pa. Bei zugelassenem Druckabfall von 90 Pa zeichnen wir die horizontale Linie ein. Der Punkt, wo sich die Linien kreuzen liegt in der Kurve, die 60% der Ventilatorgeschwindigkeit entspricht. Das ist Standardeinstellung des Ventilators, von vornherein eingestellt seitens des Herstellers.

Bemerkung:

**Linie stellt den internen statischen Druckabfall dar, der seitens des Verdampfers erzeugt wird.

Diagramm 3: Beispiel für die Bestimmung der aerodynamischen Kennlinie

ANSCHLUSS AN DAS WASSERVERSORGUNGSNETZ

Das Wasserzulaufrohr der Wärmepumpe (kaltes Wasser) ist blau gekennzeichnet, das Wasserablaufrohr (warmes Wasser) rot. Sie können die Wärmepumpe ohne Druckminderer an das Hauswassernetz anschließen, wenn der Netzdruck unter 0,6 MPa (6 bar) liegt. Andernfalls ist ein Druckminderer erforderlich, der sicherstellt, dass der Druck am Zulauf des Warmwasserspeichers den Nenndruck nicht überschreitet.

Aus Sicherheitsgründen muss am Zulaufrohr unbedingt ein Sicherheitsventil eingebaut werden, das einen Druckanstieg im Kessel um mehr als 0,1 MPa (1 bar) über dem Nenndruck verhindert. Die Ablauföffnung des Sicherheitsventils muss unbedingt einen Ausgang zum atmosphärischen Druck haben. Für die ordnungsgemäße Funktion des Sicherheitsventils müssen Sie regelmäßige Kontrollen durchführen.

Bei der Prüfung müssen Sie durch Betätigung des Hebels oder Lösen der Ventilmutter (je nach Ventiltyp) den Ablass des Sicherheitsventils öffnen. Dabei muss Wasser durch die Ablauföffnung des Ventils fließen, was ein Zeichen dafür ist, dass das Ventil einwandfrei funktioniert.

Beim Erwärmen des Wassers steigt der Druck im Warmwasserspeicher bis zum am Sicherheitsventil eingestellten Grenzwert. Da die Rückführung des Wassers ins Wasserversorgungsnetz verhindert ist, kann es zum Tropfen aus der Ablauföffnung des Sicherheitsventils kommen. Das tropfende Wasser können Sie über einen Auffangstutzen in den Abfluss leiten, den Sie unter dem Sicherheitsventil montieren. Das unter dem Ablass des Sicherheitsventils montierte Abflussrohr muss senkrecht nach unten führen und in einer frostfreien Umgebung verlegt werden.

Falls Sie aufgrund einer nicht sachgerechten Installation keine Möglichkeit haben, das tropfende Wasser aus dem Sicherheitsventil in den Abfluss zu leiten, können Sie das Tropfen verhindern, indem Sie einen geeigneten Ausdehnungsbehälter am Zulaufrohr des Heizelements anschließen. Das Volumen des Ausdehnungsbehälters sollte etwa 3% des Volumens des Warmwasserspeichers betragen.

Bild 7: Geschlossenes System (druckfestes System) Bild 8: Offenes System (druckloses System)

Legende:

1 - Druckmischbatterien

2 - Ausdehnungsgefäß

3 - Sicherheitsventil

a - Ablaufrohr

b - Rückflussstopp

4 - Ablaufsiphon

5 - Prüfstutzen

6 - Druckminderer

7 - Absperrventil

8 - Rückflussstopp

9 - Niederdruck-Mischbatterie

H - Kaltwasser

T - Warmwasser

ELEKTRISCHER ANSCHLUSS

Vor dem standardmäßigen Anschließen ans Elektronetz ist in die Wärmepumpe ein Anschlusskabel mit minimalem Durchmesser von mindestens 1,5 mm² (H05VV-F 3G 1,5 mm²) zu installieren. Sie müssen dazu den mit zwei Schrauben (Bild 9) befestigten Schutzdeckel abnehmen. Zwischen Wärmepumpe und Dauerinstallation ist die Trennvorrichtung für alle Pole vom Elektronetz nach nationalen Installationsvorschriften auszuführen.

Bild 9: Schutzdeckel

Bild 10: Elektroschaltbild

Legende:

T1 - Fühler-Leiste T2 - Temperatursensor Verdampfer T3 - Lufttemperatur-Sensor

1 - 4-Wegeventil

2 - Kompressor 4 - Ventilator 5 - Heizkörper (2 x 1000 W)

6 - Wärmesicherung 7 - Magnesium-Anode 8 - LCD-Display 9 - Kesselerdung 10 - Gehäuseerdung

BEDIENUNG DER WÄRMEPUMPE

Die Wärmepumpe wird über das LCD-Bedienungsdisplay (Bild 11) bedient. Durch Berühren einer beliebigen Stelle leuchtet das Display auf und die Bedienfelder werden aktiv. Die Wärmepumpe ist nach dem Anschluss an das Wasserleitungs- und Elektronetz und mit Wasser gefülltem Kessel betriebsbereit. Die Wärmepumpe erwärmt das Wasser im Temperaturbereich von 10 °C bis 55 °C, von 55 °C bis 75 °C. Das Wasser wird von elektrischen Heizkörpern erwärmt.

Bild 11: Bedienungsdisplay

Legende:

1 - Signalisierung der Funktion der Solarkollektoren** 2 - Einschaltung der alternativen Heizquelle (Heizkörper) 3 - Signalisierung der Funktion des Ölkessels** 4 - Indikation, Kontrolle der Betriebsstörungen, Eingabetaste für Servicemenü 5 - Anzeige und Einstellung der Temperatur in °C 6 - Einschaltung und Einstellung der Betriebsart URLAUB 7 - Anzeige des Wochentages (1 .. Montag, ..., 7 .. Sonntag) 8 - Reduzieren des Wertes 9 - Ein-/Ausschaltung der Wärmepumpe 10 - Erhöhung des Wertes

11 - Einschaltung und Einstellung der Zeitbetriebsarten 12 - Anzeige und Einstellung der Zeit 13 - Einschaltung der beschleunigten Heizung "TURBO" 14 - Anzeige des Heizkörperbetriebes 15 - Einschaltung der Heizung auf das maximale Temperaturniveau 16 - Signalisierung der Funktion des Kompressors 17 - Signalisierung der Antilegionellenfunktion 18 - Anzeige Warmwassermenge 19 - Signalisierung des Abtauens 20 - Signalisierung der Funktion des Ventilators

** in Ausführungen TC-ZNT nicht verfügbar

Ein-/Ausschalten der Wärmepumpe

- Einschalten: Betätigen Sie das Feld 9.

Beim Starten der Anlage wird zuerst der Ventilator eingeschaltet und er arbeitet 1 Minute (das Symbol 20 ist sichtbar). Ist die Zuluft-Temperatur in Ordnung, schaltet

die Steuerung noch den Kompressor ein und die Wärmepumpe arbeitet in normaler Betriebsart (die Symbole 16 und 20 sind sichtbar). Die Wärmepumpe ist eingeschaltet, der Bildschirm ist nicht beleuchtet und nicht aktiv.

60 Sekunden nach letzter Betätigung einer beliebigen Stelle des Bildschirms schalten die Beleuchtung und die Aktivität des Bildschirms aus, was aber die Funktion der Wärmepumpe nicht beeinträchtigt. Die erste beliebige Betätigung des Bildschirms aktiviert den Bildschirm und dessen Beleuchtung wieder.

Bei der Einschaltung von niedrigeren Temperaturen siehe das Kapitel "Arbeiten bei niedrigen Temperaturen".

- Mit längerer Betätigung des Feldes 9 schalten Sie die Wärmepumpe aus. Die Anlage arbeitet nicht mehr, auf dem Bildschirm wird nur das Feld 9 gezeigt. (Falls die Wärmepumpe längere Zeit ausgeschaltet wird, ist das Wasser wegen Frostgefahr abzulassen).

Schutz beim Stromausfall

Beim Stromausfall bleiben die Einstellparameter 23 Stunden erhalten.

Bei erneuter Inbetriebnahme arbeitet die Wärmepumpe in gleicher Betriebsart wie vor dem Stromausfall.

Betrieb bei niedrigen Temperaturen

Bei Inbetriebnahme der Anlage wird zuerst der Ventilator eingeschaltet und er arbeitet 1 Minute (das Symbol 20 ist sichtbar). Ist die Zuluft-Temperatur niedriger als -7 °C, schaltet der Ventilator aus. Zum Erwärmen des Brauchwassers werden die Heizkörper eingeschaltet. Die Wärmepumpe arbeitet im Ersatzbetrieb (das Symbol 14 ist sichtbar). Vor Umschaltung in die normale Betriebsart wird die Funktion des Ventilators alle 2 Stunden 1 Minute lang geprüft. Ist die Zuluft-Temperatur höher als -7 °C, beginnt die Wärmepumpe in normaler Betriebsart zu arbeiten (die Symbole 16 und 20 sind sichtbar). Die Heizkörper schalten aus. Die Wärmepumpe ist eingeschaltet, der Bildschirm ist nicht beleuchtet und nicht aktiv.

Bei niedrigen Temperaturen wird nach Bedarf der Abtau-Zyklus des Verdampfers aktiviert. Auf dem Bildschirm ist das Symbol 19 sichtbar. Die Felder 2, 4, 6, 11, 13 und 15 sind nicht aktiv. Das Abtauen dauert so lange bis Bedingungen für die normale Betriebsart der Wärmepumpe herrschen.

Nach erfolgreich beendetem Abtauen befindet sich die Wärmepumpe wieder in normaler Betriebsart (die Symbole 16 und 20 sind sichtbar).

Falls das Abtauen nach zwei Versuchen nicht erfolgreich war, erscheint die Fehlermeldung. Das Feld 4 auf dem Bildschirm beginnt zu blinken und Alarmsignale sind hörbar. Die Warnpfeiftöne schalten Sie mit der Betätigung des Feldes 4 aus. Im Feld 12 wird der Fehlerkode E247 gezeigt, es kommt zur automatischen Umschaltung auf die Heizung mit elektrischen Heizkörpern. Auf dem Bildschirm erscheint das Symbol 14. Den Fehlerkode können Sie immer mit Betätigung des Feldes 4 löschen. Im Feld 12 ist wieder die Zeit gezeigt.

Zeit- und Wochentageinstellung

• Betätigen Sie das Feld 12 solange bis im Feld 7 die Nummer des Wochentages blinkt.
• Durch Betätigung des Feldes + oder – bestimmen Sie die Nummer des Wochentages (1 – Montag, ..., 7 – Sonntag).
• Betätigen Sie erneut das Feld 12 (die eingestellte Uhrzeit blinkt).
• Durch Betätigung des Feldes + oder – stellen Sie die Uhrzeit ein (durch längere Betätigung des Feldes + oder – beschleunigen Sie die Einstellung).
• Betätigen Sie das Feld 12 noch einmal. • Die eingestellten Minuten blinken.
• Durch Betätigung des Feldes + oder – stellen Sie die Minuten ein (durch längere Betätigung des Feldes + oder – beschleunigen Sie die Einstellung).
• Die Einstellung wird eingespeichert, wenn Sie das Feld 12 erneut betätigen bzw., wenn das Feld 12 nicht mehr blinkt.

Einstellung der Temperatur

• Betätigen Sie das Feld 5 (Die eingestellte Temperatur blinkt).
• Durch Betätigung des Feldes + oder – ändern Sie die Einstellung der Temperatur von 10 bis 75 °C (Voreinstellung auf die sparsame Temperatur 55 °C).
• Die Einstellung wird eingespeichert, wenn Sie das Feld 5 erneut betätigen bzw., wenn das Feld 5 nicht mehr blinkt. Auf dem Bildschirm erscheint nach ein paar Minuten die tatsächliche Temperatur.
• Beim Stromausfall bleibt der zuletzt gespeicherte Wert erhalten.

Einschaltung der "TURBO" Betriebsart

- Falls Sie in kurzer Zeit mehr Warmwasser brauchen, wie die Wärmepumpe bereiten kann, betätigen Sie das Feld 13 (Einschaltung "TURBO" Betriebsart). Die Wärmepumpe und der Heizkörper arbeiten gleichzeitig. Auf dem Bildschirm erscheinen die Symbole 14, 16 und 20. Wenn die Temperatur auf 55 °C steigt, beginnt die Wärmepumpe wieder in der Betriebsart vor "TURBO" Betriebsart zu arbeiten.

Einschaltung der "HOT" Betriebsart

- Falls Sie das Wasser auf die maximale Temperatur von 75 °C erhitzen möchten, betätigen Sie das Feld 15. Die Wärmepumpe wird das Wasser bis 55 °C erwärmen. Auf dem Bildschirm erscheinen die Symbole 16 und 20. Wenn die Temperatur im Kessel 55 °C beträgt, schaltet der Heizkörper ein und die Wassertemperatur erreicht 75 °C. Auf dem Bildschirm erscheint das Symbol 14. Wenn die Wassertemperatur 75 °C beträgt, beginnt die Wärmepumpe wieder in der Betriebsart vor der "HOT" Betriebsart zu arbeiten.

Anzeige des Warmwassers in der Wärmepumpe

Im Feld 18 erscheint das Symbol: - kein Warmwasser

- geringe Menge des Warmwassers

- größere Menge des Warmwassers

Einstellung der Betriebsart Urlaub

In dieser Betriebsart wird die Zahl der Tage (Maximum 100) mit minimaler Temperatur (ungefähr 10 °C) eingestellt.

• Betätigen Sie das Feld 6 für längere Zeit (Felder 5 und 6 beginnen zu blinken).
• Durch Betätigung des Feldes + oder – stellen Sie die Zahl der Urlaubstage ein, die im Feld 5 gezeigt werden.
• Durch erneute Betätigung des Feldes 6, bzw., wenn das Feld 6 aufhört zu blinken, wird die eingestellte Zahl eingespeichert.
• Wird der eingestellte Wert 000 bestätigt, beginnt die Wärmepumpe in normaler Betriebsart zu arbeiten und das Feld 6 ist nicht mehr beleuchtet.
• Nachdem die eingestellte Zahl der Tage abgelaufen ist, beginnt die Wärmepumpe in voreingestellter Betriebsart zu arbeiten und das Feld 6 leuchtet nicht mehr.

Einstellung der Zeitbetriebsarten

In der Zeitbetriebsart stellen Sie die Zeit für das Ein- und Ausschalten der Wassererwärmung ein. Für jede Kombination der Zeitperiode können maximal drei Zeitperioden eingestellt werden, in denen das Wasser nicht erwärmt wird.

a) Einstellung der Zeitperioden

• Betätigen Sie das Feld 11 für längere Zeit (Felder 7 und 11 beginnen zu blinken).
• Durch Betätigung des Feldes + oder – wählen Sie zwischen drei Kombinationen der Zeitbetriebsarten:
• Zeitbetriebsart für die ganze Woche (im Feld 7 blinken die Nummern 1 bis 7),
• Zeitbetriebsart für die Periode von Montag bis Freitag und von Samstag bis Sonntag (im Feld 7 blinken die Nummern von 1 bis 5 und dann die Nummern 6 und 7),
• Zeitbetriebsart für jeden einzelnen Tag (im Feld 7 blinken die einzelnen Zahlen von 1 bis 7).
• Zur Zeiteinstellung betätigen Sie das Feld 12.
• Auf dem Feld 5 erscheint die Anzeige 1OF, das Feld 12 blinkt.
• Durch Betätigung des Feldes + oder – stellen Sie die Ausschaltzeit der Wärmepumpe ein.
• Betätigen Sie das Feld 12 noch einmal.
• Auf dem Feld 5 erscheint die Anzeige 1ON, das Feld 12 blinkt.
• Durch Betätigung des Feldes + oder – stellen Sie die Einschaltzeit der Wärmepumpe ein.
• Durch erneute Betätigung des Feldes 12 können Sie nach oben beschriebenem Verfahren auch die zweite und die dritte Periode einstellen.
• Durch erneute Betätigung des Feldes 12 bzw., wenn das Feld 6 nicht mehr blinkt, wird die eingestellte Zahl der Tage eingespeichert. Betätigen Sie das Feld 12 noch einmal.

b) Einschalten, Ausschalten des Timers

• Durch Betätigung des Feldes 11 wird die eingestellte Zeitbetriebsart gestartet.
• Die Wärmepumpe erwärmt das Wasser in Perioden ON (gemäß eingestellter Temperatur), in Perioden OFF wird das Wasser aber nicht erwärmt.

- Durch erneute Betätigung des Feldes 11 schalten Sie die eingestellte Zeitbetriebsart aus.

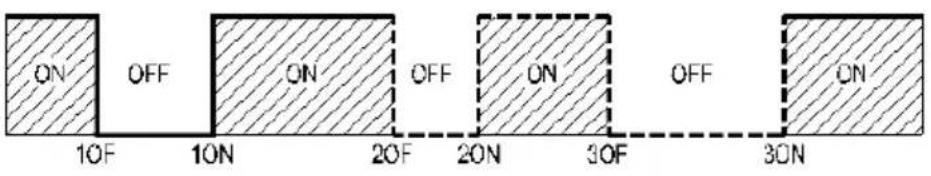

Bild 12: Zeitperioden

Funktion Antilegionellen

• Diese Funktion ist nur bei eingeschalteter Wärmepumpe aktiv, was das Symbol 17 zeigt.
• Automatisches Einschalten: alle 14 Tage des Betriebes der Wärmepumpe, falls in vergangenen 14 Tagen die Wassertemperatur mindestens 1 Stunde ohne Unterbrechung höher als 65 °C war.
• Das Antilegionellenprogramm können Sie manuell durch Betätigung des Feldes 15 aktivieren (Erwärmen des Wassers auf die Temperatur 75 °C).

Signalisierung des Betriebes:

Antilegionellenprogramm:

Das Programm eingeschaltet – es erscheint das Kontrollfeld 17

Das Programm ausgeschaltet – das Kontrollfeld 17 erscheint nicht

Elektrische Heizkörper:

Heizkörper eingeschaltet – es erscheint das Kontrollfeld 14

Heizkörper ausgeschaltet – das Kontrollfeld 14 erscheint nicht

Wärmepumpe:

Wärmepumpe erwärmt das Wasser – es erscheint das Kontrollfeld 16

Wärmepumpe erwärmt das Wasser nicht—das Kontrollfeld 16 erscheint nicht

Ein-/Ausschalten:

Wärmepumpe eingeschaltet – außer Feld 9 sind auf dem Bildschirm auch die anderen Felder sichtbar.

Wärmepumpe ausgeschaltet – es erscheint nur das Feld 9.

Abtauen:

Wärmepumpe ist in Abtaubetriebsart – es erscheint das Kontrollfeld 19.

Wärmepumpe ist nicht in Abtaubetriebsart – das Kontrollfeld 19 erscheint nicht.

Ein-/Ausschalten des Ventilators:

Ventilator ist aktiv – es erscheint das Kontrollfeld 20.

Ventilator ist nicht aktiv – das Kontrollfeld 20 erscheint nicht.

Einschalten der alternativen Quelle – elektrischer Heizkörper: (Feld 2)

Umschaltung auf elektrische Heizkörper – es erscheint das Kontrollfeld 14.

Die Felder 1 und 3 sind bei diesen Ausführungen der Wärmepumpe nicht aktiv.

Zutritt zum Serviceniveau

- Mit einem längeren Drücken des Feldes 4 am Bildschirm Bild 4, schaltet sich die Funktion »Service/Wartungsbetrieb« ein.

- Eingangsmenü mit der Aufschrift code im Feld CLOCK wird angezeigt, für die Eingabe der Servicecode (Feld FN1, FN2, FN3, FN4, FN5 und FN6), stellen die Zahlen 1,2,3,4,5,6 zur Eingabe der Code dar.

Bild 13: Anzeige der Felder am Bildschirm

• Falls innerhalb von 10 s kein Feld gedrückt wird, wird automatisch vom Menü in den vorherigen Betrieb zurückgekehrt.
• Falls der Code falsch eingegeben wurde, wird das Eingangsmenü automatisch verlassen.
• Bei richtiger Eingabe des Codes wird der erste Parameter angezeigt, wobei die Zahl auf der rechten Seite die laufende Nummer des Parameters darstellt und auf der linken Seite sein Wert steht.
• Erster Parameter: 00 ist die Version des Programmcodes und hat nur informativen Charakter.
• Durch Drücken der rechten Zahl (Feld CLOCK in Bild 6) wird zum nächsten Parameter gewechselt.

Installateurmenü: CODE 1166:

Bei richtiger Eingabe für das Installateurmenü ist der Zugang zu folgenden Parametern möglich:

00 Version Programmcode (informativer Parameter) 21 Geschwindigkeitseinstellung des Ventilators 27 Einstellung des Betriebs bei niedrigen Temperaturen

Einstellung der Ventilatorgeschwindigkeit (Parameter: 21)

Wenn der Parameter (:21) ausgewählt ist, kann die richtige Ventilatorgeschwindigkeit (40-100%) mit Drücken von (+) oder (-) eingestellt werden. Auf der linken Seite (Feld 5) wird der Einstellungswert angezeigt. Nachdem die gewählte Ventilatorgeschwindigkeit eingestellt wurde, wird sie nach kurzer Verzögerung automatisch gespeichert bzw. nach Drücken von Feld 4 gespeichert.

Einstellung des Betriebs der Wärmepumpe bei niedrigen Temperaturen (Parameter: 27)

Nachdem der Parameter ausgewählt wurde (Parameter: 27), wird mit Drücken von (+) oder (-) die Temperaturregelung des Betriebs der Wärmepumpe festgelegt, die von der Ausführung der Wärmepumpe abhängt. Der Betrieb bei niedrigen

Temperaturen kann nur eingestellt werden, falls dies von der Ausführung der Wärmepumpe zugelassen ist!**** Auf der linken Seite (Feld TEMP) wird die eingestellte Art angezeigt:

Yes – Ausführung der Wärmepumpe TC ZNT, Betriebsart der Wärmepumpe (bis -7°C), das System beinhaltet 4-Wegeventil

No – i Ausführung der Wärmepumpe TC Z, r Betriebsart bis 7°C, das System beinhaltet keinen 4-Wegeventil

Bemerkung:

****Der Betrieb der Wärmepumpe bei niedrigen Temperaturen kann seitens des Monteurs / Installateurs nur im Fall, dass die Wärmepumpe für solchen Betrieb zugelassen ist, eingestellt werden. Bei dem Austausch des Elektronikmoduls ist erforderlich die Betriebsart der Wärmepumpe in Bezug auf die Ausführung der Wärmepumpe einzustellen!

INSTANDHALTUNG UND WARTUNG

Bei richtiger Aufstellung und Anwendung wird die Wärmepumpe mehrere Jahre ohne Wartung arbeiten.

Die Außenwände der Wärmepumpe reinigen Sie mit milder Waschmittellösung. Verwenden Sie keine Lösemittel und grobe Waschmittel.

Falls die Wärmepumpe dem Staub ausgesetzt wurde, können die Lamellen des Verdampfers verstopft werden, was den Betrieb der Wärmepumpe stören kann. In diesem Fall ist der Verdampfer vom autorisiertem Wartungspersonal zu reinigen.

Durch regelmäßige Servicekontrollen werden einwandfreies Funktionieren und lange Lebensdauer der Wärmepumpe gewährleistet. Die Garantie für die Durchrostung des Kessels gilt nur bei regelmäßig ausgeführten vorgeschriebenen Kontrollen der Schutzanode auf Verschleiß. Die Kontrollen sind mindestens alle 36 Monate vom befugten Kundendienst auszuführen. Der Kundendienst wird die Kontrolle in der Garantiekarte des Produktes entsprechend vermerken. Bei der Kontrolle werden der Verschleiß der Antikorrosionsschutzanode geprüft, und falls notwendig, der im Inneren des Kessels je nach Qualität, Menge und Temperatur des verbrauchten Wassers gebildeten Kalk beseitigt. Der Kundendienst wird Ihnen auf Grund des nach der Kontrolle der Wärmepumpe festgestellten Zustandes auch das Datum der nächsten Kontrolle empfehlen.

Prüfen Sie vor der Meldung einer eventuellen Störung folgendes:

• Ist die Stromversorgung in Ordnung?
• Ist der Luftaustritt gestört?
• Ist die Umgebungstemperatur zu niedrig?
• Ist der Betrieb des Kompressors und des Ventilators hörbar?
• Druckabfall des Rohrleitungssystems

Wir bitten Sie, eventuelle Fehler an der Wärmepumpe nicht selber zu

reparieren, sondern nehmen Sie mit dem nächsten autorisierten Kundendienst Kontakt auf.

Position	Ident	Ersatzteilbeschreibung	Menge	Gültigkeit
1	458697	Heizkörper 1000W 230V	2
2	482939	Dichtung 160/94X8	1
5	482993	Bimetallsicherung	1
6	268069	Mg-Schutzanode D25,5X340-M8	1	PAW-DHWM80ZNT PAW-DHWM100ZNT
6	269182	Mg-Schutzanode D25,5X450-M8	1	PAW-DHWM120ZNT
8	321302	Ablaufrohr 865mm	1	PAW-DHWM80ZNT
8	321287	Ablaufrohr 1015mm	1	PAW-DHWM100ZNT
8	321289	Ablaufrohr 1185mm	1	PAW-DHWM120ZNT
13	404077	Flansche Des Heizkörpers 80L	1	PAW-DHWM80ZNT
13	404053	Flansche Des Heizkörpers 100L	1	PAW-DHWM100ZNT
13	404046	Flansche Des Heizkörpers 120L	1	PAW-DHWM120ZNT
14	482940	Schraubenhalter	6
19	482950	Dichtung D18,8/D7,6X3	1
25	478222	Bedienungstafel	1
26	757132	Deckel	1
28	321732	Füllventil	2
69	405139	Kompressor	1
88	419383	Wicklungschutz	1
73	392473	Verdampfer	1
78	364934	Trockenfilter 30 g	1
79	404919	Kondensator 10 μF	1
84	757137	Aufhängebügel	2
95	405088	Elektronik	1
97	487074	Isolierbuchse D17/D8X5	1
105	404083	Zentrifugalgebläse	1
107	334192	Temperaturfühler	2
111	345664	Sensorband 80L	1	PAW-DHWM80ZNT
111	345665	Sensorband 100L	1	PAW-DHWM100ZNT
111	345666	Sensorband 120L	1	PAW-DHWM120ZNT
119	451724	Expansionsventil TUB-R134	1
121	404081	Luftkanal Links	1
122	404082	Luftkanal Rechts	1
123	439625	Schutzkappe - Frontseite	1
124	364941	Schutzkappe - Rückseite	1
125	429797	Bogen D125/150X70	2
126	392462	4-Wege Umkehrventil	1
127	451725	Rückschlagventil	1
128	443882	4-Weg Ventilspule	1

BETRIEBSSTÖRUNGEN

Trotz sorgfältiger Fertigung und Kontrolle kann es zu Betriebsstörungen der Wärmepumpe kommen, welche von einem autorisierten Wartungspersonal behoben werden müssen.

Fehlerindikation

- Kommt es zu einem Fehler, ist als Warnung ein Pfeifen zu hören und das Feld 4 beginnt zu blinken. Bei Betätigung des Feldes 4 erscheint auf dem Feld 12 die Fehlerkode.

Fehler Beschreibung des Fehlers Lösung
E004	Einfrierten. Der Fehler taucht auf, wenn die Temperatur in der Wärmepumpe unter 4 °C liegt.	Kontaktieren Sie den Kundendienst.
E005	Überhitzung (Temperatur > 85 °C, elektronischer Regler funktioniert nicht).	Trennen Sie die Wärmepumpe vom Elektronetz, kontaktieren Sie den Kundendienst.
E006	Fehlerhafte Magnesium-Anode.	Kontaktieren Sie den Kundendienst (die Wärmepumpe arbeitet normal.)
E007	Fehler der Sensoren für Volumen und/oder Temperatur.	Kontaktieren Sie den Kundendienst.
E042	Fehler der Funktion Antilegionellen.	Durch Betätigung des Feldes 4 wird der Fehler zurückgesetzt.
E247	Fehler Abtauen. Automatisches Einschalten	Erwärmen mittels Heizkörper. Nach Beheben des Fehlers wird der Betrieb des Aggregats wieder möglich.
E361	Fehler des Sensors für Außenluft.	Kontaktieren Sie den Kundendienst (automatische Umschaltung auf Erwärmen mit elektrischem Heizkörper).
E363	Fehler des Sensors für Abtauen.	Kontaktieren Sie den Kundendienst (automatische Umschaltung auf Erwärmen mit elektrischem Heizkörper).

AVVERTENZE!

Legionellakontrolfunktion

FASTSTÄLLA FLÄKTINSTÄLLNINGEN

Antilegionellafunktion

WŁAŚCIWOŚCI TECHNICZNE
