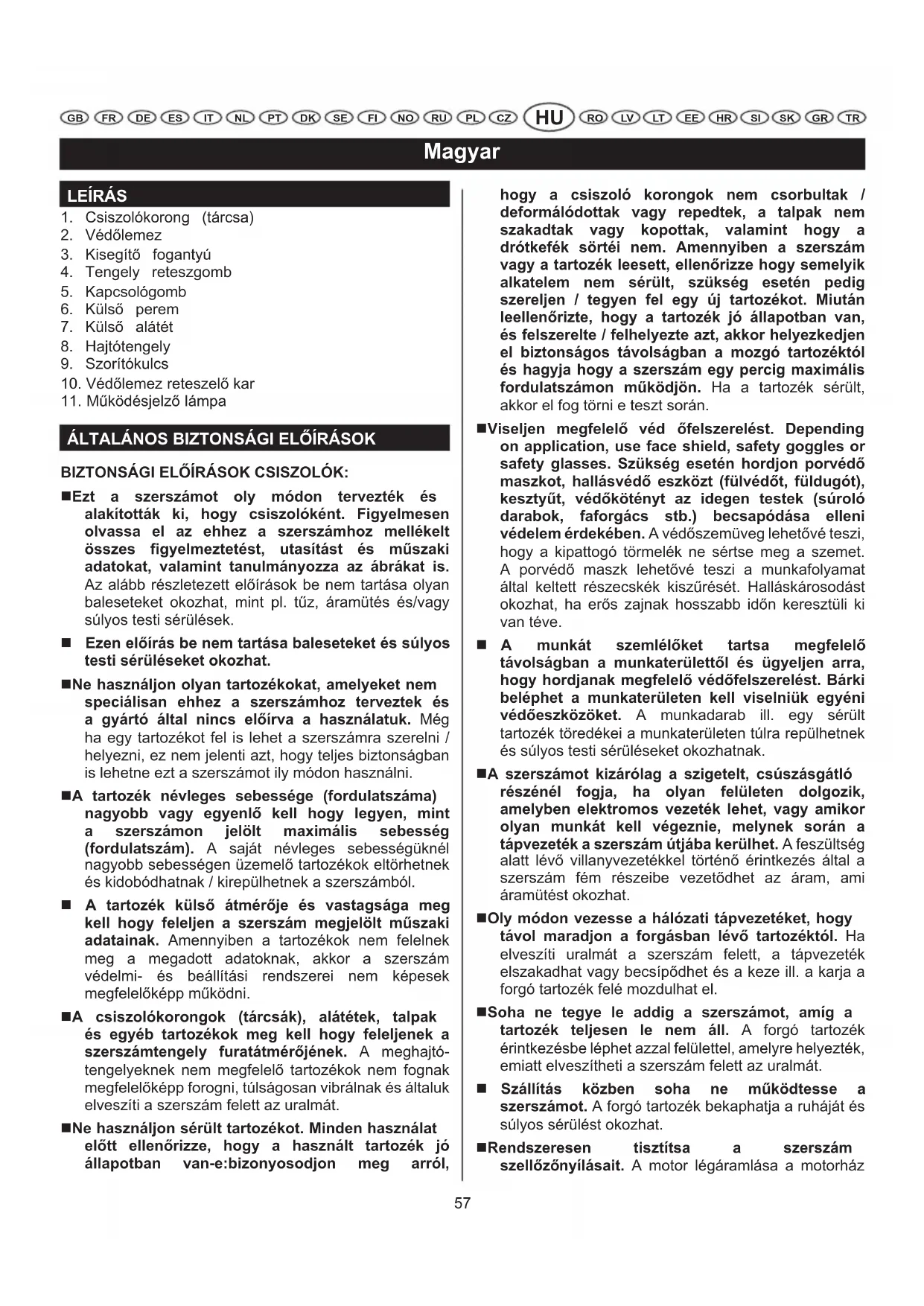

HASZNÁLATI ÚTMUTATÓ EAG750RS RYOBI
Figyelem! Feltétlenül fontos, hogy a jelen használati útmutatóban foglalt előírásokat az üzembe helyezés előtt elolvassa!
- Csiszolókorong (tárcsa)
- Védőlemez
- Kisegítő fogantyú
- Tengely reteszgomb
- Kapcsológomb
- Külső perem
- Külső alátét
- Hajtótengely
- Szorítókulcs
- Védőlemez reteszelő kar
- Működésjelző lámpa
ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK
BIZTONSÁGI ELŐÍRÁSOK CSISZOLÓK:
■Ezt a szerszámot oly módon tervezték és alakították ki, hogy csiszolóként. Figyelmesen olvassa el az ehhez a szerszámhoz mellékelt összes figyelmeztetést, utasítást és műszaki adatokat, valamint tanulmányozza az ábrákat is. Az alább részletezett előírások be nem tartása olyan baleseteket okozhat, mint pl. tűz, áramütés és/vagy súlyos testi sérülések.
■ Ezen előírás be nem tartása baleseteket és súlyos testi sérüléseket okozhat.
■Ne használjon olyan tartozékokat, amelyeket nem speciálisan ehhez a szerszámhoz terveztek és a gyártó által nincs előírva a használatuk. Még ha egy tartozékot fel is lehet a szerszámra szerelni / helyezni, ez nem jelenti azt, hogy teljes biztonságban is lehetne ezt a szerszámot ily módon használni.
■A tartozék névleges sebessége (fordulatszáma) nagyobb vagy egyenlő kell hogy legyen, mint a szerszámon jelölt maximális sebesség (fordulatszám). A saját névleges sebességüknél nagyobb sebességen üzemelő tartozékok eltörhetnek és kidobódhatnak / kirepülhetnek a szerszámból.
A tartozék külső átmérője és vastagsága meg kell hogy feleljen a szerszám megjelölt műszaki adatainak. Amennyiben a tartozékok nem felelnek meg a megadott adatoknak, akkor a szerszám védelmi- és beállítási rendszerei nem képesek megfelelőképp működni.
■A csiszolókorongok (tárcsák), alátétek, talpak és egyéb tartozékok meg kell hogy feleljenek a szerszámtengely furatátmérőjének. A meghajtó-tengelyeknek nem megfelelő tartozékok nem fognak megfelelőképp forogni, túlságosan vibrálnak és általuk elveszíti a szerszám felett az uralmát.
■Ne használjon sérült tartozékot. Minden használat elött ellenőrizze, hogy a használt tartozék jó állapotban van-e:bizonyosodjon meg arról,
hogy a csiszoló korongok nem csorbultak / deformálódottak vagy repedtek, a talpak nem szakadtak vagy kopottak, valamint hogy a drótkefék sörtéi nem. Amennyiben a szerszám vagy a tartozék leesett, ellenőrizze hogy semelyik alkatelem nem sérült, szükség esetén pedig szereljen / tegyen fel egy új tartozékot. Miután leellenőrizte, hogy a tartozék jó állapotban van, és felszerelte / felhelyezte azt, akkor helyezkedjen el biztonságos távolságban a mozgó tartozéktól és hagyja hogy a szerszám egy percig maximális fordulatszámon működjön. Ha a tartozék sérült, akkor el fog törni e teszt során.
■Viseljen megfelelő véd őfelszerelést. Depending on application, use face shield, safety goggles or safety glasses. Szükség esetén hordjon porvédő maszkot, hallásvédő eszközt (fülvédőt, füldugót), kesztyűt, védőkötényt az idegen testek (súroló darabok, faforgács stb.) becsapódása elleni védelem érdekében. A védőszemüveg lehetővé teszi, hogy a kipattogó törmelék ne sértse meg a szemet. A porvédő maszk lehetővé teszi a munkafolyamat által keltett részecskék kiszűrését. Halláskárosodást okozhat, ha erős zajnak hosszabb időn keresztüli ki van téve.
A munkát szemlélőket tartsa megfelelő távolságban a munkaterülettől és ügyeljen arra, hogy hordjanak megfelelő védőfelszerelést. Bárki beléphet a munkaterületen kell viselniük egyéni védőeszközöket. A munkadarab ill. egy sérült tartozék töredékei a munkaterületen túlra repülhetnek és súlyos testi sérüléseket okozhatnak.
■A szerszámot kizárólag a szigetelt, csúszásgátló részénél fogja, ha olyan felületen dolgozik, amelyben elektromos vezeték lehet, vagy amikor olyan munkát kell végeznie, melynek során a tápvezeték a szerszám útjába kerülhet. A feszültség alatt lévő villanyvezetékkel történő érintkezés által a szerszám fém részeibe vezetődhet az áram, ami áramütést okozhat.
■Oly módon vezesse a hálózati tápvezetéket, hogy távol maradjon a forgásban lévő tartozéktól. Ha elveszíti uralmát a szerszám felett, a tápvezeték elszakadhat vagy becsípődhet és a keze ill. a karja a forgó tartozék felé mozdulhat el.
■Soha ne tegye le addig a szerszámot, amíg a tartozék teljesen le nem áll. A forgó tartozék érintkezésbe léphet azzal felülettel, amelyre helyezték, emiatt elveszítheti a szerszám felett az uralmát.
■ Szállítás közben soha ne működtesse a szerszámot. A forgó tartozék bekaphatja a ruháját és súlyos sérülést okozhat.
■Rendszeresen tisztítsa a szerszám szellőzőnyilásait. A motor légáramlása a motorház
Magyar
belsejébe szívja a port, ami által felhalmozódhatnak ott a fémrészecskék és ez áramütést idézhet elő.
■Ne használja a szerszámot gyúlékony, tűzveszélyes anyagok közelében. A szerszám által keltett szikrák meggyújthatják ezeket.
■ Ne használjon hűtőfolyadékkal működő tartozékokat. A víz ill. a hűtőfolyadékok használata áramütést okozhat.
MEGJEGYZÉS: E fenti előírás nem vonatkozik azokra a szerszámokra, melyek speciálisan hűtőfolyadékos használatra lettek tervezve.
TOVÁBBI BIZTONSÁGI ELÓÍRÁSOK MINDEN MÜVE- LETRE
Kiegészítő általános biztonsági előírások Megugrás
A megugrás egy olyan hirtelenszerű reakció, amely akkor léphet fel, ha a mozgásban lévő csiszolókorong, talp, drótkefe vagy egyéb tartozék beszorul vagy elgörbül, ami az adott tartozék gyors blokkolásában nyilvánul meg. A szerszám tovább működik, így a tartozék használati irányával ellenkező irányban megdobja a szerszámot.
Például, ha egy vágótárcsa beszorul vagy elgörbül a munkadarabban, akkor a tárcsa éle belemélyülhet a munkadarab felületébe, ami a tárcsát a munkadarabról hirtelen a szerszámot használó személy irányába ill. – a leblokkolt tárcsa forgásirányának függvényében – távolra is vetheti. A kerék akkor sem ugrik irányába, vagy távol az üzemeltető, attól függően, irány a kerék mozgását ponton csipkedte. Megugrás esetén a vágótárcsa el is törhet.
A megugrás ily módon a szerszám nem megfelelő használatának és/vagy a helytelen használati módoknak / körülményeknek az eredménye.Néhány óvintézkedés meghozatalával ill. fi gyelmes betartásával azonban elkerülhető ez a veszélyes jelenség.
■Maintain a firm grip on the power tool and position your body and arm to allow you to resist kickback forces. Ekkor optimális kontroll alatt tartja a szerszámot egy esetleges megugrás vagy a szerszám beindítása során jelentkező ellenhatás-nyomaték esetén. Hozza meg a szükséges intézkedéseket ahhoz, hogy uralma alatt maradjon a szerszám megugrás vagy ellenhatás-nyomaték esetén.
■Soha ne helyezze a kezét a forgó tartozék közelébe, a súlyos testi sérülések veszélyének elkerülése érdekében. Tartozékok kezein át.
■Ne helyezkedjen abba a térrészbe, ahova a szerszám kidobódhat egy esetleges megugrás esetén. Megugrás esetén a szerszám a tárcsa forgásirányával ellentétes irányba repül ki.
Különös figyelemmel járjon el, ha sarkokon, éles peremeken stb. dolgozik. Kerülje a tartozék
megcsúszását és beszorulását. Amikor sarkokon, éles peremeken dolgozik, vagy megcsúszik a szerszám, akkor a tartozék blokkolásának – ily módon az uralom elvesztésnek és a szerszám megugrásának – nagyobb a veszélye.
■Soha ne használjon ezzel a szerszámmal fadaraboló- és fürésztárcsát. Az ilyen típusú tárcsák növelik a szerszám megugrásának és uralomvesztésének veszélyét.
A SAROKCSISZOLÓKRA VONATKOZÓ
■Ellenőrizze, hogy a csiszolókorongon feltüntetett fordulatszám-érték nagyobb vagy egyenlő legyen, mint a szerszám névleges fordulatszám-értéke.
■Bizonyosodjon meg arról, hogy a csiszolókorong méretei (átmérő) megfelelőek legyenek a szerszámhoz és hogy a korong tökéletesen illeszkedjen a tengelyre.
■A csiszolókorongokat száraz helyen tárolja.
■Soha ne tegyen semmilyen tárgyat a korongokra.
■A csiszolókorongokat kizárólag csiszolásra szabad használni.
■A korongok tárolását és kezelését elővigyázatosan, a gyártó cég utasításai szerint kell végezni.
■A csiszolókorong használata előtt bizonyosodjon meg arról, hogy a korong ne legyen csorbult vagy repedt. Ilyen esetben a korong eltörhet és ez súlyos testi sérüléssel járó balesetet eredményezhet.
■Bizonyosodjon meg arról, hogy a korong a jelen útmutatóban lévő utasításoknak megfelelően legyen felszerelve.
■A sarokcsiszoló használata előtt bizonyosodjon meg arról, hogy a korongot jól tette-e fel és rendesen megszorította-e. Ezután használja a szerszámot üresjáraton 30 másodpercig, eközben tartsa úgy, hogy az ne legyen senkire és semmire nézve veszélyes. Ha a készülék túlságosan vibrál ill. ha bármilyen más problémát észlel, azonnal állítsa le a készüléket. Ilyenkor ellenőrizze a készüléket és keresse meg a probléma okát.
■Nem szabad szükítő közgyűrűvel, támcsavarral stb. nagyobb lyukátmérőjű, a készülékhez nem alkalmas korongot használni.
■Ellenőrizze, hogy a munkadarab / megmunkálandó felület kellő módon rögzítve legyen.
■Csak javasolt tartozékokat használjon.
■Bizonyosodjon meg arról, hogy a készülék használatakor keletkező szikrák ne idézzenek elő veszélyes helyzetet, vagyis hogy például ne pattanhassanak emberekre vagy gyúlékony anyagokra.
Magyar
■Munka közben viseljen mindig védőszemüveget és fülvédőt.
■Amennyiben szükséges, használjon más olyan személyes védőfelszereléseket is, mint pl. védőkesztyű, -kötény vagy -sisak.
■Soha ne tegye a bekapcsolt készüléket földre ill. más felületre. A sarokcsiszoló kikapcsolása után a korong még lendületből forog pár másodpercig. Soha ne érintse és ne tegye le a földre ill. bármilyen más felületre a csiszolót forgó koronggal.
■A korong alátét ill. a külső alátét külső átmérője meg kell hogy egyezzen.
■A szerszámot kizárólag olyan munkálatokra használja, amelyre azt tervezték. Soha ne használjon hűtővizet vagy hűtőfolyadékot. Ne használja a szerszámot fixen kitámasztva vagy befogva.
■A sarokcsiszolót két kézzel szilárdan fogva használja.
MÜSZAKI ADATOK
Típus EAG750RS EAG750RB
| Korong átmérője | 115 mm (4.5 in) | 125 mm (5 in) |
| Vastagság 6 mm | 6 mm | |
| Feszültség | 230 V - 240 V ~50 Hz | 230 V - 240 V ~50 Hz |
| Bemenet 750 W | 750 W | |
| Tengely csavarmenet | M14 | M14 |
| Névleges fordulatszám | 11,000 min-1 | 11,000 min-1 |
| Teljes hossz | 310 mm 310 mm | |
| nettó tömeg | 2.35 kg | 2.4 kg |
MEGJEGYZÉS: Ellenőrizze a készülék típustábláját, mivel a hálózati feszültségérték ott, ahol a szerszámot használják más lehet.
Korong maximális kerületi sebessége: 4,800 m/min
Számítási példa:
| 3.14 x 125 x 11,000/1,000 = | 4,320 |
| Korong kerületi sebessége | 4,320 |
| Korong átmérője | 125 |
| A sarokcsiszoló üresjárati fordulatszáma | 11,000 |
MELLÉKELT TARTOZÉKOK
■Kisegítő fogantyú
■Szorítókulcs
Bizonyos országokban egy csiszolókorong még standard tartozékként mellékelve van.
HASZNÁLAT
Lásd 3 ábrá.
FIGYELEM
A védőlemezeknek mindig a helyükön kell lenniük. Ügyeljen arra, hogy a szellőző réseket ne takarja semmi, mert ezeken keresztül biztosított a motor megfelelő hűtése.
A hatékony munkavégzéshez mindenképpen megfelelően kontrollálni kell a sarokcsiszolóra kifejtett nyomást ill. az érintkezési felületet a korong és a megmunkálandó munkadarab között. Sik felületek csiszolásánál a sarokcsiszolónak hegyesszögben (általában 10° - 20°-ban) kell állni a megmunkálandó felületre. Várja meg, amíg a szerszám motorja eléri a maximális fordulatszámot és csak ezután kezdjen el csiszolni. Amennyiben túl nagy szögben tartja a szerszámot, akkor kis felületen túl nagy nyomás jelentkezik, ami kivájhatja vagy megpörkölheti a munkafelületet.
KAPCSOLÓGOMB
Lásd 2 ábrá.
■A sarokcsiszoló be- és kikapcsolásához tolja a kapcsológombot előre ill. engedje el.
■A sarokcsiszoló folyamatos használatához a kapcsológomb eltolása után nyomja meg annak elülső végét, ezzel tudja indulási állásba helyezni.
■A kapcsológomb kioldásához nyomja meg annak hátsó végét.
A CSISZOLÓKORONG FELTÉTELE
Lásd 4-5 ábrá.
■Tegye fel a belső alátétet és a csiszolókorongot a tengelyre, mielőtt a külső alátétet rögzíti.
■Bizonyosodjon meg arról, hogy a korong megfelelőképp áll a tengelyen lévő agyon, a belső és külső alátétek között.
■Nyomja be a hajtóműszekrény jobboldalán lévő tengelyrögzítő gombot.
■A tartozékként mellékelt szorítókulcs segítségével az óramutató járásával megegyező irányban szorítsa meg a külső alátétet.
Magyar
FIGYELEM
Figyelmesen ellenőrizze, hogy a korong anyagában ne legyenek repedések. Minden repedt korongot haladéktalanul cseréljen ki.
VÉDŐLEMEZ
Lásd 6-7 ábrá
Nyissa ki a védőlemez reteszelőkarját, majd állítsa a védőlemezt a kívánt állásba. A védőlemezt maximum 90°-kal tudja elfordítani jobbra vagy balra. Ennél nagyobb szög esetében a védőlemezt nem lehet megfelelőképpen reteszelni.
MÜKÖDÉSJELZÖ LÁMPA
A sarokcsiszolót egy működésjelző lámpával látták el, mely akkor kezd el világítani, amikor a szerszám csatlakoztatva lett az elektromos hálózatra. Ez a lámpa arra fi gyelmeztet, hogy a sarokcsiszoló feszültség alatt van, és be fog indulni, amint a kapcsolót előre csúsztatja.
KARBANTARTÁS
Használat után ellenőrizze, hogy a készülék jó, üzemképes állapotban van-e.
Tanácsos évente legalább egyszer egy hivatalos, szerződött Ryobi Szervizközpontba vinni a készüléket általános tisztításra és olajozásra.
FIGYELEM
Semmilyen beállítást ne végezzen a készüléken, ha a motor üzemben van.
Alkatrészcsere (gyémánt vágótárcsa, csiszolókorong, stb.), olajozás és minden karbantartási művelet előtt mindig áramtalanítsa a sarokcsiszolót!
FIGYELEM
A biztonság és megbízhatóság érdekében minden javítási munkálatot egy hivatalos, szerződött Ryobi Szervizközpontban végeztessen el.
Örizze meg ezt a használati útmutatót.
KÖRNYEZETVÉDELEM
Segítse elő az alapanyagok újrahasznosítását azzal, hogy nem helyezi el őket a háztartási szemétben. Környezetvédelmi megfontolásból a kiszolgált gépet, tartozékokat és csomagolóanyagokat szelektív módon kell gyűjteni.
SZIMBÓLUM
Biztonsági fi gyelmeztetés
V Volt
Hz Hertz
\~ Váltóáram (AC) W W a t t
no Üresjárati fordulatszám
min ^-1 Fordulatok ill. löketek száma percenként
CE megfelelöség
Kettős szigetelés
Viseljen fülvédöt
Viseljen szemvédőt
A gép bekapcsolása előtt fi gyelmesen olvassa el a használati útmutatót.
A kiselejtezett elektromos termékeket nem szabad a háztartási hulladékkal együtt kidobni. Hasznosítsa újra, ha van rá lehetőség. Az újrahasznosítással kapcsolatban érdeklődjön a helyi önkormányzatnál vagy a termék forgalmazójánál.
Română
DESCRIERE
HU Megfelelőség a műszaki előírásoknak
Ezt a Ryobi terméket huszonnégy (24) hónapig garantáljuk a gyártáshibák, valamint a készülékben található alkatrészek miatt jelentkező meghibásodás ellen. A garancia az eladó által, a vásárló számára készített, eredeti adás-vételi szerződésen feltüntetett dátumtól érvényes.
A normális igénybevételből fakadó elhasználódás, a nem rendeltetésnek megfelelő használat vagy karbantartási művelet miatt fellépő, túlterhelés által okozott meghibásodásra nem terjed ki a garancia. A tartozékokra, mint például az akkumulátorra, izzókra, fúrófejekre, táskára, stb., a garancia szintén nem vonatkozik.
A garancia periódus alatt fellépő meghibásodás esetén, juttassa el NEM SZÉTSZERELT ÁLLAPOTBAN a Ryobi terméket a vásárlást és annak dátumát igazoló dokumentum kíséretében az eladóhoz vagy az Önhöz legközelebbi Ryobi Szerviz Központba.
A jelen garancia nem zárja ki a fogyasztási eszközökre vonatkozó jogszabályok által elrendelteket.
RO
GARANTIE - CONDIȚII
A vibráció-kibocsátás adatlapon megadott értéke az EN60745 által meghatározott szabványosított mérési eljárás szerint lett megmérve, amely lehetővé teszi a különböző szerszámok összehasonlítását. Használható a kitettség előzetes felmérésére is. A nyilatkozatban szereplő kibocsátási érték a szerszám főbb alkalmazási területeire vonatkozik. Ugyanakkor, ha a szerszámot más alkalmazásokra, más kiegészítőkkel használják vagy rosszul tartják karban, a vibráció-kibocsátás értéke ettől eltérő is lehet. Ez jelentősen növelheti a kitettség szintjét a gép teljes használati időtartama során.
A vibráciának való kitettség szintjének becslésekor figyelembe kell venni azokat az időintervallumokat is, amikor a szerszám ki van kapcsolva, vagy működik, de nem végeznek munkát vele. Ez jelentősen csökkentheti a kitettség szintjét a gép teljes használati időtartama során. Tegyen további óvintézkedéseket a kezelő vibrációval szembeni megvédése érdekében: tartsa karban a szerszámot és a tartozékokat, tartsa melegen a kezét, tervezze meg a munkafolyamatot.
RO
AVERTISMENT
Felelősségünk teljes tudatában kijelentjük, hogy a jelen termék megfelel a következő szabványoknak és előírásoknak: 2006/42/EC, 2006/95/EC, 2004/108/EC, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EN60745-1, EN60745-2-3, EN62233. Zajszint [K=3dB(A)]: Lp=87.5dB(A) Lw=98.5dB(A) Vibráció szint [K=1.5m/s²]: ah=5.9m/s²
