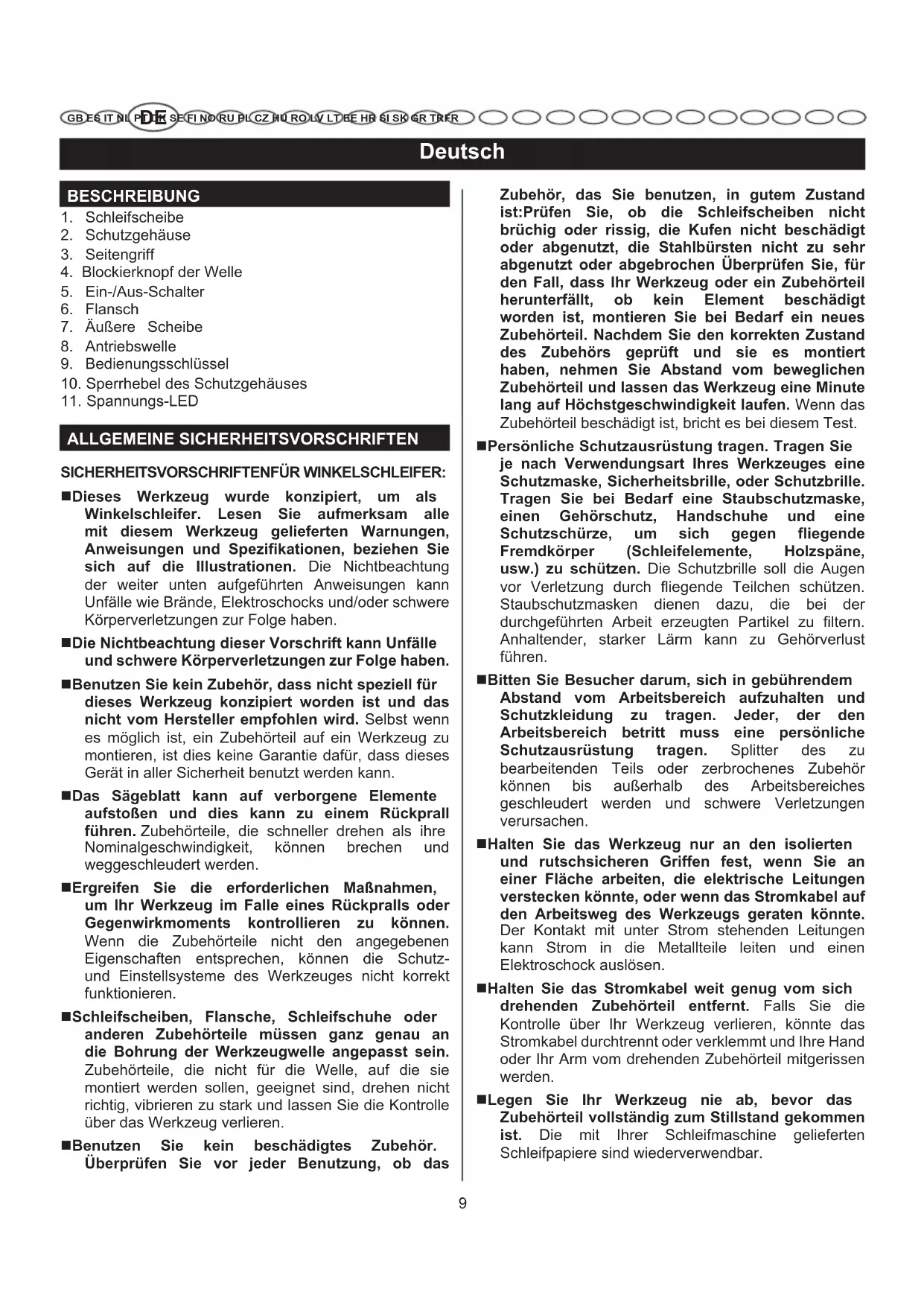

BEDIENUNGSANLEITUNG EAG750RS RYOBI

BEDIENUNGSANLEITUNG 9

4. Blockierknopf der Welle

5. Ein-/Aus-Schalter

9. Bedienungsschlüssel

10. Sperrhebel des Schutzgehäuses

ALLGEMEINE SICHERHEITSVORSCHRIFTEN SICHERHEITSVORSCHRIFTENFÜR WINKELSCHLEIFER: Dieses Werkzeug wurde konzipiert, um als Winkelschleifer. Lesen Sie aufmerksam alle mit diesem Werkzeug gelieferten Warnungen, Anweisungen und Spezifikationen, beziehen Sie sich auf die Illustrationen. Die Nichtbeachtung der weiter unten aufgeführten Anweisungen kann Unfälle wie Brände, Elektroschocks und/oder schwere Körperverletzungen zur Folge haben. Die Nichtbeachtung dieser Vorschrift kann Unfälle und schwere Körperverletzungen zur Folge haben. Benutzen Sie kein Zubehör, dass nicht speziell für dieses Werkzeug konzipiert worden ist und das nicht vom Hersteller empfohlen wird. Selbst wenn es möglich ist, ein Zubehörteil auf ein Werkzeug zu montieren, ist dies keine Garantie dafür, dass dieses Gerät in aller Sicherheit benutzt werden kann. Das Sägeblatt kann auf verborgene Elemente aufstoßen und dies kann zu einem Rückprall führen. Zubehörteile, die schneller drehen als ihre Nominalgeschwindigkeit, können brechen und weggeschleudert werden. Ergreifen Sie die erforderlichen Maßnahmen, um Ihr Werkzeug im Falle eines Rückpralls oder Gegenwirkmoments kontrollieren zu können. Wenn die Zubehörteile nicht den angegebenen Eigenschaften entsprechen, können die Schutz- und Einstellsysteme des Werkzeuges nicht korrekt funktionieren. Schleifscheiben, Flansche, Schleifschuhe oder anderen Zubehörteile müssen ganz genau an die Bohrung der Werkzeugwelle angepasst sein. Zubehörteile, die nicht für die Welle, auf die sie montiert werden sollen, geeignet sind, drehen nicht richtig, vibrieren zu stark und lassen Sie die Kontrolle über das Werkzeug verlieren. Benutzen Sie kein beschädigtes Zubehör. Überprüfen Sie vor jeder Benutzung, ob das Zubehör, das Sie benutzen, in gutem Zustand ist:Prüfen Sie, ob die Schleifscheiben nicht brüchig oder rissig, die Kufen nicht beschädigt oder abgenutzt, die Stahlbürsten nicht zu sehr abgenutzt oder abgebrochen Überprüfen Sie, für den Fall, dass Ihr Werkzeug oder ein Zubehörteil herunterfällt, ob kein Element beschädigt worden ist, montieren Sie bei Bedarf ein neues Zubehörteil. Nachdem Sie den korrekten Zustand des Zubehörs geprüft und sie es montiert haben, nehmen Sie Abstand vom beweglichen Zubehörteil und lassen das Werkzeug eine Minute lang auf Höchstgeschwindigkeit laufen. Wenn das Zubehörteil beschädigt ist, bricht es bei diesem Test. Persönliche Schutzausrüstung tragen. Tragen Sie je nach Verwendungsart Ihres Werkzeuges eine Schutzmaske, Sicherheitsbrille, oder Schutzbrille. Tragen Sie bei Bedarf eine Staubschutzmaske, einen Gehörschutz, Handschuhe und eine Schutzschürze, um sich gegen fliegende Fremdkörper (Schleifelemente, Holzspäne, usw.) zu schützen. Die Schutzbrille soll die Augen vor Verletzung durch fliegende Teilchen schützen. Staubschutzmasken dienen dazu, die bei der durchgeführten Arbeit erzeugten Partikel zu filtern. Anhaltender, starker Lärm kann zu Gehörverlust führen. Bitten Sie Besucher darum, sich in gebührendem Abstand vom Arbeitsbereich aufzuhalten und Schutzkleidung zu tragen. Jeder, der den Arbeitsbereich betritt muss eine persönliche Schutzausrüstung tragen. Splitter des zu bearbeitenden Teils oder zerbrochenes Zubehör können bis außerhalb des Arbeitsbereiches geschleudert werden und schwere Verletzungen verursachen. Halten Sie das Werkzeug nur an den isolierten und rutschsicheren Griffen fest, wenn Sie an einer Fläche arbeiten, die elektrische Leitungen verstecken könnte, oder wenn das Stromkabel auf den Arbeitsweg des Werkzeugs geraten könnte. Der Kontakt mit unter Strom stehenden Leitungen kann Strom in die Metallteile leiten und einen Elektroschock auslösen. Halten Sie das Stromkabel weit genug vom sich drehenden Zubehörteil entfernt. Falls Sie die Kontrolle über Ihr Werkzeug verlieren, könnte das Stromkabel durchtrennt oder verklemmt und Ihre Hand oder Ihr Arm vom drehenden Zubehörteil mitgerissen werden. Legen Sie Ihr Werkzeug nie ab, bevor das Zubehörteil vollständig zum Stillstand gekommen ist. Die mit Ihrer Schleifmaschine gelieferten Schleifpapiere sind wiederverwendbar.10 Deutsch

GB ES IT NL PT DK SE FI NO RU PL CZ HU RO LV LT EE HR SI SK GR TRFR Lassen Sie Ihr Werkzeug nicht eingeschaltet, während Sie es transportieren. Das sich drehende Zubehörteil könnte sich in Ihren Kleidern verfangen und Sie schwer verletzen. Säubern Sie regelmäßig die Lüftungsspalten des Werkzeugs. Wenn Sie es weiter drehen, kann es nicht mehr korrekt verriegelt werden. Benutzen Sie Ihr Werkzeug nicht in der Nähe leicht entflammbarer Produkte. Funken könnten sie entflammen. Benutzen Sie kein Zubehör, das Kühlwasser benötigt. Die Benutzung von Wasser oder Kühlflüssigkeiten kann elektrische Schläge oder Elektroschocks verursachen. BITTE BEACHTEN: Die obenstehende Vorschrift gilt nicht für Werkzeuge, die speziell dazu konzipiert wurden, mit Kühlflüssigkeit benutzt zu werden.

WEITERE SICHERHEITSHINWEISE FÜR ALLE OPERATIONEN

Allgemeine zusätzliche Sicherheitsvorschriften Rückprall Der Rückprall ist eine plötzliche Reaktion, die auftreten kann, wenn die sich drehende Schleifscheibe, der Schleifschuh, die Bürste oder ein anderes Zubehörteil sich verklemmt oder verbiegt und die schnelle Blockierung des Zubehörs verursacht. Das weiter funktionierende Werkzeug schleudert das Werkzeug dann in die Richtung, die der Benutzungsrichtung des Zubehörs entgegen liegt. Wenn zum Beispiel eine Schleifscheibe sich im zu bearbeitenden Teil verklemmt oder verbiegt, besteht die Gefahr, dass die Schnittfl äche der Scheibe sich in die Oberfl äche des zu bearbeitenden Teils einfrisst, was die Scheibe unvermittelt aus dem Teil schn. Das drehende Zubehörteil könnte mit der Oberfl äche, auf der es abgelegt wurde, in Kontakt kommen und es besteht die Gefahr, dass Sie die Kontrolle über das Werkzeug verlieren.Die Schleifscheibe kann beim Rückprall auch brechen. Der Rückprall ist die Folge unangebrachter Benutzung des Werkzeugs und/oder des Verfahrens oder unangemessener Benutzungsbedingungen. Er kann durch die Beachtung bestimmter Sicherheitsmaßnahmen vermieden werden: Halten Sie das Werkzug gut fest und positionieren Sie Ihren Körper und Ihren Arm so, dass Sie einen eventuellen Rückprall kontrollieren können. Wenn das Werkzeug über einen zusätzlichen Handgriff verfügt, dann halten Sie ihn stets fest, um im Falle eines Rückpralls oder eines Gegenwirkmoments beim Einschalten des Werkzeugs eine optimale Kontrolle über das Werkzeug zu haben. Die Motorlüftung lässt Staub ins Motorgehäuseinnere eindringen, dies kann zur Ansammlung von Metallpartikeln führen und Elektroschocks auslösen. Bringen Sie Ihre Hand niemals in die Nähe des drehenden Zubehörteils, dies kann im Falle eines Rückpralls schwere Körperverletzungen vermeiden. Zubehör kann über Ihre Hand zurückschlagen. Stellen Sie sich nicht in den Bereich, in deren Richtung das Werkzeug im Falle eines Rückpralls geschleudert werden könnte. Das Werkzeug wird bei einem Rückprall in die entgegen gesetzte Richtung der Scheibendrehung geschleudert. Geben Sie besonders Acht, wenn Sie an Ecken, scharfen Kanten usw. arbeiten. Vermeiden Sie es, mit dem Zubehörteil abzurutschen oder es einzuklemmen. Wenn Sie an Ecken oder scharfen Kanten arbeiten, oder mit dem Werkzeug abrutschen, ist das Risiko, das Zubehörteil zu blockieren, die Kontrolle über das Werkzeug zu verlieren und einen Rückprall zu verursachen, größer. Benutzen Sie mit diesem Werkzeug niemals ein Holztrennsäge- oder Sägeblatt. Solche Sägeblätter steigern das Rückprallrisiko und die Gefahr, die Kontrolle über das Werkzeug zu verlieren. BESONDERE SICHERHEITSVORSCHRIFTEN Prüfen Sie, ob die auf der Schleifscheibe angegebene Höchstdrehzahl mindestens der Nenndrehzahl des Geräts entspricht. Vergewissern Sie sich, dass der Durchmesser der Schleifscheibe dem Gerät entspricht und dass die Schleifscheibe einwandfrei auf der Welle sitzt. Die Schleifscheiben müssen an einem trockenen Ort aufbewahrt werden. Stellen Sie kein Objekt auf die Schleifscheiben. Die Schleifscheiben dürfen ausschließlich zu Schleifarbeiten verwendet werden. Die Schleifscheiben müssen aufgeräumt und vorsichtig gehandhabt werden (entsprechend den Angaben des Herstellers). Vergewissern Sie sich vor Verwendung der Schleifscheibe, dass diese keine ausgebrochenen Stellen oder Risse aufweist. Falls dies der Fall ist, kann die Scheibe brechen und dies kann zu schweren Körperverletzungen führen. Vergewissern Sie sich, dass die Schleifscheibe gemäß den Anweisungen der vorliegenden Bedienungsanleitung montiert ist. Vergewissern Sie sich vor der Verwendung, dass die Schleifscheibe korrekt montiert und angezogen ist, und lassen Sie Ihr Gerät dann während 30 Sekunden ohne Belastung laufen; halten Sie das Gerät dabei so, dass keine gefährliche Situation auftritt. Halten Sie Ihr Gerät sofort an, wenn es zu stark vibriert oder wenn Sie andere Probleme feststellen. Kontrollieren sie in diesem Fall Ihr11 Deutsch

GB ES IT NL PT DK SE FI NO RU PL CZ HU RO LV LT EE HR SI SK GR TRFR Gerät, um die Ursache des Problems festzustellen. Verwenden Sie keine Reduzierringe oder Zwischenstücke, um die Bohrung von Schleifscheiben mit zu großer Bohrung zu verkleinern. Prüfen Sie, ob das zu bearbeitende Werkstück korrekt befestigt ist. Verwenden Sie nur empfohlenes Zubehör. Vergewissern Sie sich, dass die bei der Verwendung des Geräts erzeugten Funken keine gefährlichen Situationen herbeiführen, wie z. B. dass diese nicht auf Personen oder entzündliche Substanzen spritzen. Tragen Sie stets eine Schutzbrille und einen Gehörschutz. Verwenden Sie falls erforderlich andere Schutzausrüstungen, wie z. B. Handschuhe, eine Schürze oder einen Helm. Stellen Sie Ihr Gerät niemals auf den Boden oder auf andere Flächen, während es in Betrieb ist. Beachten Sie, dass die Schleifscheibe nach dem Ausschalten erst nach einigen Momenten zu einem vollständigen Stillstand kommt. Sie dürfen die Schleifscheibe niemals berühren oder auf den Boden oder andere Flächen stellen, während sie rotiert. Der Flansch der Schleifscheibe und der äußere Flansch müssen denselben Außendurchmesser haben. Verwenden Sie Ihr Gerät nur für die Anwendungen, für die es entwickelt wurde. Setzen Sie Ihr Gerät niemals als ein stationäres Gerät ein.Verwenden Sie niemals Kühlflüssigkeit oder Kühlwasser. Halten Sie Ihr Gerät bei der Verwendung fest mit beiden Händen. TECHNISCHE DATEN Modell EAG750RS EAG750RB Durchmesser der Schleifscheibe 115 mm (4.5 in) 125 mm (5 in) Dicke 6 mm 6 mm Elektrische Spannung 230 V - 240 V 50 Hz 230 V - 240 V 50 Hz Eingangsleistung 750 W 750 W Gewinde der Welle M14 M14 Nenndrehzahl 11,000 min

Gesamtlänge 310 mm 310 mm Nettogewicht 2.35 kg 2.4 kg BITTE BEACHTEN: Prüfen Sie das Typenschild des Geräts, denn die Spannung kann je nach Land unterschiedlich sein. Maximale Umfangsgeschwindigkeit der Schleifscheibe: 4,800 m/min Berechnungsbeispiel:

4,320 Umfangsgeschwindigkeit der Schleifscheibe 4,320 Durchmesser der Schleifscheibe

Leerlaufgeschwindigkeit der Schleifscheibe 11,000 STANDARDZUBEHÖR Seitengriff Bedienungsschlüssel In manchen Ländern wird eine Schleifscheibe mit dem Zubehör geliefert. BETRIEB Zie afbeelding 3. WARNUNG Die schutzgehäuse müssen stets montiert sein. Achten sie darauf, dass sie die belüftungsschlitze nicht abdecken, um ein korrektes abkühlen des motors zu gewährleisten. Für eine effi ziente Arbeit, müssen der auf das Gerät ausgeübte Druck sowie die Kontaktfl äche zwischen der Schleifscheibe und dem zu bearbeitenden Teil kontrolliert werden. Flache Flächen werden mit einem spitzen Winkel zwischen der Schleifscheibe und dem Werkstück (normalerweise zwischen 10° und 20°) bearbeitet. Warten Sie, bis die Schleifscheibe ihre maximale Geschwindigkeit erreicht hat, bevor Sie mit dem Schleifen beginnen. Ein zu großer Winkel bewirkt eine Konzentration des Druckes auf eine kleine Fläche und dies kann die Arbeitsfl äche aushöhlen oder verbrennen. EIN-/AUS-SCHALTER Zie afbeelding 2. Zum Ein- oder Ausschalten dieses Geräts muss der Ein-/Aus-Schalter nach vorne geschoben oder freigegeben werden. Um Ihren Schleifer im Dauerbetrieb zu verwenden, schieben Sie den Schalter nach vorne und drücken auf das vordere Ende, um ihn in der Position 'Ein' zu sperren.12 Deutsch

GB ES IT NL PT DK SE FI NO RU PL CZ HU RO LV LT EE HR SI SK GR TRFR Um den Ein-/Aus-Schalter zu entriegeln, drücken Sie auf das hintere Ende des Ein-/Aus-Schalters.

MONTAGE DER SCHLEIFSCHEIBE

Zie afbeelding 4-5. Montieren Sie den inneren Flansch und die Schleifscheibe an der Welle, bevor Sie den äußeren Flansch befestigen. Vergewissern Sie sich, dass die Schleifscheibe auf der Wellennabe zwischen dem äußeren und dem inneren Flansch richtig ausgerichtet ist. Drücken Sie den Blockierknopf der Welle, der sich rechts vom Motorgehäuse befindet. Ziehen Sie den äußeren Flansch mit dem im Lieferumfang enthaltenen Bedienschlüssel im Uhrzeigersinn an. WARNUNG Prüfen Sie sorgfältig, ob die Schleifscheibe keine Risse aufweist. Ersetzen Sie alle Schleifscheiben mit Rissen sofort. SCHUTZGEHÄUSE Zie afbeelding 6-7. Öffnen Sie den Sperrhebel des Schutzgehäuses und setzen Sie das Schutzgehäuse in der gewünschten Position ein. Sie können das Schutz-gehäuse um maximal 90° nach rechts oder nach links drehen. Wenn Sie es weiter drehen, kann es nicht mehr korrekt verriegelt werden. SPANNUNGS-LED Ihr Winkelschleifer ist mit einer Spannungs-LED ausgestattet, die leuchtet, wenn das Gerät an das Stromnetz angeschlossen wird. Diese LED zeigt an, dass der Winkelschleifer unter Spannung steht und in Betrieb gesetzt wird, sobald Sie den Ein-/Aus-Schalter nach vorne schieben.

Vergewissern Sie sich nach der Verwendung, dass Ihr Gerät in einwandfreiem Zustand ist. Es empfi ehlt sich, Ihr Gerät mindestens einmal pro Jahr zu einem autorisierten Ryobi-Kundendienst zu bringen, um es komplett zu schmieren und zu reinigen. WARNUNG Nehmen sie keine einstellung vor, während der motor in betrieb ist. Ziehen sie stets das netzkabel ab, bevor sie ein teil auswechseln (diamantscheibe, schleifscheibe usw.), das gerät schmieren sowie vor allen wartungsarbeiten am gerät. WARNUNG Für eine höhere Sicherheit und Zuverlässigkeit müssen alle Reparaturen von einem autorisierten Ryobi- Kundendienst durchgeführt werden. Bewahren sie diese anleitung auf. UMWELTSCHUTZ Recyceln Sie die Rohstoffe anstatt sie in die Haushaltsabfälle zu geben. Zum Schutz der Umwelt müssen das Gerät, die Zubehörteile und die Verpackungen getrennt entsorgt werden. SYMBOL Sicherheitswarnung V Volt

Watt Leerlaufdrehzahl min

Feuer- und Explosionsgefahr! CE-Konformität Doppelisolierung Gehörschutz tragen Augenschutz tragen Bitte lesen Sie die Anweisungen sorgfältig, bevor Sie das Gerät einschalten. Elektrische Geräte sollten nicht mit dem übrigen Müll entsorgt werden. Bitte entsorgen Sie diese an den entsprechenden Entsorgungsstellen. Wenden Sie sich an die örtliche Behörde oder Ihren Händler, um Auskunft über die Entsorgung zu erhalten.13 Español

Á 3 33¼ 3. > 3 ¼ ½¡ 3 3À ¼ . : 3 ¼ ¼ 3 ¡ ¡

Für alle Ryobi-Produkte gilt eine Garantie gegen Material- und Verarbeitungsfehler für einen Zeitraum von vierundzwanzig (24) Monaten ab dem Datum der vom Wiederverkäufer für den Endbenutzer ausgestellten Originalrechnung. Fehler, die auf Grund einer normalen Abnutzung, einer unberechtigten oder falschen Wartung oder Handhabung oder durch eine Überbelastung auftreten, sind von der Garantie ausgeschlossen. Dies gilt auch für Zubehörteile wie Batterien, Glühbirnen, Sägeblätter, Ansatzstücke, Beutel usw. Senden Sie das Produkt im Fall eines Defekts innerhalb des Garantiezeitraumes in NICHT ZERLEGTEM Zustand zusammen mit dem Kaufnachweis an Ihren Händler oder Ihr nächstes Ryobi- Kundendienstzentrum zurück. Diese Garantie hat keine Auswirkungen auf Ihre gesetzlichen Rechte in Bezug auf fehlerhafte Produkte.

KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normativen Dokumenten über-einstimmt: 2006/42/EC, 2006/95/EC, 2004/108/EC, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EN60745-1, EN60745-2-3, EN62233. Geräuschpegel [K=3dB(A)]: Lp=87.5dB(A) Lw=98.5dB(A) Vibrationsgrad [K=1.5m/s
