HASZNÁLATI ÚTMUTATÓ LC 353VE HUSQVARNA

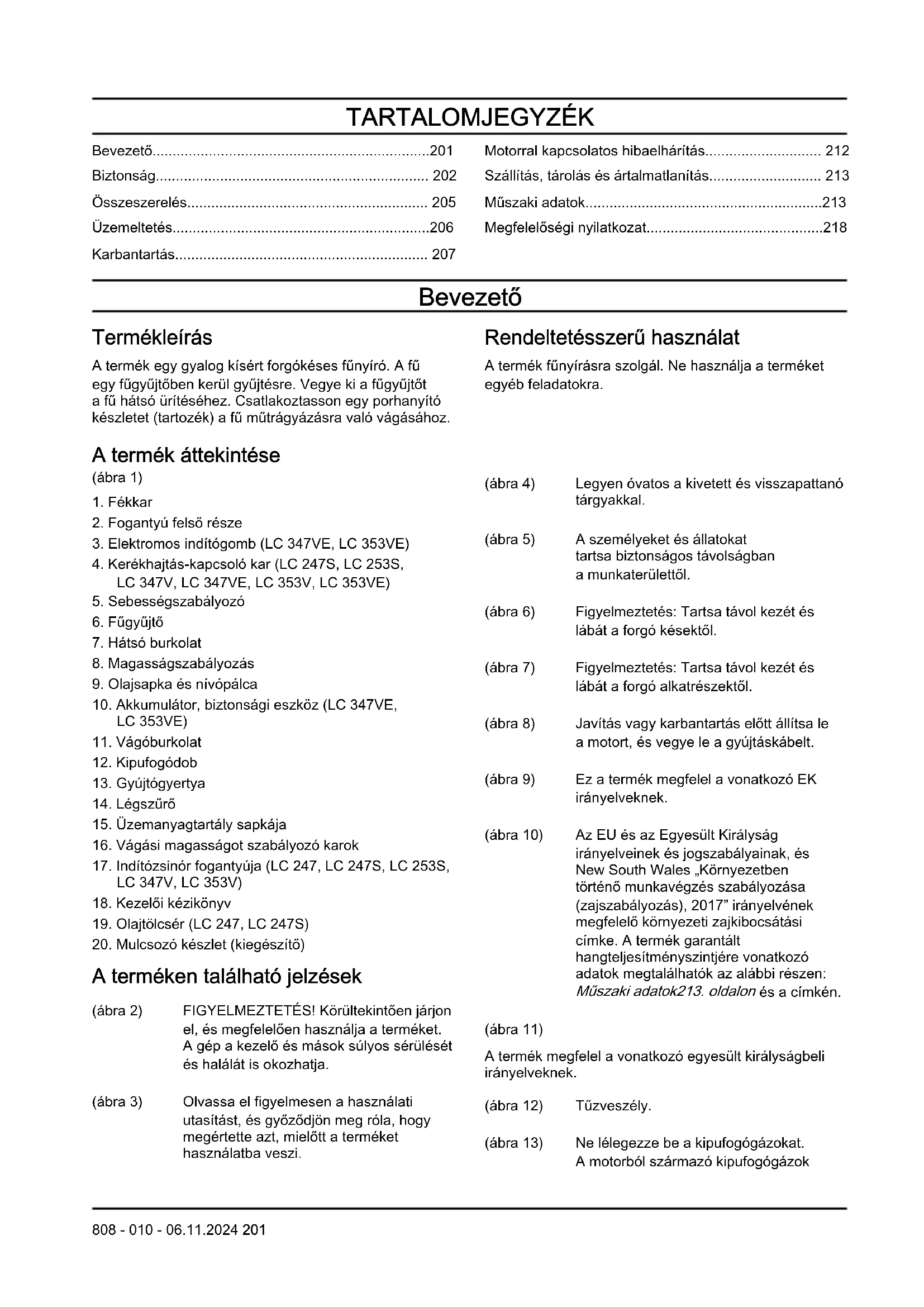

HU Használati utasítás 201-218

Összeszerelés.... 205

Üzemeltetés....206

Karbantartás.... 207

Motorral kapcsolatos hibaelhárítás...... 212

Szállítás, tárolás és ártalmatlanítás.... 213

Műszaki adatok....213

Megfelelőségi nyilatkozat....218

Bevezető

Termékleírás

A termék egy gyalog kísért forgókéses fűnyíró. A fű egy fűgyűjtőben kerül gyűjtésre. Vegye ki a fűgyűjtőt a fű hátsó ürítéséhez. Csatlakoztasson egy porhanyító készletet (tartozék) a fű műtrágyázásra való vágásához.

A termék áttekintése

(ábra 1)

1. Fékkar

2. Fogantyú felső része

3. Elektromos indítógomb (LC 347VE, LC 353VE)

4. Kerékhajtás-kapcsoló kar (LC 247S, LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE)

5. Sebességszabályozó

6. Fügyüjtő

7. Hátsó burkolat

8. Magasságszabályozás

9. Olajsapka és nívópálca

10. Akkumulátor, biztonsági eszköz (LC 347VE, LC 353VE)

11. Vágóburkolat

12. Kipufogódob

13. Gyújtógyertya

14. Légszűrő

15. Üzemanyagtartály sapkája

16. Vágási magasságot szabályozó karok

17. Indítózsinór fogantyúja (LC 247, LC 247S, LC 253S, LC 347V, LC 353V)

18. Kezelői kézikönyv

19. Olajtölcsér (LC 247, LC 247S)

20. Mulcsozó készlet (kiegészítő)

A terméken található jelzések

(ábra 2) FIGYELMEZTETÉS! Körültekintően járjon el, és megfelelően használja a terméket. A gép a kezelő és mások súlyos sérülését és halálát is okozhatja.

(ábra 3) Olvassa el figyelmesen a használati utasítást, és győződjön meg róla, hogy megértette azt, mielőtt a terméket használatba veszi.

Rendeltetésszerű használat

A termék fünyírásra szolgál. Ne használja a terméket egyéb feladatokra.

(ábra 4) Legyen óvatos a kivetett és visszapattanó tárgyakkal.

(ábra 5) A személyeket és állatokat tartsa biztonságos távolságban a munkaterülettől.

(ábra 6) Figyelmeztetés: Tartsa távol kezét és lábát a forgó késektöl.

(ábra 7) Figyelmeztetés: Tartsa távol kezét és lábát a forgó alkatrészektől.

(ábra 8) Javítás vagy karbantartás előtt állítsa le a motort, és vegye le a gyújtáskábelt.

(ábra 9) Ez a termék megfelel a vonatkozó EK irányelveknek.

(ábra 10) Az EU és az Egyesült Királyság irányelveinek és jogszabályainak, és New South Wales „Környezetben történő munkavégzés szabályozása (zajszabályozás), 2017” irányelvének megfelelő környezeti zajkibocsátási címke. A termék garantált hangteljesítményszintjére vonatkozó adatok megtalálhatók az alábbi részen: Műszaki adatok213. oldalon és a címkén.

(ábra 11)

A termék megfelel a vonatkozó egyesült királyságbeli irányelveknek.

(ábra 12) Tüzveszély.

(ábra 13) Ne lélegezze be a kipufogógázokat. A motorból származó kipufogógázok

szén-monoxidot tartalmaznak, amely szagtalan, mérgező, rendkívül veszélyes gáz. Ne indítsa be a motort beltérben vagy zárt helyen.

(ábra 14) Forró felület.

(ábra 16) Töltse fel a motort olajjal a ter- mék beindítása előtt.

(ábra 17) Indítási eljárás a(z) LC 247, LC 247S, LC 253S, LC 347V, LC 353V esetében: Nyomja a fékkart lefelé, majd húzza meg az indítózsinór fogantyú- ját.

(ábra 18) Indítási eljárás a(z) LC 347VE, LC 353VE esetében: Nyomja le a motorfékkart, és nyomja meg az indítógombot.

(ábra 15) Beolvasható kód.

Megjegyzés: A terméken szereplő többi jelölés/címke a további piacok specifikus vizsgáztatási követelményeire vonatkozik.

Euro V. kibocsátási norma

FIGYELMEZTETÉS: A motor módosítása érvényteleníti a termékre vonatkozó európai uniós típusjóváhagyást.

A termék károsodása

A termékben keletkezett károkért nem vállalunk felelősséget, amennyiben:

• a termék javítását helytelenül végezték;
• a termék javítása nem a gyártótól származó vagy általa jóváhagyott alkatrészekkel történt;
• a terméket nem a gyártótól származó vagy általa jóváhagyott kiegészítővel szerelték fel;
• a termék javítását nem hivatalos szakszerviz vagy jóváhagyott egyéb szerviz végezte.

Biztonság

Biztonsági meghatározások

A figyelmeztetések, óvintézkedések és megjegyzések a használati utasítás kiemelten fontos részeire hívják fel a figyelmet.

FIGYELMEZTETÉS: Akkor

használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelő vagy a közelben tartózkodók sérülésének vagy halálának veszélye.

VIGYÁZAT: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a vagyoni kár, illetve a termék vagy a környező terület károsodásának veszélye.

Megjegyzés: További információt biztosít az adott helyzetben szükséges tennivalókról.

Általános biztonsági utasítások

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

- Ez a termék veszélyes, ha helytelenül használja, vagy ha nem vigyáz. A biztonsági utasítások be nem tartása sérüléssel vagy halállal járhat.

• A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra.
  A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérfék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.
• Mindig megfontoltan és előrelátóan cselekedjen. Ha nem biztos benne, hogyan kell a terméket speciális helyzetben üzemeltetni, akkor hagyja abba a tevékenységet, és beszéljen a Husqvarna kereskedőjével a folytatás előtt.
• Ne feledje, hogy a kezelő felelős a másokat és a mások tulajdonát érő balesetekért is.
• Tartsa tisztán a terméket. Ügyeljen arra, hogy a jelek és címkék jól olvashatóak legyenek.
• Ne engedje, hogy használják a terméket, amíg nem gondoskodott róla, hogy elolvassák és megértsék a használati utasítás tartalmát.
• A terméket gyermekek nem használhatják.
• Tartsa távol a gyermekeket a munkavégzési területtől. Egy felelős felnőttnek mindig jelen kell lennie.
• Ne használja a terméket olyan személy, aki nem ismeri a kezelési utasítást.
• Csökkent fizikai vagy szellemi képességekkel rendelkező személy csak felügyelet mellett használhatja a terméket. Egy felelős felnőttnek mindig jelen kell lennie.
• Ne használja a terméket, ha fáradt, beteg, illetve alkohol, drog vagy gyógyszer hatása alatt áll. Ez

negatív hatással van a látására, az éberségére, a koordinációjára és az ítélőképességére.

• Ne használja a sérült vagy nem megfelelően működő terméket.
• Ne változtassa meg a terméket, vagy ne használja, ha feltehetőleg valaki más változtatásokat hajtott végre rajta.
• Ne módosítson a motorfordulatszám-szabályozás beállításán.

A munkaterület biztonsága

FIGYELMEZTETÉS: A termék

használata előtt olvassa el az alábbi figyelmeztetéseket.

• A termék használata előtt távolítsa el a különböző tárgyakat, például ágakat, gallyakat és köveket a munkaterületről.
• A vágószerkezetnek ütköző tárgyak elrepülve személyek vagy tárgyak sérülését okozhatják. A közelben állókat és az állatokat tartsa biztonságos távolságban a terméktől.
• Ne használja a terméket rossz időben, például ködben, esőben, erős szélben, nagy hidegben, villámlás veszélyes esetén. A termék rossz időjárási körülmények között vagy nyirkos, nedves helyeken történő használata fárasztó. A rossz időjárás veszélyes körülményeket, például csúszós felületeket okozhat.
• Ügyeljen az olyan személyekre, tárgyakra és helyzetekre, amelyek akadályozzák a termék biztonságos üzemeltetését.
• Ügyeljen az olyan akadályokra, mint a gyökerek, kövek, gallyak, gödrök és árkok. A magas fü akadályokat rejthet.
• A lejtőkön levő fű nyírása veszélyes lehet. Ne használja a terméket 15 foknál meredekebb lejtőn.
• Az emelkedőknél/lejtőknél mindig oldalirányban működtesse a terméket. Ne haladjon felfelé vagy lefelé.
• Legyen körültekintő, ha olyan sarkok és tárgyak közelébe ér, amelyek gátolják a tiszta kilátást.

Munkabiztonság

FIGYELMEZTETÉS: A termék

használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ezt a terméket kizárólag füves pázsitok nyírására használja. A termék más feladatokra történő használata nem megengedett.
• Használjon személyi védőfelszerelést. Lásd: Személyi védőfelszerelés203. oldalon.

• Mindenképpen legyen tisztában azzal, hogy vészhelyzet esetén hogyan kell gyorsan leállítani a motort.

• Soha ne indítsa el a motort zárt térben vagy gyúlékony anyag közelében. A motorból kijutó kipufogó füstök forrók és szikrákat tartalmazhatnak, amelyek tűzet okozhatnak.

• Ne használja a készüléket, hacsak a kés és az összes borítás nincs megfelelően rögzítve. A nem megfelelően rögzített kés kilazulhat, és személyi sérülést okozhat.
• Ügyeljen arra, hogy a kés ne ütközzön olyan tárgyakba, mint például kövek és gyökerek. Ez kárt tehet a késben, és meghajlíthatja a motor tengelyét. A meghajlott tengely erős rezgést okoz, és így nagyon nagy a kockázata annak, hogy a kés meglazul.
• Ha a kés valamilyen tárgynak ütközik vagy rezegni kezd, azonnal állítsa le a terméket. Húzza ki a gyújtáskábelt a gyújtógyertyából. Ellenőrizze, hogy a termék sérülésmentes-e. Javítsa meg a sérüléseket, vagy végeztesse el a szakszervizzel a javításokat.
• Amikor a motor működésben van, soha ne rögzítse tartósan a fékkart a fogantyúhoz.
• Helyezze a terméket stabil, vízszintes felületre, és kapcsolja be. Gondoskodjon arról, hogy a kés ne ütközzön se a talajba, se egyéb tárgyakba.
• Mindig maradjon a termék mögött, amikor működteti.
• A termék üzemeltetése során minden kerék legyen a talajon, és tartsa két kézzel a fogantyút. Tartsa távol kezét és lábát a forgó késektől.
• Ne döntse meg a terméket, ha a motor jár.
• Legyen óvatos, amikor hátrafelé húzza a terméket.
• Soha ne emelje fel a terméket, ha a motor jár. Ha fel kell emelnie a terméket, előbb kapcsolja ki a motort, és válassza le a gyújtásvezetéket a gyújtógyertyáról.
• Ne sétáljon hátrafelé a termék működtetése során.
• Állítsa le a motort, ha olyan területeken halad át, ahol nincs fű, például kavicsos, kövezett és aszfaltozott járdák.
• Ne fusson a termékkel, ha a motor jár. Mindig sétáljon a termék működtetése során.
• Mielőtt megváltoztatná a vágási magasságot, állítsa le a motort. Soha ne végezzen beállításokat, amikor a motor jár.
• Soha ne hagyja a terméket felügyelet nélkül járó motor esetén. Állítsa le a motort és győződjön meg arról, hogy a vágószerkezet nem forog.

Biztonsági utasítások az üzemeltetéshez

Személyi védőfelszerelés

FIGYELMEZTETÉS: A termék

használata előtt olvassa el az alábbi figyelmeztetéseket.

- A személyi védőfelszerelés nem küszöböli ki teljes mértékben a sérülés kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset.

A megfelelő felszerelés kiválasztásában kérje a kereskedő segítségét.

• 85 dB-nél magasabb zajszint esetén használjon hallásvédőt.
• Használjon nagy teherbírású, csúszásmentes bakancsot vagy cipőt. Ne használja nyitott cipőben vagy mezítláb a terméket.
• Viseljen vastag, hosszú szárú nadrágot.
• Viseljen védőkesztyűt, például a vágószerkezet felhelyezésekor, ellenőrzésekor vagy tisztításakor.

Biztonsági eszközök a terméken

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne használja a terméket sérült vagy nem megfelelően működő biztonsági eszközökkel.
• Rendszeresen ellenőrizze a biztonsági eszközöket. Ha a biztonsági eszközök sérültek vagy nem működnek megfelelően, forduljon a márkaszervizhez: Husqvarna.
• Ne módosítsd a biztonsági eszközöket.

A vágóburkolat ellenőrzése

A vágóburkolat csökkenti a termék rezgését és a kés okozta sérülések kockázatát.
- Vizsgálja meg a vágóburkolatot, hogy nincs rajta sérülés, például repedés.

Akkumulátor (LC 347VE, LC 353VE)

FIGYELMEZTETÉS: A sérült akkumulátorral rendelkező fünyíró kevésbé biztonságos. Csak a gyártó által jóváhagyott akkumulátort használjon.

Az elektromos indítást az akkumulátor teszi lehetővé, mely egyúttal egy biztonsági berendezés, ami megakadályozza a fűnyíró véletlen elindítását. Ha karbantartási munkát végez, vagy felügyelet nélkül hagyja a gépet, távolítsa el az akkumulátort.

A fékkar ellenőrzése

A fékkar a motor leállítására szolgál. Ha elengedi a fékkart, a motor leáll.

- Indítsa be a motort, majd engedje el a fékkart. Ha a motor 3 másodpercen belül nem áll le, állíttassa be egy hivatalos Husqvarna szakszervizben a motorféket. (ábra 19)

Kipufogódob

A kipufogódob minimálisra csökkenti a zajszintet, és elvezeti a kipufogógázokat a kezelő közeléből.

Hiányzó vagy hibás hangfogó esetén ne használja a terméket. A hibás kipufogódob növeli a zajszintet és a tűzveszélyt.

FIGYELMEZTETÉS:

A kipufogódob erősen felhevül használat közben és után, illetve, amikor a motor alapjáraton működik. Legyen óvatos gyúlékony anyagok és/vagy gözök közelében a tűzveszély elkerülése érdekében.

A hangfogó ellenőrzése

- Rendszeresen ellenőrizze a kipufogódob megfelelő rögzítését és épségét.

Üzemanyaggal kapcsolatos biztonság

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne indítsa be a terméket, ha üzemanyag vagy motorolaj került rá. Távolítsa el a nem kívánt üzemanyagot/motorolajat és hagyja megszáradni a terméket.
• Ha a kiömlött üzemanyag a ruhájára csöppent, öltözzön át azonnal.
• Ügyeljen arra, hogy ne kerüljön üzemanyag a testére, mert az sérülést okozhat. Ha üzemanyag került a testére, távolítsa el szappannal és vízzel.
• Ne indítsa be a motort, ha szivárog a motor. Vizsgálja meg rendszeresen a motort szivárgás szempontjából.
• Bánjon óvatosan az üzemanyaggal. Az üzemanyag gyúlékony, a gözei robbanásveszélyesek, ezért súlyos, akár végzetes sérülést is okozhat.
• Ne lélegezze be az üzemanyag gözeit, egészségkárosodást okozhatnak. Gondoskodjon megfelelő légáramlásról.
• Ne dohányozzon az üzemanyag és a motor közelében.
• Az üzemanyag vagy a motor közelébe ne tegyen forró tárgyakat.
• Ne tankoljon járó motornál.
  • Várja meg a tankolással, amíg lehül a motor.
• Tankolás előtt nyissa meg lassan a tanksapkát, engedje ki óvatosan a nyomást.
• Ne beltérben tankoljon. A nem elegendő mértékű légáramlás fulladás vagy szén-monoxid miatt egészségkárosodást, akár halált is okozhat.
• Húzza meg teljesen az üzemanyagtartály sapkáját. Ha az üzemanyagtartály sapkája nincs meghúzva, tűzveszélyt okozhat.

• Beindítás előtt vigye a terméket legalább 3 m távolságra a tankolás helyétől.

• Ne töltse teljesen tele az üzemanyagtartályt. Hő hatására az üzemanyag tágul. Hagyjon egy kis helyet az üzemanyagtartály tetejénél.

• Soha ne tárolja a terméket épületen belül feltöltött üzemanyagtartállyal olyan esetben, ha gyújtóforrás, például bojlerek, fűtőegységek vagy ruhaszárítók vannak közelében. Körülzárt helyen történő tárolás előtt hagyja a motort lehúlni.

Biztonsági utasítások a karbantartáshoz

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

- A motorból származó kipufogógázok szénmonoxidot tartalmaznak, amely szagtalan, mérgező, rendkívül veszélyes gáz. Ne indítsa be a motort beltérben vagy zárt helyen.

• A termék karbantartása előtt állítsa le a motort, és húzza ki a gyújtáskábelt a gyújtógyertyából. A(z) LC 347VE, LC 353VE modell esetében szintén távolítsa el az akkumulátort.
• A vágószerkezet karbantartásakor használjon védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.
• A gyártó által nem jóváhagyott tartozékok és változtatások súlyos sérülést vagy halált okozhatnak. Ne végezzen módosításokat a terméken. Csak a gyártó által jóváhagyott tartozékokat használjon.
• Ha a karbantartást nem megfelelően és rendszeresen végezték el, nő a termék sérülésének és károsodásának kockázata.
• Csak a felhasználói kézikönyvben megadott karbantartást végezze el. Minden egyéb szervizelés csak hivatalos Husqvarna szervizmühely végezhet.
• Végeztesse a termék rendszeres szervizelését hivatalos Husqvarna szervizműhellyel.
• A sérült, kopott vagy törött alkatrészt cserélje ki.

Összeszerelés

Bevezető

FIGYELMEZTETÉS: A termék összeszerelése előtt olvassa el a biztonságra vonatkozó fejezetet. A(z) LC 347VE, LC 353VE modell esetében szintén távolítsa el az akkumulátort.

A fogantyú beállítása

1. Lazítsa meg az alsó csavarokat.
2. A gombokat a termék bal és jobb oldalán is csúsztassa a hornyok alsó végébe. (ábra 20)
3. Állítsa a fogantyú magasságát a két lehetséges pozíció egyikébe.
4. A gombokat ütközésig csúsztassa a fogantyú irányába, amíg egy kattanó hangot nem hall. (ábra 21)
5. Teljesen húzza meg a gombokat.

A termék szállítási pozícióba állítása

1. Lazítsa meg az alsó csavarokat.
2. A gombokat a termék bal és jobb oldalán is csúsztassa a hornyok alsó végébe. (ábra 20)
3. Hajtsa elöre a fogantyút. (ábra 22)

A termék működési pozícióba állítása

1. Hajtsa ki a fogantyút a legfelső pozícióba. (ábra 23)
2. A gombokat ütközésig csúsztassa a fogantyú irányába, amíg egy kattanó hangot nem hall. (ábra 21)
3. Teljesen húzza meg a gombokat.

A fügyűjtő doboz felszerelése

1. Rögzítse a fügyűjtő keretét a füzsákban úgy, hogy a füzsák merev része alul legyen. A keret fogantyúja a füzsák tetején legyen. (ábra 24)
2. Illessze a fügyűjtő keret alsó részét a fügyűjtő alján lévő vájatba.
3. A kapcsokkal rögzítse a fűzsákot a fügyűjtő keretéhez. (ábra 25)
4. Emelje fel a hátsó burkolatot.
5. Csatlakoztassa a fügyüjtöt a vázszekrény felső széléhez.
6. Helyezze a fügyűjtő alsó részét a fükidobó csatornába. (ábra 26)

A mulcsozó dugó (tartozék) összeszerelése

1. Emelje fel a hátsó burkolatot, és vegye ki a fügyűjtőt.
2. Helyezze a mulcsozódugót a fükidobó csatornába. (ábra 27)
3. Cserélje ki a kést a mulcsozókészlethez mellékelt mulcsozókésre. Lásd Műszaki adatok213. oldalon.

Fű vágása fügyűjtő vagy mulcsozó dugó nélkül

• Emelje fel a hátsó burkolatot, és vegye ki a fügyüjtöt.
• Ha van felszerelve mulcsozó dugó és mulcsozókés, szerelje le azokat.
• Zárja le a hátsó burkolatot, mielőtt használni kezdené a terméket.

A termék használatakor a levágott fű a hátsó burkolat alatt ürül.

Üzemeltetés

Bevezető

FIGYELMEZTETÉS: A termék működtetése előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet.

Husqvarna Connect

A Husqvarna Connect egy ingyenes mobilalkalmazás. A Husqvarna Connect alkalmazás kibővített funkciókat biztosít Husqvarna termékéhez:

• Bővebb termékinformációk.
- Információk és segítség a termékalkatrészekkel és a szervizeléssel kapcsolatban.

A Husqvarna Connect használatának megkezdése

1. Töltse le az Husqvarna Connect alkalmazást mobileszközére.
2. Regisztráljon egy fiókot a Husqvarna Connect alkalmazásban.
3. A termék csatlakoztatásához és regisztrálásához kövesse a Husqvarna Connect alkalmazásban megjelenő utasításokat.

Megjegyzés: A Husqvarna Connect alkalmazás nem érhető el minden piacon. További tájékoztatásért forduljon az illetékes szakszervizhez.

A termék működtetése előtt

1. Olvassa el figyelmesen a használati utasítást, és győződjön meg arról, hogy megértette a benne foglaltakat.
2. Vizsgálja meg a vágószerkezetet, hogy megbizonyosodjon róla, hogy megfelelően van- e rögzítve és beállítva. Lásd: A vágószerkezet ellenőrzése208. oldalon.
3. Ellenőrizze az olajszintet, és szükség esetén töltsön be motorolajat. Lásd: Az olajszint ellenőrzése 209. oldalon.
4. Töltse fel az üzemanyagtartályt. Lásd: Tankolás 206. oldalon.

Tankolás

Ha elérhető, használjon környezetbarát/alkilát benzint. Ha környezetbarát/alkilát benzin nem áll rendelkezésre, használjon jó minőségű, legalább 90-es oktánszámú ólommentes vagy ólomtartalmú benzint.

VIGYÁZAT: Ne használjon 90 RON (87 AKI) oktánszámúnál gyengébb benzint. Ezzel kárt tehet a termékben.

1. Lassan nyissa ki az üzemanyagtartály sapkáját, hogy kiengedje a nyomást.
2. Töltsön fel lassan a tartályt az üzemanyagkannával. Ha kiömlött az üzemanyag, törölje le egy kendővel, és hagyja, hogy a megmaradt üzemanyag felszáradjon.
3. Tartsa tisztán az üzemanyagtartály sapkájának környékét.
4. Húzza meg teljesen az üzemanyagtartály sapkáját. Ha az üzemanyagtartály sapkája nincs meghúzva, tűzveszélyt okozhat.
5. Vigye legalább 3 m (10 láb) távolságra a terméket a tankolás helyétől, mielőtt beindítaná.

A vágási magasság beállítása

A vágási magasság 6 különböző szintre állítható.

1. Mozgassa a vágási magasságot szabályozó kart hátrafelé a vágási magasság csökkentéséhez.
2. Mozgassa a vágási magasságot szabályozó kart előrefelé a vágási magasság növeléséhez. (ábra 28)

VIGYÁZAT: Ne állítsa túl alacsonyra a vágási magasságot. A kések a talajba ütközhetnek, ha a pázsit felülete nem egyenletes.

A termék elindítása

- Győződjön meg róla, hogy a gyújtáskábel csatlakozik a gyújtógyertyához.

Manuális indítás (LC 247, LC 247S, LC 253S, LC 347V, LC 353V)

1. Maradjon a termék mögött.
2. Húzza a fékkart a fogantyúhoz. (ábra 29)
3. Fogja meg a berántókötél fogantyúját jobb kézzel.
4. Lassan húzza ki a berántókötelet, amíg ellenállást nem érez.
5. Eröteljes mozdulattal rántsa be a motort.

FIGYELMEZTETÉS: Ne tekerje a berántókötelet a keze köré.

Elektromos indítás (LC 347VE, LC 353VE)

1. Ellenőrizze, hogy az akkumulátor fel van töltve. Lásd: Az akkumulátor első használata 209. oldalon.
2. Csatlakoztassa az akkumulátort a motorhoz. Az akkumulátor egy kattanás kíséretében a helyére kattan. (ábra 30)

3. Maradjon a termék mögött, és tartsa a motorfékkart (A) a fogantyúhoz. (ábra 31)

4. Tartsa lenyomva 3-5 másodpercig az elektromos indítógombot (B). A motor beindul.

Megjegyzés: Ha a motor nem indul be, várjon 1 percet, és próbálja meg ismét elindítani a terméket.

A kerekeken levő meghajtó használata

• A kerékhajtás-kapcsoló karral rendelkező modellek esetén húzza a kerékhajtás-kapcsoló kart a felső fogantyú irányába. (ábra 32)
• A fordulatszám-szabályozóval rendelkező típusok esetében a fordulatszám-szabályozó kar előre mozdításával a fordulatszám növelhető, hátrafelé mozdításával pedig csökkenthető. (ábra 33)
• Mielött maga felé húzza a gépet, kapcsolja ki a meghajtást, és tolja előre a gépet kb. 10 cm-re.
• Engedje el a kerékhajtás kapcsoló kart, hogy kikapcsolja a meghajtást, például amikor akadály közelébe ér.

A termék leállítása

- A motor leállításához engedje el a fékkart.

Az akkumulátor eltávolítása (LC 347VE & LC 353VE)

A motor véletlen beindításának elkerülése érdekében távolítsa el az akkumulátort, amikor nem használja a fünyírót.

- Nyomja meg a rögzítőgombot (A), és húzza ki egyenesen az akkumulátort. (ábra 34)

Megfelelő eredmény elérése

• Használjon mindig éles kést. A tompa kés egyenetlen eredményt ad, és a fű vágási felülete megsárgul. Az éles kés egyben kevesebb energiát igényel, mint a tompa kés.
• Ne nyírjon le többet a fű hosszának 13 -ánál. Először nagy vágási magasságot állítson be, és úgy nyírjon. Vizsgálja meg az eredményt, és csökkentse a vágási magasságot egy megfelelő szintre. Ha nagyon magas a fű, lassan és szükség esetén 2-szer nyírjon.
• Minden alkalommal más irányban haladjon, hogy ne alakuljanak ki sávok a pázsiton.
• Tartsa tisztán a vágóburkolatot. A vágóburkolat belső oldalán lerakódott fű és szennyeződés ronthatja a vágási eredményt. Lásd: A vágóburkolat belső felületének tisztítása208. oldalon.

Karbantartás

Bevezetés

FIGYELMEZTETÉS: Karbantartás előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet.

A gépen végzett minden szerviz- és javítási munkálat szakképzettséget igényel. Garantáljuk a professzionális javítások és szervizelés lehetőségét. Ha márkakereskedője nem szervizműhely, forduljon hozzájuk a legközelebbi szervizműhellyel kapcsolatban.

Részletesebb információért lásd: www.husqvarna.com.

Karbantartási terv

VIGYÁZAT: A termék megdöntésekor ügyeljen arra, hogy a levegőszűrő a termék

felfelé néző oldalán, ne pedig a föld felé néző oldalán legyen. Fennáll a motor károsodásának veszélye.

VIGYÁZAT: Az elektromos indítással rendelkező típusok esetében a modell karbantartása, javítása vagy tisztítása előtt mindig távolítsa el az akkumulátort.

A karbantartási intervallumok meghatározásakor a termék napi használatát feltételeztük. Az intervallum változik, ha a terméket nem napi rendszerességgel használja.

A *-gal jelölt karbantartásokhoz az utasításokat lásd: Karbantartás207. oldalon.

Karbantartás	Naponta Havi	Évszakon-ként
Végezzen általános ellenőrzés X
Ellenőrizze az olajszintet X
Cserélje ki az olajat (először 5 óra használat után, majd minden 50 óra használat után) ^133		X
Tisztítsa meg a terméket X
Ellenőrizze a vágószerkezetet X
Ellenőrizze a vágóburkolatot * X
Ellenőrizze a fékkart * X
Ellenőrizze a hangfogót * X
Ellenőrizze a gyújtógyertyát. Szükség esetén tisztítsa meg vagy cse-rélje ki a gyújtógyertyát		X
Ellenőrizze a levegőszűrőt X
Tisztítsa ki a légszűrőt ^134		X
Cserélje ki a levegőszűrőt X
Ellenőrizze az üzemanyagrendszert X
Tisztítsa meg a hengeren lévő hűtőbordákat X
Ellenőrizze és állítsa be a tengelykapcsoló bovdent. (LC 247S, LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE)		X

Általános ellenőrzés

- Ellenőrizze, hogy az anyák és csavarok megfelelően meg vannak-e szorítva a terméken.

A termék külső tisztítása

• Kefével távolítsa el a leveleket, a füvet és az egyéb szennyeződéseket.
• Győződjön meg róla, hogy a motor tetején levő levegőbeömlő nyílás nincs eltömődve.
• Ne használjon nagynyomású mosót a termék tisztításához.
• Ha vízzel tisztítja a terméket, ne irányítsa a vízsugarat közvetlenül a motorra.

A vágóburkolat belső felületének tisztítása

1. Ürítse ki a benzintartályt.
2. Fordítsa a terméket az oldalára a hangfogóval lefelé.

VIGYÁZAT: Ha a terméket a légszűrővel lefelé fordítva állítja, a motor károsodhat.

1. Mossa le vízzel a vágóburkolat belső felületét.

A vágószerkezet ellenőrzése

FIGYELMEZTETÉS: A termék véletlen elindítását elkerülendő, húzza ki a gyújtáskábelt a gyújtógyertyából.

FIGYELMEZTETÉS: A vágószerkezet karbantartásakor használjon védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.

1. Ellenőrizze a vágószerkezetet sérülés, repedés szempontjából. Mindig cserélje ki a sérült vágószerkezetet.
2. Nézze meg a kést, hogy sérült-e vagy tompa-e.

Megjegyzés: A kés élezését követően ki kell egyensúlyozni. Végeztesse a kés élezését, cseréjét és kiegyensúlyozását szervizközponttal. Ha olyan akadályba ütközött, amely megállította a terméket, cserélje ki a sérült kést. Vizsgáltassa meg a szervizközpontban, hogy élezhető-e a kés, vagy pedig cserét igényel-e.

A kés cseréje

1. Rögzítse a kést egy fadarabbal. (ábra 35)
2. Távolítsa el a késtartó csavart és a rugós alátétet.
3. Vegye le a kést.
4. Ellenőrizze a késtámaszt és a késtartó csavart, hogy sérült-e.
5. Ellenőrizze a motor tengelyét, hogy nincs-e meghajolva.
6. Az új kés rögzítésekor a kés ferde vége a vágóburkolat felé nézzen. (ábra 36)
7. Győződjön meg róla, hogy a kés igazodik a motortengely középpontjához.
8. Rögzítse a kést egy fadarabbal. Helyezze fel a rugós alátétet, és húzza meg a csavart 70 Nm nyomatékkal. (ábra 37)
9. Forgassa meg a kést kézzel, és figyelje, hogy szabadon forog-e.

FIGYELMEZTETÉS:

Használjon strapabíró kesztyűt. A kés nagyon éles, könnyen megvághatja magát.

1. Indítsa be a terméket, hogy tesztelje a kést. Ha a kés nincs megfelelően rögzítve, a termékben rezgés tapasztalható, vagy a vágási eredmény nem kielégítő.

Az olajszint ellenőrzése

VIGYÁZAT: Ha az olajszint túlságosan alacsony, kár keletkezhet a motorban. Ellenőrizze az olajszintet, mielőtt elindítja a terméket.

1. Helyezze a terméket vízszintes talajra.
2. Vegye le az olajtartály sapkáját és hozzárögzített nívópálcát.
3. Törölje le a nívópálcáról az olajat.
4. Nyomja be teljesen a nívópálcát az olajtartályba.

a) Ne helyezze fel az olajtartály sapkájátLC 247, LC 247S.
b) Helyezze fel az olajtartály sapkáját LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE.

1. Távolítsa el az olajtartály sapkáját és a nívópálcát.

2. Vizsgálja meg az olajszintet a mellékelt nívópálcán.

3. Ha az olajszint alacsony, töltse fel a tartályt motorolajjal, és ellenőrizze újra az olajszintet. (ábra 38)

Megjegyzés: Használjon egy tölcsért az olaj melléömlésének megelőzéséhez.

1. Helyezze fel az olajtartály sapkáját, ha az olajszint megfelelő.

A motorolaj cseréje –

FIGYELMEZTETÉS: A motorolaj rendkívül forró közvetlenül a motor leállítása után. Várja meg, amíg lehül a motor, mielőtt leereszti a motorolajat. Ha motorolaj kerül a börére, vízzel és szappannal mossa le.

(ábra 39)

1. Használja a terméket addig, amíg kiürül az üzemanyagtartály.
2. Húzza ki a gyújtáskábelt a gyújtógyertyából.
3. Vegye le az olajtartály sapkáját és hozzárögzített nívópálcát.
4. Tegyen egy tartályt a termék alá, hogy a motorolajat összegyűjtse.
5. Döntse meg a terméket, vagy engedje le a motorolajat az olajtartályból egy olajszivattyú (tartozék) segítségével.
6. Töltse fel az olajtartályt a(z) Műszaki adatok213. oldalon részben ajánlott típusú, új motorolajjal.
7. Ellenőrizze az olajszintet. Lásd: Az olajszint ellenőrzése 209. oldalon.
8. Helyezze fel az olajtartály sapkáját, ha az olajszint megfelelő.

Akkumulátor (LC 347VE, LC 353VE)

FIGYELMEZTETÉS: A sérült akkumulátorral rendelkező fűnyíró kevésbé biztonságos. Csak a gyártó által jóváhagyott akkumulátort használjon.

Az elektromos indítást az akkumulátor teszi lehetővé, mely egyúttal egy biztonsági berendezés, ami megakadályozza a fűnyíró véletlen elindítását. Ha karbantartási munkát végez, vagy felügyelet nélkül hagyja a gépet, távolítsa el az akkumulátort.

Az akkumulátor első használata

VIGYÁZAT: Ne hagyja, hogy az akkumulátor lemerüljön. Ha az akkumulátor lemerül, az az akkumulátor károsodását okozhatja.

Az első használat előtt fel kell tölteni az akkumulátort.

1. Csatlakoztassa az akkumulátortöltöt az akkumulátorhoz, lásd Az akkumulátor töltése 210. oldalon.
2. Várjon, amíg legalább 1 zöld LED világítani nem kezd.
3. Csatlakoztassa az akkumulátort a motorhoz, lásd Elektromos indítás (LC 347VE, LC 353VE)206. oldalon.

Az akkumulátor töltése

Ha csak 1 vagy 0 jelzőlámpa világít az akkumulátoron, fel kell tölteni az akkumulátort. Egy lemerült akkumulátor 2 óra alatt teljesen feltöltődik. A rövidebb ideig tartó töltés nem okoz kárt az akkumulátorban.

1. Csatlakoztassa az akkumulátortöltöt az akkumulátorhoz. (ábra 40)
2. Csatlakoztassa az akkumulátortöltöt a hálózati aljzathoz: 100-240 V, 50-60 Hz.
3. Először húzza ki a töltőt a hálózati aljzatból, majd távolítsa el a töltőt az akkumulátorból.

Az akkumulátortöltöttség állapota

LED kijelző az akkumulátoron Állapot
Az 1. LED pirosan villog. 1%-9%
Az 1. LED folyamatos piros fénnyel világít.	10%-32%
Az 1. LED zöld, a 2. LED pedig piros.	33%-54%
Az 1. és 2. LED zöld, a 3. LED pedig piros.	55%-77%
Az 1., 2. és 3. LED zöld, a 4. LED pedig piros.	78%-100%

Jelzőlámpa az akkumulá-tortöltön	Állapot
Folyamatos piros fény Az akkumulátor töltődik.
Folyamatos zöld fény Az akkumulátor teljesen fel van töltve.

A gyújtógyertya ellenőrzése

VIGYÁZAT: Használja mindig az előírt típusú gyújtógyertyát. A nem megfelelő gyújtógyertya károsíthatja a terméket.

• Ellenőrizze a gyújtógyertyát, ha gyenge a motor teljesítménye, nehezen indul, vagy egyenetlen az alapjárata.
• A gyújtógyertya elektródái közötti lerakódások kialakulásának csökkentése érdekében tartsa be az alábbi utasításokat:
  a) gondoskodjon az alapjárati fordulatszám megfelelő beállításáról;
  b) Gondoskodjon a megfelelő üzemanyagkeverékröl.
  c) Gondoskodjon a levegőszűrő tisztaságáról.

- Ha a gyújtógyertya piszkos, tisztítsa meg, és ellenőrizze, hogy a szikraköz megfelelő-e, lásd: Műszaki adatok213. oldalon. (ábra 41)

- Szükség esetén cserélje ki a gyújtógyertyát.

Levegőszűrő

A szennyezett levegőszűrő a motor sérülését vagy nem megfelelő működését okozhatja. Poros körülmények esetén gyakrabban végezze el a légszűrő karbantartását. Lásd: Karbantartási terv207. oldalon a levegőszűrő cseréjének szükségességével kapcsolatos információkat.

Megjegyzés: Mindig cserélje ki a sérült levegőszűrót.

A levegőszűrő eltávolítása és felszerelése (LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE)

FIGYELMEZTETÉS: Használjon védőkesztyűt.

1. Nyomja be a légszűrő fedelén található füleket.
2. Óvatosan távolítsa el a légszűrő fedelét (A) a motorról.
3. Távolítsa el a légszüröt (B). (ábra 42)
4. Ellenőrizze, hogy nem károsodott-e a légszűrő. Cserélje ki a sérült levegőszűrőt.
5. Tisztítsa meg és ellenőrizze a levegőszűrőt. Lásd: A levegőszűrő megtisztítása 210. oldalon.
6. A beszerelést fordított sorrendben végezze el.

A levegőszűrő megtisztítása

A szennyezett levegőszűrő a motor sérülését vagy nem megfelelő működését okozhatja. Poros körülmények esetén gyakrabban végezze el a légtisztító karbantartását.

Lásd: Karbantartási terv207. oldalon a levegőszűrő cseréjének szükségességével kapcsolatos információkat.

1. Távolítsa el a levegőszűrő fedelét és a szűrőt.
2. Tisztítsa ki a szűrőt, sima felülethez ütögetve. A levegőszűrő tisztításához ne használjon petróleumot vagy kerozint tartalmazó oldószert, illetve sűrített levegőt.

Megjegyzés: A hosszú ideje használt levegőszűrőket nem lehet teljes mértékben megtisztítani. A légszűrőt rendszeres időközönként cserélje ki. A sérült levegőszűrőt mindig ki kell cserélni.

1. A levegőszűrő összeszerelésekor ügyeljen arra, hogy a szűrő szorosan illeszkedjen a szűrőtartóba.

Az üzemanyagrendszer ellenőrzése

- Vizsgálja meg az üzemanyagtartály sapkáját és a sapka tömítését, hogy ellenőrizze, nincs-e megsérülve.

- Vizsgálja meg az üzemanyag-vezetéket, hogy ellenőrizze, nincs-e szivárgás. Ha az üzemanyag-vezeték sérült, cseréltesse ki egy szervizműhellyel.

Az üzemanyagtartály leeresztése

1. Helyezzen egy tartályt az üzemanyagtartály alá.
2. Vegye le az üzemanyagtartály sapkáját.
3. Nyomja az üzemanyagtömlön lévő tömlőbilincseket a karburátor felé.
4. Távolítsa el az üzemanyagtömlőt a karburátorról.
5. Helyezze az üzemanyagtartály tömlőjét a tartályba, és távolítsa el a tömlőbilincseket.
6. Döntse meg a terméket, hogy az üzemanyag a tartályba ürüljön.

Az üzemanyagszűrő cseréje

FIGYELMEZTETÉS: Használjon védőkesztyűt.

1. Eressze le az üzemanyagtartályt.
2. Távolítsa el a tömlőbilincset az üzemanyagtartálytól. (ábra 43)
3. Vegye ki az üzemanyagtömlőt az üzemanyagtartályból. Egy kis üzemanyag kiszivároghat. (ábra 44)
4. Vegye ki az üzemanyagszüröt az üzemanyagtartályból. (ábra 45)
5. Helyezzen be egy új üzemanyagszüröt az üzemanyagtartályba.
6. Csatlakoztassa az üzemanyagtömlőt az üzemanyagtartályhoz.
7. Helyezze a tömlöbilincset helyére, az üzemanyagtartályhoz.

A tengelykapcsoló bovden beállítása (LC 247S, LC 253S)

Ha a hajtás lassúnak kezd tűnni, akkor be kell állítani a tengelykapcsoló bovdent.

1. A hajtási sebesség növelése érdekében forgassa el a beállító csavart az óramutató járásával ellentétes irányba.

Megjegyzés: Ha a hajtás be van kapcsolva, amikor nem húzza a kerékhajtás kapcsoló kart, meg kell hosszabbítani a bovdent.

1. A bovden meghosszabbításához, illetve a hajtás sebességének csökkentéséhez forgassa el a beállító csavart az óramutató járásával megegyező irányba. (ábra 46)

Ha a hajtás a beállítás után is lassú, cseréltesse ki a hajtó ékszíjat egy hivatalos szervizműhellyel.

A tengelykapcsoló bovden beállítása az állítható sebességhez (LC 347V, LC 347VE, LC 353V, LC 353VE)

Ha a motor jár és nem lehet a legalacsonyabb sebességre kapcsolni, akkor be kell állítani a fordulatszám-szabályozást.

1. A hajtási sebesség növelése érdekében forgassa el a beállító csavart az óramutató járásával ellentétes irányba.

Megjegyzés: Ha a hajtás be van kapcsolva, amikor nem működteti a fordulatszám-szabályozást, meg kell hosszabbítani a bovdent.

1. A bovden meghosszabbításához, illetve a hajtás sebességének csökkentéséhez forgassa el a beállító csavart az óramutató járásával megegyező irányba. (ábra 46)

Ha a hajtás a beállítás után is lassú, cseréltesse ki a hajtó ékszíjat egy hivatalos szervizműhellyel.

Motorral kapcsolatos hibaelhárítás

Probléma Lehetséges ok Megoldás
A motor nem indul. A gyújtáskábel nincs megfelelően csatlakoztatva.		Csatlakoztassa a gyújtáskábelt a gyújtógyertyához.
		Kiürült az üzemanyagtartály. Töltse fel az üzemanyagtartályt a megfelelő típusú üzemanyaggal.
		Az olaj régi. Ürítse le az üzemanyagtartályt és a karburátort. Töltse fel friss benzinnel.
		Szennyeződés került a karburátorba vagy az üzemanyag-vezetékbe.	Tisztítsa meg a karburátort és/vagy az üzemanyag-vezetéket.
		A gyújtógyertya sérült. Állítsa be a szikraközt, tisztítsa megvagy cserélje ki a gyújtógyertyát.
		Üzemanyag került a gyújtógyertyára. Tiszítsa meg a gyújtógyertyát.
A motor nem áll le. A leállító mechanizmus nem működik megfelelően.		Húzza ki a gyújtáskábelt a gyújtógyer-tyából. Bizza hivatalos szervizmühelyrea termék javítását.
A motor nem egyenletesen jár.	A gyújtáskábel nincs megfelelően csatlakoztatva.	Csatlakoztassa a gyújtáskábelt a gyújtó-gyertyához.
	Szennyeződés van az üzemanyag-veze-tékben, vagy az üzemanyag lejárt.	Tisztítsa meg az üzemanyag-vezetéket.Töltse fel az üzemanyagtartályt a megfe-lelő típusú új üzemanyaggal.
	Eltömődés van az üzemanyagtartálysapkájában.	Tisztítsa meg az üzemanyagtartály sap-káját.
	Víz vagy szennyeződés van az üzema-nyagrendszerben.	Eressze le az üzemanyagtartályt. Töltsefel az üzemanyagtartályt a megfelelő tí-pusú új üzemanyaggal.
	Piszkos a légszűrő. Tisztítsa meg a légszűrőt.
	Be kell állítani a karburátort. A karburátor beállítását végeztesse ela hivatalos szakszervizben.
A motor túl forró. Túl alacsony a motorolajszint. Töltse fel a motort olajjal.
		A levegőáramlás nem elegendő. Tisztítsa meg a levegőszűrőt és a leve-gőszűrő házát.
		Be kell állítani a karburátort. A karburátor beállítását végeztesse ela hivatalos szakszervizben.
Idönként kihagy a gyújtás,amikor a motor nagy sebes-séggel üzemel.	A gyújtógyertya szikraköze túl kicsi. Állítsa be a szikraközt.
A motor szokatlan hangokatbocsát ki normál terhelés mel-lett.	A benzin típusa nem megfelelő. Ürítse le az üzemanyagtartályt és a kar-burátort. Töltse fel friss benzinnel. Lásd: Az üzemanyagrendszer ellenőrzése210. oldalon. Ha a probléma továbbra is fen-náll, lépjen kapcsolatba a helyi szerviz-zel.

Probléma Lehetséges ok Megoldás
Alapjáraton nem egyenletes a motor járása.	A gyújtógyertya piszkos, sérült vagy túl nagy a szikraköz.	Állítsa be a szikraközt, vagy cserélje ki a gyújtógyertyát.
	Be kell állítani a karburátort. Állítsa be a karburátort.
	Piszkos a légszűrő. Tisztítsa meg a légszűrőt.

Szállítás, tárolás és ártalmatlanítás

Szállítás és raktározás

• A termék és az üzemanyag tárolásához és szállításához győződjön meg róla, hogy nincsenek szivárgások vagy gőzök. Szikra vagy nyílt láng, például elektromos készülékektől vagy kazánoktól, tüzet okozhat.
• Mindig engedélyezett tartályokat használjon az üzemanyag tárolására és szállítására.
• Ha a terméket hosszabb ideig tárolja, ürítse ki az üzemanyagtartályt. A felesleges üzemanyagot adja le egy erre kijelölt gyűjtőponton.
• Biztonságosan rögzítse a terméket szállítás során, a sérülés és baleset elkerülése érdekében.
• Tartsa a terméket zárható helyen, ahol gyermek vagy jogosulatlan személy nem férhet hozzá.
• Tartsa a terméket száraz és fagymentes helyen.

Az akkumulátor és a töltő szállítása és tárolása

• Ne vegye ki az akkumulátort, amíg a termék álló helyzetbe és lehült állapotba nem kerül. Az akkumulátor eltávolításához tartsa lenyomva az akkumulátor tetején található gombot, és vegye ki a nyílásából.
• Ha a tárolási idő 30 napnál hosszabb, töltse fel az akkumulátort, amíg több mint 3 zöld fény nem világít.
• Három havonta egyszer töltse fel az akkumulátort, hogy megelőzze a károsodását.
• Az akkumulátort és az akkumulátortöltőt 5 °C és 40 °C közötti hőmérsékleten kell tárolni.

A magasabb hőmérséklet vagy a magas hőmérsékletű höforrások, például a tűz, károsíthatják az akkumulátort.

• Ne szerelje szét az elemet.
• Ne merítse teljesen vízbe az akkumulátort. Tartsa az akkumulátort száraz, hűvös helyen, ahol megfelelő a légáramlás.
• Ha az akkumulátor szagot áraszt, forró, vagy ha a hő hatására az akkumulátor működés, tárolás vagy töltés közben deformálódik, vegye ki az akkumulátort, és ne használja.
• A károsodás elkerülése érdekében ügyeljen arra, hogy szállítás közben az akkumulátor és az akkumulátortöltő rögzítve legyen.
• Ügyeljen arra, hogy az akkumulátortöltő ne váljon túl meleggé.

Hulladékkezelés

• Kövesse a helyi újrahasznosítási előírásokat és a vonatkozó szabályozásokat.
• A használt vagy felesleges vegyi anyagot, például a motorolajat vagy a fagyállót, adja le egy szervizközpontban vagy egy erre kijelölt gyűjtőponton.
• A már nem használt terméket, küldje vissza a Husqvarna kereskedőhöz, vagy adja le egy újrahasznosítási ponton.
• Adja le az akkumulátort egy szervizközpontban vagy egy erre kijelölt gyűjtőponton.

Műszaki adatok

	LC 247 LC 247S LC 253S
Motor
Márka Husqvarna Husqvarna Husqvarna
Típus HS 139A HS 139A HS 166A
Motortípus Egyhengeres, 4	ütemű, kényszerítettLéghütéses, OHV	Egyhengeres, 4ütemű, kényszerítettLéghütéses, OHV	Egyhengeres, 4ütemű, kényszerítettLéghütéses, OHV
Lökettérfogat, cm ^3	139 139 166
Motor fordulatszáma – Névleges, ford./perc 29	00/perc 2900/perc 2900	/perc
Névleges motorteljesítmény, kW ^135	2,2 2,2 2,75
Gyújtásrendszer
Gyújtógyertya Husqvarna HQT-7 Husqvarna HQT-7Husqvarna HQT-7
Elektródahézag, mm 0,7–0,8 0,7–0,8 0,7–0,8
Üzemanyag- és olajozási rendszer
Motor kenési típusa Fröcsköléses Fröcsköléses Fröcsköléses
Üzemanyagtartály úrtartalma, I 0,9 0,9 1
Olajtartály úrtartalma, I 0,5 0,5 0,5
Motorolaj ^136	Husqvarna SAE30, Husqvarna SAE5W-30 szintetikus,Husqvarna SAE10W-40	Husqvarna SAE30, Husqvarna SAE5W-30 szintetikus,Husqvarna SAE10W-40	Husqvarna SAE30, Husqvarna SAE5W-30 szintetikus,Husqvarna SAE10W-40
Tömeg
Üres tartályokkal, kg 27,5	29,5	31,5
Zajkibocsátás ^137
Hangteljesítményszint, mért dB (A) érték	95	95	97
Hangteljesítményszint, garantált, LWA dB (A)	96	96	98
Zajszintek ^138
Hangnyomásszint a felhasználó fülénél, dB(A)	84	84	87
Rezgésszintek ^139
Felső rezgésfogantyú, m/s ^2	2,7 2,7 3,9
Vágófelszerelés
Vágási magasság, mm 20–75 20–75 20–75
Vágószélesség, mm 470 470 530
Vágórendszer Gyűjtés/BioClip®/hát-só kidobás	Gyűjtés/BioClip®/hát-só kidobás	Gyűjtés/BioClip®/hát-só kidobás
Kés – standard Gyűjtés, 5882755-10 Gyűjtés, 5882755-10 Gyűjtés, 5797972-10
Kés – tartozék Mulch 5882757-10 Mulch 5882757-10 Mulch 5889039-10
Fügyűjtő úrtartalma, I 55 55 60
Meghajtás
Önjárás sebessége, km/h – 4 4
Rendszerindítás
Elektromos indítószerkezet	Nem	Nem	Nem
Akkumulátor	-	-	-

	LC 347V	LC 347VE	LC 353V	LC 353VE
Motor
Márka	Husqvarna	Husqvarna	Husqvarna	Husqvarna
Típus	HS 166A	HS 166AE	HS 166A	HS 166AE
Motortípus	Egyhengeres, 4 ütemű, kénysze-rítettLéghűtéses, OHV	Egyhengeres, 4 ütemű, kénysze-rítettLéghűtéses, OHV	Egyhengeres, 4 ütemű, kénysze-rítettLéghűtéses, OHV	Egyhengeres, 4 ütemű, kénysze-rítettLéghűtéses, OHV
Lökettérfogat, cm ^3	166	166	166	166
Motor fordulatszáma – Névleges, ford./perc	2900/perc	2900/perc	2900/perc	2900/perc
Névleges motorteljesítmény, kW ^140	2,75	2,75	2,75	2,75
Gyújtásrendszer
Gyújtógyertya	HusqvarnaHQT-7	HusqvarnaHQT-7	HusqvarnaHQT-7	HusqvarnaHQT-7
Elektródahézag, mm	0,7–0,8	0,7–0,8	0,7–0,8	0,7–0,8
Üzemanyag- és olajozási rendszer
Motor kenési típusa	Fröcsköléses	Fröcsköléses	Fröcsköléses	Fröcsköléses
	LC 347V LC 347VE	LC 353V LC 353VE
Üzemanyagtartály ürtartalma, I 1,0 0,9	1,0 0,9
Olajtartály ürtartalma, I 0,5 0,5 0,5 0,5
Motorolaj ^141	Husqvarna SAE 30, Husqvarna SAE 5W-30 szin-tetikus, Husqvar-na SAE 10W-40	Husqvarna SAE 30, Husqvarna SAE 5W-30 szin-tetikus, Husqvar-na SAE 10W-40	Husqvarna SAE 30, Husqvarna SAE 5W-30 szin-tetikus, Husqvar-na SAE 10W-40	Husqvarna SAE 30,Husqvarna SAE 5W-30 szin-tetikus, Husqvar-na SAE 10W-40
Tömeg
Üres tartályokkal, kg 30,5 31,5 32,0 33,0
Zajkibocsátás ^142
Hangteljesítményszint, mért dB (A) érték	95 95 97 97
Hangteljesítményszint, garantált, LWA dB (A)	96 96 98 98
Zajszintek ^143
Hangnyomásszint a felhasználó fülé-nél, dB (A)	86 86 87 87
Rezgésszintek ^144
Felső rezgésfogantyú, m/s ^2	3,5 3,5 3,9 3,9
Vágófelszerelés
Vágási magasság, mm 20–75 20–75 20–75 20–75 20–75
Vágószélesség, mm 470 470 530 530
Vágórendszer Gyűjtés/BioClip®/ hátsó kidobás	Gyűjtés/BioClip®/ hátsó kidobás	Gyűjtés/BioClip®/ hátsó kidobás	Gyűjtés/BioClip®/ hátsó kidobás
Kés – standard Gyűjtés,	5882755-10	Gyűjtés,5882755-10	Gyűjtés,5797972-10	Gyűjtés,5797972-10
Kés – tartozék Mulch	5882757-10	Mulch5882757-10	Mulch5889039-10	Mulch5889039-10
Fügyűjtő ürtartalma, I 55 55 60 60
Meghajtás
Önjárás sebessége, km/h	2,8-5,0	2,8-5,0	2,8-5,0	2,8-5,0
Rendszerindítás
Elektromos indítószerkezet Nem Igen	Nem Igen
Akkumulátor - Lítium-ion, 10,8		V, 21,6 Wh	- Lítium-ion, 10,8	V, 21,6 Wh

Megfelelőségi nyilatkozat

EU megfelelőségi nyilatkozat

A Husqvarna AB, SE-561 82 Huskvarna, Sweden (tel.: [phone]), a saját felelősségére kijelenti, hogy a termék:

Leírás Fünyíró
Márka Husqvarna
Típus/modell LC 247,	LC 247S, LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE
Megjelölés 2022-as és	újabb sorozatszámok

teljes mértékben megfelelnek a következő EU- irányelveknek és szabályozásoknak:

Szabályozás Leírás
2006/42/EK „gépre vonatkozó”
2014/30/EU „elektromágneses megfelelőségre vonatkozó”
2000/14/EK „környezeti zajkibocsátásra vonatkozó”
2011/65/EU	„az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozására vonatkozó”

valamint hogy az alábbi szabványok és/ vagy müszaki előírások kerültek alkalmazásra: EN ISO 5395-1:2013+A1:2018, EN ISO 5395-2:2013+A1:2016+A2:2017, EN ISO 12100:2010, EN ISO 14982:2009, EN IEC 63000:2018

Bejelentett tanúsítási szervezet: A(z) 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden igazolja a Bizottság 2000/14/EK jelü irányelve VI., megfelelőségértékelési eljárás című függelékének való megfelelést.

A zajkibocsátásra vonatkozó tájékoztatást illetően tekintse át a következőt: Műszaki adatok213. oldalon.

Huskvarna, 2022-10-03

$$ \Delta \cdot 2 m $$

Claes Losdal, Fejlesztési Igazgató/Kertművelési termékek, Husqvarna AB

A műszaki dokumentációk felelőse

Sommario
