MANUALE UTENTE LC 353VE HUSQVARNA

• Huskvarna, 2022-10-03 Claes Losdal, Fejlesztési Igazgató/Kertművelési termékek, Husqvarna AB A műszaki dokumentációk felelőse 218 808 - 010 - 06.11.2024Sommario Introduzione p. 219

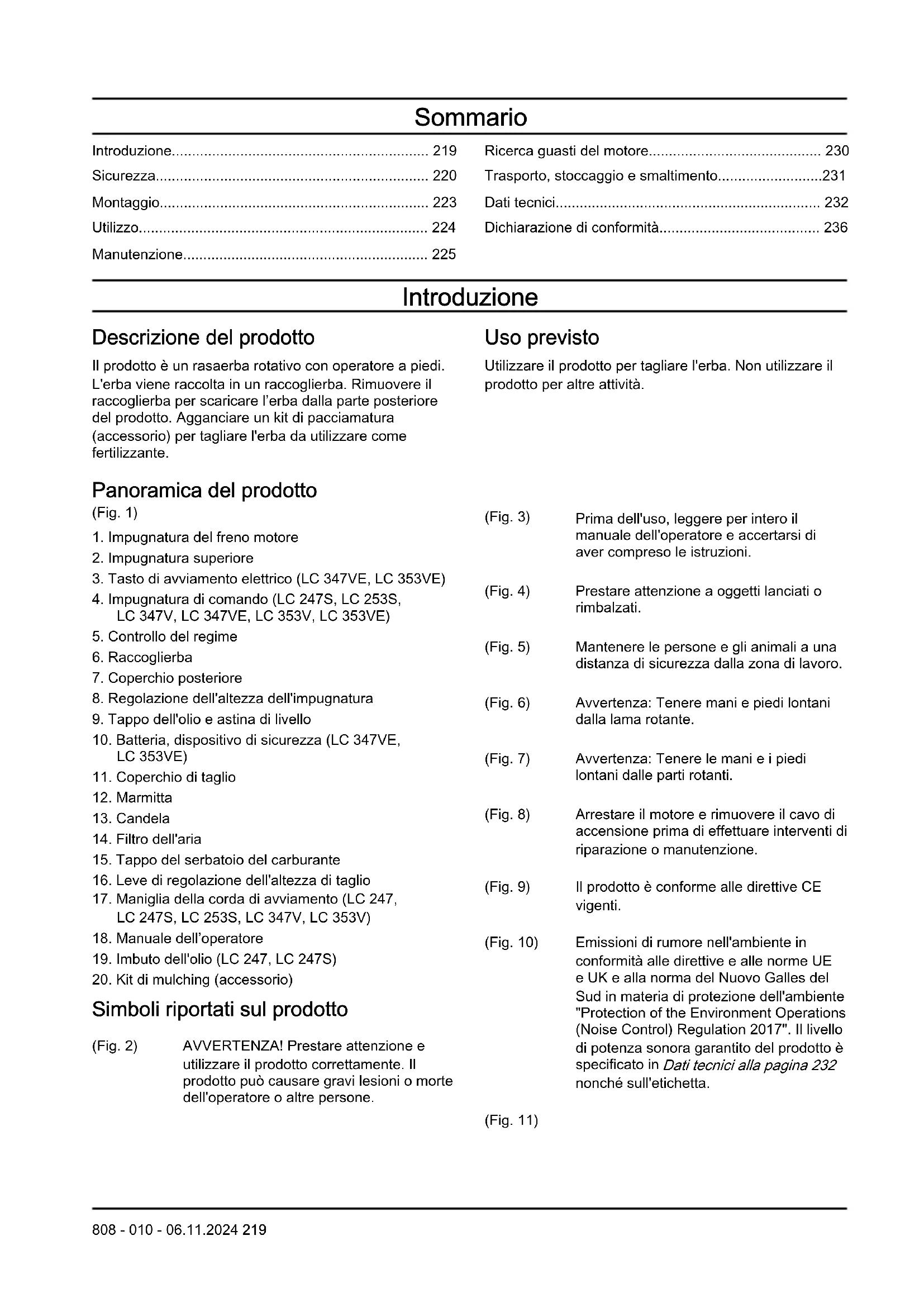

• Sicurezza p. 220
• Montaggio p. 223
• Utilizzo p. 224
• Manutenzione p. 225
• Ricerca guasti del motore p. 230
• Trasporto, stoccaggio e smaltimento p. 231
• Dati tecnici p. 232
• Dichiarazione di conformità Introduzione Descrizione del prodotto Il prodotto è un rasaerba rotativo con operatore a piedi. L'erba viene raccolta in un raccoglierba. Rimuovere il raccoglierba per scaricare l’erba dalla parte posteriore del prodotto. Agganciare un kit di pacciamatura (accessorio) per tagliare l'erba da utilizzare come fertilizzante. Uso previsto Utilizzare il prodotto per tagliare l'erba. Non utilizzare il prodotto per altre attività. Panoramica del prodotto (Fig. 1) p. 236

1. Impugnatura del freno motore

2. Impugnatura superiore

3. Tasto di avviamento elettrico (LC347VE, LC353VE)

8. Regolazione dell'altezza dell'impugnatura

9. Tappo dell'olio e astina di livello

10. Batteria, dispositivo di sicurezza (LC347VE,

11. Coperchio di taglio

14. Filtro dell'aria

15. Tappo del serbatoio del carburante

16. Leve di regolazione dell'altezza di taglio

17. Maniglia della corda di avviamento (LC247,

20. Kit di mulching (accessorio)

Simboli riportati sul prodotto (Fig. 2) AVVERTENZA! Prestare attenzione e utilizzare il prodotto correttamente. Il prodotto può causare gravi lesioni o morte dell'operatore o altre persone. (Fig. 3) Prima dell'uso, leggere per intero il manuale dell'operatore e accertarsi di aver compreso le istruzioni. (Fig. 4) Prestare attenzione a oggetti lanciati o rimbalzati. (Fig. 5) Mantenere le persone e gli animali a una distanza di sicurezza dalla zona di lavoro. (Fig. 6) Avvertenza: Tenere mani e piedi lontani dalla lama rotante. (Fig. 7) Avvertenza: Tenere le mani e i piedi lontani dalle parti rotanti. (Fig. 8) Arrestare il motore e rimuovere il cavo di accensione prima di effettuare interventi di riparazione o manutenzione. (Fig. 9) Il prodotto è conforme alle direttive CE vigenti. (Fig. 10) Emissioni di rumore nell'ambiente in conformità alle direttive e alle norme UE e UK e alla norma del Nuovo Galles del Sud in materia di protezione dell'ambiente "Protection of the Environment Operations (Noise Control) Regulation 2017". Il livello di potenza sonora garantito del prodotto è specificato in Dati tecnici alla pagina 232 nonché sull'etichetta. (Fig. 11)

808 - 010 - 06.11.2024 219Questo prodotto è conforme alle direttive del Regno

Unito vigenti. (Fig. 12) Rischio di incendio. (Fig. 13) Non respirare i fumi di scarico. I fumi di scarico del motore contengono monossido di carbonio, un gas inodore, velenoso ed estremamente pericoloso. Non avviare il motore in ambienti o spazi chiusi. (Fig. 14) Superficie calda. (Fig. 16) Rifornire il motore con olio pri- ma di avviare il prodotto. (Fig. 17) Procedura di avviamento per LC247, LC247S, LC253S, LC347V, LC353V: Spingere verso il basso l'impugnatura del freno motore e tirare l'im- pugnatura della fune di avvia- mento. (Fig. 18) Procedura di avviamento per LC347VE, LC353VE: Spin- gere la maniglia del freno mo- tore verso il basso e premere il pulsante di avviamento. (Fig. 15) Codice scansionabile. Nota: I restanti simboli/decalcomanie sul prodotto riguardano particolari requisiti necessari per ottenere la certificazione in altre aree commerciali. Emissioni Euro V AVVERTENZA: La manomissione del motore rende nulla l'omologazione UE del prodotto. Danni al prodotto Non siamo responsabili dei danni al prodotto se:

• Il prodotto viene riparato in modo errato.

• Il prodotto viene riparato con parti che non provengono o non sono omologate dal produttore.

• Il prodotto contiene un accessorio che non proviene o non è omologato dal produttore.

• Il prodotto non viene riparato presso un centro di assistenza autorizzato o presso un'autorità competente. Sicurezza Definizioni di sicurezza Le avvertenze, le precauzioni e le note sono utilizzate per evidenziare le parti importanti del manuale. AVVERTENZA: Utilizzato se è presente un rischio di lesioni o morte dell'operatore o di passanti nel caso in cui le istruzioni del manuale non vengano rispettate. ATTENZIONE: Utilizzato se è presente un rischio di danni al prodotto, ad altri materiali oppure alla zona adiacente nel caso in cui le istruzioni del manuale non vengano rispettate. Nota: Utilizzato per fornire ulteriori informazioni necessarie in una determinata situazione. Istruzioni di sicurezza generali AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Questo prodotto è pericoloso se utilizzato in maniera impropria o se non si presta attenzione. La mancata osservanza delle istruzioni di sicurezza può causare lesioni anche fatali.

• Durante il funzionamento, questo prodotto genera un campo elettromagnetico. Tale campo può interferire, in alcuni casi, con persone portatrici di impianti medici attivi o passivi. Per ridurre il rischio di condizioni che possono implicare lesioni gravi o mortali, i portatori di tali impianti devono consultare il proprio medico e il produttore dell'impianto prima di utilizzare questo prodotto.

• Usare la massima cautela e il buon senso. Se non si è sicuri di come utilizzare il prodotto in una particolare situazione, fermarsi e rivolgersi al proprio rivenditore Husqvarna prima di continuare.

• Tenere presente che l'operatore potrà essere ritenuto responsabile di eventuali incidenti che coinvolgano altre persone o i loro beni.

• Tenere pulito il prodotto. Assicurarsi che sia possibile leggere chiaramente simboli e decalcomanie.

• Non consentire ad altre persone di utilizzare il prodotto se non si è sicuri che abbiano letto e compreso il contenuto del Manuale dell'operatore.

• Non consentire ai bambini di utilizzare il prodotto. 220 808 - 010 - 06.11.2024• Tenere i bambini lontani dall'area di lavoro. È necessaria sempre la supervisione di un adulto responsabile.

• Non permettere a chiunque non conosca le istruzioni di utilizzare il prodotto.

• Controllare sempre qualsiasi persona, dalle capacità fisiche o mentali ridotte, che utilizzi il prodotto. È necessaria sempre la supervisione di un adulto responsabile.

• Non utilizzare il prodotto quando si è stanchi, ammalati o sotto effetto di alcool, farmaci o medicinali. Essi potrebbero compromettere la vista, l'attenzione, il coordinamento e il giudizio.

• Non utilizzare un prodotto danneggiato o che non funzioni correttamente.

• Non modificare il prodotto né utilizzarlo nel caso in cui vi sia la possibilità che sia stato modificato da altri.

• Non modificare la regolazione per il controllo del regime motore. Sicurezza dell’area di lavoro AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Rimuovere oggetti quali rami, ramoscelli o pietre dall'area di lavoro prima di utilizzare il prodotto.

• Gli oggetti che urtano contro l’attrezzatura di taglio potrebbero essere proiettati e causare danni a cose e persone. Mantenere persone e animali a una distanza di sicurezza dal prodotto.

• Non utilizzare mai il prodotto in condizioni meteorologiche avverse quali nebbia, pioggia, vento forte, freddo intenso e rischio di fulmini. L’uso del prodotto in condizioni meteorologiche avverse o in ambienti umidi è stancante. Condizioni meteorologiche avverse possono causare situazioni di pericolo quali superfici scivolose.

• Prestare attenzione a persone, cose e situazioni che possono impedire un utilizzo sicuro del prodotto.

• Prestare attenzione a ostacoli quali radici, pietre, ramoscelli, fossi e avvallamenti. L’erba alta può nascondere eventuali ostacoli.

• Tagliare l'erba in pendenza può risultare pericoloso. Non utilizzare il prodotto su terreni con pendenze superiori a 15°.

• Utilizzare il prodotto trasversalmente lungo i pendii. Non spostarsi seguendo tragitti verso l’alto e verso il basso.

• Prestare attenzione in prossimità di angoli e oggetti nascosti che potrebbero ostacolare la visuale. Sicurezza sul lavoro AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Utilizzare il prodotto esclusivamente per tagliare il prato. Non è consentito utilizzare il prodotto per altri scopi.

• Usare sempre abbigliamento protettivo personale. Vedere Abbigliamento protettivo personale alla pagina 222

• Assicurarsi di saper spegnere il motore rapidamente in caso di emergenza.

• Non avviare il motore in uno spazio chiuso o in prossimità di materiali infiammabili. I fumi di scarico del motore sono molto caldi e possono contenere scintille in grado di provocare incendi.

• Non azionare il prodotto senza prima aver montato correttamente la lama e tutti i coperchi. Una lama non correttamente fissata potrebbe allentarsi e causare lesioni personali.

• Assicurarsi che la lama non urti oggetti quali pietre e radici. Ciò potrebbe provocare danni alla lama e piegare l’albero motore. Un’asse piegato provoca forti vibrazioni e un alto rischio di allentamento della lama.

• Qualora la lama urti contro un oggetto o all’insorgere di vibrazioni arrestare immediatamente il prodotto. Staccare il cavo di accensione dalla candela. Verificare la presenza di eventuali danni al prodotto. Riparare eventuali danni o contattare un'officina autorizzata per far svolgere la riparazione.

• Non fissare l’impugnatura del freno motore in modo permanente al manubrio quando il motore è avviato.

• Posizionare il prodotto su una superficie piana e stabile e avviarlo. Assicurarsi che la lama non venga a contatto con il terreno o con altri oggetti.

• Collocarsi sempre posteriormente al prodotto quando lo si utilizza.

• Consentire a tutte le ruote di restare a contatto con il suolo e tenere le 2 mani sull'impugnatura mentre si aziona il prodotto. Tenere mani e piedi lontani dalle lame rotanti.

• Non ribaltare il prodotto a motore acceso.

• Prestare attenzione quando si tira il prodotto verso di sé.

• Non sollevare mai il prodotto a motore avviato. Se si deve sollevare il prodotto, arrestare innanzitutto il motore e scollegare il cavo di accensione dalla candela.

• Non camminare all’indietro quando si utilizza il prodotto.

• Arrestare il motore quando si attraversano zone prive d’erba quali vialetti in ghiaia, pietra e asfalto.

• Non correre con il prodotto quando il motore è acceso. Camminare sempre durante l'utilizzo del prodotto.

• Spegnere il motore prima di apportare qualsiasi modifica all’altezza di taglio. Non effettuare mai regolazioni a motore acceso.

• Non perdere mai di vista il prodotto quando il motore è acceso. Arrestare il motore e assicurarsi che l’attrezzatura di taglio non giri.

808 - 010 - 06.11.2024

221Istruzioni di sicurezza per il funzionamento Abbigliamento protettivo personale AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• L'uso di abbigliamento protettivo personale non elimina il rischio di lesioni, ma ne riduce la gravità in caso di incidente. Farsi consigliare dal rivenditore per la scelta dell'attrezzatura adatta.

• Utilizzare protezioni per le orecchie se il livello di rumore è superiore a 85 dB.

• Utilizzare robusti stivali o scarpe antiscivolo. Non utilizzare il prodotto con calzature aperte o a piedi nudi.

• Utilizzare pantaloni lunghi di tessuto pesante.

• Indossare guanti protettivi ove necessario, ad esempio per montare, ispezionare o pulire l’attrezzatura di taglio. Dispositivi di sicurezza sul prodotto AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Non utilizzare un prodotto usando dispositivi di sicurezza danneggiati o che non funzionano correttamente.

• Effettuare regolarmente un controllo dei dispositivi di sicurezza. Se i dispositivi di sicurezza sono danneggiati o non funzionano correttamente, rivolgersi al centro di assistenza Husqvarna.

• Non apportare modifiche ai dispositivi di sicurezza. Controllo del coperchio di taglio Il coperchio di taglio riduce le vibrazioni del prodotto e il rischio di ferirsi con la lama.

• Esaminare il coperchio di taglio per accertarsi che non presenti danni quali crepe. Batteria (LC347VE, LC353VE) AVVERTENZA: Una batteria danneggiata diminuisce la sicurezza del prodotto. Utilizzare sempre una batteria approvata dal produttore. La batteria fornisce l'alimentazione all’avviamento elettrico ed è un dispositivo di sicurezza che impedisce l'avviamento accidentale. Rimuovere la batteria quando non si usa il prodotto e quando lo si lascia incustodito. Controllo dell'impugnatura del freno motore L'impugnatura del freno motore arresta il motore. Quando si rilascia l'impugnatura del freno motore, il motore si arresta.

• Avviare il motore, quindi rilasciare l'impugnatura del freno motore. Se il motore non si arresta entro 3 secondi, far regolare il freno motore presso un'officina Husqvarna autorizzata. (Fig. 19) Marmitta La marmitta assicura il minimo livello di rumorosità e allontana i fumi di scarico dall'operatore. Non utilizzare il prodotto se la marmitta è mancante o danneggiata. Una marmitta danneggiata aumenta il livello acustico e il rischio di incendio. AVVERTENZA: La marmitta si surriscalda durante e dopo l'uso e quando il motore funziona al regime minimo. Prestare attenzione in prossimità di materiali infiammabili e/o fumi per evitare incendi. Controllo della marmitta

• Esaminare la marmitta periodicamente per assicurarsi che sia collegata correttamente e che non sia danneggiata. Sicurezza per l'uso del carburante AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Non avviare il prodotto nel caso in cui vi sia carburante o olio motore su di esso. Rimuovere il carburante/olio indesiderato e lasciare che il prodotto si asciughi.

• In caso di perdite di carburante sugli indumenti, cambiarsi immediatamente.

• Il carburante non deve arrivare a contatto con il corpo, poiché può causare lesioni. In caso di contatto del carburante con il corpo, rimuoverlo con acqua e sapone.

• Non avviare il prodotto se il motore presenta una perdita. Esaminare regolarmente il motore per verificare la presenza di eventuali perdite.

• Prestare la massima attenzione con il carburante. Il carburante è infiammabile e i fumi sono esplosivi quindi possono causare lesioni o morte.

• Non respirare i fumi del carburante perché possono causare lesioni. Accertarsi che ci sia un flusso d'aria sufficiente.

• Non fumare in prossimità del carburante o del motore.

• Non posizionare oggetti caldi in prossimità del carburante o del motore.

• Non aggiungere carburante a motore acceso.

808 - 010 - 06.11.2024• Assicurarsi che il motore sia freddo prima di

effettuare il rifornimento.

• Prima di effettuare il rifornimento, aprire lentamente il tappo del serbatoio del carburante e rilasciare la pressione con cautela.

• Non aggiungere carburante al motore in un ambiente chiuso. Un flusso d'aria insufficiente può causare lesioni o la morte dovute ad asfissia o al monossido di carbonio.

• Stringere a fondo il tappo del serbatoio del carburante. Se il tappo del serbatoio del carburante non è serrato, vi è il rischio di incendio.

• Prima dell'avviamento, spostare il prodotto di almeno 3 m/10 ft dal punto in cui è stato riempito il serbatoio del carburante.

• Non riempire completamente il serbatoio del carburante. Il calore provoca l'espansione del carburante. Lasciare dello spazio nella parte superiore del serbatoio del carburante.

• Non riporre il prodotto con il carburante nel serbatoio in una rimessa in cui siano presenti fonti di ignizione, come riscaldatori per acqua calda, elementi di riscaldamento o abiti. Far raffreddare il motore prima del rimessaggio al chiuso. Istruzioni di sicurezza per la manutenzione AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• I fumi di scarico del motore contengono monossido di carbonio, un gas inodore, velenoso e altamente pericoloso. Non avviare il motore in ambienti o spazi chiusi.

• Prima di eseguire la manutenzione del prodotto, arrestare il motore e rimuovere il cavo di accensione dalla candela. Rimuovere la batteria anche sul modello LC347VE, LC353VE.

• Indossare guanti protettivi quando si esegue la manutenzione dell'attrezzatura di taglio. La lama è molto affilata e ci si può ferire facilmente.

• Accessori e modifiche apportate al prodotto che non siano stati approvati dal costruttore possono causare infortuni gravi, anche fatali. Non apportare modifiche al prodotto. Utilizzare sempre accessori approvati dal produttore.

• Se la manutenzione non viene eseguita correttamente e con regolarità, aumenta il rischio di lesioni personali e danni al prodotto.

• Eseguire esclusivamente gli interventi di manutenzione riportati nel presente manuale. Tutti gli altri interventi di manutenzione devono essere svolti da un’officina Husqvarna autorizzata.

• Rivolgersi a un’officina Husqvarna autorizzata per far svolgere regolarmente interventi di manutenzione sul prodotto.

• Sostituire le parti danneggiate, usurate o rotte. Montaggio Introduzione AVVERTENZA: Prima di montare il prodotto, leggere il capitolo sulla sicurezza. Rimuovere la batteria anche sul modello LC347VE, LC353VE. Regolazione dell'impugnatura

1. Allentare le manopole inferiori.

2. Spostare le manopole verso l’estremità inferiore

delle scanalature dei lati sinistro e destro del prodotto. (Fig. 20)

3. Impostare l'altezza dell'impugnatura su una delle 2

posizioni disponibili.

4. Spostare le manopole verso l’alto in direzione

Disposizione del prodotto in posizione di trasporto

1. Allentare le manopole inferiori.

2. Spostare le manopole verso l’estremità inferiore

delle scanalature dei lati sinistro e destro del prodotto. (Fig. 20)

3. Ripiegare l'impugnatura in avanti. (Fig. 22)

Per fissare il prodotto in posizione di funzionamento

1. Ripiegare l'impugnatura in posizione eretta. (Fig. 23)

2. Spostare le manopole verso l’alto in direzione

Per assemblare il raccoglierba

1. Fissare il telaio del raccoglierba al relativo sacco

con la parte rigida di quest'ultimo posta in basso. Mantenere l’impugnatura del telaio dalla parte alta del sacco raccoglierba. (Fig. 24)

808 - 010 - 06.11.2024 2232. Fissare la parte inferiore del telaio del raccoglierba

nella scanalatura in basso del raccoglierba.

3. Fissare il sacco sul telaio del raccoglierba utilizzando

4. Sollevare il coperchio posteriore.

5. Fissare il raccoglierba al bordo superiore del telaio.

6. Inserire la parte inferiore del raccoglierba nel canale

di scarico dell’erba. (Fig. 26) Per montare la spina di pacciamatura (accessori)

1. Sollevare il coperchio posteriore e rimuovere il

2. Inserire il tappo per mulching nel canale di scarico.

3. Sostituire la lama con la lama di pacciamatura fornita

nel kit di pacciamatura. Fare riferimento a Dati tecnici alla pagina 232

Per tagliare l'erba senza un raccoglierba o una spina di pacciamatura collegata

• Sollevare il coperchio posteriore e rimuovere il raccoglierba.

• Se sono collegate una spina e una lama di pacciamatura, rimuoverle.

• Chiudere il coperchio posteriore prima di azionare il prodotto. Durante l'utilizzo del prodotto, l'erba tagliata si scarica sotto il coperchio posteriore. Utilizzo Introduzione AVVERTENZA: Prima di utilizzare il prodotto, è necessario leggere e comprendere il capitolo relativo alla sicurezza. Husqvarna Connect Husqvarna Connect è un'app gratuita per i dispositivi mobili. L'app Husqvarna Connect fornisce funzioni estese per il prodotto Husqvarna:

• Informazioni aggiuntive sul prodotto.

• Dettagli, guida, parti del prodotto e manutenzione. Primo utilizzo di Husqvarna Connect

1. Scaricare l'app Husqvarna Connect sul proprio

2. Registrarsi nell'app Husqvarna Connect.

3. Seguire le istruzioni dell'app Husqvarna Connect per

collegare e registrare il prodotto. Nota: L'app Husqvarna Connectnon è disponibile per il download in tutti i mercati. Rivolgersi al centro di assistenza per maggiori informazioni. Prima di utilizzare il prodotto

1. Leggere il manuale dell'operatore con attenzione e

accertarsi di averne compreso il contenuto.

2. Esaminare l’attrezzatura di taglio per assicurarsi

che sia correttamente collegata e regolata. Fare riferimento a Per controllare l’attrezzatura di taglio alla pagina 227

3. Effettuare un controllo del livello dell'olio motore

e rabboccare se necessario. Fare riferimento a Controllo del livello dell'olio alla pagina 227

4. Riempire il serbatoio del carburante. Fare riferimento

Rifornimento del carburante alla pagina 224

Rifornimento del carburante Se disponibile, utilizzare benzina alchilata/a basso livello di emissioni. Se non è disponibile benzina alchilata/a basso livello di emissioni, utilizzare una benzina senza piombo di buona qualità o una benzina contenente piombo con un numero di ottani non inferiore a 90. ATTENZIONE: Non utilizzare mai benzina con un numero di ottani inferiore a 90 RON (87 AKI). Ciò può causare danni al prodotto.

1. Aprire lentamente il tappo del serbatoio del

carburante per rilasciare la pressione.

2. Riempire lentamente il serbatoio con una tanica di

carburante. Se si versa del carburante, rimuoverlo con un panno e lasciare asciugare eventuali residui.

4. Stringere a fondo il tappo del serbatoio del

carburante. Se il tappo del serbatoio del carburante non è serrato, vi è il rischio di incendio.

5. Prima dell'avviamento, spostare il prodotto di almeno

3 m (10 ft) dal punto in cui è stato riempito il serbatoio del carburante. Impostazione dell'altezza di taglio L'altezza di taglio può essere regolata su 6 diversi livelli.

1. Per diminuire l’altezza di taglio, spingere la leva

dell’altezza di taglio all’indietro.

2. Per aumentare l’altezza di taglio, spingere la leva

dell’altezza di taglio in avanti. (Fig. 28)

808 - 010 - 06.11.2024ATTENZIONE: Non impostare

l'altezza di taglio troppo in basso. Se la superficie del prato non è piana, le lame possono urtare il terreno. Per avviare il prodotto

• Accertarsi che il cavo di accensione sia collegato alla candela. Avviamento manuale (LC247, LC247S, LC253S, LC347V, LC353V)

1. Collocarsi dietro il prodotto.

2. Tenere l'impugnatura del freno motore contro il

3. Tenere l'impugnatura della fune di avviamento con la

4. Estrarre lentamente l'impugnatura della fune di

avviamento fino a che non si avverte una leggera resistenza.

5. Tirare con forza per avviare il motore.

AVVERTENZA: Non avvolgere la fune di avviamento intorno alla mano. Avviamento elettrico (LC347VE, LC353VE)

1. Verificare che la batteria sia carica. Fare riferimento

Utilizzo della batteria per la prima volta alla pagina

2. Collegare la batteria al motore. La batteria si blocca

in posizione quando si percepisce un clic. (Fig. 30)

3. Rimanere dietro il prodotto e tenere la maniglia del

freno motore (A) contro il manubrio. (Fig. 31)

4. Tenere premuto il pulsante di avviamento elettrico

per 3-5 secondi. Il motore si avvia. Nota: Se il motore non si avvia, attendere 1 minuto e tentare di riavviare il prodotto. Applicazione della trazione alle ruote

• Per i modelli con staffa di azionamento, tirare la staffa di azionamento nella direzione della maniglia superiore. (Fig. 32)

• Per i modelli con controllo del regime, spostare la leva di controllo del regime in avanti per aumentare la velocità del motore e all'indietro per diminuirla. (Fig. 33)

• Prima di tirare il prodotto verso di sé, disinnestare la trazione e spingere il prodotto in avanti di circa 10 cm.

• Rilasciare l'impugnatura di comando per disinnestare la trazione, ad esempio quando ci si avvicina a un ostacolo. Arresto dell’unità

• Per spegnere il motore, rilasciare l’impugnatura del freno motore. Rimozione della batteria Per evitare l'avviamento accidentale del motore, rimuovere la batteria quando il prodotto non è in funzione.

• Spingere il pulsante di bloccaggio (A) ed estrarre la batteria. (Fig. 34) Per ottenere un buon risultato

• Utilizzare sempre una lama ben affilata. Una lama non tagliente fornisce un risultato irregolare e la superficie di taglio dell'erba ingiallisce. Una lama affilata inoltre consuma minore energia di una lama affilata.

• Non tagliare più di ⅓ dell’altezza dell'erba. Iniziare l'operazione di taglio impostando l'altezza di taglio su un livello alto. Esaminare il risultato e ridurre l'altezza di taglio al livello applicabile. Se l’erba è molto alta, procedere lentamente e tagliarla 2 volte, se necessario.

• Tagliare sempre in direzioni diverse per evitare il formarsi di strisce sul prato.

• Mantenere pulito il coperchio di taglio. L'accumulo di erba e sporcizia sul lato interno del coperchio di taglio può ridurre il risultato del taglio. Fare riferimento a Per pulire la superficie interna del coperchio di taglio alla pagina 227

Manutenzione Introduzione AVVERTENZA: Prima di svolgere la manutenzione, leggere e comprendere il capitolo relativo alla sicurezza. Per tutti gli interventi di assistenza e riparazione sul prodotto, è necessaria una formazione specifica. La nostra azienda garantisce la disponibilità di personale qualificato per le riparazioni e l’assistenza. Se non avete acquistato il prodotto presso un rivenditore dotato di officina, informatevi sull'ubicazione della più vicina officina autorizzata.

808 - 010 - 06.11.2024 225Per ulteriori informazioni dettagliate, fare riferimento a

www.husqvarna.com. Programma di manutenzione ATTENZIONE: Accertarsi che il filtro dell'aria sia in alto e non a terra quando si inclina il prodotto. Rischio di avarie al motore. ATTENZIONE: Per i modelli ad avviamento elettrico, rimuovere sempre la batteria prima di eseguire la manutenzione, interventi di riparazioni o pulire il prodotto. Gli intervalli di manutenzione sono calcolati sulla base di un uso quotidiano del prodotto. Gli intervalli cambiano se il prodotto non viene usato quotidianamente. Per gli interventi di manutenzione contrassegnati con il simbolo *, vedere le istruzioni in Manutenzione alla pagina 225

Manutenzione Giornaliera Una volta al mese Ogni stagio-

Svolgere un'ispezione generale X Controllare il livello dell'olio X Cambiare l'olio (la prima volta dopo 5 ore di funzionamento, succes- sivamente dopo ogni 50 ore)

Pulire il prodotto X Controllare l'attrezzatura di taglio X Controllare il coperchio di taglio * X Controllare l'impugnatura del freno motore * X Controllare la marmitta * X Esaminare la candela. Pulire o sostituire la candela secondo neces- sità.

Controllare il filtro dell'aria X Pulire il filtro dell'aria

Sostituire il filtro dell'aria X Controllare il sistema di alimentazione X Pulire le alette di raffreddamento sul cilindro. X Controllare e regolare il cavo della frizione. (LC 247S, LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE)

• Controllare che tutti i dadi e le viti del prodotto siano serrati correttamente. Per pulire esternamente il prodotto

• Utilizzare una spazzola per rimuovere foglie, erba e sporcizia.

• Assicurarsi che la presa d'aria nella parte superiore del motore non sia ostruita.

• Non utilizzare una lancia ad alta pressione per pulire il prodotto.

• Se si utilizza dell’acqua per pulire il prodotto, non versare l'acqua direttamente sul motore.

Se il prodotto viene utilizzato con carichi pesanti o a temperature ambiente elevate, sostituire l'olio motore ogni 25 ore.

Pulire più spesso in ambienti polverosi o in presenza di detriti trasportati dall'aria. Sostituire il filtro dell'aria, se è molto sporco. 226 808 - 010 - 06.11.2024Per pulire la superficie interna del coperchio di taglio

1. Svuotare il serbatoio del carburante.

2. Collocare il prodotto su un lato con la marmitta

rivolta verso il basso. ATTENZIONE: Se il prodotto è stato collocato con il filtro dell'aria rivolto verso il basso, il motore potrebbe danneggiarsi.

3. Lavare la superficie interna del coperchio di taglio

con acqua. Per controllare l’attrezzatura di taglio AVVERTENZA: Per evitare l'avviamento accidentale del prodotto, rimuovere il cavo di accensione dalla candela. AVVERTENZA: Indossare guanti protettivi quando si esegue la manutenzione dell'attrezzatura di taglio. La lama è molto affilata e ci si può ferire facilmente.

1. Controllare l’attrezzatura di taglio per individuare

danni o crepe. Sostituire sempre l'attrezzatura di taglio danneggiata.

2. Osservare la lama per controllare che non sia

danneggiata o usurata. Nota: Dopo l’affilatura la lama deve essere bilanciata. Rivolgersi a un centro assistenza per l’affilatura, la sostituzione e il bilanciamento. Se si urta un ostacolo che provoca l’arresto del prodotto, sostituire la lama danneggiata. Il centro di assistenza può valutare se la lama può essere affilata o deve essere sostituita. Per sostituire la lama

1. Bloccare la lama con un blocco di legno. (Fig. 35)

2. Rimuovere il bullone e la rondella reggispinta della

4. Esaminare il supporto e il bullone della lama per

verificare la presenza di eventuali danni.

5. Esaminare l'albero motore per accertarsi che non sia

6. Quando si fissa la nuova lama, assicurarsi che

gli angoli finali della lama puntino in direzione del coperchio di taglio. (Fig. 36)

7. Assicurarsi che la lama sia allineata con il centro

8. Bloccare la lama con un blocco di legno. Inserire la

rondella reggispinta e serrare il bullone e la rondella a una coppia di 70 Nm. (Fig. 37)

9. Girare manualmente la lama per verificare che

possa ruotare liberamente. AVVERTENZA: Utilizzare dei guanti da lavoro spessi. La lama è molto affilata e ci si può ferire facilmente.

10. Avviare il prodotto per eseguire una prova della

lama. Se la lama non è collegata correttamente, si verificano delle vibrazioni nel prodotto o il risultato del taglio è insoddisfacente. Controllo del livello dell'olio ATTENZIONE: Se il livello dell'olio è troppo basso si possono verificare danni al motore. Controllare il livello dell'olio prima di avviare il prodotto.

1. Posizionare il prodotto su un terreno in piano.

2. Rimuovere il tappo del serbatoio dell'olio e l’annessa

3. Pulire l'olio dall'astina di livello.

4. Spingere completamente l'asta di livello nel

serbatoio dell'olio. a) Non mettere il tappo del serbatoio dell'olio LC247, LC247S. b) Mettere il tappo del serbatoio dell'olio LC253S, LC347V, LC347VE, LC353V, LC353VE.

5. Rimuovere il tappo del serbatoio dell'olio e l'asta di

6. Controllare il livello dell'olio sull'asta di livello

7. Se il livello dell'olio è basso, rabboccare con olio

motore ed eseguire nuovamente un controllo del livello dell'olio. (Fig. 38) Nota: Utilizzare un imbuto per evitare fuoriuscite.

8. Mettere il tappo del serbatoio dell'olio quando il

livello dell'olio è corretto. Cambio dell'olio motore AVVERTENZA: L'olio motore è molto caldo subito dopo lo spegnimento del motore. Lasciare che il motore si raffreddi prima di scaricare l'olio motore. Se si versa accidentalmente dell'olio motore sulla pelle, lavare con acqua e sapone. (Fig. 39)

1. Azionare il prodotto fino a quando il serbatoio

2272. Rimuovere il cavo di accensione dalla candela.

3. Rimuovere il tappo del serbatoio dell'olio con

l’annessa asta di livello.

4. Posizionare un recipiente sotto il prodotto per

raccogliervi l'olio motore.

5. Inclinare il prodotto o scaricare l'olio motore

dal serbatoio dell'olio con una pompa dell'olio (accessoria).

6. Riempire con nuovo olio motore del tipo

raccomandato in Dati tecnici alla pagina 232

7. Eseguire il controllo del livello dell'olio. Fare

riferimento a Controllo del livello dell'olio alla pagina

8. Montare il tappo del serbatoio dell'olio quando il

livello dell'olio è corretto. Batteria (LC347VE, LC353VE) AVVERTENZA: Una batteria danneggiata diminuisce la sicurezza del prodotto. Utilizzare sempre una batteria approvata dal produttore. La batteria fornisce l'alimentazione all’avviamento elettrico ed è un dispositivo di sicurezza che impedisce l'avviamento accidentale. Rimuovere la batteria quando non si usa il prodotto e quando lo si lascia incustodito. Utilizzo della batteria per la prima volta ATTENZIONE: Non lasciare che la batteria si scarichi. Se la batteria si scarica, potrebbe danneggiarsi. È necessario caricare la batteria prima del primo utilizzo.

1. Collegare il caricabatteria alla batteria, fare

riferimento a Ricarica della batteria alla pagina 228

2. Attendere che si accenda almeno 1 LED verde.

3. Collegare la batteria al motore, fare riferimento a

Avviamento elettrico (LC347VE, LC353VE) alla pagina 225

Ricarica della batteria Se solo 1 o 0 spie luminose della batteria sono accese, è necessario caricare la batteria. Una batteria scarica si ricarica completamente in 2 ore. Il caricamento per brevi periodi di tempo non danneggia la batteria.

1. Collegare il caricabatteria alla batteria. (Fig. 40)

2. Collegare il caricabatteria a una presa di corrente,

3. Rimuovere prima il caricabatterie dalla presa di

corrente, quindi rimuovere il caricabatterie dalla batteria. Stato di carica della batteria Display a LED della batteria Stato Il LED 1 lampeggia rosso. 1%-9% Il LED 1 è rosso fisso. 10%-32% Il LED 1 è verde e il LED 2 è rosso. 33%-54% I LED 1 e 2 sono verdi e il LED 3 è rosso. 55%-77% I LED 1, 2 e 3 sono verdi e il LED 4 è rosso. 78%-100% Spia sul caricabatteria Stato Luce rossa fissa Ricarica in corso della batteria. Luce verde fissa La batteria è completa- mente carica. Controllo della candela ATTENZIONE: Usare candele originali o del tipo raccomandato. Un tipo di candela errato può danneggiare il prodotto.

• Controllare la candela nel caso in cui il motore giri a bassa potenza, risulti difficile da avviare o non funzioni correttamente al regime minimo.

• Per ridurre il rischio di materiale superfluo sugli elettrodi della candela, osservare le seguenti istruzioni: a) Accertarsi che il regime minimo sia regolato correttamente. b) Accertarsi che la miscela sia corretta. c) Accertarsi che il filtro dell'aria sia pulito.

• Se la candela è incrostata, pulirla e controllare che la distanza tra gli elettrodi sia corretta; vedere Dati tecnici alla pagina 232 . (Fig. 41)

• Sostituire la candela secondo necessità. Filtro dell'aria Un filtro dell’aria sporco può causare danni al motore e impedirne il corretto funzionamento. Eseguire la manutenzione del filtro dell'aria con maggiore frequenza in caso di utilizzo in ambienti polverosi. Fare riferimento

Programma di manutenzione alla pagina 226 per informazioni su come sostituire il filtro dell'aria. Nota: Sostituire sempre un filtro dell'aria danneggiato. 228 808 - 010 - 06.11.2024Rimozione e installazione del filtro dell'aria (LC253S, LC347V, LC347VE, LC353V, LC353VE) AVVERTENZA: Usare guanti protettivi.

1. Spingere i fermi sul coperchio del filtro dell'aria.

2. Rimuovere con cautela il coperchio del filtro dell'aria

3. Rimuovere il filtro dell'aria (B). (Fig. 42)

4. Controllare la presenza di eventuali danni al filtro

dell'aria. Sostituire un filtro dell'aria danneggiato.

5. Pulire e esaminare il filtro dell'aria. Fare riferimento a

Pulizia del filtro dell'aria alla pagina 229

6. Montare, seguendo i passaggi nell'ordine inverso.

Pulizia del filtro dell'aria Un filtro dell’aria sporco può causare danni al motore e impedirne il corretto funzionamento. Eseguire la manutenzione del filtro dell'aria con maggiore frequenza in caso di utilizzo in ambienti polverosi. Fare riferimento a Programma di manutenzione alla pagina 226 per informazioni su come sostituire il filtro dell'aria.

1. Rimuovere il coperchio del filtro dell'aria e il filtro.

2. Pulire il filtro battendolo contro una superficie piatta.

Non usare solventi con petrolio, cherosene o aria compressa per pulire il filtro. Nota: I filtri dell'aria utilizzati per lungo tempo non possono essere puliti completamente. Sostituire il filtro dell'aria a intervalli regolari. I filtri dell'aria danneggiati devono essere sempre sostituiti.

3. Quando si monta il filtro dell'aria, accertarsi che sia

completamente inserito nel portafiltro. Per controllare il sistema di alimentazione

• Esaminare il tappo del serbatoio del carburante e la relativa guarnizione di tenuta per verificare che non vi siano danni.

• Esaminare il tubo pescante per accertarsi che non presenti perdite. Se il tubo pescante è danneggiato, farlo sostituire presso un’officina. Drenaggio del serbatoio del carburante

1. Collocare un contenitore sotto il serbatoio del

2. Rimuovere il tappo del serbatoio del carburante.

3. Spingere le clip sul tubo del carburante contro il

4. Rimuovere il tubo dal carburatore.

5. Posizionare il tubo del serbatoio del carburante nel

contenitore e rimuovere le clip.

6. Inclinare il prodotto e far fuoriuscire il carburante nel

contenitore. Sostituzione del filtro del carburante AVVERTENZA: Usare guanti protettivi.

1. Svuotare il serbatoio del carburante.

2. Allontanare la clip tubo dal serbatoio del carburante.

3. Rimuovere il tubo pescante dal serbatoio del

carburante. Può fuoriuscire una piccola quantità di carburante. (Fig. 44)

4. Rimuovere il filtro del carburante dal serbatoio del

carburante. (Fig. 45)

5. Montare un nuovo filtro carburante nel serbatoio del

7. Posizionare la clip tubo contro il serbatoio del

carburante. Per regolare il filo della frizione (LC 247S, LC 253S) Quando l'unità comincia a essere lenta, è necessario regolare il filo della frizione.

1. Per aumentare la velocità di marcia, girare la vite di

regolazione in senso antiorario. Nota: Se la trazione si innesta quando non si tira l’impugnatura di comando, è necessario allungare il filo.

2. Per allungare il filo e ridurre la velocità, avvitare la

vite di regolazione in senso orario. (Fig. 46) Se l'unità risulta lenta anche dopo la regolazione, consultare un’officina autorizzata per far sostituire la cinghia di trasmissione. Come regolare il cavo della frizione per la velocità regolabile (LC347V, LC347VE, LC353V, LC353VE) Se il motore viene avviato e la velocità minima non può essere inserita, è necessario regolare il controllo del regime.

1. Per aumentare la velocità di marcia, girare la vite di

regolazione in senso antiorario.

808 - 010 - 06.11.2024

229Nota: Se la trazione si innesta quando non si aziona il controllo del regime, è necessario allungare il filo.

2. Per allungare il filo e ridurre la velocità, avvitare la

vite di regolazione in senso orario. (Fig. 46) Se l'unità risulta lenta anche dopo la regolazione, consultare un’officina autorizzata per far sostituire la cinghia di trasmissione. Ricerca guasti del motore Problema Possibile causa Soluzione Il motore non si avvia. Il cavo di accensione non è collegato correttamente. Collegare il cavo di accensione alla can- dela. Il serbatoio del carburante è vuoto. Riempire il serbatoio del carburante con il corretto tipo di carburante. Il carburante è vecchio. Svuotare il serbatoio del carburante e il carburatore. Rifornire con benzina nuo- va. È presente dello sporco nel carburatore o nel tubo del carburante. Pulire il carburatore e/o la tubazione del carburante. La candela è danneggiata. Regolare la distanza tra gli elettrodi, puli- re o sostituire la candela. È presente del carburante sulla candela. Pulire la candela. Il motore non si spegne. Il meccanismo di spegnimento non fun- ziona correttamente. Staccare il cavo di accensione dalla can- dela. Rivolgersi a un tecnico dell'assi- stenza qualificato per la riparazione del prodotto. Il motore gira in maniera irre- golare. Il cavo di accensione non è collegato correttamente. Collegare il cavo di accensione alla can- dela. È presente sporcizia nella tubazione del carburante o il carburante è scaduto. Pulire il tubo del carburante. Riempire il serbatoio del carburante con carburante nuovo del tipo corretto. È presente carburante nel tappo del ser- batoio del carburante. Pulire il tappo del serbatoio del carbu- rante. Presenza di acqua o sporcizia nel siste- ma di alimentazione. Svuotare il serbatoio del carburante. Riempire il serbatoio del carburante con carburante nuovo del tipo corretto. Il filtro dell'aria è sporco. Pulire il filtro dell'aria. Il carburatore deve essere regolato. Affidare la regolazione del carburatore all'officina di manutenzione. Il motore si è surriscaldato. Il livello dell'olio motore è insufficiente. Rabboccare l'olio motore. Il flusso d'aria non è sufficiente. Pulire il filtro dell'aria e il relativo allog- giamento. Il carburatore deve essere regolato. Affidare la regolazione del carburatore all'officina di manutenzione. 230 808 - 010 - 06.11.2024Problema Possibile causa Soluzione Si verifica un'accensione irre- golare nel motore quando gira ad alta velocità. La distanza tra gli elettrodi nella candela è troppo piccola. Regolare la distanza tra gli elettrodi. Rumori insoliti provenienti dal motore durante il carico nor- male. Tipo di benzina non corretto. Svuotare il serbatoio del carburante e il carburatore. Rifornire con benzina nuo- va. Fare riferimento a Per controllare il sistema di alimentazione alla pagina

. Se il problema persiste, rivolgersi al rivenditore di zona. Il motore non gira regolarmen- te al regime minimo. La candela è sporca, danneggiata o la distanza tra gli elettrodi è eccessiva. Regolare la distanza tra gli elettrodi o sostituire la candela. Il carburatore deve essere regolato. Regolare il carburatore. Il filtro dell'aria è sporco. Pulire il filtro dell'aria. Trasporto, stoccaggio e smaltimento Trasporto e conservazione

• Per trasportare e conservare il prodotto e il carburante, accertarsi che non vi siano perdite o fumi. Scintille o fiamme aperte, provocate ad esempio da dispositivi elettrici o caldaie, possono innescare un incendio.

• Utilizzare sempre contenitori approvati per la conservazione e il trasporto del carburante.

• Svuotare il serbatoio del carburante prima di riporre il prodotto per un lungo periodo di tempo. Smaltire il carburante presso un apposito centro di smaltimento

• Fissare in sicurezza il prodotto durante il trasporto per evitare danni o incidenti.

• Conservare il prodotto in un'area chiusa a chiave per impedire l'accesso a bambini o persone non autorizzate.

• Conservare il prodotto in un luogo asciutto e al riparo dal gelo. Trasporto e stoccaggio della batteria e del caricabatteria

• Non rimuovere la batteria finché il prodotto non è fermo e non è freddo. Per rimuovere la batteria, tenere premuto il pulsante sulla parte superiore della batteria e rimuoverla dal relativo alloggiamento.

• Se il periodo di stoccaggio è superiore a 30 giorni, caricare la batteria finché non ha più di 3 spie verdi.

• Caricare la batteria una volta ogni 3 mesi per evitare di danneggiarla.

• La batteria e il caricabatteria devono essere conservati a temperature comprese tra 5 °C e 40 °C. Temperature più elevate o fonti di alta temperatura, come un incendio, possono danneggiare la batteria.

• Non smontare la batteria.

• Non immergere completamente la batteria in acqua. Mantenere ila batteria in un luogo fresco e asciutto provvisto di una buona circolazione dell'aria.

• Se la batteria emana odore, è calda o se il calore causa deformazioni durante il funzionamento, lo stoccaggio o la ricarica, rimuovere la batteria e non utilizzarla.

• Assicurarsi che la batteria o il caricabatteria siano collegati durante il trasporto per evitare danni.

• Assicurarsi che il caricabatteria non si surriscalda troppo. Smaltimento

• Rispettare le norme locali sul riciclaggio e le normative vigenti.

• Smaltire tutte le sostanze chimiche, quali olio motore o soluzione antigelo, presso un centro assistenza o un centro di smaltimento applicabili.

• Quando il prodotto non è più in uso, inviarlo a un rivenditore Husqvarna o smaltirlo presso un impianto di riciclo.

• Smaltire la batteria presso un'officina o un centro specializzato nello smaltimento delle batterie usate.

808 - 010 - 06.11.2024 231Dati tecnici

LC247 LC247S LC253S Motore Marchio Husqvarna Husqvarna Husqvarna Modello HS 139A HS 139A HS 166A Tipo di motore Cilindro singolo, 4 tempi, forzato Raffreddamento ad aria, OHV Cilindro singolo, 4 tempi, forzato Raffreddamento ad aria, OHV Cilindro singolo, 4 tempi, forzato Raffreddamento ad aria, OHV Cilindrata, cm

Regime motore – Nominale, giri/min 2900/min 2900/min 2900/min Potenza nominale motore, kW

2,2 2,2 2,75 Impianto di accensione Candela Husqvarna HQT-7 Husqvarna HQT-7 Husqvarna HQT-7 Distanza tra gli elettrodi, mm 0,7-0,8 0,7-0,8 0,7-0,8 Carburante e sistema di lubrificazione Tipo lubrificante del motore Lubrificazione per sbattimento Lubrificazione per sbattimento Lubrificazione per sbattimento Capacità serbatoio carburante, L 0,9 0,9 1 Capacità del serbatoio dell'olio, L 0,5 0,5 0,5 Olio motore

Livello di potenza acustica, misurato dB(A) 95 95 97 Livello acustico, garantito L

La potenza nominale del motore indicata corrisponde alla potenza netta media (al rapporto giri/min specifica- to) di un tipico motore in fase di produzione per il modello di motore misurato dalla normativa SAE J1349/ ISO1585. I motori per produzione di massa potrebbero presentare un valore diverso da questo. La potenza effettiva del motore installato nel prodotto finale dipende dalla velocità di funzionamento, dalle condizioni ambientali e da altri valori.

Utilizzare olio motore di qualità API SJ o superiore. Se l'olio SAE-30 viene utilizzato a temperature inferiori a +5 °C, vi è il rischio che non lubrifichi sufficientemente il motore. Ciò può causare danni al motore. Fare riferimento a Cambio dell'olio motore alla pagina 227 per informazioni sull'olio corretto da utilizzare in presenza di basse temperature. Fare riferimento alla tabella delle viscosità riportata nel manuale del motore (laddove incluso) e selezionare la migliore viscosità in base alla temperatura esterna prevista.

Emissioni di rumore nell'ambiente misurate come potenza sonora (L

) in base alla direttiva CE 2000/14/CE. 232 808 - 010 - 06.11.2024LC247 LC247S LC253S Livelli di rumorosità

Livello di pressione acustica all'orecchio del- l'operatore, dB(A)

Livelli di vibrazioni

Vibrazioni maniglia superiore, m/s

2,7 2,7 3,9 Attrezzatura di taglio Altezza di taglio, mm 20-75 20-75 20-75 Larghezza di taglio, mm 470 470 530 Sistema di taglio Raccolta/BioClip

Scarico posteriore Raccolta/BioClip

Scarico posteriore Raccolta/BioClip

Scarico posteriore Lama - >Standard Raccolta 5882755-10 Raccolta 5882755-10 Raccolta 5797972-10 Lama - accessorio Mulching 5882757-10 Mulching 5882757-10 Mulching 5889039-10 Capacità del sacco raccoglierba, l 55 55 60 Trazione Velocità conduzione automatica, km/h - 4 4 Sistema di avviamento Dispositivo di avviamento elettrico No No No Batteria - - - LC347V LC347VE LC353V LC353VE Motore Marchio Husqvarna Husqvarna Husqvarna Husqvarna Modello HS 166A HS 166AE HS 166A HS 166AE Tipo di motore Cilindro singolo, 4 tempi, forzato Raffreddamento ad aria, OHV Cilindro singolo, 4 tempi, forzato Raffreddamento ad aria, OHV Cilindro singolo, 4 tempi, forzato Raffreddamento ad aria, OHV Cilindro singolo, 4 tempi, forzato Raffreddamento ad aria, OHV Cilindrata, cm

I dati riportati per il livello di pressione acustica hanno una dispersione statistica tipica (deviazione standard) di 1,2 dB(A).

I dati riportati per il livello di vibrazioni presentano una dispersione statistica tipica (deviazione standard) di 0,2 m/s

Potenza nominale motore, kW

2,75 2,75 2,75 2,75 Impianto di accensione Candela Husqvarna HQT-7 Husqvarna HQT-7 Husqvarna HQT-7 Husqvarna HQT-7 Distanza tra gli elettrodi, mm 0,7-0,8 0,7-0,8 0,7-0,8 0,7-0,8 Carburante e sistema di lubrificazione Tipo lubrificante del motore Lubrificazione per sbattimento Lubrificazione per sbattimento Lubrificazione per sbattimento Lubrificazione per sbattimento Capacità serbatoio carburante, L 1,0 0,9 1,0 0,9 Capacità del serbatoio dell'olio, L 0,5 0,5 0,5 0,5 Olio motore

Livello di potenza acustica, misurato dB(A)

Livello acustico, garantito L

dB(A) 96 96 98 98 Livelli di rumorosità

Livello di pressione acustica all'orec- chio dell'operatore, dB(A)

Livelli di vibrazioni

Vibrazioni maniglia superiore, m/s

3,5 3,5 3,9 3,9 Attrezzatura di taglio Altezza di taglio, mm 20-75 20-75 20-75 20-75 Larghezza di taglio, mm 470 470 530 530

La potenza nominale del motore indicata corrisponde alla potenza netta media (al rapporto giri/min specifica- to) di un tipico motore in fase di produzione per il modello di motore misurato dalla normativa SAE J1349/ ISO1585. I motori per produzione di massa potrebbero presentare un valore diverso da questo. La potenza effettiva del motore installato nel prodotto finale dipende dalla velocità di funzionamento, dalle condizioni ambientali e da altri valori.

Utilizzare olio motore di qualità SF, SG, SH, SJ o superiore. Se l'olio SAE-30 viene utilizzato a temperature inferiori a +5 °C, vi è il rischio che non lubrifichi sufficientemente il motore. Ciò può causare danni al motore. Fare riferimento a Cambio dell'olio motore alla pagina 227 per informazioni sull'olio corretto da utilizzare in presenza di basse temperature. Vedere la tabella delle viscosità riportata nel manuale del motore (laddove incluso) e selezionare la migliore viscosità in base alla temperatura esterna prevista.

Emissioni di rumore nell'ambiente misurate come potenza sonora (L

) in base alla direttiva CE 2000/14/CE.

I dati riportati per il livello di pressione acustica hanno una dispersione statistica tipica (deviazione standard) di 1,2 dB(A).

I dati riportati per il livello di vibrazioni presentano una dispersione statistica tipica (deviazione standard) di 0,2 m/s

/Scarico posteriore Raccolta/ BioClip

/Scarico posteriore Raccolta/ BioClip

/Scarico posteriore Raccolta/ BioClip

/Scarico posteriore Lama - >Standard Raccolta 5882755-10 Raccolta 5882755-10 Raccolta 5797972-10 Raccolta 5797972-10 Lama - accessorio Mulching 5882757-10 Mulching 5882757-10 Mulching 5889039-10 Mulching 5889039-10 Capacità del sacco raccoglierba, l 55 55 60 60 Trazione Velocità conduzione automatica, km/h 2,8-5,0 2,8-5,0 2,8-5,0 2,8-5,0 Sistema di avviamento Dispositivo di avviamento elettrico No Sì No Sì Batteria - Ioni di litio, 10,8V, 21,6Wh - Ioni di litio, 10,8V, 21,6Wh

808 - 010 - 06.11.2024 235Dichiarazione di conformità

Dichiarazione di conformità UE Husqvarna AB, SE-561 82 Huskvarna, Svezia, tel.: +46-36-146500, dichiara sotto la propria esclusiva responsabilità che il prodotto indicato: Descrizione Tagliaerba Marchio Husqvarna Tipo / Modello LC247, LC247S, LC253S, LC347V, LC347VE, LC353V, LC353VE Identificazione Numeri di serie a partire da 2022 e successivi È pienamente conforme alle seguenti norme e direttive UE: Regolamento Descrizione 2006/42/CE "sulle macchine" 2014/30/UE "sulla compatibilità elettromagnetica" 2000/14/CE "sull'emissione di rumore nell'ambiente" 2011/65/UE "sulle restrizioni dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche" e che sono applicati gli standard e/o le specifiche tecniche seguenti: EN ISO 5395-1:2013+A1:2018, EN ISO 5395-2:2013+A1:2016+A2:2017, EN ISO

12100:2010, EN ISO 14982:2009, EN IEC 63000:2018

Organo competente: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden ha certificato la conformità alla Direttiva del Consiglio 2000/14/CE, procedura di valutazione della conformità: Allegato VI Per informazioni sulle emissioni acustiche, fare riferimento a Dati tecnici alla pagina 232
