KASUTUSJUHEND LC 353VE HUSQVARNA

Mootori törkeotsing	142
Transportimine, hoiulepanek ja utiliseerimine	143
Tehnilised andmed	143
Vastavusdeklaratsioon	147

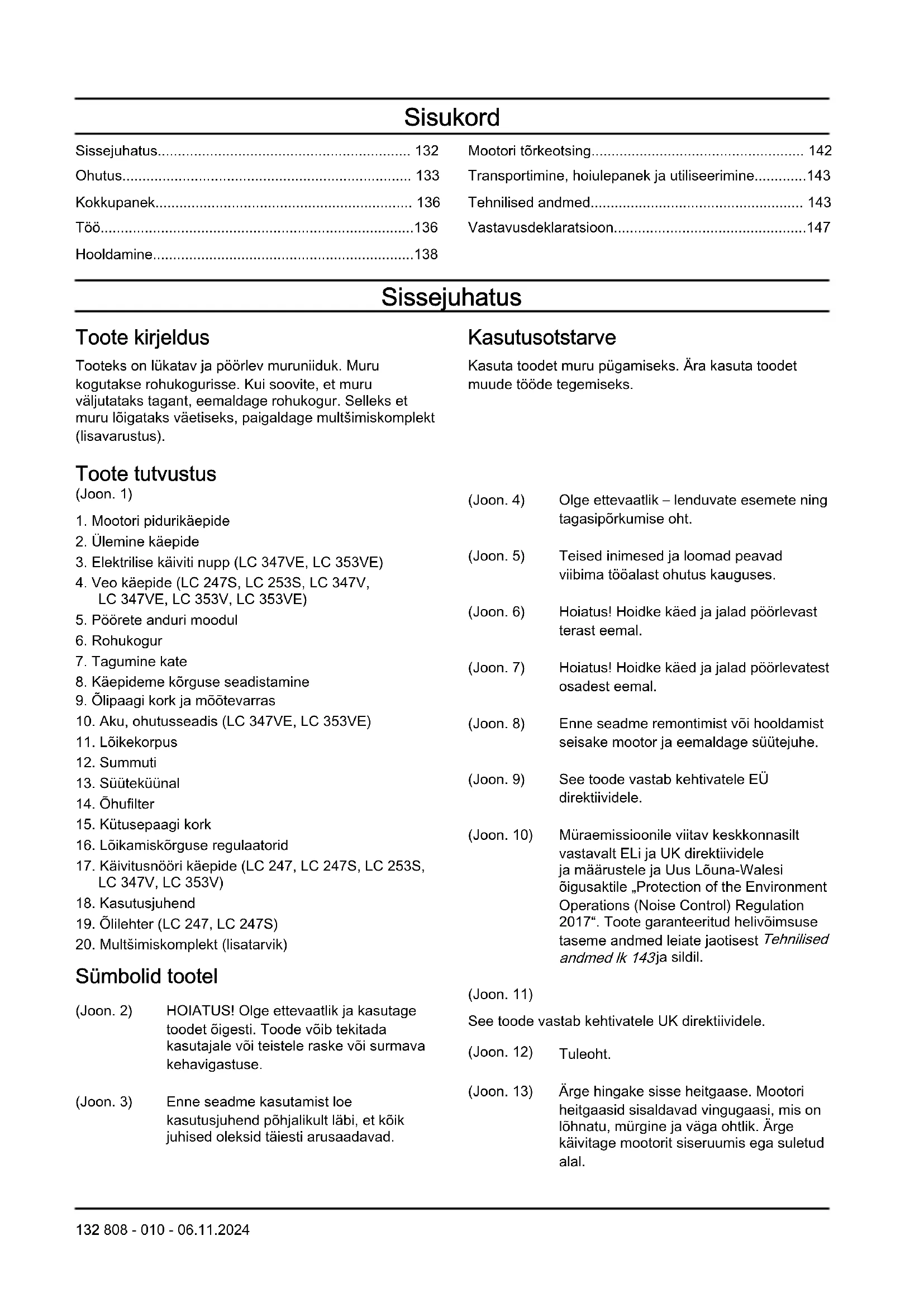

Sissejuhatus

Toote kirjeldus

Tooteks on lükatav ja pöörlev muruniiduk. Muru kogutakse rohukogurisse. Kui soovite, et muru väljutataks tagant, eemaldage rohukogur. Selleks et muru lõigataks väetiseks, paigaldage multšimiskomplekt (lisavarustus).

Kasutusotstarve

Kasuta toodet muru pügamiseks. Ära kasuta toodet muude tööde tegemiseks.

Toote tutvustus

(Joon. 1)

1. Mootori pidurikäepide
2. Ülemine käepide
3. Elektrilise käiviti nupp (LC 347VE, LC 353VE)
4. Veo käepide (LC 247S, LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE)
5. Pöörete anduri moodul
6. Rohukogur
7. Tagumine kate
8. Käepideme körguse seadistamine
9. Ölipaagi kork ja mõõtevarras
10. Aku, ohutusseadis (LC 347VE, LC 353VE)
11. Lõikekorpus
12. Summuti
13. Süütekünal
14. Öhufilter
15. Kütusepaagi kork
16. Lõikamiskõrguse regulaatorid
17. Käivitusnööri käepide (LC 247, LC 247S, LC 253S, LC 347V, LC 353V)
18. Kasutusjuhend
19. Ölilehter (LC 247, LC 247S)
20. Multšimiskomplekt (lisatarvik)

Sümbolid tootel

(Joon. 2) HOIATUS! Olge ettevaatlik ja kasutage toodet õigesti. Toode võib tekitada kasutajale või teistele raske või surmava kehavigastuse.

(Joon. 3) Enne seadme kasutamist loe kasutusjuhend põhjalikult läbi, et kõik juhised oleksid täiesti arusaadavad.

(Joon. 4) Olge ettevaatlik – lenduvate esemete ning tagasipörkumise oht.
(Joon. 5) Teised inimesed ja loomad peavad viibima tööalast ohutus kauguses.
(Joon. 6) Hoiatus! Hoidke käed ja jalad pöörlevast terast eemal.
(Joon. 7) Hoiatus! Hoidke käed ja jalad pöörlevatest osadest eemal.
(Joon. 8) Enne seadme remontimist või hooldamist seisake mootor ja eemaldage süütejuhe.
(Joon. 9) See toode vastab kehtivatele EÜ direktiividele.
(Joon. 10) Müraemissionile viitav keskkonnasilt vastavalt ELi ja UK direktiividele ja määrustele ja Uus Lõuna-Walesi õigusaktile „Protection of the Environment Operations (Noise Control) Regulation 2017“. Toote garanteeritud helivõimsuse taseme andmed leiate jaotisest Tehnilised andmed Ik 143ja sildil.
(Joon. 11)
See toode vastab kehtivatele UK direktiividele.
(Joon. 12) Tuleoht.
(Joon. 13) Ärge hingake sisse heitgaase. Mootori heitgaasid sisaldavad vingugaasi, mis on löhnatu, mürgine ja väga ohtlik. Ärge käivitage mootorit siseruumis ega suletud alal.

(Joon. 14) Kuum pind.

(Joon. 16) Enne toote käivitamist täitke mootor öliga.

(Joon. 17) Seadme LC 247, LC 247S, LC 253S, LC 347V, LC 353V käivitamine: vajutage mootori pidurikäepide alla ja tömmake käivitusnööri käepidet.

(Joon. 18) Seadme LC 347VE, LC 353VE käivitamine: lükake mootori pidurikäepide alla ja vajutage käivitusnuppu.

(Joon. 15) Skannitav kood.

Märkus: Seadmel toodud ülejäänud sümbolid/tähised vastavad muude kommertsvaldkondade sertifitseerimisnõuetele.

Euro V heitmed

HOIATUS: Mootori igasugune modifitseerimine, muutmine või rikkumine tühistab toote EL-i tüübikinnituse.

Toote kahjustused

Me ei vastuta meie tootele tekitatud kahjude eest, kui:

• toodet on valesti parandatud;
- toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt.

Ohutus

Ohutuse määratlused

Mõistetega „hoiatus“, „ettevaatust“ ja „märkus“ juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

Üldised ohutuseeskirjad

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

• Seade on ohtlik, kui seda kasutada valesti või ettevaatamatult. Ohutuseeskirjade eiramine võib põhjustada kehavigastuse või surma.
• Toode tekitab töötades elektromagnetvälja. Teatud tingimustel vöib väli häirida aktiivsete vöi passiivsete meditsiiniliste implantaatide tööd. Raskete vöi surmaga lõppevate kehavigastuste ohu vähendamiseks soovitame meditsiinilisi implantaate

kasutavatel inimestel pidada enne selle seadme kasutamist nõu oma arsti ja implantaadi valmistajaga.

• Olge alati ettevaatlik ja toimige arukalt. Kui te pole kindel, kuidas toodet eriolukorras kasutada, lõpetage töö ja pidage enne jätkamist nõu Husqvarna edasimüüjaga.
• Arvestage, et teiste isikute ja nende varaga seotud önnetuste korral kannab vastutust seadme kasutaja.
• Hoidke seade puhas. Veenduge, et märgid ja tähised oleksid selgelt loetavad.
• Ärge lubage kellelgi toodet kasutada enne, kui ta on lugenud kasutusjuhendit ja selle sisu endale selgeks teinud.
• Ärge lubage lastel toodet käsitseda.
• Hoidke lapsed tööalast eemal. Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.
• Ärge lubage kasutusjuhistega mitte tutvunud isikul toodet käsitseda.
• Kui seadet kasutab piiratud füüsiliste või vaimsete võimetega isik, peab ta olema kogu aeg järelevalve all. Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.
• Ärge kasutage toodet, kui olete väsinud, haige või tarvitanud alkoholi, narkootikume või ravimeid. Sellel on negatiivne mõju teie nägemisele, tähelepanuvõimele, liikumisele ja otsustamisvõimele.
• Ärge kasutage toodet, mis on kahjustatud või mis ei tööta korralikult.
• Ärge muutke seadet, nii et see ei vasta enam tehase originaalmudelile; ärge kasutage seadet, kui arvate, et seda on muutnud keegi teine.
• Ära muuda mootori kiiruse regulaatori seadistust.

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Enne toote kasutamist eemaldage tööalalt oksad ja kivid.
• Lõikeosaga kokku puutuvad esemed võivad õhku paiskuda ning inimesi vigastada ja esemeid kahjustada. Juuresolijad ja loomad peavad viibima tootest ohutus kauguses.
• Ärge kasutage toodet halva ilmaga, näiteks udu, vihma, tugeva tuule, tugeva pakase ja pikseohu korral. Toote kasutamine halva ilma ning niiskete ja märgade tingimuste korral on väsitav. Halb ilm võib põhjustada ohtlikke tingimusi (nt libedaid pindu).
• Suhtuge tähelepanelikult inimestesse, esemetesse ja olukordadesse, mis võivad takistada toote ohutut kasutamist.
• Olge ettevaatlik takistuste (nt juurte, kivide, oksade, aukude ja kraavide) suhtes. Kõrge rohi võib peita takistusi.
• Muru niitmine kallakutel võib olla ohtlik. Ärge kasutage toodet alal, mille kalle ületab 15°.
• Kasutage toodet kallakul risti liikudes. Ärge liikuge üles ja alla.
• Olge ettevaatlik varjatud nurkade ja vaatevälja varjavate esemete läheduses.

Tööohutus

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Kasutage seda toodet ainult muru niitmiseks. Muude toimingute tegemiseks toodet kasutada ei tohi.
• Kasutage isikukaitsevahendeid. Vt jaotist Isikukaitsevahendid Ik 134.
• Veenduge, et teate, kuidas hädaolukorras mootorit kiiresti seisata.
• Ärge käivitage mootorit suletud ruumis ega tuleohtlike materjalide lähedal. Mootori heitgaasid on kuumad ja võivad sisaldada sädemeid, mis võivad tekitada tulekahju.
• Ärge kasutage toodet enne, kui lõiketera ja katted on õigesti kinnitatud. Valesti kinnitatud lõiketera võib lahti tulla ja inimesi vigastada.
• Veenduge, et lõiketera ei puutuks kokku esemetega (nt kivide ja juurtega). See võib lõiketera kahjustada ja põhjustada mootori võlli väändumist. Paindega telg põhjustab tugevat vibratsiooni ja suurt lõiketera lahtitulemise ohtu.

• Kui lõiketera puutub kokku mõne esemega või esineb vibratsioon, peatage toode viivitamatult. Lahutage süüteküünla süütejuhe. Kontrollige toodet kahjustuste suhtes. Parandage kahjustused või laske toodet remontida volitatud hooldustöökojas.

• Kui mootor töötab, ärge kinnitage mootori pidurikäepidet käepidemele jäädavalt.

• Asetage toode stabiilsele ja tasasele pinnale ning käivitage see. Veenduge, et löiketera ei puutuks vastu maad ega muid esemeid.
• Olge toote kasutamisel alati toote taga.
• Toote kasutamisel hoidke mõlema käega käepidemest ja kõik toote rattad maas. Hoidke käed ja jalad liikuvatest teradest eemal.
• Kui mootor on käivitatud, ärge kallutage toodet.
• Olge toote tagasisuunas tömbamisel ettevaatlik.
• Kui mootor on käivitatud, ärge tõstke toodet. Kui teil on vaja toodet tõsta, seisake esmalt mootor ja lahutage süütejuhe süüteküünlast.
• Ärge köndige toote kasutamise ajal tagurpidi.
• Seisake mootor, kui liigute alal, kus pole muru, näiteks kruusast, kivist ja asfaldist teedel.
• Ärge lükake toodet joostes, kui mootor on käivitatud. Toote kasutamise ajal köndige.
• Enne lõikamiskõrguse muutmist seisake mootor. Ärge tehke seadistusi, kui mootor töötab.
• Ärge laske toodet silmist, kui mootor töötab. Seisake mootor ja veenduge, et lõikeosa ei pöörleks.

Ohutusjuhised kasutamisel

Isikukaitsevahendid

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab önnetusjuhtumi korral kehavigastuse raskusastet. Öige varustuse valimiseks pöörduge edasimüüja poole.
• Kui müratase ületab 85 dB, kandke kuulmiskaitseid.
• Kandke vastupidavaid saapaid või jalatseid, mis on libisemiskindlad. Ärge kandke avatud jalatseid ega olge paljajalu.
  • Kandke tugevaid pikki pükse.
• Vajaduse korral kandke kaitsekindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades.

Toote ohutusseadised

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

• Ärge kasutage toodet, mille ohutusseadmed on kahjustatud või ei tööta korralikult.
• Kontrollige ohutusseadmeid regulaarselt. Kui ohutusseadmed on kahjustatud või ei tööta korralikult, pöörduge Husqvarnahooldustöökoja poole.
• Ärge tehke muudatusi ohutusseadmetes.

Lõikeosa katte kontrollimine

Lõikeosa kate vähendab toote vibratsiooni ja lõiketerast tingitud vigastuste ohtu.

- Kontrollige lõikeosa kahjustuste (nt pragude) suhtes.

HOIATUS: Kahjustatud aku vähendab toote ohutust. Kasutage tootja heakskiidetud akut.

Aku toidab elektrilist starterit ja toimib ohutusseadisena, et takistada juhuslikku käivitumist. Kui te toodet ei kasuta ja kui jätate selle järelevalveta, eemaldage aku.

Mootori pidurikäepide kontrollimine

Mootori pidurikäepideme abil saab mootori seisata. Mootori pidurikäepideme vabastamisel mootor seiskub.

- Käivitage mootor ja vabastage seejärel mootori pidurikäepide. Kui mootor kolme sekundi jooksul ei seisku, laste mootorpidurit reguleerida Husqvarna volitatud hooldustöökojas. (Joon. 19)

Summuti

Summuti ülesandeks on hoida müratase võimalikult madalal ja suunata mootori heitgaasid kasutajast eemale.

Ärge kasutage toodet, kui summuti puudub või on kahjustatud. Kahjustatud summuti tõstab mürataset ja suurendab tulekahju ohtu.

HOIATUS: Seadme töötamise ajal ja vahetult pärast töötamist ning mootori tühikäigul töötamise ajal on summuti väga kuum. Tulekahju vältimiseks olge tuleohtlike materjalide ja/või aurude läheduses väga ettevaatlik.

- Kontrollige summutit regulaarselt ning veenduge, et see oleks õigesti kinnitatud ja kahjustamata.

Ohutusnõuded kütuse käsitsemisel

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

• Ärge käivitage toodet, kui toote pinnale on sattunud kütust või mootoriõli. Eemaldage kütus/õli toote pinnalt ja laske tootel kuivada.
• Kui kütus satub rõivastele, siis vahetage kohe riideid.

• Vältige kütuse sattumist nahale, see võib põhjustada kehavigastusi. Kui kütus satub kehale, puhastage piirkond seebi ja veega.

• Ärge käivitage toodet, kui mootor lekib. Kontrollige regulaarselt mootori lekkekindlust.

• Olge kütuse käsitsemisel ettevaatlik. Kütus on tuleohtlik ja kütuse aurud on plahvatusohtlikud ning võivad põhjustada kehavigastusi või surma.
• Ära hinga sisse kütuseaure – see võib põhjustada kehavigastuse. Taga piisav õhuvahetus.
• Ärge suitsetage kütuse ega mootori läheduses.
• Ärge asetage kuumi esemeid kütuse ega mootori lähedusse.
• Ärge tankige kütust, kui mootor töötab.
• Enne tankimise alustamist veenduge, et mootor oleks külm.
• Enne tankimise alustamist avage aeglaselt kütusepaagi kork ja laske survel alaneda.
• Ärge tankige mootorit siseruumis. Ebapiisav öhuvahetus vöib pöhjustada lämbumisest vöi vingugaasimürgistusest tingitud kehavigastuse vöi surma.
• Keerake kütusepaagi kork korralikult kinni. Kütusepaagi korgi lötv kinnitus põhjustab tuleohtu.
• Enne käivitamist vii toode vähemalt 3 m kaugusele kohast, kus toimus kütusepaagi täitmine.
• Ärge täitke kütusepaaki täielikult. Soojuse möjul kütus paisub. Jätke kütusepaagi ülaserva vaba ruumi.
• Ärge kunagi jätke toodet pikemaks ajaks seisma hoonesse, kui kütus on paagis ja süüteallikad läheduses, nt veeboilerid, puhurid või kuivatid. Enne hoones säilitamist laske mootoril esmalt jahtuda.

Ohutusjuhised hooldamisel

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Mootori heitgaasid sisaldavad vingugaasi: löhnatut, mürgist ja väga ohtlikku gaasi. Ärge käivitage mootorit siseruumis ega suletud alal.
• Enne toote hooldamist seisake mootor ja eemaldage süüteküünla süütejuhe. Seadme LC 347VE, LC 353VE puhul eemaldage ka aku.
• Lõikeosa hooldamisel kandke kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.
• Tootja heakskiiduta tarvikud ja muudatused toote juurest võivad põhjustada tõsiseid kehavigastusi või surma. Ärge muutke toodet. Kasutage tootja heakskiidetud tarvikuid.
• Kui toodet regulaarselt ja õigesti ei hooldata, suureneb oht, et toode saab kahjustada ja võib kedagi vigastada.
• Hooldage toodet ainult selle kasutusjuhendi järgi. Muid hooldustöid tuleb lasta teha Husqvarna heakskiiduga hooldustöökojas.
• Laske toodet regulaarselt hooldada Husqvarna heakskiiduga hooldustöökojas.

Kokkupanek

Sissejuhatus

HOIATUS: Enne toote kokkupanemist lugege läbi ohutust puudutav peatükk. Seadme LC 347VE, LC 353VE puhul eemaldage ka aku.

Käepideme reguleerimine

1. Keerake alumised hoovad lahti.
2. Liigutage nupud toote vasakul ja paremal küljel olevatesse soonetesse. (Joon. 20)
3. Reguleerige käepideme körgus ühte kahest vöimalikust asendist.
4. Liigutage nuppusid üles käepideme suunas, kuni need peatuvad ja kostub klõpsatus. (Joon. 21)
5. Keerake nupud korralikult kinni.

Seadme seadmine transportasendisse

1. Keera alumised hoovad lahti.
2. Liiguta nupud toote vasakul ja paremal küljel olevatesse soonetesse. (Joon. 20)
3. Keera käepide ettepoole. (Joon. 22)

Toote seadmine tööasendisse

1. Pöörake käepide püstasendisse. (Joon. 23)
2. Liiguta nuppusid üles käepideme suunas, kuni need peatuvad ja kostub klõpsatus. (Joon. 21)
3. Keera nupud korralikult kinni.

Rohukoguri kokkupanek

1. Kinnitage rohukoguri raam rohukoti külge nii, et koti jäik osa jääb põhja. Hoidke raami käepidet rohukoti peal. (Joon. 24)
2. Kinnitage rohukoguri raami alumine osa rohukoguri allosas asuvasse soonde.
3. Kinnitage rohukott klambritega rohukoguri raami külge. (Joon. 25)
4. Kergitage tagakaant.
5. Kinnitage rohukogur raami ülaservale.
6. Asetage rohukoguri alaosa muru väljaviskekanalisse. (Joon. 26)

Multšikorgi (lisatarvik) kokkupanek

1. Kergitage tagakaant ja eemaldage rohukogur.
2. Asetage multšikork väljaviskekanalisse. (Joon. 27)
3. Asendage lõiketera multšimiskomplektis oleva multšimisteraga. Vt jaotist Tehnilised andmed Ik 143

Muru niitmine ilma paigaldatud rohukoguri või multšikorgita.

• Kergitage tagakaant ja eemaldage rohukogur.
• Kui seadmele on paigaldatud multšikork ja multšimistera, eemaldage need.
• Enne seadme kasutamist sulgege tagumine kate.

Seadme töötamise ajal väljub lõigatud rohi tagumise katte alt.

Töö

Sissejuhatus

HOIATUS: Enne seadme kasutamist lugege põhjalikult läbi ohutust puudutav jaotis.

Husqvarna Connect

Husqvarna Connect on mobiilsideseadmetele möeldud tasuta rakendus. Rakendus Husqvarna Connect annab teie Husqvarna tootele lisafunktsionaalsuse:

• Täiendav tooteteave.
- Toote osade ja hoolduse alane teave ja abi.

Toote Husqvarna Connect kasutamise alustamine

1. Laadi rakendusHusqvarna Connect oma mobiilsideseadmesse.

2. Registreeruge Husqvarna Connect rakenduses.

3. Toote ühendamiseks ja registreerimiseks järgige Husqvarna Connect rakenduse juhiseid.

Märkus: Köigis riikides ei saa rakendust Husqvarna Connect alla laadida. Lisateabe saamiseks võta ühendust hooldusesindajaga.

Enne toote kasutamist

1. Loe kasutusjuhend põhjalikult läbi, et kõik juhised oleksid täiesti arusaadavad.
2. Veenduge, et lõikeosa oleks õigesti kinnitatud ja reguleeritud. Vt jaotist Lõikeosa kontrollimine Ik 139
3. Kontrolli ölitaset ja vajadusel lisa mootoriöli. Vt jaotist Kontrollige ölitaset Ik 139.
4. Täitke kütusepaak. Vt jaotist Kütuse tankimine () Ik 137.

Kütuse tankimine ()

Võimaluse korral kasutage keskkonnasäästlikku bensiini / alkülaatbensiini. Kui keskkonnasäästlik või alkülaatbensiin pole saadaval, kasutage kvaliteetset pliivaba bensiini või pliibensiini, mille oktaaniarv on vähemalt 90.

ETTEVAATUST: Ärge kasutage bensiini, mille oktaaniarv on alla 90 RON (87 AKI). See vöib seadet kahjustada.

1. Surve vabastamiseks avage kütusepaagi kork aeglaselt.
2. Lisage kütust aeglaselt kütusenõust. Mahavalgumise korral eemaldage osa kütust lapiga ja laske ülejäänul ära kuivada.
3. Puhastage kütusepaagi korgi ümbrus.
4. Keerake kütusepaagi kork korralikult kinni. Kütusepaagi korgi lötv kinnitus põhjustab tuleohtu.
5. Enne käivitamist viige toode vähemalt 3 m kaugusele kohast, kus toimus kütusepaagi täitmine.

Lõikamiskõrguse reguleerimine

Lõikamiskõrgust saab seadistada kuuele erinevale kõrgusele.

1. Lõikamiskõrguse vähendamiseks tõmmake lõikamiskõrguse hooba tagasisuunas.
2. Lõikamiskõrguse suurendamiseks lükake lõikamiskõrguse hooba edasisuunas. (Joon. 28)

ETTEVAATUST: Ärge seadistage lõikamiskõrgust liiga madalaks. Kui muru pole tasane, võivad lõiketerad puutuda vastu maad.

Toote käivitamine

- Veenduge, et süütejuhe ja süüteküünal oleksid omavahel ühendatud.

Käsitsi käivitamine (LC 247, LC 247S, LC 253S, LC 347V, LC 353V)

1. Olge toote taga.
2. Hoidke mootori pidurikäepidet juhtraua vastas. (Joon. 29)
3. Hoidke starteri nööri käepidet paremas käes.
4. Tõmmake starteri nööri väljasuunas, kuni tunnete vastujõudu.
5. Tõmmake hooga, nii et mootor käivitub.

HOIATUS: Käivitusnööri ei tohi kerida käe ümber.

Elektriline käivitamine (LC 347VE, LC 353VE)

1. Veenduge, et aku oleks laetud. Vt jaotist Aku esmakordne kasutamine Ik 140.
2. Kinnitage aku mootori külge. Aku on kohale lukustunud, kui kuulete klõpsatust. (Joon. 30)
3. Seisa toote taga ja hoia mootori pidurikäepidet (A) juhtraua vastas. (Joon. 31)
4. Vajuta ja hoia elektrilise käivituse nuppu (B) all 3–5 sekundit. Mootor käivitub.

Märkus: Kui mootor ei käivitu, oodake üks minut ja proovige toode uuesti käivitada.

Veo kasutamine ratastel

• Veo käepidemega mudelite puhul tömba veo käepidet ülemise käepideme suunas. (Joon. 32)
• Kiiruse regulaatoriga mudelite puhul liiguta kiiruse regulaatori hooba kiiruse suurendamiseks ettepoole ja kiiruse vähendamiseks tahapoole. (Joon. 33)
• Enne seadme tagasisuunas tömbamist vabastage vedu ja lükake seadet umbes 10 cm edasisuunas.
• Veo vabastamiseks vabastage veo käepide näiteks siis, kui lähenete takistusele.

Toote seiskamine

- Mootori seiskamiseks vabastage mootoripiduri käepide.

Aku eemaldamine (LC 347VE & LC 353VE)

Mootori juhusliku käivitumise ennetamiseks tuleb aku eemaldada, kui toodet ei kasutata.

- Vajuta lukustusnuppu (A) ja tömba aku otse välja. (Joon. 34)

Hea tulemuse saavutamiseks

• Kasutage vahedat lõiketera. Nüri tera annab ebaühtlase tulemuse ja muru lõigatud osa muutub kollaseks. Terav lõiketera on nüri teraga võrreldes energiasäästlikum.
• Lõigake kuni pool muru pikkusest. Niitke kõigepealt kõrgele reguleeritud lõikamiskõrgusega. Vaadake tulemust ja seadistage lõikamiskõrgus soovitud madalamale tasemele. Kui muru on väga pikk, sõitke aeglaselt ja vajadusel niitke kaks korda.
• Niitke iga kord erinevas suunas, et ära hoida triipude tekkimist murule.
• Hoidke lõikamiskate puhtana. Lõikamiskatte siseküljele kogunevad rohujäägid ja mustus võivad lõikamise tõhusust vähendada. Vt jaotist Lõikekorpuse sisepinnapuhastamine lk 139.

Hooldamine

Sissejuhatus

HOIATUS: Enne seadme hooldamist lugege põhjalikult läbi ohutust puudutav peatükk.

Seadme hooldamiseks ja remontimiseks on vaja erioskusi. Tagame asjatundliku remondi- ja hooldustöö. Kui edasimüüjal, kellelt toote ostsite, pole hooldustöökoda, küsige neilt teavet lähima hooldustöökoja kohta.

Lisateavet vt www.husqvarna.com.

Hooldusskeem

ETTEVAATUST: Toote kallutamisel veendu, et öhufilter oleks üleval, mitte vastu maad. Mootori kahjustamise oht.

ETTEVAATUST: Elektrilise käivitusega mudelite puhul eemalda alati aku enne toote hooldamist, remontimist või puhastamist.

Hooldusintervallide arvutamisel on aluseks võetud toote igapäevane kasutamine. Intervallid muutuvad, kui toodet igapäevaselt ei kasutata.

Tärniga (*) tähistatud hooldustööde kohta leiate juhised peatükist Hooldamine lk 138.

Hooldamine Üks kord	päevas	Iga kuu Iga	hooajal
Tee üldkontroll X
Kontrolli ölitaset X
Ölivahetus (esmalt pärast 5 töötundi, seejärel iga 50 töötunni järel) ^85			X
Toote puhastamine X
Kontrolli lõikevarustust X
Kontrolli lõikekorpust * X
Kontrolli mootori pidurikäepidet * X
Kontrolli summutit * X
Kontrolli süüteküünalt. Vajaduse korral vaheta süüteküünal välja või puhasta seda.			X
Kontrolli õhufiltrit X
Puhasta õhufilter ^86		X
Vaheta õhufilter X
Kontrolli kütusesüsteemi X
Puhasta silindri jahutusribid. X
Kontrolli ja reguleeri siduritrossi. (LC 247S, LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE)			X

Üldülevaatuse läbiviimine

- Veenduge, et köik toote mutrid ja kruvid oleksid korralikult kinni pingutatud.

• Eemaldage lehed, muru ja pori harja abil.
• Veenduge, et mootori peal asuv õhuvõtuava oleks takistustest vaba.
• Ärge kasutage seadme puhastamiseks survepesurit.
• Kui kasutate toote puhastamiseks vett, ärge suunake vett otse mootorile.

Lõikekorpuse sisepinnapuhastamine

1. Tühjendage kütusepaak.
2. Asetage toode külili nii, et summuti jääb allapoole.

ETTEVAATUST: Kui toode on asetatud selliselt, et öhufilter jääb allapoole, vöib mootor kahjustada saada.

1. Loputage lõikekorpuse sisepinda veega.

Lõikeosa kontrollimine

HOIATUS: Tahtmatu käivitamise ärahoidmiseks eemaldage süüteküünlalt süütejuhe.

HOIATUS: Lõikeosa hooldamisel kandke kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

1. Kontrollige lõikeosa kahjustuste ja mõrade suhtes. Kahjustatud lõikeosa tuleb alati välja vahetada.
2. Kontrollige, kas lõiketera on kahjustatud või nüri.

Märkus: Teritamise järel tuleb lõiketera tasakaalustada. Lõiketera teritamine, asendamine ja tasakaalustamine usaldage hooldustehnikule. Kui toode põrkub vastu eset, mis põhjustab toote seiskumise, vahetage välja kahjustatud lõiketera. Laske hoolduskeskuses hinnata, kas tera saab teritada või tuleb see välja vahetada.

Lõiketera vahetamine

1. Lukustage lõiketera mõne puuklotsiga. (Joon. 35)
2. Eemaldage lõiketera polt ja vedruseib.
3. Eemaldage lõiketera.
4. Eemaldage lõiketera tugi ja polt ning kontrollige, kas esineb kahjustusi.

5. Kontrollige mootori völli ja veenduge, et see poleks väändunud.

6. Uue lõiketera kinnitamisel suunake nurksed otsad lõikekorpuse poole. (Joon. 36)

7. Veenduge, et lõiketera ja mootori võlli kese oleksid kohakuti.
8. Lukustage lõiketera mõne puuklotsiga. Kinnitage vedruseib ning pingutage polti ja seibi momendiga 70 Nm. (Joon. 37)
9. Keerake tera käega, veendumaks, et see pöörleb vabalt.

HOIATUS: Kasutage tugevaid kindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

1. Tera katsetamiseks käivitage toode. Kui tera on valesti kinnitatud, siis toode vibreerib ja niitmistulemus pole rahuldav.

Kontrollige ölitaset

ETTEVAATUST: Liiga madal ölitase vöib mootorit kahjustada. Enne toote käivitamist kontrollige ölitaset.

1. Asetage toode tasasele pinnale.
2. Eemaldage õlipaagi kork koos selle küljes oleva mõõtevardaga.
3. Puhastage möötevarras ölist.
4. Lükake mõõtevarras täies pikkuses õlipaaki.

a) Ärge kinnitage ölipaagi korki tootele külge LC 247, LC 247S.
b) Kinnitage ölipaagi kork tootele külge LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE.

1. Eemaldage ölipaagi kork ja mõõtevarras.
2. Vaadake möötevardalt ölitaset.
3. Kui õlitase on madal, lisage mootoriõli ja kontrollige õlitaset uuesti. (Joon. 38)

Märkus: Kasutage mahaminemise vältimiseks lehtrit.

1. Kui õlitase on õige, paigaldage õlipaagi kork.

Mootoriõli vahetamine

HOIATUS: Vahetult pärast mootori seiskumist on mootoriöli väga kuum. Enne mootoriöli väljutamist laske mootoril maha jahtuda. Kui mootoriöli satub nahale, puhastage piirkond vee ja seebiga.

(Joon. 39)

1. Laske tootel töötada, kuni kütusepaak on tühi.
2. Eemaldage süüteküunlalt süütejuhe.

3. Eemaldage õlipaagi kork koos selle küljes oleva mõõtevardaga.

4. Asetage toote alla mõni mahuti, kuhu mootoriõli saaks valguda.

5. Kallutage toodet või tühjendage õlipaak õlipumba abil (lisatarvik) mootoriõlist.
6. Lisage jaotises Tehnilised andmed Ik 143 soovitatud tüüpi uut mootoriöli.
7. Kontrollige ölitaset. Vt jaotist Kontrollige ölitaset Ik 139.
8. Kui õlitase on õige, paigaldage õlipaagi kork.

HOIATUS: Kahjustatud aku vähendab toote ohutust. Kasutage tootja heakskiidetud akut.

Aku toidab elektrilist starterit ja toimib ohutusseadisena, et takistada juhuslikku käivitumist. Kui te toodet ei kasuta ja kui jätate selle järelevalveta, eemaldage aku.

Aku esmakordne kasutamine

ETTEVAATUST: Akul ei tohi lasta tühjeneda. Kui aku tühjeneb, võib see akut kahjustada.

Aku tuleb enne esimest kasutust täis laadida.

1. Ühendage akulaadija akuga, vt jaotist Aku laadimine Ik 140.
2. Oodake, kuni süttib vähemalt üks roheline LED-tuli.
3. Kinnitage aku mootori külge, vt jaotist Elektriline käivitamine (LC 347VE, LC 353VE) Ik 137.

Aku laadimine

Kui akul põleb ainult 1 või 0 märgutuld, tuleb akut laadida. Tühi aku on täielikult laetud 2 tunniga. Aku lühemat aega laadimine ei kahjusta akut.

1. Ühendage akulaadija akuga. (Joon. 40)
2. Ühendage akulaadija 100–240 V, 50–60 Hz vooluvõrku.
3. Eemaldage laadija esmalt vooluvõrgust, seejärel eemaldage laadija aku küljest.

Aku laadimise olek

Aku LED-näidik	Status (Olek)
LED 1 vilgub punaselt. 1–9%
LED 1 on pidevalt punane. 10–32%
LED 1 on roheline ja LED 2 on punane.	33–54%
LED 1 ja 2 on rohelised ning LED 3 on punane.	55–77%

Aku LED-näidik Status (Olek)
LED 1, 2 ja 3 on rohelised ning LED 4 on punane.	78–100%

Akulaadija märgutuli Status (Olek)

Püsivalt põlev punane tuli Aku laeb.

Püsivalt põlev roheline tuli Aku on laetud.

Süütekünla kontrollimine

ETTEVAATUST: Kasutage alati soovitatud tüüpi süüteküünalt. Vale tüüpi süüteküünal vöib toodet kahjustada.

• Kontrollige süüteküünalt, kui mootori võimsus on madal, mootor ei käivitu kergesti või ei tööta tühikäigul korralikult.
• Süüteküünla elektroodidele võõrainete kogunemise ohu vähendamiseks täitke järgmisi juhiseid.
  a) Veenduge, et tühikäigu pöörete arv on öigesti seadistatud.
  b) Veenduge, et kütusesegu oleks öige.
  c) Veenduge, et öhufilter oleks puhas.
• Kui süüteküunal on määrdunud, puhastage see ja kontrollige, kas elektroodide vahe on öige, vt jaotist Tehnilised andmed lk 143. (Joon. 41)
• Vajaduse korral vahetage süüteküünal välja.

Öhufilter

Määrdunud õhufilter võib põhjustada mootorikahjustusi või põhjustada mootori valesti töötamist. Tolmuste tingimuste korral tehke õhufiltri hooldustöid sagedamini. Vt jaotisest Hooldusskeem Ik 138 lisateavet, millal vahetada õhufiltrit.

Märkus: Kahjustatud öhufilter tuleb alati välja vahetada.

Toote (LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE) õhufiltri eemaldamine ja paigaldamine

HOIATUS: Kasuta kaitsekindaid.

1. Ava klambrid õhufiltri kattel.
2. Eemalda mootorilt ettevaatlikult õhufitri kate (A).
3. Eemalda õhufilter (B). (Joon. 42)

4. Veendu, et öhufiltril poleks kahjustusi. Vahetage kahjustatud öhufilter välja.

5. Puhasta ja kontrolli õhufiltrit. Vt jaotist õhufiltri puhastamine Ik 141.

6. Paigalda vastupidises järjestuses.

Õhufiltri puhastamine

Määrdunud õhufilter võib põhjustada mootorikahjustusi või põhjustada mootori valesti töötamist. Tolmuste tingimuste korral tehke õhupuhasti hooldustöid sagedamini.

Vt jaotisest Hooldusskeem Ik 138 lisateavet, millal vahetada õhufiltrit.

1. Eemaldage õhufiltri kate ja filter.
2. Puhastage filtrit, koputades seda vastu tasast pinda. Ärge kunagi kasutage filtri puhastamiseks suruõhku või petrooleumi sisaldavat lahustit.

Märkus: Pikka aega kasutuses olnud õhufiltreid ei saa täielikult puhastada. Vahetage õhufiltrit regulaarselt. Kahjustatud õhufilter tuleb alati vahetada.

1. Kui panete õhufiltrit kokku, siis veenduge, et on tihedasti vastu filtrihoidikut.

Kütusesüsteemi kontrollimine

• Kontrollige kütusepaagi korki ja selle tihendit kahjustuste suhtes.
• Kontrollige kütusevoolikut lekete suhtes. Kahjustatud kütusevoolik laske hooldustöökojas välja vahetada.

Kütusepaagi tühjendamine

1. Asetage kütusepaagi alla mahuti.
2. Eemaldage kütusepaagi kork.
3. Lükake kütusevooliku voolikuklambrid vastu karburaatorit.
4. Eemaldage karburaatorilt kütusevoolik.
5. Sisestage kütusepaagi voolik mahutisse ja eemaldage voolikuklambrid.
6. Kallutage toodet, et kütus valguks kogumisanumasse.

Kütusefiltri vahetamine

HOIATUS: Kasutage kaitsekindaid.

1. Tühjendage kütusepaak.
2. Suunake voolikuklambrid kütusepaagist eemale. (Joon. 43)
3. Eemaldage kütusevoolik kütusepaagist. Väike kogus kütust vöib lekkida. (Joon. 44)
4. Eemaldage kütusefilter kütusepaagist. (Joon. 45)
5. Paigaldage kütusepaaki uus kütusefilter.
6. Ühendage kütusevoolik kütusepaagiga.
7. Asetage voolikuklamber vastu kütusepaaki oma kohale.

Siduritrossi reguleerimine (LC 247S, LC 253S)

Kui vedu tundub aeglane, tuleb siduritrossi reguleerida.

1. Veokiiruse suurendamiseks keerake reguleerimiskruvi vastupäeva.

Märkus: Kui vedu on sisse lülitatud siis, kui te veo käepidet ei tömba, tuleb trossi pikendada.

1. Trossi pikendamiseks ja veokiiruse vähendamiseks keerake reguleerimiskruvi päripäeva. (Joon. 46)

Kui vedu on aeglane ka pärast reguleerimist, laske hooldustöökojas veorihm välja vahetada.

Reguleeritava kiiruse siduritrossi reguleerimine (LC 347V, LC 347VE, LC 353V, LC 353VE)

Kui mootori käivitamisel ei saa rakendada köige aeglasemat kiirust, tuleb kiiruse regulaatorit seadistada.

1. Veokiiruse suurendamiseks keerake reguleerimiskruvi vastupäeva.

Märkus: Kui vedu on sisse lülitatud siis, kui te kiiruse regulaatorit ei käsitse, tuleb trossi pikendada.

1. Trossi pikendamiseks ja veokiiruse vähendamiseks keerake reguleerimiskruvi päripäeva. (Joon. 46)

Kui vedu on aeglane ka pärast reguleerimist, laske hooldustöökojas veorihm välja vahetada.

Mootori törkeotsing

Probleem Võimalik põhjus Lahendus
Mootor ei käivitu. Süütejuhe pole	õigesti ühendatud. Ühendage süütejuhe	süüteküunlaga.
	Kütusepaak on tühi. Täitke kütusepaak öiget tüüpi kütusega.
	Kütus on vana. Tühjendage kütusepaak ja karburaator. Täitke uue bensiniga.
	Karburaatoris või kütusevoolikus on mustus.	Puhastage karburaator ja/või kütusevoo- lik.
	Süüteküunal on kahjustatud. Reguleerige elektroodide vahet, puhas- tage või vahetage välja süüteküunal.
	Süütekünlal on kütus. Puhastage süüteküünal.
Mootor ei seisku. Seiskamisme	hhanism ei tööta korralikult. Lahutage süüte	küünla süütejuhe. Laske toode remontida volitatud hooldustööko- jas.
Mootor ei tööta sujuvalt. Süütejuhe pole	õigesti ühendatud. Ühendage süütejuhe süüteküunlaga.
	Kütusevoolikus on mustus või kütus on otsa saanud.	Puhastage kütusevoolik. Lisage kütuse- paaki öiget liiki kütust.
	Kütusepaagi kork on ummistunud. Puhastage kütusepaagi kork.
	Kütusesüsteemis on vesi või mustus. Tühjendage kütusepaak. Lisage kütuse- paaki öiget liiki kütust.
	Öhufilter on määrdunud. Puhastage öhufil ter.
	Karburaatorit tuleb reguleerida. Laske hooldusesinduses karburaatorit reguleerida.
Mootor läheb liiga kuumaks. Mootoriöli tase on liiga madal. Lisage mootoriöli.
			Öhuvool pole piisav. Puhastage öhufilter ja öhufiltri korpus.
			Karburaatorit tuleb reguleerida. Laske hooldusesinduses karburaatorit reguleerida.
Kui mootor töötab suurel kiiru- sel, hakkab see töötakte vahel jätma.	Süüteküünla elektroodide vahe on liiga väike.	Reguleerige elektroodide vahet.
Normaalkoormuse korral kos- tub mootorist ebatavalist heli.	Kasutatakse valet tüüpi bensiini. Tühjendage kütusepaak ja karburaator. Täitke uue bensiniga. Vt jaotisest Kü- tusesüsteemi kontrollimine Ik 141. Pro- bleemi püsimise korral pöörduge hool- dustöökotta.
Mootor ei tööta tühikäigukiiru- sel sujuvalt.	Süüteküunal on määrdunud, kahjustatud või elektroodide vahe on liga suur.	Reguleerige elektroodi vahet või asenda- ge süüteküunal.
	Karburaatorit tuleb reguleerida. Reguleerige karburaatorit.
	Öhufilter on määrdunud. Puhastage öhufil ter.

Transportimine, hoiulepanek ja utiliseerimine

Transportimine ja hoiustamine

• Toote ja kütuse transportimisel ning hoiustamisel veenduge, et puuduvad lekked ja aurud. Elektriseadmetest või boileritest pärit sädemed ja lahtine leek võivad põhjustada tulekahju.
• Kütuse transportimiseks ja hoiustamiseks kasutage heakskiidetud mahuteid.
• Toote pikaks ajaks hoiule panemisel tühjendage eelnevalt kütusepaak. Körvaldage kütus spetsiaalses jäätmejaamas.
• Transportimisel kinnitage toode ohutult, et ära hoida kahjustusi ja önnetusi.
• Hoidke toodet lukustatud kohas, kus sellele ei pääse juurde lapsed ega volitamata isikud.
• Hoidke toodet kuivas kohas, mis ei külmu.

Aku ja laadija transportimine ning hoiustamine

• Ära eemalda akut enne, kuni toode on paigal ja jahtunud. Aku eemaldamiseks hoia all aku ülaosas asuvat nuppu ja eemalda see pesast.
• Kui hoiustamisaeg on pikem kui 30 päeva, lae akut seni, kuni sellel on rohkem kui kolm rohelist tuld.

• Aku kahjustamise vältimiseks laadi akut iga kolme kuu tagant.

• Akut ja akulaadija hoiustamistemperatuur on vahemikus 5 °C kuni 40 °C. Kõrgem temperatuur või kõrge temperatuuriga allikad, näiteks tuli, võivad akut kahjustada.

• Ärge võtke patareid lahti.
• Akut ei tohi kasta vette. Hoia akut kuivas ja jahedas kohas, kus on tagatud hea ventilatsioon.
• Kui aku eritab töö, hoiustamise või laadimise ajal lõhna, on kuum või deformeerub kuumuse tõttu, siis eemalda aku ja ära seda rohkem kasuta.
• Kahjustuste vältimiseks veendu, et aku või akulaadija on transportimise ajal kinnitatud.
• Veendu, et akulaadija ei muutuks liiga kuumaks.

Körvaldamine

• Järgige kohalikke jäätmekäitluseeskirju ja kehtivaid seadusi.
• Kemikaalid (nt mootoriöli ja jahutusvedelik) körvaldage hoolduskeskuses või spetsiaalses jäätmejaamas.
• Kui toodet enam ei kasutata, toimetage see Husqvarna edasimüüjale või kõrvaldage see taaskasutuskeskuses.
• Kõrvaldage aku hooldustöökojas või toimetage see spetsiaalsesse kasutatud akude kogumispunkti.

Tehnilised andmed

	LC 247 LC 247S LC 253S
Mootor
Kaubamärk Husqvarna Husqvarna Husqvarna
Mudel HS 139A HS 139A HS 166A
Mootori tüüp Üks silinder, neljatak-tiline, jõustatudÖhkjahutus, OHV		Üks silinder, neljatak-tiline, jõustatudÖhkjahutus, OHV	Üks silinder, neljatak-tiline, jõustatudÖhkjahutus, OHV
Silindrimaht, cm ^3	139 139 166
Mootori pöörlemissagedus – nimisagedus, p/min	2900/min 2900/min 2900/min
Mootori nimivõimsus, kW ^87	2,2 2,2 2,75
Süütesüsteem
Süüteküünal Husqvarna HQT-7 Husqvarna HQT-7	TQT-7 Husqvarna HQT-7
Elektroodi vahe, mm 0,7–0,8 0,7–0,8 0,7–0,8
Kütuse- ja määrimissüsteem
Mootori määrimistüüp Pritse Pritse Pritse
Kütusepaagi maht, I 0,9 0,9 1
Õlipaagi maht, liitrit 0,5 0,5 0,5
Mootoriõli ^88	Husqvarna SAE30, Husqvarna SAE5W-30 sünteetiline,Husqvarna SAE10W-40	Husqvarna SAE30, Husqvarna SAE5W-30 sünteetiline,Husqvarna SAE10W-40	Husqvarna SAE30, Husqvarna SAE5W-30 sünteetiline,Husqvarna SAE10W-40
Kaal
Tühjade paakidega, kg 27,5 29,5 31,5
Müratasemed ^89
Helivõimsuse tase, mõõdetud dB(A) 95 95 97
Helivõimsuse tase, garanteeritud LWA dB(A) 96 96 98
Helitasemed ^90
Helirõhutase kasutaja kõrva juures, dB(A)	84 84 87
Vibratsioonitase ^91
Ülemise käepideme vibratsioon, m/s ^2	2,7 2,7 3,9
Lõikekorpus
Lõikekõrgus, mm	20-75 20-75 20-75
Lõikelaius, mm	470	470	530
Lõikesüsteem	Kogumine / BioC-lip®/ tagant väljuta-mine	Kogumine / BioC-lip®/ tagant väljuta-mine	Kogumine / BioC-lip®/ tagant väljuta-mine
Lõiketera – standardne	Kogumine5882755-10	Kogumine5882755-10	Kogumine5797972-10
Lõiketera – lisatarvik	Multš 5882757-10	Multš 5882757-10	Multš 5889039-10
Rohukoguri maht, I	55 55 60
Ajam
Iseliikumiskiirus, km/h	–	4	4
Käivitussüsteem
Elektriline käiviti Ei Ei Ei
Aku - - -

	LC 347V LC 347VE	LC 353V LC 353VE
Mootor
Kaubamärk Husqvarna Husqvarna Husqvarna Husqvarna	Jusqvarna Husqvarna
Mudel HS 166A HS 166AE HS 166A HS 166AE	Jusqvarna Husqvarna
Mootori tüüp Üks silinder, nel-	jataktiline, jõusta-tudÖhkjahutus, OHV	Üks silinder, nel-jataktiline, jõusta-tudÖhkjahutus, OHV	Üks silinder, nel-jataktiline, jõusta-tudÖhkjahutus, OHV	Üks silinder, nel-jataktiline, jõusta-tudÖhkjahutus, OHV
Silindrimaht, cm3	166 166 166 166
Mootori pöörlemissagedus – nimisa-gedus, p/min	2900/min 2900/min	2900/min 2900/min
Mootori nimivõimsus, kW92	2,75	2,75	2,75	2,75
Süütesüsteem
Süüteküünal Husqvarna	HQT-7	HusqvarnaHQT-7	HusqvarnaHQT-7	HusqvarnaHQT-7
Elektroodi vahe, mm	0,7–0,8	0,7–0,8	0,7–0,8	0,7–0,8
Kütuse- ja määrimissüsteem
Mootori määrimistüüp	Pritse	Pritse	Pritse	Pritse
Kütusepaagi maht, l	1,0	0,9	1,0	0,9
Ölipaagi maht, liitrit	0,5	0,5	0,5	0,5
Mootoriöli93	Husqvarna SAE 30, Husqvarna SAE 5W-30 sün-teetiline, Husq-varna SAE 10W-40	Husqvarna SAE 30, Husqvarna SAE 5W-30 sün-teetiline, Husq-varna SAE 10W-40	Husqvarna SAE 30, Husqvarna SAE 5W-30 sün-teetiline, Husq-varna SAE 10W-40	Husqvarna SAE 30, Husquarna SAE 5W-30 sün-teetiline, Husq-varna SAE 10W-40
Kaal
Tühjade paakidega, kg 30,5 31,5 32,0	33,0
Müratasemed94
Helivõimsuse tase, mõõdetud dB(A) 95	95 97 97
Helivõimsuse tase, garanteeritud LWA dB(A)	96 96 98 98
Helitasemed95
Helirõhutase kasutaja kõrva juures, dB(A)	86 86 87 87
Vibratsioonitase96
Ülemise käepideme vibratsioon, m/s2	3,5 3,5 3,9 3,9
Lõikekorpus
Lõikekõrgus, mm 20-75 20-75 20-75 20-75
Lõikelaius, mm 470 470 530 530
Lõikesüsteem Kogumine / BioC-lip®/ tagant välju-tamine	Kogumine / BioC-lip®/ tagant välju-tamine	Kogumine / BioC-lip®/ tagant välju-tamine	Kogumine / BioC-lip®/ tagant välju-tamine
Lõiketera - standardne Kogumine	5882755-10	Kogumine5882755-10	Kogumine5797972-10	Kogumine5797972-10
Lõiketera - lisatarvik Multš	5882757-10	Multš5882757-10	Multš5889039-10	Multš5889039-10
Rohukoguri maht, I 55 55 60 60
Ajam
Iseliikumiskiirus, km/h	2,8-5,0	2,8-5,0	2,8-5,0	2,8-5,0
Käivitussüsteem
Elektriline käiviti	Ei	Jah	Ei	Jah
Aku	- Liitium-ioonaku,	10,8 V / 21,6 Wh	- Liitium-ioonaku,	10,8 V / 21,6 Wh

Vastavusdeklaratsioon

EÜ vastavusdeklaratsioon

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab ainuvastutusel, et toode:

Kirjeldus Muruniiduk
Kaubamärk Husqvarna
Tüüp/mudel LC 247, LC 247S, LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE
Identifitseerimine Seerianumbrid alates 2022. aastast

vastab täielikult järgmistele EÜ direktiividele ja määrustele:

Määrus Kirjeldus
2006/42/EÜ „masinadirektiiv“
2014/30/EL „elektromagnetilise ühilduvuse direktiiv“
2000/14/EÜ „seadmete müra kohta käiv direktiiv“
2011/65/EL „elektri- ja elektroonikaseadmetes teatavate ohtlike ainete kasutamise piiramise direktiiv“

ja et kohalduvad järgmised standardid ja/või tehnilised spetsifikatsioonid: EN ISO 5395-1:2013+A1:2018, EN ISO 5395-2:2013+A1:2016+A2:2017, EN ISO 12100:2010, EN ISO 14982:2009, EN IEC 63000:2018

Teavitatud asutus: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden kinnitab vastavust nõukogu direktiivile 2000/14/EÜ, vastavushindamise menetlus: lisa VI.

Lisateavet mürataseme kohta vt Tehnilised andmed Ik 143.

Huskvarna, 2022-10-03

$$ \Delta \cdot 2 m $$

Claes Losdal, aiandustoodete arendusdirektor, Husqvarna AB

Tehnilise dokumentatsiooni eest vastutaja

Sisällys

Johdanto.... 148

Turvallisuus....149

Asentaminen....152

Käyttö....153

Huolto.... 154
