Prekės ženklas	Husqvarna
Modelis	LC 353VE
Produkto tipas	Šiluminė vejapjovė su elektriniu užvedimu
Pjovimo plotis	530 mm
Pjovimo aukštis	20-75 mm, reguliuojamas 6 lygiuose
Surinkimo krepšio talpa	60 L
Svoris (tušti bakai)	33 kg
Variklio tipas	Vieno cilindro 4 taktų, oro aušinimas, OHV
Darbinis tūris	166 cm³
Variklio vardinė galia	2,75 kW
Važiavimo greitis	2,8-5,0 km/h (kintamasis)
Kuro bako talpa	0,9 L
Alyvos bako talpa	0,5 L
Rekomenduojama variklio alyva	Husqvarna SAE 30, SAE 5W-30 sintetinė arba SAE 10W-40
Žvakė	Husqvarna HQT-7, tarpas 0,7-0,8 mm
Pjovimo sistema	Surinkimas, mulčiavimas (BioClip®) arba galinis išmetimas
Užvedimas	Elektrinis (mygtukas) su Li-Ion baterija 10,8 V / 21,6 Wh
Garantuotas garso galios lygis	98 dB(A)
Vibracija (viršutinė rankena)	3,9 m/s²
Pagrindinės funkcijos	Žolės pjovimas, mulčiavimas, galinis išmetimas, elektrinis užvedimas, kintamoji pavara
Priežiūra	Reguliarūs valymai, alyvos keitimas kas 50 val., peilio galandimas
Saugumas	Variklio stabdžio rankena, pjovimo dangtis, duslintuvas, saugos baterija

Dažnai užduodami klausimai - LC 353VE HUSQVARNA

Kaip užvesti vejapjovę LC 353VE?

Įsitikinkite, kad baterija įkrauta ir sumontuota. Laikykite variklio stabdžio rankeną prie vairo, tada paspauskite elektrinio užvedimo mygtuką 3–5 sekundes. Jei variklis neužsiveda, palaukite 1 minutę prieš bandydami dar kartą.

Kaip nustatyti pjovimo aukštį?

Naudokite pjovimo aukščio svirtį, esančią ant dangčio. Stumkite ją atgal, kad nuleistumėte vejapjovę (trumpesnis pjovimas), ir į priekį, kad pakeltumėte. Galimos 6 padėtys, nuo 20 iki 75 mm.

Kaip naudoti mulčiavimo režimą?

Išimkite surinkimo krepšį ir sumontuokite mulčiavimo rinkinį (užtūrą ir specialų peilį). Įdėkite užtūrą į išmetimo kanalą ir pakeiskite standartinį peilį pateiktu smulkinimo peiliu. Mulčiavimas smulkina žolę ir palieka ją vietoje kaip trąšą.

Kaip išvalyti vejapjovę?

Po naudojimo nuvalykite išorę šepečiu. Pjovimo dangčio vidų ištuštinkite kuro baką, pakreipkite vejapjovę į šoną (duslintuvu į apačią) ir nuplaukite vandeniu. Nepurkškite vandens tiesiai ant variklio. Nenaudokite aukšto slėgio valiklio.

Kada ir kaip pakeisti variklio alyvą?

Pakeiskite alyvą po pirmųjų 5 naudojimo valandų, o vėliau kas 50 valandų. Paleiskite vejapjovę, kol kuro bakas bus tuščias, atjunkite uždegimo kabelį, išsukite alyvos kamštelį, pakreipkite prietaisą, kad išpiltumėte naudotą alyvą į indą, tada įpilkite SAE 30 alyvos (arba 5W-30 sintetinės) iki tinkamo lygio.

Kaip pakeisti peilį?

Atjunkite uždegimo kabelį. Užblokuokite peilį medine kaladėle. Nuimkite varžtą ir tarpinę. Įstatykite naują peilį ašmenimis nukreiptą į pjovimo dangtį. Priveržkite varžtą sukimo momentu 70 Nm. Patikrinkite, ar peilis laisvai sukasi.

Kaip prižiūrėti elektrinio užvedimo bateriją?

Išimkite bateriją, kai nenaudojate vejapjovės. Įkraukite ją prieš pirmąjį naudojimą ir jei ji silpna. Pilnas įkrovimas trunka apie 2 valandas. Laikykite bateriją sausoje vietoje nuo 5°C iki 40°C temperatūroje. Įkraukite ją kas 3 mėnesius, jei nenaudojama.

Kokios yra svarbios saugumo priemonės?

Perskaitykite vadovą. Dėvėkite uždarytus batus, ilgas kelnes ir, jei reikia, ausų apsaugas. Laikykite vaikus ir gyvūnus atokiau. Niekada nevejapjaukite nuolydžiu didesniu nei 15°. Išjunkite variklį prieš išvalydami ar keldami vejapjovę. Niekada nekiškite rankų prie besisukančio peilio.

Ką daryti, jei variklis neužsiveda?

Pirmiausia patikrinkite, ar baterija įkrauta (elektriniam užvedimui). Įsitikinkite, kad uždegimo kabelis prijungtas prie žvakės. Patikrinkite kuro ir alyvos lygius. Jei žvakė užteršta arba drėgna, išvalykite arba pakeiskite. Jei problema išlieka, žiūrėkite trikčių šalinimo lentelę instrukcijoje.

Kaip laikyti vejapjovę žiemą?

Ištuštinkite kuro baką į patvirtintą indą. Paleiskite variklį, kol jis sustos, kad išvalytumėte karbiuratorių. Išvalykite vejapjovę. Išimkite bateriją ir įkraukite, kol užsidegs daugiau nei 3 žali indikatoriai. Laikykite sausoje, nuo šalčio apsaugotoje vietoje, vaikams nepasiekiamoje vietoje.

NAUDOJIMO INSTRUKCIJA LC 353VE HUSQVARNA

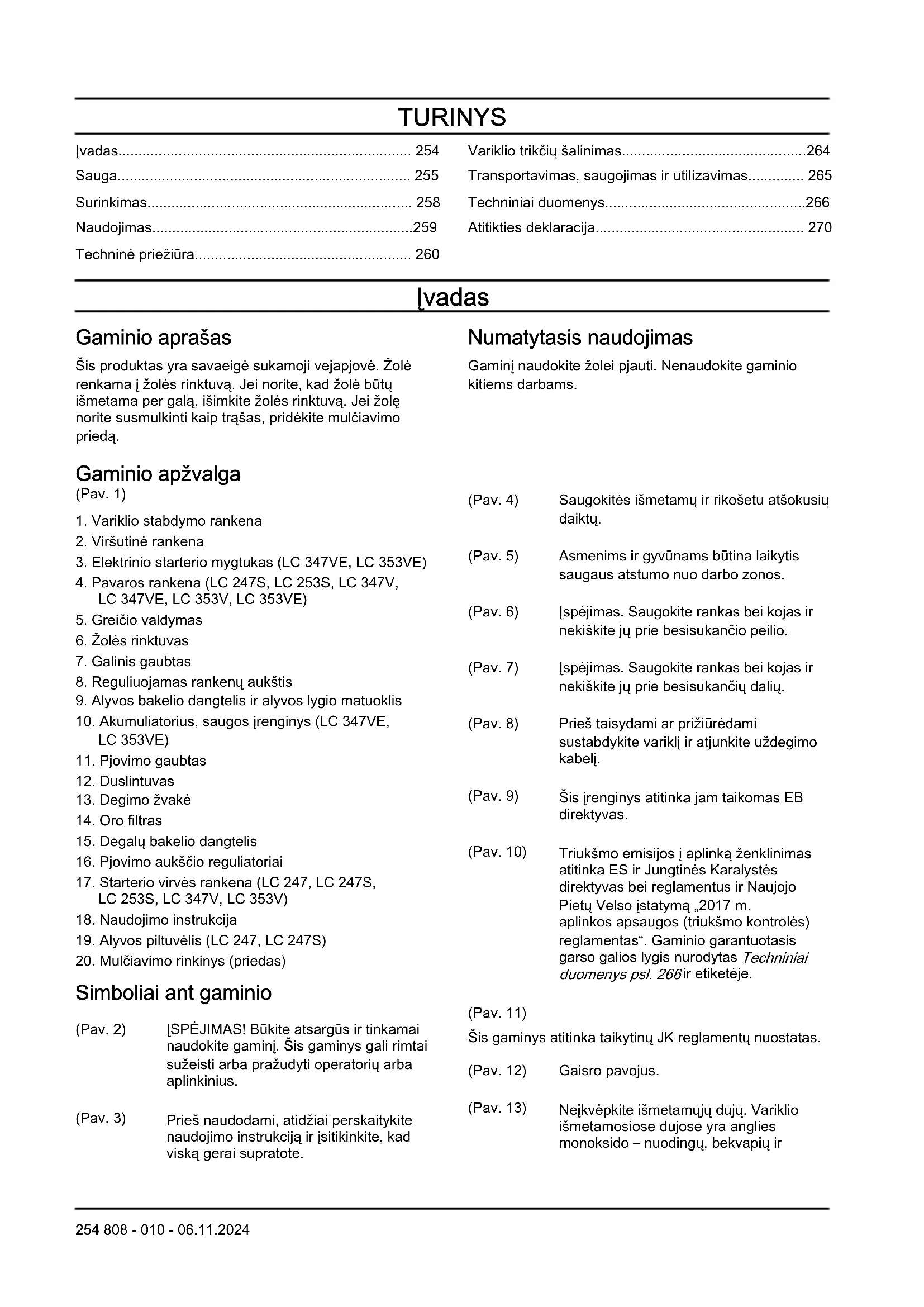

LT Operatoriaus vadovas 254-270

Įvadas.... 254 Sauga.... 255 Surinkimas.... 258 Naudojimas....259 Techninė priežiūra.... 260

Variklio trikčių šalinimas....264

Transportavimas, saugojimas ir utilizavimas.... 265

Techniniai duomenys....266

Atitikties deklaracija.... 270

Įvadas

Gaminio aprašas

Šis produktas yra savaeigė sukamoji vejapjovė. Žolė renkama į žolės rinktuvą. Jei norite, kad žolė būtų išmetama per galą, išimkite žolės rinktuvą. Jei žolę norite susmulkinti kaip trąšas, pridėkite mulčiavimo priedą.

Gaminio apžvalga

(Pav. 1)

1. Variklio stabdymo rankena
2. Viršutinė rankena
3. Elektrinio starterio mygtukas (LC 347VE, LC 353VE)
4. Pavaros rankena (LC 247S, LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE)
5. Greičio valdymas
6. Žolės rinktuvas
7. Galinis gaubtas
8. Reguliuojamas rankenų aukštis
9. Alyvos bakelio dangtelis ir alyvos lygio matuoklis
10. Akumuliatorius, saugos įrenginys (LC 347VE, LC 353VE)
11. Pjovimo gaubtas
12. Duslintuvas
13. Degimo žvakė
14. Oro filtras
15. Degalų bakelio dangtelis
16. Pjovimo aukščio reguliatoriai
17. Starterio virvės rankena (LC 247, LC 247S, LC 253S, LC 347V, LC 353V)
18. Naudojimo instrukcija
19. Alyvos piltuvėlis (LC 247, LC 247S)
20. Mulčiavimo rinkinys (priedas)

Simboliai ant gaminio

(Pav. 2) ĮSPĖJIMAS! Būkite atsargūs ir tinkamai naudokite gaminį. Šis gaminys gali rimtai sužeisti arba pražudyti operatorių arba aplinkinius.

(Pav. 3) Prieš naudodami, atidžiai perskaitykite naudojimo instrukciją ir įsitikinkite, kad viską gerai supratote.

Numatytasis naudojimas

Gaminį naudokite žolei pjauti. Nenaudokite gaminio kitiems darbams.

(Pav. 4) Saugokitės išmetamų ir rikošetu atšokusių daiktų. (Pav. 5) Asmenims ir gyvūnams būtina laikytis saugaus atstumo nuo darbo zonos. (Pav. 6) Įspėjimas. Saugokite rankas bei kojas ir nekiškite jų prie besisukančio peilio. (Pav. 7) Įspėjimas. Saugokite rankas bei kojas ir nekiškite jų prie besisukančių dalių. (Pav. 8) Prieš taisydami ar prižiūrėdami sustabdykite variklį ir atjunkite uždegimo kabelį. (Pav. 9) Šis įrenginys atitinka jam taikomas EB direktyvas. (Pav. 10) Triukšmo emisijos į aplinką ženklinimas atitinka ES ir Jungtinės Karalystės direktyvas bei reglamentus ir Naujojo Pietų Velso įstatymą „2017 m. aplinkos apsaugos (triukšmo kontrolės) reglamentas“. Gaminio garantuotasis garso galios lygis nurodytas Techniniai duomenys psl. 266 ir etiketėje. Šis gaminys atitinka taikytinų JK reglamentų nuostatas. (Pav. 12) Gaisro pavojus. (Pav. 13) Neįkvėpkite išmetamųjų dujų. Variklio išmetamosiose dujose yra anglies monoksido – nuodingų, bekvapių ir

(Pav. 11)

labai pavojingų dujų. Nepaleiskite variklio patalpose ar uždarose erdvėse.

(Pav. 14) Įkaitęs paviršius.

(Pav. 16) Pripilkite į variklį alyvos prieš paleisdami gaminį.

(Pav. 17) LC 247, LC 247S, LC 253S, LC 347V, LC 353V paleidimo procedūra: Variklio stabdymo rankeną pastumkite žemyn, tada patraukite starterio virvės rankeną.

(Pav. 18) LC 347VE, LC 353VE palei- dimo procedūra: Variklio stab- dymo rankeną pastumkite že- myn ir paspauskite užvedimo mygtuką.

(Pav. 15) Nuskaitomas kodas.

Pasižymėkite: Kiti ant gaminio pateikti simboliai (lipdukai) nurodo kitų komercinių teritorijų sertifikavimo reikalavimus.

„Euro V“ standartas

PERSPĖJIMAS: Variklio modifikavimas panaikina šio produkto ES tipo patvirtinimą.

Produkto pažeidimai

Mes neatsakome už mūsų gaminio sugadinimą, jei:

• gaminys netinkamai suremontuotas; • gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis; • gaminys turi kito gamintojo arba gamintojo nepatvirtintą priedą; • gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba jį suremontavo ne patvirtintas atstovas.

Sauga

Saugos ženklų reikšmės

Įspėjimai, perspėjimai ir pastabos yra skirti atkreipti dėmesį į ypač svarbias vadovo dalis.

PERSPĖJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba jei nesilaikoma vadove pateiktų nurodymų.

PASTABA: Naudojamas, kai kyla pavojus sugadinti gaminį, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma vadove pateiktų nurodymų.

Pasižymėkite: Naudojamas papildomai informacijai apie konkrečią situaciją pateikti.

Bendrieji saugos nurodymai

PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Netinkamai arba neatidžiai naudojant šis gaminys yra pavojingas. Jei nesilaikysite saugos nurodymų, kyla sužeidimų arba mirties pavojus.
• Šis gaminys veikdamas sukuria elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali trikdyti aktyviųjų arba pasyviųjų medicininių implantų veiklą. Kad sumažėtų sunkių ar mirtinų sužeidimų pavojus, medicininių implantų turintiems asmenims rekomenduojame prieš naudojant šį gaminį pasitarti su gydytoju ir implanto gamintoju.
• Visada elkitės atsargiai ir vadovaukitės sveiku protu. Jei tiksliai nežinote, kaip naudoti gaminį konkrečioje situacijoje, sustabdykite darbą ir prieš tęsdami darbą pasitarkite su „Husqvarna“ pardavimo atstovu.
• Atsiminkite, kad už nelaimingus atsitikimus, kurių metu nukentės asmenys ar turtas, bus atsakingas naudotojas.
• Rūpinkitės gaminio švara. Įsitikinkite, kad galite aiškiai perskaityti ženklus ir lipdukus.
• Neleiskite kitiems naudotis gaminiu, jei neįsitikinote, kad jie perskaitė ir suprato naudojimo instrukcijos turinį.
• Neleiskite gaminio naudoti vaikams.
• Pasirūpinkite, kad vaikai būtų toliau nuo darbo zonos. Būtina nuolatinė atsakingo suaugusiojo priežiūra.
• Neleiskite gaminio naudoti su instrukcijomis nesusipažinusiems asmenims.
• Visada prižiūrėkite gaminį naudojantį fizinę arba protinę negalią turintį asmenį. Būtina nuolatinė atsakingo suaugusiojo priežiūra.
• Nedirbkite su gaminiu, jeigu esate pavargę, sergate arba esate apsvaigę alkoholio, narkotinių medžiagų ar vaistų. Tai neigiamai veikia jūsų regėjimą, nuovoką ar koordinaciją.
• Nenaudokite gaminio, jei jis yra pažeistas arba tinkamai neveikia.
• Nekeiskite gaminio ir nenaudokite jo, jei jį galėjo pakeisti kiti.
• Nekeiskite variklio greičio valdymo reguliavimo.

Sauga darbo vietoje

PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Prieš naudodami gaminį, nuo darbo zonos pašalinkite tokius objektus, kaip šakos, šakelės ir akmenys.
• Atsitrenkę į pjovimo įrangą objektai gali atšokti ir sužeisti asmenis bei sugadinti daiktus. Šalia esantiems asmenims ir gyvūnams būtina laikytis saugaus atstumo nuo gaminio.
• Gaminio niekuomet nenaudokite blogu oru, pvz., kai pakyla rūkas, lyja, pučia stiprus vėjas, stipriai šąla ir gali žaibuoti. Darbas gaminiu blogu oru arba drėgnose ar šlapiose vietose yra pavojingas. Blogu oru gali susidaryti pavojingos sąlygos, pvz., slidūs paviršiai.
• Saugokitės asmenų, daiktų ir tam tikrų situacijų, kurios gali neleisti saugiai naudoti gaminio.
• Saugokitės kliūčių, pvz., šaknų, akmenų, šakelių, duobių ir griovių. Aukštoje žolėje kliūtys gali būti nematomos.
• Gali būti pavojinga pjauti žolę įkalnėse. Nenaudokite gaminio, jei šlaitas yra statesnis nei 15°.
• Šlaitus pjaukite skersai. Nevažiuokite į viršų ir žemyn.
• Būkite atsargūs artėdami prie nematomų kampų ir daiktų, kurie užstoja vaizdą.

Darbo sauga

PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Gaminį naudokite tik vejai žolei pjauti. Neleidžiama jo naudoti kitoms užduotims atlikti.
• Naudokite asmenines apsaugines priemones. Žr. Asmeninės apsauginės priemonės psl. 256.
• Įsitikinkite, kad žinote, kaip greitai sustabdyti variklį nelaimės atveju.
• Niekada neužveskite variklio uždaroje erdvėje ar netoli degių medžiagų. Variklio išmetamosios dujos yra karštos, jose gali būti kibirkščių, kurios gali sukelti gaisrą.
• Nenaudokite gaminio, jei peilis nėra tinkamai uždengtas arba jei nėra uždėti kiti dangčiai. Netinkamai uždėtas peilis gali atsilaisvinti ir sužeisti.
• Užtikrinkite, kad peilis neatsitrenktų į tokius objektus kaip akmenys ir šaknys. Tai gali sugadinti peilį ir sulenkti variklio veleną. Sulenkta ašis sukelia didelę vibraciją ir kyla didžiulis pavojus, kad peilis atsilaisvins.
• Jei į peilį atsitrenkia objektas arba atsiranda vibracija, nedelsdami sustabdykite gaminį. Atjunkite uždegimo kabelį nuo uždegimo žvakės. Patikrinkite, ar gaminys neapgadintas. Pataisykite sugadintas dalis arba remonto darbus perleiskite įgaliotajam techninės priežiūros atstovui.
• Niekada neprijunkite variklio stabdžio rankenos prie rankenos visam laikui, kai variklis veikia.
• Padėkite gaminį ant stabilaus, plokščio paviršiaus ir paleiskite jį. Patikrinkite, ar peilis neliečia žemės ar kitų daiktų.
• Visada būkite už gaminio, kai jį naudojate.
• Prižiūrėkite, kad visi ratukai būtų ant žemės ir abi rankas laikykite ant rankenos, kai naudojate gaminį. Saugokite rankas bei kojas ir nekiškite jų prie besisukančių peilių.
• Dirbant varikliui nepakreipkite gaminio.
• Būkite atsargūs, kai gaminį traukiate atgal.
• Dirbant varikliui nepakelkite gaminio. Jei gaminį turite pakelti, pirmiausia sustabdykite variklį ir atjunkite uždegimo kabelį nuo uždegimo žvakės. • Naudodami gaminį neikite atgal.
• Veždami įrenginį per zonas be žolės, pvz., žvirgždo, akmenų ir asfalto takelius, sustabdykite variklį.
• Dirbant varikliui nebėkite su gaminiu. Naudodami gaminį visada eikite.
• Prieš pakeisdami pjovimo aukštį pirmiausia išjunkite variklį. Draudžiama reguliuoti, kai veikia variklis.
• Niekada nepaleiskite gaminio iš akių, kai veikia variklis. Išjunkite variklį ir įsitikinkite, kad pjovimo įranga nesisuka.

Naudojimo saugos instrukcijos

PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Asmeninės apsauginės priemonės nepadės visiškai išvengti pavojaus susižeisti, tačiau nelaimingo atsitikimo atveju mažiau nukentėsite. Leiskite prekybos atstovui padėti pasirinkti tinkamą įrangą.
• Jei triukšmo lygis viršija 85 dB, naudokite klausos apsaugą.
• Avėkite patvarius, neslystančius batus. Neavėkite atvirų batų ir nebūkite basi.
• Dėvėkite storas, ilgas kelnes.

- Kai būtina, pvz., montuojant, apžiūrint arba valant pjovimo įrangą, užsimaukite apsaugines pirštines.

Gaminio apsauginės priemonės

PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Nenaudokite gaminio su saugos įtaisais, kurie yra pažeisti arba tinkamai neveikia.
• Reguliariai tikrinkite apsaugines priemones. Jei saugos įtaisai pažeisti arba tinkamai neveikia, kreipkitės į Husqvarna techninės priežiūros specialistą.
• Neatlikite saugos įtaisų pakeitimų.

Atlikite pjovimo gaubto patikrą.

Pjovimo gaubtas sumažina gaminio vibracijas ir sumažina disko keliamą sužeidimų pavojų.

- Apžiūrėkite pjovimo gaubtą, kad įsitikintumėte, jog nėra pažeidimų, pvz., įtrūkių.

Akumuliatorius (LC 347VE, LC 353VE)

PERSPĖJIMAS: Naudojant pažeistą akumuliatorių sumažėja produkto sauga. Visada naudokite tik gamintojo patvirtintą akumuliatorių.

Akumuliatorius tiekia energiją elektriniam starteriui ir yra saugos įrenginys, užtikrinantis apsaugą nuo netyčinio užvedimo. Jeigu nenaudojate produkto ir ilgesniam laikui palikdami jį nuošaliau, išimkite akumuliatorių.

Norėdami patikrinti variklio stabdžio rankeną

Variklio stabdžio rankena sustabdo variklį. Atleidus variklio stabdžio rankeną variklis sustoja.

- Paleiskite variklį, o tada atleiskite variklio stabdymo rankeną. Jei variklis nesustoja per 3 sekundes, paprašykite, kad įgaliotasis „Husqvarna“ techninės priežiūros atstovas sureguliuotų variklio rankeną. (Pav. 19)

Duslintuvas

Duslintuvas iki minimumo sumažina triukšmo lygį ir nukreipia nuo naudotojo variklio išmetamąsias dujas.

Nenaudokite gaminio, jei duslintuvo nėra arba jei jis yra pažeistas. Pažeistas duslintuvas skleidžia daugiau triukšmo ir kelia didesnį gaisro pavojų.

PERSPĖJIMAS: Darbo metu ir tada, kai variklis veikia tuščiąja eiga, duslintuvas labai įkaista ir kurį laiką išlieka karštas. Elkitės atsargiai su degiomis medžiagomis ir (arba) garais, kad išvengtumėte gaisro.

Duslintuvo patikra

- Norėdami įsitikinti, kad duslintuvas yra tinkamai pritvirtintas ir nėra pažeistas, jį tikrinkite reguliariai.

Degalų naudojimo sauga

PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Nepaleiskite gaminio, jei ant gaminio yra degalų arba variklio alyvos. Nuvalykite nepageidaujamą kurą / alyvą ir palaukite, kol gaminys išdžius.
• Jei degalais apsipylėte drabužius, nedelsdami persirenkite.
• Neapsipilkite kūno kuru, nes jis gali sužaloti. Apsipylę kūną kuru, jį nusiplaukite muilu ir vandeniu.
• Neužveskite gaminio, jei iš variklio sunkiasi skysčiai. Reguliariai tikrinkite, ar iš variklio nesisunkia skysčiai.
• Su degalais elkitės atsargiai. Kuras yra degus, o jo garai – sprogūs, todėl neatsargiai elgiantis galima susižaloti arba žūti.
• Neįkvėpkite kuro garų, nes jie gali sužaloti. Pasirūpinkite tinkamu vėdinimu.
• Nerūkykite greta degalų arba variklio.
• Nedėkite šiltų objektų greta kuro arba variklio.
• Nepilkite kuro, kai variklis užvestas.
• Prieš pildami kurą įsitikinkite, ar variklis ataušęs.
• Prieš pildami degalus, lėtai atidarykite degalų bako dangtelį ir atsargiai išleiskite slėgį.
• Nepilkite į variklį kuro būdami patalpoje. Dėl nepakankamos ventiliacijos galima susižaloti arba žūti uždusus arba apsinuodijus anglies monoksidu.
• Gerai uždarykite degalų bakelio dangtelį. Nepakankamai stipriai užsukus degalų bakelį kyla gaisro pavojus.
• Prieš pradėdami darbą patraukite gaminį mažiausiai 3 m (10 pėdų) nuo vietos, kurioje pylėte degalus.
• Nepripilkite sklidino degalų bako. Šildami degalai plečiasi. Palikite vietos degalų bako viršuje.
• Niekada nelaikykite įrenginio, kai degalų bake yra degalų, pastate, kuriame yra užsidegimo šaltinių, pavyzdžiui, vandens ir pastatų šildytuvų arba drabužių džiovintuvų. Prieš palikdami prietaisą bet kokioje patalpoje, leiskite varikliui atvėsti.

Priežiūros saugos instrukcijos

ĮSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau pateiktus įspėjimus.

Variklio išmetamosiose dujose yra anglies monoksido – nuodingų, bekvapių ir labai pavojingų dujų. Nepaleiskite variklio patalpose ar uždarose erdvėse.

• Prieš atlikdami techninę gaminio priežiūrą, sustabdykite variklį ir atjunkite uždegimo kabelį nuo uždegimo žvakės. Jei naudojate LC 347VE, LC 353VE, išimkite akumuliatorių.
• Pjovimo įrangos techninės priežiūros darbus atlikite apsimovę apsaugines pirštines. Peilis labai aštrus ir gali lengvai įpjauti.
• Gamintojo nepatvirtinti priedai ir gaminio pakeitimai gali rimtai ar net mirtinai sužeisti. Nekeiskite gaminio. Visada naudokite tik gamintojo patvirtintus priedus.
• Jei techninė priežiūra atliekama netinkamai ir nereguliariai, padidėja sužeidimų ir žalos gaminiui pavojus.
• Atlikite tik savininko vadove nurodytus techninės priežiūros darbus. Visus kitus techninės priežiūros darbus turi atlikti patvirtintas „Husqvarna“ techninės priežiūros atstovas.
• Patvirtintas „Husqvarna“ techninės priežiūros atstovas turi reguliariai atlikti gaminio techninę priežiūrą.
• Pakeiskite pažeistas, sulūžusias arba susidėvėjusias dalis.

Surinkimas

Įvadas

PERSPĖJIMAS: Prieš surinkdami produktą perskaitykite skyrių apie saugą. Jei naudojate LC 347VE, LC 353VE, išimkite akumuliatorių.

Rankenos reguliavimas

1. Atsukite apatines rankenėles.
2. Stumkite rankenėles iki apatinio griovelių krašto kairėje ir dešinėje produkto pusėje. (Pav. 20)
3. Nustatykite rankenos aukštį į vieną iš dviejų aukščio padėčių.
4. Stumkite rankenėles į viršų link rankenos, kol jos sustos ir išgirsite spragtelėjimą. (Pav. 21)
5. Iki galo priveržkite rankenėles.

Gaminio nustatymas į gabenimo padėtį

1. Atsukite apatines rankenėles.
2. Stumkite rankenėles iki apatinio griovelių krašto kairėje ir dešinėje gaminio pusėje. (Pav. 20)
3. Nulenkite rankeną pirmyn. (Pav. 22)

Gaminio paruošimas naudoti

1. Atlenkite rankeną į viršų. (Pav. 23)
2. Stumkite rankenėles į viršų link rankenos, kol jos sustos ir išgirsite spragtelėjimą. (Pav. 21)
3. Iki galo priveržkite rankenėles.

Žolės rinktuvo montavimas

1. Įdėkite žolės rinktuvo rėmą į žolės krepšį taip, kad standi krepšio dalis būtų apačioje. Rėmo rankeną laikykite žolės krepšio viršuje. (Pav. 24)
2. Įstatykite žolės rinktuvo rėmo apatinę dalį į griovelį žolės rinktuvo apačioje.
3. Pritvirtinkite žolės krepšį prie žolės rinktuvo rėmo fiksatoriais. (Pav. 25)
4. Pakelkite galinį dangtį.
5. Prikabinkite žolės rinktuvą prie viršutinio važiuoklės krašto.
6. Įdėkite apatinę žolės rinktuvo dalį į žolės išmetimo kanalą. (Pav. 26)

Mulčiavimo priedo montavimas (priedas)

1. Pakelkite galinį gaubtą ir išimkite žolės rinktuvą.
2. Įstatykite mulčiavimo priedą į išmetimo kanalą. (Pav. 27)
3. Pakeiskite peilį mulčiavimo peiliu, pridedamu prie mulčiavimo rinkinio. Žr. Techniniai duomenys psl. 266.

Žolės pjovimas nenaudojant žolės rinktuvo arba mulčiavimo priedo

• Pakelkite galinį gaubtą ir išimkite žolės rinktuvą.
• Jei mulčiavimo priedas ir mulčiavimo peilis uždėti, nuimkite juos.
• Prieš naudodami gaminį, uždarykite galinį gaubtą.

Kai naudojate gaminį, nupjauta žolė išmetama po galiniu dangčiu.

Naudojimas

Įvadas

PERSPĖJIMAS: Prieš naudodami gaminį perskaitykite ir supraskite saugos skyriaus informaciją.

Husqvarna Connect

Husqvarna Connect yra nemokama programėlė, skirta mobiliesiems įrenginiams. Programėlė Husqvarna Connect suteikia Husqvarna gaminiui papildomas funkcijas:

• Papildoma informacija apie gaminį.
• Informacija ir patarimai apie gaminio dalis ir priežiūrą.

Norėdami pradėti naudoti Husqvarna Connect

1. Atsisiųskite „Husqvarna Connect“ programėlę į mobilųjį įrenginį.
2. Užsiregistruokite „Husqvarna Connect“ programėlėje.
3. Norėdami prisijungti ir užregistruoti gaminį, vadovaukitės programėlėje Husqvarna Connect pateiktomis instrukcijomis.

Pastaba: Programėlė Husqvarna Connect nėra prieinama visose programėlių parduotuvėse. Dėl išsamesnės informacijos kreipkitės į savo techninės priežiūros atstovą.

Veiksmai prieš naudojant įrenginį

1. Atidžiai perskaitykite naudojimo instrukciją ir įsitikinkite, kad viską gerai supratote.
2. Apžiūrėkite pjovimo įrangą ir įsitikinkite, kad ji tinkamai prijungta ir sureguliuota. Žr. Pjovimo įrangos patikrinimas psl. 261.
3. Patikrinkite alyvos lygį ir, jei reikia, papildykite variklio alyva. Žr. Alyvos lygio tikrinimas psl. 262.
4. Užpildykite degalų bakelį. Žr. Degalų pripylimas psl. 259

Degalų pripylimas

Jei įmanoma, naudokite ekologišką / alkilato benziną. Jei ekologiško / alkilato benzino naudoti negalite, naudokite geros kokybės bešvinį benziną arba benziną su švinu, kurio oktaninis skaičius ne mažesnis nei 90.

PASTABA: Nenaudokite benzino, kurio oktaninis skaičius yra mažesnis nei 90 RON (87 AKI). Antraip galima sugadinti gaminį.

1. Lėtai atsukite degalų bakelio dangtelį, kad sumažintumėte slėgį.
2. Lėtai pripilkite degalų iš kanistro. Jei išliejate degalus, nuvalykite juos audiniu ir palaukite, kol likę degalai išdžius.
3. Nuvalykite sritį aplink degalų bakelio dangtelį.
4. Gerai uždarykite degalų bakelio dangtelį. Nepakankamai stipriai užsukus degalų bakelį kyla gaisro pavojus.
5. Prieš pradėdami darbą patraukite gaminį mažiausiai 3 m (10 pėdų) nuo vietos, kurioje pylėte degalus.

Pjovimo aukščio nustatymas

Galima nustatyti 6 pjovimo aukščio padėtis.

1. Kad sumažintumėte pjovimo aukštį, pjovimo aukščio svirtį palenkite atgal.
2. Kad padidintumėte pjovimo aukštį, pjovimo aukščio svirtį palenkite į priekį. (Pav. 28)

PASTABA: Nenustatykite per žemo pjovimo aukščio. Peiliai gali užkliudyti žemę, jei vejos paviršius nelygus.

Įrenginio paleidimas

Įsitikinkite, kad uždegimo kabelis prijungtas prie uždegimo žvakės.

Paleidimas rankiniu būdu (LC 247, LC 247S, LC 253S, LC 347V, LC 353V)

1. Stovėkite už gaminio.
2. Laikykite variklio stabdymo rankeną prispaudę prie rankenos. (Pav. 29)
3. Dešine ranka laikykite starterio lynelį.
4. Lėtai patraukite starterio lynelį, kol pajusite pasipriešinimą.
5. Tada stipriai patraukite, kad paleistumėte variklį.

PERSPĖJIMAS: Nevyniokite starterio virvės sau ant rankos.

Elektrinis užvedimas (LC 347VE, LC 353VE)

1. Patikrinkite, ar akumuliatorius įkrautas. Žr. "Akumuliatoriaus naudojimas pirmą kartą" psl. 262.
2. Prijunkite akumuliatorių prie variklio. Akumuliatorius bus užfiksuotas tada, kai išgirsite spragtelėjimą. (Pav. 30)
3. Stovėdami už gaminio, laikykite variklio stabdžio rankeną (A) prie rankenos. (Pav. 31)
4. Paspauskite ir 3–5 sekundes palaikykite elektrinio starterio mygtuką (B). Variklis paleidžiamas.

Pastaba: Jei variklis neužsiveda, palaukite 1 minutę ir bandykite vėl užvesti.

Ratų pavaros naudojimas

• Modeliuose su pavaros rankena, traukite pavaros rankeną viršutinės rankenos kryptimi. (Pav. 32)
• Modeliuose su greičio valdymu, norėdami padidinti greitį, stumkite greičio valdymo svirtį į priekį, norėdami sumažinti – traukite atgal. (Pav. 33)
• Prieš traukdami gaminį atgal, išjunkite pavarą ir pastumkite įrenginį į priekį apie 10 cm.
• Atleiskite pavaros rankeną, kad išjungtumėte pavarą, pvz., kai priartėjate prie kliūties.

Įrenginio sustabdymas

- Norėdami išjungti variklį, atleiskite variklio stabdymo rankeną.

Norėdami išimti akumuliatorių (LC 347VE & LC 353VE)

Kai gaminys nenaudojamas, išimkite akumuliatorių, kad išvengtumėte netyčinio variklio paleidimo.

- Paspauskite fiksavimo mygtuką (A) ir išimkite akumuliatorių. (Pav. 34)

Gerų rezultatų gavimas

• Visada naudokite pagaląstą peilį. Atšipęs peilis netaisyklingai nupjauna ir žolės paviršius pagelsta. Be to, aštrus peilis naudoja mažiau energijos nei atšipęs.
• Nepjaukite daugiau nei 1/3 žolės ilgio. Pirmiausia nupjaukite nustatę didelį aukštį. Patikrinkite rezultatą ir sumažinkite pjovimo aukštį iki tinkamo lygio. Jeigu žolė tikrai aukšta, judėkite lėtai ir, jei reikia, pjaukite 2 kartus.
• Kiekvieną kartą pjaukite skirtingomis kryptimis, kad vejoje nesusidarytų dryžiai.
• Pjovimo dangtis turi būti visuomet švarus. Prikibusi žolė ir purvas vidinėje pjovimo dangčio dalyje gali turėti įtakos pjovimo rezultatams. Žr. Pjovimo įrangos gaubto vidinio paviršiaus valymas psl. 261.

Techninė priežiūra

Įvadas

PERSPĖJIMAS: Prieš atlikdami priežiūros darbus perskaitykite ir supraskite saugos skyriaus informaciją.

Visiems gaminio techninės priežiūros ir remonto darbams reikia specialių apmokymų. Garantuojame profesionalaus remonto ir techninės priežiūros darbų pasiekiamumą. Jei jūsų pardavėjas nėra techninės priežiūros atstovas, paprašykite jo informacijos apie artimiausią techninės priežiūros atstovą.

Išsamesnės informacijos žr. www.husqvarna.com.

Techninės priežiūros grafikas

PASTABA: Įsitikinkite, kad oro filtras yra tinkamai įdėtas ir nesiglaudžia prie

žemės, kai keliate gaminį. Pavojus sugadinti variklį.

PASTABA: Jei naudojate modelius su elektriniu starteriu, išimkite akumuliatorių prieš atlikdami priežiūros arba remonto darbus ar valydami produktą.

Techninės priežiūros intervalai apskaičiuojami pagal kasdienį gaminio naudojimą. Intervalai keičiasi, jei gaminys nenaudojamas kasdien.

Techninės priežiūros informacijos, pažymėtos *, žr. instrukcijas, pateikiamas Techninė priežiūra psl. 260.

Techninė priežiūra Kasdien Kas mėnesį Kas sezoną
Atlikti bendrają apžiūrą X
Patikrinti alyvos lygį X
Pakeisti alyvą (pirmą kartą po 5 naudojimo valandų, tada kas 50 naudojimo valandų) 169 Gaminio valymas X			X
Patikrinti pjovimo įrangą X
Patikrinti pjovimo gaubtą * X
Patikrinti variklio stabdymo rankeną * X
Patikrinti duslintuvą * X
Patikrinti uždegimo žvakę. Esant reikalui išvalykite arba pakeiskite uždegimo žvakę			X
Apžiūrėti oro filtrą X
Išvalyti oro filtrą 170		X
Pakeisti oro filtrą X
Patikrinti degalų sistemą X
Išvalyti cilindro aušinimo briaunas X
Patikrinti ir sureguliuoti sankabos trosą. (LC 247S, LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE)			X

Bendroji apžiūra

Įsitikinkite, kad gaminio veržlės ir varžtai yra tinkamai priveržti.

Gaminio valymas iš išorės

• Lapus, žolę ir purvą nuvalykite šepečiu.
• Apžiūrėkite, ar neužsikišusi oro įsiurbimo anga variklio viršuje.
• Gaminio neplaukite aukšto slėgio plovimo aparatu.
• Jei gaminį valote vandeniu, nepilkite vandens tiesiai ant variklio.

Pjovimo įrangos gaubto vidinio paviršiaus valymas

1. Ištuštinkite kuro bakelį.
2. Paverskite įrenginį ant šono ant duslintuvo.

PASTABA: Jei gaminį paversite ant oro filtro, galite sugadinti variklį.

1. Vandeniu apliekite vidinį pjovimo įrangos gaubto paviršių.

Pjovimo įrangos patikrinimas

PERSPĖJIMAS: Kad įranga netyčia nepasileistų, ištraukite uždegimo kabelį iš uždegimo žvakės.

PERSPĖJIMAS: Pjovimo įrangos techninės priežiūros darbus atlikite apsimovę apsaugines pirštines. Peilis labai aštrus ir gali lengvai įpjauti.

1. Patikrinkite, ar pjovimo įranga nepažeista ir neskilusi. Visada pakeiskite pažeistą pjovimo įrangą.
2. Apžiūrėkite peilį, ar jis nepažeistas ir neatšipęs.

Pastaba: Pagalandus peilį jį reikia subalansuoti. Pagaląsti, pakeisti ir subalansuoti peilį turi techninės priežiūros centro darbuotojai. Jei susidūrėte su kliūtimi, dėl kurios įrenginys sustojo, pakeiskite pažeistą peilį. Leiskite techninės priežiūros centro darbuotojams nuspręsti, ar peilį dar galima galąsti, ar jau reikia keisti.

Disko keitimas

1. Užfiksuokite peilį medžio bloku. (Pav. 35)
2. Išimkite peilio varžtą ir spyruoklinę poveržlę.
3. Nuimkite diską.
4. Patikrinkite peilio atramą ir peilio tvirtinimo varžtą, ar jie nepažeisti.
5. Patikrinkite variklio veleną, kad įsitikintumėte, ar jis nesulenktas.
6. Įdėję naują peilį, nukreipkite jo kampus pjovimo įrangos gaubto kryptimi. (Pav. 36)
7. Įsitikinkite, kad peilis sulygiuotas su peilio veleno centru.
8. Užfiksuokite peilį medžio bloku. Uždėkite spyruoklės poveržlę ir pritvirtinkite varžtą bei poveržlę 70 Nm sukimo momento jėga. (Pav. 37)
9. Ranka pasukite peilį ir patikrinkite, ar jis laisvai sukasi.

PERSPĖJIMAS: Apsimaukite pirštines sunkiam darbui. Peilis labai aštrus ir gali lengvai įpjauti.

1. Paleiskite gaminį, kad išbandytumėte peilį. Jei peilis netinkamai uždėtas, gaminys vibruoja arba pjaunama nepakankamai gerai.

Alyvos lygio tikrinimas

PASTABA: Per mažas alyvos kiekis gali sukelti variklio gedimus. Prieš paleisdami gaminį patikrinkite alyvos lygį.

1. Pastatykite gaminį ant lygaus paviršiaus.
2. Atsukite ir nuimkite alyvos bakelio dangtelį su pritvirtintu alyvos lygio matuokliu.
3. Nuvalykite alyvą nuo alyvos lygio matuoklio.
4. Iki galo įstumkite alyvos lygio matuoklį į alyvos bakelį.

a) Neuždėkite alyvos bakelio dangtelio LC 247, LC 247S.

b) Uždėkite LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE alyvos bakelio dangtelį.

1. Nuimkite alyvos bakelio dangtelį ir alyvos lygio matuoklį.
2. Patikrinkite alyvos lygį ant matuoklio.
3. Jei alyvos lygis žemas, įpilkite variklio alyvos ir vėl patikrinkite alyvos lygį. (Pav. 38)

Pasižymėkite: Naudokite piltuvėlį, kad išvengtumėte taškymosi.

1. Užsukite alyvos bakelio dangtelį, jei alyvos lygis yra tinkamas.

Norėdami pakeisti variklio alyvą:

PERSPĖJIMAS: Iš karto sustabdžius variklį, variklio alyva yra labai karšta. Prieš išleisdami variklio alyvą, leiskite varikliui atvėsti. Jei užsipilsite variklio alyvos ant odos, nuplaukite ją muilu ir vandeniu.

(Pav. 39)

1. Eksploatuokite gaminį, kol degalų bakelis ištuštės.
2. Nuimkite uždegimo kabelį nuo uždegimo žvakės.
3. Atsukite ir nuimkite alyvos bakelio dangtelį su pritvirtintu alyvos lygio matuokliu.
4. Po gaminiu padėkite konteinerį, į kurį surinksite variklio alyvą.
5. Pakreipkite gaminį arba išleiskite variklio alyvą iš alyvos bakelio naudodami alyvos siurblį (priedas).
6. Pripilkite naujos variklio alyvos. Rekomenduojamo tipo ieškokite Techniniai duomenys psl. 266.
7. Patikrinkite alyvos lygį. Žr. Alyvos lygio tikrinimas psl. 262.
8. Užsukite alyvos bakelio dangtelį, jei alyvos lygis yra tinkamas.

Akumuliatorius (LC 347VE, LC 353VE)

PERSPĖJIMAS: Naudojant pažeistą akumuliatorių sumažėja produkto sauga. Visada naudokite tik gamintojo patvirtintą akumuliatorių.

Akumuliatorius tiekia energiją elektriniam starteriui ir yra saugos įrenginys, užtikrinantis apsaugą nuo netyčinio užvedimo. Jeigu nenaudojate produkto ir ilgesniam laikui palikdami jį nuošaliau, išimkite akumuliatorių.

Akumuliatoriaus naudojimas pirmą kartą

PASTABA: Neleiskite, kad akumuliatorius išsikrautų. Akumuliatoriui išsikrovus, galima jį pažeisti.

Pakraukite akumuliatorių prieš pirmą kartą naudodami.

1. Prijunkite akumuliatoriaus įkroviklį prie akumuliatoriaus, žr. Akumuliatoriaus įkrovimas psl. 262.
2. Palaukite, kol įsijungs bent 1 žalias diodas.
3. Prijunkite akumuliatorių prie variklio, žr. Elektrinis užvedimas (LC 347VE, LC 353VE) psl. 259.

Akumuliatoriaus įkrovimas

Jeigu įjungtas tik 1 arba nešviečia nė vienas indikatorius, būtina įkrauti akumuliatorių. Iškrautas akumuliatorius visiškai įkraunamas per 2 val. Įkraunant trumpiau nedaroma įtaka akumuliatoriaus eksploatavimo trukmei.

1. Prijunkite akumuliatoriaus įkroviklį prie akumuliatoriaus. (Pav. 40)
2. Įjunkite baterijos įkroviklį į kištukinį lizdą, 100–240 V, 50–60 Hz.
3. Pirmiausia ištraukite įkroviklį iš maitinimo lizdo, tada – iš akumuliatoriaus.

Baterijos įkrovimo būsena

Akumuliatoriaus LED ekranas Büsena
1 diodas mirksi raudonai. 1–9 %
1 diodas nepertraukiamai šviečia rau-donai	10–32 %
1 diodas šviečia žaliai, o 2 diodas – raudonai.	33–54 %
1 ir 2 diodai šviečia žaliai, o 3 diodas – raudonai.	55–77 %
1, 2 ir 3 diodai šviečia žaliai, o 4 dio-das – raudonai.	78–100 %

Akumuliatoriaus įkroviklio lempučių indikatorius	Būsena
Pastovi raudona šviesa Akumuliatorius įkraunamas.
Pastovi žalia šviesa Akumuliatorius visiškai įkrautas.

Žvakės patikra

PASTABA: Visada naudokite rekomenduojamo tipo žvakes. Netinkamo tipo uždegimo žvakė gali pažeisti gaminį.

• Patikrinkite uždegimo žvakę, jei variklio galingumas mažas, variklį sunku paleisti arba jis netinkamai veikia tuščiąja eiga.
• Norėdami sumažinti pašalinių medžiagų atsiradimą ant uždegimo žvakės elektrodų, laikykitės šių instrukcijų:

a) Įsitikinkite, kad tinkamai sureguliuotas greitis tuščiąja eiga. b) Įsitikinkite, kad naudojate tinkamą kuro mišinį. c) Patikrinkite, ar oro filtras švarus.

- Jeigu uždegimo žvakė purvina, nuvalykite ją ir patikrinkite, ar nustatytas tinkamas tarpas tarp elektrodų, žr. Techniniai duomenys psl. 266. (Pav. 41)

- Esant reikalui pakeiskite uždegimo žvakę.

Oro filtras

Dėl purvino oro filtro variklis gali būti pažeistas arba veikti netinkamai. Atlikite oro filtro techninę priežiūrą dažniau, jei gaminys naudojamas aplinkoje, kurioje daug dulkių. Žr. Techninės priežiūros grafikas psl. 260 norėdami sužinoti, kada keisti oro filtrą.

Pasižymėkite: Visada pakeiskite pažeistą oro filtrą.

Oro filtro išėmimas ir įdėjimas (LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE)

PERSPĖJIMAS: Mūvėkite apsaugines pirštines.

1. Atstumkite spaustukus, esančius ant oro filtro gaubto.
2. Atsargiai nuimkite oro filtro gaubtą (A) nuo variklio.
3. Išimkite oro filtrą (B). (Pav. 42)
4. Patikrinkite, ar oro filtras nepažeistas. Pažeistą oro filtrą pakeiskite.
5. Išvalykite ir patikrinkite oro filtrą. Žr. Oro filtro valymas psl. 263.
6. Montuokite priešinga eilės tvarka.

Oro filtro valymas

Dėl purvino oro filtro variklis gali būti pažeistas arba veikti netinkamai. Dulkėtoje aplinkoje dažniau atlikite oro filtro priežiūrą.

Žr. Techninės priežiūros grafikas psl. 260, norėdami sužinoti, kada keisti oro filtrą.

1. Nuimkite oro filtro dangtelį ir išimkite filtrą.
2. Išvalykite filtrą, padaužydami į lygų paviršių. Filtrui valyti nenaudokite tirpiklio su benzinu, žibalo ar suspausto oro.

Pastaba: Ilgą laiką naudotų oro filtrų neįmanoma visiškai išvalyti. Reguliariai pakeiskite oro filtrą. Pažeistus oro filtrus visada būtina pakeisti.

1. Montuodami oro filtrą įsitikinkite, kad jis visiškai prisispaudžia prie filtro laikiklio.

Kuro sistemos tikrinimas

• Patikrinkite kuro bakelio dangtelį ir užsandarinkite jį, kad nepažeistumėte.
• Patikrinkite kuro žarnelę ir įsitikinkite, kad ji neprateka. Jei kuro žarnelė pažeista, paprašykite, kad techninės priežiūros atstovas ją pakeistų.

Išleidimas iš degalų bakelio

1. Pastatykite indą po degalų bakeliu.
2. Nuimkite degalų bakelio dangtelį.
3. Užspauskite žarnų spaustukus ant degalų žarnelės, esančios prieš karbiuratorių.
4. Nuimkite nuo karbiuratoriaus degalų žarnelę.
5. Įdėkite degalų bako žarną į indą ir nuimkite žarnos spaustukus.
6. Pakreipkite gaminį, kad išleistumėte degalus į indą.

PERSPĖJIMAS: Mūvėkite apsaugines pirštines.

1. Išleiskite degalus iš degalų bakelio.
2. Nuimkite žarnos spaustuką nuo degalų bakelio. (Pav. 43)
3. Išimkite degalų žarnelę iš kuro bakelio. Gali išbėgti nedidelis degalų kiekis. (Pav. 44)
4. Išimkite kuro filtrą iš kuro bakelio. (Pav. 45)
5. Kuro bakelyje sumontuokite naują kuro filtrą.
6. Prijunkite degalų žarnelę prie degalų bakelio.
7. Uždėkite žarnos spaustuką prieš degalų baką.

Sankabos laido reguliavimas (LC 247S, LC 253S)

Jei atrodo, kad pavara veikia lėtai, būtina sureguliuoti sankabos laidą.

1. Norėdami padidinti pavaros greitį, pasukite reguliavimo varžtą prieš laikrodžio rodyklę.

Pasižymėkite: Jei pavara jungiama nepatraukus pavaros rankenos, būtina pailginti laidą.

1. Norėdami pailginti laidą ir sumažinti pavaros greitį, pasukite reguliavimo varžtą pagal laikrodžio rodyklę. (Pav. 46)

Jei pavara veikia lėtai ją sureguliavus, paprašykite, kad įgaliotas techninės priežiūros atstovas pakeistų pavaros diržą.

Norint reguliuoti reguliuojamo greičio sankabos laidą (LC 347V, LC 347VE, LC 353V, LC 353VE)

Jei variklis užvestas ir negalima jungti lėčiausio greičio, būtina reguliuoti greičio valdymą.

1. Norėdami padidinti pavaros greitį, pasukite reguliavimo varžtą prieš laikrodžio rodyklę.

Pasižymėkite: Jei pavara jungiama nenaudojant greičio valdymo, būtina pailginti laidą.

1. Norėdami pailginti laidą ir sumažinti pavaros greitį, pasukite reguliavimo varžtą pagal laikrodžio rodyklę. (Pav. 46)

Jei pavara veikia lėtai ją sureguliavus, paprašykite, kad įgaliotas techninės priežiūros atstovas pakeistų pavaros diržą.

Variklio trikčių šalinimas

Problema Galima priežastis Sprendimas
Nepavyksta užvesti variklio. Už	degimo kabelis prijungtas netinkamai. Prijunkite uždegimo kabelį prie uždegimo žvakės.
	Degalų bakelis yra tuščias. ľ degalų bakelį	pripilkite tinkamų degalų.
	Degalai yra pasenę. Ištuštinkite degalų bakelį ir karbiuratorių.Įpilkite naujo benzino.
	Užterštas karbiuratorius arba degalų lini-ja.	Išvalykite karbiuratorių ir (arba) degalų liniją.
	Pažeista uždegimo žvakė. Sureguliuokite	tarpą tarp elektrodu, išva-lykite arba pakeiskite uždegimo žvakę.
	Ant uždegimo žvakės yra degalų. Išvalykite žvakę.
Nepavyksta sustabdyti variklio	Sustabdymo mechanizmas neveikia tin-kamai.	Atjunkite uždegimo kabelį nuo uždegimo žvakės. Gaminio remonta leiskite atlikti įgaliotam techninės priežiūros atstovui.
Variklis veikia netolygiai. Uždegimo kabelis prijungtas netinkamai. Prijunkite uždegimo kabelį prie uždegimo žvakės.
			Užteršta degalų linija arba baigėsi degalų galiojimas.	Išvalykite degalų liniją. Užpildykite degalų bakelį tinkamais degalais.
			Degalų bakelio dangtelis užsikimšo. Išvalykite degalų bakelio dangtelį.
			Į degalų sistemą pateko vandens arba purvo.	Išleiskite degalus iš degalų bakelio. Užpildykite degalų bakelį tinkamais degalais.
			Oro filtras yra purvinas. Išvalykite oro filtra.
			Būtina sureguliuoti karbiuratorių. Karbiuratorių sureguliuoti leiskite techni-nės priežiūros atstovams.
Variklis pernelyg įkaista. Per mažas variklio alyvos lygis. Ipilkite variklio alyvos.
			Oro srautas nepakankamas. Išvalykite oro filtrą ir oro filtro korpusą.
			Būtina sureguliuoti karbiuratorių. Karbiuratorių sureguliuoti leiskite techni-nės priežiūros atstovams.
Gaminiui veikiant dideliu greičiu įvyksta uždegimo pertrū-kių.	Tarpas tarp elektrodų uždegimo žvakėje yra per mažas.	Sureguliuokite tarpą tarp elektrodų.
Nejprastas variklio garsas naudojant gaminį normaliu pajėgumu.	Netinkamo tipo benzinas. Ištuštinkite degalų bakelį ir karbiuratorių. Ipilkite naujo benzino. Žr. Kuro sistemos tikrinimas psl. 263. Jei problema išlieka, kreipkitės į vietinį techninės priežiūros atstovą.
Variklis veikia netolygiai tuščiaja eiga.	Uždegimo žvakė yra purvina, pažeista arba tarpas tarp elektrodų yra per dide-lis.	Sureguliuokite tarpą tarp elektrodų arba pakeiskite uždegimo žvakę.
	Būtina sureguliuoti karbiuratorių. Sureguliuokite karbiuratorių.
	Oro filtras yra purvinas. Išvalykite oro filtra.

Transportavimas, saugojimas ir utilizavimas

Transportavimas ir laikymas

• Norėdami laikyti ir transportuoti gaminį ir kurą, įsitikinkite, kad jis neprateka ir neskleidžia išmetamųjų dujų. Žiežirbos arba atvira ugnis, pvz., elektriniai įrenginiai arba džiovintuvai, gali sukelti gaisrą.
• Laikydami ir transportuodami kurą visada naudokite patvirtintus konteinerius.
• Ištuštinkite kuro bakelį prieš padėdami gaminį laikyti ilgam laikui. Kurą išpilkite tinkamoje šalinimo vietoje.
• Saugiai pritvirtinkite gaminį jį transportuodami, kad nepažeistumėte ir išvengtumėte nelaimingų atsitikimų.
• Laikykite gaminį užrakintoje patalpoje, kad jo nepasiektų vaikai arba neįgalūs asmenys.
• Laikykite gaminį sausoje neužšąlančioje vietoje.

Akumuliatoriaus ir įkroviklio transportavimas bei laikymas

- Neišimkite akumuliatoriaus, kol gaminys nesustojo ir neatvėso. Norėdami išimti akumuliatorių, paspauskite ir laikykite nuspaudę akumuliatoriaus viršuje esantį mygtuką ir išimkite akumuliatorių iš lizdo.

- Jei saugojimo laikas yra ilgesnis nei 30 dienų, įkraukite akumuliatorių, kol bus rodomos daugiau nei 3 žalios lemputės.

• Įkraukite akumuliatorių kartą per 3 mėnesius, kad akumuliatorius nesugestų.
• Akumuliatorių ir įkroviklį reikia laikyti nuo 5 °C iki 40 °C temperatūroje. Aukštesnė temperatūra arba aukštos temperatūros šaltiniai, pvz., gaisras, gali sugadinti akumuliatorių.
• Neardykite baterijos.
• Nepanardinkite akumuliatoriaus į vandenį. Laikykite akumuliatorių vėsioje ir sausoje vietoje, kurioje yra geras oro srautas.
• Jei akumuliatorius skleidžia kvapą, yra karštas arba jei dėl karščio jis deformuojasi veikimo, laikymo ar įkrovimo metu, išimkite akumuliatorių ir jo nenaudokite.
• Transportavimo metu užtikrinkite, kad akumuliatorius ar įkroviklis yra pritvirtinti, kad išvengtumėte žalos.

- Įsitikinkite, kad akumuliatoriaus įkroviklis neįkaista.

Šalinimas

• Laikykitės vietinių atliekų tvarkymo reikalavimų ir galiojančių teisės aktų.
• Išpilkite visas chemines medžiagas, pvz., variklio alyvą arba aušinimo skystį techninės priežiūros centre arba tinkamoje šalinimo vietoje.
• Kai gaminys nebenaudojamas, nusiųskite jį „Husqvarna“ pardavėjui arba atiduokite į perdirbimo vietą.
• Utilizuokite akumuliatorių techninės priežiūros centre arba išmeskite jį panaudotų akumuliatorių tvarkymo centre.

Techniniai duomenys

	LC 247 LC 247S LC 253S
Variklis
Gamintojas Husqvarna Husqvarna Husqvarna
Modelis HS 139A HS 139A HS 166A
Variklio tipas Vieno cilindro, ketur-	taktis,oru aušinamas, OHV	Vieno cilindro, ketur-taktis,oru aušinamas, OHV	Vieno cilindro, ketur-taktis,oru aušinamas, OHV
Darbinis tūris, cm3	139 139 166
Variklio greitis – nominalus, aps./min. 2900/min	2900/min 2900/min
Vardinė variklio galia, kW171	2,2 2,2 2,75
Uždegimo sistema
Degimo žvakė Husqvarna HQT-7 Husqvarna	HQT-7 Husqvarna HQT-7
Tarpas tarp elektrodų, mm 0,7–0,8 0,7–0,8 0,7–0,8
Degalų ir tepimo sistema
Variklio tepimo tipas	Purškiamasis	Purškiamasis	Purškiamasis
Degalų bakelio talpa, l	0,9 0,9 1
Alyvos bakelio talpa, l	0,5 0,5 0,5
Variklio alyva 172	Husqvarna SAE 30, Husqvarna SAE 5W-30 sintetinė, Husq-varna SAE 10W-40	Husqvarna SAE 30, Husqvarna SAE 5W-30 sintetinė, Husq-varna SAE 10W-40	Husqvarna SAE 30, Husqvarna SAE 5W-30 sintetinė, Husq-varna SAE 10W-40
Svoris
Su tuščiais bakeliais, kg 27,5 29,5 31,5
Skleidžiamas triukšmas 173
Garso galios lygis, išmatuotas dB (A) 95 95 97
Garso galios lygis, garantuojamas LWA dB (A)	96 96 98
Garso lygiai 174
Naudotojo ausį veikiantis garso slėgis, dB (A)	84 84 87
Vibracijos lygis 175
Viršutinės rankenos vibracija, m/s 2	2,7 2,7 3,9
Pjovimo įranga
Pjovimo aukštis, mm 20–75 20–75 20–75
Pjovimo plotis, mm 470 470 530
Pjovimo sistema Surinkimas, „BioC-	lip®, galinis išmetimas	Surinkimas, „BioC-lip®, galinis išmetimas	Surinkimas, „BioC-lip®, galinis išmetimas
Peilio standartas Surinkimo	5882755-10	Surinkimo 5882755-10	Surinkimo 5797972-10
Peilis – priedas Mulčiavimo	5882757-10	Mulčiavimo 5882757-10	Mulčiavimo 5889039-10
Žolės rinktuvo galia, I 55 55 60
Pavara
Savaeigis greitis, km/h	-	4	4
Užvedimo sistema
Elektrinis starteris	Ne	Ne	Ne
Akumuliatorius	-	-	-

	LC 347V LC 347VE	LC 353V LC 353VE
Variklis
Gamintojas Husqvarna Husqvarna Husqvarna	Hsqvarna Husqvarna
Modelis HS 166A HS 166AE HS 166A	HS 166AE
Variklio tipas Vieno cilindro,	keturtaktis,oru aušinamas, OHV	Vieno cilindro, keturtaktis,oru aušinamas, OHV	Vieno cilindro, keturtaktis,oru aušinamas, OHV	Vieno cilindro, keturtaktis,oru aušinamas, OHV
Darbinis tūris, cm3	166 166 166 166
Variklio greitis – nominalus, aps./min.	2900/min 2900/min	2900/min 2900/min
Vardinė variklio galia, kW176	2,75 2,75 2,75 2,75
Uždegimo sistema
Degimo žvakė Husqvarna	HQT-7	Husqvarna HQT-7	Husqvarna HQT-7	Husqvarna HQT-7
Tarpas tarp elektrodų, mm 0,7–0,8 0,7	-0,8 0,7–0,8 0,7–0,8
Degalų ir tepimo sistema
Variklio tepimo tipas	Purškiamasis	Purškiamasis	Purškiamasis	Purškiamasis
Degalų bakelio talpa, l	1,0	0,9	1,0	0,9
Alyvos bakelio talpa, l	0,5	0,5	0,5	0,5
Variklio alyva177	Husqvarna SAE 30, Husqvarna SAE 5W–30 sin-tetinė, Husqvarna SAE 10W–40	Husqvarna SAE 30, Husqvarna SAE 5W–30 sin-tetinė, Husqvarna SAE 10W–40	Husqvarna SAE 30, Husqvarna SAE 5W–30 sin-tetinė, Husqvarna SAE 10W–40	Husqvarna SAE 30, Husquvarna SAE 5W–30 sin-tetinė, Husqvarna SAE 10W–40
Svoris
Su tuščiais bakeliais, kg	30,5 31,5 32,0 33,0
Skleidžiamas triukšmas178
Garso galios lygis, išmatuotas dB (A)	95	95	97	97
Garso galios lygis, garantuojamas LWA dB (A)	96	96	98	98
Garso lygiai179
Naudotojo ausj veikiantis garso slė-gis, dB (A)	86 86 87 87
Vibracijos lygis 180
Viršutinės rankenos vibracija, m/s 2	3,5 3,5 3,9 3,9
Pjovimo įranga
Pjovimo aukštis, mm 20–75 20–75 20–	75 20–75
Pjovimo plotis, mm 470 470 530 530
Pjovimo sistema Surinkimas,	„BioClip®“, galinis išmetimas	Surinkimas, „BioClip®“, galinis išmetimas	Surinkimas, „BioClip®“, galinis išmetimas	Surinkimas, „BioClip®“, galinis išmetimas
Peilio standartas Surinkimo	5882755-10	Surinkimo 5882755-10	Surinkimo 5797972-10	Surinkimo 5797972-10
Peilis – priedas Mulčiavimo	5882757-10	Mulčiavimo 5882757-10	Mulčiavimo 5889039-10	Mulčiavimo 5889039-10
Žolės rinktuvo galia, I 55 55 60 60
Pavara
Savaeigis greitis, km/h 2,8–5,0 2,8–5,0	2,8–5,0 2,8–5,0
Užvedimo sistema
Elektrinis starteris Ne Taip Ne Taip
Akumuliatorius	-	Ličio jonų, 10,8 V / 21,6 Wh	-	Ličio jonų, 10,8 V / 21,6 Wh

Atitikties deklaracija

ES atitikties deklaracija

Mes, Husqvarna AB, SE-561 82 Huskvarna, Švedija, tel. [phone], atsakingai patvirtiname, kad gaminys:

Aprašymas Vejapjovė
Gamintojas Husqvarna
Tipas / modelis LC 247, LC 247S, LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE
Identifikacijos numeris	Serijos numeriai nuo šios datos: 2022 ir vélesni

visiškai atitinka šias ES direktyvas ir reglamentus:

Reglamentas Aprašymas
2006/42/EB „dėl mašinų“
2014/30/ES „dėl elektromagnetinio suderinamumo“
2000/14/EB „dėl į aplinką skleidžiamo triukšmo“
2011/65/ES „dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo“

ir kad laikomasi šių standartų ir (arba) techninių specifikacijų: EN ISO 5395-1:2013+A1:2018, EN ISO 5395-2:2013+A1:2016+A2:2017, EN ISO 12100:2010, EN ISO 14982:2009, EN IEC 63000:2018

Notifikuotoji įstaiga: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden patvirtino atitiktį Tarybos direktyvai 2000/14/EB; atitikties įvertinimo procedūra: VI priedas.

Daugiau informacijos apie triukšmo emisiją žr. Techniniai duomenys psl. 266.

Huskvarna, 2022-10-03

Claes Losdal, plètros vadovas / sodo gaminiai, „Husqvarna AB“

Atsakingas už techninę dokumentaciją

Turinys

Įvadas....271 Sauga.... 272 Montavimas.... 275 Naudojimas.... 276 Priežiūra....277
