BRUKSANVISNING LC 353VE HUSQVARNA

Sådan kontrolleres oliestanden på side 67

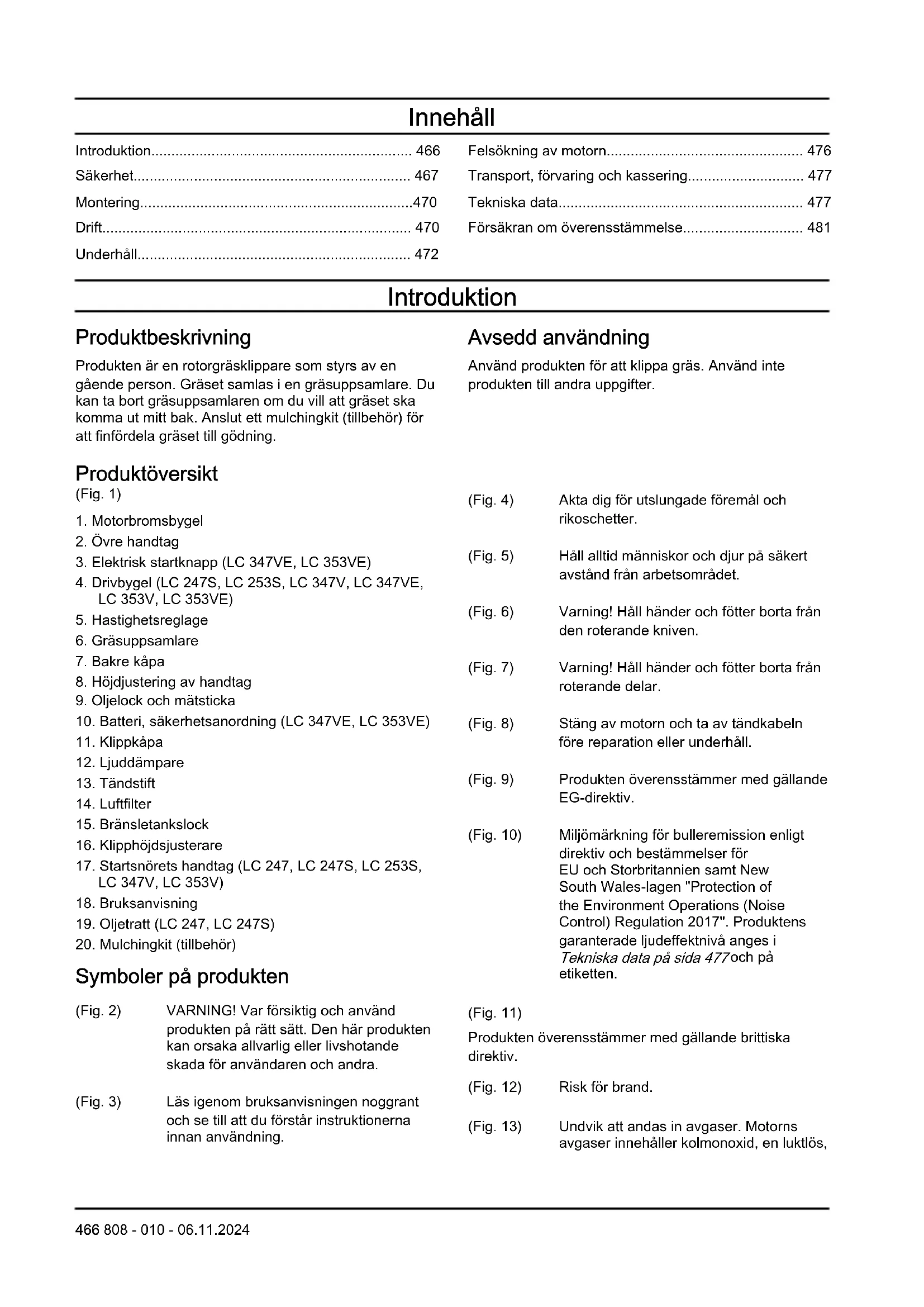

808 - 010 - 06.11.2024 465Innehåll

• Introduktion p. 466
• Säkerhet p. 467
• Montering p. 470
• Drift p. 470
• Underhåll p. 472
• Felsökning av motorn p. 476
• Transport, förvaring och kassering p. 477
• Tekniska data p. 477
• Försäkran om överensstämmelse Introduktion Produktbeskrivning Produkten är en rotorgräsklippare som styrs av en gående person. Gräset samlas i en gräsuppsamlare. Du kan ta bort gräsuppsamlaren om du vill att gräset ska komma ut mitt bak. Anslut ett mulchingkit (tillbehör) för att finfördela gräset till gödning. Avsedd användning Använd produkten för att klippa gräs. Använd inte produkten till andra uppgifter. Produktöversikt (Fig. 1) p. 481

5. Hastighetsreglage

8. Höjdjustering av handtag

9. Oljelock och mätsticka

15. Bränsletankslock

16. Klipphöjdsjusterare

Symboler på produkten (Fig. 2) VARNING! Var försiktig och använd produkten på rätt sätt. Den här produkten kan orsaka allvarlig eller livshotande skada för användaren och andra. (Fig. 3) Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna innan användning. (Fig. 4) Akta dig för utslungade föremål och rikoschetter. (Fig. 5) Håll alltid människor och djur på säkert avstånd från arbetsområdet. (Fig. 6) Varning! Håll händer och fötter borta från den roterande kniven. (Fig. 7) Varning! Håll händer och fötter borta från roterande delar. (Fig. 8) Stäng av motorn och ta av tändkabeln före reparation eller underhåll. (Fig. 9) Produkten överensstämmer med gällande EG-direktiv. (Fig. 10) Miljömärkning för bulleremission enligt direktiv och bestämmelser för EU och Storbritannien samt New South Wales-lagen "Protection of the Environment Operations (Noise Control) Regulation 2017". Produktens garanterade ljudeffektnivå anges i Tekniska data på sida 477 och på etiketten. (Fig. 11) Produkten överensstämmer med gällande brittiska direktiv. (Fig. 12) Risk för brand. (Fig. 13) Undvik att andas in avgaser. Motorns avgaser innehåller kolmonoxid, en luktlös, 466 808 - 010 - 06.11.2024giftig och mycket farlig gas. Starta inte motorn inomhus eller i slutna utrymmen. (Fig. 14) Het yta. (Fig. 16) Fyll motorn med olja innan du startar produkten. (Fig. 17) Startprocedur för LC247, LC247S, LC253S, LC347V, LC353V: Tryck ned motor- bromshandtaget och dra i startsnörets handtag. (Fig. 18) Startprocedur för LC347VE, LC353VE: Tryck ned motor- bromshandtaget och tryck på startknappen. (Fig. 15) Kod som kan skannas. Notera: Övriga symboler/dekaler på produkten avser specifika krav för certifieringar på andra kommersiella marknader. Euro V-utsläpp VARNING: Manipulering av motorn upphäver EG-typgodkännandet för den här produkten. Produktskada Vi ansvarar inte för skador på vår produkt om:

• produkten repareras felaktigt

• produkten repareras med delar som inte kommer från tillverkaren eller inte har godkänts av tillverkaren

• produkten har ett tillbehör som inte kommer från tillverkaren eller inte har godkänts av tillverkaren

• produkten inte repareras vid ett godkänt servicecenter eller av en godkänd person. Säkerhet Säkerhetsdefinitioner Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen. VARNING: Används om det finns risk för skador eller dödsfall för användaren eller kringstående om anvisningarna i bruksanvisningen inte följs. OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs. Notera: Används för att ge mer information som är nödvändig i en viss situation. Allmänna säkerhetsanvisningar VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Denna produkt är farlig om den används på fel sätt, och om du inte är försiktig. Skada eller dödsfall kan inträffa om du inte följer säkerhetsinstruktionerna.

• Denna produkt alstrar ett elektromagnetiskt fält under drift. Detta fält kan under vissa omständigheter ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risken för omständigheter som kan leda till allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna produkt används.

• Var alltid försiktig och använd sunt förnuft. Om du inte vet hur du ska använda produkten i en särskild situation ska du stanna den och tala med en Husqvarna-återförsäljare innan du fortsätter.

• Tänk på att användaren kommer att hållas ansvarig för olyckor som involverar andra människor eller deras egendom.

• Håll produkten ren. Se till att du kan läsa skyltar och dekaler tydligt.

• Låt inte någon använda produkten om du inte är säker på att personen har läst och förstår innehållet i bruksanvisningen.

• Låt inte barn använda produkten.

• Håll barn borta från arbetsområdet. En vuxen person måste vara närvarande hela tiden.

• Låt inte en person utan kännedom om instruktionerna använda produkten.

• Övervaka alltid en person med nedsatt fysisk eller mental kapacitet som använder produkten. En vuxen person måste vara närvarande hela tiden.

• Använd aldrig produkten om du är trött, sjuk eller om du är påverkad av alkohol, droger eller läkemedel. Detta har en negativ inverkan på din syn, ditt omdöme och din kroppskontroll.

808 - 010 - 06.11.2024

467• Använd inte en produkt som har skador eller inte fungerar korrekt.

• Modifiera aldrig den här produkten och använd den inte om det är möjligt att den har blivit modifierad av andra.

• Ändra inte inställningen för motorns varvtalsreglering. Säkerhet i arbetsområdet VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Ta bort föremål som grenar, kvistar och stenar från arbetsområdet innan du använder produkten.

• Objekt som slår mot skärutrustningen kan slungas ut och orsaka skador på personer och föremål. Håll alltid människor och djur på säkert avstånd från produkten.

• Använd aldrig produkten i dåligt väder, som dimma, regn, hård vind, extrem kyla och risk för blixtnedslag. Det är ansträngande att använda produkten i dåligt väder eller på fuktiga eller våta platser. Dåligt väder kan leda till farliga förhållanden, t.ex. hala ytor.

• Håll utkik efter personer, föremål och situationer som kan förhindra säker användning av produkten.

• Håll utkik efter hinder, som rötter, stenar, grenar, gropar och diken. Långt gräs kan dölja hinder.

• Det kan vara farligt att klippa gräs i sluttningar. Använd inte produkten i terräng som lutar mer än 15°.

• Klipp tvärs över sluttningar. Inte upp och ned.

• Var uppmärksam när du närmar dig dolda hörn och föremål som skymmer sikten. Arbetssäkerhet VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd enbart den här produkten för att klippa gräsmattor. Det är inte tillåtet att använda den för andra uppgifter.

• Använd personlig skyddsutrustning. Se Personlig skyddsutrustning på sida 468

• Se till att du vet hur man snabbt stoppar motorn i en nödsituation.

• Starta aldrig motorn i ett stängt utrymme eller nära brandfarliga material. Motoravgaserna är heta och kan medföra gnistor som kan orsaka brand.

• Använd inte produkten utan att kniven och alla kåpor är korrekt monterade. En felaktigt monterad kniv kan lossna och orsaka personskador.

• Se till att kniven inte slår emot föremål som stenar och rötter. Detta kan göra att kniven skadas och böja motoraxeln. En böjd axel orsakar kraftiga vibrationer och risken för att kniven lossnar blir mycket hög.

• Om kniven träffar ett föremål eller om det uppstår vibrationer ska du omedelbart stanna produkten. Koppla bort tändkabeln från tändstiftet. Kontrollera om det finns några skador på produkten. Reparera skadorna eller låt en behörig serviceverkstad utföra reparationen.

• Fäst aldrig motorbromsbygeln permanent på handtaget när motorn är igång.

• Ställ produkten på ett stabilt plant underlag och starta den. Se till att kniven inte vidrör marken eller andra föremål.

• Håll dig alltid bakom produkten när du använder den.

• Låt alla hjul stå på marken och håll båda händerna på handtaget när du använder produkten. Håll händer och fötter borta från de roterande knivarna.

• Luta inte produkten när motorn är igång.

• Var försiktig när du drar produkten bakåt.

• Lyft aldrig upp produkten när motorn är igång. Om du måste lyfta produkten ska du först stanna motorn och koppla bort tändkabeln från tändstiftet.

• Gå inte baklänges när du använder produkten.

• Stäng av motorn när du rör dig över områden utan gräs, t.ex. gångar av grus, sten och asfalt.

• Spring inte med produkten när motorn är igång. Gå alltid när du använder produkten.

• Stäng av motorn innan du ändrar klipphöjden. Gör aldrig justeringar med motorn igång.

• Lämna aldrig produkten utanför ditt synfält med motorn igång. Stäng av motorn och se till att skärutrustningen inte roterar. Säkerhetsinstruktioner för drift Personlig skyddsutrustning VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Personlig skyddsutrustning kan inte eliminera skaderisken helt, men den reducerar effekten av en skada vid ett eventuellt olyckstillbud. Be din återförsäljare om hjälp med att välja rätt utrustning.

• Använd hörselskydd om ljudnivån är högre än 85 dB.

• Använd kraftiga halksäkra kängor eller skor. Använd inte öppna skor och var inte barfota.

• Använd tjockare långbyxor.

• Använd skyddshandskar vid behov, till exempel när du ansluter, undersöker eller rengör skärutrustningen. Säkerhetsanordningar på produkten VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd inte en produkt med säkerhetsanordningar som är skadade eller som inte fungerar korrekt.

808 - 010 - 06.11.2024• Kontrollera säkerhetsanordningarna regelbundet.

Om säkerhetsanordningarna är skadade eller om de inte fungerar korrekt ska du kontakta en Husqvarna- serviceverkstad.

• Gör inga ändringar på säkerhetsanordningarna. Kontrollera klippkåpan Klippkåpan dämpar vibrationerna och minskar risken för skador orsakade av kniven.

• Undersök klippkåpan för att se till att där inte finns några skador, t.ex. sprickor. Batteri (LC347VE, LC353VE) VARNING: Ett skadat batteri minskar produktens säkerhet. Använd alltid ett batteri som är godkänt av tillverkaren. Batteriet ger kraft till elstart och är en säkerhetsanordning som förhindrar oavsiktlig start. Ta ur batteriet när du inte använder produkten och när den är obevakad. Kontrollera motorbromsbygeln Motorbromsbygeln stänger av motorn. När motorbromsbygeln släpps stannar motorn.

• Starta motorn och släpp sedan motorbromsbygeln. Om motorn inte stannar inom tre sekunder ska du låta en godkänd Husqvarna-serviceverkstad justera motorbromsen. (Fig. 19) Ljuddämpare Ljuddämparen håller ljudnivån till ett minimum och leder bort motorns avgaser från användaren. Använd inte produkten utan ljuddämpare eller med en skadad ljuddämpare. En defekt ljuddämpare ökar ljudnivån och brandrisken. VARNING: Ljuddämparen blir mycket varm under och efter användning samt när motorn går på tomgång. Var försiktig nära brandfarliga material och/eller ångor för att förhindra brand. Kontrollera ljuddämparen

• Undersök ljuddämparen regelbundet för att se till att den är korrekt monterad och inte skadad. Bränslesäkerhet VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Starta inte produkten om det finns bränsle eller motorolja på produkten. Ta bort det oönskade bränslet/oljan och låt produkten torka.

• Om du spillt bränsle på kläderna ska dessa bytas omedelbart.

• Se till att inte få bränsle på kroppen, det kan orsaka personskador. Om du får bränsle på kroppen ska du använda tvål och vatten för att ta bort bränslet.

• Starta inte produkten om motorn har en läcka. Undersök regelbundet att motorn inte läcker.

• Var försiktig med bränsle. Bränsle är brandfarligt och ångorna är explosiva och kan orsaka skador eller dödsfall.

• Undvik att andas in bränsleångor då det kan orsaka personskador. Se till att det finns tillräckligt luftflöde.

• Rök inte i närheten av bränslet eller motorn.

• Placera inga varma föremål i närheten av bränslet eller motorn.

• Fyll inte på bränsle när motorn är på.

• Se till att motorn har svalnat innan du fyller på bränsle.

• Innan du fyller på bränsle bör du öppna bränsletanklocket långsamt och försiktigt släppa på trycket.

• Fyll inte på bränsle i motorn inomhus. Otillräckligt luftflöde kan orsaka skador eller dödsfall på grund av kvävning eller kolmonoxidförgiftning.

• Dra åt bränsletanklocket ordentligt. Om bränsletanklocket inte dras åt ordentligt finns det en risk för brand.

• Flytta produkten minst 3m från den plats där du fyllde på tanken innan du startar den.

• Fyll inte upp tanken helt. Värme gör att bränslet expanderar. Lämna lite plats längst upp på tanken.

• Förvara aldrig produkten med bränsle i bränsletanken i en byggnad där det finns antändningskällor, t.ex. varmvattenberedare, värmeelement eller klädtorkar. Låt motorn kallna före förvaring i ett slutet utrymme. Säkerhetsinstruktioner för underhåll VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Motorns avgaser innehåller kolmonoxid, en luktlös, giftig och mycket farlig gas. Starta inte motorn inomhus eller i slutna utrymmen.

• Innan du utför underhåll på produkten ska du stänga av motorn och ta bort tändkabeln från tändstiftet. På LC347VE, LC353VE ska du även ta ur batteriet.

• Använd skyddshandskar när du utför underhåll på skärutrustningen. Kniven är mycket vass och skärskador uppstår lätt.

• Tillbehör och ändringar av produkten som inte godkänts av tillverkaren kan orsaka allvarliga skador

808 - 010 - 06.11.2024

469eller dödsfall. Modifiera inte produkten. Använd endast tillbehör som godkänts av tillverkaren.

• Om underhåll inte utförs korrekt och regelbundet ökar risken för personskador och skador på produkten.

• Utför endast underhåll enligt anvisningarna i den här bruksanvisningen. All annan service måste utföras av en godkänd Husqvarna-serviceverkstad.

• Låt en godkänd Husqvarna-serviceverkstad utföra service på produkten regelbundet.

• Byt ut skadade, slitna och trasiga delar. Montering Introduktion VARNING: Innan du monterar produkten ska du läsa säkerhetskapitlet. På LC347VE, LC353VE ska du även ta ur batteriet. Justera handtaget

1. Lossa de nedre vreden.

2. Flytta vreden till den nedre delen av spåren på

produktens vänstra och högra sida. (Fig. 20)

3. Ställ in handtagshöjden till ett av två tillgängliga

4. Skjut vreden uppåt mot handtaget tills det tar stopp

och du hör ett klick. (Fig. 21)

5. Dra åt vreden helt.

Ställa in produkten i transportläge

1. Lossa de nedre vreden.

2. Flytta vreden till den nedre delen av spåren på

produktens vänstra och högra sida. (Fig. 20)

3. Vik handtaget framåt. (Fig. 22)

Ställa in produkten i arbetsläge

1. Vik handtaget till upprätt läge. (Fig. 23)

2. Skjut vreden uppåt mot handtaget tills det tar stopp

och du hör ett klick. (Fig. 21)

3. Dra åt vreden helt.

Montera gräsuppsamlaren

1. Fäst gräsuppsamlarens ram i gräsbehållaren, med

behållarens stela del nedåt. Håll ramens handtag ovanpå gräsbehållaren. (Fig. 24)

2. Sätt fast den nedre delen av gräsuppsamlarens ram

i spåret på undersidan av gräsuppsamlaren.

3. Fäst gräsbehållaren på gräsuppsamlarens ram med

klämmorna. (Fig. 25)

4. Lyft den bakre kåpan.

5. Fäst gräsuppsamlaren i den övre kanten på chassit.

6. Sätt den nedre delen av gräsuppsamlaren i

gräsutkastkanalen. (Fig. 26) Montera mulchingpluggen (tillbehör)

1. Lyft upp den bakre kåpan och ta loss

2. För in mulchingpluggen i utkastkanalen. (Fig. 27)

3. Byt ut kniven mot mulchingkniven som tillhandahålls

i mulchingsatsen. Se Tekniska data på sida 477

Klippa gräset utan en gräsuppsamlare eller mulchingplugg monterad

• Lyft upp den bakre kåpan och ta loss gräsuppsamlaren.

• Om en mulchingplugg och en mulchingkniv är monterade tar du bort dem.

• Stäng den bakre kåpan innan du använder produkten. När du använder produkten kastas gräsklippet ut under den bakre kåpan. Drift Introduktion VARNING: Innan du använder produkten måste du läsa igenom och förstå kapitlet om säkerhet. Husqvarna Connect Husqvarna Connect är en kostnadsfri app för mobila enheter. Husqvarna Connect-appen utökar funktionerna för Husqvarna-produkten:

• Mer produktinformation. 470 808 - 010 - 06.11.2024• Information om, och hjälp med, produktdelar och service. Börja använda Husqvarna Connect

2. Utför registreringen i Husqvarna Connect-appen.

3. Följ instruktionerna i Husqvarna Connect-appen för

att ansluta och registrera produkten. Notera: Husqvarna Connect-appen är inte tillgänglig för hämtning på alla marknader. Prata med en serviceverkstad för mer information. Innan du använder produkten

1. Läs igenom bruksanvisningen noggrant och se till att

du förstår instruktionerna.

2. Undersök skärutrustningen för att se till att den

är korrekt monterad och justerad. Se Kontrollera skärutrustningen på sida 473

3. Kontrollera oljenivån och fyll på motorolja om det

behövs. Se Kontrollera oljenivån på sida 473

4. Fyll bränsletanken. Se

Fylla på bränsle på sida 471

Fylla på bränsle Använd miljöanpassad bensin/alkylatbensin om det finns. Om miljöanpassad bensin/alkylatbensin inte finns tillgänglig ska du använda blyfri bensin eller blyad bensin av hög kvalitet med ett oktantal på minst 90. OBSERVERA: Använd inte bensin med ett oktantal lägre än 90 RON (87 AKI). Det kan orsaka skador på produkten.

1. Öppna tanklocket långsamt för att släppa på trycket.

2. Fyll på långsamt med en bränsledunk. Om du spiller

bränsle ska du ta bort det med en trasa och låta bensinresterna avdunsta.

3. Torka rent runt bränsletanklocket.

4. Dra åt bränsletanklocket ordentligt. Om

bränsletanklocket inte dras åt ordentligt finns det en risk för brand.

5. Flytta produkten minst tre meter från den plats där

du fyllde på tanken innan du startar den. Ställa in klipphöjden Klipphöjden kan justeras i sex nivåer.

1. Flytta klipphöjdsspaken bakåt för att sänka

2. Flytta klipphöjdsspaken framåt för att höja

klipphöjden. (Fig. 28) OBSERVERA: Ställ inte in för låg klipphöjd. Knivarna kan träffa marken om gräsmattans yta inte är plan. Starta produkten

• Se till att tändkabeln är ansluten till tändstiftet. Manuell start (LC247, LC247S, LC253S, LC347V, LC353V)

3. Håll i startsnörets handtag med höger hand.

4. Dra långsamt i startsnöret tills du känner ett

5. Drag med ett kraftigt drag för att starta motorn.

VARNING: Vira inte startsnöret runt handen. Elstart (LC347VE, LC353VE)

1. Se till att batteriet är laddat. Se

Använda batteriet för första gången på sida 474

2. Anslut batteriet till motorn. Batteriet låses på plats

när du hör ett klickljud. (Fig. 30)

3. Stå bakom produkten och håll motorbromshandtaget

(A) mot handtaget. (Fig. 31)

4. Håll startknappen (B) intryckt i tre till fem sekunder.

Motorn startar. Notera: Om motorn inte startar: Vänta i en minut och försök att starta produkten igen. Använda drivningen på hjulen

• Modeller med drivbygel: Dra drivbygeln i riktning mot det övre handtaget. (Fig. 32)

• Modeller med hastighetsreglering: För hastighetsreglaget framåt för att öka hastigheten och bakåt för att minska hastigheten. (Fig. 33)

• Innan du drar produkten bakåt, stäng av drivenheten och putta fram den ca 10 cm.

• Släpp drivbygeln för att koppla ur drivningen, t.ex. när du går nära ett hinder. Stänga av produkten

• För att stänga av motorn ska du släppa motorbromsbygeln. Ta ur batteriet (LC 347VE & LC 353VE) För att förhindra oavsiktlig start av motorn ska du ta ut batteriet när produkten inte är i drift.

• Tryck på låsknappen (A) och dra batteriet rakt ut. (Fig. 34)

808 - 010 - 06.11.2024

471Få ett bra resultat

• Använd alltid en vass kniv. En slö kniv ger ett ojämnt resultat och gräsets snittyta blir gul. En vass kniv förbrukar mindre energi än en slö kniv.

• Klipp inte mer än en tredjedel av gräsets längd. Klipp först med hög klipphöjd. Undersök resultatet och sänk klipphöjden till en lämplig nivå. Om gräset är väldigt långt kan du köra sakta och klippa två gånger vid behov.

• Klipp i olika riktningar varje gång för att undvika ränder i gräsmattan.

• Håll klippkåpan ren. Ansamling av gräs och smuts på insidan av klippkåpan kan försämra klippresultatet. Se Rengöra insidan av klippkåpan på sida 473

Underhåll Introduktion VARNING: Innan du utför underhåll måste du läsa och förstå kapitlet om säkerhet. För allt service- och reparationsarbete på produkten krävs särskild utbildning. Vi garanterar att du kan få en fackmannamässig reparation och service utförd. Om din återförsäljare inte är en serviceverkstad kan du tala med dem för information om närmaste serviceverkstad. Mer information finns här i www.husqvarna.com. Underhållsschema OBSERVERA: Se till att luftfiltret är uppåt och inte mot marken när du lutar produkten. Risk för motorskador. OBSERVERA: På modeller med elektrisk start ska du alltid ta ut batteriet innan du utför underhåll, reparationer eller rengör produkten. Underhållsintervallen beräknas utifrån daglig användning av produkten. Intervallen ändras om produkten inte används dagligen. För underhåll som markeras med * ska du se anvisningarna i Underhåll på sida 472

Underhåll Varje dag Varje månad Varje säsong Utför en allmän inspektion X Kontrollera oljenivån X Byt ut oljan (första gången efter fem timmars användning, sedan efter var 50:e timmes användning)

Rengöra produkten X Kontrollera skärutrustningen X Kontrollera klippkåpan* X Kontrollera motorbromsbygeln * X Kontrollera ljuddämparen * X Undersök tändstiftet. Rengör eller byt ut tändstiftet vid behov X Kontrollera luftfiltret X Rengör luftfiltret

Om produkten används med hög belastning eller vid höga omgivningstemperaturer ska motoroljan bytas var 25:e timme.

Rengör oftare vid dammiga förhållanden eller när luftburet skräp förekommer. Byt ut luftfiltret om det är mycket smutsigt. 472 808 - 010 - 06.11.2024Underhåll Varje dag Varje månad Varje säsong Byt luftfilter X Kontrollera bränslesystemet X Rengör kylflänsarna på cylindern. X Kontrollera och justera kopplingsvajern (LC 247S, LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE).

• Se till att alla skruvar och muttrar på produkten är korrekt åtdragna. Rengöra produkten utvändigt

• Använd en borste för att ta bort löv, gräs och smuts.

• Kontrollera att luftintaget på motorns ovansida inte är igentäppt.

• Undvik att använda högtryckstvätt när du rengör maskinen.

• Om du använder vatten för att rengöra produkten ska du inte spola vatten direkt på motorn. Rengöra insidan av klippkåpan

1. Töm bensintanken.

2. Placera produkten på sidan med ljuddämparen

nedåt. OBSERVERA: Om produkten placeras med luftfiltret nedåt kan motorn skadas.

3. Spola av klippkåpans insida med vatten.

Kontrollera skärutrustningen VARNING: För att förhindra oavsiktlig start ska du ta bort tändkabeln från tändstiftet. VARNING: Använd skyddshandskar när du utför underhåll på skärutrustningen. Kniven är mycket vass och skärskador uppstår lätt.

1. Kontrollera så att skärutrustningen inte är skadad

eller har sprickor. Byt alltid ut skadad skärutrustning.

2. Titta på kniven för att se om den är skadad eller slö.

Notera: Kniven måste balanseras när den har slipats. Låt en serviceverkstad slipa, byta och balansera kniven. Om du träffar ett hinder som gör att produkten stannar ska du byta ut den skadade kniven. Låt serviceverkstaden bedöma om kniven kan slipas eller måste ersättas. Byta knivar

1. Lås kniven med en träbit. (Fig. 35)

2. Ta bort knivbulten och fjäderbrickan.

4. Kontrollera knivstödet och knivbulten för att se om

5. Kontrollera motoraxeln för att se till att den inte är

6. När du monterar en ny kniv ska du rikta knivens

vinklade ändar mot klippkåpan. (Fig. 36)

7. Se till att kniven är i linje med motoraxelns mitt.

8. Lås kniven med en träbit. Montera fjäderbrickan och

dra åt bulten och brickan med ett vridmoment på 70 Nm. (Fig. 37)

9. Dra runt kniven för hand och se till att den roterar

fritt. VARNING: Använd kraftiga arbetshandskar. Kniven är mycket vass och skärskador uppstår lätt.

10. Starta produkten för att testa kniven. Om kniven

inte är korrekt monterad känner du vibrationer i produkten eller så är klippresultat otillfredsställande. Kontrollera oljenivån OBSERVERA: För låg oljenivå kan orsaka allvarliga motorskador. Kontrollera oljenivån innan du startar produkten.

1. Placera produkten på plan mark.

2. Ta bort oljetankslocket och mätstickan.

3. Torka av oljan från mätstickan.

4. Tryck in mätstickan helt i oljetanken.

a) Sätt inte fast oljetanklocket på LC247, LC247S. b) Sätt fast oljetanklocket på LC253S, LC347V, LC347VE, LC353V, LC353VE.

5. Ta bort locket till oljetanken och mätstickan.

6. Kontrollera oljenivån på mätstickan.

7. Om oljenivån är låg ska du fylla på med motorolja

och kontrollera oljenivån igen. (Fig. 38)

808 - 010 - 06.11.2024

473Notera: Använd en tratt för att förhindra spill.

8. Sätt tillbaka oljetanklocket när oljenivån är korrekt.

Byta motorolja VARNING: Motorolja är mycket varm direkt efter att motorn har stängts av. Låt motorn svalna innan du tappar ur motoroljan. Om du spiller olja på huden måste du rengöra med tvål och vatten. (Fig. 39)

1. Använd produkten tills bränsletanken är tom.

2. Ta bort tändkabeln från tändstiftet.

3. Ta bort oljetankslocket och mätstickan.

4. Ställ en behållare att samla upp motoroljan i under

5. Luta produkten eller tappa av motoroljan från

oljetanken med en oljepump (tillbehör).

6. Fyll på ny motorolja av den typ som rekommenderas

Tekniska data på sida 477

7. Kontrollera oljenivån. Se

Kontrollera oljenivån på sida 473

8. Sätt tillbaka oljetanklocket när oljenivån är korrekt.

Batteri (LC347VE, LC353VE) VARNING: Ett skadat batteri minskar produktens säkerhet. Använd alltid ett batteri som är godkänt av tillverkaren. Batteriet ger kraft till elstart och är en säkerhetsanordning som förhindrar oavsiktlig start. Ta ur batteriet när du inte använder produkten och när den är obevakad. Använda batteriet för första gången OBSERVERA: Låt inte batteriet laddas ur. Om batteriet laddas ur helt kan det ta skada. Du måste ladda batteriet innan du börjar använda det.

2. Vänta tills minst en grön lampa tänds.

Ladda batteriet Om bara en eller om ingen indikatorlampa på batteriet lyser måste batteriet laddas. Det tar två timmar att ladda upp ett tomt batteri. Batteriet skadas inte vid kortare laddningstid.

1. Anslut batteriladdaren till batteriet. (Fig. 40)

2. Anslut batteriladdaren till ett eluttag, 100–240V, 50–

3. Ta först bort laddaren från eluttaget och ta därefter

bort laddaren från batteriet. Status för batteriladdning LED-display på batteriet Status Lysdiod 1 blinkar med rött sken. 1–9% Lysdiod 1 lyser med fast rött sken. 10–32% Lysdiod 1 är grön och lysdiod 2 är röd. 33–54% Lysdiod 1 och 2 är gröna och lysdiod 3 är röd. 55–77% Lysdiod 1, 2 och 3 är gröna och lys- diod 4 är röd. 78–100% Lampindikator på batteri- laddaren Status Fast rött ljus Batteriet laddas. Fast grönt ljus Batteriet är fulladdat. Kontrollera tändstiftet OBSERVERA: Använd alltid den rekommenderade tändstiftstypen. Fel typ av tändstift kan orsaka skador på produkten.

• Kontrollera tändstiftet om motorn har låg effekt, är svår att starta eller inte fungerar korrekt vid tomgångsvarvtal.

• Följ dessa instruktioner om du vill minska risken för oönskat material på tändstiftets elektroder: a) Se till att tomgångsvarvtalet är korrekt justerat. b) Se till att bränsleblandningen är korrekt. c) Se till att luftfiltret är rent.

• Om tändstiftet är smutsigt rengör du det och ser till att elektrodavståndet är korrekt, se Tekniska data på sida 477 . (Fig. 41)

• Byt ut tändstiftet vid behov. Luftfilter Om luftfiltret är smutsigt kan det medföra att motorn skadas eller inte fungerar på rätt sätt. Utför underhåll på luftfiltret oftare vid dammiga förhållanden. Se Underhållsschema på sida 472 för mer information om när du ska byta luftfilter. Notera: Byt alltid ut ett skadat luftfilter. 474 808 - 010 - 06.11.2024Ta bort och installera luftfiltret (LC253S, LC347V, LC347VE, LC353V, LC353VE) VARNING: Använd skyddshandskar.

1. Tryck på klämmorna på luftfilterkåpan.

2. Ta försiktigt bort luftfilterkåpan (A) från motorn.

3. Lyft bort luftfiltret (B). (Fig. 42)

4. Undersök om luftfiltret är skadat. Byt luftfiltret om det

5. Rengör och undersök luftfiltret. Se

Rengöra luftfiltret på sida 475

6. Installera i omvänd ordningsföljd.

Rengöra luftfiltret Om luftfiltret är smutsigt kan det medföra att motorn skadas eller inte fungerar på rätt sätt. Utför underhåll på luftfiltret oftare vid dammiga förhållanden.

Underhållsschema på sida 472 för mer information om när du ska byta luftfilter.

1. Ta bort luftfilterkåpan och filtret.

2. Gör rent filtret genom att slå det mot en plan yta.

Använd aldrig lösningsmedel med petroleum eller fotogen eller tryckluft till att rengöra filtret. Notera: Det går inte att rengöra luftfilter som har använts under lång tid helt. Byt luftfiltret regelbundet. Om luftfiltret är skadat måste du byta det.

3. När du monterar luftfiltret måste du se till att det

sitter tätt mot filterhållaren. Kontrollera bränslesystemet

• Kontrollera bränsletanklocket och tätningen till bränsletanklocket för att se till att det inte finns några skador.

• Kontrollera bränsleslangen för att se till att inget läckage förekommer. Om bränsleslangen är skadad ska du låta en serviceverkstad byta ut den. Tappa ur bränsletanken

1. Placera ett kärl under bränsletanken.

2. Ta bort bränsletanklocket.

3. Tryck slangklämmorna på bränsleslangen mot

4. Ta bort bränsleslangen från förgasaren.

5. Lägg bränsletankens slang i kärlet och ta bort

6. Luta produkten och låt bränslet rinna ner i kärlet.

Byta bränslefilter VARNING: Använd skyddshandskar.

1. Tappa ur bränsletanken.

2. Flytta slangklämman bort från bränsletanken. (Fig.

3. Ta bort bränsleslangen från bränsletanken. En

mindre mängd bränsle kan läcka ut. (Fig. 44)

4. Ta bort bränslefiltret från bränsletanken. (Fig. 45)

5. Installera ett nytt bränslefilter i bränsletanken.

6. Fäst bränsleslangen på bränsletanken.

7. Sätt slangklämman på plats mot bränsletanken.

Justera kopplingsvajern ((LC 247S, LC 253S)) Om drivningen känns långsam måste kopplingsvajern justeras.

1. För att öka drivhastigheten ska du vrida

justerskruven moturs. Notera: Om drivningen är aktiverad när du inte drar drivbygeln måste kopplingsvajern förlängas.

2. För att förlänga kopplingsvajern och minska

drivhastigheten ska du vrida justerskruven medurs. (Fig. 46) Om drivningen fortfarande känns långsam efter justeringen ska du låta en godkänd serviceverkstad byta ut drivremmen. Justera kopplingsvajern för justerbar hastighet (LC347V, LC347VE, LC353V, LC353VE) Om motorn startas och den lägsta hastigheten inte kan kopplas in måste hastighetsregleringen justeras.

1. För att öka drivhastigheten ska du vrida

justerskruven moturs. Notera: Om drivningen är aktiverad när hastighetsregleringen inte används måste kopplingsvajern förlängas.

2. För att förlänga kopplingsvajern och minska

drivhastigheten ska du vrida justerskruven medurs. (Fig. 46) Om drivningen fortfarande känns långsam efter justeringen ska du låta en godkänd serviceverkstad byta ut drivremmen.

808 - 010 - 06.11.2024

475Felsökning av motorn Problem Möjlig orsak Lösning Maskinen startar inte. Tändkabeln är felaktigt ansluten. Anslut tändkabeln till tändstiftet. Bränsletanken är tom. Fyll bränsletanken med korrekt bränsle- typ. Bränslet är gammalt. Töm bränsletanken och förgasaren. Fyll på med ny bensin. Det finns smuts i förgasare eller bränsle- ledning. Rengör förgasaren och/eller bränsleled- ningen. Tändstiftet är skadat. Justera elektrodavståndet, rengör eller byt ut tändstiftet. Det finns bränsle på tändstiftet. Rengör tändstiftet. Motorn stannar inte. Stoppmekanismen fungerar inte som den ska. Koppla bort tändkabeln från tändstiftet. Låt en godkänd serviceverkstad reparera produkten. Motorn går ojämnt. Tändkabeln är felaktigt ansluten. Anslut tändkabeln till tändstiftet. Det finns smuts i bränsleledningen eller så är bränslet slut. Rengör bränsleledningen. Fyll bränsle- tanken med nytt bränsle av rätt typ. Det är stopp i bränsletanklocket. Rensa bränsletanklocket. Det finns vatten eller smuts i bränslesys- temet. Tappa ur bränsletanken. Fyll bränsletan- ken med nytt bränsle av rätt typ. Luftfiltret är smutsigt. Rengör luftfiltret. Förgasaren måste justeras. Låt en serviceverkstad justera förgasa- ren. Motorn blir för varm. Motoroljenivån är för låg. Fyll på motorolja. Luftflödet är inte tillräckligt. Rengör luftfiltret och luftfilterkåpan. Förgasaren måste justeras. Låt en serviceverkstad justera förgasa- ren. Motorn feltänder när den ar- betar på höga varvtal. Elektrodavståndet i tändstiftet är för litet. Justera elektrodavståndet. Ovanliga ljud från motorn vid normal belastning. Fel typ av bensin. Töm bränsletanken och förgasaren. Fyll på med ny bensin. Se Kontrollera bräns- lesystemet på sida 475 . Kontakta en ser- viceverkstad om problemet kvarstår. Motorn fungerar inte korrekt på tomgång. Tändstiftet är smutsigt eller skadat eller så är elektrodavståndet för stort. Justera elektrodavståndet eller byt ut tändstiftet. Förgasaren måste justeras. Justera förgasaren. Luftfiltret är smutsigt. Rengör luftfiltret. 476 808 - 010 - 06.11.2024Transport, förvaring och kassering Transport och förvaring

• Vid förvaring och transport av produkten och bränslet ska du se till att det inte förekommer något läckage eller avgaser. Gnistor eller öppen eld, t.ex. från elektriska apparater eller pannor, kan orsaka brand.

• Använd alltid godkända behållare för transport och förvaring av bränsle.

• Töm bränsletanken innan du placerar produkten för förvaring under en längre tid. Kassera bränslet på lämplig anvisad plats

• Fäst produkten ordentligt under transport för att förhindra skador och olyckor.

• Förvara produkten i ett låst utrymme för att förhindra åtkomst för barn eller personer som inte är behöriga.

• Förvara produkten på en torr och frostfri plats. Transport och förvaring av batteri och laddare

• Ta inte bort batteriet förrän produkten står stilla och svalnat. Ta ut batteriet genom att hålla knappen på batteriets ovansida intryckt och ta bort batteriet från dess plats.

• Om batteriet ska förvaras längre än 30dagar laddar du det tills fler än tre lysdioder lyser grönt.

• Ladda batteriet en gång var tredje månad för att förhindra att skador uppstår.

• Batteriet och batteriladdaren måste förvaras i en temperatur mellan 5 och 40 °C. Högre temperaturer och värmekällor med hög temperatur, t.ex. eld, kan orsaka skador på batteriet.

• Ta aldrig isär batteriet.

• Sänk inte ner batteriet i vatten. Förvara batteriet på en torr, sval och ren plats med god ventilation.

• Om batteriet luktar, är varmt eller om värme under drift, förvaring eller laddning har orsakat deformering av batteriet ska du ta bort batteriet och inte använda det.

• Se till att batteriet och batteriladdaren förvaras stadigt under transport för att förhindra skador.

• Se till att batteriladdaren inte blir för varm. Kassering

• Följ lokala återvinningsbestämmelser och tillämpliga förordningar.

• Kassera alla kemikalier, som olja och frostskyddsmedel, vid en serviceverkstad eller på lämplig anvisad plats.

• När produkten inte längre används ska du skicka den till en Husqvarna-återförsäljare eller lämna den till en återvinningsstation.

• Kassera batteriet vid en serviceverkstad eller kassera det på en anvisad plats för förbrukade batterier. Tekniska data LC247 LC247S LC253S Motor Varumärke Husqvarna Husqvarna Husqvarna Modell HS 139A HS 139A HS 166A Motortyp Encylindrig, fyrtakt, forcerad Luftkylning, OHV Encylindrig, fyrtakt, forcerad Luftkylning, OHV Encylindrig, fyrtakt, forcerad Luftkylning, OHV Slagvolym, cm

Motorns angivna märkeffekt är medelvärdet för nettoeffekten (vid det specificerade varvtalet) hos en typisk produktionsmotor för den motormodell som mätts enligt SAE-standard J1349/ISO1585. Massproducerade motorer kan avvika från detta värde. Den faktiska uteffekten hos den motor som är installerad i slutprodukten kommer att bero på driftshastigheten, omgivningens egenskaper och andra faktorer.

808 - 010 - 06.11.2024 477LC247 LC247S LC253S

Tändstift Husqvarna HQT-7 Husqvarna HQT-7 Husqvarna HQT-7 Elektrodavstånd, mm 0,7–0,8 0,7–0,8 0,7–0,8 Bränsle- och smörjsystem Typ av motorsmörjning Splash Splash Splash Bränsletankens volym, l 0,9 0,9 1 Oljetankvolym, l 0,5 0,5 0,5 Motorolja

Ljudeffektnivå, uppmätt dB(A) 95 95 97 Ljudeffektnivå, garanterad L

Ljudtrycksnivå vid användarens öra, dB(A) 84 84 87 Vibrationsnivåer

Använd motorolja av kvalitet API SJ eller högre. Om SAE-30-olja används vid lägre temperatur än 5°C är det risk att motorn inte smörjs tillräckligt. Detta kan skada motorn. Information om rätt olja vid låga temperaturer finns i Byta motorolja på sida 474 . Se viskositetsdiagrammet i motorns handbok (om den medföljer) och välj den bästa viskositeten baserat på förväntad utomhustemperatur.

Bulleremission till omgivningen uppmätt som ljudeffekt (L

) enligt EG-direktiv 2000/14/EG.

Redovisade data för ljudtrycksnivå har ett typiskt spridningsmått (standardavvikelse) på 1,2dB (A).

Rapporterade data för vibrationsnivå har en typisk statistisk spridning (standardavvikelse) på 0,2m/s

2,75 2,75 2,75 2,75 Tändsystem Tändstift Husqvarna HQT-7 Husqvarna HQT-7 Husqvarna HQT-7 Husqvarna HQT-7 Elektrodavstånd, mm 0,7–0,8 0,7–0,8 0,7–0,8 0,7–0,8 Bränsle- och smörjsystem Typ av motorsmörjning Splash Splash Splash Splash Bränsletankens volym, l 1,0 0,9 1,0 0,9 Oljetankvolym, l 0,5 0,5 0,5 0,5 Motorolja

Ljudeffektnivå, uppmätt dB(A) 95 95 97 97

Motorns angivna märkeffekt är medelvärdet för nettoeffekten (vid det specificerade varvtalet) hos en typisk produktionsmotor för den motormodell som mätts enligt SAE-standard J1349/ISO1585. Massproducerade motorer kan avvika från detta värde. Den faktiska uteffekten hos den motor som är installerad i slutprodukten kommer att bero på driftshastigheten, omgivningens egenskaper och andra faktorer.

Använd motorolja av kvalitet SF, SG, SH, SJ eller högre. Om SAE-30-olja används vid lägre temperatur än 5°C är det risk att motorn inte smörjs tillräckligt. Detta kan skada motorn. Information om rätt olja vid låga temperaturer finns i Byta motorolja på sida 474 . Se viskositetsdiagrammet i motorns handbok (om den medföljer) och välj den bästa viskositeten baserat på förväntad utomhustemperatur.

Bulleremission till omgivningen uppmätt som ljudeffekt (L

) enligt EG-direktiv 2000/14/EG.

Ljudtrycksnivå vid användarens öra, dB(A)

Redovisade data för ljudtrycksnivå har ett typiskt spridningsmått (standardavvikelse) på 1,2dB (A).

Rapporterade data för vibrationsnivå har en typisk statistisk spridning (standardavvikelse) på 0,2m/s

480 808 - 010 - 06.11.2024Försäkran om överensstämmelse EU-försäkran om överensstämmelse Vi, Husqvarna AB, 561 82 Huskvarna, Sverige, tel: +46-36-146500, försäkrar på eget ansvar att produkten: Beskrivning Gräsklippare Varumärke Husqvarna Typ/Modell LC247, LC247S, LC253S, LC347V, LC347VE, LC353V, LC353VE Identifiering Serienummer daterade 2022 och framåt uppfyller alla krav i följande EU-direktiv och förordningar: Lagstiftning Beskrivning 2006/42/EG ”om maskiner” 2014/30/EU ”angående elektromagnetisk kompatibilitet” 2000/14/EC ”angående emission av buller till omgivningen” 2011/65/EU ”angående begränsning av användning av vissa farliga ämnen i elektrisk och elektronisk utrustning” och att följande standarder och/eller tekniska specifikationer tillämpas: EN ISO 5395-1:2013+A1:2018, EN ISO 5395-2:2013+A1:2016+A2:2017, EN ISO

12100:2010, EN ISO 14982:2009, EN IEC 63000:2018

Anmält organ: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden har intygat överensstämmelse med rådets direktiv 2000/14/EG, procedur för utvärdering av överensstämmelse: bilaga VI. För information om bulleremissioner, se Tekniska data på sida 477

Huskvarna, 2022-10-03 Claes Losdal, utvecklingschef/trädgårdsprodukter, Husqvarna AB Ansvarig för teknisk dokumentation
