LIETOŠANAS INSTRUKCIJA LC 353VE HUSQVARNA

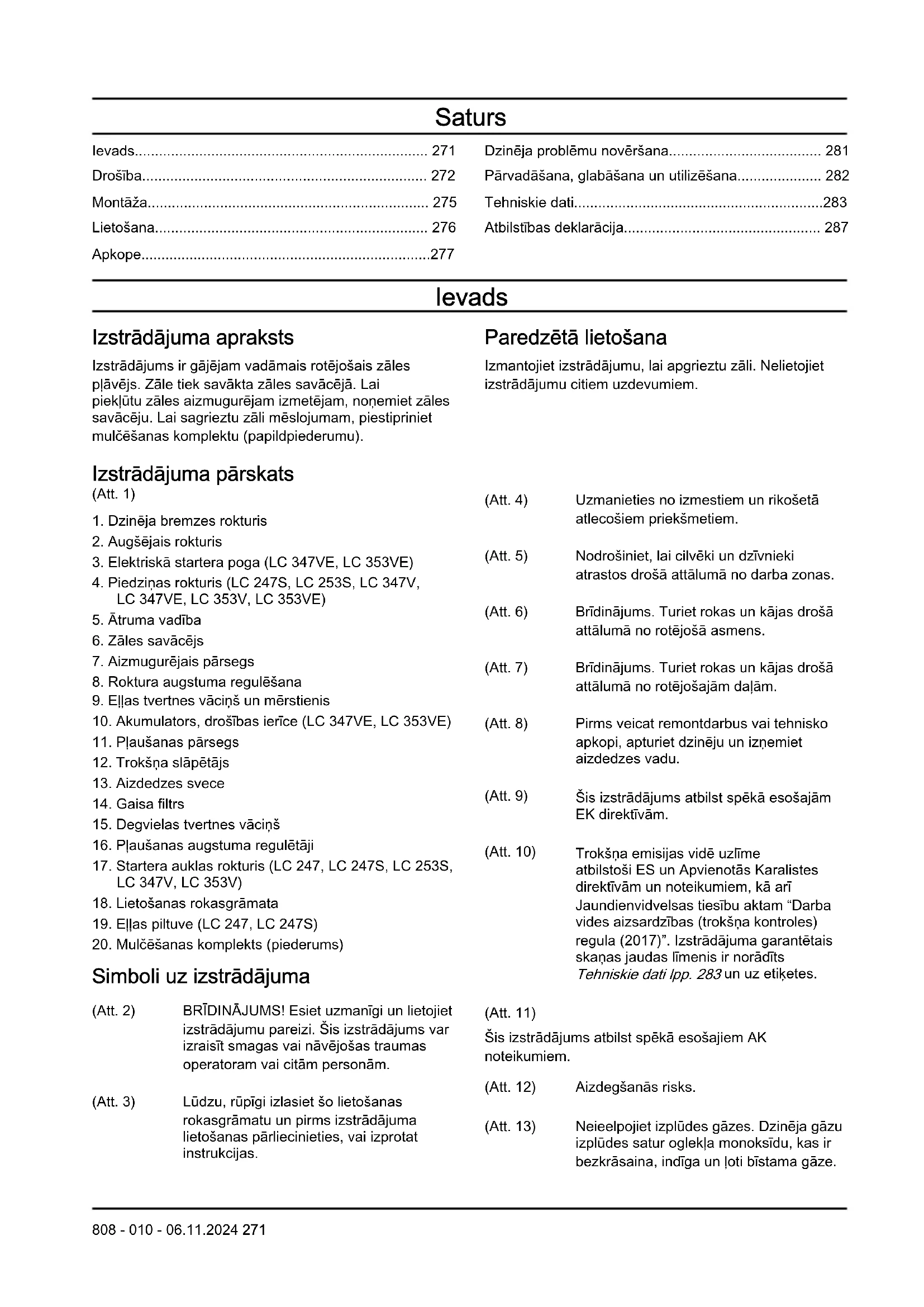

LV Lietošanas pamācība 271-287

Dzinēja problēmu novēršana.... 281

Pārvadāšana, glabāšana un utilizēšana.... 282

Tehniskie dati....283

Atbilstības deklarācija.... 287

levads

Izstrādājuma apraksts

Izstrādājums ir gājējam vadāmais rotējošais zāles plāvējs. Zāle tiek savākta zāles savācējā. Lai pieklūtu zāles aizmugurējam izmetējam, nonemiet zāles savācēju. Lai sagrieztu zāli mēslojumam, piestipriniet mulčēšanas komplektu (papildpiederumu).

Izstrādājuma pārskats

(Att. 1)

1. Dzinēja bremzes rokturis
2. Augšējais rokturis
3. Elektriskā startera poga (LC 347VE, LC 353VE)
4. Piedziņas rokturis (LC 247S, LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE)
5. Ātruma vadība
6. Zāles savācējs
7. Aizmugurējais pārsegs
8. Roktura augstuma regulēšana
9. Ellas tvertnes vāciņš un mērstienis
10. Akumulators, drošības ierīce (LC 347VE, LC 353VE)
11. Plaušanas pârsegs
12. Trokšna slāpētājs
13. Aizdedzes svece
14. Gaisa filtrs
15. Degvielas tvertnes vāciņš
16. Pļaušanas augstuma regulētāji
17. Startera auklas rokturis (LC 247, LC 247S, LC 253S, LC 347V, LC 353V)
18. Lietošanas rokasgrāmata
19. Ellas piltuve (LC 247, LC 247S)
20. Mulčēšanas komplekts (piederums)

Simboli uz izstrādājuma

(Att. 2) BRĪDINĀJUMS! Esiet uzmanīgi un lietojiet izstrādājumu pareizi. Šis izstrādājums var izraisīt smagas vai nāvējošas traumas operatoram vai citām personām.

(Att. 3) Lūdzu, rūpīgi izlasiet šo lietošanas rokasgrāmatu un pirms izstrādājuma lietošanas pārliecinieties, vai izprotat instrukcijas.

Paredzētā lietošana

Izmantojiet izstrādājumu, lai apgrieztu zāli. Nelietojiet izstrādājumu citiem uzdevumiem.

(Att. 4) Uzmanieties no izmestiem un rikošetā atlecošiem priekšmetiem.
(Att. 5) Nodrošiniet, lai cilvēki un dzīvnieki atrastos drošā attālumā no darba zonas.
(Att. 6) Brīdinājums. Turiet rokas un kājas drošā attālumā no rotējošā asmens.
(Att. 7) Brīdinājums. Turiet rokas un kājas drošā attālumā no rotējošajām dalām.
(Att. 8) Pirms veicat remontdarbus vai tehnisko apkopi, apturiet dzinēju un izņemiet aizdedzes vadu.
(Att. 9) Šis izstrādājums atbilst spēkā esošajām EK direktīvām.
(Att. 10) Trokšna emisijas vidē uzīme atbilstoši ES un Apvienotās Karalistes direktīvām un noteikumiem, kā arī Jaundienvidvelsas tiesību aktam “Darba vides aizsardzības (trokšna kontroles) regula (2017)”. Izstrādājuma garantētais skaņas jaudas līmenis ir norādīts Tehniskie dati lpp. 283 un uz etiketes.

(Att. 11)

Šis izstrādājums atbilst spēkā esošajiem AK noteikumiem.

(Att. 12) Aizdegšanās risks.

(Att. 13) Neieelpojiet izplūdes gāzes. Dzinēja gāzu izplūdes satur oglekļa monoksīdu, kas ir bezkrāsaina, indīga un ľoti bīstama gāze.

Nedarbiniet dzinēju iekštelpās vai slēgtās telpās.

(Att. 14) Karsta virsma.

(Att. 16) Pirms iedarbināt izstrādājumu, iepildiet dzinējā eļļu.

(Att. 17) ledarbināšanas darbības modelim LC 247, LC 247S, LC 253S, LC 347V, LC 353V: Bīdiet dzinēja bremžu rokturi uz leju un velciet startera auklas rokturi.

(Att. 18) Iedarbināšanas darbības modelim LC 347VE, LC 353VE: Bīdiet dzinēja bremžu rokturi uz leju un nospiediet iedarbināšanas pogu.

(Att. 15) Skenējams kods.

Piezīme: Pārējie uz izstrādājuma norādītie simboli/uzlīmes attiecas uz citu tirdzniecības nozaru sertifikācijas prasībām.

Euro V emisija

BRĪDINĀJUMS: Motora atvēršana anulē šī kēdes zāga ES tipa apstiprinājumu.

Produkta bojājumi

Mês neatbildam par mūsu produkta bojājumiem, ja:

• ir veikts nepareizs produkta remonts;
• produkta remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;
• produktam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;
• produkta remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista.

Drošība

Drošības definīcijas

Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas.

BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ operatoram vai blakus esošajām personām draud traumu vai nāves risks.

IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks.

Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā.

Vispārīgi drošības norādījumi

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Šis izstrādājums ir bīstams, ja to lieto nepareizi vai ja nerīkojaties piesardzīgi. Drošības instrukciju neievērošana var izraisīt traumas vai nāvi.
• Šis izstrādājums darbības laikā rada elektromagnētisko lauku. Zināmos apstāklos šis

lauks var traucēt aktīvā vai pasīvā medicīniskā implantāta darbību. Lai samazinātu nopietnas traumas gūšanas vai dzīvības zaudēšanas risku, mēs iesakām personām, kam ir medicīniskie implantāti, pirms šī izstrādājuma lietošanas konsultēties ar savu ārstu un medicīniskā implantāta ražotāju.

• Vienmēr rīkojieties piesardzīgi un saprātīgi. Ja neesat drošs par to, kā izmantot šo izstrādājumu konkrētā situācijā, pārtrauciet darbu un sazinieties ar savu Husqvarna izplatītāju, pirms turpināt.
• Paturiet prātā, ka operators ir atbildīgs par negadījumiem, kuros iesaistītas citas personas.
• Gādājiet, lai izstrādājums ir tīrs. Pārliecinieties, ka varat skaidri izlasīt zīmes un uzlīmes.
• Neļaujiet nevienai personal izmantot izstrādājumu, ja neesat pārliecinājies, ka šī persona ir izlasījusi un izprot lietotāja rokasgrāmatas saturu.
• Neļaujiet bērniem lietot šo izstrādājumu.
• Bērni nedrīkst atrasties darba zonā. Tuvumā vienmēr jābūt pieaugušajam.
• Neļaujiet lietot izstrādājumu personali, kas nav iepazinusies ar lietošanas norādījumiem.
• Ja produktu izmanto persona ar samazinātām fiziskajām vai garīgajām spējām, vienmēr uzraugiet šo personu. Tuvumā vienmēr jābūt pieaugušajam.
• Neizmantojiet šo izstrādājumu, ja esat noguris, slims vai esat alkohola, narkotiku vai medikamentu izraisītā reibumā. Šāds stāvoklis negatīvi ietekmē jūsu redzi, modrību, koordināciju un spriestspēju.

• Nelietojiet izstrādājumu, kas ir bojāts vai nedarbojas pareizi.

• Neveiciet izmainas šajā izstrādājumā un neizmantojiet to, ja ir iespējams, ka citas personas tajā ir veikušas izmainas.

• Nemainiet noregulēto dzinēja apgriezienu skaitu

Darba zonas drošība

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Pirms izmantojat izstrādājumu, noņemiet no darba zonas priekšmetus, piemēram, zarus, žagarus un akmeņus.
• Priekšmeti, kas saskaras ar griešanas ierīci, var atlēkt un nodarīt kaitējumu personām vai citiem priekšmetiem. Gādājiet, lai citi cilvēki un dzīvnieki atrastos drošā attālumā no izstrādājuma.
• Nekad neizmantojiet izstrādājumu sliktos laikapstāklos, piemēram, miglā, lietū, stiprā vējā, lielā aukstumā un pastāvot zibenōšanas riskam. Izstrādājuma izmantošana sliktos laikapstāklos vai mitrā vai slapjā vietā ir nogurdinoša. Slikti laikapstākli var izraisīt bīstamus apstāklus, piemēram, slidenas virsmas.
• Pārliecinieties, vai nav personu, priekšmetu un situāciju, kas varētu kavēt izstrādājuma drošu darbību.
• Uzmanīgi skatieties, vai nav škēršļu, piemēram, sakņu, akmeņu, zaru, bedru un grāvju. Garā zālē var atrasties dažādi škēršļi.
• Plaušana uz nogāzēm var būt bīstama. Neizmantojiet izstrādājumu uz virsmas, kuras slīpums pārsniedz 15°.
• Uz nogāzēm izstrādājumu izmantojiet garenvirzienā. Neplaujiet uz augšu un uz leju.
• Esiet uzmanīgi, kad tuvojaties stūriem, aiz kuriem nekas nav redzams, un priekšmetiem, kas aizsedz skaidru skatu.

Darba drošība

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Izmantojiet što izstrādājumu tikai zālienu plaušanai. Izstrādājumu nav atļauts izmantot citu darbu veikšanai.
• Lietojiet individuālos aizsardzības līdzekļus. Skatiet šeit: Individuālie aizsarglīdzekļi lpp. 273.
• Pārliecinieties, vai zināt, kā ārkārtas situācijā ātri apturēt dzinēju.

• Nekad neiedarbiniet dzinēju slēgtās telpās vai uzliesmojošu materiālu tuvumā. Dzinēja izplūdes gāzes ir karstas, un tajās var būt dzirksteles, kas var izraisīt ugunsgrēku.

• Nedarbiniet izstrādājumu, ja asmens un visi pārsegi nav piestiprināti pareizi. Nepareizi piestiprināts asmens var klūt valīgs un izraisīt traumas personal.

• Pārliecinieties, ka asmens neatsitas pret priekšmetiem, piemēram, akmeņiem un saknēm. Tas var sabojāt asmeni un saliekt dzinēja vārpstu. Saliekts asmens izraisa stipru vibrāciju un rada ľoti lielu risku, ka asmens klūst valīgs.
• Ja asmens saskaras ar priekšmetu vai rodas spēcīgas vibrācijas, nekavējoties izslēdziet izstrādājumu. Atvienojiet aizdedzes vadu no aizdedzes sveces. Pārbaudiet, vai izstrādājumā nav bojājumu. Novērsiet bojājumus vai ľaujiet pilnvarotā servisa pārstāvim veikt remontu.
• Nekad nepiestipriniet dzinēja bremžu rokturi pastāvīgi rokturim, kad dzinējs ir iedarbināts.
• Novietojiet izstrādājumu uz stabilas, līdzenas virsmas un iedarbiniet to. Pārliecinieties, vai asmens nepieskaras zemei vai citiem priekšmetiem.
• Darbinot izstrādājumu, vienmēr stāviet aiz tā.
• Darbinot izstrādājumu, raugiet, lai visi četri riteni atrodas uz zemes un turiet rokturi ar abām rokām. Turiet rokas un kājas drošā attālumā no rotējošajiem asmeņiem.
• Nekad nenolieciet izstrādājumu dzinēja darbības laikā.
• Esiet piesardzīgs, velkot izstrādājumu uz aizmuguri.
• Nekad neceliet izstrādājumu uz augšu dzinēja darbības laikā. Ja jums jāpaceļ izstrādājums, vispirms izslēdziet dzinēju un atvienojiet aizdedzes vadu no aizdedzes sveces.
• Neejiet atmuguriski izstrādājuma lietošanas laikā.
• Izslēdziet dzinēju, kad pārvietojaties pa teritorijām, ko neklāj zāle, piemēram, pa grants, akmens vai asfalta celiniem.
• Nekad neskrieniet ar izstrādājumu dzinēja darbības laikā. Darbinot izstrādājumu, vienmēr ejiet.
• Apturiet dzinēju, pirms maināt griešanas augstumu. Nekad nemēginiet veikt regulēšanas darbus dzinēja darbības laikā.
• Nekad neatstājiet izstrādājumu bez uzraudzības dzinēja darbības laikā. Izslēdziet dzinēju un pārliecinieties, vai griešanas ierīce nerotē.

Norādījumi par drošu darbu

Individuālie aizsarglīdzek|i

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Šādi līdzekļi nevar pilnībā novērst traumu gūšanas risku, taču samazina traumu smaguma pakāpi, ja negadījums tomēr notiek. Laujiet izplatītājam palīdzēt jums izvēlēties pareizo aprīkojumu.

• Ja trokšna līmenis ir augstāks par 85 dB, izmantojiet dzirdes aizsarglīdzekļus.

• Velciet izturīgus zābakus vai kurpes, kas neslīd. Nevelciet valējas kurpes un neejiet ar basām kājām.

• Velciet izturīgas garās bikses.
• Vajadzības gadījumā izmantojiet aizsargcimdus, piemēram, piestiprinot, pārbaudot vai tīrot griešanas aprīkojumu.

Zāles plāvēja drošības ierīces

BRĪDINĀJUMS: Pirms zāles plāvēja lietošanas izlasiet zemāk minētos brīdinājumus.

• Nelietojiet zāles plāvēju ar drošības ierīcēm, kas ir bojātas vai nedarbojas pareizi.
• Regulāri pārbaudiet drošības ierīces. Ja drošības ierīces ir bojātas vai nedarbojas pareizi, sazinieties ar Husqvarna apkopes dienesta pārstāvi.
• Nepārveidojiet drošības ierīces.

Griezēja pārsega pārbaude

Griezēja pārsegs samazina izstrādājuma vibrācijas un asmens radītu ievainojumu gūšanas risku.

- Pārbaudiet griezēja pārsegu, lai pārliecinātos, vai nav bojājumu, piemēram, plaisu.

Akumulators (LC 347VE, LC 353VE)

BRĪDINĀJUMS: Bojāts akumulators samazina produkta drošumu. Izmantojiet tikai tādu akumulatoru, ko ir apstiprinājis ražotājs.

Akumulators nodrošina strāvu elektriskajai iedarbināšanai un ir drošības ierīce, kas novērš nejaušu iedarbināšanu. Iznemiet akumulatoru, kad nelietojat produktu un kad atstājat to bez uzraudzības.

Dzinēja bremžu roktura pārbaude

Dzinēja bremžu rokturis aptur dzinēju. Atlaižot dzinēja bremžu rokturi, dzinējs apstājas.

- ledarbiniet dzinēju un pēc tam atlaidiet dzinēja bremžu rokturi. Ja dzinējs neapstājas trīs sekundēs, lieciet pilnvarotā Husqvarna servisa pārstāvim noregulēt dzinēja bremzes. (Att. 19)

Trokšna slāpētājs

Slāpētājs maksimāli mazina troksni un novirza dzinēja izplūdes gāzes prom no operatora.

Nelietojiet produktu, ja nav trokšna slāpētāja vai tas ir bojāts. Bojāts trokšna slāpētājs palielina trokšna līmeni un aizdegšanās risku.

BRĪDINĀJUMS: Lietošanas laikā, tūlīt pēc tās un tad, kad dzinējs darbojas tukšgaitā, trokšna slāpētājs būtiski

sakarst. Lai nepieļautu aizdegšanos, esiet piesardzīgi uzliesmojošu materiālu un/vai gāzu tuvumā.

Trokšna slāpētāja pārbaude

- Regulāri pārbaudiet slāpētāju, lai pārliecinātos, ka tas ir pareizi piestiprināts un nav bojāts.

Drošības norādījumi, rīkojoties ar degvielu

BRĪDINĀJUMS: Pirms zāles plāvēja lietošanas izlasiet zemāk minētos brīdinājumus.

• Nelietojiet zâles plâvēju, ja uz tā ir degviela vai dzinēja ella. Notīriet degvielu/ellu un laujiet zâles plâvējam nožūt.
• Ja degviela nokluvusi uz apgērba, nekavējoties pārgērbieties.
• Nelaujiet degvielai noklūt uz kermeṇa, jo var rasties trauma. Ja degviela izlijusi uz kermeṇa, izmantojiet ziepes un ūdeni, lai to nomazgātu.
• Nelietojiet zāles plāvēju, ja no dzinēja ir noplūde. Regulāri pārbaudiet, vai no dzinēja nav noplūde.
• Rīkojoties ar degvielu, esiet uzmanīgi. Degviela ir viegli uzliesmojoša, tās tvaiki ir sprādzienbīstami un var radīt traumas vai nāvējošu traumu.
• Neieelpojiet degvielas tvaikus, jo tie var kaitēt veselībai. Pārliecinieties, ka gaisa plūsma ir pietiekama.
• Nesmēkējiet degvielas vai dzinēja tuvumā.
• Nenovietojiet siltus priekšmetus degvielas vai dzinēja tuvumā.
• Nepapildiniet degvielu dzinēja darbības laikā.
• Pirms degvielas uzpildes pārliecinieties, ka dzinējs ir atdzisis.
• Pirms uzpildes lēni atveriet degvielas tvertnes vāciņu un uzmanīgi izlaidiet spiedienu.
• Neuzpildiet dzinēja degvielu telpās. Nepietiekama gaisa plūsma var radīt traumas vai nāvi, nosmokot vai saindējoties ar oglekļa monoksīdu (tvana gāzi).
• Pilnībā aizskrūvējiet degvielas tvertnes vāciņu. Ja degvielas tvertnes vāciņš nav aizskrūvēts, pastāv aizdegšanās risks.
• Pirms iedarbināšanas pārvietojiet zāles plāvēju vismaz 3 m/10 pēdas no vietas, kur uzpildījāt tvertni.
• Pilnībā neuzpildiet degvielas tvertni. Siltuma ietekmē degviela izplešas. Atstājiet degvielas tvertnes augšdaļu tukšu.
• Ja zāles plāvēja degvielas tvertnē ir degviela, nekādā gadījumā neuzglabājiet to ēkā, kurā ir aizdegšanās avoti, piemēram, karstā ūdens avoti un telpu sildītāji, drēbju žāvētāji u.c. Pirms zāles plāvēja novietošanas uzglabāšanai telpās laujiet atdzist dzinējam.

Norādījumi par drošu apkopi

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Dzinēja gāzu izplūdes satur oglekļa monoksīdu, kas ir bezkrāsaina, indīga un loti bīstama gāze. Nedarbiniet dzinēju iekštelpās vai slēgtās telpās.
• Pirms veicat izstrādājuma apkopi, vispirms izslēdziet dzinēju un atvienojiet aizdedzes vadu no aizdedzes sveces. Modelim LC 347VE, LC 353VE izņemiet arī akumulatoru.

• Veicot griešanas aprīkojuma apkopi, velciet aizsargcimdus. Asmens ir ľoti ass, un ar to var viegli sagriezties.

• Piederumi un pārveidojumi izstrādājumā, kurus ražotājs nav apstiprinājis, var izraisīt nopietnas traumas vai nāvi. Nepārveidojiet izstrādājumu. Izmantojiet tikai tādus piederumus, ko ir apstiprinājis ražotājs.

• Ja apkope netiek veikta pareizi un regulāri, traumu gūšanas risks un bojājumu izstrādājumam risks palielinās.
• Veiciet tikai to apkopi, kas norādīta īpašnieka rokasgrāmatā. Visi pārējie apkopes darbi jāveic pilnvarotā Husqvarna servisa pārstāvim.
• Laujiet pilnvarotā Husqvarna servisa pārstāvim regulāri veikt izstrādājuma apkopi.
• Nomainiet bojātās, nodilušās un salūzušās detaļas.

Montāža

levads

BRĪDINĀJUMS: Pirms izstrādājuma montāžas izlasiet sadaļu par drošību. Modelim LC 347VE, LC 353VE izņemiet ari akumulatoru.

Roktura regulēšana

1. Atlaidiet apakšējos fiksatorus.
2. Pārvietojiet fiksatorus uz rievu apakšējo galu izstrādājuma kreisajā un labajā pusē. (Att. 20)
3. lestatiet roktura augstumu vienā no diviem pieejamiem stāvokliem.
4. Pārvietojiet fiksatorus uz augšu roktura virzienā, līdz tie apstājas un atskan klikšķis. (Att. 21)
5. Pilnībā pievelciet fiksatorus.

Produkta novietošana transportēšanas pozīcijā

1. Atlaidiet apakšējos fiksatorus.
2. Pārvietojiet fiksatorus uz rievu apakšējo galu izstrādājuma kreisajā un labajā pusē. (Att. 20)
3. Nolokiet rokturi uz priekšu. (Att. 22)

Izstrādājuma novietošana darbības pozīcijā

1. Uzlokiet rokturi uz augšu. (Att. 23)
2. Pārvietojiet fiksatorus uz augšu roktura virzienā, līdz tie apstājas un atskan klikšķis. (Att. 21)
3. Pilnībā pievelciet fiksatorus.

Zāles uztvērēja montāža

1. Piestipriniet zāles uztvērēja rāmi zāles maisam tā, lai maisa stingrā daļa būtu apakšā. Nodrošiniet, lai rāmja rokturis ir zāles maisa augšdaļā. (Att. 24)
2. lestipriniet zāles uztvērēja rāmja apakšdaļu zāles uztvērēja apakšdaļas rievā.
3. Piestipriniet zāles maisu zāles uztvērēja rāmim ar spailēm. (Att. 25)
4. Paceliet aizmugurējo pārsegu.
5. Piestipriniet zāles uztvērēju šasijas augšmalai.
6. levietojiet zâles savācēja apakšējo daļu zâles izmešanas atverē. (Att. 26)

Mulčēšanas aizbāžņa (piederums) montāža

1. Paceliet aizmugurējo pārsegu un nonemiet zāles savācēju.
2. levietojiet mulčēšanas ieliktni zāles izmešanas atverē. (Att. 27)
3. Nomainiet asmeni pret mulčēšanas asmeni, kas tiek nodrošināts mulčēšanas komplektā. Skatiet Tehniskie dati lpp. 283.

Zāles griešana bez pievienota zāles savācēja vai mulčēšanas aizbāžņa

• Paceliet aizmugurējo pārsegu un nonemiet zāles savācēju.
• Ja ir pievienots mulčēšanas aizbāznis un mulčēšanas asmens, nonemiet tos.
• Pirms produkta lietošanas aizveriet aizmugurējo vāku.

Kad lietojat produktu, nogrieztā zāles tiek izvadīta zem aizmugurējā pārsega.

Lietošana

levads

BRĪDINĀJUMS: Pirms sākat darbu ar produktu, izlasiet nodalų par drošību un pārliecinieties, vai saprotat to.

Husqvarna Connect

Husqvarna Connect ir bezmaksas lietotne jūsu mobilajai ierīcei. Lietotne Husqvarna Connect nodrošina paplašinātas funkcijas jūsu Husqvarna izstrādājumam:

• Paplašināta izstrādājuma informācija.
• Informācija par izstrādājuma dalām un apkopi un palīdzība ar to.

Lai sāktu izmantot Husqvarna Connect

1. Lejupielādējiet lietotni Husqvarna Connect savā mobilajā ierīcē.
2. Registrējieties Husqvarna Connect lietotnē.
3. Izpildiet Husqvarna Connect lietotnē sniegtos norādījumus, lai pievienotu un registrētu izstrādājumu.

Piezīme: Lietotne Husqvarna Connect nav pieejama lejupielādei visos regionos. Lai iegūtu plašāku informāciju, sazinieties ar apkopes sniedzēju.

Pirms izstrādājuma lietošanas

1. Uzmanīgi izlasiet lietotāja rokasgrāmatu un pārliecinieties, vai izprotat instrukcijas.
2. Pārbaudiet griešanas aprīkojumu, lai pārliecinātos, vai tas ir pareizi piestiprināts un noregulēts. Skatiet: Griešanas aprīkojuma pārbaudīšana lpp. 278.
3. Pārbaudiet ellas līmeni un nepieciešamības gadījumā pielejiet motorellu. Skatiet: Ellas līmeņa pārbaude lpp. 279.
4. Uzpildiet degvielas tvertni. Skatiet: Degvielas uzpildišana lpp. 276.

Degvielas uzpildišana

Ja iespējams, izmantojiet zemu emisiju/alkilātu degvielu. Ja zemu emisiju/alkilātu benzīns nav pieejams, izmantojiet kvalitatīvu bezsvina benzīnu vai svinu saturošu benzīnu, kura oktānskaitlis ir vismaz 90.

IEVĒROJIET: Neizmantojiet benzīnu, kura oktānskaitlis ir mazāks par 90 RON (87 AKI). Pretējā gadījumā produktu var sabojāt.

1. Lēni atveriet degvielas tvertnes vāciņu, lai samazinātu spiedienu.

2. Lēni uzpildiet ar degvielas kannu. Ja esat izšlakstijis degvielu, notīriet to ar drāniņu un laujiet atlikušajai degvielai nožūt.

3. Satīriet ap degvielas tvertnes vāciņu.
4. Pilnībā aizskrūvējiet degvielas tvertnes vāciņu. Ja degvielas tvertnes vāciņš nav piegriezts, pastāv aizdegšanās risks.
5. Pirms iedarbināšanas pārvietojiet izstrādājumu vismaz 3 m (10 pēdu) attālumā no vietas, kur veicāt uzpildi.

Griešanas augstuma regulēšana

Griešanas augstumu var noregulēt 6 līmenos.

1. Lai samazinātu griešanas augstumu, pārvietojiet griešanas augstuma sviru uz aizmuguri.
2. Lai palielinātu griešanas augstumu, pārvietojiet griešanas augstuma sviru uz priekšu. (Att. 28)

IEVĒROJIET: Neiestatiet griešanas augstumu pārāk zemu. Ja zāliena virsma nav līdzena, asmeņi var saskarties ar zemi.

Izstrādājuma iedarbināšana

- Pārliecinieties, vai aizdedzes vads ir pievienots aizdedzes svecei.

Manuāla iedarbināšana (LC 247, LC 247S, LC 253S, LC 347V, LC 353V)

1. Stāviet aiz izstrādājuma.
2. Turiet dzinēja bremžu rokturi pretī stūrei. (Att. 29)
3. Turiet startera auklas rokturi ar labo roku.
4. Lēni velciet startera auklu, līdz sajūtat pretestību.
5. Lai iedarbinātu dzinēju, spēcīgi to pavelciet.

BRĪDINĀJUMS: Netiniet startera auklu ap roku.

Elektriskā iedarbināšana (LC 347VE, LC 353VE)

1. Pārliecinieties, vai akumulators ir uzlādēts. Skatiet: Akumulatora izmantošana pirmo reizi lpp. 279.
2. Piestipriniet akumulatoru pie dzinēja. Atskanot klikšķim, akumulators automātiski nofiksējas. (Att. 30)
3. Stāviet aiz izstrādājuma un turiet dzinēja bremžu rokturi (A) piespiestu pie stūres. (Att. 31)
4. Nospiediet un 3–5 sekundes turiet nospiestu elektropiedziņas iedarbināšanas pogu. Dzinējs iedarbojas.

Piezīme: Ja dzinējs neiedarbojas, nogaidiet minūti un mēģiniet vēlreiz iedarbināt izstrādājumu.

Piedziņas izmantošana riteniem

• Modeliem ar piedziñas rokturi velciet piedziñas rokturi augšējā roktura virzienā. (Att. 32)
• Modeliem ar apgriezienu skaita regulēšanu pabīdiet apgriezienu skaita regulēšanas sviru uz priekšu, lai palielinātu apgriezienus, un atpakaļ, lai samazinātu apgriezienus. (Att. 33)
• Pirms velkat izstrādājumu uz aizmuguri, atvienojiet piedziņu un pastumiet izstrādājumu uz priekšu par aptuveni 10 cm.
• Atlaidiet piedziņas rokturi, lai atvienotu piedziņu, piemēram, ja ejat tuvu škērslim.

Izstrādājuma apturēšana

- Lai apturētu dzinēju, atlaidiet dzinēja bremžu rokturi.

Akumulatora iznemšana (LC 347VE & LC 353VE)

Lai novērstu nejaušu dzinēja iedarbināšanu, izņemiet akumulatoru, kad izstrādājums netiek izmantots.

- Nospiediet blokēšanas pogu (A) un izvelciet akumulatoru, velkot taisni. (Att. 34)

Laba rezultāta panākšana

• Vienmēr lietojiet tikai asus asmeņus. Lietojot trulu asmeni, plaušanas rezultāts ir nevienmērīgs, un nopļautā zāles virsma klūst dzeltena. Ass asmens ari patērē mazāk energijas nekā truls asmens.
• Neplaujiet vairāk par ½ no zāles garuma. Vispirms plaujiet ar lielu plaušanas augstuma iestatījumu. Pārbaudiet rezultātu un nolaidiet plaušanas augstumu līdz pieņemamam līmenim. Ja zāle ir ľoti gara, plaujiet lēni un, ja nepieciešams, dariet to divreiz.
• Katru reizi plaujiet dažādos virzienus, lai zālienā neatstātu svītras.
• Uzturiet plaušanas pârsegu tîru. Zâles un netîrumu uzkrāšanās plaušanas pârsega iekšpusē var pasliktināt plaušanas rezultātu. Skatiet: Griešanas pârsega iekšējās virsmas tīrīšana lpp. 278.

Apkope

levads

BRĪDINĀJUMS: Pirms veicat apkopi, izlasiet nodalu par drošību un pārliecinieties, vai izprotat to.

Lai veiktu visus izstrādājuma apkopes un remonta darbus, ir nepieciešama īpaša apmācība. Mēs garantējam profesionāla remonta un apkopes pieejamību. Ja jūsu izplatītājs nav servisa pārstāvis, vērsieties pie viņa, lai iegūtu informāciju par tuvāko servisa pārstāvi.

Papildinformāciju skatiet šeit: www.husqvarna.com.

Apkopes grafiks

IEVĚROJIET: Sasverot šo izstrādājumu, nodrošiniet, lai gaisa filtrs būtu

pavērsts augšup, nevis pret zemi. Pastāv risks izraisīt dzinēja bojājumus.

IEVĒROJIET: Modeliem ar elektropiedziņas iedarbināšanu izņemiet akumulatoru pirms apkopes, remonta vai izstrādājuma tīrīšanas.

Apkopes intervāli tiek aprēkināti atbilstoši izstrādājuma ikdienas lietošanai. Intervāli mainās, ja izstrādājumu neizmanto ikdienā.

Apkopei, kas atzīmēta ar zīmi *, skatiet instrukcijas sadalā Apkope lpp. 277.

Apkope Katru dienu Reizi mēnesī Katru sezonu
Veiciet vispārīgu pārbaudi X
Pārbaudiet eļļas līmeni X
Nomainiet ellu (pirmo reizi pēc 5 h lietošanas, pēc tam — ik pēc 50 h lietošanas) ^181			X
Izstrādājuma tīrīšana X
Pārbaudiet griešanas aprīkojumu X
Pārbaudiet griešanas pārsegu* X
Pārbaudiet dzinēja bremžu rokturi* X
Pārbaudiet slāpētāju* X
Pārbaudiet aizdedzes sveci. Ja nepieciešams, notīriet vai nomainiet aizdedzes sveci			X
Pārbaudiet gaisa filtru X
Iztīriet gaisa filtru ^182		X
Nomainiet gaisa filtru. X
Pārbaudiet degvielas sistēmu X
Notīriet cilindra dzesēšanas spārniņus X
Pārbaudiet un noregulējiet sajūga trosīti. (LC 247S, LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE)			X

Vispārējās pārbaudes veikšana

- Pārliecinieties, vai visi uzgriežni un skrūves uz izstrādājuma ir pareizi pievilkti.

Produkta tīrīšana no ārpuses

• Izmantojiet suku, lai notīrītu lapas, zāli un netīrumus.
• Pārliecinieties, vai gaisa ieplūde dzinēja augšpusē nav blokēta.
• Produktu nedrīkst skalot ar augstspiediena ūdens strūklu.
• Ja izstrādājuma tīrīšanai izmantojat ūdeni, nelejiet to tieši uz dzinēja.

Griešanas pârsega iekšējās virsmas tīrīšana

1. Iztukšojiet degvielas tvertni.
2. Novietojiet izstrādājumu uz sāniem ar slāpētāju uz leju.

IEVĚROJIET: Novietojot

izstrādājumu ar gaisa filtru uz leju, var sabojāt dzinēju.

1. Ar šlūteni noskalojiet griešanas pārsega iekšējo virsmu.

Griešanas aprīkojuma pārbaudīšana

BRĪDINĀJUMS: Lai novērstu nejaušu palaišanu, atvienojiet aizdedzes vadu no aizdedzes sveces.

BRĪDINĀJUMS: Veicot griešanas aprīkojuma apkopi, velciet aizsargcimdus. Asmens ir ľoti ass, un ar to var viegli sagriezties.

1. Pārbaudiet, vai griešanas aprīkojums nav bojāts vai ieplaisājis. Vienmēr nomainiet bojātu griešanas ierīci.
2. Apskatiet asmeni, lai redzētu, vai tas nav bojāts vai truls.

Piezīme: Vajadzības gadījumā pēc asmens uzasināšanas to balansējiet. Laujiet servisa centram asināt, nomainīt un balansēt asmeni. Ja saskaraties ar škērsli, kas liek izstrādājumam apstāties, nomainiet bojāto asmeni. Lai apkopes centra pārstāvis novērtē, vai asmens ir jāuzasina, vai ari tas ir jānomaina.

Asmens maina

1. Fiksējiet asmeni ar koka kluci. (Att. 35)

2. Izskrūvējiet asmens skrūvi un nonemiet atsperes paplāksni.

3. Nonemiet asmeni.
4. Pārbaudiet, vai nav bojāts asmens balsts un asmens skrūve.
5. Pārbaudiet, vai dzinēja vārpsta nav saliekta.
6. Kad piestiprināt jauno asmeni, vērsiet asmens saliektos galus plaušanas pārsega virzienā. (Att. 36)
7. Pārliecinieties, vai asmens ir salāgots ar dzinēja vārpstas centru.
8. Fiksējiet asmeni ar koka kluci. Piestipriniet atsperpaplāksni, pievelciet skrūvi un paplāksni līdz 70 Nm. (Att. 37)
9. Ar roku pagrieziet asmeni un pārbaudiet, vai tas griežas brīvi.

BRĪDINĀJUMS: Uzvelciet biezus cimdus. Asmens ir ľoti ass, un ar to var viegli sagriezties.

1. ledarbiniet zāles plāvēju, lai pārbaudītu asmeni. Ja asmens nav pareizi piestiprināts, zāles plāvējs vibrē vai plaušanas rezultāts nav apmierinošs.

Ellas līmeņa pārbaude

IEVĒROJIET: Pārāk zems ellas līmenis var izraisīt dzinēja bojājumus. Pirms iedarbināt zāles plāvēju, pārbaudiet ellas līmeni.

1. Novietojiet zāles plāvēju uz līdzenas virsmas.
2. Nonemiet ellas tvertnes vāciņu ar piestiprināto mērstieni.
3. Notīriet no mērstiena ellu.
4. Pilnībā ievietojiet mērstieni ellas tvertnē.

a) Nenostipriniet ellas tvertnes vāciņu uz LC 247, LC 247S.

b) Nostipriniet ellas tvertnes vāciņu uz LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE.

1. Nonemiet ellas tvertnes vācīnu un mērstieni.
2. Pārbaudiet ellas līmeni uz piestiprinātā mērstiena.
3. Ja ellas līmenis ir pārāk zems, uzpildiet dzinēja ellu un pārbaudiet ellas līmeni vēlreiz. (Att. 38)

Piezīme: Lai novērstu eļļas izšļakstīšanos, izmantojiet piltuvi.

1. Kad ellas līmenis ir pareizs, uzlieciet ellas tvertnes vāciņu.

Dzinēja ellas maina

BRĪDINĀJUMS: Uzreiz pēc dzinēja izslēgšanas dzinēja ella ir loti karsta. Laujiet dzinējam atdzist, pirms iztecināt dzinēja ellu.

Ja dzinēja ella ir uzšlakstījusies uz ādas, nomazgājiet to ar ziepēm un ūdeni.

(Att. 39)

1. Darbiniet zāles plāvēju, līdz degvielas tvertne ir tukša.
2. Nonemiet aizdedzes vadu no aizdedzes sveces.
3. Nonemiet ellas tvertnes vāciņu ar piestiprināto mērstieni.
4. Novietojiet tvertni zem zāles plāvēja, lai savāktu dzinēja ellu.
5. Sasveriet zāles plāvēju vai iztukšojiet dzinēja ellu no ellas tvertnes, izmantojot ellas sūkni (piederums).
6. lepildiet jaunu ieteikto dzinēja ellu, kas aprakstīta šeit: Tehniskie dati lpp. 283.
7. Pārbaudiet ellas līmeni. Skatiet šeit: Ellas līmeṇa pārbaude lpp. 279.
8. Kad ellas līmenis ir pareizs, uzlieciet ellas tvertnes vāciņu.

Akumulators (LC 347VE, LC 353VE)

BRĪDINĀJUMS: Bojāts akumulators samazina produkta drošumu. Izmantojiet tikai tādu akumulatoru, ko ir apstiprinājis ražotājs.

Akumulators nodrošina strāvu elektriskajai iedarbināšanai un ir drošības ierīce, kas novērš nejaušu iedarbināšanu. Iznemiet akumulatoru, kad nelietojat produktu un kad atstājat to bez uzraudzības.

Akumulatora izmantošana pirmo reizi

IEVĒROJIET: Neļaujiet akumulatoram pilnībā izlādēties. Ja akumulators pilnībā izlādējas, ir iespējami akumulatora bojājumi.

Pirms pirmās izmantošanas reizes akumulators ir jāuzlādē.

1. Pievienojiet akumulatora lādētāju pie akumulatora, skatiet šeit: Akumulatora uzlāde lpp. 279.
2. Uzgaidiet, līdz iedegas vismaz 1 zaļais LED indikators.
3. Piestipriniet akumulatoru pie dzinēja; skatiet šeit: Elektriskā iedarbināšana (LC 347VE, LC 353VE) lpp. 276.

Akumulatora uzlāde

Ja uz akumulatora deg tikai 1 vai 0 indikatori, tas ir jāuzlādē. Tukšs akumulators tiek pilnībā uzlādēts

2 stundu laikā. Uzlādēšana īsākā laikā nekaitē akumulatoram.

1. Pievienojiet akumulatora lādētāju pie akumulatora. (Att. 40)

2. Pievienojiet akumulatora lādētāju strāvas kontaktligzdai, 100–240 V, 50–60 Hz.

3. Vispirms iznemiet lādētāja kontaktdakšu no kontaktligzdas, tad atvienojiet lādētāju no akumulatora.

Akumulatora uzlādes statuss

LED indikators uz akumulatora Statuss
1. LED indikators mirgo sarkanā krā-sā.	1%-9%
1. LED indikators deg sarkanā krāsā.	10%-32%
1. LED indikators deg zaļā krāsā un 2. LED indikators deg sarkanā krāsā.	33%-54%
1. un 2. LED indikators deg zaļā krā-sā un 3. LED indikators deg sarkanā krāsā.	55%-77%
1., 2. un 3 LED indikators deg zaļā krāsā un 4. LED indikators deg sarkanā krāsā.	78%-100%

Lampiņas indikators uz akumulatora lādētāja	Status
Pastāvīgi degoša sarkana gaisma	Akumulators tiek uzlādēts.
Nemainīgi degoša zaļa gaisma	Akumulators ir pilnībā uzlādēts.

Aizdedzes sveces pārbaude

IEVĒROJIET: Vienmēr lietojiet ieteiktā tipa aizdedzes sveci. Nepiemērota aizdedzes svece var radīt izstrādājuma bojājumus.

• Pārbaudiet aizdedzes sveci, ja dzinējam nepietiek jaudas, dzinēju nevar viegli iedarbināt vai arī tas nedarbojas pareizi tukšgaitā.
• Lai samazinātu nevēlamu materiālu uzkrāšanos uz aizdedzes sveces elektrodiem, ievērojiet turpmākos norādījumus.
  a) Pārliecinieties, ka apgriezienu skaits tukšgaitā ir noregulēts pareizi.
  b) Pārliecinieties, ka degvielas maisijums ir atbilstošs.
  c) Pārliecinieties, ka gaisa filtrs ir tīrs.
• Ja aizdedzes svece ir netīra, notīriet to un pārbaudiet, vai atstatums starp elektrodiem ir pareizs; skatiet šeit: Tehniskie dati lpp. 283. (Att. 41)
• Ja nepieciešams, nomainiet aizdedzes sveci.

Gaisa filtrs

Netīrs gaisa filtrs var sabojāt dzinēju vai izraisīt tā darbības traucējumus. Strādājot putekļainā vidē, gaisa filtra apkopi veiciet biežāk. Skatiet šeit: Apkopes grafiks lpp. 277vairāk informācijas par to, kad ir jānomaina gaisa filtrs.

Piezīme: Vienmēr nomainiet bojātu gaisa filtru.

Gaisa filtra noņemšana un uzstādīšana (LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE)

BRĪDINĀJUMS: Lietojiet aizsargcimdus.

1. Piespiediet skavas, kas fiksē gaisa filtra pārsegu.
2. Uzmanīgi nonemiet no dzinēja gaisa filtra vāku (A).
3. Nonemiet gaisa filtru (B). (Att. 42)
4. Pārbaudiet, vai gaisa filtram nav bojājumu. Nomainiet bojātu gaisa filtru.
5. Gaisa filtra tīrīšana un pārbaude. Skatiet: Gaisa filtra tīrīšana lpp. 280.
6. Uzstādiet, veicot darbības pretējā secībā.

Gaisa filtra tīrīšana

Netīrs gaisa filtrs var sabojāt dzinēju vai izraisīt tā darbības traucējumus. Puteklainos apstāklos biežāk veiciet gaisa attīrītāja apkopi.

Skatiet šeit: Apkopes grafiks lpp. 277vairāk informācijas par to, kad ir jānomaina gaisa filtrs.

1. Nonemiet gaisa filtra pârsegu un iznemiet filtru.
2. Iztīriet filtru, padauzot to pret līdzenu virsmu. Filtrā tīrīšanai neizmantojiet škīdinātāju ar benzīnu, petroleju vai saspiestu gaisu.

Piezīme: Gaisa filtrus, kas tiek izmantoti ilgu laiku, nevar pilnībā iztīrīt. Regulāri nomainiet gaisa filtru. Bojāti gaisa filtri noteikti ir jānomaina.

1. Uzstādot gaisa filtru, pārbaudiet, vai tas cieši piegul filtra turētājam.

Degvielas sistēmas pārbaude

• Pārbaudiet degvielas tvertnes vāciņu un degvielas tvertnes vāciņa blīvi, lai pārliecinātos, vai nav bojājumu.
• Pārbaudiet degvielas šlūtenes, lai pārbaudītu, vai nav noplūdes. Ja degvielas šlūtene ir bojāta, laujiet servisa pārstāvim to nomainīt.

Degvielas tvertnes iztukšošana

1. Novietojiet zem degvielas tvertnes degvielas savākšanas tvertni.

2. Nonemiet degvielas tvertnes vāciņu.

3. Piespiediet šlūtenes skavas uz degvielas šlūtenes karburatoram.
4. Atvienojiet degvielas šlūteni no karburatora.
5. levietojiet degvielas tvertnes šlūteni degvielas savākšanas tvertnē un nonemiet šlūtenes skavas.
6. Sasveriet zāles plāvēju, lai ielietu tvertnē degvielu.

Degvielas filtra maina

BRĪDINĀJUMS: Lietojiet aizsargcimdus.

1. Iztukšojiet degvielas tvertni.
2. Pārvietojiet šlūtenes skavu no degvielas tvertnes. (Att. 43)
3. Izņemiet degvielas šlūteni no degvielas tvertnes. Var iztecēt nedaudz degvielas. (Att. 44)
4. Iznemiet degvielas filtru no degvielas tvertnes. (Att. 45)
5. Degvielas tvertnē ievietojiet jaunu degvielas filtru.
6. Pievienojiet degvielas šlūteni degvielas tvertnei.
7. Novietojiet šlūtenes skavu pret degvielas tvertni.

Sajūga vada regulēšana (LC 247S, LC 253S)

Ja škiet, ka braukšana notiek lēni, ir jānoregulē sajūga vads.

1. Lai palielinātu braukšanas ātrumu, pagrieziet regulētāja skrūvi pretēji pulksteņrādītāja kustības virzienam.

Piezīme: Ja piedziņa ir aktivizēta, kad jūs nevelkat piedziņas rokturi, ir jāpagarina vads.

1. Lai pagarinātu vadu un samazinātu braukšanas ātrumu, pagrieziet regulēšanas skrūvi pulkstenrādītāja kustības virzienā. (Att. 46)

Ja škiet, ka braukšana ir lēna arī pēc regulēšanas, laujiet pilnvarotā servisa pārstāvim nomainīt piedziņas siksnu.

Sajūga troses regulēšana, lai nodrošinātu regulējamu ātrumu (LC 347V, LC 347VE, LC 353V, LC 353VE)

Ja dzinējs ir iedarbināts un mazākos apgriezienus nevar aktivizēt, ir jākoriģē apgriezienu skaita regulēšana.

1. Lai palielinātu braukšanas ātrumu, pagrieziet regulētāja skrūvi pretēji pulksteņrādītāja kustības virzienam.

Piezīme: Ja piedziņa ir aktivizēta, kad neizmantojat apgriezienu skaita regulēšanu, ir jāpagarina vads.

1. Lai pagarinātu vadu un samazinātu braukšanas ātrumu, pagrieziet regulēšanas skrūvi pulksteņrādītāja kustības virzienā. (Att. 46)

Ja škiet, ka braukšana ir lēna arī pēc regulēšanas, laujiet pilnvarotā servisa pārstāvim nomainīt piedziņas siksnu.

Dzinēja problēmu novēršana

Problēma lespējamais iemesls	Risinājums
Nevar iedarbināt motoru. Nav p	areizi pievienots aizdedzes kabelis.	Pievienojiet aizdedzes kabeli aizdedzes svecei.
	Degvielas tvertne ir tukša. Uzpildiet degvielas tvertni ar atbilstoša veida degvielu.
	Degviela ir veca. Iztukšojiet degvielas tvertni un karburatoru. lelejiet jaunu benzīnu.
	Karburatorā vai degvielas pievades cau-rulē ir netīrumi.	Iztīriet karburatoru un/vai degvielas cau-ruļvadu.
	Aizdedzes svece ir bojāta. Noregulējiet elektrodu atstarpi, notīriet vai nomainiet aizdedzes sveci.
	Uz aizdedzes sveces ir degviela. Notīriet aizdedzes sveci.
Dzinēju nevar apturēt. Apturēšanas mehānisms nedarbojas pa-reizi.		Atvienojiet aizdedzes vadu no aizdedzes sveces. Uzticiet produkta remontu apsti-prināta apkopes dienesta pārstāvim.
Dzinējs darbojas nevienmērī-gi.	Nav pareizi pievienots aizdedzes kabe-lis.	Pievienojiet aizdedzes kabeli aizdedzes svecei.
	Degvielas cauruļvadā ir netīrumi vai deg- vielai ir beidzies derīguma terminš.	Iztīriet degvielas cauruļvadu. Uzpildiet degvielas tvertni ar svaigu, atbilstošu degvielu.
	Aizsērējis degvielas tvertnes vāciņš. Iztīriet degvielas tvertnes vāciņu.
	Degvielas sistēmā ir ūdens vai netīrumi. Iz-tukšojiet degvielas tvertni. Uzpildiet degvielas tvertni ar svaigu, atbilstošu degvielu.
	Netīrs gaisa filtrs. Izīriet gaisa filtru.
	Jāregulē karburators. Uzticiet karburatora	regulēšanu apkopes dienesta darbiniekiem.
Motors pārāk sakarst. Dzinēja e llas līmenis ir pārāk zems. lepildiet dzinēja e llu.
Dzinējam darbojoties ar lielu apgriezienu skaitu, rodas dzi-nēja aizdedzes klūme.	Pārāk maza elektrodu atstarpe aizde-dzes svecē.	Pielāgojiet elektrodu atstarpi.
Neparasti trokšni dzinējā nor-mālas slodzes apstāklos.	Nepareizs benzīna tips. Iztukšojiet degvie	las tvertni un karbura-toru. lelejiet jaunu benzīnu. Skatiet šeit: Degvielas sistēmas pārbaude lpp. 280. Ja problēma joprojām pastāv, sazinieties ar vietējo apkopes dienestu.
Dzinējs nedarbojas vienmērīgi tukšgaitas ātrumā.	Netīra, bojāta aizdedzes svece vai pārāk plata elektrodu atstarpe.	Noregulējiet elektrodu atstarpi vai nomai-niet aizdedzes sveci.
	Jāregulē karburators. Noregulējiet karburatoru.
	Netīrs gaisa filtrs. Izīriet gaisa filtru.

Pārvadāšana, glabāšana un utilizēšana

Transportēšana un glabāšana

• Attiecībā uz izstrādājuma un degvielas glabāšanu un transportēšanu pārliecinieties, vai nav noplūdes vai tvaiku. Dzirksteles vai atklātas liesmas, ko rada, piemēram, elektroierīces vai tvaika katli, var izraisīt ugunsgrēku.
• Vienmēr izmantojiet apstiprinātas tvertnes degvielas glabāšanai un transportēšanai.

• Iztukšojiet degvielas tvertni, pirms novietojat izstrādājumu glabāšanai uz ilgāku laiku. Nododiet degvielu piemērojamā utilizēšanas vietā.

• Transportēšanas laikā droši nostipriniet izstrādājumu, lai novērstu bojājumus un negadījumus.

• Glabājiet izstrādājumu norobežotā vietā, lai novērstu to, ka tam var pieklūt bērni vai personas, kam tas nav atļauts.
• Glabājiet izstrādājumu sausā vietā, kurā temperatūra nepazeminās zem 0°C.

Akumulatora un lādētāja transportēšana un glabāšana

• Izņemiet akumulatoru tikai tad, kad izstrādājums ir novietots stāvēšanai un ir atdzisis. Lai izņemiet akumulatoru, turiet nospiestu pogu akumulatora augšpusē un izņemiet akumulatoru no padzilīnājuma.
• Ja glabāšanas laiks pārsniedz 30 dienas, uzlādējiet akumulatoru, līdz tajā deg vairāk nekā 3 zaļi gaismas indikatori.
• Reizi 3 mēnešos uzlādējiet akumulatoru, lai tam nerastos bojājumi.
• Akumulatora un akumulatora lādētāja glabāšanas temperatūrai jābūt no 5 °C līdz 40 °C. Augstākas temperatūras vērtības vai augstas temperatūras avoti, piem., uguns, var izraisīt akumulatora bojājumus.
• Neizjauciet akumulatoru.

• Neiegremdējiet akumulatoru pilnībā ūdenī. Glabājiet akumulatoru vēsā un sausā vietā, kur ir laba ventilācija.

• Ja akumulators rada smakas, ir karsts vai ja karstums izraisa akumulatora deformāciju darba, glabāšanas vai uzlādes laikā, izņemiet akumulatoru un neizmantojiet to.

• Gādājiet, lai transportēšanas laikā akumulators vai akumulatora lādētājs būtu pievienoti.
• Pārliecinieties, ka akumulatora lādētājs pārāk nesakarst.

Utilizēšana

• levērojiet vietējās pārstrādes prasības un piemērojamos noteikumus.
• Atbrīvojieties no visām kimikālijām, piemēram, dzinēja ellas vai degvielas, servisa centrā vai piemērotā utilizācijas vietā.
• Kad izstrādājums vairs netiek izmantots, nosūtiet to Husqvarna izplatītājam vai nogādājiet to pārstrādes vietā.
• Utilizējiet bateriju servisa centrā vai utilizējiet to vietā, kas paredzēta lietotām baterijām.

Tehniskie dati

	LC 247 LC 247S LC 253S
Dzinējs
Zīmols Husqvarna Husqvarna Husqvarna
Modelis HS 139A HS 139A HS 166A
Dzinēja tips Viencilindra, 4 taktu, piespiedu gaisa dzesēšana, OHV		Viencilindra, 4 taktu, piespiedu gaisa dzesēšana, OHV	Viencilindra, 4 taktu, piespiedu gaisa dzesēšana, OHV
Dzinēja darba tilpums, cm ^3	139 139 166
Dzinēja apgriezienu skaits — nominālais, apgr./min	2900/min 2900/min 2900/min
Dzinēja nomināljauda, kW ^183	2,2 2,2 2,75
Aizdedzes sistēma
Aizdedzes svece Husqvarna HQT-7 Husqvarna HQT-7 HQT-7
Atstatums starp elektrodiem, mm 0,7–0,8 0,7–0,8 0,7–0,8
Degvielas un ellošanas sistēma
Dzinēja ellošanas veids Škaidellošana	Škaidellošana	Škaidellošana
Degvielas tvertnes tilpums, I 0,9 0,9 1.
Ellas tvertnes tilpums, I 0,5 0,5 0,5
Dzinēja ella ^184	HusqvarnaSAE 30, Husqvar- na SAE 5W-30 Synt- hetic, HusqvarnaSAE 10W-40	HusqvarnaSAE 30, Husqvar- na SAE 5W-30 Synt- hetic, HusqvarnaSAE 10W-40	HusqvarnaSAE 30, Husqvar- na SAE 5W-30 Synt- hetic, HusqvarnaSAE 10W-40
Svars
Svars ar tukšu tvertni, kg 27,5 29,5 31,5
Trokšna emisija ^185
Skañas jaudas līmenis, izmērītais dB (A) 95 95	97
Skañas jaudas līmenis, garantētais LWA dB (A)	96 96 98
Skañas līmeņi ^186
Skañas spiediena līmenis pie operatora auss, dB (A)	84 84 87
Vibrācijas līmeņi ^187
Augšējā roktura vibrācija, m/s ^2	2,7 2,7 3,9
Pļaušanas aprīkojums
Pļaušanas augstums, mm 20–75 20–75 20–75
Pļaušanas platums, mm 470 470 530
Pļaušanas sistēma Savākšana/BioClip	®/aizmugurējā izmete	Savākšana/BioClip®/aizmugurējā izmete	Savākšana/BioClip®/aizmugurējā izmete
Asmens — standarta Savākšana,	5882755-10	Savākšana,5882755-10	Savākšana,5797972-10
Asmens — piederums Mulčēšana,	5882757-10	Mulčēšana,5882757-10	Mulčēšana,5889039-10
Zāles savācēja ietilpība, I	55 55 60
Braukšana
Kustības ātrums, km/h	-	4 4
Ieslēgšanas sistēma
Elektriskais starteris	Nē	Nē	Nē
Akumulators	-	-	-

	LC 347V LC 347VE	LC 353V LC 353VE
Dzinējs
Zīmols Husqvarna Husqvarna Husqvarna	HSA Husqvarna
Modelis HS 166A HS 166AE HS 166A	HS 166AE
Dzinēja tips Viencilindra,	4 taktu, piespiedugaisa dzesēšana, OHV	Viencilindra, 4 taktu, piespiedugaisa dzesēšana, OHV	Viencilindra, 4 taktu, piespiedugaisa dzesēšana, OHV	Viencilindra, 4 taktu, piespiedugaisa dzesēšana, OHV
Dzinēja darba tilpums, cm3	166 166 166 166
Dzinēja apgriezienu skaits — nomi-nālais, apgr./min	2900/min 2900/min	2900/min 2900/min
Dzinēja nomināljauda, kW188	2,75 2,75 2,75 2,75
Aizdedzes sistēma
Aizdedzes svece Husqvarna	HQT-7	HusqvarnaHQT-7	HusqvarnaHQT-7	HusqvarnaHQT-7
Atstatums starp elektrodiem, mm 0,7–0,8	0,7–0,8	0,7–0,8
Degvielas un ellošanas sistēma
Dzinēja ellošanas veids Škaidellošana	Škaidellošana Škaidellošana	dellošana Škaidellošana
Degvielas tvertnes tilpums, l	1,0	0,9	1,0	0,9
Ellas tvertnes tilpums, l	0,5	0,5	0,5	0,5
Dzinēja ellal189	HusqvarnaSAE 30, Husq-varnaSAE 5W-30 Synt-hetic, HusqvarnaSAE 10W-40	HusqvarnaSAE 30, Husq-varnaSAE 5W-30 Synt-hetic, HusqvarnaSAE 10W-40	HusqvarnaSAE 30, Husq-varnaSAE 5W-30 Synt-hetic, HusqvarnaSAE 10W-40	HusqvarnaSAE 30, Husq-varnasaESE 5W-30 Synt-hetic, HusqvarnaSAE 10W-40
Svars
Svars ar tukšu tvertni, kg	30,5 31,5 32,0 33,0
Trokšna emisija190
Skañas jaudas limenis, izmēritais dB(A)	95	95	97	97
Skañas jaudas limenis, garantētaisLWAdB(A)	96	96	98	98
Skaņas līmeņi191
Skaņas spiediena līmenis pie opera-tora auss, dB (A)	86 86 87 87
Vibrācijas līmeņi192
Augšējā roktura vibrācija, m/s2	3,5 3,5 3,9 3,9
Plaušanas aprīkojums
Plaušanas augstums, mm 20–75 20–7	5 20–75 20–75
Plaušanas platums, mm 470 470 530	530
Plaušanas sistēma Savākšana/BioC-lip®/aizmugurējā izmete	Savākšana/BioC-lip®/aizmugurējā izmete	Savākšana/BioC-lip®/aizmugurējā izmete	Savākšana/BioC-lip®/aizmugurējā izmete
Asmens — standarta Savākšana,	5882755-10	Savākšana,5882755-10	Savākšana,5797972-10	Savākšana,5797972-10
Asmens — piederums Mulčēšana,	5882757-10	Mulčēšana,5882757-10	Mulčēšana,5889039-10	Mulčēšana,5889039-10
Zāles savācēja ietilpība, I 55 55 60 60
Braukšana
Kustības ātrums, km/h 2,8–5,0 2,8–5,0	2,8–5,0 2,8–5,0
leslēgšanas sistēma
Elektriskais starteris Nē Jā Nē Jā
Akumulators	-	Litija jonu, 10,8 V, 21,6 Wh	-	Litija jonu, 10,8 V, 21,6 Wh

Atbilstības deklarācija

ES atbilstības deklarācija

Mēs, Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr. [phone], ar pilnu atbildību apliecinām, ka šis izstrādājums:

Apraksts Zāles plaujmašīna
Zīmols Husqvarna
Tips/modelis LC 247, LC 247S, LC 253S, LC 347V, LC 347VE, LC 353V, LC 353VE
Identifikācija Ar sērijas	numuriem no 2022 un turpmākiem sērijas numuriem

pilnībā atbilst šādām ES direktīvām un noteikumiem:

Noteikums Apraksts
2006/42/EK “par iekārtām”
2014/30/ES “par elektromagnētisko savietojamību”
2000/14/EK “par trokšna emisiju vidē”
2011/65/ES	Par dažādu bīstamo vielu lietošanas ierobežojumiem elektriskajos un elektroniskajos aprīko-jumos

un ir ievēroti zemāk norādītie saskaņotie standarti un/vai tehniskie dati: EN ISO 5395-1:2013+A1:2018, EN ISO 5395-2:2013+A1:2016+A2:2017, EN ISO 12100:2010, EN ISO 14982:2009, EN IEC 63000:2018

Informētā valsts iestāde: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden ir apstiprinājusi atbilstību Eiropas Padomes direktīvai 2000/14/EK, atbilstības izvērtēšanas kārtībai: VI pielikums.

Lai iegūtu informāciju par trokšņa emisiju, skatiet šeit: Tehniskie dati lpp. 283.

Huskvarna, 2022-10-03

$$ \Delta_ {n} \mathrm {d u} $$

Claes Losdal, nodalas vadītājs/dārzkopības izstrādājumi, Husqvarna AB

Atbildīgais par tehnisko dokumentāciju

Inhoud

Inleiding.... 288
Veiligheid.... 289
Montage....292
Werking....293
Onderhoud....294
