HASZNÁLATI ÚTMUTATÓ GBH 226 F Professional BOSCH

Vtejto polohe sa prepínač pracovných režimov(11) nezaistí. Poloha na sekanie Nastavenie smeru otáčania Prepínačom smeru otáčania (7) môžete meniť smer otáčania elektrického náradia. Nie je to však možné vtedy, keď je stlačený vypínač (9). u Prepínač smeru otáčania(7) aktivujte len na zastave- nom elektrickom náradí. Na vŕtanie spríklepom, na vŕtanie ana sekanie nastavte vždy pravobežný chod. – Pravobežný chod: prepínač smeru otáčania (7) otočte obojstranne až na doraz do polohy . 1 609 92A 626 | (13.01.2022) Bosch Power ToolsSlovenčina | 117 – Ľavobežný chod: prepínač smeru otáčania (7) otočte obojstranne až na doraz do polohy . Zapínanie/vypínanie – Elektrické náradie zapnite stlačením vypínača (9). – Na zaaretovanie vypínača (9) podržte vypínač stlačený adodatočne stlačte aretačné tlačidlo (8). – Na vypnutie elektrického náradia uvoľnite vypínač (9). Keď je vypínač (9) zaaretovaný, najprv ho stlačte apotom uvoľnite. Nastavenie počtu otáčok/frekvencie príklepu Otáčky/príklepy zapnutého elektrického náradia môžete ply- nulo regulovať tým, do akej miery stláčate vypínač (9). Mierny tlak na vypínač (9) vyvolá nízke otáčky/príklepy. So zvyšovaním tlaku sa počet otáčok/frekvencia príklepu zvyšu- jú. Zmena polohy sekáča (Vario-Lock) Sekáč môžete zaistiť v36 polohách. Vďaka tomu budete môcť zaujať vždy optimálnu pracovnú polohu. – Vložte sekáč do upínania nástroja. – Prepínač pracovných režimov (11) otočte do polohy „Va- rio-Lock“. – Otáčajte pracovný nástroj tak, aby sa dostal do požadova- nej sekacej polohy. – Prepínač pracovných režimov (11) otočte do polohy „Sekanie“. Upínanie nástroja je tým zaaretované. – Na sekanie nastavte smer otáčania vždy na pravobežný chod. Pracovné pokyny Nastavenie hĺbky vŕtania (pozri obrázok K) Pomocou hĺbkového dorazu (13) je možné stanoviť želanú hĺbku vŕtania X. – Stlačte tlačidlo pre nastavenie hĺbkového dorazu (12) anastavte hĺbkový doraz vprídavnej rukoväti (14). Ryhovanie na hĺbkovom doraze (13) musí smerovať nadol. – Pracovný nástroj so stopkou SDS-plus zasuňte až na doraz do upínacej hlavy SDS-plus (3). Pohyblivosť ná- stroja SDS-plus môže inak viesť knesprávnemu nastave- niu hĺbky vŕtania. – Hĺbkový doraz vytiahnite tak, aby vzdialenosť medzi špič- kou vrtáka ašpičkou hĺbkového dorazu zodpovedala žela- nej hĺbke vŕtania X. Ochranná spojka proti preťaženiu u Keď sa pracovný nástroj sprieči alebo zablokuje, po- hon vŕtacieho vretena sa preruší. Zdôvodu vznikajú- cich síl držte elektrické náradie vždy obidvomi rukami azaujmite stabilný postoj. u Keď sa elektrické náradie zablokuje, okamžite ho vy- pnite auvoľnite pracovný nástroj. Pri zapnutí so za- blokovaným vŕtacím nástrojom vznikajú veľmi inten- zívne reakčné momenty. Vkladanie skrutkovacích hrotov (pozri obrázok L) u Na skrutku/maticu prikladajte ručné elektrické nára- die iba vo vypnutom stave. Otáčajúce sa pracovné ná- stroje by sa mohli zošmyknúť. Na používanie skrutkovacích hrotov potrebujete univerzálny držiak (24) supínacou stopkou SDS-plus (príslušenstvo). – Vyčistite zasúvací koniec stopky ajemne ho potrite tu- kom. – Za súčasného otáčania zasúvajte univerzálny držiak skrutkovacích hrotov do upínacej hlavy tak, aby sa samo- činne zaistil. – Skontrolujte zaistenie potiahnutím za univerzálny držiak skrutkovacích hrotov. – Do univerzálneho držiaka skrutkovacích hrotov vložte skrutkovací hrot. Na skrutkovanie vždy používajte len také skrutkovacie hroty, ktoré sa hodia khlave skrutky. – Na vybratie univerzálneho držiaka posuňte zaisťovaciu objímku (5) dozadu avyberte univerzálny držiak (24) zupínacej hlavy. Údržba aservis Údržba ačistenie u Pred všetkými prácami na elektrickom náradí vytiah- nite sieťovú zástrčku zo zásuvky. u Elektrické náradie ajeho vetracie štrbiny udržiavajte vždy včistote, aby ste mohli pracovať dobre abezpeč- ne. Ak je potrebná výmena pripájacieho vedenia, musí ju vy- konať Bosch alebo niektoré autorizované stredisko služieb zákazníkom pre elektrické náradie Bosch, aby sa zabránilo ohrozeniam bezpečnosti. u Poškodenú ochrannú manžetu je potrebné ihneď vy- meniť. Odporúčame, aby ste si to dali urobiť vautori- zovanom servisnom stredisku. – Po každom použití vyčistite upínanie nástroja (3). Zákaznícka služba aporadenstvo ohľadom použitia Servisné stredisko Vám odpovie na otázky týkajúce sa opravy aúdržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy ainformácie onáhradných dieloch náj- dete tiež na: www.bosch-pt.com Vprípade otázok týkajúcich sa našich výrobkov apríslušen- stva Vám ochotne pomôže poradenský tím Bosch. Vprípade akýchkoľvek otázok aobjednávok náhradných dielov uvádzajte bezpodmienečne 10‑miestne vecné číslo uvedené na typovom štítku výrobku. Slovakia Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online. Tel.: +421 2 48 703 800 Fax: +421 2 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch-pt.sk Bosch Power Tools 1 609 92A 626 | (13.01.2022)118 | Magyar Ďalšie adresy servisov nájdete na: www.bosch-pt.com/serviceaddresses Likvidácia Elektrické náradie, príslušenstvo aobaly treba odovzdať na ekologickú recykláciu. Nevyhadzujte elektrické náradie do bežného odpadu zdomácnosti! Len pre krajinyEÚ: Podľa európskej smernice 2012/19/EÚ ostarých elektric- kých aelektronických zariadeniach apodľa jej realizácie vnárodnom práve sa musí už nepoužiteľné elektrické nára- die zbierať separovane aodovzdať na ekologickú recykláciu. Pri nesprávnej likvidácii môžu mať staré elektrické aelektro- nické zariadenia kvôli možnej prítomnosti nebezpečných látok škodlivý vplyv na životné prostredie aľudské zdravie. Magyar Biztonsági tájékoztató Általános biztonsági előírások az elektromos kéziszerszámok számára FIGYELMEZ- TETÉS Olvassa el valamennyi biztonsági tájékoztatót, előírást, illusztrációt és adatot, amelyet az elektromos kéziszerszámmal együtt megkapott. Az alábbiakban felso- rolt előírások betartásának elmulasztása áramütéshez, tűz- höz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg eze- ket az előírásokat. Az alább alkalmazott "elektromos kéziszerszám" fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában. Munkahelyi biztonság u Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be balesetek. u Ne dolgozzon a berendezéssel olyan robbanásveszé- lyes környezetben, ahol éghető folyadékok, gázok vagy por vannak. Az elektromos kéziszerszámok szikrá- kat keltenek, amelyek a port vagy a gőzöket meggyújthat- ják. u Tartsa távol a gyerekeket és a nézelődőket, ha az elektromos kéziszerszámot használja. Haelvonják a fi- gyelmét, elvesztheti az uralmát a berendezés felett. Elektromos biztonsági előírások u A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékek esetében ne használjon csatlakozó adaptert. Aváltoztatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés koc- kázatát. u Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fűtőtestek, kályhák és hűtőgépek. Az áramütés veszélye megnövekszik, ha a teste földelve van. u Tartsa távol az elektromos kéziszerszámot az esőtől és a nedvességtől. Ha víz jut be egy elektromos kéziszer- számba, az megnöveli az áramütés veszélyét. u Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszá- mot a kábelnél fogva, valamint sose húzza ki a csatla- kozót a kábelnél fogva a dugaszoló aljzatból. Tartsa távol a kábelt hőforrásoktól, olajtól, éles sarkoktól és élektől, valamint mozgó gépalkatrészektől. A megron- gálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. u Ha egy elektromos kéziszerszámmal a szabadban dol- gozik, csak kültéri hosszabbítót használjon. A kültéri hosszabbító használata csökkenti az áramütés veszélyét. u Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. A hibaáram-védőkapcso- ló alkalmazása csökkenti az áramütés kockázatát. Személyi biztonság u Munka közben mindig figyeljen, ügyeljen arra, amit csinál és megfontoltan dolgozzon az elektromos kézi- szerszámmal. Ne használja a berendezést ha fáradt vagy kábítószer, alkohol vagy gyógyszer hatása alatt áll. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet. u Viseljen védőfelszerelést. Viseljen mindig védőszem- üveget. Avédőfelszerelések, mint a porvédő álarc, csú- szásbiztos védőcipő, védősapka és fülvédő megfelelő használata csökkenti a személyi sérülések kockázatát. u Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszer- szám ki van kapcsolva, mielőtt beköti az áramforrást és/vagy az akkumulátort, valamint mielőtt felemelné és vinni kezdené az elektromos kéziszerszámot. Haaz elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha akészüléket bekapcsolt állapot- ban csatlakoztatja az áramforráshoz, az baleset vezethet. u Az elektromos kéziszerszám bekapcsolása előtt okvet- lenül távolítsa el abeállítószerszámokat vagy csavar- kulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat. u Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az 1 609 92A 626 | (13.01.2022) Bosch Power ToolsMagyar | 119 elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. u Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a szerszám mozgó részei magukkal ránthatják. u Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges be- rendezéseket, ellenőrizze, hogy azok megfelelő mó- don hozzá vannak kapcsolva a készülékhez és rendel- tetésüknek megfelelően működnek. A porgyűjtő be- rendezések használata csökkenti a munka során keletke- ző por veszélyes hatásait. u Ne hagyja, hogy az elektromos kéziszerszám gyakori használata során szerzett tapasztalatok túlságosan magabiztossá tegyék, és figyelmen kívül hagyja az idevonatkozó biztonsági alapelveket. Egy gondatlan művelet egy másodperc törtrésze alatt súlyos sérüléseket okozhat. Az elektromos kéziszerszámok gondos kezelése és használata u Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. Amegfelelő elektromos kéziszerszámmal amegadott tel- jesítménytartományon belül jobban és biztonságosabban lehet dolgozni. u Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Minden olyan elektro- mos kéziszerszám, amelyet nem lehet sem be‑, sem ki- kapcsolni, veszélyes és meg kell javíttatni. u Húzza ki a csatlakozót az áramforrásból és/vagy távo- lítsa el az akkumulátort (ha az leválasztható az elekt- romos kéziszerszámtól), mielőtt az elektromos kézi- szerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővi- gyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését. u A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyermekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem is- merik a szerszámot, vagy nem olvasták el ezt az útmu- tatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. u Tartsa megfelelően karban az elektromos kéziszerszá- mokat és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek‑e, nincsenek‑e beszorulva, illetve nincsenek‑e eltörve vagy megron- gálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berende- zés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem megfelelő karbantartá- sára lehet visszavezetni. u Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező, gondosan ápolt vágószer- számok ritkábban ékelődnek be és azokat könnyebben le- het vezetni és irányítani. u Az elektromos kéziszerszámokat, tartozékokat, szer- számbiteket stb. csak ezen kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkakö- rülményeket valamint akivitelezendő munka sajátos- ságait. Az elektromos kéziszerszám eredeti rendelteté- sétől eltérő célokra való alkalmazása veszélyes helyzete- ket eredeményezhet. u Tartsa szárazon, tisztán valamint olaj- és zsírmentes állapotban a fogantyúkat és markoló felületeket. A csúszós fogantyúk és markoló felületek váratlan helyze- tekben lehetetlenné teszik az elektromos kéziszerszám biztonságos kezelését és irányítását. Szerviz u Az elektromos kéziszerszámot csak szakképzett sze- mélyzet kizárólag eredeti pótalkatrészek felhasználá- sával javíthatja. Ez biztosítja, hogy az elektromos kézi- szerszám biztonságos maradjon. Biztonsági előírások kalapácsokhoz Biztonsági figyelmeztetések minden művelethez u Viseljen fülvédőt .A zaj hatása halláskárosodáshoz ve- zethet. u Használjon pótfogantyú(ka)t, ha az(ok) a kéziszer- számmal együtt szállításra került(ek). Ha elveszti az uralmát a kéziszerszám felett, az személyi sérüléshez ve- zethet. u Az elektromos kéziszerszámot csak a szigetelt marko- latfelületeknél fogja, ha olyan műveletet hajt végre, melynek során a vágó tartozék vagy a rögzítő elemek rejtett vezetékekhez vagy a saját hálózati tápvezeté- kéhez érhetnek. Ha a vágó tartozék vagy egy rögzítő elem egy feszültség alatt álló vezetékhez ér, az elektro- mos kéziszerszám fedetlen fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek. Biztonsági figyelmeztetések a forgókalapács hosszú fúrófejekkel való használatához u Mindig egy alacsony fordulatszámmal kezdje a fúrást, úgy, hogy az indításkor a fúrófej hegye érintkezésben legyen a munkadarabbal. Magasabb fordulatszámok esetén a fúrófej kihajolhat, amikor szabadon forog, anél- kül, hogy érintené a munkadarabot, és így személyi sérü- lést okozhat. u Csak a fúrófej tengelye irányában gyakoroljon nyo- mást a kéziszerszámra és ne gyakoroljon túl magas nyomást. A fúrófejek meggörbülhetnek, ez töréshez vagy a kéziszerszám feletti uralom elvesztéséhez és így sérülé- sekhez vezethet. Kiegészítő biztonsági előírások u A rejtett vezetékek felkutatásához használjon arra al- kalmas fémkereső készüléket, vagy kérje ki a helyi energiaellátó vállalat tanácsát. Ha egy elektromos veze- téket a berendezéssel megérint, az tűzhöz és áramütés- hez vezethet. Egy gázvezeték megrongálása robbanást Bosch Power Tools 1 609 92A 626 | (13.01.2022)120 | Magyar eredményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek, vagy áramütést okozhat. u Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielőtt letenné. A betétszerszám beékelődhet, és a kezelő elvesztheti az uralmát az elektromos kéziszer- szám felett. u A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná. u Az üzemelés befejezése után egy ideig ne érjen hozzá a betétszerszámokhoz vagy az azokkal szomszédos házrészekhez. Ezek az üzemelés során felforrósodhatnak és égési sérüléseket okozhatnak. u A betétszerszám fúrás közben leblokkolhat. Gondos- kodjon arról, hogy biztos alapon álljon és munka köz- ben mindkét kezével tartsa szorosan fogva az elektro- mos kéziszerszámot. Ellenkező esetben elvesztheti az uralmát az elektromos kéziszerszám felett. u A vésővel végzett bontási munkák során legyen óva- tos. A bontás során leválasztott anyagdarabok a közelben álló személyeknél és Önnél saját magánál is sérüléseket okozhatnak. u Munka közben mindkét kezével tartsa szorosan fogva az elektromos kéziszerszámot és gondoskodjon arról, hogy biztos alapon álljon. Az elektromos kéziszerszámot két kézzel biztosabban lehet vezetni. A termék és a teljesítmény leírása Olvassa el az összes biztonsági figyelmezte- tést és előírást. A biztonsági előírások és uta- sítások betartásának elmulasztása áramütés- hez, tűzhöz és/vagy súlyos sérülésekhez vezet- het. Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat. Rendeltetésszerű használat Az elektromos kéziszerszám betonban, téglában és termés- kőben végzett ütvefúrásra, valamint könnyebb vésési mun- kákra szolgál. A berendezést fában, fémekben, kerámiákban és műanyagokban ütés nélküli fúrásra is lehet használni. Az elektronikus szabályozóval ellátott és a jobbra-/balraforgás között átkapcsolható elektromos kéziszerszámok csavaro- zásra is alkalmasak. Az ábrázolásra kerülő komponensek A készülék ábrázolásra kerülő komponenseinek sorszámozá- sa az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik. (1) Gyorsbefogó cseretokmány (GBH2-25F, GBH2-26F) (2) SDS-plus cseretokmány (GBH2-25F, GBH2-26F) (3) SDS plus szerszámbefogó egység (4) Porvédő sapka (5) Reteszelő hüvely (6) Cseretokmány reteszelő gyűrű (GBH2-25F, GBH2-26F) (7) Forgásirány-átkapcsoló (8) Bekapcsolási reteszelő gomb a be-/kikapcsoló szá- mára (9) Be-/kikapcsoló (10) Reteszelésfeloldó gomb az ütés-/forgáskikapcsoló számára (11) Ütés-/forgáskikapcsoló (12) Mélységi ütköző beállító gomb (14) Pótfogantyú (szigetelt fogantyú-felület) (15) Fogantyú (szigetelt fogantyú-felület) (16) Biztosító csavar fogaskoszorús fúrótokmányok számára

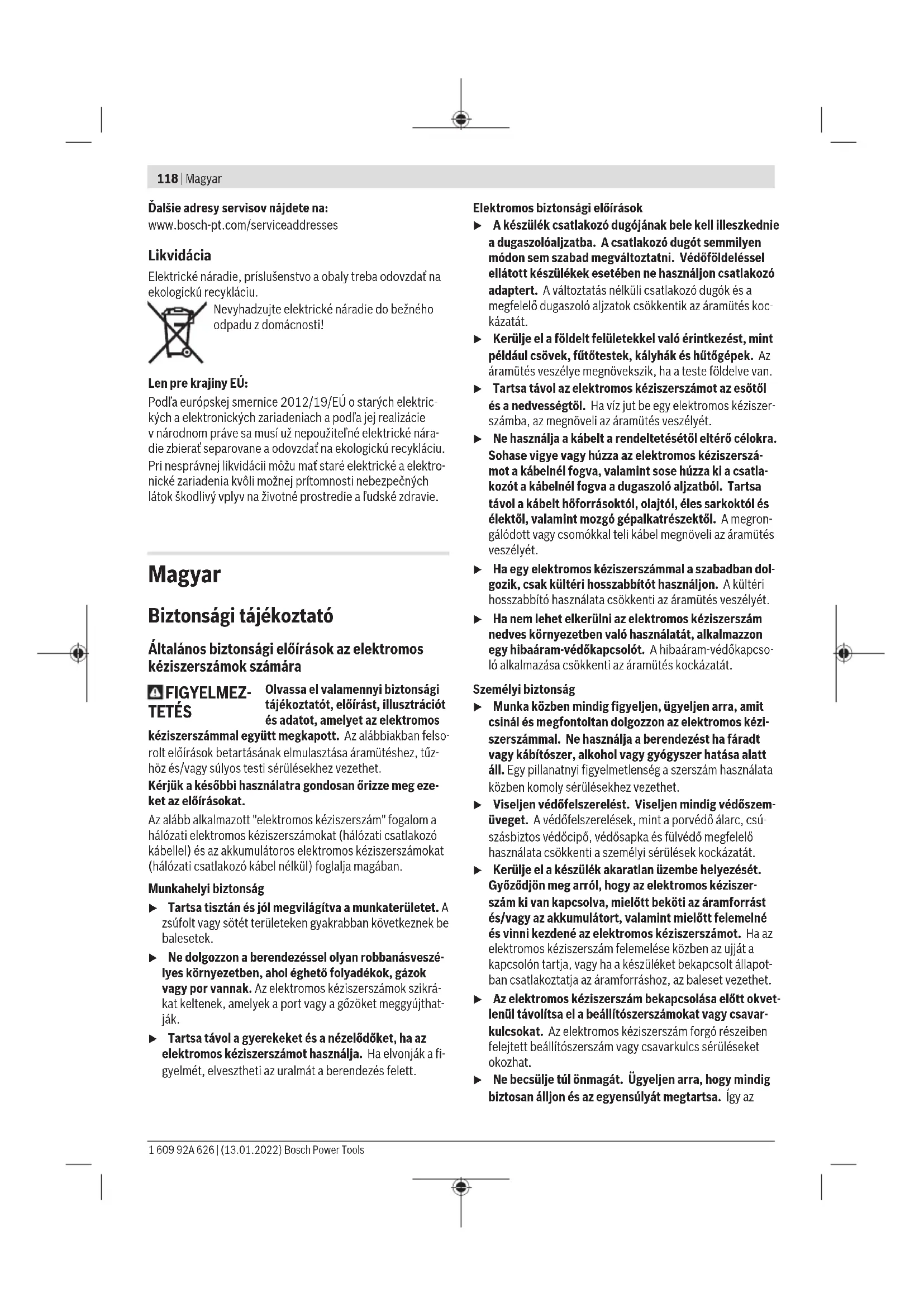

(17) Fogaskoszorús fúrótokmány

(18) SDS plus befogószár fúrótokmányok számára

(19) Fúrótokmány befogó egység (GBH2-25F, GBH2-26F) (20) A gyorsbefogó cseretokmány első hüvelye (GBH2-25F, GBH2-26F) (21) A gyorsbefogó cseretokmány tartógyűrűje (GBH2-25F, GBH2-26F) (22) Porelszívás (GDE16Plus)

(23) Porfelfogó sapka

(24) Univerzális tartó SDS plus befogószárral

A képeken látható vagy a szövegben leírt tartozékok rész- ben nem tartoznak a standard szállítmányhoz. Tartozék- programunkban valamennyi tartozék megtalálható. Műszaki adatok Fúrókalapács GBH 2-25 GBH 2-25 F GBH 2-26 GBH 2-26 F Rendelési szám 3611B535.. 3611B546.. 3611BA30.. 3611BA40.. Fordulatszám szabályozás ● ● ● ● Forgásleállítás ● ● ● ● Jobbra forgás/balra forgás ● ● ● ● Cserélhető fúrótokmány – ● – ● Névleges felvett teljesítmény W 790 790 830 830 1 609 92A 626 | (13.01.2022) Bosch Power ToolsMagyar | 121 Fúrókalapács GBH 2-25 GBH 2-25 F GBH 2-26 GBH 2-26 F Ütésszám perc

0–4000 0–4000 0–4000 0–4000 Egyedi ütéserő a „EPTA-Pro- cedure05:2016” (2016/05 EPTA‑eljárás) szerint J 2,5 2,5 2,7 2,7 Üresjárati fordulatszám perc

0–1300 0–1300 0–1300 0–1300 Szerszámbefogó egység SDS plus SDS plus SDS plus SDS plus Orsónyak átmérő mm 50 50 50 50 Max. fúróátmérő – Beton mm 26 26 26 26 – Téglafal (üregesfúróval) mm 68 68 68 68 – Acél mm 13 13 13 13 – Fa mm 30 30 30 30 Súly az „EPTA-Proce- dure01:2014” (2014/01 EPTA‑eljárás) szerint kg 2,7 2,9 2,7 2,9 Érintésvédelmi osztály / II / II / II / II A adatok 230V hálózati feszültségre [U] vonatkoznak. Ettől eltérő feszültségek és külön, egyes országok számára készült kivitelek esetén ezek az adatok változhatnak. Zaj és vibráció értékek GBH 2-25 GBH 2-25 F GBH 2-26 GBH 2-26 F A zajkibocsátási értékek aENIEC 62841-2-6szabványnak megfelelően kerültek meghatározásra. Az elektromos kéziszerszám A-értékelésű zajszintjének tipikus értéke: Hangnyomás-szint dB(A)

Hangteljesítmény-szint dB(A)

Viseljen fülvédőt! Az a

rezgési összértékek (a három irány vektorösszege) és a K szórás aENIEC 62841-2-6szabványnak megfelelően megha- tározott értékei: Ütvefúrás betonban:

1,5 1,5 1,5 1,5 Az ezen utasításokban megadott rezgésszint és zajkibocsátá- si érték egy szabványban rögzített mérési módszerrel került meghatározásra és az elektromos kéziszerszámok egymással való összehasonlítására alkalmazható. Ez az érték a rezgés- és zajkibocsátás ideiglenes becslésére is alkalmas. A megadott rezgésszint és zajkibocsátási érték az elektro- mos kéziszerszám fő alkalmazásaira vonatkozik. Ha az elekt- romos kéziszerszámot más alkalmazásokra, eltérő betétszer- számokkal vagy nem kielégítő karbantartás mellett használ- ják, a rezgésszint és a zajkibocsátási érték a fenti értékektől eltérhet. Ez az egész munkaidőre vonatkozó rezgés- és zajki- bocsátást lényegesen megnövelheti. A rezgés- és zajkibocsátás pontos megbecsüléséhez figye- lembe kell venni azokat az időszakokat is, amikor a készülék kikapcsolt állapotban van, vagy amikor be van ugyan kap- csolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgés- és zajkibocsátást lényegesen csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos ké- ziszerszám és a betétszerszámok karbantartása, a kezek me- legen tartása, a munkamenetek megszervezése. Bosch Power Tools 1 609 92A 626 | (13.01.2022)122 | Magyar Összeszerelés u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. Pótfogantyú u Az elektromos kéziszerszámot csak az arra felszerelt (14)pótfogantyúval együtt szabad használni. u Ügyeljen arra, hogy a pótfogantyú mindig szorosan meg legyen húzva. Ellenkező esetben munka közben el- vesztheti az uralmát az elektromos kéziszerszám felett. A pótfogantyú elforgatása (lásd a Aábrát) A (14) pótfogantyút a biztonságos és fáradságmentes mun- kához bármilyen megfelelő helyzetbe lehet forgatni. – Forgassa el a (14)pótfogantyú alsó markolatát az óramu- tató járásával ellenkező irányba és forgassa el a (14)pótfogantyút a kívánt helyzetbe. Forgassa el ismét a (14)pótfogantyú alsó markolatát az óramutató járásával megegyező irányba és ezzel szorítsa meg azt. Ügyeljen arra, hogy a pótfogantyú feszítőszalag beillesz- kedjen a házon erre a célra előirányzott horonyba. A fúrótokmány és a szerszámok kijelölése Az ütvefúráshoz és a véséshez SDS-plus szerszámokra van szükség, amelyeket az SDS-plus fúrótokmányba kell behe- lyezni. Fában, fémekben, kerámikus anyagokban és műanyagban ütés nélküli fúrásra, valamint csavarozásra SDS-plus nélküli szerszámokat (például hengeres szárú fúrót) kell használni. Ezekhez a szerszámokhoz egy gyorsbefogó vagy egy fogas- koszorús fúrótokmányt kell használni. A fúrótokmány kicserélése A fogaskoszorús fúrótokmány behelyezése/kivétele

Ahhoz, hogy SDS-plus nélküli szerszámokat (például henge- res szárú fúrókat) is lehessen használni, egy megfelelő fúró- tokmányt (fogaskoszorús vagy gyorsbefogó fúrótokmányt, külön tartozék) kell felszerelni. A fogaskoszorús fúrótokmány felszerelése (lásd a Bábrát) – Csavarja be a (18)SDS-plus-befogószárt egy (17)fogaskoszorús fúrótokmányba. Biztosítsa a (16)biztosítócsavarral a (17)fogaskoszorús fúrótok- mányt. Vegye tekintetbe, hogy a biztosító csavar bal- menetes. A fogaskoszorús fúrótokmány behelyezése (lásdaBábrát) – Tisztítsa meg és kissé zsírozza be a befogószár bedugásra kerülő végét. – Forgatva tolja be a fogaskoszorús fúrótokmányt a tok- mányszárral az szerszámbefogó egységbe, amíg az magá- tól elreteszelésre kerül. – Húzza meg a fogaskoszorús fúrótokmányt és ellenőrizze így a megfelelő reteszelést. A fogaskoszorús fúrótokmány kivétele – Tolja hátra a (5)reteszelő hüvelyt és vegye ki a (17)fogaskoszorús fúrótokmányt. A cseretokmány kivétele/behelyezése

GBH 2-25 F / GBH 2-26 F

A cserélhető fúrótokmány kivétele (lásd a Cábrát) – Húzza hátra a (6)cserélhető fúrótokmány reteszelő gyű- rűt, tartsa fogva ebben a helyzetben és húzza le előrefelé a (2)SDS-plus cseretokmányt, illetve a (1)gyorsbefogó csertokmányt. – Az eltávolítás után óvja meg a cserélhető fúrótokmányt az elszennyeződéstől. A cserélhető fúrótokmány behelyezése (lásd a Dábrát) – A behelyezés előtt tisztítsa meg a cserélhető fúrótok- mányt és kissé zsírozza be a bedugásra kerülő végét. – Fogja át az egész kezével a (2)SDS-plus cserélhető fúró- tokmányt, illetve a (1)cserélhető gyorsbefogó fúrótok- mányt. Ezután tolja be forgatva a cserélhető fúrótokmányt a (19)fúrótokmánybefogó egységbe, amíg az jól hallható- an bepattan a helyére. – A cserélhető fúrótokmány magától elreteszelődik. A cse- rélhető fúrótokmány meghúzásával ellenőrizze annak re- teszelését. Szerszámcsere A (4) porvédő sapka üzem közben messzemenően meggátol- ja a fúrás során keletkező por behatolását a szemszámbefo- gó egységbe. A szerszám behelyezésekor ügyeljen arra, hogy ne rongálja meg a (4) porvédő sapkát. u Ha egy porvédő sapka megrongálódott, azt azonnal ki kell cserélni. Azt javasoljuk, hogy a csere végrehajtá- sával bízzon meg egy Vevőszolgálatot. Szerszámcsere (SDS-plus) Az SDS-plus betétszerszám behelyezése (lásd a E ábrát) Az SDS-plus fúrótokmánnyal a betétszerszámot egyszerűen és kényelmesen, minden további szerszám alkalmazása nél- kül ki lehet cserélni. – Tisztítsa meg és kissé zsírozza be a betétszerszám bedu- gásra kerülő végét. – Tegye be forgatva a betétszerszámot a szerszámbefogó egységbe, amíg az magától reteszelésre kerül. – Húzza meg a szerszámot, és ellenőrizze így a megfelelő re- teszelést. Az SDS-plus betétszerszám a rendszer tulajdonságaiból adó- dóan szabadon mozoghat. Ezért üresjáratban a szerszám el- tér a körkörös futástól. Ez nincs befolyással a furat pontossá- gára, mivel a fúró a fúrás során magától központozásra kerül. Az SDS-plus betétszerszám kivétele (lásd a F ábrát) – Tolja hátra a (5) reteszelő hüvelyt és vegye ki a betétszer- számot. 1 609 92A 626 | (13.01.2022) Bosch Power ToolsMagyar | 123 Fogaskoszorús fúrótokmány szerszámcsere

A betétszerszám behelyezése Figyelem: Az SDS-plus nélkül szerszámokat kalapácsos fú- rásra vagy vésére ne használja! Az SDS-plus és a megfelelő fúrótokmány nélküli szerszámok a kalapácsos fúrás és vésés során megrongálódnak. – Tegyen be egy (17)fogaskoszorús fúrótokmányt. – Nyissa ki forgatással a (17)fogaskoszorús fúrótokmányt, amíg be lehet tenni a szerszámot. Tegye be a szerszámot. – Dugja be a tokmánykulcsot a (17)fogaskoszorús fúrótok- mány megfelelő furataiba és egyenletesen beszorítva rög- zítse a szerszámot. – Fordítsa el a (11)ütés-/forgáskikapcsolót a „Fúrás“ hely- zetbe. A betétszerszám kivétele – Forgassa el a (17)fogaskoszorús fúrótokmány hüvelyét a tokmánykulccsal az óramutató járásával ellenkező irány- ba, amíg ki nem lehet venni a betétszerszámot. Szerszámcsere a gyorsbefogó cseretokmánynál

GBH 2-25 F / GBH 2-26 F

A betétszerszám behelyezése (lásdaGábrát) Figyelem: Az SDS-plus nélkül szerszámokat kalapácsos fú- rásra vagy vésére ne használja! Az SDS-plus és a megfelelő fúrótokmány nélküli szerszámok a kalapácsos fúrás és vésés során megrongálódnak. – Helyezze be a (1)gyorsbefogó cseretokmányt. – Tartsa szorosan fogva a gyorsbefogó cserélhető fúrótok- mány (21)tartógyűrűjét. A (20)első hüvely elforgatásá- val nyissa annyira szét a szerszámbefogó egységet, hogy be lehessen helyezni a szerszámot. Tartsa fogva a (21)tartógyűrűt és forgassa el a (20)első hüvelyt erőtel- jesen a nyíl által jelzett irányba, amíg jól hallható kattogás nem lép fel. – A szerszám meghúzásával ellenőrizze a szilárd rögzítését. Figyelem: Ha a szerszámbefogó egységet ütközésig kinyitot- ta, a szerszámbefogó egység bezárásakor előfordulhat, hogy egy kattogó zörej hallható és a szerszámbefogó egység nem záródik be. Ebben az esetben forgassa el egyszer a (20)első hüvelyt a nyíl által jelzett iránnyal ellentétes irányba. A szerszámbefo- gó egységet ezután ismét össze lehet zárni. – Fordítsa el a (11)ütés-/forgáskikapcsolót a „Fúrás“ hely- zetbe. A betétszerszám kivétele (lásdaHábrát) – Tartsa fogva a gyorsbefogó cserélhető fúrótokmány (21)tartógyűrűjét. A (20) első hüvelynek a nyíl által jel- zett irányba való elforgatásával nyissa annyira szét a szer- számbefogó egységet, hogy ki lehessen venni a szerszá- mot. Por- és forgácselszívás Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a ke- zelő vagy a közelben tartózkodó személyek által történő megérintése vagy belégzése allergikus reakciókat és/vagy a légutak megbetegedését vonhatja maga után. Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatá- súak, főleg ha a faanyag kezeléséhez más anyagokat is fel- használtak (kromát, favédő vegyszerek). A készülékkel az- besztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk. – A lehetőségek szerint használjon az anyagnak megfelelő porelszívást. – Gondoskodjon a munkahely jó szellőztetéséről. – Ehhez a munkához célszerű egy P2 szűrőosztályú porvé- dő álarcot használni. A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat. u Gondoskodjon arról, hogy a munkahelyén ne gyűlhes- sen össze por. A porok könnyen meggyulladhatnak. Porelszívás a GDE16Plus felszereléssel (külön tartozék) (lásd aIábrát) A porelszíváshoz egy GDE16Plus felszerelésre (külön tarto- zék) van szükség. A porszívónak alkalmasnak kell lennie a megmunkálásra ke- rülő anyagból keletkező por elszívására. Az egészségre különösen ártalmas, rákkeltő hatású vagy szá- raz porok elszívásához egy speciálisan erre a célra gyártott porszívót kell használni. Porelszívás a GDE18V-26D berendezéssel (külön tartozék) A porelszíváshoz a GDE18V-26D elszívó berendezésre (kü- lön tartozék) van szükség. A GDE18V-26D berendezés alkalmazásakor vegye figye- lembe a hozzátartozó Kezelési útmutatóban a rendeltetés- szerű használatra vonatkozó előírásokat. Porfelfogó sapka (külön tartozék) (lásd aJábrát) A por egyszerű, elszívás nélküli felfogásához egy (23)porfelfogó sapkára van szükség. Üzemeltetés Üzembe helyezés u Ügyeljen a helyes hálózati feszültségre! Az áramforrás feszültségének meg kell egyeznie az elektromos kézi- szerszám típustábláján található adatokkal. A 230V‑os berendezéseket 220V hálózati feszültségről is szabad üzemeltetni. Az üzemmód beállítása Jelölje ki a (11)ütés-/forgáskikapcsolóval az elektromos ké- ziszerszám üzemmódját. – Az üzemmódok közötti átkapcsoláshoz nyomja meg a (10)reteszelésfeloldó gombot és forgassa el a (11)ütés-/forgáskikapcsolót a kívánt helyzetbe, amíg az jól hallhatóan bepattan a helyére. Bosch Power Tools 1 609 92A 626 | (13.01.2022)124 | Magyar Figyelem: Az üzemmódot csak kikapcsolt elektromos kézi- szerszámon szabad átkapcsolni! Ellenkező esetben az elekt- romos kéziszerszám megrongálódhat. Betonban vagy kőben végzett Kalapácsos fú- rás helyzet A fában, fémekben, kerámiában és műanyagok- ban ütés nélkül végzett Fúráshoz valamint Csa- varozáshoz szükséges helyzet A véső helyzetének beállítására szolgáló Vario- Lock helyzet ebben a helyzetben a(11)ütés-/forgácskikap- csoló nem pattan be. Vésési helyzet A forgásirány beállítása A (7) forgásirány-átkapcsoló az elektromos kéziszerszám forgásirányának megváltoztatására szolgál. Ha a (9) be-/ki- kapcsoló be van nyomva, akkor a forgásirányt nem lehet át- kapcsolni. u A(7) forgásirány-átkapcsolót csak álló elektromos ké- ziszerszám esetén kapcsolja át. Az ütvefúráshoz, a fúráshoz és a véséshez a forgásirányt mindig jobbra forgásra kell beállítani. – Jobbra forgás: Forgassa el a(7) forgásirány-átkapcsolót mindkét oldalon ütközésig a helyzetbe. – Balra forgás: Forgassa el a(7)forgásirány-átkapcsolót mindkét oldalon ütközésig a helyzetbe. Be- és kikapcsolás – Az elektromos kéziszerszám bekapcsolásához nyomja meg a (9) be-/kikapcsolót. – A benyomott (9) be-/kikapcsoló reteszeléséhez tartsa azt benyomva és ezen kívül nyomja be a (8) rögzítő gom- bot. – Az elektromos kéziszerszám kikapcsoláshoz engedje el a (9) be-/kikapcsolót. Ha a (9) be-/kikapcsoló bekapcsolt állapotban reteszelve van, akkor azt előbb nyomja be, majd engedje el. A fordulatszám/ütésszám beállítása A bekapcsolt elektromos kéziszerszám fordulat-/ütésszámát annak megfelelően fokozatmentesen szabályozhatja, meny- nyire nyomja be a (9)be-/kikapcsolót. A (9)be‑/kikapcsolóra gyakorolt enyhe nyomás alacsony for- dulat-/ütésszámot eredményez. Növekvő nyomás esetén a fordulatszám/ütésszám is növekszik. A véső helyzetének megváltoztatása (Vario-Lock) A vésőt 36 különböző helyzetben lehet reteszelni. Így mindig felveheti az optimális munkavégzési helyzetet. – Tegye be a vésőt a szerszámbefogó egységbe. – Forgassa el a (11)ütés-/forgásleállító kapcsolót a „Vario- Lock“ helyzetbe. – Forgassa a betétszerszámot a kívánt vésési helyzetbe. – Fordítsa el a (11) ütés-/forgáskikapcsolót a „Vésés“ hely- zetbe. A szerszám befogó egység ezzel blokkolva van. – A véséshez a forgásirányt jobbra forgásra kell beállítani. Munkavégzési tanácsok A furatmélység beállítása (lásd a K ábrát) A (13) mélységi ütközővel be lehet állítani a kívánt X furat- mélységet. – Nyomja be a (12) mélységi ütköző beállító gombot és he- lyezze bele a mélységi ütközőt a (14) pótfogantyúba. A (13) mélységi ütköző recézetének lefelé kell mutatnia. – Tolja be az SDS-plus betétszerszámot ütközésig a (3) SDS-plus szerszámbefogó egységbe. Az SDS-plus betét- szerszám mozgási képessége ellenkező esetben a furat- mélység helytelen beállításához vezethet. – Húzza ki annyira a mélységi ütközőt, hogy a fúró csúcsa és a mélységi ütköző csúcsa közötti távolság megfeleljen a kívánt X furatmélységnek. Biztonsági kapcsoló u Ha a betétszerszám beszorul, vagy beékelődik, a fúró- orsó meghajtása kikapcsolódik. Az ekkor fellépő erők miatt tartsa mindig mindkét kezével fogva az elektro- mos kéziszerszámot és biztos, szilárd alapon álljon. u Ha a betétszerszám leblokkolt, azonnal kapcsolja ki az elektromos kéziszerszámot. Ha leblokkolt fúrószer- szám mellett kapcsolja be a kéziszerszámot, igen ma- gas reakciós nyomatékok lépnek fel. A csavarozóbitek behelyezése (lásd a L ábrát) u Az elektromos kéziszerszámot csak kikapcsolt állapot- ban tegye fel az anyacsavarra / csavarra. A forgó betét- szerszámok lecsúszhatnak. A csavarozóbitek használatához egy SDS-plus befogószárral ellátott (24) univerzális tartóra van szükség (külön tartozék). – Tisztítsa meg és kissé zsírozza be a befogószár bedugásra kerülő végét. – Tegye be forgatva az univerzális tartót a szerszámbefogó egységbe, amíg az magától reteszelésre kerül. – Húzza meg az univerzális tartót és ellenőrizze így a megfe- lelő reteszelést. – Tegyen bele egy csavarozóbitet az univerzális tartóba. Mindig csak a csavarfejhez illő csavarozóbetéteket hasz- náljon. – Az univerzális tartó kivételéhez tolja hátra a (5) reteszelő hüvelyt és vegye ki a (24) univerzális tartót a szerszámbe- fogó egységből. Karbantartás és szerviz Karbantartás és tisztítás u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. 1 609 92A 626 | (13.01.2022) Bosch Power ToolsРусский | 125 u Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dol- gozhasson. Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével csak a magát a Bosch céget, vagy egy Bosch elektromos ké- ziszerszám-műhely ügyfélszolgálatát szabad megbízni, ne- hogy a biztonságra veszélyes szituáció lépjen fel. u Ha egy porvédő sapka megrongálódott, azt azonnal ki kell cserélni. Azt javasoljuk, hogy a csere végrehajtá- sával bízzon meg egy Vevőszolgálatot. – Minden használat után tisztítsa meg a (3) szerszámbefo- gó egységet. Vevőszolgálat és alkalmazási tanácsadás A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szíve- sen válaszol. A pótalkatrészekkel kapcsolatos robbantott áb- rák és egyéb információk a következő címen találhatók: www.bosch-pt.com A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget. Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10‑je- gyű cikkszámot. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. A www.bosch-pt.hu oldalon online megrendelheti készüléké- nek javítását. Tel.:+3618798502 Fax: +3618798505 info.bsc@hu.bosch.com www.bosch-pt.hu További szerviz-címek itt találhatók: www.bosch-pt.com/serviceaddresses Eltávolítás Az elektromos kéziszerszámokat, a tartozékokat és a csoma- golást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni. Ne dobja ki az elektromos kéziszerszámokat a háztartási szemétbe! Csak az EU‑tagországok számára: A használt villamos és elektronikus berendezésekre vonatko- zó 2012/19/EU sz. Európai Irányelvnek és ennek a megfele- lő országok jogharmonizációjának megfelelően a már hasz- nálhatatlan elektromos kéziszerszámokat külön össze kell gyűjteni és a környezetvédelmi szempontból megfelelő újra felhasználásra le kell adni. Szakszerűtlen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük esetleg ta- lálható veszélyes anyagok következtében káros hatással le- hetnek a környezetre és az emberek egészségére.

EU konformitási nyilatkozat Egyedüli felelőséggel kijelentjük, hogy a megnevezett termékek megfelelnek az alábbiakban felsorolásra kerülő irányelvek és rendeletek valamennyi idevágó előírásainak és megfelelnek a következő szabványoknak. Műszaki dokumentumok megőrzési pontja: * Fúrókalapács Cikkszám
