BRUGSANVISNING GBH 226 F Professional BOSCH

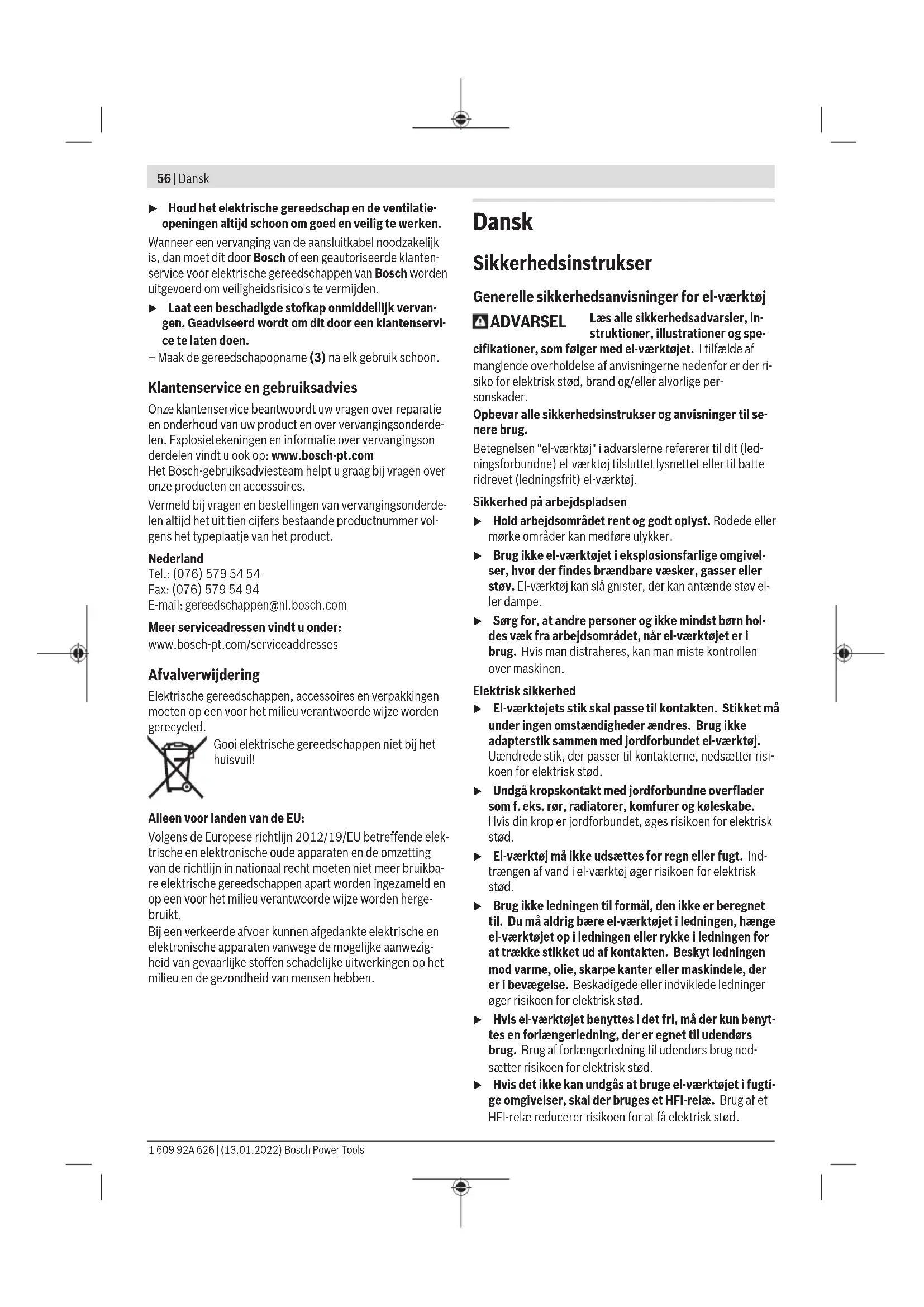

Tilbehør, som er illustreret og beskrevet i betjeningsvejled- ningen, er ikke indeholdt i leveringen. Det fuldstændige til- behør findes i vores tilbehørsprogram. Tekniske data Borehammer GBH 2-25 GBH 2-25 F GBH 2-26 GBH 2-26 F Varenummer 3611B535.. 3611B546.. 3611BA30.. 3611BA40.. Hastighedsstyring ● ● ● ● Drejestop ● ● ● ● Højre-/venstreløb ● ● ● ● Udskiftningsborepatron − ● − ● Nominel optagen effekt W 790 790 830 830 Slagtal slag/min 0–4000 0–4000 0–4000 0–4000 Enkeltslagstyrke iht. EPTA- Procedure05:2016 J 2,5 2,5 2,7 2,7 Omdrejningstal, ubelastet o/min 0–1300 0–1300 0–1300 0–1300 Værktøjsholder SDS plus SDS plus SDS plus SDS plus Diameter spindelhals mm 50 50 50 50 1 609 92A 626 | (13.01.2022) Bosch Power ToolsDansk | 59 Borehammer GBH 2-25 GBH 2-25 F GBH 2-26 GBH 2-26 F Maks. borediameter – Beton mm 26 26 26 26 – Murværk (med hulborekro- ne) mm 68 68 68 68 – Stål mm 13 13 13 13 – Træ mm 30 30 30 30 Vægt iht. EPTA-Proce- dure01:2014 kg 2,7 2,9 2,7 2,9 Isoleringsklasse / II / II / II / II Angivelserne gælder for en nominel spænding [U] på 230 V. Ved afvigende spændinger og i landespecifikke udførelser kan disse angivelser varie- re. Støj-/vibrationsinformation GBH 2-25 GBH 2-25 F GBH 2-26 GBH 2-26 F Støjemissionsværdier fundet iht.ENIEC 62841-2-6. El-værktøjets A-vægtede støjniveau udgør typisk: Lydtrykniveau dB(A)

Brug høreværn! Vibrationer samlet værdi a

1,5 1,5 1,5 1,5 Det svingningsniveau og støjemissionsniveau, der fremgår af anvisningerne, er målt iht. en standardiseret måleværdi og kan anvendes til sammenligning af elværktøj med hinanden. De er også egnet til en foreløbig vurdering af svingnings- og støjemissionen. Det angivne svingnings- og støjemissionsniveau repræsente- rer de væsentlige anvendelser af el‑værktøjet. Hvis el‑værk- tøjet dog anvendes til andre formål, med afvigende indsats- værktøj eller utilstrækkelig vedligeholdelse, kan svingnings- og støjemissionsniveauet afvige. Dette kan føre til en betyde- lig forøgelse af svingnings- og støjemissionen i hele arbejds- tidsrummet. Til en nøjagtig vurdering af svingnings- og støjemissionen bør der også tages højde for de tider, i hvilke værktøjet er sluk- ket eller godt nok kører, men rent faktisk ikke anvendes. Det- te kan føre til en betydelig reduktion af svingnings- og støje- missionsniveauet i hele arbejdstidsrummet. Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligehol- delse af el‑værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb. Montering u Træk stikket ud af stikkontakten, før der udføres ar- bejde på el‑værktøjet. Ekstrahåndtag u Brug kun dit el-værktøj med ekstrahåndtaget (14). u Sørg for, at ekstrahåndtaget altid at spændt godt fast. Ellers kan du miste kontrollen over el-værktøjet under ar- bejdet. Drejning af ekstrahåndtag (se billede A) Du kan dreje ekstrahåndtaget (14) efter behov for at opnå en sikker og mindre trættende arbejdsstilling. – Drej det nederste grebsstykke på ekstrahåndtaget (14) mod uret, og drej ekstrahåndtaget (14) i den ønskede po- sition. Spænd herefter det nederste grebsstykke på ek- strahåndtaget (14) fast igen ved at dreje det med uret. Sørg for, at ekstrahåndtagets spændebånd sidder i den dertil beregnede rille på huset. Bosch Power Tools 1 609 92A 626 | (13.01.2022)60 | Dansk Valg af borepatron og værktøj Til hammerboring og mejsling skal du bruge SDS-plus-værk- tøj, der indsættes i SDS-plus-borepatronen. Til boring uden slag i træ, metal, keramik og plast samt til skruning anvendes værktøj uden SDS-plus (f.eks. bor med cylindrisk skaft). Til sådant værktøj skal der bruges en selvspændende borepatron hhv. en tandkransborepatron. Skift af borepatron Isætning/udtagning af tandkransborepatron

For at kunne arbejde med værktøj uden SDS-plus (f.eks. bor med cylindrisk skaft) skal du montere en egnet borepatron (tandkransborepatron eller selvspændende borepatron, til- behør). Montering af tandkransborepatron (se billede B) – Skru SDS-plus-holdeskaftet (18) ind i tandkransborepa- tronen (17). Sørg for at sikre tandkransborepatronen (17) med sikringsskruen (16). Vær opmærksom på, at sikringsskruen har venstregevind. Isætning af tandkransborepatron (sebilledeB) – Rengør holdeskaftets indstiksende, og smør den med en smule fedt. – Sæt tandkransborepatronen med holdeskaftet drejende ind i værktøjsholderen, til den fastlåses af sig selv. – Kontrollér, at tandkrandsborepatronen sidder rigtigt fast ved at trække i den. Udtagning af tandkrandsborepatron – Skub låsekappen (5) bagud, og tag tandkransborepatro- nen (17) af. Udtagning/isætning af udskiftningsborepatron

GBH 2-25 F / GBH 2-26 F

Udtagning af udskiftningsborepatron (se billede C) – Træk udskiftningsborepatronens låsering (6) bagud, hold den fast i denne position, og træk SDS-plus-udskiftnings- borepatronen (2) eller den selvspændende udskiftnings- borepatron (1) af fremefter. – Beskyt udskiftningsborepatronen mod tilsmudsning efter aftagningen. Isætning af udskiftningsborepatron (se billede D) – Rengør udskiftningsborepatronen før isætning, og smør indstiksenden med en smule fedt. – Grib fat omkring SDS-plus-udskiftningsborepatronen (2) hhv. den selvspændende udskiftningsborepatron (1) med hele hånden. Skub udskiftningsborepatronen dre- jende på borepatronholderen (19), til der høres et tyde- ligt klik. – Udskiftningsborepatronen fastlåses automatisk. Kontrol- lér, at udskiftningsborepatronen sidder rigtigt fast ved at trække i låsen. Værktøjsskift Støvbeskyttelseskappen (4) forhindrer i stort omfang, at bo- restøv trænger ind i værktøjsholderen under brug. Når værk- tøjet sættes i, skal man være opmærksom på, at støvbeskyt- telseskappen (4) ikke beskadiges. u En beskadiget støvbeskyttelseskappe skal straks ud- skiftes. Det anbefales at lade en kundeservice udføre arbejdet. Værktøjsskift (SDS-plus) Isætning af SDS-plus-indsatsværktøj (se billede E) Med SDS-plus-borepatronen kan du skifte indsatsværktøj nemt og bekvemt uden brug af andre værktøjer. – Rengør indsatsværktøjets indstiksende, og smør den med en smule fedt. – Isæt indsatsværktøjet i værktøjsholderen med en dreje- bevægelse, til det automatisk låses. – Kontrollér ved at trække i låsen, at værktøjet sidder rigtigt fast. SDS-plus-indsatsværktøjet er systembetinget frit bevæge- ligt. Derved opstår der en rundløbsafvigelse ved tomgang. Dette har ingen indvirkning på borehullets nøjagtighed, da boret centreres automatisk ved boring. Udtagning af SDS-plus-indsatsværktøj (se billede F) – Skub låsekappen (5) tilbage, og tag indsatsværktøjet ud. Udskiftning af værktøj tandkransborepatron

Isætning af indsatsværktøj Bemærk: Brug ikke værktøj uden SDS-plus til hammerbor- ing eller mejsling! Værktøj uden SDS-plus og dets borepa- tron beskadiges under hammerboring og mejsling. – Isæt tandkransborepatronen (17). – Åbn tandkransborepatronen (17) ved at dreje, indtil værktøjet kan sættes i. Isæt værktøjet. – Sæt borepatronnøglen i de pågældende boringer på tand- kransborepatronen (17), og spænd værktøjet ensartet fast. – Drej slag-/drejestop-afbryderen (11) til positionen "Bor- ing". Udtagning af indsatsværktøj – Drej kappen på tandkransborepatronen (17) til venstre med den medfølgende borepatronnøgle , indtil indsats- værktøjet kan tages ud. Værktøjsskift selvspændende udskiftningsborepatron

EU-overensstemmelseserklæring Vi erklærer som eneansvarlige, at det beskrevne produkt er i overensstemmelse med alle gældende bestemmelser i følgende direktiver og forordninger og opfylder følgende standarder. Tekniske bilag ved: * Borehammer Typenummer
