РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GBH 226 F Professional BOSCH

Указания за сигурност Общи указания за безопасност за електроинструменти

Прочетете всички предупрежде- ния, указания, запознайте се с фигурите и техническите харак- теристики, приложени към електроинструмента. Про- пуски при спазването на указанията по-долу могат да пре- дизвикат токов удар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин "електроинструмент" се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- 1 609 92A 626 | (13.01.2022) Bosch Power ToolsБългарски | 159 мулаторна батерия електроинструменти (беззахранващ

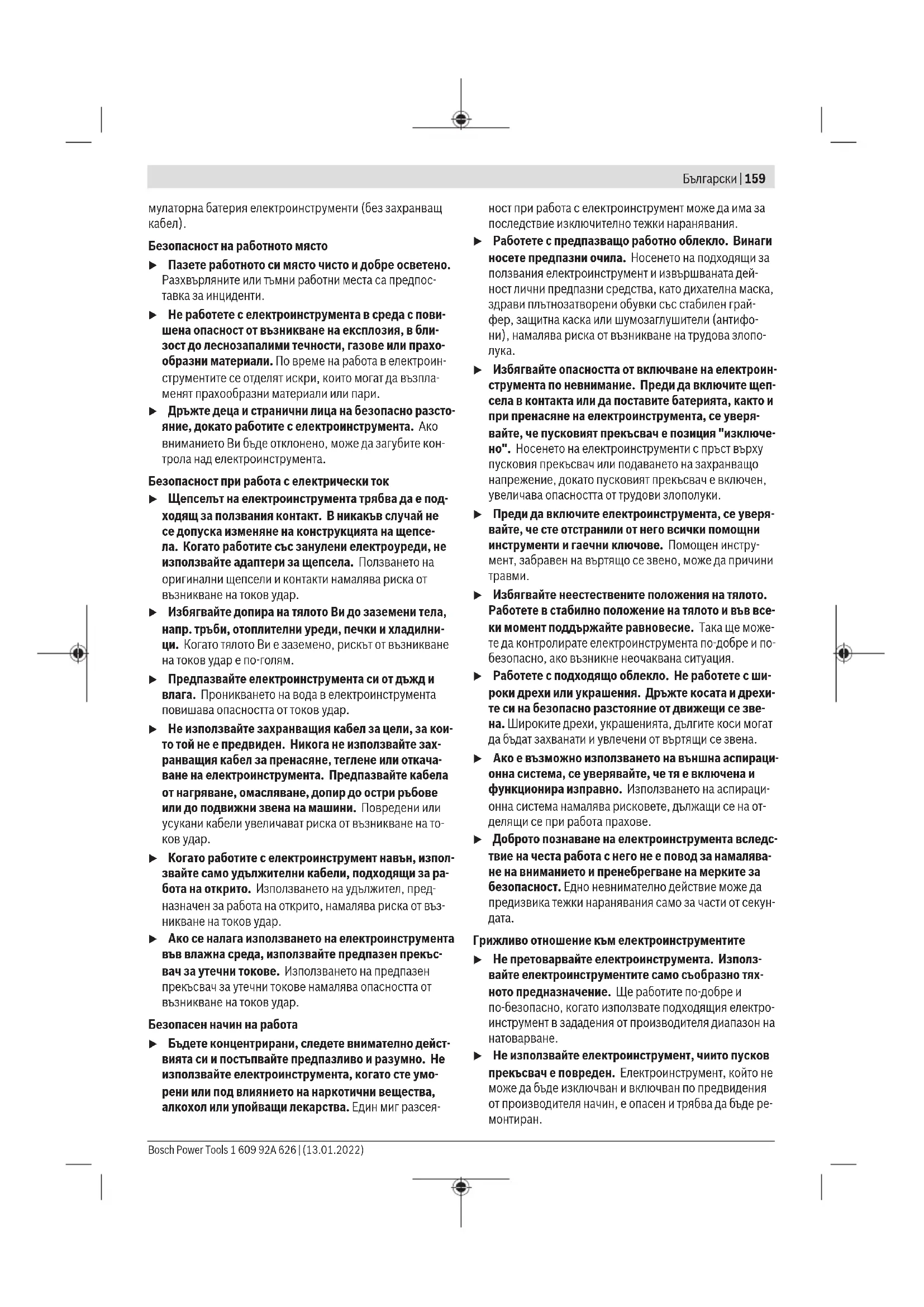

Безопасност на работното място u Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпос- тавка за инциденти. u Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпла- менят прахообразни материали или пари. u Дръжте деца и странични лица на безопасно разсто- яние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите кон- трола над електроинструмента. Безопасност при работа с електрически ток u Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсе- ла. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар. u Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилни- ци. Когато тялото Ви е заземено, рискът от възникване на токов удар е по‑голям. u Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар. u Не използвайте захранващия кабел за цели, за кои- то той не е предвиден. Никога не използвайте зах- ранващия кабел за пренасяне, теглене или откача- ване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на то-

u Когато работите с електроинструмент навън, изпол- звайте само удължителни кабели, подходящи за ра- бота на открито. Използването на удължител, пред- назначен за работа на открито, намалява риска от въз- никване на токов удар. u Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс- вач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар. Безопасен начин на работа u Бъдете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте умо- рени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсея- ност при работа с електроинструмент може да има за последствие изключително тежки наранявания. u Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дей- ност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грай- фер, защитна каска или шумозаглушители (антифо- ни), намалява риска от възникване на трудова злопо-

u Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щеп- села в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверя- вайте, че пусковият прекъсвач е позиция "изключе- но". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки. u Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инстру- мент, забравен на въртящо се звено, може да причини

u Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все- ки момент поддържайте равновесие. Така ще може- те да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. u Работете с подходящо облекло. Не работете с ши- роки дрехи или украшения. Дръжте косата и дрехи- те си на безопасно разстояние от движещи се зве- на. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена. u Ако е възможно използването на външна аспираци- онна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспираци- онна система намалява рисковете, дължащи се на от- делящи се при работа прахове. u Доброто познаване на електроинструмента вследс- твие на честа работа с него не е повод за намалява- не на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секун-

Грижливо отношение към електроинструментите u Не претоварвайте електроинструмента. Използ- вайте електроинструментите само съобразно тях- ното предназначение. Ще работите по‑добре и по‑безопасно, когато използвате подходящия електро- инструмент в зададения от производителя диапазон на натоварване. u Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ре-

Bosch Power Tools 1 609 92A 626 | (13.01.2022)160 | Български u Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждай- те батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. u Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не до- пускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са проче- ли тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат из- ключително опасни. u Поддържайте добре електроинструментите си и ак- сесоарите им. Проверявайте дали подвижните зве- на функционират безукорно, дали не заклинват, да- ли има счупени или повредени детайли, които нару- шават или изменят функциите на електроинстру- мента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремон- тирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди. u Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инст- рументи с остри ръбове оказват по‑малко съпротивле- ние и се водят по‑леко. u Използвайте електроинструментите, допълнител- ните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни ус- ловия и операции, които трябва да изпълните. Из- ползването на електроинструменти за различни от предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки. u Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролира- не на електроинструмента при възникване на неочак- вана ситуация.

u Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалис- ти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на бе- зопасността на електроинструмента. Указания за безопасност за чукове Инструкции за безопасност за всякакви дейности u Носете протектори за уши. Излагането на шум може да причини загуба на слуха. u Използвайте спомагателна дръжка(и), ако са доста- вени с инструмента. Загубата на контрол може да причини персонално нараняване. u Когато изпълнявате операция, при която съществу- ва опасност режещият инструмент или фиксаторът да засегне скрити под повърхността проводници под напрежение или захранващия кабел, допирай- те електроинструмента само до изолираните повър- хности на ръкохватките. При контакт на режещия ин- струмент или фиксатора с проводник под напрежение е възможно напрежението да се предаде по металните детайли на електроинструмента и това да предизвика токов удар. Инструкции за безопасност при използване на дълги бургии с ротационни чукове u Винаги стартирайте пробиване при ниски скорости и с върха на бургията в контакт с детайла. При по- високи скорости бургията може да се огъне, ако й се позволи да се върти свободно без контакт с детайла, а това може да доведе до персонално нараняване. u Прилагайте натиск само по права линия към бурги- ята и не натискайте твърде много. Бургиите могат да се огънат, причинявайки счупване или загуба на конт- рол, което води до персонално нараняване. Допълнителни указания за безопасност u Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопрово- ди, или се обърнете към съответното местно снаб- дително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика по- жар и токов удар. Увреждането на газопровод може да доведе до експлозия. Повреждането на водопровод има за последствие големи материални щети и може да предизвика токов удар. u Преди да оставите електроинструмента, изчаквай- те въртенето да спре напълно. Впротивен случай из- ползваният работен инструмент може да допре друг предмет и да предизвика неконтролирано премества- не на електроинструмента. u Осигурявайте обработвания детайл. Детайл, захва- нат с подходящи приспособления или скоби, е засто- порен по здраво и сигурно, отколкото, ако го държите

u Не докосвайте веднага след работа работни инстру- менти или съседни части на корпуса. Те могат да се нагорещят при работа и да причинят изгаряния. u Работният инструмент може да блокира при проби- ване. Следете за сигурна позиция и дръжте здраво електроинструмента с двете ръце. В противен слу- чай може да загубите контрол над електроинструмен-

u Бъдете предпазливи при дейности по разтрошава- не с длетото. Падащите отчупени парчета от материа- ла могат да наранят хората наоколо или Вас самите. u Дръжте здраво електроинструмента при работа с двете ръце и следете за сигурната позиция. С две ръце електроинструментът се води по-сигурно. 1 609 92A 626 | (13.01.2022) Bosch Power ToolsБългарски | 161 Описание на продукта и дейността Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безо- пасност и указанията за работа могат да имат за последствие токов удар, пожар и/ или тежки травми. Моля, имайте предвид изображенията в предната част на ръководството за работа. Предназначение на електроинструмента Електроинструментът е предназначен за ударно пробива- не в бетон, зидария и каменни материали, както и за леко къртене. Той също така е подходящ за безударно проби- ване в дървесни материали, метали, керамични материа- ли и пластмаси. Електроинструменти с електронно регу- лиране и дясна и лява посока на въртене са подходящи също и за завиване/развиване. Изобразени елементи Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите. (1) Бързозатегателен сменяем патронник (GBH 2-25 F, GBH 2-26 F) (2) SDS-plus сменяем патронник (GBH 2-25 F, GBH 2-26 F) (3) Гнездо за работен инструмент SDS plus (4) Прахосъбирателна муфа (5) Застопоряваща втулка (6) Застопоряващ пръстен на сменяемия патрон- ник (GBH 2-25 F, GBH 2-26 F) (7) Превключвател за посоката на въртене (8) Застопоряващ бутон за пусковия прекъсвач (9) Пусков прекъсвач (10) Бутон за освобождаване на превключвателя удари/спиране на въртенето (11) Превключвател удари/спиране на въртенето (12) Бутон за регулиране на дълбочинния ограничи-

(14) Спомагателна ръкохватка (изолирана площ за

(15) Ръкохватка (изолирана повърхност за захваща-

(16) Обезопасителен винт за патронник със зъбен

(17) Патронник със зъбен венец

(20) Предна втулка на бързозатегателния сменяем патронник (GBH 2-25 F, GBH 2-26 F) (21) Задържащ пръстен на бързозатегателния сме- няем патронник (GBH 2-25 F, GBH 2-26 F) (22) Система за прахоулавяне (GDE 16 Plus)

(23) Прахосъбирателна муфа

(24) Универсално гнездо с опашка SDS plus

Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомп- лектовка на уреда. Изчерпателен списък на допълнител- ните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления. Технически данни Перфоратор GBH 2-25 GBH 2-25 F GBH 2-26 GBH 2-26 F Каталожен номер 3611B535.. 3611B546.. 3611BA30.. 3611BA40.. Управление на скоростта на

Спиране на въртенето ● ● ● ● Въртене надясно/наляво ● ● ● ● Сменяем патронник − ● − ● Номинална консумирана

0–4000 0–4000 0–4000 0–4000 Енергия на единичен удар съгласно EPTA-Proce- dure05:2016 J 2,5 2,5 2,7 2,7 Обороти на празен ход min

0–1300 0–1300 0–1300 0–1300 Гнездо SDS plus SDS plus SDS plus SDS plus Диаметър на шийката на ва-

mm 50 50 50 50 Макс. диаметър на пробивания отвор Bosch Power Tools 1 609 92A 626 | (13.01.2022)162 | Български Перфоратор GBH 2-25 GBH 2-25 F GBH 2-26 GBH 2-26 F – Бетон mm 26 26 26 26 – Зидария (с куха боркоро-

mm 68 68 68 68 – Стомана mm 13 13 13 13 – Дърво mm 30 30 30 30 Тегло съгласно EPTA-Proce- dure01:2014 kg 2,7 2,9 2,7 2,9 Клас на защита / II / II / II / II Данните важат за номинално напрежение [U] от 230 V. При отклоняващи се напрежения и при специфични за отделни страни изпълнения тези данни могат да варират. Информация за излъчван шум и вибрации GBH 2-25 GBH 2-25 F GBH 2-26 GBH 2-26 F Стойностите на емисии на шум са установени съгласноENIEC 62841-2-6. РавнищетоА на генерирания от електроинструмента шум обикновено е: Равнище на звуковото налягане dB(A)

Работете с шумозаглушители! Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеносттаK са определени съгласноENIEC 62841-2-6: Ударно пробиване в бетон:

1,5 1,5 1,5 1,5 Посочените в това ръководство за експлоатация ниво на вибрациите и стойност на емисия на шум са измерени съгласно процедура, определена и може да служи за сравняване с други електроинструменти. Те са подходя- щи също така за предварителна оценка на емисиите на вибрации и шум. Посочените ниво на вибрациите и стойност на емисии на шум са представителни за основните приложения на електроинструмента. Ако обаче електроинструментът бъ- де използван за други дейности, с различни работни инс- трументи или без необходимото техническо обслужване, нивото на вибрациите и стойността на емисии на шум мо- же да се различават. Това би могло значително да увели- чи вибрациите и шума през периода на ползване на елек- троинструмента. За по-точното оценяване на вибрациите и шума трябва да се отчитат и периодите, в които електроинструментът е изключен или работи на празен ход. Това би могло значи- телно да намали емисиите на вибрации и шум през пери- ода на ползване на електроинструмента. Предписвайте допълнителни мерки за предпазване на работещия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на елект- роинструмента и работните инструменти, поддържане на ръцете топли, целесъобразна организация на работните

u Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от зах- ранващата мрежа. Допълнителна ръкохватка u Използвайте Вашия електроинструмент само с мон- тирана спомагателна ръкохватка (14). u Внимавайте допълнителната ръкохватка винаги да е добре затегната. В противен случай може да загуби- те контрол над електроинструмента при работа. Завъртане на спомагателна ръкохватка (вж. фиг. A) Можете да завъртите спомагателната ръкохватка (14) до произволна позиция, за да работите в сигурна и удобна

– Завъртете долната част на захвата на спомагателната ръкохватка (14) обратно на часовниковата стрелка и 1 609 92A 626 | (13.01.2022) Bosch Power ToolsБългарски | 163 завъртете спомагателната ръкохватка (14) в желаната позиция. След това отново затегнете долната ръкох- ватка на спомагателната ръкохватка (14) по посока на

Внимавайте захващащата лента на спомагателната ръ- кохватка да попадне в предвидения за целта канал в

Избор на патронника и работните инструменти При ударно пробиване и къртене се нуждаете от инстру- менти с опашка SDS-plus, които се поставят в патронника SDS-plus. За безударно пробиване в дървесни материали, метали, керамични материали и пластмаси, както и при завиване/ развиване се използват инструменти, чиято опашка не е SDS-plus (напр. свредла с цилиндрична опашка). За тези инструменти се нуждаете от патронник за бързо захваща- не, респ. патронник със зъбен венец. Смяна на патронника Монтиране/демонтиране на патронника със зъбен

За да можете да работите с инструменти без опашка SDS plus (напр. свредла с цилиндрична опашка), трябва да монтирате подходящ патронник (патронник със зъбен ве- нец, респ. патронник за бързо захващане, не са включе- ни в окомплектовката). Монтиране на патронник със зъбен венец (вж.фиг.B) – Навийте опашката SDS-plus (18) в патронник със зъ- бен венец (17). Застопорете патронника със зъбен ве- нец (17) с винта (16). Внимавайте, осигурителният винт е с лява резба. Поставяне на патронник със зъбен венец (вж.фиг.B) – Почистете края на опашката и го смажете леко. – Вкарайте патронника със зъбен венец с поставена опашка със завъртане в гнездото, докато се захване автоматично. – Уверете се, че патронникът със зъбен венец е захванат здраво, като го издърпате. Демонтиране на патронник със зъбен венец – Преместете застопоряващата втулка (5) назад и изва- дете патронника със зъбен венец (17). Демонтиране/монтиране на сменяемия патронник

GBH 2-25 F / GBH 2-26 F

Демонтиране на сменяемия патронник (вж.фиг.C) – Издърпайте застопоряващия пръстен (6) на сменяе- мия патронник назад, задръжте го в тази позиция и из- дърпайте патронника SDS-plus (2), респ. патронника за бърза замяна (1) напред. – След демонтиране пазете сменяемия патронник от за-

Поставяне на сменяемия патронник (вж.фиг.D) – Преди да поставите сменяемия патронник, го почисте- те и смажете леко опашката му. – Захванете патронника SDS-plus (2), респ. патронника за бърза замяна (1) с цялата ръка. Вкарайте сменяе- мия патронник със завъртане на гнездото (19), докато усетите отчетливо прещракване. – Сменяемият патронник се застопорява автоматично. Уверете се, че патронникът е захванат здраво, като го

Смяна на работния инструмент Противопраховата капачка (4) ограничава силно проник- ването на отделящия се при къртене прах в патронника. При поставяне на инструмента внимавайте да не повре- дите противопраховата капачка (4). u Повредена противопрахова капачка трябва да се замени веднага. Препоръчва се това да бъде извър- шено в оторизиран сервиз за електроинструменти. Смяна на инструмента (SDS-plus) Поставяне на работен инструмент с опашка SDS-plus (вж. фиг. E) С патронник SDS-plus можете да заменяте работния инст- румент лесно и удобно без използване на спомагателни инструменти. – Почистете опашката на работния инструмент и я сма-

– Вкарайте работния инструмент в патронника със за- въртане, докато се застопори автоматично с прещрак-

– Уверете се чрез издърпване, че е захванат здраво. Съгласно принципа си на действие работният инструмент с опашка SDS-plus е свободен. Поради това при въртене на празен ход възниква радиално отклонение. Това обаче не се отразява на точността на пробиване, тъй като при пробиване работният инструмент се центрира автоматич-

Сваляне на работен инструмент с опашка SDS-plus (вж. фиг. F) – Дръпнете застопоряващата втулка (5) назад и изваде- те работния инструмент. Смяна на инструмента патронник със зъбен венец

Поставяне на работния инструмент Указание: Не използвайте инструменти без опашка SDS- plus за ударно пробиване или къртене! При ударно про- биване и къртене инструменти без опашка SDS-plus и пат- ронникът се повреждат. – Поставете патронник със зъбен венец (17). – Чрез завъртане наляво отворете патронника със зъбен венец (17), толкова, че работният инструмент да може да бъде поставен. Вкарайте инструмента. – Вкарайте ключа за патронник в предвидените за целта отвори на патронника (17) и затегнете работния инст- румент равномерно, като използвате всички отвори. – Завъртете превключвателя за ударно пробиване/спи- ране на въртенето (11) в позицията пробиване. Bosch Power Tools 1 609 92A 626 | (13.01.2022)164 | Български Демонтиране на работния инструмент – Завъртете втулката на патронника със зъбен венец (17) обратно на часовниковата стрелка с помощта на специализирания ключ , докато работният инструмент може да бъде изваден. Смяна на инструмента бързозатегателен сменяем

Поставяне на работен инструмент (вж.фиг.G) Указание: Не използвайте инструменти без опашка SDS- plus за ударно пробиване или къртене! При ударно про- биване и къртене инструменти без опашка SDS-plus и пат- ронникът се повреждат. – Поставете патронника за бързо захващане (1). – Захванете здраво пръстена (21) на патронника за бър- зо застопоряване. Отворете челюстите на патронника, като въртите предната втулка (20), докато може да бъ- де поставен инструмент. Захванете здраво пръстена (21) и завъртете предната втулка (20) силно в посока- та, указана със стрелка, докато започне да се чува от- четливо прещракване. – Уверете се, че инструментът е захванат здраво, като се опитате да го издърпате. Указание: Ако патронникът е бил отворен докрай, при за- тягане е възможно да се чува прещракване, без патрон- никът да се затваря. В такъв случай завъртете предната втулка (20) еднократ- но обратно на посоката, указана със стрелка. След това патронникът може да бъде затворен. – Завъртете превключвателя за ударно пробиване/спи- ране на въртенето (11) в позицията пробиване. Сваляне на работен инструмент (вж.фиг.H) – Захванете здраво пръстена (21) на патронника за бър- зо застопоряване. Отворете патронника чрез завърта не на предната втулка (20) в посоката, указана със стрелка, докато инструментът може да бъде изваден. Система за прахоулавяне Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, ми- нерали и метали могат да бъдат опасни за здравето. Кон- тактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболявания на дихателните пътища на работещия с електроинструмента или намиращи се наблизо лица. Определени прахове, напр. отделящите се при обработ- ване на бук и дъб, се считат за канцерогенни, особено в комбинация с химикали за третиране на дървесина (хро- мат, консерванти и др.). Допуска се обработването на съ- държащи азбест материали само от съответно обучени квалифицирани лица. – По възможност използвайте подходяща за обработва- ния материал система за прахоулавяне. – Осигурявайте добро проветряване на работното мяс-

– Препоръчва се използването на дихателна маска с филтър от клас P2. Спазвайте валидните във Вашата страна законови разпо- редби, валидни при обработване на съответните материа-

u Избягвайте натрупване на прах на работното място. Прахът може лесно да се самовъзпламени. Система за прахоулавяне с GDE16 Plus (принадлежност) (вж.фиг.I) За системата за прахоулавяне е нужен GDE 16 Plus (при- надлежност). Използваната прахосмукачка трябва да е пригодна за ра- бота с обработвания материал. Ако при работа се отделя особено вреден за здравето прах или канцерогенен прах, използвайте специализира- на прахосмукачка. Система за прахоулавяне с GDE 18V-26 D (принадлежност) За системата за прахоулавяне е нужна прахоуловителна- та приставка GDE 18V-26 D (принадлежност). При употребата на GDE 18V-26 D спазвайте указанията за употреба според предназначението в съответната инст- рукция за експлоатация. Прахосъбирателна муфа (принадлежност) (вж.фиг.J) За лесното събиране на прах без аспирация е необходи- ма прахосъбирателна муфа(23). Работа с електроинструмента Пускане в експлоатация u Съобразявайте се с напрежението в захранващата мрежа! Напрежението на захранващата мрежа трябва да съответства на данните, изписани на та- белката на електроинструмента. Уреди, обозначе- ни с 230V, могат да бъдат захранвани и с напреже- ние 220V. Избор на режима на работа Изберете режима на работа на електроинструмента с по- мощта на превключвателя ударно пробиване/спиране на въртенето (11). – За смяна на режима на работа натиснете освобожда- ващия бутон (10) и завъртете превключвателя ударно пробиване/спиране на въртенето (11) в желаната по- зиция, докато усетите попадането му в позиция с от- четливо прещракване. Указание: Сменяйте режима на работа само при изклю- чен електроинструмент! В противен случай електроинст- рументът може да бъде повреден. 1 609 92A 626 | (13.01.2022) Bosch Power ToolsБългарски | 165 Позиция за ударно пробиване в бетон или каменни материали Позиция за безударно пробиване в дървес- ни материали, метали, керамични материали и пластмаси, както и за завинтване Позиция Vario-Lock за преместване на пози- цията на секач Превключвателят ударно пробиване/спира- не на въртенето(11) не се фиксира в тази

Позиция за къртене Избор на посоката на въртене С помощта на превключвателя (7) можете да сменяте по- соката на въртене на електроинструмента. Това обаче не е възможно при натиснат пусков прекъсвач (9). u Задействайте превключвателя за посоката на въртене(7) само когато електроинструментът е в

При ударно пробиване, пробиване и къртене установя- вайте винаги дясна посока на въртене. – Въртене надясно: Завъртете превключвателя за посо- ката на въртене (7) от двете страни до упор в позиция

– Въртене наляво: Завъртете превключвателя за посо- ката на въртене (7) от двете страни до упор в позиция

Включване и изключване – За включване на електроинструмента натиснете пус- ковия прекъсвач (9). – За застопоряване на пусковия прекъсвач (9) го зад- ръжте натиснат и едновременно натиснете бутона (8). – За изключване на електроинструмента отпуснете пус- ковия прекъсвач (9). Ако пусковият прекъсвач (9) е бил застопорен, първо го натиснете и след това го от-

Регулиране на скоростта на въртене/честотата на

В зависимост от силата на натискане на пусковия прекъс- вач (9) можете безстепенно да регулирате скоростта на въртене/честотата на ударите на работещия електроинст-

Лекият натиск върху пусковия прекъсвач (9) предизвик- ва малка скорост на въртене/ниска честота на ударите. С увеличаване на натиска се увеличава и скоростта на вър- тене, респ. честотата на ударите. Промяна на позицията на секача (Vario-Lock) Можете да застопорите секача в 36 различни позиции. По този начин можете винаги да работите в оптималната работна позиция. – Поставете в патронника секач. – Завъртете превключвателя за спиране на въртенето (11) в позиция „Vario-Lock“. – Завъртете патронника в желаната позиция. – Завъртете превключвателя ударно пробиване/спира- не на въртенето (11) в позицията "Къртене". Така пат- ронникът се блокира в текущата позиция. – При къртене установете дясна посока на въртене. Указания за работа Настройване на дълбочината на пробиване (вж. фиг.

С дълбочинния ограничител (13) може предварително да се настрои желаната дълбочина на пробиване X. – Натиснете бутона за дълбочинния ограничител (12) и поставете ограничителя в гнездото в спомагателната ръкохватка (14). Награпената повърхност на дълбочинния ограничител (13) трябва да е обърната надолу. – Вкарайте работния инструмент с опашка SDS‑plus до упор в патронника SDS-plus (3). В противен случай по- ради подвижността на работния инструмент SDS-plus е възможно дълбочината на пробиване да бъде настрое- на неправилно. – Издърпайте дълбочинния ограничител толкова, че раз- стоянието по направление на оста между върха на свредлото и на дълбочинния ограничител да е равно на желаната дълбочина на пробивания отвор X. Предпазен съединител u Ако работният инструмент се заклини, задвижване- то към вала на електроинструмента се прекъсва. Поради възникващите при това сили на реакцията дръжте електроинструмента винаги здраво с двете ръце и заемайте стабилно положение на тялото. u Ако работният инструмент се заклини, изключете електроинструмента и освободете работния инст- румент. При включване с блокиран работен инстру- мент възникват големи реакционни моменти. Поставяне на глави на винтовете (вж. фиг. L) u Поставяйте електроинструмента на главата на вин- та/гайката само когато е изключен. Въртящият се работен инструмент може да се изметне. За използване на накрайници за завиване (битове) се нуждаете от универсално гнездо (24) с опашка SDS-plus (не е включено в окомплектовката). – Почистете края на опашката и го смажете леко. – Вкарайте универсалното гнездо в патронника със за- въртане, докато бъде захванато автоматично. – Уверете се, че гнездото е захванато правилно, като опитате да го издърпате. – Поставете накрайник за завиване (бит) в универсално- то гнездо. Използвайте само битове, подходящи за главите на винтовете. Bosch Power Tools 1 609 92A 626 | (13.01.2022)166 | Македонски – За демонтиране на универсалното гнездо (5) премес- тете застопоряващата втулка назад и извадете гнездо- то (24) от патронника. Поддържане и сервиз Поддържане и почистване u Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от зах- ранващата мрежа. u За да работите качествено и безопасно, поддър- жайте електроинструмента и вентилационните му отвори чисти. Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервиз за електроин- струменти на Bosch, за да се запази нивото на безопас- ност на Bosch електроинструмента. u Повредена противопрахова капачка трябва да се замени веднага. Препоръчва се това да бъде извър- шено в оторизиран сервиз за електроинструменти. – Почиствайте патронника (3) след всяко ползване. Клиентска служба и консултация относно

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относ- но резервни части. Покомпонентни чертежи и информа- ция за резервните части ще откриете и на: www.bosch-pt.com Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари. Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изпи- сан на табелката на уреда.

С оглед опазване на околната среда електроинструмен- тът, допълнителните приспособления и опаковката тряб- ва да бъдат подложени на подходяща преработка за пов- торното използване на съдържащите се в тях суровини. Не изхвърляйте електроинструменти при би- товите отпадъци! Само за страни отЕС: Съгласно европейска директива 2012/19/EС и хармони- зирането на националното законодателство с нея елект- ронни и електрически уреди, които не могат да се използ- ват, трябва да бъдат събирани отделно и да бъдат преда- вани за оползотворяване на съдържащите се в тях суро-

При неправилно изхвърляне старите електрически и електронни уреди поради възможното наличие на опасни вещества могат да окажат вредни влияния върху околна- та среда и човешкото здраве.

ЕС декларация за съответствие С пълна отговорност ние декларираме, че посочените продукти отговарят на всички валидни изисквания на директивите и разпоредбите по-долу и съответства на следните стандарти. Техническа документация при: *
