РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GSH 7 VC Professional BOSCH

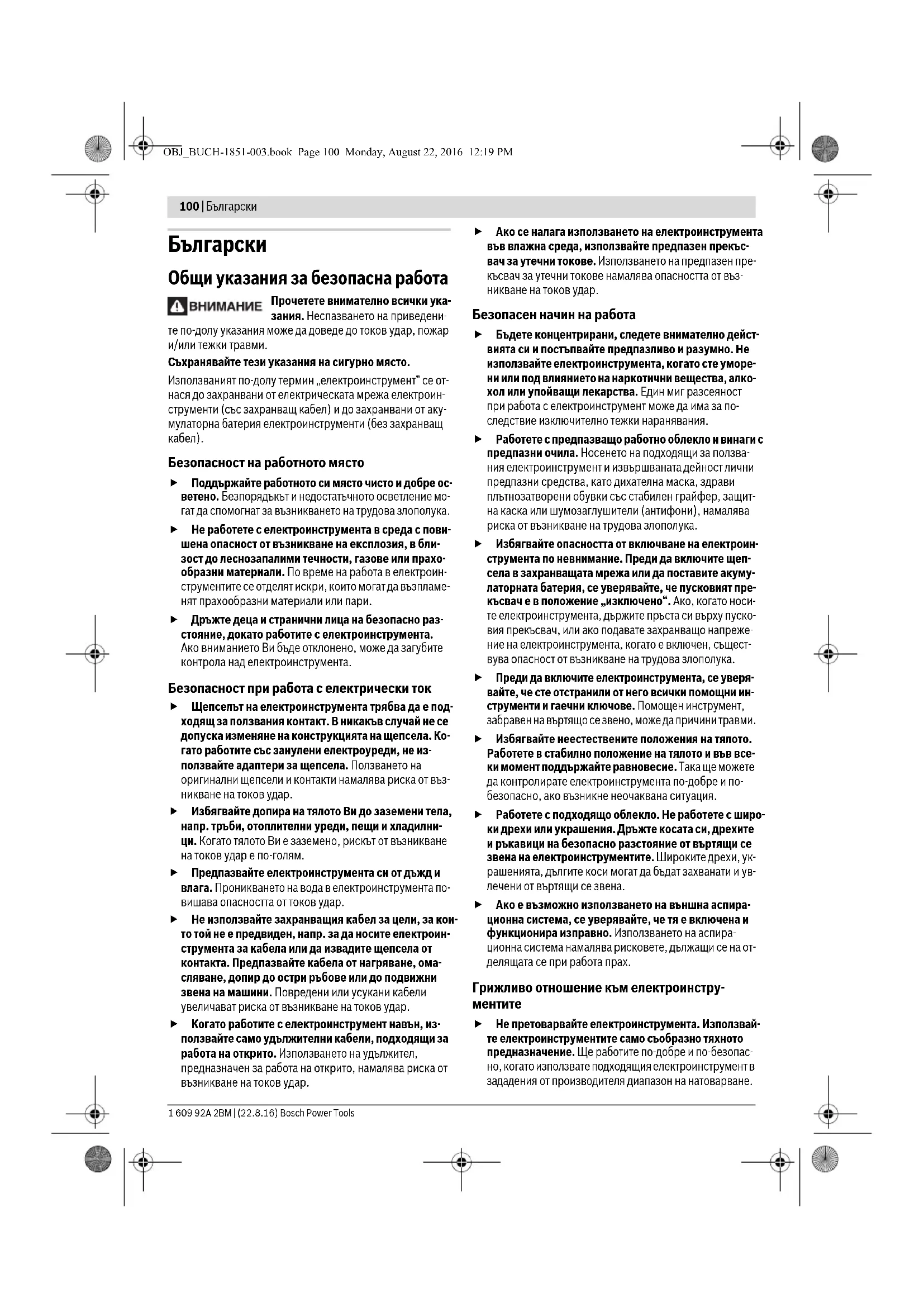

Общи указания за безопасна работа Прочетете внимателно всички ука- зания. Неспазването на приведени- те по-долу указания може да доведе до токов удар, пожар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин „електроинструмент“ се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- мулаторна батерия електроинструменти (без захранващ

Безопасност на работното място Поддържайте работното си място чисто и добре ос- ветено. Безпорядъкът и недостатъчното осветление мо- гат да спомогнат за възникването на трудова злополука. Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпламе- нят прахообразни материали или пари. Дръжте деца и странични лица на безопасно раз- стояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента. Безопасност при работа с електрически ток Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Ко- гато работите със занулени електроуреди, не из- ползвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от въз- никване на токов удар. Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, пещи и хладилни- ци. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям. Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента по- вишава опасността от токов удар. Не използвайте захранващия кабел за цели, за кои- то той не е предвиден, напр. за да носите електроин- струмента за кабела или да извадите щепсела от контакта. Предпазвайте кабела от нагряване, ома- сляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар. Когато работите с електроинструмент навън, из- ползвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар. Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс- вач за утечни токове. Използването на предпазен пре- късвач за утечни токове намалява опасността от въз- никване на токов удар. Безопасен начин на работа Бъдете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморе- ни или под влиянието на наркотични вещества, алко- хол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за по- следствие изключително тежки наранявания. Работете с предпазващо работно облекло и винаги с предпазни очила. Носенето на подходящи за ползва- ния електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защит- на каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука. Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щеп- села в захранващата мрежа или да поставите акуму- латорната батерия, се уверявайте, че пусковият пре- късвач е в положение „изключено“. Ако, когато носи- те електроинструмента, държите пръста си върху пуско- вия прекъсвач, или ако подавате захранващо напреже- ние на електроинструмента, когато е включен, същест- вува опасност от възникване на трудова злополука. Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни ин- струменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми. Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все- ки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. Работете с подходящо облекло. Не работете с широ- ки дрехи или украшения. Дръжте косата си, дрехите и ръкавици на безопасно разстояние от въртящи се звена на електроинструментите. Широките дрехи, ук- рашенията, дългите коси могат да бъдат захванати и ув- лечени от въртящи се звена. Ако е възможно използването на външна аспира- ционна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспира- ционна система намалява рисковете, дължащи се на от- делящата се при работа прах. Грижливо отношение към електроинстру-

Не претоварвайте електроинструмента. Използвай- те електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопас- но, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване. OBJ_BUCH-1851-003.book Page 100 Monday, August 22, 2016 12:19 PMБългарски | 101 Bosch Power Tools 1 609 92A 2BM | (22.8.16) Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремон-

Преди да променяте настройките на електроинстру- мента, да заменяте работни инструменти и допълни- телни приспособления, както и когато про- дължително време няма да използвате електроин- струмента, изключвайте щепсела от захранващата мрежа и/или изваждайте акумулаторната батерия. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не допус- кайте те да бъдат използвани от лица, които не са за- познати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребите- ли, електроинструментите могат да бъдат изключи- телно опасни. Поддържайте електроинструментите си грижливо. Проверявайте дали подвижните звена функциони- рат безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изме- нят функциите на електроинструмента. Преди да из- ползвате електроинструмента, се погрижете по- вредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържа- ни електроинструменти и уреди. Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи ин- струменти с остри ръбове оказват по-малко съпро- тивление и се водят по-леко. Използвайте електроинструментите, допълнителни- те приспособления, работните инструменти и т.н., съобразно инструкциите на производителя. При то- ва се съобразявайте и с конкретните работни усло- вия и операции, които трябва да изпълните. Използването на електроинструменти за различни от предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки.

Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специали- сти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на без- опасността на електроинструмента. Указания за безопасна работа с

Работете с шумозаглушители. Въздействието на шум може да предизвика загуба на слух. Използвайте спомагателните ръкохватки, ако са включени в окомплектовката на електроинструмен- та. При загуба на контрол над електроинструмента мо- же да се стигне до травми. Когато съществува опасност по време на работа ра- ботният инструмент да засегне скрити под повърх- ността проводници под напрежение или захранва- щия кабел, захващайте електроинструмента само до изолираните ръкохватки. При контакт с проводни- ци под напрежение то може да се предаде на металните елементи на електроинструмента и това да предизвика токов удар. Допълнителни указания за безопасна работа Използвайте подходящи уреди, за да проверите за наличието на скрити под повърхността електро- и/или тръбопроводи, или се обърнете за информа- ция към съответните местни снабдителни служби. Влизането на работния инструмент в съприкосновение с електропроводи може да предизвика пожар или то- ков удар. Увреждането на газопровод може да предиз- вика експлозия. Увреждането на водопровод предиз- виква значителни материални щети. Внимавайте за захранващото напрежение! Напре- жението на захранващата мрежа трябва да съответ- ства на данните, изписани на табелката на електро- инструмента. Затягайте здраво спомагателната ръкохватка, по време на работа дръжте електроинструмента здра- во с двете ръце и заемайте стабилно положение на тялото. С двете ръце електроинструментът се води по-

Поставяне на работен инструмент със захват SDS- max: Уверете се чрез издърпване, че е захванат здраво. Незабавно заменяйте повредена противопрахова капачка. Капачката намалява значително проникване- то на отделящия се при пробиване прах в патронника. При поставяне на работния инструмент внимавайте да не нараните противопраховата капачка. Праховете на материали като съдържащи олово бои, някои дървесни видове, минерални материали и ме- тали могат да са опасни за здравето и да предизви- кат алергични реакции, заболяване на дихателните пътища и/или ракови заболявания. Допуска се обар- ботването на азбестосъдържащи материали само от съ- ответно обучени лица. – По възможност използвайте подходяща за обработ- вания материал система за прахоулавяне. – Осигурявайте добро проветряване на работното

– Препоръчва се използването на дихателна маска с филтър от клас P2. Спазвайте валидните във Вашата страна законови раз- поредби, валидни при обработване на съответните ма-

За да пестите енергия, дръжте електроинструмента включен само когато го ползвате. OBJ_BUCH-1851-003.book Page 101 Monday, August 22, 2016 12:19 PM102 | Български 1 609 92A 2BM | (22.8.16) Bosch Power Tools Преди да оставите електроинструмента, изчаквайте въртенето да спре напълно. Впротивен случай из- ползваният работен инструмент може да допре друг предмет и да предизвика неконтролирано преместване на електроинструмента. Защита срещу повторно включване Защитата срещу повторно включване предотвратява неволното включване след прекъсване на захранване- то при режим на работа "Къртене". – За повторно включване поставете пусковия пре- късвач в позиция „изключено“ и включете електро- инструмента отново.

Символите по-долу са важни при запознаването с ръко- водството за експлоатация. Моля, прегледайте ги и запом- нете значението им. Правилната интерпретация на симво- лите ще Ви помогне да ползвате електроинструмента по- добре и по-безопасно. Символ Значение GSH 7 VC: Къртач маркирана със сиво зона: ръкохватка (изолирана повърхност за захващане) Каталожен номер Прочетете указанията за безопасна работа и за работа с електроинстру-

Преди да извършвате каквито и да е дейности по електроинструмента из- ключвайте щепсела от контакта Работете с предпазни ръкавици Работете с шумозаглушители (атнифони). Работете с предпазни очила Посока на движение Посока на реакцията Cледваща стъпка Забранено действие

Застопоряване на пусковия

Освобождаване на пусковия

Малка скорост на въртене/честота на

Голяма скорост на въртене/честота

Номинална консумирана мощност E Енергия на единичен удар съгласно EPTA-Procedure 05/2009

Честота на ударите Защита срещу повторно включване

Маса съгласно EPTA-Procedure 01:2014 Клас на защита

Пълна стойност на вибрациите K Неопределеност Символ Значение OBJ_BUCH-1851-003.book Page 102 Monday, August 22, 2016 12:19 PMБългарски | 103 Bosch Power Tools 1 609 92A 2BM | (22.8.16) Окомплектовка Ударник, спомагателна ръкохватка. Работният инструмент и други изобразени или описани до- пълнителни приспособления не са включени в стандарт- ната окомплектовка. Пълен списък с допълнителните приспособления можете да намерите в каталога ни за допълнителни приспособле-

Предназначение на електро- инструмента Електроинструментът е предназначен за къртене в бетон, зидария, каменни материали и асфалт. Технически данни Техническите параметри на продукта са посочени в табли- цата на страница 145. Данните се отнасят до номинално напрежение [U] 230 V. При различно напрежение, както и при специалните из- пълнения за някои страни данните могат да се различават. Информация за излъчван шум и

Измерените стойности за продукта са посочени в таблица- та на страница 145. Стойностите на излъчвания шум са определени съгласно EN 60745-2-6. Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеността K са определени съгласно EN 60745-2-6. Посоченото в това ръководство за експлоатация равнище на генерираните вибрации е измерено съгласно процеду- ра, стандартизирана в EN 60745, и може да служи за срав- няване на електроинструменти един с друг. То е подходя- що също и за предварителна ориентировъчна преценка на натоварването от вибрации. Посоченото ниво на генерираните вибрации е представи- телно за най-често срещаните приложения на електроин- струмента. Ако обаче електроинструментът бъде използ- ван за други дейности, с различни работни инструменти или без необходимото техническо обслужване, нивото на вибрациите може да се различава. Това би могло да увели- чи значително сумарното натоварване от вибрации в про- цеса на работа. За точната преценка на натоварването от вибрации трябва да бъдат взимани предвид и периодите, в които електро- инструментът е изключен или работи, но не се ползва. То- ва би могло значително да намали сумарното натоварване от вибрации. Предписвайте допълнителни мерки за предпазване на ра- ботещия с електроинструмента от въздействието на ви- брациите, например: техническо обслужване на електроинструмента и работните инструменти, поддържа- не на ръцете топли, целесъобразна организация на работ- ните стъпки. Монтиране и работа Таблицата по-долу показва различни дейности, монтирането на приспособления и начина на работа с електроинструмен- та. Указанията за дейностите се показват на посочената фигура. В зависимост от вида на приложението са необходими различни комбинации на указанията. Спазвайте указанията за безопасна работа. Дейност Фигура Внимание Страница Поставяне на работен инстру- мент със захват SDS-max

Изваждане на работни инстру- менти със захват SDS-max

ромяна на позицията на секача (Vario-Lock)

Регулиране на спомагателната

OBJ_BUCH-1851-003.book Page 103 Monday, August 22, 2016 12:19 PM104 | Македонски 1 609 92A 2BM | (22.8.16) Bosch Power Tools Поддържане и почистване За да работите качествено и безопасно, поддържай- те електроинструмента и вентилационните отвори

Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервиз за електроин- струменти на Бош, за да се запази нивото на безопасност на електроинструмента. Светодиод „Сервиз“ (вижте фигура 7, страница 148) При износени четки на електродвигателя елек- троинструментът се изключва автоматично. Прибл. 8 часа преди това светва или започва да примигва светодиодът „Сервиз“ . Електроинструментът трябва да бъде занесен за техническо обслужване в оторизиран сервиз. За адреси вижте раздела „Сервиз и технически съвети“. Ако светодиодът „Сервиз“ мига на равни интервали, елек- троинструментът има повреда. В такива случаи изключете незабавно електроинструмента и го изпратете за ремонт в оторизиран сервиз за електроинструменти на Бош. Сервиз и технически съвети Отговори на въпросите си относно ремонта и поддръжката на Вашия продукт можете да получите от нашия сервизен отдел. Монтажни чертежи и информация за резервни час- ти можете да намерите също на адрес: www.bosch-pt.com Екипът на Бош за технически съвети и приложения ще от- говори с удоволствие на въпросите Ви относно нашите продукти и допълнителните приспособления за тях. Моля, при въпроси и при поръчване на резервни части ви- наги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда. Роберт Бош EООД – България Бош Сервиз Център Гаранционни и извънгаранционни ремонти бyл. Черни връx 51-Б FPI Бизнес център 1407 1907 София Тел.: (02) 9601061 Тел.: (02) 9601079 Факс: (02) 9625302 www.bosch.bg

С оглед опазване на околната среда електроинструментът, допълнителните приспособления и опаковката трябва да бъдат подложени на подходяща преработка за повторното използване на съдържащите се в тях суровини. Не изхвърляйте електроинструменти при битовите

Само за страни от ЕС: Съгласно Европейска директива 2012/19/EC относно излязла от употреба електрическа и електронна апаратура и утвърждаването й като национален закон електрическите и електронни устройства, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на под- ходяща преработка за оползотворяване на съдържащите се в тях суровини. Правата за изменения запазени.

Регулиране на честотата на

Внимавайте за светодиода
