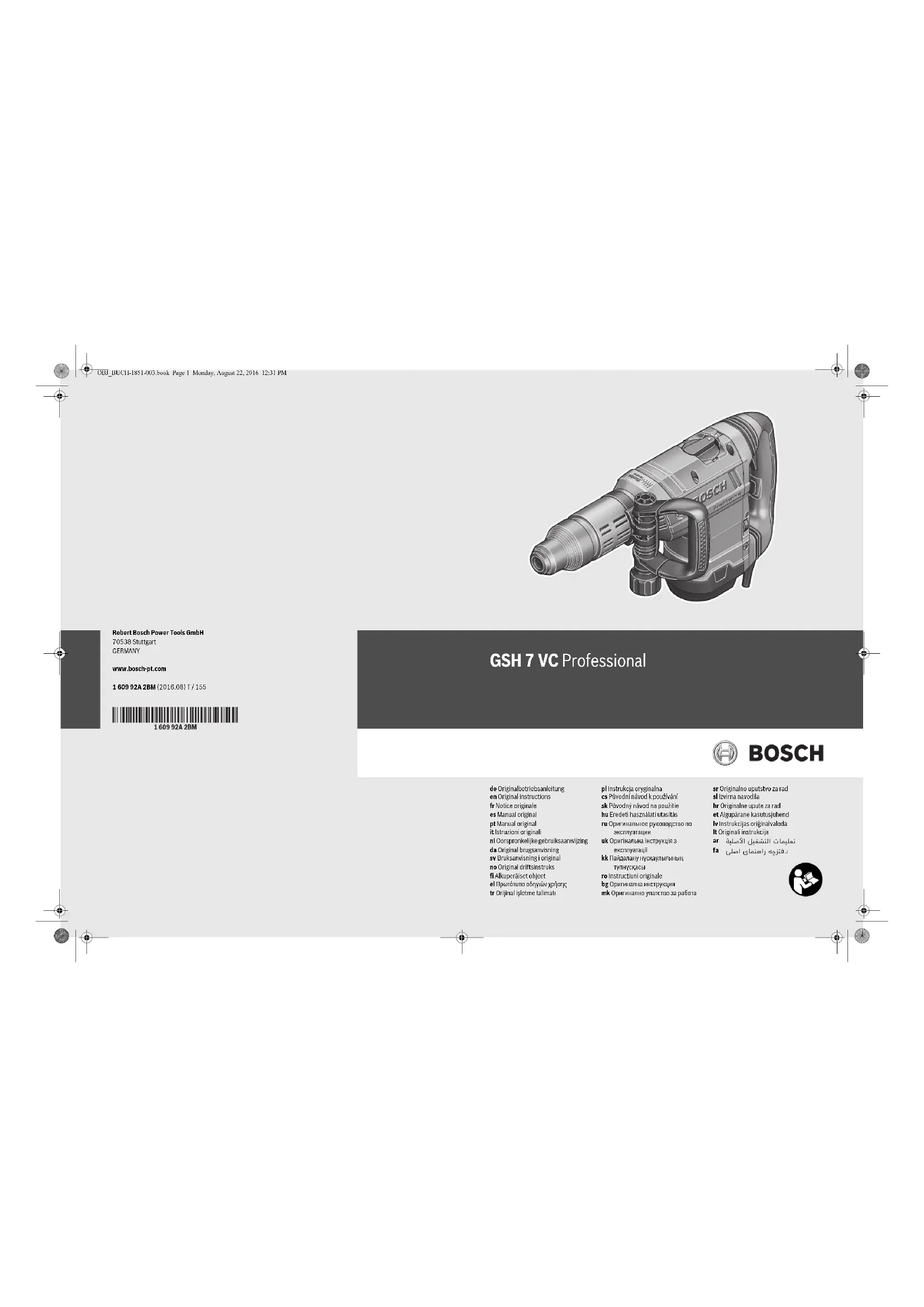

MODE D'EMPLOI GSH 7 VC Professional BOSCH

Action Figure Please observe Page OBJ_BUCH-1851-003.book Page 11 Monday, August 22, 2016 12:19 PM12 | Français 1 609 92A 2BM | (22.8.16) Bosch Power Tools Bosch Headquarters Midrand, Gauteng Tel.: (011) 6519600 Fax: (011) 6519880 E-Mail: rbsa-hq.pts@za.bosch.com Disposal The machine, accessories and packaging should be sorted for environmental-friendly recycling. Do not dispose of power tools into household waste! Only for EC countries: According to the European Guideline 2012/19/EU for Waste Electrical and Elec- tronic Equipment and its implementation in- to national right, power tools that are no longer usable must be collected separately and disposed of in an environmentally cor- rect manner. Subject to change without notice. Français Avertissements de sécurité généraux pour l’outil Lire tous les avertissements de sécurité et toutes les ins- tructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les instruc- tions pour pouvoir s’y reporter ultérieurement. Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou votre outil fonctionnant sur batterie (sans cordon d’alimentation). Sécurité de la zone de travail Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux acci- dents. Ne pas faire fonctionner les outils électriques en at- mosphère explosive, par exemple en présence de li- quides inflammables, de gaz ou de poussières. Les ou- tils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. Maintenir les enfants et les personnes présentes à l’écart pendant l’utilisation de l’outil. Les distractions peuvent vous faire perdre le contrôle de l’outil. Sécurité électrique Il faut que les fiches de l’outil électrique soient adap- tées au socle. Ne jamais modifier la fiche de quelque fa- çon que ce soit. Ne pas utiliser d’adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc élec- trique. Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisi- nières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d’eau à l’intérieur d’un outil aug- mentera le risque de choc électrique. Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique. Lorsqu’on utilise un outil à l’extérieur, utiliser un pro- longateur adapté à l’utilisation extérieure. L’utilisation d’un cordon adapté à l’utilisation extérieure réduit le risque de choc électrique. Si l’usage d’un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L’usage d’un RCD réduit le risque de choc électrique. Sécurité des personnes Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans l’utilisation de l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médica- ments. Un moment d’inattention en cours d’utilisation d’un outil peut entraîner des blessures graves des per- sonnes. Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécu- rité tels que les masques contre les poussières, les chaus- sures de sécurité antidérapantes, les casques ou les pro- tections acoustiques utilisés pour les conditions appropriées réduiront les blessures des personnes. Eviter tout démarrage intempestif. S’assurer que l’in- terrupteur est en position arrêt avant de brancher l’ou- til au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l’in- terrupteur ou brancher des outils dont l’interrupteur est en position marche est source d’accidents. Retirer toute clé de réglage avant de mettre l’outil en marche. Une clé laissée fixée sur une partie tournante de l’outil peut donner lieu à des blessures de personnes. Ne pas se précipiter. Garder une position et un équi- libre adaptés à tout moment. Cela permet un meilleur contrôle de l’outil dans des situations inattendues. S’habiller de manière adaptée. Ne pas porter de vête- ments amples ou de bijoux. Garder les cheveux, les vê- tements et les gants à distance des parties en mouve- ment. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. Si des dispositifs sont fournis pour le raccordement d’équipements pour l’extraction et la récupération des AVERTISSEMENT OBJ_BUCH-1851-003.book Page 12 Monday, August 22, 2016 12:19 PMFrançais | 13 Bosch Power Tools 1 609 92A 2BM | (22.8.16) poussières, s’assurer qu’ils sont connectés et correcte- ment utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières. Utilisation et entretien de l’outil Ne pas forcer l’outil. Utiliser l’outil adapté à votre appli- cation. L’outil adapté réalisera mieux le travail et de ma- nière plus sûre au régime pour lequel il a été construit. Ne pas utiliser l’outil si l’interrupteur ne permet pas de passer de l’état de marche à arrêt et vice versa. Tout ou- til qui ne peut pas être commandé par l’interrupteur est dangereux et il faut le faire réparer. Débrancher la fiche de la source d’alimentation en cou- rant et/ou le bloc de batteries de l’outil avant tout ré- glage, changement d’accessoires ou avant de ranger l’outil. De telles mesures de sécurité préventives ré- duisent le risque de démarrage accidentel de l’outil. Conserver les outils à l’arrêt hors de la portée des en- fants et ne pas permettre à des personnes ne connais- sant pas l’outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d’utilisateurs novices. Observer la maintenance de l’outil. Vérifier qu’il n’y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l’outil. En cas de dommages, faire réparer l’outil avant de l’utiliser. De nombreux accidents sont dus à des outils mal entretenus. Garder affûtés et propres les outils permettant de cou- per. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins sus- ceptibles de bloquer et sont plus faciles à contrôler. Utiliser l’outil, les accessoires et les lames etc., confor- mément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L’utilisation de l’outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses. Maintenance et entretien Faire entretenir l’outil par un réparateur qualifié utili- sant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l’outil est maintenue. Avertissements de sécurité pour les marteaux Portez des protections auditives. L’exposition aux bruits peut provoquer une perte de l’audition. Utiliser la(les) poignée(s) auxiliaire(s) fournie(s) avec l’outil. La perte de contrôle peut provoquer des blessures. Tenir l’outil par les surfaces de préhension isolées, lors de la réalisation d’une opération au cours de laquelle l’organe de coupe peut entrer en contact avec un câ- blage non apparent ou son propre cordon d’alimenta- tion. Le contact avec un fil « sous tension » peut également mettre « sous tension » les parties métalliques exposées de l’outil électrique et provoquer un choc électrique sur l’opérateur. Autres instructions de sécurité et d’utilisation Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises d’ap- provisionnement locales. Un contact avec des conduites d’électricité peut provoquer un incendie ou un choc élec- trique. Un endommagement d’une conduite de gaz peut provoquer une explosion. La perforation d’une conduite d’eau provoque des dégâts matériels. Tenez compte de la tension du réseau ! La tension de la source d’alimentation électrique doit correspondre aux indications se trouvant sur la plaque signalétique de l’outil électroportatif. Serrez la poignée supplémentaire, tenez l’outil élec- trique fermement des deux mains lors du travail et veil- lez à toujours garder une position de travail stable. Avec les deux mains, l’outil électroportatif est guidé de ma- nière plus sûre. Mettez un outil de travail SDS-max en place: Vérifiez si l’outil est bien encliqueté en tirant sur ce dernier. Faire immédiatement remplacer un capot anti-pous- sière endommagé. Le capot anti-poussière empêche dans une large mesure la pénétration de poussière dans le porte-outil pendant le fonctionnement de l’appareil. Lors du montage de l’outil, veillez à ne pas endommager le ca- pot anti-poussière. Les poussières de matières comme les peintures conte- nant du plomb, certaines essences de bois, certains mi- néraux ou métaux peuvent être nuisibles à la santé et peuvent causer des réactions allergiques, des maladies des voies respiratoires et/ou un cancer. Les matériaux contenant de l’amiante ne doivent être travaillés que par des personnes qualifiées. – Si possible, utilisez un dispositif d’aspiration des pous- sières approprié au matériau. – Veillez à bien aérer la zone de travail. – Il est recommandé de porter un masque respiratoire avec un niveau de filtration de classe P2. Respectez les règlements spécifiques aux matériaux à trai- ter en vigueur dans votre pays. Afin d’économiser l’énergie, ne mettez l’outil électroporta- tif en marche que quand vous l’utilisez. Avant de déposer l’outil électroportatif, attendre que celui-ci soit complètement à l’arrêt. L’outil risque de se coincer, ce qui entraînerait une perte de contrôle de l’outil électroportatif. Protection contre un démarrage intempestif En mode burinage, le dispositif de protection contre un dé- marrage intempestif évite le démarrage incontrôlé de l’ou- til électroportatif après une interruption de l’alimentation en courant. – Afin de remettre l’appareil en service, mettez l’inter- rupteur Marche/Arrêt en position d’arrêt et remettez l’outil électroportatif en marche. OBJ_BUCH-1851-003.book Page 13 Monday, August 22, 2016 12:19 PM14 | Français 1 609 92A 2BM | (22.8.16) Bosch Power Tools Symboles Les symboles suivants sont importants pour pouvoir lire et mieux comprendre le mode d’emploi. Veuillez mémoriser ces symboles et leur signification. L’interprétation correcte des symboles vous permettra de mieux utiliser votre outil électro- portatif en toute sécurité. Accessoires fournis Marteau piqueur, poignée supplémentaire. L’outil de travail et d’autres accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouverez les accessoires complets dans notre pro- gramme d’accessoires. Utilisation conforme Cet outil électroportatif est conçu pour les travaux de buri- nage dans le béton, la brique, la pierre naturelle et l’asphalte. Symbole Signification GSH 7 VC: Marteau piqueur Partie marquée en gris : poignée (surface de préhension isolante) N° d’article Toutes les consignes de sécurité et toutes les instructions doivent être lues Avant d’effectuer des travaux sur l’outil électroportatif, retirez la fiche de la prise de courant Portez des gants de protection Portez une protection acoustique. Portez des lunettes de protection Direction de déplacement Direction de réaction Prochaine action Interdit Burinage Vario-Lock Mise en marche Arrêt Verrouiller l’interrupteur Marche/Arrêt Déverrouillage de l’interrupteur Marche/Arrêt Vitesse de rotation/fréquence de frappe faible Vitesse de rotation/fréquence de frappe élevée Porte-outil Graissez légèrement l’emmanchement de l’outil de travail Affichage service

Nombre de chocs Protection contre un démarrage intem- pestif Béton Maçonnerie Poids suivant EPTA-Procedure 01:2014 Classe de protection

Niveau d’intensité acoustique

Niveau de pression acoustique

Valeurs totales des vibrations KIncertitude Symbole Signification OBJ_BUCH-1851-003.book Page 14 Monday, August 22, 2016 12:19 PMFrançais | 15 Bosch Power Tools 1 609 92A 2BM | (22.8.16) Caractéristiques techniques Les caractéristiques techniques du produit sont indiquées dans le tableau à la page 145. Ces indications sont valables pour une tension nominale de [U] 230 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des versions spécifiques à certains pays. Niveau sonore et vibrations Les valeurs de mesure du produit sont indiquées dans le ta- bleau à la page 145. Valeurs d’émissions sonores déterminées selon la norme EN 60745-2-6. Valeurs totales des vibrations a

(somme vectorielle des trois axes directionnels) et incertitude K relevées conformément à la norme EN 60745-2-6. Le niveau d’oscillation indiqué dans ces instructions d’utilisa- tion a été mesuré conformément à la norme EN 60745 et peut être utilisé pour une comparaison d’outils électroportatifs. Il est également approprié pour une estimation préliminaire de la charge vibratoire. Le niveau d’oscillation correspond aux utilisations principales de l’outil électroportatif. Si l’outil électrique est néanmoins utilisé pour d’autres applications, avec différents accessoires ou d’autres outils de travail ou s’il est mal entretenu, le niveau d’oscillation peut être différent. Ceci peut augmenter consi- dérablement la charge vibratoire pendant toute la durée de travail. Pour une estimation précise de la charge vibratoire, il est re- commandé de prendre aussi en considération les périodes pendant lesquelles l’appareil est éteint ou en fonctionnement, mais pas vraiment utilisé. Ceci peut réduire considérable- ment la charge vibratoire pendant toute la durée de travail. Déterminez des mesures de protection supplémentaires pour protéger l’utilisateur des effets des vibrations, telles que par exemple : Entretien de l’outil électrique et des outils de tra- vail, maintenir les mains chaudes, organisation des opéra- tions de travail. Montage et mise en service Le tableau ci-après indique les modes opératoires pour le montage et l’utilisation de l’outil électroportatif. Les instructions spé- cifiques aux modes opératoires sont illustrées dans la figure correspondante. En fonction de l’utilisation, différents types d’ins- tructions sont nécessaires. Tenez compte des consignes de sécurité ! Opération Figure Respectez Page Mettez un outil de travail SDS-max en place

Retirer un outil de travail SDS-max

Réglage de la poignée supplémen- taire

Mise en marche/arrêt

Réglage de la fréquence de frappe
