LIETOŠANAS INSTRUKCIJA GSH 7 VC Professional BOSCH

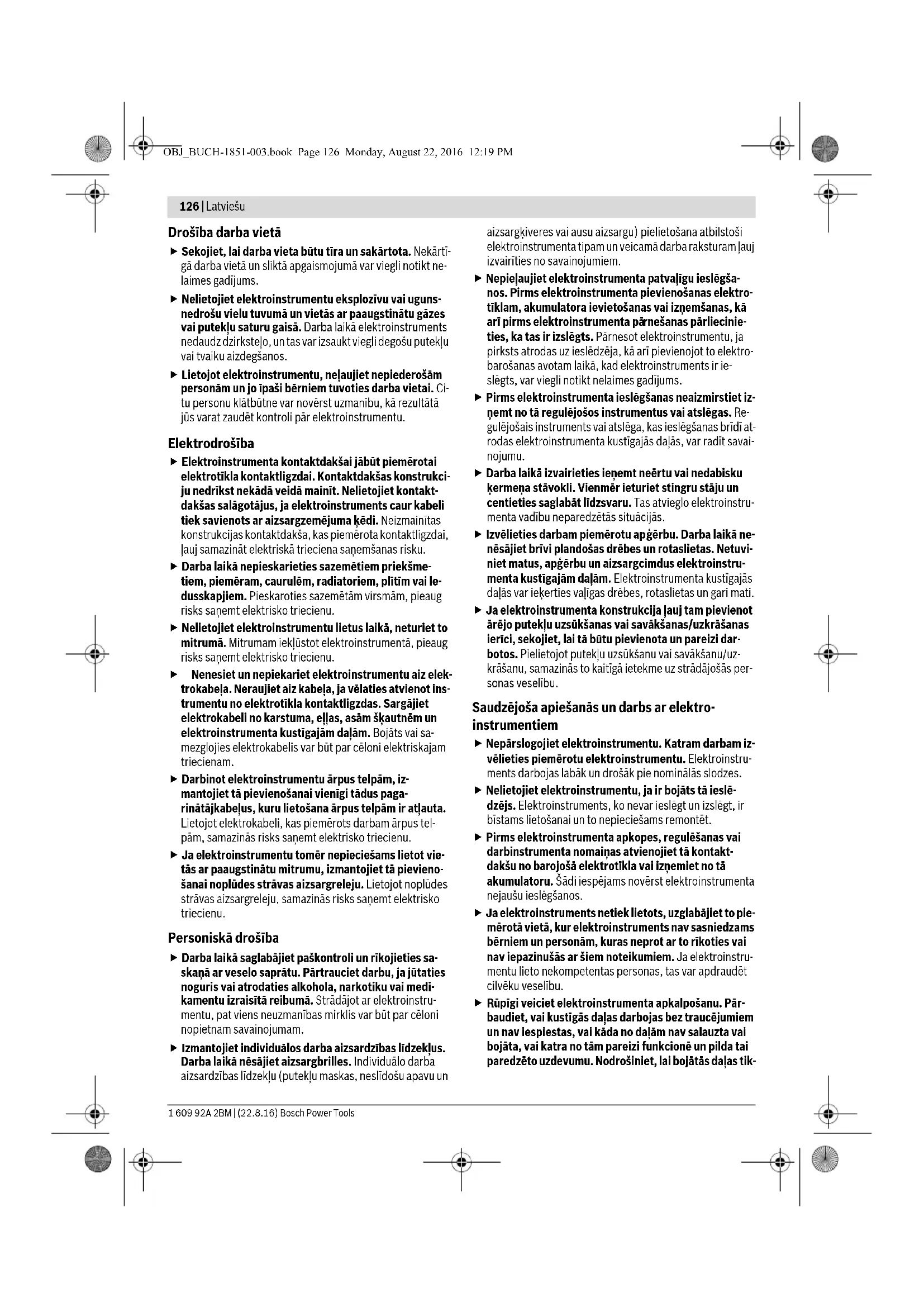

Toimingu eesmärk Joonis Pöörake tähelepanu Lehekülg BRIDINAJUMS OBJ_BUCH-1851-003.book Page 125 Monday, August 22, 2016 12:19 PM126 | Latviešu 1 609 92A 2BM | (22.8.16) Bosch Power Tools Drošība darba vietā Sekojiet, lai darba vieta būtu tīra un sakārtota. Nekārtī- gā darba vietā un sliktā apgaismojumā var viegli notikt ne- laimes gadījums. Nelietojiet elektroinstrumentu eksplozīvu vai uguns- nedrošu vielu tuvumā un vietās ar paaugstinātu gāzes vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos. Lietojot elektroinstrumentu, neļaujiet nepiederošām personām un jo īpaši bērniem tuvoties darba vietai. Ci- tu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu. Elektrodrošība Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotīkla kontaktligzdai. Kontaktdakšas konstrukci- ju nedrīkst nekādā veidā mainīt. Nelietojiet kontakt- dakšas salāgotājus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma ķēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ļauj samazināt elektriskā trieciena saņemšanas risku. Darba laikā nepieskarieties sazemētiem priekšme- tiem, piemēram, caurulēm, radiatoriem, plītīm vai le- dusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu. Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu. Nenesiet un nepiekariet elektroinstrumentu aiz elek- trokabeļa. Neraujiet aiz kabeļa, ja vēlaties atvienot ins- trumentu no elektrotīkla kontaktligzdas. Sargājiet elektrokabeli no karstuma, eļļas, asām šķautnēm un elektroinstrumenta kustīgajām daļām. Bojāts vai sa- mezglojies elektrokabelis var būt par cēloni elektriskajam triecienam. Darbinot elektroinstrumentu ārpus telpām, iz- mantojiet tā pievienošanai vienīgi tādus paga- rinātājkabeļus, kuru lietošana ārpus telpām ir atļauta. Lietojot elektrokabeli, kas piemērots darbam ārpus tel- pām, samazinās risks saņemt elektrisko triecienu. Ja elektroinstrumentu tomēr nepieciešams lietot vie- tās ar paaugstinātu mitrumu, izmantojiet tā pievieno- šanai noplūdes strāvas aizsargreleju. Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu. Personiskā drošība Darba laikā saglabājiet paškontroli un rīkojieties sa- skaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai atrodaties alkohola, narkotiku vai medi- kamentu izraisītā reibumā. Strādājot ar elektroinstru- mentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam. Izmantojiet individuālos darba aizsardzības līdzekļus. Darba laikā nēsājiet aizsargbrilles. Individuālo darba aizsardzības līdzekļu (putekļu maskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu) pielietošana atbilstoši elektroinstrumenta tipam un veicamā darba raksturam ļauj izvairīties no savainojumiem. Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgša- nos. Pirms elektroinstrumenta pievienošanas elektro- tīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pā rnešanas pārliecinie- ties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektro- barošanas avotam laikā, kad elektroinstruments ir ie- slēgts, var viegli notikt nelaimes gadījums. Pirms elektroinstrumenta ieslēgšanas neaizmirstiet iz- ņemt no tā regulējošos instrumentus vai atslēgas. Re- gulējošais instruments vai atslēga, kas ieslēgšanas brīdī at- rodas elektroinstrumenta kustīgajās daļās, var radīt savai- nojumu. Darba laikā izvairieties ieņemt neērtu vai nedabisku ķermeņa stāvokli. Vienmēr ieturiet stingru stāju un centieties saglabāt līdzsvaru. Tas atvieglo elektroinstru- menta vadību neparedzētās situācijās. Izvēlieties darbam piemērotu ap ģērbu. Darba laikā ne- nēsājiet brīvi plandošas drēbes un rotaslietas. Netuvi- niet matus, apģērbu un aizsargcimdus elektroinstru- menta kustīgajām daļām. Elektroinstrumenta kustīgajās daļās var ieķerties vaļīgas drēbes, rotaslietas un gari mati. Ja elektroinstrumenta konstrukcija ļauj tam pievienot ārējo putekļu uzsūkšanas vai savākšanas/uzkrāšanas ierīci, sekojiet, lai tā būtu pievienota un pareizi dar- botos. Pielietojot putekļu uzsūkšanu vai savākšanu/uz- krāšanu, samazinās to kaitīgā ietekme uz strādājošās per- sonas veselību. Saudzējoša apiešanās un darbs ar elektro- instrumentiem Nepārslogojiet elektroinstrumentu. Katram darbam iz- vēlieties piemērotu elektroinstrumentu. Elektroinstru- ments darbojas labāk un drošāk pie nominālās slodzes. Nelietojiet elektroinstrumentu, ja ir bojāts tā ieslē- dzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt. Pirms elektroinstrumenta apkopes, regulēšanas vai darbinstrumenta nomaiņas atvienojiet tā kontakt- dakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos. Ja elektroinstruments netiek lietots, uzglabājiet to pie- mērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstru- mentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.

Rūpīgi veiciet elektroinstrumenta apkalpošanu. Pār- baudiet, vai kustīgās daļas darbojas bez traucējumiem un nav iespiestas, vai kāda no daļām nav salauzta vai bojāta, vai katra no tām pareizi funkcionē un pilda tai paredzēto uzdevumu. Nodrošiniet, lai bojātās daļas tik- OBJ_BUCH-1851-003.book Page 126 Monday, August 22, 2016 12:19 PMLatviešu | 127 Bosch Power Tools 1 609 92A 2BM | (22.8.16) tu savlaicīgi nomainītas vai remontētas pilnvarotā re- monta darbnīcā. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi ap- kalpots. Savlaicīgi notīriet un uzasiniet griezošos darbinstru- mentus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, ļauj strādāt daudz ražīgāk un ir vieglāk vadāmi. Lietojiet vienīgi tādus elektroinstrumentus, papild- piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ņemot vērā arī konkrētos darba apstākļus un pielietojuma īpatnības. Elektro- instrumentu lietošana citiem mērķiem, nekā tiem, kuriem to ir paredzējusi ražotājfirma, ir bīstama un var novest pie neparedzamām sekām. Apkalpošana Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificēts personāls, nomaiņai izmantojot oriģinālās rezerves daļas un piederumus. Tikai tā iespējams panākt un saglabāt vajadzīgo darba drošības līmeni. Drošības noteikumi perforatoriem Lietojiet līdzekļus dzirdes orgānu aizsardzībai. Trokšņa iedarbība var radīt paliekošus dzirdes traucējumus. Izmantojiet papildrokturi, ja tas tiek piegādāts kopā ar elektroinstrumentu. Kontroles zaudēšana pār instrumen- tu var būt par cēloni savainojumiem. Veicot darbu, kura laikā darbinstruments var skart slēptus elektriskos vadus vai paša instrumenta elektro- kabeli, turiet elektroinstrumentu tikai aiz izolētajām noturvirsmām. Darbinstrumentam skarot spriegumneso- šus vadus, spriegums nonāk arī uz elektroinstrumenta me- tāla daļām, kā rezultātā lietotājs var saņemt elektrisko trie- cienu. Citi drošības noteikumi un norādījumi darbam Lietojiet piemērotu metālmeklētāju slēpto pievadlīniju atklāšanai vai arī griezieties pēc palīdzības vietējā ko- munālās saimniecības iestādē. Kontakta rezultātā ar elektrotīkla līniju, var izcelties ugunsgrēks un strādājošā persona var saņemt elektrisko triecienu. Gāzes vada bojā- jums var izraisīt sprādzienu. Kontakta rezultātā ar ūdens- vada cauruli, var tikt bojātas materiālās vērtības. Pievadiet pareizu elektrotīkla spriegumu! Elektrobaro- šanas avota spriegumam jāatbilst vērtībai, kas norādī

ta uz elektroinstrumenta marķējuma plāksnītes. Stingri pieskrūvējiet papildrokturi, darba laikā cieši tu- riet elektroinstrumentu ar abām rokām un ieņemiet stabilu ķermeņa stāvokli. Elektroinstrumentu ir drošāk vadīt ar abām rokām. SDS-max darbinstrumenta iestiprināšana: Pārbaudiet darbinstrumenta fiksāciju, nedaudz pavelkot aiz tā. Nodrošiniet, lai bojātais putekļu aizsargs tiktu nekavē- joties nomainīts. Putekļu aizsargs darba laikā novērš urb- šanas putekļu iekļūšanu darbinstrumenta stiprinājumā. Ie- stiprinot darbinstrumentu, sekojiet, lai putekļu aizsargs netiktu bojāts. Dažu materiālu, piemēram, svinu saturošu krāsu, atse- višķu šķirņu koksnes, minerā lu un metālu putekļi var būt kaitīgi veselībai un izraisīt alerģiskas reakcijas, kā arī elpošanas ceļu slimības un/vai vēzi. Azbestu saturo- šus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemaņām. – Pielietojiet apstrādājamajam materiālam vispiemērotā- ko putekļu uzsūkšanas metodi. – Darba vietai jābūt labi ventilējamai. – Darba laikā ieteicams izmantot masku elpošanas ceļu aizsardzībai ar filtrēšanas klasi P2. Ievērojiet jūsu valstī spēkā esošos priekšrakstus, kas attie- cas uz apstrādā jamo materiālu. Lai taupītu enerģiju, ieslēdziet elektroinstrumentu tikai tad, kad tas tiek lietots. Pirms elektroinstrumenta novietošanas nogaidiet, līdz tas pilnīgi apstājas. Kustībā esošs darbinstruments var ie- strēgt, izsaucot kontroles zaudēšanu pār elektroinstru- mentu. Aizsardzība pret atkārtotu ieslēgšanos Aizsardzība pret atkārtotu ieslēgšanos novērš elektroins- trumenta nekontrolētu ieslēgšanos izciršanas režīmā, at- jaunojoties elektriskā sprieguma padevei pēc elektrobaro- šanas pārtraukuma. – Lai elektroinstrumentu iedarbinātu no jauna, pārvieto- jiet ieslēdzēju stāvoklī „Izslēgts“ un tad no jauna ieslē- dziet elektroinstrumentu. Simboli Tālāk aplūkotie simboli ir svarīgi, lai lasītu un pareizi izprastu šo lietošanas pamācību. Iegaumējiet šos simbolus un to nozī- mi. Simbolu pareiza interpretācija ļaus vieglāk un drošāk lie- tot elektroinstrumentu. Simbols Nozīme GSH 7 VC: Triecienveseris Pelēkā krāsā iekrāsotā virsma: rokturis (ar izolētu noturvirsmu) Izstrādājuma numurs Uzmanīgi izlasiet visus drošības notei- kumus un norādījumus Pirms jebkura darba ar elektroinstru- mentu atvienojiet tā kontaktdakšu no elektrotīkla kontaktligzdas OBJ_BUCH-1851-003.book Page 127 Monday, August 22, 2016 12:19 PM128 | Latviešu 1 609 92A 2BM | (22.8.16) Bosch Power Tools Piegādes komplekts Triecienveseris, papildrokturis. Darbinstruments un citi attēlotie vai aprakstītie piederumi ne- ietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā. Pielietojums Elektroinstruments ir paredzēts betona, ķieģeļu, akmens un asfalta atskaldīšanai un izciršanai ar kaltu. Tehniskie parametri Izstrādājuma tehniskie parametri ir sniegti tabulā, kas aplūko- jama lappusē 145. Šādi parametri tiek nodrošināti pie nominālā elektrobaroša- nas sprieguma [U] 230 V. Iekārtām, kas paredzētas citam spriegumam vai ir modificētas atbilstoši nacionālajiem stan- dartiem, šie parametri var atšķirties. Informācija par troksni un vibrāciju Izstrādājuma tehniskie parametri ir sniegti tabulā, kas aplūko- jama lappusē 145. Trokšņa parametru vērtības ir noteiktas atbilstoši EN 60745-2-6. Kopējā vibrācijas paātrinājuma vērtība a

(vektoru summa tri- jos virzienos) un izkliede K ir noteikta atbilstoši standartam EN 60745-2-6. Šajā pamācībā norādītais vibrācijas līmenis ir izmērīts atbil- stoši standartā EN 60745 noteiktajai procedūrai un var tikt lietots elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot arī vibrācijas radītās papildu slodzes iepriekšējai no- vērtēšanai. Šeit norādītais vibrācijas līmenis ir attiecināms uz elektroin- strumenta galvenajiem pielietojuma veidiem. Ja elektroin- struments tomēr tiek izmantots citiem pielietojuma veidiem, kopā ar citādiem piederumiem vai kopā ar atšķirīgiem darb- instrumentiem, kā arī tad, ja tas nav pietiekošā apjomā apkal- Nēsājiet aizsargcimdus Nēsājiet ausu aizsargus. Nēsājiet aizsargbrilles Kustības virziens Reakcijas virziens Nākošais darbības solis Aizliegta darbība Atskaldīšana ar kaltu Vario-Lock Ieslēgšana Izslēgšana Ieslēdzēja fiksēšana Ieslēdzēja atbrīvošana Neliels griešanās ātrums/triecienu biežums Liels griešanās ātrums/triecienu biežums Darbinstrumenta stiprinājums Pārklājiet iestiprināmā darbinstrumenta kāta galu ar nelielu daudzumu smērvielas Suku nolietošanās indikators

Nominālā patērējamā jauda EAtsevišķo triecienu enerģija atbilstoši EPTA-Procedure 05/2009

Triecienu biežums Simbols Nozīme Aizsardzība pret atkārtotu ieslēgšanos Betonā Mūris Svars atbilstoši EPTA-Procedure 01:2014 Elektroaizsardzības klase

Trokšņa jaudas līmenis

Trokšņa spiediena līmenis

Kopējā vibrācijas paātrinājuma vērtība KIzkliede Simbols Nozīme OBJ_BUCH-1851-003.book Page 128 Monday, August 22, 2016 12:19 PMLatviešu | 129 Bosch Power Tools 1 609 92A 2BM | (22.8.16) pots, instrumenta radītais vibrācijas līmenis var atšķirties no šeit norādītās vērtības. Tas var būtiski palielināt vibrācijas ra- dīto papildu slodzi zināmam darba laika posmam. Lai precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstru- ments ir izslēgts vai arī darbojas, taču faktiski netiek izman- tots paredzētā darba veikšanai. Tas var būtiski samazināt vib- rācijas radīto papildu slodzi zināmam darba laika posmam. Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, novēr- siet roku atdzišanu un pareizi plānojiet darbu. Montāža un lietošana Šeit sniegtajā tabulā ir parādītas darbības un to mērķi elektroinstrumenta montāžas un lietošanas laikā. Paskaidrojumi par dar- bībām un to mērķiem ir sniegti norādītajos attēlos. Atkarībā no darbības veida, norādījumi ir piemērojami dažādās kombinācijās. Ievērojiet drošības noteikumus. Apkalpošana un tīrīšana Lai nodrošinātu ilgstošu un nevainojamu elektroin- strumenta darbību, uzturiet tīru tā korpusu un ventilā- cijas atveres. Ja nepieciešams nomainīt elektrotīkla kabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai Bosch pilnvarotā elektroinstrumentu remonta darbnīcā, jo tā tiks saglabāts va- jadzīgais darba drošības līmenis. Suku nolietošanās indikators (attēls 7 lappusē 148) Ja ir nolietojušās dzinēja ogles sukas, elektroinstruments au- tomātiski izslēdzas. Tas notiek aptuveni 8 stundas pēc tam, kad iedegas vai sāk mirgot suku nolietošanās indikators . Šādā gadījumā elektroinstruments jānosūta apkalpošanai uz piln- varotu klientu apkalpošanas iestādi, kā norādīts sadaļā „Klien- tu konsultāciju dienests un konsultācijas par lietošanu“. Suku indikatora mirgošana ar regulāriem intervāliem norāda, ka elektroinstruments ir bojāts. Šādā gadījumā pārtrauciet elektroinstrumenta lietošanu un nosūtiet to uz klientu apkal- pošanas iestādi. Darbība un tās mērķis Attēls Ievērojiet šo Lappuse SDS-max darbinstrumenta iestiprināšana

SDS-max darbinstrumenta izņemšana

Kalta stāvokļa maiņa (Vario-Lock)

Papildroktura stāvokļa regulēšana

Ieslēgšana un izslēgšana

Triecienu biežuma regulēšana

Suku nolietošanās indikators

OBJ_BUCH-1851-003.book Page 129 Monday, August 22, 2016 12:19 PM130 | Lietuviškai 1 609 92A 2BM | (22.8.16) Bosch Power Tools Klientu konsultāciju dienests un konsultācijas par lietošanu Klientu konsultāciju dienesta darbinieki atbildēs uz Jūsu jau- tājumiem par izstrādājuma remontu un apkalpošanu, kā arī par rezerves daļu iegādi. Izklājuma zīmējumus un informāciju par rezerves daļām var atrast arī interneta vietnē: www.bosch-pt.com Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vis- labākajā veidā, sniedzot atbildes uz jautājumiem par mūsu iz- strādājumiem un to piederumiem. Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz iz- strādājuma marķējuma plāksnītes. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Mūkusalas ielā 97 LV-1004 Rīga Tālr.: 67146262 Telefakss: 67146263 E-pasts: service-pt@lv.bosch.com Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotie elektroinstrumenti, to piederumi un iesaiņojuma materiāli jānogādā otrreizējai pārstrādei apkārtējai videi ne- kaitīgā veidā. Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē! Tikai ES valstīm Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie elektroinstrumenti jāsa- vāc atsevišķi un jānogādā otrreizējai pārstrā- dei apkārtējai videi nekaitīgā veidā
