KULLANIM KILAVUZU GSH 7 VC Professional BOSCH

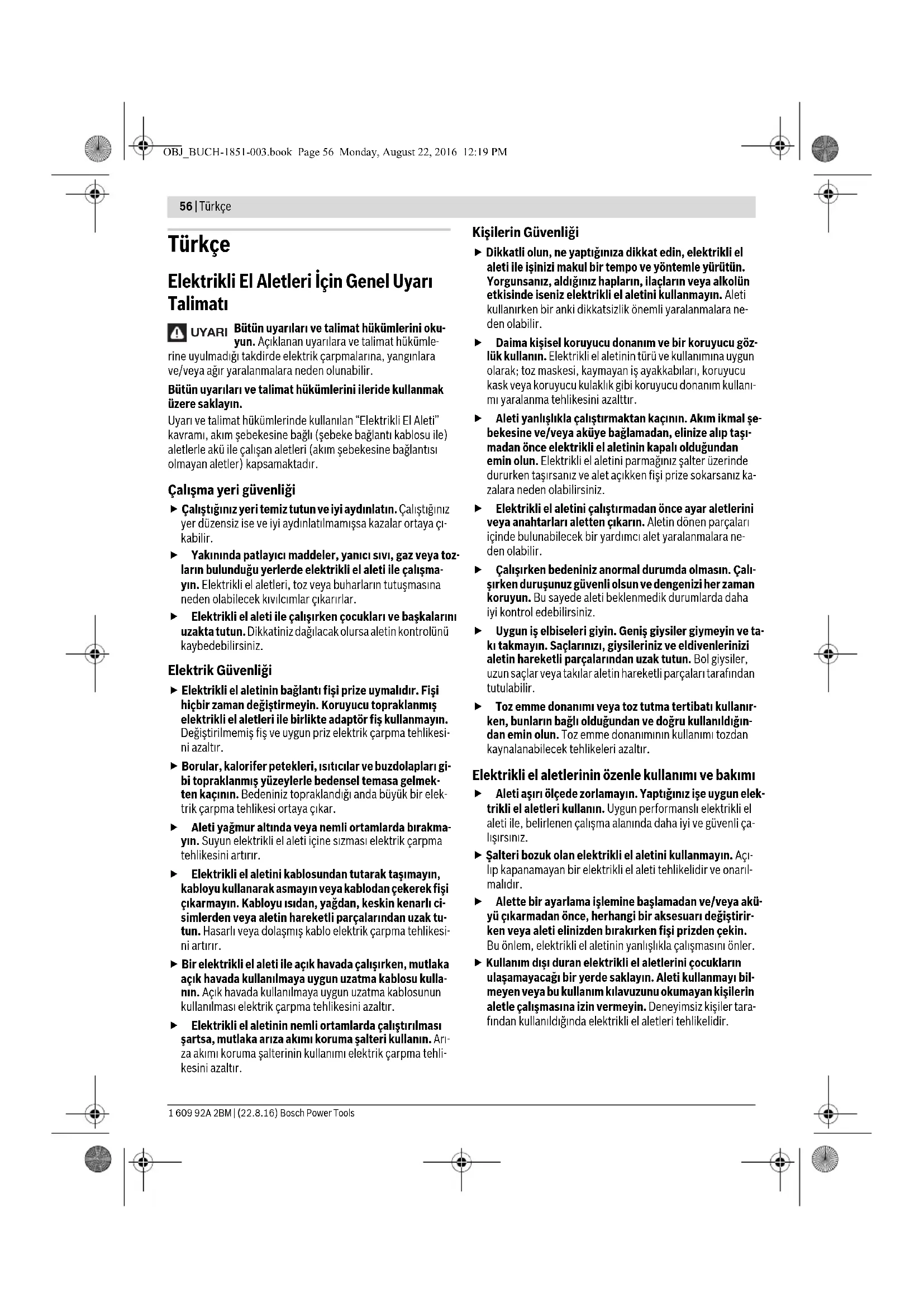

Προσέξτε την ένδειξη Service 7 148 Στόχος ενέργειας Εικόνα Δώστε προσοχή Σελίδα OBJ_BUCH-1851-003.book Page 55 Monday, August 22, 2016 12:19 PM56 | Türkçe 1 609 92A 2BM | (22.8.16) Bosch Power Tools Türkçe Elektrikli El Aletleri İçin Genel Uyarı Talimatı Bütün uyarıları ve talimat hükümlerini oku- yun. Açıklanan uyarılara ve talimat hükümle- rine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir. Bütün uyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın. Uyarı ve talimat hükümlerinde kullanılan “Elektrikli El Aleti” kavramı, akım şebekesine bağlı (şebeke bağlantı kablosu ile) aletlerle akü ile çalışan aletleri (akım şebekesine bağlantısı olmayan aletler) kapsamaktadır. Çalışma yeri güvenliği Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Çalıştığınız yer düzensiz ise ve iyi aydınlatılmamışsa kazalar ortaya çı- kabilir. Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya toz- ların bulunduğu yerlerde elektrikli el aleti ile çalışma- yın. Elektrikli el aletleri, toz veya buharların tutuşmasına neden olabilecek kıvılcımlar çıkarırlar. Elektrikli el aleti ile çalışırken çocukları ve başkalarını uzakta tutun. Dikkatiniz dağılacak olursa aletin kontrolünü kaybedebilirsiniz. Elektrik Güvenliği Elektrikli el aletinin bağlantı fişi prize uymalıdır. Fişi hiçbir zaman değiştirmeyin. Koruyucu topraklanmış elektrikli el aletleri ile birlikte adaptör fiş kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesi- ni azaltır. Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları gi- bi topraklanmış yüzeylerle bedensel temasa gelmek- ten kaçının. Bedeniniz topraklandığı anda büyük bir elek- trik çarpma tehlikesi ortaya çıkar. Aleti yağmur altında veya nemli ortamlarda bırakma- yın. Suyun elektrikli el aleti içine sızması elektrik çarpma tehlikesini artırır. Elektrikli el aletini kablosundan tutarak taşımayın, kabloyu kullanarak asmayın veya kablodan çekerek fişi çıkarmayın. Kabloyu ısıdan, yağdan, keskin kenarlı ci- simlerden veya aletin hareketli parçalarından uzak tu- tun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesi- ni artırır. Bir elektrikli el aleti ile açık havada çalışırken, mutlaka açık havada kullanılmaya uygun uzatma kablosu kulla- nın. Açık havada kullanılmaya uygun uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır. Elektrikli el aletinin nemli ortamlarda çalıştırılması şartsa, mutlaka arıza akımı koruma şalteri kullanın. Arı- za akımı koruma şalterinin kullanımı elektrik çarpma tehli- kesini azaltır. Kişilerin Güvenliği Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanız, aldığınız hapların, ilaçların veya alkolün etkisinde iseniz elektrikli el aletini kullanmayın. Aleti kullanırken bir anki dikkatsizlik önemli yaralanmalara ne- den olabilir. Daima kişisel koruyucu donanım ve bir koruyucu göz- lük kullanın. Elektrikli el aletinin türü ve kullanımına uygun olarak; toz maskesi, kaymayan iş ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi koruyucu donanım kullanı- mı yaralanma tehlikesini azalttır. Aleti yanlışlıkla çalıştırmaktan kaçının. Akım ikmal şe- bekesine ve/veya aküye bağlamadan, elinize alıp taşı- madan önce elektrikli el aletinin kapalı olduğundan emin olun. Elektrikli el aletini parmağınız şalter üzerinde dururken taşırsanız ve alet açıkken fişi prize sokarsanız ka- zalara neden olabilirsiniz. Elektrikli el aletini çalıştırmadan önce ayar aletlerini veya anahtarları aletten çıkarın. Aletin dönen parçaları içinde bulunabilecek bir yardımcı alet yaralanmalara ne- den olabilir. Çalışırken bedeniniz anormal durumda olmasın. Çalı- şırken duruşunuz güvenli olsun ve dengenizi her zaman koruyun. Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz. Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve ta- kı takmayın. Saçlarınızı, giysileriniz ve eldivenlerinizi aletin hareketli parçalarından uzak tutun. Bol giysiler, uzun saçlar veya takılar aletin hareketli parçaları tarafından tutulabilir. Toz emme donanımı veya toz tutma tertibatı kullanır- ken, bunların bağlı olduğundan ve doğru kullanıldığın- dan emin olun. Toz emme donanımının kullanımı tozdan kaynalanabilecek tehlikeleri azaltır. Elektrikli el aletlerinin özenle kullanımı ve bakımı Aleti aşırı ölçede zorlamayın. Yaptığınız işe uygun elek- trikli el aletleri kullanın. Uygun performanslı elektrikli el aleti ile, belirlenen çalışma alanında daha iyi ve güvenli ça- lışırsınız. Şalteri bozuk olan elektrikli el aletini kullanmayın. Açı- lıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarıl- malıdır. Alette bir ayarlama işlemine başlamadan ve/veya akü- yü çıkarmadan önce, herhangi bir aksesuarı değiştirir- ken veya aleti elinizden bırakırken fişi prizden çekin. Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler. Kullanım dışı duran elektrikli el aletlerini çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bil- meyen veya bu kullanım kılavuzunu okumayan kişilerin aletle çalışmasına izin vermeyin. Deneyimsiz kişiler tara- fından kullanıldığında elektrikli el aletleri tehlikelidir. UYARI OBJ_BUCH-1851-003.book Page 56 Monday, August 22, 2016 12:19 PMTürkçe | 57 Bosch Power Tools 1 609 92A 2BM | (22.8.16) Elektrikli el aletinizin bakımını özenle yapın. Elektrikli el aletinizin kusursuz olarak işlev görmesini engelleye- bilecek bir durumun olup olmadığını, hareketli parça- ların kusursuz olarak işlev görüp görmediklerini ve sıkı- şıp sıkışmadıklarını, parçaların hasarlı olup olmadığını kontrol edin. Aleti kullanmaya başlamadan önce hasar- lı parçaları onartın. Birçok iş kazası elektrikli el aletlerinin kötü bakımından kaynaklanır. Kesici uçları daima keskin ve temiz tutun. Özenle bakımı yapılmış keskin kenarlı kesme uçlarının malzeme içinde sı- kışma tehlikesi daha azdır ve daha rahat kullanım olanağı sağlarlar. Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullanın. Bu sı- rada çalışma koşullarını ve yaptığınız işi dikkate alın. Elektrikli el aletlerinin kendileri için öngörülen alanın dışın- da kullanılması tehlikeli durumlara neden olabilir. Servis Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onartın. Bu sayede ale- tin güvenliğini sürekli hale getirirsiniz. Kırıcılar için güvenlik talimatı Koruyucu kulaklık kullanın. Çalışırken çıkan gürültü kalıcı işitme kayıplarına neden olabilir. Elektrikli el aleti ekinde teslim edilen ek tutamakları kullanın. Aletin kontrolünün kaybı yaralanmalara neden olabilir. Alet ucunun görünmeyen elektrik kablolarına veya ale- tin kendi şebeke bağlantı kablosuna rastlama olasılığı bulunan işleri yaparken elektrikli el aletini izolasyonlu tutamağından tutun. Elektrik akımı ileten kablolarla te- mas aletin metal parçalarını da elektrik akımına maruz bıra- kır ve elektrik çarpmaları olabilir. Diğer güvenlik talimatı ve uyarılar Görünmeyen şebeke hatlarını belirlemek için uygun ta- rama cihazları kullanın veya mahalli ikmal şirketinden yardım alın. Elektrik kablolarıyla kontak yangına veya elek- trik çarpmasına neden olabilir. Bir gaz borusunun hasara uğraması patlamalara neden olabilir. Su borularına giriş maddi zarara yol açabilir. Şebeke gerilimine dikkat edin! Akım kaynağının gerili- mi elektrikli el aletinin tip etiketinde belirtilen gerilim- le aynı olmalıdır. Ek tutamağı sıkın, çalışırken elektrikli el aletini iki eli- nizle sıkıca tutun ve duruşunuuz güvenli olmasına dik- kat edin. Elektrikli el aleti iki elle daha güvenli kullanılır. SDS-max ucu takın: Ucu çekerek kilitlemenin tam olarak olup olmadığını kontrol edin. Hasar gören tozdan koruma kapağını hemen değiştirin. Tozdan koruma kapağı çalışma esnasında matkap tozunun uç kovanına sızmasını büyük ölçüde önler. Ucu takarken tozdan koruma kapağının hasar görmemesine dikkat edin. Kurşun içeren boya, bazı ahşap türleri, mineraller ve metallerin tozları sağlığa zararlı olabilir ve alerjik reak- siyonlara, solunum yolu hastalıklarına ve/veya kansere yol açabilir. Asbest içeren malzemeler sadece uzmanlar tarafından işlenebilir. – Mümkün olduğu kadar işlediğiniz malzemeye uygun bir toz emme tertibatı kullanın. – Çalışma yerinizi iyi bir biçimde havalandırın. – P2 filtre sınıfı filtre takılı soluk alma maskesi kullanmanı- zı tavsiye ederiz. İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik hü- kümlerine uyun. Enerjiden tasarruf etmek için elektikli el aletini sadece kul- lanacağınız zaman açın. Elinizden bırakmadan önce elektrikli el aletinin tam olarak durmasını bekleyin. Alete takılan uç sıkışabilir ve elektrikli el aletinin kontrolünü kaybedebilirsiniz. Tekrar çalışma emniyeti Tekrar çalışma emniyeti, keskileme işletimi esnasında elektrik akımının kesilmesinden sonra elektrikli el aletinin kontrol dışında tekrar çalışmasını önler. – Tekrar çalıştırmak için açma/kapama şalterini kapalı duruma getirin ve elektrikli el aletini yeniden açın. Semboller Aşağıdaki semboller kullanım kılavuzunun okunması ve anla- şılması için önemlidir. Sembolleri ve anlamlarını zihninize iyi- ce yerleştirin. Sembollerin doğru yorumu elektrikli el aletini daha iyi ve daha güvenli kullanmanıza yardımcı olur. Sembol Anlamı GSH 7 VC: Kırıcı Gri işaretli alan: Tutamak (izolasyonlu tutma yüzeyi) Ürün kodu Bütün güvenlik talimatı ve uyarılarını okuyun Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında şebeke fişini prizden çekin Koruyucu eldiven kullanın Koruyucu kulaklık kullanın. OBJ_BUCH-1851-003.book Page 57 Monday, August 22, 2016 12:19 PM58 | Türkçe 1 609 92A 2BM | (22.8.16) Bosch Power Tools Teslimat kapsamı Kırıcı, ek tutamak. Uç ve şekli gösterilen veya tanımlanan diğer aksesuar standart teslimat kapsamında değildir. Aksesuarın bütününü aksesuar programımızda bulabilirsiniz. Usulüne uygun kullanım Bu elektrikli el aleti; beton, tuğla, taş ve asfaltta keskileme iş- leri için geliştirilmiştir. Teknik veriler Ürünün teknik verileri sayfa 145’daki tabloda belirtilmekte- dir. Veriler 230 V’luk bir anma gerilimi [U] için geçerlidir. Farklı gerilimlerde ve farklı ülkelere özgü tiplerde bu veriler değişe- bilir. Gürültü/Titreşim bilgisi Ürünün ölçüm değerleri sayfa 145’daki tabloda belirtilmek- tedir. Gürültü emisyon değerleri EN 60745-2-6 uyarınca belirlen- mektedir. Toplam titreşim değerleri a

(üç yönün vektör toplamı) ve tole- rans K, EN 60745-2-6 uyarınca. Bu talimatta belirtilen titreşim seviyesi EN 60745’e göre normlandırılmış bir ölçme yöntemi ile tespit edilmiştir ve ha- valı aletlerin karşılaştırılmasında kullanılabilir. Bu değer geçici olarak titreşim seviyesinin tahmin edilmesine uygundur. Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanım alanlarını temsil eder. Ancak elektrikli el aleti başka kullanım alanlarında, farklı aksesuarla, farklı uçlarla kullanılırken veya yetersiz bakımla kullanılırken, titreşim seviyesi belirtilen de- ğerden farklı olabilir. Bu da toplam çalışma süresi içindeki tit- reşim yükünü önemli ölçüde artırabilir. Titreşim yükünü tam olarak tahmin edebilmek için aletin kapa- lı olduğu veya çalıştığı halde kullanılmadığı süreler de dikkate alınmalıdır. Bu, toplam çalışma süresi içindeki titreşim yükü- nü önemli ölçüde azaltabilir. Titreşimin kullanıcıya bindirdiği yük için önceden ek güvenlik önlemleri alın. Örneğin: Elektrikli el aletinin ve uçların bakımı, ellerin sıcak tutulması, iş aşamalarının organize edilmesi. Koruyucu gözlük kullanın Hareket yönü Reaksiyon yönü Bir sonraki işlem adımı Yasak işlem Keskileme Vario-Lock Açma Kapama Açma/kapama şalterini tespit edin Açma/kapama şalteri kilidinin açılması Düşük devir ve darbe sayısı Yüksek devir ve darbe sayısı Uç kovanı Ucun içeri giren ucunu hafifçe yağlayın Servis gösergesi

Giriş gücü E EPTA-Procedure 05/2009’a göre tek darbe kuvveti

Darbe sayısı Tekrar çalışma emniyeti Betonda Duvarda Sembol Anlamı Ağırlığı EPTA-Procedure 01:2014’e göre Koruma sınıfı

Gürültü emisyonu seviyesi

Ses basıncı seviyesi

Toplam titreşim değeri KTolerans Sembol Anlamı OBJ_BUCH-1851-003.book Page 58 Monday, August 22, 2016 12:19 PMTürkçe | 59 Bosch Power Tools 1 609 92A 2BM | (22.8.16) Montaj ve işletim Aşağıdaki tablo elektrikli el aletini montajı ve işletimine ilişkin işlem adımlarını göstermektedir. Talimat ve işlem adımları belirtilen şekilde gösterilmektedir. Uygulama türüne göre farklı talimat kombinasyonları gereklidir. Güvenlik talimatı hükümlerine uyun. Bakım ve temizlik İyi ve güvenli çalışabilmek için elektrikli el aletini ve ha- valandırma deliklerini daima temiz tutun. Yedek bağlantı kablosu gerekli ise, güvenliğin tehlikeye düş- memesi için Bosch’tan veya yetkili bir servisten temin edilme- lidir. Servis gösergesi (Bakınız: Şekil 7, sayfa 148) Kömür fırçalar kullanım ömürlerini tamamladığında elektrikli el aleti otomatik olarak durur. Bu durum yaklaşık 8 saat önce servis göstergesinin yanması veya yanıp-sönmesi ile gösteri- lir. Elektrikli el aleti bakım için müşteri servisine gönderilmeli- dir, adresler için “Müşteri hizmeti ve uygulama danışmanlığı” bölümüne bakınız. Servis göstergesi düzenli aralıklarla yanıp sönmeye başlarsa elektrikli el aleti arızalı demektir. Bu gibi durumlarda elektrikli el aletini kullanmaya devam etmeyin ve hemen müşteri servi- sine gönderin. Müşteri hizmeti ve uygulama danışmanlığı Müşteri hizmeti ürününüzün onarım, bakım ve yedek parçala- rına ilişkin sorularınızı yanıtlandırır. Demonte görünüşler ve yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasın- da bulabilirsiniz: www.bosch-pt.com Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili akse- suara ilişkin sorularınızda size memnuniyetle yardımcı olur. Bütün başvuru ve yedek parça siparişlerinizde ürünün tip eti- keti üzerindeki 10 haneli ürün kodunu mutlaka belirtin. Sadece Türkiye için geçerlidir: Bosch genel olarak yedek parçaları 7 yıl hazır tutar. Türkçe Bosch Sanayi ve Ticaret A.Ş. Aydinevler Mah. Inonu Cad. No:20 Ofis Park A Blok 34854 Kucukyali/Maltepe Tel.: 444 80 10 Fax: +90 216 432 00 82 E-Mail: iletisim@bosch.com.tr İşlemin amacı Şekil Dikkat edin Sayfa SDS-max ucu takın

SDS-max ucun çıkarılması

Keski pozisyonunun değiştirilmesi (Vario-Lock)

Darbe sayısının ayarlanması

Servis göstergesine dikkat edin
