KULLANIM KILAVUZU GSR 10.8 VEC HX Professional BOSCH

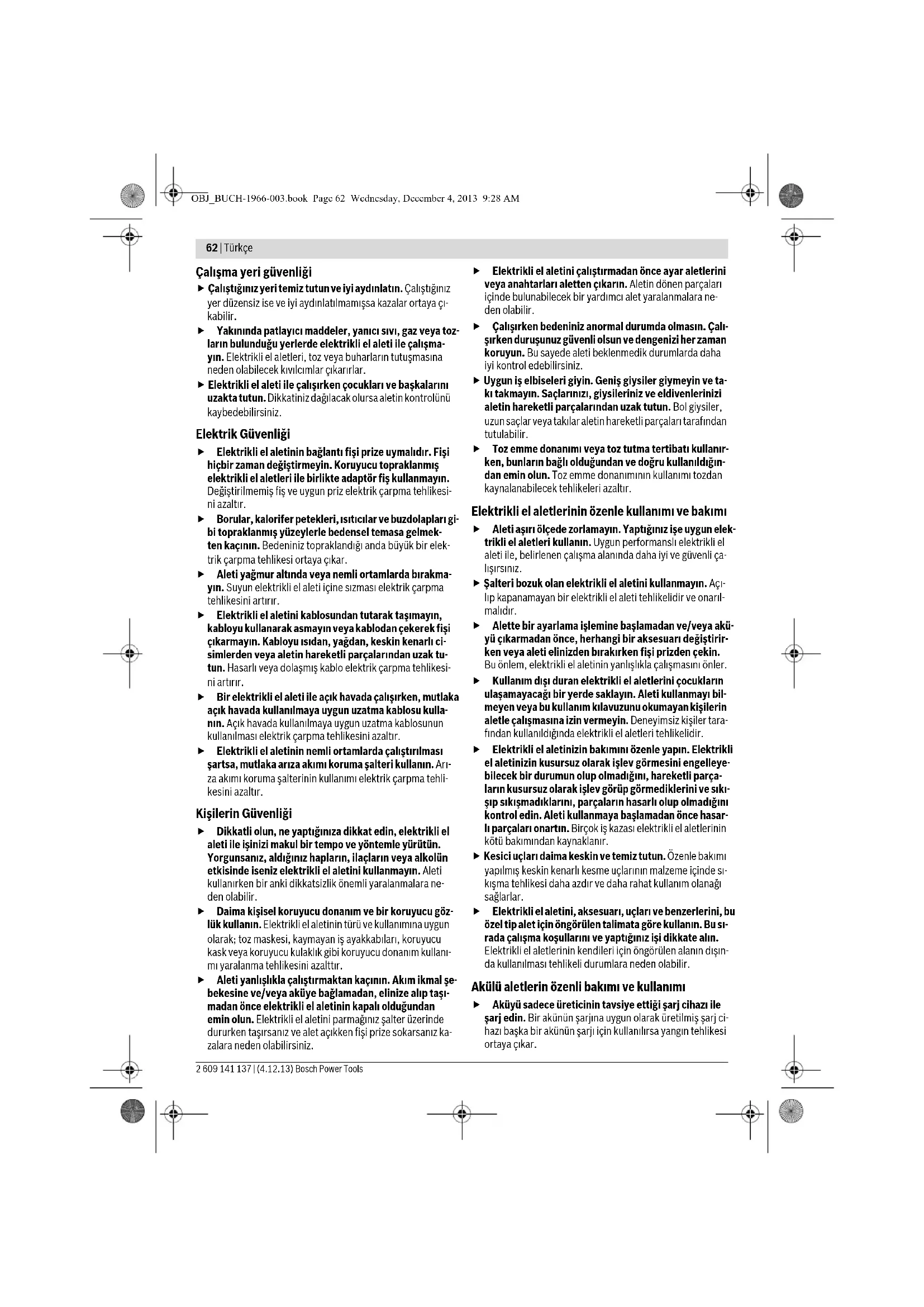

Επιλογή εξαρτημάτων/παρελκομένων – 163 Στόχος ενέργειας Εικόνα Σελίδα UYARI OBJ_BUCH-1966-003.book Page 61 Wednesday, December 4, 2013 9:28 AM62 | Türkçe 2 609 141 137 | (4.12.13) Bosch Power Tools Çalışma yeri güvenliği Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Çalıştığınız yer düzensiz ise ve iyi aydınlatılmamışsa kazalar ortaya çı- kabilir. Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya toz- ların bulunduğu yerlerde elektrikli el aleti ile çalışma- yın. Elektrikli el aletleri, toz veya buharların tutuşmasına neden olabilecek kıvılcımlar çıkarırlar. Elektrikli el aleti ile çalışırken çocukları ve başkalarını uzakta tutun. Dikkatiniz dağılacak olursa aletin kontrolünü kaybedebilirsiniz. Elektrik Güvenliği Elektrikli el aletinin bağlantı fişi prize uymalıdır. Fişi hiçbir zaman değiştirmeyin. Koruyucu topraklanmış elektrikli el aletleri ile birlikte adaptör fiş kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesi- ni azaltır. Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları gi- bi topraklanmış yüzeylerle bedensel temasa gelmek- ten kaçının. Bedeniniz topraklandığı anda büyük bir elek- trik çarpma tehlikesi ortaya çıkar. Aleti yağmur altında veya nemli ortamlarda bırakma- yın. Suyun elektrikli el aleti içine sızması elektrik çarpma tehlikesini artırır. Elektrikli el aletini kablosundan tutarak taşımayın, kabloyu kullanarak asmayın veya kablodan çekerek fişi çıkarmayın. Kabloyu ısıdan, yağdan, keskin kenarlı ci- simlerden veya aletin hareketli parçalarından uzak tu- tun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesi- ni artırır. Bir elektrikli el aleti ile açık havada çalışırken, mutlaka açık havada kullanılmaya uygun uzatma kablosu kulla- nın. Açık havada kullanılmaya uygun uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır. Elektrikli el aletinin nemli ortamlarda çalıştırılması şartsa, mutlaka arıza akımı koruma şalteri kullanın. Arı- za akımı koruma şalterinin kullanımı elektrik çarpma tehli- kesini azaltır. Kişilerin Güvenliği Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanız, aldığınız hapların, ilaçların veya alkolün etkisinde iseniz elektrikli el aletini kullanmayın. Aleti kullanırken bir anki dikkatsizlik önemli yaralanmalara ne- den olabilir. Daima kişisel koruyucu donanım ve bir koruyucu göz- lük kullanın. Elektrikli el aletinin türü ve kullanımına uygun olarak; toz maskesi, kaymayan iş ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi koruyucu donanım kullanı- mı yaralanma tehlikesini azalttır. Aleti yanlışlıkla çalıştırmaktan kaçının. Akım ikmal şe- bekesine ve/veya aküye bağlamadan, elinize alıp taşı- madan önce elektrikli el aletinin kapalı olduğundan emin olun. Elektrikli el aletini parmağınız şalter üzerinde dururken taşırsanız ve alet açıkken fişi prize sokarsanız ka- zalara neden olabilirsiniz. Elektrikli el aletini çalıştırmadan önce ayar aletlerini veya anahtarları aletten çıkarın. Aletin dönen parçaları içinde bulunabilecek bir yardımcı alet yaralanmalara ne- den olabilir. Çalışırken bedeniniz anormal durumda olmasın. Çalı- şırken duruşunuz güvenli olsun ve dengenizi her zaman koruyun. Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz. Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve ta- kı takmayın. Saçlarınızı, giysileriniz ve eldivenlerinizi aletin hareketli parçalarından uzak tutun. Bol giysiler, uzun saçlar veya takılar aletin hareketli parçaları tarafından tutulabilir. Toz emme donanımı veya toz tutma tertibatı kullanır- ken, bunların bağlı olduğundan ve doğru kullanıldığın- dan emin olun. Toz emme donanımının kullanımı tozdan kaynalanabilecek tehlikeleri azaltır. Elektrikli el aletlerinin özenle kullanımı ve bakımı Aleti aşırı ölçede zorlamayın. Yaptığınız işe uygun elek- trikli el aletleri kullanın. Uygun performanslı elektrikli el aleti ile, belirlenen çalışma alanında daha iyi ve güvenli ça- lışırsınız. Şalteri bozuk olan elektrikli el aletini kullanmayın. Açı- lıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarıl- malıdır. Alette bir ayarlama işlemine başlamadan ve/veya akü- yü çıkarmadan önce, herhangi bir aksesuarı değiştirir- ken veya aleti elinizden bırakırken fişi prizden çekin. Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler. Kullanım dışı duran elektrikli el aletlerini çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bil- meyen veya bu kullanım kılavuzunu okumayan kişilerin aletle çalışmasına izin vermeyin. Deneyimsiz kişiler tara- fından kullanıldığında elektrikli el aletleri tehlikelidir. Elektrikli el aletinizin bakımını özenle yapın. Elektrikli el aletinizin kusursuz olarak işlev görmesini engelleye- bilecek bir durumun olup olmadığını, hareketli parça- ların kusursuz olarak işlev görüp görmediklerini ve sıkı- şıp sıkışmadıklarını, parçaların hasarlı olup olmadığını kontrol edin. Aleti kullanmaya başlamadan önce hasar- lı parçaları onartın. Birçok iş kazası elektrikli el aletlerinin kötü bakımından kaynaklanır. Kesici uçları daima keskin ve temiz tutun. Özenle bakımı yapılmış keskin kenarlı kesme uçlarının malzeme içinde sı- kışma tehlikesi daha azdır ve daha rahat kullanım olanağı sağlarlar. Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullanın. Bu sı- rada çalışma koşullarını ve yaptığınız işi dikkate alın. Elektrikli el aletlerinin kendileri için öngörülen alanın dışın- da kullanılması tehlikeli durumlara neden olabilir. Akülü aletlerin özenli bakımı ve kullanımı Aküyü sadece üreticinin tavsiye ettiği şarj cihazı ile şarj edin. Bir akünün şarjına uygun olarak üretilmiş şarj ci- hazı başka bir akünün şarjı için kullanılırsa yangın tehlikesi ortaya çıkar. OBJ_BUCH-1966-003.book Page 62 Wednesday, December 4, 2013 9:28 AMTürkçe | 63 Bosch Power Tools 2 609 141 137 | (4.12.13) Sadece ilgili elektrikli el aleti için öngörülen aküleri kul- lanın. Başka akülerin kullanımı yaralanmalara ve yangınla- ra neden olabilir. Kullanılmayan aküyü büro ataçları, madeni bozuk para- lar, anahtarlar, çiviler, vidalar veya metal nesnelerden uzak tutun. Bunlar köprüleme yaparak kontaklara ne- den olabilir. Akü kontakları arasındaki bir kısa devre yan- malara veya yangınlara neden olabilir. Yanlış kullanım durumunda aküden sıvı dışarı sızabilir. Bu sıvı ile temasa gelmeyin. Yanlışlıkla temasa gelirse- niz su ile iyice yıkayın. Eğer sıvı gözlerinize gelecek olursa hemen bir hekime başvurun. Dışarı sızan akü sıvı- sı cilt tahrişlerine ve yanmalara neden olabilir. Servis Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onartın. Bu sayede ale- tin güvenliğini sürekli hale getirirsiniz. Matkaplar ve vidalama makineleri için güvenlik talimatı Elektrikli el aleti ile birlikte teslim edilen ek tutamağı/ tutamakları kullanın. Aletin kontrolünün kaybı yaralan- malara neden olabilir. Çalışma esnasından uç veya vidanın görünmeyen akım kablolarına temas etme olasılığı bulunan işleri yapar- ken aleti izolasyonlu tutamaklarından tutun. Gerilim ile- ten kablolarla temas, aletin metal parçalarını gerilime ma- ruz bırakabilir ve bu da elektrik çarpmasına neden olabilir. Görünmeyen şebeke hatlarını belirlemek için uygun ta- rama cihazları kullanın veya mahalli ikmal şirketinden yardım alın. Elektrik kablolarıyla kontak yangına veya elek- trik çarpmasına neden olabilir. Bir gaz borusunun hasara uğraması patlamalara neden olabilir. Su borularına giriş maddi zarara yol açabilir. Aletle kullanılan uç bloke olacak olursa elektrikli el ale- tini hemen kapatın. Geri tepme kuvveti oluşturabilecek reaksiyon momentlerine karşı dikkatli olun. Uçlar şu du- rumlarda bloke olur: – Elektrikli el aleti aşırı ölçüde zorlanınca veya – İşlenen iş parçası içinde açılanma yaparsa. Elektrikli el aletini sıkıca tutun. Vidalar takılıp sökülür- ken kısa süreli yüksek reaksiyon momentleri ortaya çıkabi- lir. İş parçasını emniyete alın. Bir germe tertibatı veya men- gene ile sabitlenen iş parçası elle tutmaya oranla daha gü- venli tutulur. Elinizden bırakmadan önce elektrikli el aletinin tam olarak durmasını bekleyin. Alete takılan uç sıkışabilir ve elektrikli el aletinin kontrolünü kaybedebilirsiniz. Aküyü açmayın. Kısa devre tehlikesi vardır. Aküyü aşırı ölçüde ısınmaya karşı; örneğin sü- rekli güneş ışınına karşı ve ayrıca, ateşe, suya ve neme karşı koruyun. Patlama tehlikesi vardır. Hasar gördüklerinde veya usulüne uygun kullanılma- dıklarında aküler buhar çıkarabilir. Çalıştığınız yeri ha- valandırın ve şikayet olursa hekime başvurun. Aküler- den çıkan buharlar nefes yollarını tahriş edebilir. Aküyü sadece elektrikli el aletiniz ile birlikte kullanın. Ancak bu yolla akü tehlikeli zorlanmalara karşı korunur. Çivi veya tornavida gibi sivri, kesin nesneler veya dış- tan kuvvet uygulamaları aküde hasara neden olabilir. Akü içinde bir kısa devre oluşabilir ve akü yanabilir, duman çıkarabilir, patlayabilir veya aşırı ölçüde ısınabilir. Diğer güvenlik talimatı ve uyarılar Kurşun içeren boya, bazı ahşap türleri, mineraller ve metallerin tozları sağlığa zararlı olabilir ve alerjik reak- siyonlara, solunum yolu hastalıklarına ve/veya kansere yol açabilir. Asbest içeren malzemeler sadece uzmanlar tarafından işlenebilir. – Çalışma yerinizi iyi bir biçimde havalandırın. – P2 filtre sınıfı filtre takılı soluk alma maskesi kullanma- nızı tavsiye ederiz. İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik hü- kümlerine uyun. Çalıştığınız yerde tozun birikmesini önleyin. Tozlar ko- layca alevlenebilir. Akü kısmi şarjlı olarak teslim edilir. Aküden tam perfor- mansı alabilmek için aküyü şarj cihazı içinde tam olarak şarj edin. Aletin kendinde bir çalışma yapmadan önce (örneğin bakım ve uç değiştirme işlerinden önce), aleti bir yere taşırken veya saklarken her defasında dönme yönü de- ğiştirme şalterini orta konuma getirin. Açma/kapama şalterine yanlışlıkla basıldığında yaralanma tehlikesi ortaya çıkabilir. Şar cihazının kullanım kılavuzunu okuyun. Elektrikli el aletini daima kapalı durumda vida üzerine yerleştirin. Dönmekte olan uçlar kayabilir. Vites değiştirme şalterini sadece alet dururken kulla- nın. Vites seçme şalterini her zaman sonuna kadar itin. Aksi takdirde elektrikli el aleti hasar görebilir. Vites seçme şalteri sonuna kadar itilemiyorsa, mandre- ni biraz döndürün (GSR 10,8 V-EC). Akü şarj durumu göstergesi açma/kapama şalteri yarı yarı- ya veya tam basılı iken birkaç saniye süre ile akünün şarj durumunu gösterir ve 3 yeşil LED’ten oluşur. Enerjiden tasarruf etmek için elektikli el aletini sadece kul- lanacağınız zaman açın. LED Kapasitesi Sürekli ışık 3 x yeşil ≥ 2/3 Sürekli ışık 2 x yeşil ≥1/3 Sürekli ışık 1 x yeşil < 1/3 Yanıp sönen ışık 1 x yeşil Rezerve OBJ_BUCH-1966-003.book Page 63 Wednesday, December 4, 2013 9:28 AM64 | Türkçe 2 609 141 137 | (4.12.13) Bosch Power Tools Semboller Aşağıdaki semboller kullanım kılavuzunun okunması ve anla- şılması için önemlidir. Sembolleri ve anlamlarını zihninize iyi- ce yerleştirin. Sembollerin doğru yorumu elektrikli el aletini daha iyi ve daha güvenli kullanmanıza yardımcı olur. Teslimat kapsamı Akülü vidalama makinesi. Akü, uçlar ve şekli gösterilen veya tanımlanan diğer aksesuar standart teslimat kapsamında değildir. Aksesuarın bütününü aksesuar programımızda bulabilirsiniz. Usulüne uygun kullanım Bu elektrikli el aleti, vida ve somunların takılıp sökülmesi ile ahşap, metal, seramik ve plastik malzemede delme işleri için tasarlanmıştır. Bu aletin ışığı çalışma alanını doğrudan aydınlatmak için tasar- lanmış olup, konutlardaki mekan aydınlatmasına uygun değil- dir. Teknik veriler Ürünün teknik verileri sayfa 157’daki tabloda belirtilmekte- dir. Sembol Anlamı GSR 10,8 V-EC/GSR 10,8 V-EC HX: Akülü vidalama makinesi Gri işaretli alan: Tutamak (izolasyonlu tutma yüzeyi) Ürün kodu Bütün güvenlik talimatı ve uyarılarını okuyun Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında aküyü çı- karın Koruyucu kulaklık kullanın. Hareket yönü Reaksiyon yönü Sağ/sol dönüş Vidalar Delme Düşük devir sayısı Yüksek devir sayısı Açma Kapama Akü şarj göstergesi UAnma gerilimi

1 Boştaki devir sayısı (1. vites)

2 Boştaki devir sayısı (2. vites) M ISO 5393’e göre maksimum tork Metal Ahşapta Ø Maksimum delme çapı Ømaks. vidalama-Ø Uç kovanı Mandren kapasitesi Ağırlığı EPTA-Procedure 01/2003’e gö-

• Değer kullanılan akü paketine bağlıdır

Gürültü emisyonu seviyesi

Ses basıncı seviyesi KTolerans

Toplam titreşim değeri Akü GSR 10,8 V-EC

İzin verilen ortam sıcaklığı – Şarjda – İşletmede* – Depolamada

• <0 °C sıcaklıklarda sınırlı performans Sembol Anlamı OBJ_BUCH-1966-003.book Page 64 Wednesday, December 4, 2013 9:28 AMTürkçe | 65 Bosch Power Tools 2 609 141 137 | (4.12.13) Uygunluk beyanı Tek sorumlu olarak “Teknik veriler” bölümünde tanımlanan ürünün aşağıdaki normalara veya normatif belgelere uygun ol- duğunu beyan ederiz: 2009/125/EC (Yönerge 1194/2012), 2011/65/EU, 2004/108/EC, 2006/42/EC yönetmelikleri uyarınca EN 60745. Teknik belgelerin bulunduğu merkez (2006/42/EC): Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Gürültü/Titreşim bilgisi Ürünün ölçüm değerleri sayfa 157’daki tabloda belirtilmek- tedir. Toplam gürültü ve titreşim değeri (üç yönün vektör toplamı) EN 60745’e göre tespit edilmektedir. Bu talimatta belirtilen titreşim seviyesi EN 60745’e göre normlandırılmış bir ölçme yöntemi ile tespit edilmiştir ve ha- valı aletlerin karşılaştırılmasında kullanılabilir. Bu değer geçici olarak titreşim seviyesinin tahmin edilmesine uygundur. Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanım alanlarını temsil eder. Ancak elektrikli el aleti başka kullanım alanlarında, farklı aksesuarla, farklı uçlarla kullanılırken veya yetersiz bakımla kullanılırken, titreşim seviyesi belirtilen de- ğerden farklı olabilir. Bu da toplam çalışma süresi içindeki tit- reşim yükünü önemli ölçüde artırabilir. Titreşim yükünü tam olarak tahmin edebilmek için aletin kapa- lı olduğu veya çalıştığı halde kullanılmadığı süreler de dikkate alınmalıdır. Bu, toplam çalışma süresi içindeki titreşim yükü- nü önemli ölçüde azaltabilir. Titreşimin kullanıcıya bindirdiği yük için önceden ek güvenlik önlemleri alın. Örneğin: Elektrikli el aletinin ve uçların bakımı, ellerin sıcak tutulması, iş aşamalarının organize edilmesi. Montaj ve işletim Bakım ve temizlik İyi ve güvenli çalışabilmek için elektrikli el aletini ve ha- valandırma deliklerini daima temiz tutun. Elektrikli el aletini kullandıktan sonra her defasında uç kovanı- nı, aletin havalandırma aralıklarını ve akünün havalandırma aralıklarını temizleyin. Müşteri hizmeti ve uygulama danışmanlığı Müşteri hizmeti ürününüzün onarım, bakım ve yedek parçala- rına ilişkin sorularınızı yanıtlandırır. Demonte görünüşler ve yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasın- da bulabilirsiniz: www.bosch-pt.com Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili akse- suara ilişkin sorularınızda size memnuniyetle yardımcı olur. Bütün başvuru ve yedek parça siparişlerinizde mutlaka aletini- zin tip etiketindeki 10 haneli ürün kodunu belirtiniz. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 İşlemin amacı Şekil Sayfa Akünün çıkarılması

Akünün yerleştirilmesi

Ucun takılması 3 158–159 Dönme yönünün ayarlanması

Delme konumunun seçilmesi

Mekanik vites seçimi

Kemer kancasının takılması/sökülmesi

Bits adaptörünün takılması/sökülmesi

Kemer kancasının ve bits adaptörünün takılması/sökülmesi

Renk klipsinin takılması/sökülmesi

Akü şarj durumunun kontrol edilmesi
