KASUTUSJUHEND GSR 10.8 VEC HX Professional BOSCH

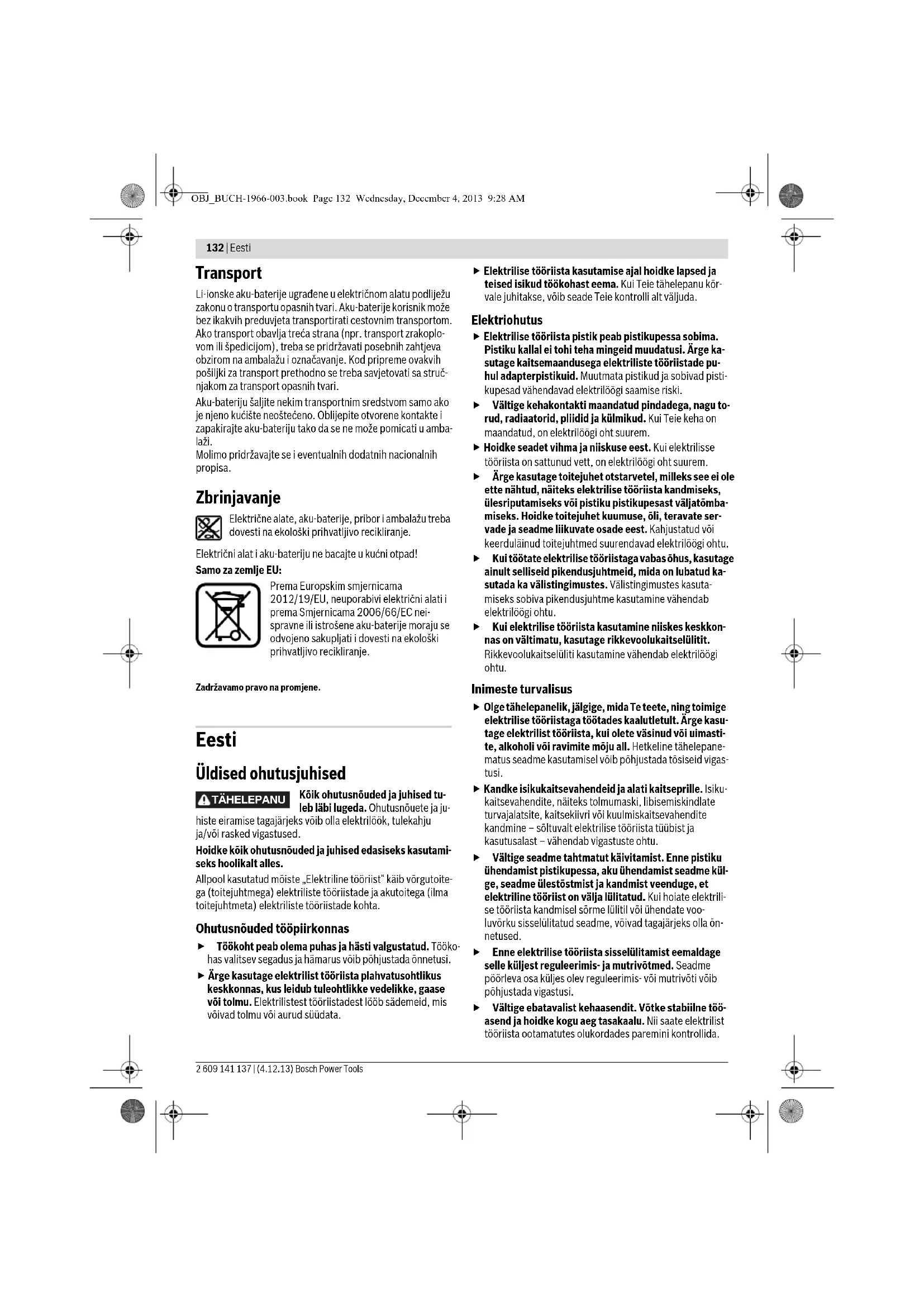

Biranje pribora – 163 OBJ_BUCH-1966-003.book Page 131 Wednesday, December 4, 2013 9:28 AM132 | Eesti 2 609 141 137 | (4.12.13) Bosch Power Tools Transport Li-ionske aku-baterije ugrađene u električnom alatu podliježu zakonu o transportu opasnih tvari. Aku-baterije korisnik može bez ikakvih preduvjeta transportirati cestovnim transportom. Ako transport obavlja treća strana (npr. transport zrakoplo- vom ili špedicijom), treba se pridržavati posebnih zahtjeva obzirom na ambalažu i označavanje. Kod pripreme ovakvih pošiljki za transport prethodno se treba savjetovati sa struč- njakom za transport opasnih tvari. Aku-bateriju šaljite nekim transportnim sredstvom samo ako je njeno kućište neoštećeno. Oblijepite otvorene kontakte i zapakirajte aku-bateriju tako da se ne može pomicati u amba- laži. Molimo pridržavajte se i eventualnih dodatnih nacionalnih propisa. Zbrinjavanje Električne alate, aku-baterije, pribor i ambalažu treba dovesti na ekološki prihvatljivo recikliranje. Električni alat i aku-bateriju ne bacajte u kućni otpad! Samo za zemlje EU: Prema Europskim smjernicama 2012/19/EU, neuporabivi električni alati i prema Smjernicama 2006/66/EC nei- spravne ili istrošene aku-baterije moraju se odvojeno sakupljati i dovesti na ekološki prihvatljivo recikliranje. Zadržavamo pravo na promjene. Eesti Üldised ohutusjuhised Kõik ohutusnõuded ja juhised tu- leb läbi lugeda. Ohutusnõuete ja ju- histe eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Hoidke kõik ohutusnõuded ja juhised edasiseks kasutami- seks hoolikalt alles. Allpool kasutatud mõiste „Elektriline tööriist“ käib võrgutoite- ga (toitejuhtmega) elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta. Ohutusnõuded tööpiirkonnas Töökoht peab olema puhas ja hästi valgustatud. Tööko- has valitsev segadus ja hämarus võib põhjustada õnnetusi. Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata. Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised isikud töökohast eema. Kui Teie tähelepanu kõr- vale juhitakse, võib seade Teie kontrolli alt väljuda. Elektriohutus Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge ka- sutage kaitsemaandusega elektriliste tööriistade pu- hul adapterpistikuid. Muutmata pistikud ja sobivad pisti- kupesad vähendavad elektrilöögi saamise riski. Vältige kehakontakti maandatud pindadega, nagu to- rud, radiaatorid, pliidid ja külmikud. Kui Teie keha on maandatud, on elektrilöögi oht suurem. Hoidke seadet vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem. Ärge kasutage toitejuhet otstarvetel, milleks see ei ole ette nähtud, näiteks elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmba- miseks. Hoidke toitejuhet kuumuse, õli, teravate ser- vade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu. Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult selliseid pikendusjuhtmeid, mida on lubatud ka- sutada ka välistingimustes. Välistingimustes kasuta- miseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu. Kui elektrilise tööriista kasutamine niiskes keskkon- nas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu. Inimeste turvalisus Olge tähelepanelik, jälgige, mida Te teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasu- tage elektrilist tööriista, kui olete väsinud või uimasti- te, alkoholi või ravimite mõju all. Hetkeline tähelepane- matus seadme kasutamisel võib põhjustada tõsiseid vigas- tusi. Kandke isikukaitsevahendeid ja alati kaitseprille. Isiku- kaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kandmine – sõltuvalt elektrilise tööriista tüübist ja kasutusalast – vähendab vigastuste ohtu. Vältige seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme kül- ge, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrili- se tööriista kandmisel sõrme lülitil või ühendate voo- luvõrku sisselülitatud seadme, võivad tagajärjeks olla õn- netused. Enne elektrilise tööriista sisselülitamist eemaldage selle küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi. Vältige ebatavalist kehaasendit. Võtke stabiilne töö- asend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida. TÄHELEPANU OBJ_BUCH-1966-003.book Page 132 Wednesday, December 4, 2013 9:28 AMEesti | 133 Bosch Power Tools 2 609 141 137 | (4.12.13) Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed, rõivad ja kindad seadme liiku- vatest osadest eemal. Lotendavad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele. Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on sead- mega ühendatud ja et neid kasutatakse õigesti. Tolmu- eemaldusseadise kasutamine vähendab tolmust põhjusta- tud ohte. Elektriliste tööriistade hoolikas käsitsemine ja kasutamine Ärge koormake seadet üle. Kasutage töö tegemiseks selleks ettenähtud elektrilist tööriista. Sobiva elektrili- se tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt. Ärge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada. Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatus- abinõu väldib elektrilise tööriista soovimatut käivitamist. Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas. Ärge laske seadet kasutada isi- kutel, kes seadet ei tunne või pole siintoodud juhiseid lugenud. Asjatundmatute isikute käes on elektrilised töö- riistad ohtlikud. Hoolitsege seadme eest korralikult. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini. Veenduge, et seadme detailid ei ole murdunud või kah- justatud määral, mis mõjutab seadme töökindlust. Las- ke kahjustatud detailid enne seadme kasutamist parandada. Paljude õnnetuste põhjuseks on halvasti hool- datud elektrilised tööriistad. Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hool- datud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida. Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt siintoodud juhistele ning nii, nagu konk- reetse seadmetüübi jaoks ette nähtud. Arvestage see- juures töötingimuste ja teostatava töö iseloomuga. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi. Akutööriistade hoolikas käsitsemine ja kasutamine Laadige akusid ainult tootja poolt soovitatud akulaadi- jatega. Akulaadija, mis sobib teatud tüüpi akudele, muu- tub tuleohtlikuks, kui seda kasutatakse teiste akudega. Kasutage elektrilistes tööriistades ainult selleks ette- nähtud akusid. Teiste akude kasutamine võib põhjustada vigastusi ja tulekahjuohtu. Hoidke kasutusel mitteolevad akud eemal kirjaklamb- ritest, müntidest, võtmetest, naeltest, kruvidest või teistest väikestest metallesemetest, mis võivad kon- taktid omavahel ühendada. Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla põletused või tulekahju. Väärkasutuse korral võib akuvedelik välja voolata. Väl- tige sellega kokkupuudet. Juhusliku kokkupuute kor- ral loputage kahjustatud kohta veega. Kui vedelik sa- tub silma, pöörduge lisaks arsti poole. Väljavoolav aku- vedelik võib põhjustada nahaärritusi või põletusi. Teenindus Laske elektrilist tööriista parandada ainult kvalifitsee- ritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate püsivalt seadme ohutu töö. Ohutusnõuded puurtrellide ja kruvi- keerajate kasutamisel Kasutage seadme tarnekomplekti kuuluvaid lisakäepi- demeid. Kontrolli kaotus seadme üle võib põhjustada vi- gastusi. Kui teostate töid, mille puhul võib tarvik või kruvi taba- da varjatud elektrijuhtmeid, hoidke seadet ainult iso- leeritud käepidemetest. Kontakt pinge all oleva elektri- juhtmega võib pingestada seadme metallosad ja põhjusta- da elektrilöögi. Varjatult paiknevate elektrijuhtmete, gaasi- või veeto- rude avastamiseks kasutage sobivaid otsimisseadmeid või pöörduge kohaliku elektri-, gaasi- või veevarustus- firma poole. Kokkupuutel elektrijuhtmetega tulekahju- ja elektrilöögioht. Gaasitorustiku vigastamisel plahvatusoht. Veetorustiku vigastamisel materiaalne kahju või elektrilöö- gioht. Tarviku blokeerumise korral lülitage elektriline tööriist viivitamatult välja. Seejuures võivad ilmneda suured reaktsioonijõud, mis põhjustavad tagasilöögi. Tarvik blokeerub: – kui elektrilisele tööriistale avaldub ülekoormus või – kui elektriline tööriist töödeldavas toorikus kinni kiildub. Hoidke elektrilist tööriista kindlalt käes. Kruvide kinni- ja lahtikeeramisel võib lühiajaliselt esineda tugevaid reaktsioonimomente. Kinnitage töödeldav toorik. Kinnitusseadmete või kruus- tangidega kinnitatud toorik püsib kindlamalt kui käega hoi- des. Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. Kasutatav tarvik võib kinni kiilduda ja põhjus- tada kontrolli kaotuse seadme üle. Ärge avage akut. Esineb lühise oht. Kaitske akut kuumuse, sealhulgas pideva päi- kesekiirguse eest, samuti vee, tule ja niiskuse eest. Esineb plahvatusoht. Aku vigastamisel ja ebaõigel käsitsemisel võib akust eralduda aure. Õhutage ruumi, halva enesetunde kor- ral pöörduge arsti poole. Aurud võivad ärritada hingamis- teid. OBJ_BUCH-1966-003.book Page 133 Wednesday, December 4, 2013 9:28 AM134 | Eesti 2 609 141 137 | (4.12.13) Bosch Power Tools Kasutage akut üksnes koos Boschi elektrilise tööriista- ga. Ainult nii on aku kaitstud ohtliku ülekoormuse eest. Teravad esemed, näiteks naelad või kruvikeerajad, sa- muti löögid, põrutused jmt võivad akut kahjustada. Akukontaktide vahel võib tekkida lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda. Muud ohutusnõuded ja tööjuhised Selliste materjalide nagu pliisisaldusega värvide, tea- tavate puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist ja tekitada allergilisi reaktsioone, hingamisteede haigusi ja/või vähki. Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad. – Tagage töökohas hea ventilatsioon. – Soovitav on kasutada hingamisteede kaitsemaski filtri- ga P2. Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest. Vältige tolmu kogunemist töökohta. Tolm võib kergesti süttida. Aku on tarnimisel osaliselt laetud. Et tagada aku täit mahtuvust, laadige aku enne esmakordset kasutamist akulaadimisseadmes täiesti täis. Elektrilise tööriista hooldusel, tarvikute vahetusel jt tööde teostamisel tööriista kallal, samuti tööriista transportimisel ja säilitamisel peab reverslüliti olema keskasendis. Tahtmatul vajutamisel lülitile (sisse/välja) tekib vigastuste oht. Lugege läbi akulaadimisseadme kasutusjuhend. Kruvile asetamisel peab seade olema välja lülitatud. Pöörlevad tarvikud võivad kohalt libiseda. Käiguvaliku lülitit käsitsege ainult siis, kui seadme spindel ei pöörle. Lükake käiguvaliku lüliti alati lõpuni. Vastasel korral võib elektriline tööriist kahjustada saada. Kui käiguvalikulülitit ei saa lõpuni lükata, keerake pad- runit veidi (GSR 10,8 V-EC). Aku laetuse astme indikaator näitab osaliselt või täielikult allavajutatud lüliti (sisse/välja) puhul mõne sekundi jook- sul aku laetuse astet ja koosneb 3 rohelisest LED-tulest. Energia säästmiseks lülitage elektriline tööriist sisse vaid siis, kui seda kasutate. Sümbolid Järgmised piltsümbolid on olulised kasutusjuhendi lugemisel ja mõistmisel. Pidage palun piltsümbolid ja nende tähendus meeles. Piltsümbolite õige tõlgendamine aitab Teil seadet tõ- husamalt ja ohutumalt käsitseda. LED Mahtuvus Pidev tuli 3 x roheline ≥ 2/3 Pidev tuli 2 x roheline ≥1/3 Pidev tuli 1 x roheline < 1/3 Vilkuv tuli 1 x roheline Reserv Sümbol Tähendus GSR 10,8 V-EC/GSR 10,8 V-EC HX: Akukruvikeeraja halliga markeeritud ala: käepide (isoleeritud haardepind) Tootenumber Lugege läbi kõik ohutusnõuded ja juhi- sed Enne mis tahes tööde teostamist sead- me kallal eemaldage seadmest aku Kandke kuulmiskaitsevahendeid. Liikumissuund Reaktsioonisuund Parem/vasak käik Kruvid Puurimine Madalad pöörded Kõrged pöörded Sisselülitamine Väljalülitamine Aku laadimisnäit U Nimipinge

1 Tühikäigupöörded (1. käik)

2 Tühikäigupöörded (2. käik) M Max pöördemoment vastavalt standardi- le ISO 5393 OBJ_BUCH-1966-003.book Page 134 Wednesday, December 4, 2013 9:28 AMEesti | 135 Bosch Power Tools 2 609 141 137 | (4.12.13) Tarnekomplekt Akutrell-kruvikeeraja. Aku, otsakud ja teised joonistel kujutatud või kirjeldatud lisa- tarvikud ei kuulu standardvarustusse. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloo- gist. Nõuetekohane kasutamine Elektriline tööriist on ette nähtud kruvide sisse- ja väljakeera- miseks ning puidu, metalli, keraamiliste plaatide ja plastma- terjalide puurimiseks. Elektrilise tööriista tuli on mõeldud vaid elektrilise tööriista tööpiirkonna valgustamiseks, tuli ei sobi ruumide valgustami- seks koduses majapidamises. Tehnilised andmed Toote tehnilised omadused on toodud tabelis leheküljel 157. Vastavus normidele Deklareerime ainuvastutajana, et punktis „Tehnilised and- med“ kirjeldatud toode vastab järgmistele normidele või stan- darditele: EN 60745 kooskõlas direktiivide 2009/125/EÜ (määrus 1194/2012), 2011/65/EL, 2004/108/EÜ, 2006/42/EÜ nõuetega. Tehniline toimik (2006/42/EÜ) saadaval: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Andmed müra/vibratsiooni kohta Andmed on toodud tabelis leheküljel 157. Vibratsiooni koguväärtus (kolme suuna vektorsumma), kind- laks tehtud vastavalt standardile EN 60745. Käesolevas juhendis esitatud vibratsioonitase on mõõdetud standardi EN 60745 kohase mõõtemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemi- seks. See sobib ka vibratsiooni esialgseks hindamiseks. Toodud vibratsioonitase on tüüpiline elektrilise tööriista kasu- tamisel ettenähtud töödeks. Kui elektrilist tööriista kasutatak- se muudeks töödeks, kui kasutatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase olla siiski teistsugune. Sellest tingituna võib vibratsioon olla tööperioo- dil tervikuna tunduvalt suurem. Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka ae- ga, mil seade oli välja lülitatud või küll sisse lülitatud, kuid te- gelikult tööle rakendamata. Sellest tingituna võib vibratsioon olla tööperioodil tervikuna tunduvalt väiksem. Rakendage tööriista kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökor- raldus. Kokkupanek ja kasutamine Metall Puit Ø Puuri max läbimõõt Ømax kruviØ Padrun Padrunisse kinnitatava tarviku varreosa Ø Kaal EPTA-Procedure 01/2003 järgi

• Väärtus sõltub kasutatud akust

Helirõhu tase K Mõõtemääramatus

Vibratsiooni kogutase Aku GSR 10,8 V-EC

ümbritseva keskkonna lubatud temperatuur – laadimisel – töötamisel* – säilitamisel

0...+45 –20...+50 –20...+60 soovituslikud akud GBA 10,8V x,xAh O–.

• piiratud jõudlus temperatuuril <0 °C Sümbol Tähendus Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Toimingu eesmärk Joonis Lehekülg Aku eemaldamine

Tarviku paigaldamine 3 158–159 OBJ_BUCH-1966-003.book Page 135 Wednesday, December 4, 2013 9:28 AM136 | Latviešu 2 609 141 137 | (4.12.13) Bosch Power Tools Hooldus ja puhastus Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad. Iga kord pärast kasutamist puhastage elektrilise tööriista tar- vikut, padrunit ja ventilatsiooniavasid ning aku ventilatsioo- niavasid. Klienditeenindus ja müügijärgne nõustamine Klienditeeninduses vastatakse toote paranduse ja hoolduse ning varuosade kohta esitatud küsimustele. Joonised ja teabe varuosade kohta leiate ka veebisaidilt: www.bosch-pt.com Boschi nõustajad osutavad Teile toodete ja tarvikute küsimus- tes meeleldi abi. Järelepärimiste esitamisel ja tagavaraosade tellimisel näida- ke kindlasti ära seadme andmesildil olev 10-kohaline toote- number. Eesti Vabariik Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549 76401 Saue vald, Laagri Tel.: 6549 568 Faks: 679 1129 Transport Komplektis sisalduvate liitium-ioon-akude suhtes kohaldatak- se ohtlike ainete vedu reguleerivaid nõudeid. Akude puhul on lubatud kasutajapoolne piiranguteta maanteevedu. Kolmandate isikute teostatava veo korral (nt õhuvedu või eks- pedeerimine) tuleb järgida pakendi ja tähistuse osas kehti- vaid erinõudeid. Sellisel juhul peab pakendi ettevalmistami- sel alati osalema ohtlike ainete veo ekspert. Aku vedu on lubatud vaid siis, kui aku korpus on vigastusteta. Katke lahtised kontaktid teibiga ja pakkige aku nii, et see pa- kendis ei liiguks. Järgige ka võimalikke täiendavaid siseriiklikke nõudeid. Kasutuskõlbmatuks muutunud seadmete käitlus Elektrilised tööriistad, akud, lisatarvikud ja pakendid tuleb keskkonnasäästlikult ringlusse võtta. Ärge käidelge elektrilisi tööriistu ja akusid/patareisid koos ol- mejäätmetega! Üksnes EL liikmesriikidele: Vastavalt Euroopa Liidu direktiivile 2012/19/EL elektri- ja elektroonikasead- mete jäätmete kohta ja vastavalt direktiivile 2006/66/EÜ tuleb defektsed või kasutus- ressursi ammendanud akud/patareid eraldi kokku koguda ja keskkonnasäästlikult kor- duskasutada. Tootja jätab endale õiguse muudatuste tegemiseks. Latviešu Vispārējie drošības noteikumi darbam ar elektroinstrumentiem Uzmanīgi izlasiet visus drošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegša- nos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai iz- mantošanai. Turpmākajā izklāstā lietotais apzīmējums „elektroinstru- ments“ attiecas gan uz tīkla elektroinstrumentiem (ar elektro- kabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabeļa). Drošība darba vietā Sekojiet, lai darba vieta būtu tīra un sakārtota. Nekārtī- gā darba vietā un sliktā apgaismojumā var viegli notikt ne- laimes gadījums. Pöörlemissuuna ümberlülitamine

Puurimisasendi valimine

Mehaaniline käiguvalik

Vöökonksu külgepanek/mahavõtmine

Värvilise klemmi külgepanek/mahavõtmine

Sisse-/väljalülitamine
