NAUDOJIMO INSTRUKCIJA GSR 10.8 VEC HX Professional BOSCH

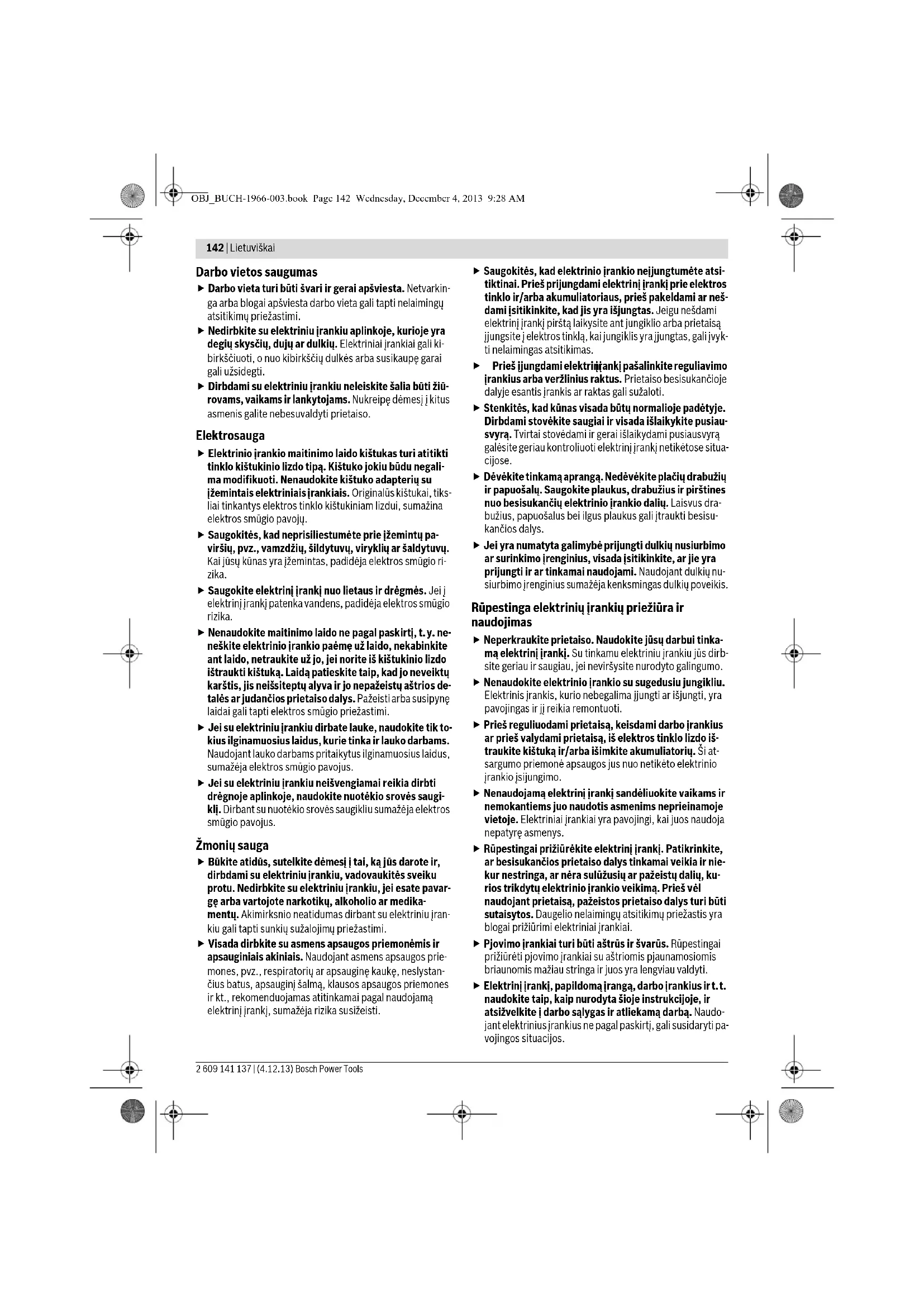

Piederumu izvēle – 163 Darbība un tās mērķis Attēls Lappuse OBJ_BUCH-1966-003.book Page 141 Wednesday, December 4, 2013 9:28 AM142 | Lietuviškai 2 609 141 137 | (4.12.13) Bosch Power Tools Darbo vietos saugumas Darbo vieta turi būti švari ir gerai apšviesta. Netvarkin- ga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali ki- birkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. Dirbdami su elektriniu įrankiu neleiskite šalia būti žiū- rovams, vaikams ir lankytojams. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso. Elektrosauga Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negali- ma modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalūs kištukai, tiks- liai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų. Saugokitės, kad neprisiliestumėte prie įžemintų pa- viršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio ri- zika. Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika. Nenaudokite maitinimo laido ne pagal paskirtį, t.y. ne- neškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios de- talės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi. Jei su elektriniu įrankiu dirbate lauke, naudokite tik to- kius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus. Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugi- klį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus. Žmonių sauga Būkite atidūs, sutelkite dėmesį į tai, ką jūs darote ir, dirbdami su elektriniu įrankiu, vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavar- gę arba vartojote narkotikų, alkoholio ar medika- mentų. Akimirksnio neatidumas dirbant su elektriniu įran- kiu gali tapti sunkių sužalojimų priežastimi. Visada dirbkite su asmens apsaugos priemonėmis ir apsauginiais akiniais. Naudojant asmens apsaugos prie- mones, pvz., respiratorių ar apsauginę kaukę, neslystan- čius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti. Saugokitės, kad elektrinio įrankio neįjungtumėte atsi- tiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir/arba akumuliatoriaus, prieš pakeldami ar neš- dami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali įvyk- ti nelaimingas atsitikimas. Prieš įjungdami elektrinį įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Prietaiso besisukančioje dalyje esantis įrankis ar raktas gali sužaloti. Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiau- svyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situa- cijose. Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių elektrinio įrankio dalių. Laisvus dra- bužius, papuošalus bei ilgus plaukus gali įtraukti besisu- kančios dalys. Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nu- siurbimo įrenginius sumažėja kenksmingas dulkių poveikis. Rūpestinga elektrinių įrankių priežiūra ir naudojimas Neperkraukite prietaiso. Naudokite jūsų darbui tinka- mą elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs dirb- site geriau ir saugiau, jei neviršysite nurodyto galingumo. Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti. Prieš reguliuodami prietaisą, keisdami darbo įrankius ar prieš valydami prietaisą, iš elektros tinklo lizdo iš- traukite kištuką ir/arba išimkite akumuliatorių. Ši at- sargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio įsijungimo. Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. Rūpestingai prižiūrėkite elektrinį įrankį. Patikrinkite, ar besisukančios prietaiso dalys tinkamai veikia ir nie- kur nestringa, ar nėra sulūžusių ar pažeistų dalių, ku- rios trikdytų elektrinio įrankio veikimą. Prieš vėl naudojant prietaisą, pažeistos prietaiso dalys turi būti sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai. Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti. Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t.t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudo- jant elektrinius įrankius ne pagal paskirtį, gali susidaryti pa- vojingos situacijos. OBJ_BUCH-1966-003.book Page 142 Wednesday, December 4, 2013 9:28 AMLietuviškai | 143 Bosch Power Tools 2 609 141 137 | (4.12.13) Rūpestinga akumuliatorinių įrankių priežiūra ir naudojimas Akumuliatoriui įkrauti naudokite tik tuos įkroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio ti- po akumuliatoriams skirtą įkroviklį, iškyla gaisro pavojus. Su elektriniu įrankiu galima naudoti tik jam skirtą aku- muliatorių. Naudojant kitokius akumuliatorius iškyla susižalojimo ir gaisro pavojus. Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso aku- muliatoriaus kontaktų. Užtrumpinus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą. Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis. Venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu, jei pateko į akis – nedelsdami kreipkitės į gydytoją. Akumuliato- riaus skystis gali sudirginti ar nudeginti odą. Aptarnavimas Elektrinį įrankį turi remontuoti tik kvalifikuoti specia- listai ir naudoti tik originalias atsargines dalis. Taip ga- lima garantuoti, jog elektrinis įrankis išliks saugus naudoti. Saugos nuorodos dirbantiems su gręžimo mašinomis ir gręžtuvais Naudokite su elektriniu įrankiu pateiktas papildomas rankenas. Nesuvaldžius elektrinio įrankio, galima susižeisti. Jei atliekate darbus, kurių metu darbo įrankis arba varžtas gali kliudyti paslėptus elektros laidus, tai elek- trinį įrankį laikykite už izoliuotų rankenų. Palietus laidą, kuriuo teka elektros srovė, metalinėse elektrinio įrankio dalyse gali atsirasti įtampa ir trenkti elektros smūgis. Prieš pradėdami darbą tinkamais ieškikliais patikrinki- te, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių. Jei abe- jojate, galite pasikviesti į pagalbą vietinius komunali- nių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujo- tiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį galima pridaryti daugybę nuostolių. Jei darbo įrankis įstringa, tuojau pat išjunkite elektrinį įrankį. Būkite pasirengę dideliam reakcijos momentui, kuris gali sukelti atgalin į smūgį. Darbo įrankis gali įstrig- ti, jei: – elektrinis įrankis yra pernelyg apkraunamas arba – jis yra perkreipiamas apdirbamame ruošinyje. Tvirtai laikykite elektrinį įrankį. Užveržiant ir atlaisvi- nant varžtus gali atsirasti trumpalaikis reakcijos momen- tas. Įtvirtinkite ruošinį. Tvirtinimo įranga arba spaustuvais įtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinį ranka. Prieš padėdami elektrinį įrankį būtinai jį išjunkite ir pa- laukite, kol jo besisukančios dalys visiškai sustos. Dar- bo įrankis gali užstrigti, tuomet kyla pavojus nesuvaldyti prietaiso. Neardykite akumuliatoriaus. Galimas trumpojo sujungi- mo pavojus. Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgo saulės spindulių poveikio, ugnies, vandens ir drėgmės. Iškyla sprogimo pavojus. Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garai. Išvėdinkite patalpą, o jei atsirado nega- lavimų, kreipkitės į gydytoją. Šie garai gali sudirginti kvė- pavimo takus. Akumuliatorių naudokite tik su jūsų Bosch elektriniu įrankiu. Tik taip apsaugosite akumuliatorių nuo pavojingos per didelės apkrovos. Aštrūs daiktai, pvz., vinys ar atsuktuvai, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti. Papildomos saugos ir darbo nuorodos Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių me- dienos, mineralų ir metalų dulkės gali būti kenksmin- gos sveikatai, sukelti alergines reakcijas, kvėpavimo takų ligas ir (arba) vėžį. Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams. – Pasirūpinkite geru darbo vietos vėdinimu. – Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru. Laikykitės jūsų šalyje galiojančių apdorojamoms medžia- goms taikomų taisyklių. Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega. Akumuliatorius pateikiamas iš dalies įkrautas. Kad akumuliatorius veiktų visa galia, prieš pirmąjį naudoji- mą akumuliatorių kroviklyje visiškai įkraukite. Prieš atliekant elektrinio įrankio aptarnavimo darbus (pvz., techninę priežiūrą, keičiant darbo įrankius ir t.t.), o taip pat jį transportuojant ir sandėliuojant, būti- na nustatyti sukimosi krypties perjungiklį į vidurinę pa- dėtį. Iškyla pavojus susižeisti netyčia nuspaudus įjungimo- išjungimo jungiklį ir elektriniam įrankiui ėmus veikti. Perskaitykite kroviklio naudojimo instrukciją. Į varžtą įremkite tik išjungtą elektrinį įrankį. Besisukan- tys darbo įrankiai gali nuslysti. Greičių perjungiklį stumkite tik tada, kai elektrinis įrankis neveikia. Greičių perjungiklį visada stumkite iki atramos. Priešin- gu atveju galite pažeisti elektrinį įrankį. Jei greičių perjungiklio nepavyksta perstumti iki atra- mos, truputį pasukite griebtuvą (GSR 10,8 V-EC). Akumuliatoriaus įkrovos indikatorių sudaro 3 žali šviesos diodai. Jis kelias sekundes rodo akumuliatoriaus įkrovos būklę, kai yra pusiau arba visiškai paspaustas įjungimo-iš- jungimo jungiklis. OBJ_BUCH-1966-003.book Page 143 Wednesday, December 4, 2013 9:28 AM144 | Lietuviškai 2 609 141 137 | (4.12.13) Bosch Power Tools Kad tausotumėte energiją, elektrinį įrankį įjunkite tik tada, kai naudosite. Simboliai Kad skaitydami suprastumėte naudojimo instrukciją, svarbu žinoti žemiau pateiktų simbolių reikšmę. Prašome įsiminti simbolius ir jų reikšmes. Teisingai interpretuodami simbolius, geriau ir saugiau naudositės elektriniu įrankiu. Tiekiamas komplektas Akumuliatorinis suktuvas. Akumuliatorius, darbo įrankis ir kiti pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos pro- gramoje. Elektrinio įrankio paskirtis Elektrinis įrankis skirtas varžtams įsukti ir išsukti, medienai, metalui, keramikai ir plastikui gręžti. Šio elektrinio įrankio šviesa skirta tiesioginei jo darbo sričiai apšviesti ir netinka buitinių patalpų apšvietimui. Šviesos diodai Talpa Dega nuolat 3 x žali ≥ 2/3 Dega nuolat 2 x žali ≥1/3 Dega nuolat 1 x žalias < 1/3 Mirksi 1 x žalias Atsarga Simbolis Reikšmė GSR 10,8 V-EC/GSR 10,8 V-EC HX: Akumuliatorinis suktuvas Pilkai pažymėta sritis: rankena (izoliuotas paviršius įrankiui laikyti) Gaminio numeris Perskaitykite visas saugos nuorodas ir reikalavimus Prieš pradėdami bet kokius elektrinio įrankio techninės priežiūros ar remonto darbus, išimkite iš jo akumuliatorių Dirbkite su klausos apsaugos priemonė- mis. Judėjimo kryptis Reakcijos jėgos kryptis Reversas Varžtai Gręžimas Mažas sūkių skaičius Didelis sūkių skaičius Įjungimas Išjungimas Akumuliatoriaus krovimo indikatorius U Nominalioji átampa

1 Tuščiosios eigos sūkių skaičius (1-asis greitis)

2 Tuščiosios eigos sūkių skaičius (2-asis greitis) M Maks. sukimo momentas pagal ISO 5393 Metalas Mediena Ø Maks gręžinio skersmuo Ø Maks. varžtų Ø Įrankių įtvaras Griebtuvo kumštelių praskėtimo ribos Svoris pagal „EPTA-Procedure 01/2003“ *Vertė priklauso nuo naudojamo akumu- liatoriaus

Garso slėgio lygis KPaklaida

Vibracijos bendroji vertė Simbolis Reikšmė OBJ_BUCH-1966-003.book Page 144 Wednesday, December 4, 2013 9:28 AMLietuviškai | 145 Bosch Power Tools 2 609 141 137 | (4.12.13) Techniniai duomenys Gaminio techniniai duomenys pateikti lentelėje, 157 psl. Atitikties deklaracija Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka toliau įvardytus standartus ir nor- minius dokumentus: EN 60745 pagal direktyvų 2009/125/EB (Reglamentas 1194/2012), 2011/65/ES, 2004/108/EB, 2006/42/EB reikalavimus. Techninė byla (2006/42/EB) laikoma: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Informacija apie triukšmą ir vibraciją Gaminio matavimų vertės pateiktos lentelėje, 157 psl. Triukšmo ir vibracijos bendrosios vertės (trijų krypčių atstoja- masis vektorius) nustatytos pagal EN 60745. Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 normoje standartizuotą matavimo metodą, ir jį galima naudoti elektriniams įrankiams palyginti. Jis skirtas vibracijos poveikiui laikinai įvertinti. Nurodytas vibracijos lygis atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis nau- dojamas kitokiai paskirčiai, su kitokia papildoma įranga arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laiko- tarpį gali žymiai padidėti. Norint tiksliai įvertinti vibracijos poveikį per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įver- tinus, vibracijos poveikis per visą darbo laiką žymiai sumažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite pa- pildomas apsaugos priemones, pvz.: elektrinių ir darbo įran- kių techninę priežiūrą, rankų šildymą, darbo eigos organizavi- mą. Montavimas ir naudojimas Akumuliatorius GSR 10,8 V-EC

leidžiamoji aplinkos temperatūra – įkraunant – įrankiui veikiant* – sandėliuojant

Akumuliatoriaus įdėjimas

Darbo įrankio tvirtinimas 3 158–159 Sukimosi krypties keitimas

Gręžimo padėties pasirinkimas

Mechaninis greičių perjungimas

Pakabinimo ant diržo kablio tvirtinimas ir nuėmimas

Suktuvo antgalių laikiklio montavimas/išmontavimas

Pakabinimo ant diržo kablio ir suktuvo antgalių laikiklio tvirtinimas ir nuėmimas

Spalvoto spaustuko tvirtinimas ir nuėmimas

Įjungimas arba išjungimas

Akumuliatoriaus įkrovos būklės tikrinimas

Papildomos įrangos pasirinkimas – 163 OBJ_BUCH-1966-003.book Page 145 Wednesday, December 4, 2013 9:28 AM146 | Lietuviškai 2 609 141 137 | (4.12.13) Bosch Power Tools Priežiūra ir valymas Reguliariai valykite elektrinį įrankį ir ventiliacines an- gas jo korpuse, tuomet galėsite dirbti kokybiškai ir sau- giai. Po kiekvieno naudojimo nuvalykite elektrinį įrankį, įrankių įtvarą ir elektrinio įrankio bei akumuliatoriaus ventiliacines angas. Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei at- sarginėmis dalimis. Detalius brėžinius ir informaciją apie at- sargines dalis rasite čia: www.bosch-pt.com Bosch naudotojų konsultavimo tarnybos specialistai mielai at- sakys į klausimus apie mūsų gaminius ir papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis būtina nuro- dyti dešimtženklį gaminio užsakymo numerį. Lietuva Bosch įrankių servisas Informacijos tarnyba: (037) 713350 ļrankių remontas: (037) 713352 Faksas: (037) 713354 El. paštas: service-pt@lv.bosch.com Transportavimas Kartu pateikiamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių įstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžia- ma be jokių apribojimų. Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transpor- tas, ekspedijavimo įmonė), būtina atsižvelgti į pakuotei ir žen- klinimui taikomus ypatingus reikalavimus. Būtina, kad ren- giant siuntą dalyvautų pavojingų krovinių gabenimo specialis- tas. Siųskite tik tokius akumuliatorius, kurių nepažeistas korpu- sas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių. Šalinimas Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami. Elektrinių įrankių, akumuliatorių bei baterijų nemeskite į buiti- nių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2012/19/ES, nau- doti nebetinkami elektriniai įrankiai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai bei baterijos turi būti surenkami atskirai ir perdirbami aplin- kai nekenksmingu būdu. Galimi pakeitimai. OBJ_BUCH-1966-003.book Page 146 Wednesday, December 4, 2013 9:28 AM | 147 Bosch Power Tools 2 609 141 137 | (4.12.13)
