MANUAL DE UTILIZADOR GSR 10.8 VEC HX Professional BOSCH

Selección de los accesorios opcionales – 163 OBJ_BUCH-1966-003.book Page 22 Wednesday, December 4, 2013 9:28 AMPortuguês | 23 Bosch Power Tools 2 609 141 137 | (4.12.13) España Robert Bosch Espana S.L.U. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid Para efectuar su pedido online de recambios o pedir la recogi- da para la reparación de su máquina, entre en la página www.herramientasbosch.net. Tel. Asesoramiento al cliente: 902 531 553 Fax: 902 531554 Venezuela Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 Tel.: (0212) 2074511 México Robert Bosch S. de R.L. de C.V. Circuito G. Gonzáles Camarena 333 Centro de Ciudad Santa Fe - 01210 - Mexico DF Tel. Interior: (01) 800 6271286 Tel. D.F.: 52843062 E-Mail: arturo.fernandez@mx.bosch.com Argentina Robert Bosch Argentina S.A. Av. Córdoba 5160 C1414BAW Ciudad Autónoma de Buenos Aires Atención al Cliente Tel.: (0810) 5552020 E-Mail: herramientas.bosch@ar.bosch.com Perú Robert Bosch S.A.C. Av. Primavera 781, Urb. Chacarilla, San Borja (Edificio Aldo) Buzón Postal Lima 41 - Lima Tel.: (01) 2190332 Chile Robert Bosch S.A. Calle San Eugênio, 40 Ñuñoa - Santiago Buzón Postal 7750000 Tel.: (02) 5203198 Transporte Los acumuladores de iones de litio incorporados están suje- tos a los requerimientos estipulados en la legislación sobre mercancías peligrosas. Los acumuladores pueden ser trans- portados por carretera por el usuario sin más imposiciones. En el envío por terceros (p. ej., transporte aéreo o por agencia de transportes) deberán considerarse las exigencias especia- les en cuanto a su embalaje e identificación. En este caso de- berá recurrirse a los servicios de un experto en mercancías peligrosas al preparar la pieza para su envío. Únicamente envíe acumuladores si su carcasa no está daña- da. Si los contactos no van protegidos cúbralos con cinta ad- hesiva y embale el acumulador de manera que éste no se pue- da mover dentro del embalaje. Observe también las prescripciones adicionales que pudieran existir al respecto en su país. Eliminación Las herramientas eléctricas, acumuladores, acceso- rios y embalajes deberán someterse a un proceso de recuperación que respete el medio ambiente. ¡No arroje las herramientas eléctricas, acumuladores o pilas a la basura! Sólo para los países de la UE: Las herramientas eléctricas inservibles, así como los acumuladores/pilas defectuosos o agotados deberán acumularse por sepa- rado para ser sometidos a un reciclaje eco- lógico tal como lo marcan las Directivas Eu- ropeas 2012/19/UE y 2006/66/CE, respectivamente. Los acumuladores/pilas agotados pueden entregarse direc- tamente a su distribuidor habitual de Bosch: España Servicio Central de Bosch Servilotec, S.L. Polig. Ind. II, 27 Cabanillas del Campo Tel.: +34 9 01 11 66 97 Reservado el derecho de modificación. Português Indicações gerais de advertência para ferramentas eléctricas Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves le- sões. Guarde bem todas as advertências e instruções para futu- ra referência. O termo “Ferramenta eléctrica” utilizado a seguir nas indica- ções de advertência, refere-se a ferramentas eléctricas ope- radas com corrente de rede (com cabo de rede) e a ferramen- tas eléctricas operadas com acumulador (sem cabo de rede). ATENÇÃO OBJ_BUCH-1966-003.book Page 23 Wednesday, December 4, 2013 9:28 AM24 | Português 2 609 141 137 | (4.12.13) Bosch Power Tools Segurança da área de trabalho Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficiente- mente iluminadas podem levar a acidentes. Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líqui- dos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores. Manter crianças e outras pessoas afastadas da ferra- menta eléctrica durante a utilização. No caso de distrac- ção é possível que perca o controlo sobre o aparelho. Segurança eléctrica A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico. Evitar que o corpo possa entrar em contacto com su- perfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a cho- que eléctrico, se o corpo estiver ligado à terra. Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. Não deverá utilizar o cabo para outras finalidades. Ja- mais utilizar o cabo para transportar a ferramenta eléc- trica, para pendurá-la, nem para puxar a ficha da toma- da. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um cho- que eléctrico. Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um cho- que eléctrico. Se não for possível evitar o funcionamento da ferra- menta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico. Segurança de pessoas Esteja atento, observe o que está a fazer e tenha pru- dência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fati- gado ou sob a influência de drogas, álcool ou medica- mentos. Um momento de descuido ao utilizar a ferramen- ta eléctrica, pode levar a lesões graves. Utilizar equipamento de protecção pessoal e sempre óculos de protecção. A utilização de equipamento de pro- tecção pessoal, como máscara de protecção contra pó, sa- patos de segurança antiderrapantes, capacete de segu- rança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desli- gada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. Remover ferramentas de ajuste ou chaves de boca an- tes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movi- mento pode levar a lesões. Evite uma posição anormal. Mantenha uma posição fir- me e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inespe- radas. Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de par- tes em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e uti- lizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. Utilização e manuseio cuidadoso de ferramentas eléctricas Não sobrecarregue o aparelho. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apro- priada na área de potência indicada. Não utilizar uma ferramenta eléctrica com um interrup- tor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser repa- rada. Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de se- gurança evita o arranque involuntário da ferramenta eléc- trica. Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não te- nham lido estas instruções, utilizem o aparelho. Ferra- mentas eléctricas são perigosas se forem utilizadas por pessoas inesperientes. Tratar a ferramenta eléctrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeita- mente e não emperram, e se há peças quebradas ou da- nificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramen- tas eléctricas. Manter as ferramentas de corte afiadas e limpas. Ferra- mentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e po- dem ser conduzidas com maior facilidade. OBJ_BUCH-1966-003.book Page 24 Wednesday, December 4, 2013 9:28 AMPortuguês | 25 Bosch Power Tools 2 609 141 137 | (4.12.13) Utilizar a ferramenta eléctrica, acessórios, ferramen- tas de aplicação, etc. conforme estas instruções. Con- siderar as condições de trabalho e a tarefa a ser execu- tada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situ- ações perigosas. Manuseio e utilização cuidadosos de ferramentas com acumuladores Só carregar acumuladores em carregadores recomen- dados pelo fabricante. Há perigo de incêndio se um car- regador apropriado para um certo tipo de acumuladores for utilizado para carregar acumuladores de outros tipos. Só utilizar ferramentas eléctricas com os acumulado- res apropriados. A utilização de outros acumuladores po- de levar a lesões e perigo de incêndio. Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou ou- tros pequenos objectos metálicos que possam causar um curto-circuito dos contactos. Um curto-circuito entre os contactos do acumulador pode ter como consequência queimaduras ou fogo. No caso de aplicação incorrecta pode vazar líquido do acumulador. Evitar o contacto. No caso de um contacto acidental, deverá enxaguar com água. Se o líquido en- trar em contacto com os olhos, também deverá consul- tar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras. Serviço Só permita que o seu aparelho seja reparado por pesso- al especializado e qualificado e só com peças de reposi- ção originais. Desta forma é assegurado o funcionamento seguro do aparelho. Indicações de segurança para berbequins e aparafusadoras Utilizar os punhos adicionais, se tiverem sido forneci- dos com a ferramenta eléctrica. A perda de controlo po- de provocar lesões. Segurar o aparelho pelas superfícies isoladas ao execu- tar trabalhos durante os quais a ferramenta de trabalho ou o parafuso possam atingir cabos eléctricos escondi- dos. O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque eléctrico. Utilizar detectores apropriados, para encontrar cabos es- condidos, ou consultar a companhia eléctrica local. O con- tacto com cabos eléctricos pode provocar incêndio e choques eléctricos. Danos em tubos de gás podem levar à explosão. A infiltração num cano de água provoca danos materiais. Desligar imediatamente a ferramenta eléctrica, caso a ferramenta de aplicação bloquear. Esteja atento para altos momentos de reacção que provoquem um contra- golpe. A ferramenta de trabalho é bloqueada quando: — a ferramenta eléctrica é sobrecarregada ou — se for emperrada na peça a ser trabalhada. Segurar a ferramenta eléctrica com firmeza. Ao apertar ou soltar parafusos podem ocorrer, por instantes, altos momentos de reacção. Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. Espere a ferramenta eléctrica parar completamente, antes de depositá-la. A ferramenta de aplicação pode em- perrar e levar à perda de controlo sobre a ferramenta eléc- trica. Não abrir o acumulador. Há risco de um curto-circuito. Proteger o acumulador contra calor, p. ex. tam- bém contra uma permanente radiação solar, fo- go, água e humidade. Há risco de explosão. Em caso de danos e de utilização incorrecta do acumu- lador, podem escapar vapores. Arejar bem o local de trabalho e consultar um médico se forem constatados quaisquer sintomas. É possível que os vapores irritem as vias respiratórias. Só utilizar o acumulador junto com a sua ferramenta eléctrica Bosch. Só assim é que o seu acumulador é pro- tegido contra perigosa sobrecarga. Os objectos afiados como, p. ex., pregos ou chaves de fendas, assim como o efeito de forças externas podem danificar a bateria. Podem causar um curto-circuito inter- no e a bateria pode ficar queimada, deitar fumo, explodir ou sobreaquecer. Indicações de segurança e de trabalho adicionais Pós de materiais, como por exemplo tintas que contêm chumbo, alguns tipos de madeira, minerais e metais podem ser nocivos à saúde e provocar reacções alérgi- cas, doenças das vias respiratórias e/ou a cancro. Mate- rial que contém asbesto só deve ser processado por pes- soal especializado. – Assegurar uma boa ventilação do local de trabalho. – É recomendável usar uma máscara de protecção respi- ratória com filtro da classe P2. Observe as directivas para os materiais a serem trabalha- dos, vigentes no seu país. Evite o acúmulo de pó no local de trabalho. Pós podem entrar levemente em ignição. O acumulador é fornecido parcialmente carregado. Pa- ra assegurar a completa potência do acumulador, o acumulador deverá ser carregado completamente no carregador antes da primeira utilização. Colocar o comutador do sentido de rotação na posição central antes de todos os trabalhos na ferramenta eléc- trica (p. ex. manutenção, troca de ferramenta etc.), as- sim como o para o transporte e arrecadação. Há perigo de lesões se o interruptor de ligar-desligar for accionado involuntariamente. OBJ_BUCH-1966-003.book Page 25 Wednesday, December 4, 2013 9:28 AM26 | Português 2 609 141 137 | (4.12.13) Bosch Power Tools Ler as instruções de serviço do carregador. A ferramenta eléctrica só deve ser colocada sobre o pa- rafuso quando estiver desligada. Ferramentas de traba- lho em rotação podem escorregar. Só accionar o selector de marcha com a ferramenta eléctrica parada. Sempre empurrar o selector de marcha até o fim. Caso contrário, é possível que a ferramenta eléctrica seja danifi- cada. Se não for possível empurrar o selector de marcha até ao fim, rode um pouco a bucha (GSR 10,8 V-EC). Com o interruptor de ligar-desligar semi-premido ou com- pletamente premido, a indicação do estado de carga do acumulador indica durante alguns segundos o estado de carga do acumulador e é composto de 3 LEDs verdes. Para poupar energia só deverá ligar a ferramenta eléctrica quando ela for utilizada. Símbolos Os símbolos a seguir são importantes para a leitura e para a compreensão destas instruções de serviço. Os símbolos e os seus significados devem ser memorizados. A interpretação correcta dos símbolos facilita a utilização segura e aprimora- da da ferramenta eléctrica. LED Capacidade Luz permanente 3 x verde ≥ 2/3 Luz permanente 2 x verde ≥1/3 Luz permanente 1 x verde < 1/3 Luz intermitente 1 x verde Reserva Símbolo Significado GSR 10,8 V-EC/GSR 10,8 V-EC HX: Aparafusadora sem fio área marcada de cinza: Punho (superfície isolada) N° do produto Ler todas as indicações de segurança e as instruções Retirar o acumulador antes de todos os trabalhos na ferramenta eléctrica Usar protecção auricular. Direcção do movimento Direcção da reacção Marcha à direita/à esquerda Parafusos Furar Pequeno n° de rotações Grande n° de rotações Ligar Desligar Indicação da carga do acumulador UTensão nominal

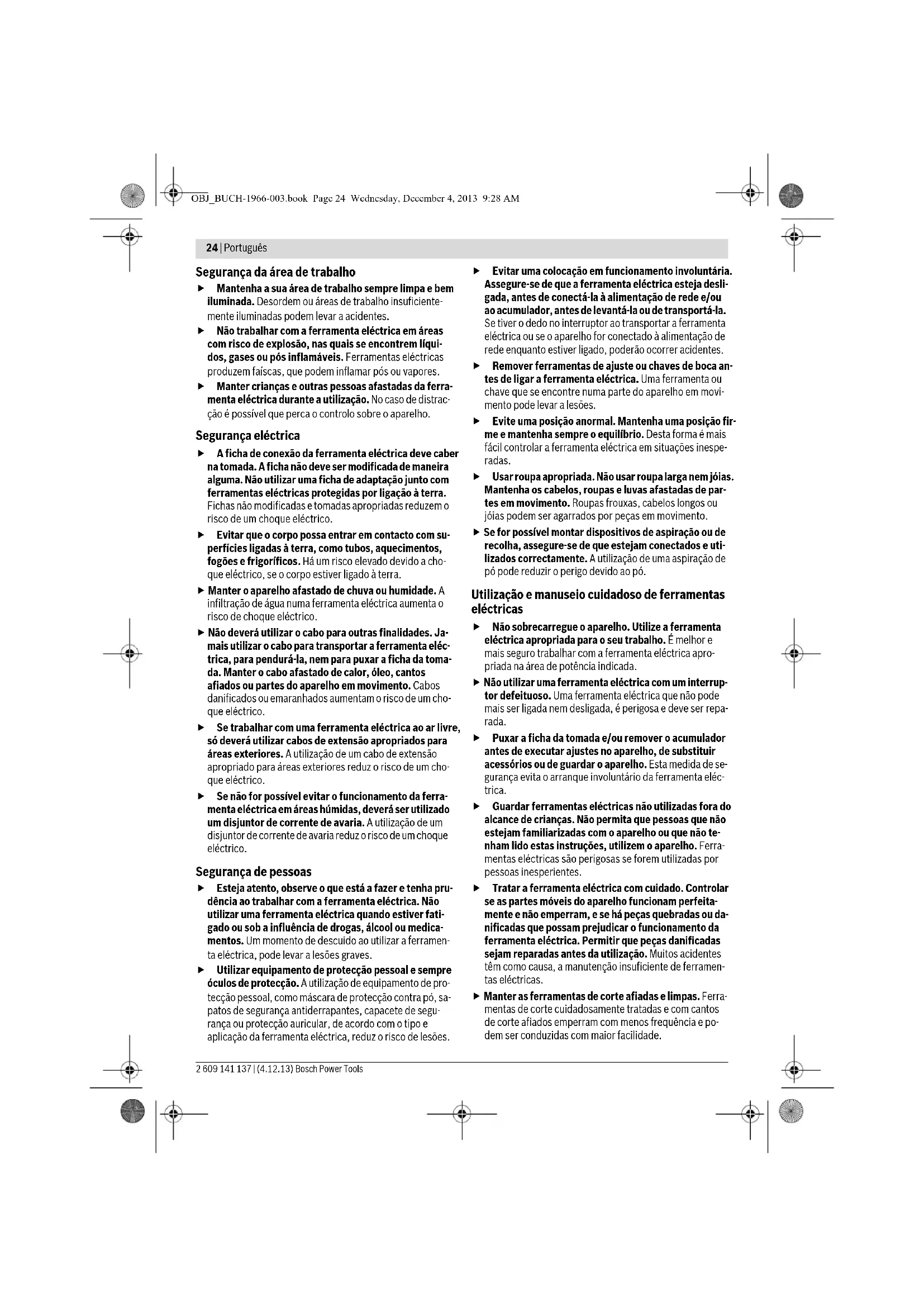

1 Número de rotações em vazio (1ª marcha)

2 Número de rotações em vazio (2ª marcha) M máx. binário conforme ISO 5393 Metal Madeira Ø Máx. diâmetro de perfuração Ø máx. Ø de aparafusamento Fixação da ferramenta Faixa de aperto do mandril Peso conforme EPTA-Procedure 01/2003

Nível da potência acústica

Nível de pressão acústica KIncerteza

Valor total de oscilações Símbolo Significado OBJ_BUCH-1966-003.book Page 26 Wednesday, December 4, 2013 9:28 AMPortuguês | 27 Bosch Power Tools 2 609 141 137 | (4.12.13) Volume de fornecimento Aparafusador sem fio. O acumulador, a ferramenta de trabalho e os outros acessó- rios ilustrados ou descritos não pertencem ao volume padrão de fornecimento. Todos os acessórios encontram-se no nosso programa de acessórios. Utilização conforme as disposições A ferramenta eléctrica é destinada para apertar e soltar para- fusos, assim como para furar em madeira, metal, cerâmica e plástico. A luz desta ferramenta eléctrica serve para iluminar a área de trabalho directa da ferramenta eléctrica e não é adequada pa- ra a iluminação ambiente no âmbito doméstico. Dados técnicos Os dados técnicos do produto encontram-se na tabela da pá- gina 157. Declaração de conformidade Declaramos, sob a nossa inteira responsabilidade, que o pro- duto descrito nos “Dados Técnicos” está em conformidade com as seguintes normas ou os seguintes documentos norma- tivos: EN 60745 de acordo com as disposições das directivas 2009/125/CE (regulamento de 1194/2012), 2011/65/EU, 2004/108/CE, 2006/42/CE. Processo técnico (2006/42/CE) em: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Informação sobre ruídos/vibrações Os valores de medição do produto encontram-se na tabela da página 157. Valores totais de vibração e ruído (soma dos vectores das três direcções) apurados conforme EN 60745. O nível de vibrações indicado nestas instruções foi medido de acordo com um processo de medição normalizado pela nor- ma EN 60745 e pode ser utilizado para a comparação de fer- ramentas eléctricas. Ele também é apropriado para uma ava- liação provisória da carga de vibrações. O nível de vibrações indicado representa as aplicações princi- pais da ferramenta eléctrica. Se, contudo, a ferramenta eléc- trica for utilizada para outras aplicações, com acessórios dife- rentes, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo de trabalho. Para uma estimação exacta da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo perío- do de trabalho. Além disso também deverão ser estipuladas medidas de se- gurança para proteger o operador contra o efeito de vibra- ções, como por exemplo: manutenção de ferramentas eléctri- cas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho. Montagem de funcionamento Acumulador GSR 10,8 V-EC

Montar a ferramenta de trabalho 3 158–159 Ajustar o sentido de rotação

Pré-seleccionar o binário

Seleccionar a posição de perfuração

Selecção mecânica de marcha

OBJ_BUCH-1966-003.book Page 27 Wednesday, December 4, 2013 9:28 AM28 | Italiano 2 609 141 137 | (4.12.13) Bosch Power Tools Manutenção e limpeza Manter a ferramenta eléctrica e as aberturas de venti- lação sempre limpas, para trabalhar bem e de forma se- gura. Após cada utilização, deverá limpar a ferramenta de trabalho, a fixação da ferramenta e as aberturas de ventilação da ferra- menta eléctrica, assim como as aberturas de ventilação do acumulador. Serviço pós-venda e consultoria de aplicação O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com A nossa equipa de consultoria de aplicação Bosch esclarecem com prazer todas as suas dúvidas a respeito da compra, apli- cação e ajuste dos produtos e acessórios. Para todas as questões e encomendas de peças sobressalen- tas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferra- menta eléctrica. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Para efectuar o seu pedido online de peças entre na página www.ferramentasbosch.com. Tel.: 21 8500000 Fax: 21 8511096 Brasil Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas Tel.: (0800) 7045446 www.bosch.com.br/contacto Transporte Os acumuladores de iões de lítio, contidos, estão sujeitos ao direito de materiais perigosos. Os acumuladores podem ser transportados na rua pelo utilizador, sem mais obrigações. Na expedição por terceiros (por ex.: transporte aéreo ou ex- pedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada. Só enviar acumuladores se a carcaça não estiver danificada. Colar contactos abertos e embalar o acumulador de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais directivas nacionais su- plementares. Eliminação As ferramentas eléctricas, os acessórios e as embala- gens devem ser enviados a uma reciclagem ecológica de matéria prima. Não deitar ferramentas eléctricas e acumuladores/pilhas no lixo doméstico! Apenas países da União Europeia: Conforme as Directivas Europeias 2012/19/UE relativa aos resíduos de ferra- mentas eléctricas europeias 2006/66/CE é necessário recolher separadamente os acu- muladores/as pilhas defeituosos ou gastos e conduzí-los a uma reciclagem ecológica. Sob reserva de alterações. Italiano Avvertenze generali di pericolo per elettroutensili Leggere tutte le avvertenze di pe- ricolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettri- che, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine «elettroutensile» utilizzato nelle avvertenze di peri- colo si riferisce ad utensili elettrici alimentati dalla rete (con li- nea di allacciamento) ed ad utensili elettrici alimentati a bat- teria (senza linea di allacciamento). Sicurezza della postazione di lavoro Tenere la postazione di lavoro sempre pulita e ben illu- minata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. Evitare d’impiegare l’elettroutensile in ambienti sog- getti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. Ligar e desligar
