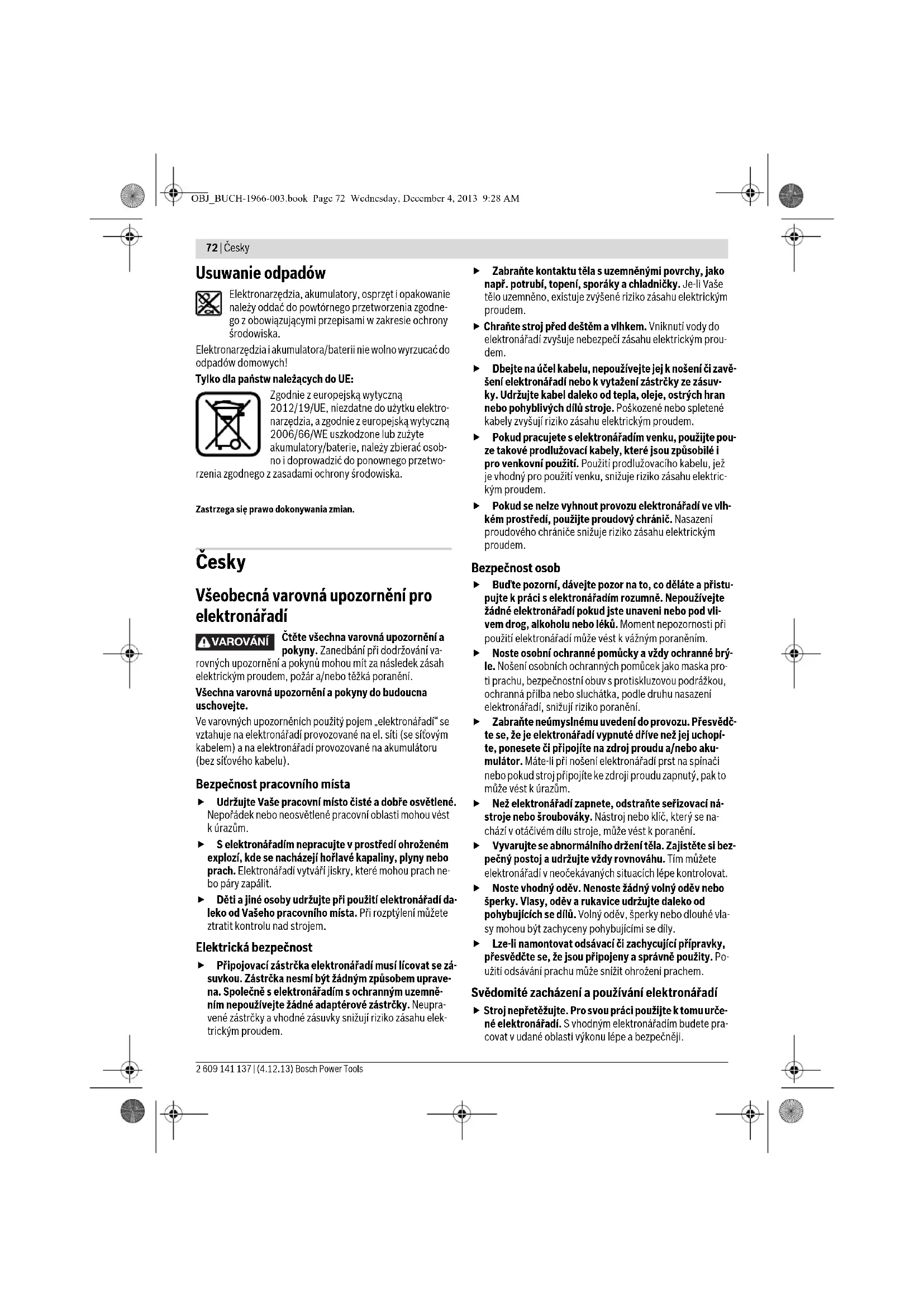

Wybór osprzętu – 163 OBJ_BUCH-1966-003.book Page 71 Wednesday, December 4, 2013 9:28 AM72 | Česky 2 609 141 137 | (4.12.13) Bosch Power Tools Usuwanie odpadów Elektronarzędzia, akumulatory, osprzęt i opakowanie należy oddać do powtórnego przetworzenia zgodne- go z obowiązującymi przepisami w zakresie ochrony środowiska. Elektronarzędzia i akumulatora/baterii nie wolno wyrzucać do odpadów domowych! Tylko dla państw należących do UE: Zgodnie z europejską wytyczną 2012/19/UE, niezdatne do użytku elektro- narzędzia, a zgodnie z europejską wytyczną 2006/66/WE uszkodzone lub zużyte akumulatory/baterie, należy zbierać osob- no i doprowadzić do ponownego przetwo- rzenia zgodnego z zasadami ochrony środowiska. Zastrzega się prawo dokonywania zmian. Česky Všeobecná varovná upozornění pro elektronářadí Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování va- rovných upozornění a pokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění. Všechna varovná upozornění a pokyny do budoucna uschovejte. Ve varovných upozorněních použitý pojem „elektronářadí“ se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu). Bezpečnost pracovního místa Udržujte Vaše pracovní místo čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. S elektronářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach ne- bo páry zapálit. Děti a jiné osoby udržujte při použití elektronářadí da- leko od Vašeho pracovního místa. Při rozptýlení můžete ztratit kontrolu nad strojem. Elektrická bezpečnost Připojovací zástrčka elektronářadí musí lícovat se zá- suvkou. Zástrčka nesmí být žádným způsobem uprave- na. Společně s elektronářadím s ochranným uzemně- ním nepoužívejte žádné adaptérové zástrčky. Neupra- vené zástrčky a vhodné zásuvky snižují riziko zásahu elek- trickým proudem. Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem. Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektronářadí zvyšuje nebezpečí zásahu elektrickým prou- dem. Dbejte na účel kabelu, nepoužívejte jej k nošení či zavě- šení elektronářadí nebo k vytažení zástrčky ze zásuv- ky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem. Pokud pracujete s elektronářadím venku, použijte pou- ze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektric- kým proudem. Pokud se nelze vyhnout provozu elektronářadí ve vlh- kém prostředí, použijte proudový chránič. Nasazení proudového chrániče snižuje riziko zásahu elektrickým proudem. Bezpečnost osob Buďte pozorní, dávejte pozor na to, co děláte a přistu- pujte k práci s elektronářadím rozumně. Nepoužívejte žádné elektronářadí pokud jste unaveni nebo pod vli- vem drog, alkoholu nebo léků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním. Noste osobní ochranné pomůcky a vždy ochranné brý- le. Nošení osobních ochranných pomůcek jako maska pro- ti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektronářadí, snižují riziko poranění. Zabraňte neúmyslnému uvedení do provozu. Přesvědč- te se, že je elektronářadí vypnuté dříve než jej uchopí- te, ponesete či připojíte na zdroj proudu a/nebo aku- mulátor. Máte-li při nošení elektronářadí prst na spínači nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům. Než elektronářadí zapnete, odstraňte seřizovací ná- stroje nebo šroubováky. Nástroj nebo klíč, který se na- chází v otáčivém dílu stroje, může vést k poranění. Vyvarujte se abnormálního držení těla. Zajistěte si bez- pečný postoj a udržujte vždy rovnováhu. Tím můžete elektronářadí v neočekávaných situacích lépe kontrolovat. Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vla- sy mohou být zachyceny pohybujícími se díly. Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Po- užití odsávání prachu může snížit ohrožení prachem. Svědomité zacházení a používání elektronářadí Stroj nepřetěžujte. Pro svou práci použijte k tomu urče- né elektronářadí. S vhodným elektronářadím budete pra- covat v udané oblasti výkonu lépe a bezpečněji. VAROVÁNÍ OBJ_BUCH-1966-003.book Page 72 Wednesday, December 4, 2013 9:28 AMČesky | 73 Bosch Power Tools 2 609 141 137 | (4.12.13) Nepoužívejte žádné elektronářadí, jehož spínač je vad- ný. Elektronářadí, které nelze zapnout či vypnout je nebez- pečné a musí se opravit. Než provedete seřízení stroje, výměnu dílů příslušen- ství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektronářadí. Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektroná- řadí je nebezpečné, je-li používáno nezkušenými osobami. Pečujte o elektronářadí svědomitě. Zkontrolujte, zda pohyblivé díly stroje bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je ome- zena funkce elektronářadí. Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektronářadí. Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřova- né řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lehčeji vést. Používejte elektronářadí, příslušenství, nasazovací ná- stroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elek- tronářadí pro jiné než určující použití může vést k nebez- pečným situacím. Svědomité zacházení a používání akumulátor- ového nářadí Akumulátory nabíjejte pouze v nabíječce, která je do- poručena výrobcem. Pro nabíječku, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je-li používána s jinými akumulátory. Do elektronářadí používejte pouze k tomu určené aku- mulátory. Použití jiných akumulátorů může vést k poraně- ním a požárům. Nepoužívaný akumulátor uchovávejte mimo kancelář- ské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit pře- mostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek opáleniny nebo požár. Při špatném použití může z akumulátoru vytéci kapali- na. Zabraňte kontaktu s ní. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte navíc i lékaře. Vytékající akumulátorová kapali- na může způsobit podráždění pokožky nebo popáleniny. Servis Nechte Vaše elektronářadí opravit pouze kvalifikova- ným odborným personálem a pouze s originálními ná- hradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována. Bezpečnostní předpisy pro vrtačky a šroubováky Používejte přídavné rukojeti dodávané s elektronářa- dím. Ztráta kontroly může vést ke zraněním. Pokud provádíte práce, při nichž může nasazovací ná- stroj nebo šroub zasáhnout skrytá elektrická vedení, pak stroj držte na na izolovaných plochách rukojeti. Kontakt s elektrickým vedením pod napětím může uvést napětí i na kovové díly stroje a vést k zásahu elektrickým proudem. Použijte vhodná hledací zařízení k vyhledání skrytých rozvodných vedení nebo přizvěte místní dodavatel- skou společnost. Kontakt s elektrickým vedením může vést k požáru a elektrickému úderu. Poškození plynového vedení může vést k explozi. Proniknutí do vodovodního po- trubí způsobí věcné škody. Elektronářadí okamžitě vypněte, pokud se nasazovací nástroj zablokuje. Buďte připraveni na vysoké reakční momenty, které způsobují zpětný ráz. Nasazovací ná- stroj se zablokuje když: – je elektronářadí přetížené nebo – se v opracovávaném obrobku vzpříčí. Držte elektronářadí pevně. Při utahování a povolování šroubů se mohou krátkodobě vyskytovat vysoké reakční momenty. Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je držen bezpečněji než Vaší rukou. Než jej odložíte, počkejte až se elektronářadí zastaví. Nasazovací nástroj se může vzpříčit a vést ke ztrátě kontro- ly nad elektronářadím. Neotvírejte akumulátor. Existuje nebezpečí zkratu. Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, vodou a vlhkostí. Existuje nebezpečí výbuchu. Při poškození a nesprávném použití akumulátoru mo- hou vystupovat páry. Přivádějte čerstvý vzduch a při potížích vyhledejte lékaře. Páry mohou dráždit dýchací cesty. Používejte akumulátor pouze ve spojení s Vaším elek- tronářadím Bosch. Jen tak bude akumulátor chráněn před nebezpečným přetížením. Špičatými předměty, jako např. hřebíky nebo šroubo- váky, nebo působením vnější síly může dojít k poškoze- ní akumulátoru. Uvnitř může dojít ke zkratu aakumulátor může začít hořet, může z něj unikat kouř, může vybouch- nout nebo se přehřát. Další bezpečnostní a pracovní upozornění Prach materiálů jako jsou nátěry s obsahem olova, ně- které druhy dřeva, nerostů a kovů mohou být zdraví škodlivé a mohou vést k alergickým reakcím, onemoc- něním dýchacích cest a/nebo k rakovině. Materiál s ob- sahem azbestu smějí opracovávat jen specialisté. – Pečujte o dobré větrání pracovního prostoru. – Je doporučeno nosit ochrannou dýchací masku s tří- dou filtru P2. OBJ_BUCH-1966-003.book Page 73 Wednesday, December 4, 2013 9:28 AM74 | Česky 2 609 141 137 | (4.12.13) Bosch Power Tools Dbejte ve Vaší zemi platných předpisů pro opracovávané materiály. Vyvarujte se usazenin prachu na pracovišti. Prach se může lehce vznítit. Akumulátor se expeduje částečně nabitý. Pro zajištění plného výkonu akumulátoru jej před prvním nasazením úplně v nabíječce nabijte. Před každou prací na elektronářadí (např. údržba, vý- měna nástroje apod.) a též při jeho přepravě a uložení dejte přepínač směru otáčení do střední polohy. Při ne- úmyslném stlačení spínače existuje nebezpečí poranění. Čtěte návod k obsluze nabíječky. Na šroub nasaďte pouze vypnuté elektronářadí. Otáče- jící se nasazovací nástroje mohou sklouznout. Přepínač volby převodu ovládejte pouze za stavu klidu elektronářadí. Přepínač volby převodu posuňte vždy až na doraz. Elek- tronářadí se jinak může poškodit. Pokud nelze přepínač volby převodu posunout až na do- raz, pootočte trochu sklíčidlo (GSR 10,8 V-EC). Ukazatel stavu nabití akumulátoru ukáže při napůl nebo zcela stlačeném spínači na několik sekund stav nabití aku- mulátoru a sestává ze 3 zelených LED. Aby se šetřila energie, zapínejte elektronářadí jen pokud jej používáte. Symboly Následující symboly mají význam pro čtení a pochopení návo- du k provozu. Zapamatujte si symboly a jejich význam. Správ- ná interpretace symbolů Vám pomůže elektronářadí lépe a bezpečněji používat. LED Kapacita trvalé světlo 3 x zelené ≥ 2/3 trvalé světlo 2 x zelené ≥1/3 trvalé světlo 1 x zelené < 1/3 blikající světlo 1 x zelené rezerva Symbol Význam GSR 10,8 V-EC/GSR 10,8 V-EC HX: Akumulátorový šroubovák šedě označená oblast: rukojeť (izolovaný povrch rukojeti) Objednací číslo Čtěte všechna bezpečnostní upozornění a pokyny Před každou prací na elektronářadí odejměte akumulátor Noste ochranu sluchu. Směr pohybu Směr reakce Chod vpravo/vlevo Šrouby Vrtání Nízký počet otáček Vysoký počet otáček Zapnutí Vypnutí Ukazatel nabíjení akumulátoru U Jmenovité napětí

1 Počet otáček při běhu naprázdno (1. stupeň)

2 Počet otáček při běhu naprázdno (2. stupeň) M Max. krouticí moment podle ISO 5393 Kov Dřevo ØVrtací průměr max. Ømax. průměr šroubu Nástrojový držák Rozsah upnutí vrtacího sklíčidla Hmotnost podle EPTA-Procedure 01/2003 Symbol Význam OBJ_BUCH-1966-003.book Page 74 Wednesday, December 4, 2013 9:28 AMČesky | 75 Bosch Power Tools 2 609 141 137 | (4.12.13) Obsah dodávky Akumulátorový šroubovák. Akumulátor, nasazovací nástroj a další vyobrazené nebo po- psané příslušenství nepatří ke standardnímu obsahu dodáv- ky. Kompletní příslušenství naleznete v našem programu příslu- šenství. Určené použití Elektronářadí je určeno k zašroubování a povolování šroubů a též k vrtání do dřeva, kovu, keramiky a umělé hmoty. Světlo tohoto elektronářadí je určené k osvětlení bezpro- střední pracovní oblasti elektronářadí a není vhodné pro osvětlení prostoru v domácnosti. Technická data Technická data výrobku jsou uvedena v tabulce na straně 157. Prohlášení o shodě Na výhradní zodpovědnost prohlašujeme, že výrobek popsa- ný v části „Technická data“ odpovídá následujícím normám nebo normativním dokumentům: EN 60745 podle ustanove- ní směrnice 2009/125/ES (nařízení 1194/2012), 2011/65/EU, 2004/108/ES, 2006/42/ES. Technická dokumentace (2006/42/ES) u: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Informace o hluku a vibracích Naměřené hodnoty výrobku jsou uvedeny v tabulce na straně 157. Hodnoty hluku a celkové hodnoty vibrací (vektorový součet tří os) zjištěny podle EN 60745. V těchto pokynech uvedená úroveň vibrací byla změřena podle měřicích metod normovaných v EN 60745 a může být použita pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi. Uvedená úroveň vibrací reprezentuje hlavní použití elektroná- řadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s odlišným příslušenstvím, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To mů- že zatíženi vibracemi po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, v nichž je nářadí vypnuté nebo sice běží, ale fakticky se nepoužívá. To může zatíženi vibracemi po celou pracovní do- bu zřetelně zredukovat. Stanovte dodatečná bezpečnostní opatření k ochraně obslu- hy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů. Montáž a provoz

• Hodnota závislá na použitém akumuláto- rovém bloku

Hladina akustického tlaku KNepřesnost

Povolená teplota prostředí – při nabíjení – při provozu* – při skladování

• Omezený výkon při teplotách <0 °C Symbol Význam Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Cíl počínání Obrázek Strana Odejmutí akumulátoru

Nasazení akumulátoru

Montáž nasazovacího nástroje 3 158–159 Nastavení směru otáčení

Předvolba kroutícího momentu

Mechanická volba převodu

Montáž/demontáž háku na opasek

OBJ_BUCH-1966-003.book Page 75 Wednesday, December 4, 2013 9:28 AM76 | Slovensky 2 609 141 137 | (4.12.13) Bosch Power Tools Údržba a čištění Udržujte elektronářadí a větrací otvory čisté, abyste pracovali dobře a bezpečně. Po každém použití očistěte nasazovací nástroj, upnutí nástro- je a větrací otvory elektronářadí a též větrací otvory akumulá- toru. Zákaznická a poradenská služba Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Va- šeho výrobku a též k náhradním dílům. Technické výkresy a in- formace k náhradním dílům naleznete i na: www.bosch-pt.com Tým poradenské služby Bosch Vám rád pomůže při otázkách k našim výrobkům a jejich příslušenství. Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku elektronářadí. Czech Republic Robert Bosch odbytová s.r.o. Bosch Service Center PT K Vápence 1621/16 692 01 Mikulov Na www.bosch-pt.cz si můžete objednat oprava Vašeho stro- je online. Tel.: 519 305700 Fax: 519 305705 E-Mail: servis.naradi@cz.bosch.com www.bosch.cz Přeprava Obsažené lithium-iontové akumulátory podléhají požadav- kům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici. Při zasílání prostřednictvím třetí osoby (např.: letecká pře- prava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbyt- ně přizván expert na nebezpečné náklady. Akumulátory zasílejte pouze tehdy, pokud je těleso nepoško- zené. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dbejte prosím i případných navazujících národních předpisů. Zpracování odpadů Elektronářadí, akumulátory, příslušenství a obaly mají být dodány k opětovnému zhodnocení nepoškozují- címu životní prostředí. Elektronářadí a akumulátory/baterie neodhazujte do domov- ního odpadu! Pouze pro země EU: Podle evropské směrnice 2012/19/EU mu- sí být neupotřebitelné elektronářadí a podle evropské směrnice 2006/66/ES vadné ne- bo opotřebované akumulátory/baterie ro- zebrané shromážděny a dodány k opětov- nému zhodnocení nepoškozujícímu životní prostředí. Změny vyhrazeny. Slovensky Všeobecné výstražné upozornenia a bezpečnostné pokyny Prečítajte si všetky Výstražné upozorne- nia a bezpečnostné pokyny. Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobiť požiar a/alebo ťažké poranenie. Tieto Výstražné upozornenia a bezpečnostné pokyny sta- rostlivo uschovajte na budúce použitie. Pojem „ručné elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na ručné elektrické náradie napájané zo sie- te (s prívodnou šnúrou) a na ručné elektrické náradie napája- né akumulátorovou batériou (bez prívodnej šnúry). Bezpečnosť na pracovisku Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy. Týmto náradím nepracujte v prostredí ohrozenom vý- buchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné elektrické náradie vy- tvára iskry, ktoré by mohli prach alebo pary zapáliť. Montáž/demontáž držáku bitů

Montáž/demontáž háku na opasek a držáku bitů
