| Značka | Bosch |
| Model | PSR 1800 LI2 |
| Typ výrobku | Akumulátorová vrtačka-šroubovák |
| Jmenovité napětí | 18 V |
| Volnoběžné otáčky (1. rychlost) | 0-400 min⁻¹ |
| Volnoběžné otáčky (2. rychlost) | 0-1350 min⁻¹ |
| Maximální utahovací moment (tvrdý/měkký) | 38,5 / 18,5 Nm |
| Max. průměr vrtání (ocel) | 10 mm |
| Max. průměr vrtání (dřevo) | 30 mm |
| Rozsah upínání sklíčidla | 1-10 mm |
| Max. průměr šroubování | 8 mm |
| Hmotnost (dle EPTA) | 1,5 kg |
| Napájení | Lithium-iontový akumulátor 18 V (doporučeno PBA 18V...W-.) |
| Doporučená nabíječka | AL 18... (kromě AL 1814/1820/1860 CV) |
| Doporučená teplota nabíjení | 0 až +35 °C |
| Provozní teplota | -20 až +50 °C |
| Hlavní funkce | Vrtání do dřeva, kovu, keramiky, plastu; šroubování a povolování šroubů |
| Mechanické rychlosti | 2 rychlosti (I: nízká, II: vysoká) |
| Předvolba utahovacího momentu | 20 poloh + vrtání |
| Osvětlení | Integrovaná LED |
| Ukazatel stavu akumulátoru | 3 zelené LED |
| Ochrana | Elektronická ochrana článků (ECP), automatické vypnutí při vybití |
| Bezpečnost | Blokování vřetene pro výměnu příslušenství, izolované úchopové plochy |
| Údržba a čištění | Po každém použití vyčistěte ventilační otvory a příslušenství |
| Náhradní díly | K dispozici na www.bosch-pt.com |
| Poprodejní servis | Francie: 09 70 82 12 99, sav.outillage-electroportatif@fr.bosch.com |
| Záruka | Viz podmínky Bosch |
Často kladené otázky - PSR 1800 LI2 BOSCH
Dotazy uživatelů ohledně PSR 1800 LI2 BOSCH
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vrtačka ve formátu PDF zdarma! Najděte svůj návod PSR 1800 LI2 - BOSCH a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. PSR 1800 LI2 značky BOSCH.
NÁVOD K OBSLUZE PSR 1800 LI2 BOSCH

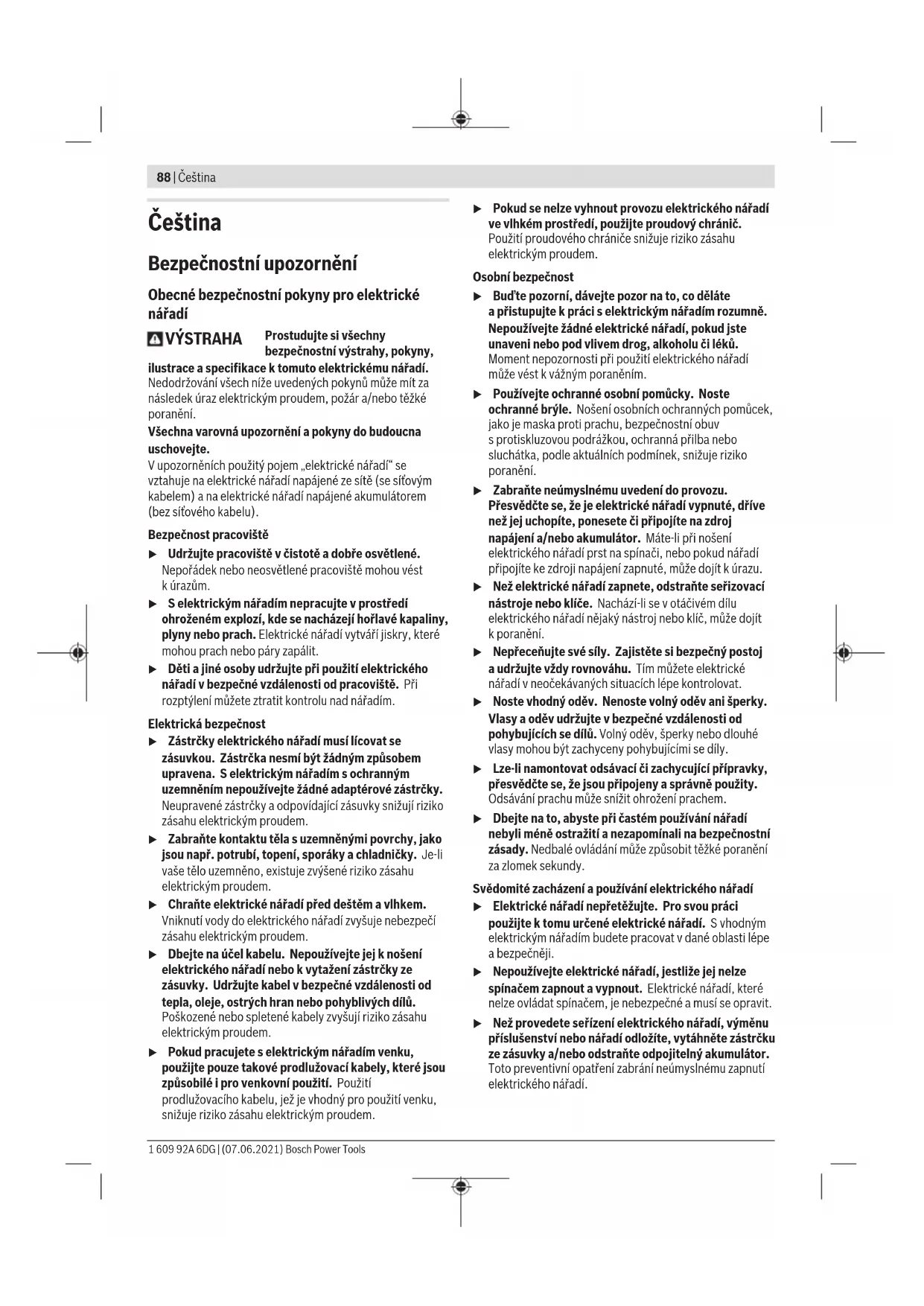

cs Původní návod k použivání
Bezpečnostní upozornění
Obecné bezpečnostní pokyny pro elektrické nářadí
VÝSTRAHA
Prostudujte si všechny bezpečnostní výstrahy, pokyny,
ilustrace a specifikace k tomuto elektrickému nářadí. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.
Všechna varovná upozornění a pokyny do budoucna uschovejte.
V upozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).
Bezpečnost pracoviště
▶ Udržujte pracoviště v čistotě a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést k úrazům.
▶ S elektrickým nářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit.
Děti a jiné osoby udržujte při použití elektrického nářadí v bezpečné vzdálenosti od pracoviště. Při rozptýlení můžete ztratit kontrolu nad nářadím.
Elektrická bezpečnost
Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. S elektrickým nářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a odpovídající zásuvky snižují riziko zásahu elektrickým proudem.
Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou např. potrubí, topení, sporáky a chladničky. Je-li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.
▶ Chraňte elektrické nářadí před deštěm a vlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem.
Dbejte na účel kabelu. Nepoužívejte jej k nošení elektrického nářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem.
▶ Pokud pracujete s elektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem.
▶ Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko zásahu elektrickým proudem.
Osobní bezpečnost
▶ Bud'te pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků. Moment nepozornosti při použití elektrického nářadí může vést k vážným poraněním.
Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění.
Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj napájení a/nebo akumulátor. Máte-li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít k úrazu.
Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se v otáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít k poranění.
▶ Nepřeceňujte své síly. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektrické nářadí v neočekávaných situacích lépe kontrolovat.
Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy a oděv udržujte v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Odsávání prachu může snížit ohrožení prachem.
Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.
Svědomité zacházení a používání elektrického nářadí
Elektrické nářadí nepřetěžujte. Pro svou práci použijte k tomu určené elektrické nářadí. S vhodným elektrickým nářadím budete pracovat v dané oblasti lépe a bezpečněji.
▶ Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout a vypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí se opravit.
Než provedete seřízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí.
Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které s ním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je-li používáno nezkušenými osobami.
Pečujte o elektrické nářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrické nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí.
- Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované Řezné nástroje s ostrými Řeznými hranami se méně vzpříčují a dají se snáze vést.
Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést k nebezpečným situacím.
Udržujte rukojeti a úchopové plochy suché, čisté a bez oleje a maziva. Kluzké rukojeti a úchopové plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.
Použití a péče o akumulátorové nářadí
Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je-li používána s jinými akumulátory.
▶ Do elektrického nářadí používejte pouze k tomu určené akumulátory. Použití jiných akumulátorů může vést k poranění či požáru.
Nepoužívaný akumulátor uchovávejte v bezpečné vzdálenosti od kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.
Při nesprávném použití může z akumulátoru vytéci kapalina. Nedotýkejte se jí. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte lékaře. Kapalina vytékající z akumulátoru může způsobit podráždění pokožky nebo popáleniny.
Nepoužívejte akumulátor nebo nářadí, které je poškozené či upravené. Poškozené nebo upravené akumulátory se mohou chovat nepředvídaně a způsobit požár, výbuch či poranění.
▶ Nevystavujte akumulátor nebo nářadí ohni či nadměrné teplotě. Vystavení ohni nebo teplotě nad 130 °C může způsobit výbuch.
▶ Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor nebo nářadí mimo teplotní rozsah uvedený v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může poškodit akumulátor a zvýšit riziko požáru.
Servis
▶ Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována.
Nikdy neprovádějte servis poškozených akumulátorů. Servis akumulátorů by měl provádět pouze výrobce nebo autorizovaná opravna.
Bezpečnostní pokyny pro vrtací šroubováky
Bezpečnostní pokyny pro všechny operace
▶ Provádíte-li operaci, při které se může obráběcí příslušenství nebo spojovací prvky dostat do kontaktu se skrytou elektroinstalací, držte elektrické nářadí za izolované uchopovací plochy. Obráběcí příslušenství nebo spojovací materiál, které se dostane do kontaktu s vodičem pod napětím, může svými nechráněnými kovovými částmi vést elektrický proud a způsobit úraz obsluhy.
Bezpečností pokyny pro použití dlouhých vrtáků
Nikdy nepracujte při rychlosti vyšší, než je maximální jmenovitá rychlost vrtáku. Při vyšších rychlostech může dojít k ohnutí vrtáku, který se otáčí volně bez kontaktu s obrobkem, a k následnému zranění.
Vždy začinejte vrtat při nižších rychlostech a hrot vrtáku držte v kontaktu s obrobkem. Při vyšších rychlostech může dojít k ohnutí vrtáku, který se otáčí volně bez kontaktu s obrobkem, a k následnému zranění.
- Tlak vyvíjejte pouze v rovině s vrtákem a používejte přiměřenou sílu. Může dojít k ohnutí vrtáku a jeho zlomení nebo ke ztrátě kontroly a k následnému zranění.
Dodatečné bezpečnostní pokyny
Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je upevněný bezpečněji, než kdybyste ho drželi v ruce.
▶ Než elektronářadí odložíte, počkejte, dokud se nezastaví. Nasazovací nástroj se může vzpříčit a vést ke ztrátě kontroly nad elektronářadím.
Když se nástroj zablokuje, elektronářadí ihned vypněte. Bud'te připraveni na velké reakční momenty, které způsobují zpětný ráz. Nástroj se zablokuje, když je elektrické nářadí přetížené nebo když se vzpríčí v obráběném materiálu.
Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a zásahu elektrickým proudem. Poškození vedení plynu může vést k výbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody.
Elektronářadí držte pevně. Při utahování a povolování šroubů mohou vzniknout vysoké reakční momenty.
Při poškození a nesprávném použití akumulátoru mohou unikat výpary. Akumulátor může začít hořet nebo může vybouchnout. Zajistěte přívod čerstvého
90 | Čeština
vzduchu a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty.
▶ Neotvírejte akumulátor. Hrozí nebezpečí zkratu.
▶ Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát.
- Akumulátor používejte pouze v produktech výrobce. Jen tak bude akumulátor chráněný před nebezpečným přetížením.
Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, nečistotami, vodou a vlhkostí. Hrozí nebezpečí výbuchu a zkratu.
Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržování bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.
Řid'te se obrázky v přední části návodu k obsluze.
Použití v souladu s určeným účelem
Elektrické nářadí je určené k zašroubovávání a povolování šroubů a dále pro vrtání do dřeva, keramiky a plastu.
Zobrazené součásti
Číslování zobrazených součástí se vztahuje na zobrazení elektronářadí na stránce s obrázky.
(1) Upínání nástroje
(2) Rychloupínací sklíčidlo
(3) Nastavovací kroužek předvolby krouticího momentu
(4) Volič stupňů
(5) Ukazatel směru otáčení pro chod vpravo
(6) Ukazatel směru otáčení pro chod vlevo
(7) Odjišťovací tlačítko akumulátoru ^a)
(8) Akumulátor ^a)
(9) Světlo
(10) Ukazatel stavu nabití akumulátoru
(11) Přepínač směru otáčení
(12) Vypínač
(13) Rukojeť (izolovaná plocha rukojeti)
(14) Univerzální držák bitů ^a)
(15) Šroubovací bit ^4
a) Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.
Technické údaje
| Akumulátorový vrtacíšroubovák | PSR 1440 LI-2 PSR 1800 LI-2 PSR 1810 LI-2 PSR 1820 LI-2 PSR 180 LI-8 | |||||
| Číslo zboží | 3 603 JA3 0.. 3 603 JA3 1.. 3 603 JA3 1.. 3 603 JA3 1.. | |||||
| Jmenovité napětí V= 14,4 18 18 18 18 | ||||||
| Otáčky naprázdno ^A) | ||||||
| - 1. stupeň ot/ | min | 0-400 0-400 0-400 0-400 0-400 | ||||
| - 2. stupeň ot/ | 0-1 350 0-1 350 0-1 350 0-1 350 0-1 350 | |||||
| min | ||||||
| Max. kroutící moment tuhý/měkký šroubový spoj podle ISO 5393 ^A) | Nm 34/17 38,5/18,5 38,5/18,5 38,5/18,5 38,5/18,5 | |||||
| Max. ∅ vrtání | ||||||
| - ocel mm 10 10 10 10 10 | ||||||
| - dřevo mm 25 30 30 30 30 | ||||||
| Rozsah upnutí sklíčidla | mm | 1-10 | 1-10 | 1-10 | 1-10 | 1-10 |
| Max. ∅ šroubů | mm | 8 | 8 | 8 | 8 | 8 |
| Hmotnost podle EPTA-Procedure 01:2014 ^B) | kg | 1,2 | 1,5 | 1,5 | 1,5 | 1,5 |
| Doporučená teplota prostředí při nabíjení | °C | 0 až +35 | 0 až +35 | 0 až +35 | 0 až +35 | 0 až +35 |
| Akumulátorový vrtacíšroubovák | PSR 1440 LI-2 PSR 1800 LI-2 PSR 1810 LI-2 PSR 1820 LI-2 PSR 180 LI-8 |
| Dovolená teplota prostředí připrovozu ^C) a při skladování | °C -20 až +50 -20 až +50 -20 až +50 -20 až +50 -20 až +50 |
| Doporučené akumulátory PBA 14,4V...W-. PBA 18V...W-. PBA 18V...W-. PBA 18V...W-. PBA 18V...W-. | |
| Doporučené nabíječky ^D) | AL 18... AL 18... AL 18... AL 18... AL 18... |
A) Měřeno při 20–25 °C s akumulátorem PBA 18V 1.5Ah
B) V závislosti na použitém akumulátoru
C) Omezený výkon při teplotách <0 °C
D) Následující nabíječky nejsou s akumulátorem PBA kompatibilní: AL 1814 CV, AL 1820 CV, AL 1860 CV
Informace o hluku a vibracích
Hodnoty hlučnosti zjištěné podle EN 62841-2-1.
Hladina akustického tlaku při použití váhového filtru A činí u tohoto elektrického nářadí typicky 71 dB(A). Nejistota K = 3 dB. Hladina hluku může při práci překročit uvedené hodnoty. Noste chrániče sluchu!
Celkové hodnoty vibrací a _n (součet vektorů tří os) a nejistota K zjištěné podle EN 62841-2-1:
vrtání do kovu: a_n < 2,5 m/s^2 , K = 1,5 m/s^2 , šroubování: a_n < 2,5 m/s^2 , K = 1,5 m/s^2 .
Úroveň vibrací a úroveň hluku, které jsou uvedené v těchto pokynech, byly změřeny pomocí normované měřicí metody a lze je použít pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi a hlukem.
Uvedená úroveň vibrací a úroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň hluku a úroveň vibrací lišit. To může zatížení vibracemi a hlukem po celou pracovní dobu zřetelně zvýšit.
Pro přesný odhad zatížení vibracemi a hlukem by měly být zohledněny i doby, kdy je nářadí vypnuté nebo běží, ale ve skutečnosti se nepoužívá. To může zatížení vibracemi a hlukem po celou pracovní dobu výrazně snížit.
Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů.
Montáž
▶ Pred každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
Nabíjení akumulátoru
Používejte pouze nabíječky uvedené v technických údajích. Jen tyto nabíječky jsou přizpůsobené pro lithium-ionotový akumulátor používaný s vaším elektronářadím.
Upozornění: Akumulátor se dodává částečně nabitý. Aby byl zaručen plný výkon akumulátoru, před prvním použitím akumulátor úplně nabijte v nabíječce.
Lithium-iontový akumulátor lze nabíjet kdykoli, aniž by se tím zkrátila životnost. Přerušení procesu nabíjení nepoškozuje akumulátor.
Lithium-ionotový akumulátor je díky „Electronic Cell Protection (ECP)“ chráněný proti hlubokému vybití. Při vybitém akumulátoru ochranná funkce vypne elektrické nářadí: Nástroj se již nepohybuje.
▶ Po automatickém vypnutí elektronářadí už nestiskávejte vypínač. Akumulátor se může poškodit. Dodržujte pokyny pro likvidaci.
Vyjmutí akumulátoru (viz obrázek A)
Pro vyjmutí akumulátoru (8) stiskněte odjišťovací tlačítko (7) a akumulátor vytáhněte směrem dozadu z elektrického nářadí. Nepoužívejte přítom násilí.
Ukazatel stavu nabití akumulátoru
Ukazatel stavu nabití akumulátoru (10) ukáže při napůl nebo úplně stisknutém vypínači (12) na několik sekund stav nabití akumulátoru a skládá se ze tří zelených LED.
LED Kapacita
| Trvale svítí 3 zelené ≥ 75 % |
| Trvale svítí 2 zelené 50–75 % |
| Trvale svítí 1 zelená 26–50 % |
| Pomalu bliká 1 zelená ≤ 25 % |
Tři LED ukazatele stavu nabití blikají rychle, když je teplota akumulátoru mimo rozsah provozní teploty -30 až +65 °C a/nebo zareagovala ochrana proti přetížení.
Výměna nástroje (viz obrázek B)
Při nestisknutém vypínači (12) je vřeteno zaaretované. To umožňuje rychlou, pohodlnou a jednoduchou výměnu nástroje ve skličidle.
Otevřete rychloupínací sklíčidlo (2) otáčením ve směru ① tak, aby bylo možné nasadit nástroj. Nasad'te nástroj.
Rukou silně utáhněte objímku rychloupínacího sklíčidla (2) ve směru ② tak, abyste slyšeli cvaknutí. Sklíčidlo se tím automaticky zajistí.
Zajištění se opět uvolní, pokud budete k odstranění nástroje otáčet objímkou v opačném směru.
92 | Čeština
Odsávání prachu/třísek
Prach z materiálů, jako jsou nátěry s obsahem olova, některé druhy dřeva, minerály a kov, může být zdraví škodlivý. Kontakt s prachem či vdechnutí mohou vyvolat alergické reakce a/nebo onemocnění dýchacích cest obsluhy nebo v blízkosti se nacházejících osob.
Určitý prach, jako dubový nebo bukový prach, je pokládán za karcinogenní, zvláště ve spojení s přídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté.
- Zajistěte dobré větrání pracoviště.
- Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2.
Dodržujte předpisy pro obráběné materiály platné v příslušné zemi.
Zabraňte hromadění prachu na pracovišti. Prach se může lehce vznítit.
Provoz
Uvedení do provozu
Nasazení akumulátoru
Upozornění: Používání akumulátorů, které nejsou vhodné pro vaše elektronářadí, může vést k nesprávným funkcím nebo k poškození elektronářadí.
Nastavte přepínač směru otáčení (11) doprostřed, abyste zabránili neúmyslnému zapnutí. Nabitý akumulátor (8) vložte do rukojeti, až citelně zapadne a nebude z rukojeti vyčnívat.
Nastavení směru otáčení (viz obrázek C)
Pomocí přepínače směru otáčení (11) můžete změnit směr otáčení elektronářadí. Při stisknutém vypínači (12) to ale není možné.
Chod vpravo: Pro vrtání a zašroubování šroubů stiskněte přepínač směru otáčení (11) až nadoraz doleva.
Ukazatel směru otáčení pro chod vpravo (5) svítí při stisknutém vypínači (12) a běžícím motoru.
Chod vlevo: Pro povolování, resp. vyšroubování šroubů a matic stiskněte přepínač směru otáčení (11) až na doraz doprava.
Ukazatel směru otáčení pro chod vlevo (6) svítí při stisknutém vypínači (12) a běžícím motoru.
Předvolba krouticího momentu
Pomocí nastavovacího kroužku předvolby krouticího momentu (3) můžete ve 20 stupních předvolit potřebný krouticí moment. Při správném nastavení se nástroj zastaví, jakmile je šroub zarovnaně zašroubovaný v materiálu, resp. po dosažení nastaveného krouticího momentu. V poloze ♦️ je bezpečnostní spojka deaktivovaná, např. pro vrtání.
Při vyšroubovávání šroubů případně zvolte vyšší nastavení, resp. nastavte na symbol 🚫️
Mechanická volba stupně
▶ Volič stupňů (4) používejte pouze tehdy, když je elektrické nářadí zastavené.
Pomocí voliče stupňů (4) lze zvolit dva rozsahy otáček.
Stupeň I:
Rozsah nízkých otáček; pro šroubování nebo práce s velkým průměrem vrtání.
Stupeň II:
Rozsah vysokých otáček; pro práce s malým průměrem vrtání.
Pokud nelze volič stupňů (4) posunout až nadoraz, upínání nástroje (1) s nástrojem trochu otočte.
Ochrana proti přetížení závislá na teplotě
Pokud se nářadí používá v souladu s určeným účelem, nemůže dojit k jeho přetížení. Při příliš velkém zatížení nebo překročení přípustné teploty akumulátoru elektronika vypne elektronářadí, dokud nebude opět v rozmezí optimální provozní teploty.
Zapnutí a vypnutí
Pro zapnutí elektronářadí stiskněte vypínač (12) a držte ho stisknutý.
Světlo (9) svítí při mírně nebo úplně stisknutém vypínači (12) a umožnuje osvětlení pracovního prostoru při nepříznivých světelných podmínách.
Pro vypnutí elektronářadí vypínač (12) uvolněte.
Nastavení otáček
Otáčky zapnutého elektronářadí můžete plynule regulovat tím, jak moc stisknete vypínač (12). Mírným stisknutím vypínače (12) dosáhnete nízkých otáček. S rostoucím tlakem se počet otáček zvyšuje.
Pracovní pokyny
Elektronářadí nasazujte na matici/šroub pouze vypnuté. Otáčející se nástroje mohou sklouznout.
Po delší práci s nízkými otáčkami byste měli elektrické nářadí kvůli ochlazení nechat cca 3 minuty běžet naprázdno s maximálními otáčkami.
Údržba a servis
Údržba a čištění
▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
▶ Udržujte elektronářadí a větrací otvory čisté, aby pracovalo dobře a bezpečně.
Po každém použití očistěte nástroj, upnutí nástroje a větrací otvory elektronářadí a též větrací otvory akumulátoru.
Zákaznická služba a poradenství ohledně použití
Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové
výkresy a informace o náhradních dílech najdete také na: www.bosch-pt.com
V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.
V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uved’te 10místné věcné číslo podle typového štítku výrobku.
Czech Republic
Robert Bosch odbytová s.r.o.
Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.
Další adresy servisů najdete na:
Obsažené lithium-ionotové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.
Při zasílání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady.
Akumulátory zasílejte pouze tehdy, pokud není poškozený kryt. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dodržujte také případné další národní předpisy.
Likvidace
Elektronářadí, akumulátory, příslušenství a obaly se musí odevzdat k ekologické recyklaci.
Elektronářadí a akumulátory/baterie nevyhazujte do domovního odpadu!
Pouze pro země EU:
Podle evropské směrnice 2012/19/EU se musí již nepoužitelné elektronářadí a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně a odevzdat k ekologické recyklaci.
Akumulátory/baterie:
Lithium-iontové:
Dodržujte pokyny uvedené v části Přeprava (viz „Přeprava“, Stránka 93).
Slovenčina
Bezpečnost na pracovisku
Bezpečnost na pracovisku
Starostlivé používanie elektrického náradia
Bezpečnostné výstrahy pre dlhé vrtáky
B) v závislosti od použitého akumulátora
▶ Po automatickom vypnutí elektrického náradia už viac nestláčajte vypínač. Akumulátor by sa mohol poškodít.
| Neprerušované svetlo 3× zelená LED | ≥75% |
| Neprerušované svetlo 2× zelená LED | 50-75% |
| Neprerušované svetlo 1× zelená LED | 26-50% |
Pomalé blikanie 1 × zelená LED ≤ 25 %
Na zapnutie elektrického náradia stlačte vypínač (12) a držte ho stlačený.
Na vypnutie elektrického náradia vypínač (12) uvol'nite.
Nastavenie otáčok
smie používatel' náradia prepravovat po cestách bez d'alších opatrení.
Neodhadzujte ručné elektrické náradie ani akumulátory/batérie do komunálneho odpadu!
Len pre krajiny EÚ:
Varnost na delovnem mestu
- Bezpečnostní upozornění
- VÝSTRAHA
- Bezpečnost pracoviště
- Elektrická bezpečnost
- Osobní bezpečnost
- Svědomité zacházení a používání elektrického nářadí
- Použití a péče o akumulátorové nářadí
- Servis
- Bezpečnostní pokyny pro vrtací šroubováky
- Bezpečnostní pokyny pro všechny operace
- Bezpečností pokyny pro použití dlouhých vrtáků
- Dodatečné bezpečnostní pokyny
- | Čeština
- Použití v souladu s určeným účelem
- Zobrazené součásti
- Informace o hluku a vibracích
- Montáž
- Nabíjení akumulátoru
- Vyjmutí akumulátoru (viz obrázek A)
- Ukazatel stavu nabití akumulátoru
- Výměna nástroje (viz obrázek B)
- | Čeština
- Odsávání prachu/třísek
- Provoz
- Uvedení do provozu
- Nasazení akumulátoru
- Nastavení směru otáčení (viz obrázek C)
- Předvolba krouticího momentu
- Mechanická volba stupně
- Stupeň I:
- Stupeň II:
- Ochrana proti přetížení závislá na teplotě
- Zapnutí a vypnutí
- Nastavení otáček
- Pracovní pokyny
- Údržba a servis
- Údržba a čištění
- Zákaznická služba a poradenství ohledně použití
- Czech Republic
- Další adresy servisů najdete na:
- Likvidace
- Pouze pro země EU:
- Akumulátory/baterie:
- Lithium-iontové:
- Slovenčina
- Bezpečnost na pracovisku
- Starostlivé používanie elektrického náradia
- Bezpečnostné výstrahy pre dlhé vrtáky
- Nastavenie otáčok
- Len pre krajiny EÚ:
- Varnost na delovnem mestu
Značka : BOSCH
Model : PSR 1800 LI2
Kategorie : Vrtačka
