INSTRUKCJA OBSŁUGI PSR 1800 LI2 BOSCH

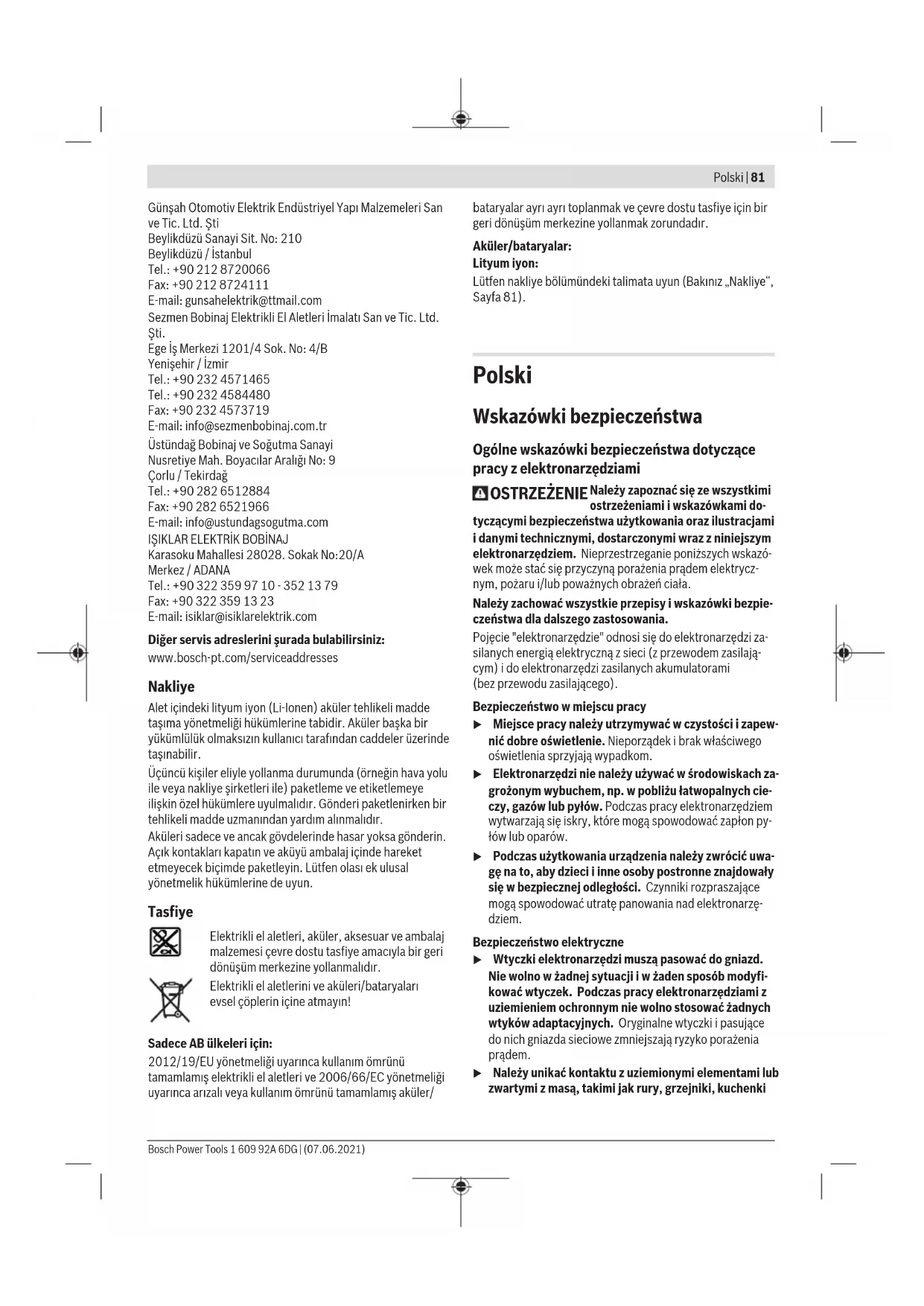

Karasoku Mahallesi 28028. Sokak No:20/A Merkez / ADANA Tel.: +903223599710 -3521379 Fax: +903223591323 E-mail: isiklar@isiklarelektrik.com Diğer servis adreslerini şurada bulabilirsiniz: www.bosch-pt.com/serviceaddresses Nakliye Alet içindeki lityum iyon (Li-Ionen) aküler tehlikeli madde taşıma yönetmeliği hükümlerine tabidir. Aküler başka bir yükümlülük olmaksızın kullanıcı tarafından caddeler üzerinde taşınabilir. Üçüncü kişiler eliyle yollanma durumunda (örneğin hava yolu ile veya nakliye şirketleri ile) paketleme ve etiketlemeye ilişkin özel hükümlere uyulmalıdır. Gönderi paketlenirken bir tehlikeli madde uzmanından yardım alınmalıdır. Aküleri sadece ve ancak gövdelerinde hasar yoksa gönderin. Açık kontakları kapatın ve aküyü ambalaj içinde hareket etmeyecek biçimde paketleyin. Lütfen olası ek ulusal yönetmelik hükümlerine de uyun. Tasfiye Elektrikli el aletleri, aküler, aksesuar ve ambalaj malzemesi çevre dostu tasfiye amacıyla bir geri dönüşüm merkezine yollanmalıdır. Elektrikli el aletlerini ve aküleri/bataryaları evsel çöplerin içine atmayın! Sadece AB ülkeleri için: 2012/19/EU yönetmeliği uyarınca kullanım ömrünü tamamlamış elektrikli el aletleri ve 2006/66/EC yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/ bataryalar ayrı ayrı toplanmak ve çevre dostu tasfiye için bir geri dönüşüm merkezine yollanmak zorundadır. Aküler/bataryalar: Lityum iyon: Lütfen nakliye bölümündeki talimata uyun (Bakınız „Nakliye“, Sayfa81). Polski Wskazówki bezpieczeństwa Ogólne wskazówki bezpieczeństwa dotyczące pracy z elektronarzędziami OSTRZEŻENIE Należy zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami do- tyczącymi bezpieczeństwa użytkowania oraz ilustracjami i danymi technicznymi, dostarczonymi wraz z niniejszym elektronarzędziem. Nieprzestrzeganie poniższych wskazó- wek może stać się przyczyną porażenia prądem elektrycz- nym, pożaru i/lub poważnych obrażeń ciała. Należy zachować wszystkie przepisy i wskazówki bezpie- czeństwa dla dalszego zastosowania. Pojęcie "elektronarzędzie" odnosi się do elektronarzędzi za- silanych energią elektryczną z sieci (z przewodem zasilają- cym) i do elektronarzędzi zasilanych akumulatorami (bezprzewodu zasilającego). Bezpieczeństwo w miejscu pracy u Miejsce pracy należy utrzymywać w czystości i zapew- nić dobre oświetlenie. Nieporządek i brak właściwego oświetlenia sprzyjają wypadkom. u Elektronarzędzi nie należy używać w środowiskach za- grożonym wybuchem, np. w pobliżu łatwopalnych cie- czy, gazów lub pyłów. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon py- łów lub oparów. u Podczas użytkowania urządzenia należy zwrócić uwa- gę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Czynniki rozpraszające mogą spowodować utratę panowania nad elektronarzę- dziem. Bezpieczeństwo elektryczne u Wtyczki elektronarzędzi muszą pasować do gniazd. Nie wolno w żadnej sytuacji i w żaden sposób modyfi- kować wtyczek. Podczas pracy elektronarzędziami z uziemieniem ochronnym nie wolno stosować żadnych wtyków adaptacyjnych. Oryginalne wtyczki i pasujące do nich gniazda sieciowe zmniejszają ryzyko porażenia prądem. u Należy unikać kontaktu z uziemionymi elementami lub zwartymi z masą, takimi jak rury, grzejniki, kuchenki Bosch Power Tools 1 609 92A 6DG | (07.06.2021)82 | Polski ilodówki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym. u Elektronarzędzi nie wolno narażać na kontakt z desz- czem ani wilgocią. Przedostanie się wody do wnętrza obudowy zwiększa ryzyko porażenia prądem elektrycz- nym. u Nie używać przewodu zasilającego do innych celów. Nie wolno używać przewodu do przenoszenia ani prze- suwania elektronarzędzia; nie wolno też wyjmować wtyczki z gniazda, pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać zdala od oleju, ostrych krawędzi i rucho- mych części urządzenia. Uszkodzone lub splątane prze- wody zwiększają ryzyko porażenia prądem elektrycznym. u Używając elektronarzędzia na świeżym powietrzu, na- leży upewnić się, że przedłużacz jest przeznaczony do pracy na zewnątrz. Użycie przedłużacza przeznaczone- go do pracy na zewnątrz zmniejsza ryzyko porażenia prą- dem elektrycznym. u Jeżeli nie ma innej możliwości, niż użycie elektrona- rzędzia w wilgotnym otoczeniu, należy podłączyć je do źródła zasilania wyposażonego w wyłącznik ochronny różnicowoprądowy. Zastosowanie wyłącznika ochron- nego różnicowoprądowego zmniejsza ryzyko porażenia prądem elektrycznym. Bezpieczeństwo osób u Podczas pracy z elektronarzędziem należy zachować czujność, każdą czynność wykonywać ostrożnie i z rozwagą. Nie przystępować do pracy elektronarzę- dziem w stanie zmęczenia lub będąc pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi pod- czas pracy może grozić bardzo poważnymi obrażeniami ciała. u Stosować środki ochrony osobistej. Należy zawsze nosić okulary ochronne. Środki ochrony osobistej, np. maska przeciwpyłowa, antypoślizgowe obuwie, kask ochronny czy ochraniacze na uszy, w określonych warun- kach pracy obniżają ryzyko obrażeń ciała. u Należy unikać niezamierzonego uruchomienia narzę- dzia. Przed podłączeniem elektronarzędzia do źródła zasilania i/lub podłączeniem akumulatora, podniesie- niem albo transportem urządzenia, należy upewnić się, że włącznik elektronarzędzia znajduje się w pozy- cji wyłączonej. Przenoszenie elektronarzędzia z palcem opartym na włączniku/wyłączniku lub włożenie do gniaz- da sieciowego wtyczki włączonego narzędzia, może stać się przyczyną wypadków. u Przed włączeniem elektronarzędzia należy usunąć wszystkie narzędzia nastawcze i klucze maszynowe. Narzędzia lub klucze, pozostawione wruchomych czę- ściach urządzenia, mogą spowodować obrażenia ciała. u Należy unikać nienaturalnych pozycji przy pracy. Na- leży dbać o stabilną pozycję przy pracy i zachowanie równowagi. Dzięki temu można będzie łatwiej zapano- wać nad elektronarzędziem w nieprzewidzianych sytu- acjach. u Należy nosić odpowiednią odzież. Nie należy nosić luźnej odzieży ani biżuterii. Włosy i odzież należy trzy- mać z dala od ruchomych części. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części. u Jeżeli producent przewidział możliwość podłączenia odkurzacza lub systemu odsysania pyłu, należy upew- nić się, że są one podłączone i są prawidłowo stosowa- ne. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie zdrowia pyłami. u Nie wolno dopuścić, aby rutyna, nabyta w wyniku czę- stej pracy elektronarzędziem, zastąpiła ścisłe prze- strzeganie zasad bezpieczeństwa. Brak ostrożności i rozwagi podczas obsługi elektronarzędzia może w ułamku spowodować ciężkie obrażenia. Obsługa i konserwacja elektronarzędzi u Nie należy przeciążać elektronarzędzia. Należy do- brać odpowiednie elektronarzędzie do wykonywanej czynności. Odpowiednio dobrane elektronarzędzie wy- kona pracę lepiej i bezpieczniej, z prędkością, do jakiej jest przystosowane. u Nie należy używać elektronarzędzia z uszkodzonym włącznikiem/wyłącznikiem. Elektronarzędzie, którym nie można sterować za pomocą włącznika/wyłącznika, stwarza zagrożenie i musi zostać naprawione. u Przed rozpoczęciem jakichkolwiek prac nastawczych, przed wymianą osprzętu lub przed odłożeniem elek- tronarzędzia należy wyjąć wtyczkę z gniazda sieciowe- go i/lub usunąć akumulator. Ten środek ostrożności ogranicza ryzyko niezamierzonego uruchomienia elektro- narzędzia. u Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostęp- niać narzędzia osobom, które nie są z nim obeznane lub nie zapoznały się z niniejszą instrukcją. Elektrona- rzędzia w rękach nieprzeszkolonego użytkownika są nie- bezpieczne. u Elektronarzędzia i osprzęt należy utrzymywać w nie- nagannym stanie technicznym. Należy kontrolować, czy ruchome części urządzenia prawidłowo funkcjonu- ją i nie są zablokowane, czy nie doszło do uszkodzenia niektórych części oraz czy nie występują inne okolicz- ności, które mogą mieć wpływ na prawidłowe działa- nie elektronarzędzia. Uszkodzone części należy na- prawić przed użyciem elektronarzędzia. Wiele wypad- ków spowodowanych jest niewłaściwą konserwacją elek- tronarzędzi. u Należy stale dbać o czystość narzędzi skrawających i regularnie je ostrzyć. Starannie konserwowane, ostre narzędzia skrawające rzadziej się blokują i są łatwiejsze w obsłudze. u Elektronarzędzi, osprzętu, narzędzi roboczych itp. na- leży używać zgodnie z ich instrukcjami oraz uwzględ- niać warunki i rodzaj wykonywanej pracy. Wykorzysty- wanie elektronarzędzi do celów niezgodnych z ich prze- znaczeniem jest niebezpieczne. 1 609 92A 6DG | (07.06.2021) Bosch Power ToolsPolski | 83 u Uchwyty i powierzchnie chwytowe powinny być za- wsze suche, czyste i niezabrudzone olejem ani sma- rem. Śliskie uchwyty i powierzchnie chwytowe nie po- zwalają na bezpieczne trzymanie narzędzia i kontrolę nad nim w nieoczekiwanych sytuacjach. Obsługa i konserwacja elektronarzędzi akumulatorowych u Akumulatory należy ładować tylko w ładowarkach o parametrach określonych przez producenta. W przy- padku użycia ładowarki, przystosowanej do ładowania określonego rodzaju akumulatorów, w sposób niezgodny z przeznaczeniem, istnieje niebezpieczeństwo pożaru. u Elektronarzędzi należy używać wyłącznie z przezna- czonymi do nich akumulatorami. Użycie innych akumu- latorów może stwarzać ryzyko odniesienia obrażeń ciała i zagrożenie pożarem. u Nieużywany akumulator należy przechowywać z dala od metalowych elementów, takich jak spinacze, mone- ty, klucze, gwoździe, śruby lub inne małe przedmioty metalowe, które mogłyby spowodować zwarcie biegu- nów akumulatora. Zwarcie biegunów akumulatora może skutkować oparzeniem lub wybuchem pożaru. u Przechowywanie lub użytkowanie akumulatora w nie- odpowiednich warunkach może spowodować wyciek elektrolitu. Należy unikać kontaktu z elektrolitem, a w razie przypadkowego kontaktu, przepłukać skórę wo- dą. W przypadku dostania się elektrolitu do oczu, na- leży dodatkowo zasięgnąć porady lekarza. Elektrolit wyciekający z akumulatora może spowodować podrażnie- nie skóry lub oparzenia. u Nie wolno używać uszkodzonych ani modyfikowanych akumulatorów i elektronarzędzi. Uszkodzone lub zmo- dyfikowane akumulatory mogą zachowywać się w sposób nieprzewidywalny, powodując niebezpieczne dla zdrowia skutki (zapłon, eksplozja, obrażenia ciała). u Akumulator należy trzymać z dala od ognia oraz chro- nić przed ekstremalnymi temperaturami. Wskutek działania ognia lub temperatury przekraczającej 130°C akumulator może eksplodować. u Należy stosować się do wszystkich wskazówek doty- czących ładowania. Nie wolno ładować akumulatora lub elektronarzędzia w temperaturze znajdującej się poza zakresem sprecyzowanym w niniejszej instruk- cji. Niezgodne z instrukcją ładowanie lub ładowanie w temperaturze niemieszczącej się w zalecanym zakresie może spowodować uszkodzenie akumulatora oraz zwięk- sza ryzyko pożaru. Serwis u Prace serwisowe przy elektronarzędziu mogą być wy- konywane wyłącznie przez wykwalifikowany personel i przy użyciu oryginalnych części zamiennych. W ten sposób zagwarantowana jest bezpieczna eksploatacja elektronarzędzia. u Nie wolno w żadnym wypadku naprawiać uszkodzone- go akumulatora. Naprawy akumulatora można dokony- wać wyłącznie u producenta lub w autoryzowanym punk- cie serwisowym. Wskazówki dotyczące bezpieczeństwa pracy z wiertarko-wkrętarkami Zalecenia dotyczące bezpieczeństwa podczas wykonywania wszystkich prac u Podczas wykonywania prac, przy których narzędzie skrawające lub elementy mocujące mogłyby natrafić na ukryte przewody elektryczne, elektronarzędzie na- leży trzymać wyłącznie za izolowane powierzchnie. Kontakt narzędzia skrawającego lub elementu mocujące- go z przewodem elektrycznym pod napięciem może spo- wodować przekazanie napięcia na nieizolowane części metalowe elektronarzędzia, grożąc porażeniem prądem elektrycznym. Zalecenia dotyczące stosowania długich wierteł u Nigdy nie wolno pracować z prędkością większą niż maksymalna prędkość dla danego wiertła. Przy wyż- szych prędkościach wiertło obracające się swobodnie, bez kontaktu z materiałem, ma tendencje do wyginania się, co może skutkować obrażeniami ciała. u Zawsze należy rozpoczynać wiercenie przy niskiej prędkości. Końcówka wiertła musi mieć kontakt z po- wierzchnią materiału. Przy wyższych prędkościach wier- tło obracające się swobodnie, bez kontaktu z materiałem, ma tendencje do wyginania się, co może skutkować obra- żeniami ciała. u Nacisk należy wywierać wyłącznie w jednej linii z pra- cującym narzędziem roboczym. Nie należy wywierać nadmiernego nacisku.Wskutek zbyt dużej siły nacisku wiertła mogą się wyginać, co może prowadzić do ich zła- mania lub utraty kontroli nad narzędziem, i w efekcie spo- wodować obrażenia ciała. Dodatkowe wskazówki dotyczące bezpieczeństwa u Należy zabezpieczyć obrabiany przedmiot. Zamocowa- nie obrabianego przedmiotu wurządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku. u Przed odłożeniem elektronarzędzia należy poczekać, aż znajdzie się ono w bezruchu. Narzędzie robocze mo- że się zablokować idoprowadzić do utraty kontroli nad elektronarzędziem. u W razie zablokowania się narzędzia roboczego należy natychmiast wyłączyć elektronarzędzie. Należy być przygotowanym na wysokie momenty reakcji, które powodują odrzut. Narzędzie robocze może się zabloko- wać w przypadku przeciążenia elektronarzędzia lub skrzy- wienia jego pozycji w obrabianym elemencie. u Należy używać odpowiednich detektorów w celu zlo- kalizowania instalacji lub zwrócić się o pomoc do lo- kalnego dostawcy usługi. Kontakt z przewodami znajdu- jącymi się pod napięciem może doprowadzić do powsta- nia pożaru lub porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Przebicie przewodu wodociągowego powoduje szkody rzeczowe. Bosch Power Tools 1 609 92A 6DG | (07.06.2021)84 | Polski u Elektronarzędzie należy mocno trzymać. Podczas do- kręcania i odkręcania wkrętów i śrub mogą okresowo wy- stąpić wysokie momenty reakcji. u W razie uszkodzenia akumulatora lub stosowania go niezgodnie z przeznaczeniem może dojść do wystąpie- nia oparów. Akumulator może się zapalić lub wybuch- nąć. Należy zadbać o dopływ świeżego powietrza, a w przypadku wystąpienia dolegliwości skontaktować się z lekarzem. Opary mogą podrażnić drogi oddechowe. u Nie otwierać akumulatora. Istnieje niebezpieczeństwo zwarcia. u Ostre przedmioty, takie jak gwoździe lub śrubokręt, a także działanie sił zewnętrznych mogą spowodować uszkodzenie akumulatora. Może wówczas dojść do zwarcia wewnętrznego akumulatora i do jego przepalenia, eksplozji lub przegrzania. u Akumulator należy stosować wyłącznie w urządze- niach producenta. Tylko w ten sposób można ochronić akumulator przed niebezpiecznym dla niego przeciąże- niem. Akumulator należy chronić przed wysokimi temperaturami, np. przed stałym nasłonecz- nieniem, przed ogniem, zanieczyszczeniami, wodą i wilgocią. Istnieje zagrożenie zwarcia i wybuchu. Opis urządzenia i jego zastosowania Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i zalecenia. Nie- przestrzeganie wskazówek dotyczących bez- pieczeństwa izaleceń może doprowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała. Proszę zwrócić uwagę na rysunki zamieszczone na początku instrukcji obsługi. Użycie zgodne z przeznaczeniem Elektronarzędzie przewidziane jest do wkręcania i wykręca- nia śrub oraz do wiercenia w drewnie, metalu, płytkach cera- micznych i tworzywach sztucznych. Przedstawione graficznie komponenty Numeracja przedstawionych graficznie komponentów odno- si się do schematu elektronarzędzia na stronach graficznych. (1) Uchwyt narzędziowy (2) Szybkozaciskowy uchwyt wiertarski (3) Pokrętło wstępnego wyboru momentu obrotowego (4) Przełącznik biegów (5) Wskaźnik kierunku obrotów w prawo (6) Wskaźnik kierunku obrotów w lewo (7) Przycisk odblokowujący akumulator

(9) Oświetlenie „PowerLight” (10) Wskaźnik stanu naładowania akumulatora (11) Przełącznik kierunku obrotów (12) Włącznik/wyłącznik (13) Rękojeść (powierzchnia izolowana) (14) Uniwersalny uchwyt do końcówek wkręcających

(15) Końcówka wkręcająca

• Osprzęt ukazany na rysunkach lub opisany w instrukcji użyt- kowania nie wchodzi w standardowy zakres dostawy. Kom- pletny asortyment wyposażenia dodatkowego można zna- leźć w naszym katalogu osprzętu. Dane techniczne Wiertarko-wkrętarka akumulatorowa PSR 1440 LI-2 PSR 1800 LI-2 PSR 1810 LI-2 PSR 1820 LI-2 PSR 180 LI-8 Numer katalogowy 3603JA30 p. 3603
• JA31 p. 3603
• JA31 p. 3603
• JA31 JA31 Napięcie znamionowe V= 14,4 18 18 18 18 Prędkość obrotowa bez obciążenia p. 3603

0–1 350 0–1 350 0–1 350 0–1 350 0–1 350 Maks. moment obrotowy, wkrę- canie twarde/miękkie wg ISO

kg 1,2 1,5 1,5 1,5 1,5 Zalecana temperatura otoczenia podczas ładowania °C 0...+35 0...+35 0...+35 0...+35 0...+35 Dopuszczalna temperatura oto- czenia podczas pracy

Pomiar wykonany przy temperaturze 20−25°C z akumulatoremPBA 18V 1.5Ah. B) w zależności od zastosowanego akumulatora C) ograniczona wydajność w przypadku temperatur <0°C D) Następujące ładowarki nie są kompatybilne z akumulatorem PBA: AL 1814 CV, AL 1820 CV, AL 1860 CV Informacje o emisji hałasu i drgań Wartości pomiarowe emisji hałasu zostały określone zgodnie z EN62841-2-1. Określony wg skali A typowy poziom ciśnienia akustycznego emitowanego przez urządzenie wynosi 71dB(A). Niepew- ność pomiaru K = 3dB. Poziom hałasu podczas pracy może przekroczyć podane wartości. Stosować środki ochrony słuchu! Wartości łączne drgań a

(suma wektorowa z trzech kierun- ków) i niepewność pomiaru K oznaczone zgodnie z EN62841-2-1: wiercenie w metalu: a

Podany w niniejszej instrukcji poziom drgań i poziom emisji hałasu zostały zmierzone zgodnie ze znormalizowaną proce- durą pomiarową i mogą zostać użyte do porównywania elek- tronarzędzi. Można ich także użyć do wstępnej oceny pozio- mu drgań i poziomu emisji hałasu. Podany poziom drgań i poziom emisji hałasu jest reprezenta- tywny dla podstawowych zastosowań elektronarzędzia. Je- żeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie właściwie konserwowane, poziom drgań i poziom emisji ha- łasu mogą różnić się od podanych wartości. Podane powyżej przyczyny mogą spowodować podwyższenie poziomu drgań i poziomu emisji hałasu w czasie pracy. Aby dokładnie ocenić poziom drgań i poziom emisji hałasu, należy wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone lub gdy jest ono wprawdzie włączone, ale nie jest używane do pracy. Podane powyżej przyczyny mogą spowo- dować obniżenie poziomu drgań i poziomu emisji hałasu w czasie pracy. Należy wprowadzić dodatkowe środki bezpieczeństwa, ma- jące na celu ochronę osoby obsługującej przed skutkami eks- pozycji na drgania, np.: konserwacja elektronarzędzia i na- rzędzi roboczych, zapewnienie odpowiedniej temperatury, aby nie dopuścić do wyziębienia rąk, właściwa organizacja czynności wykonywanych podczas pracy. Montaż u Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. prace konserwacyjne, wymiana osprzętu itp.), a także na czas transportu i przechowy- wania należy wyjąć z niego akumulator. Niezamierzone uruchomienie włącznika/wyłącznika grozi skaleczeniem. Ładowanie akumulatora u Należy stosować wyłącznie ładowarki wyszczególnio- ne w danych technicznych. Tylko te ładowarki są odpo- wiednie do ładowania zastosowanego w elektronarzędziu akumulatora litowo-jonowego. Wskazówka: W momencie dostawy akumulator jest nałado- wany częściowo. Aby zagwarantować pełną wydajność aku- mulatora, należy przed pierwszym użyciem całkowicie nała- dować akumulator w ładowarce. Akumulator litowo-jonowy można doładować w dowolnej chwili, nie powodując tym skrócenia jego żywotności. Prze- rwanie procesu ładowania nie niesie za sobą ryzyka uszko- dzenia ogniw akumulatora. Dzięki systemowi elektronicznej ochrony ogniw "Electronic Cell Protection (ECP)" akumulator litowo-jonowy jest zabez- pieczony przed głębokim rozładowaniem. W przypadku roz- ładowania akumulatora układ ochronny odłącza urządzenie: narzędzie przestaje się poruszać. u Po automatycznym wyłączeniu elektronarzędzia nie naciskać ponownie włącznika/wyłącznika. Można w ten sposób uszkodzić akumulator. Przestrzegać wskazówek dotyczących utylizacji odpadów. Wyjmowanie akumulatora (zob. rys. A) W celu wyjęcia akumulatora (8) nacisnąć przycisk odbloko- wujący (7) i pociągnąć akumulator do tyłu, wyjmując go z elektronarzędzia. Nie należy przy tym używać siły. Bosch Power Tools 1 609 92A 6DG | (07.06.2021)86 | Polski Wskaźnik stanu naładowania akumulatora Wskaźnik stanu naładowania akumulatora(10) składa się z trzech zielonych diod LED; aby wyświetlić na parę sekund stan naładowania akumulatora, należy do połowy lub całko- wicie nacisnąć włącznik/wyłącznik (12). Dioda LED Pojemność Światło ciągłe, 3 zielone diody LED ≥ 75 % Światło ciągłe, 2 zielone diody LED 50–75 % Światło ciągłe, 1 zielona dioda LED 26–50 % Światło migające powoli, 1 zielona dioda LED ≤ 25 % Gdy temperatura akumulatora znajduje się poza dopusz- czalnym zakresem temperatur roboczych wynoszącym od –30 do +65°C i/lub gdy nastąpiła aktywacja wyłączni- ka przeciążeniowego, wszystkie trzy diody LED wskaźni- ka naładowania akumulatora migają w szybkim tempie. Wymiana narzędzi roboczych (zob. rys. B) Przy zwolnionym włączniku/wyłączniku (12) następuje za- blokowanie wrzeciona. Umożliwia to szybką, wygodną i ła- twą wymianę narzędzi roboczych w uchwycie wiertarskim. Otworzyć szybkozaciskowy uchwyt wiertarski (2), obracając nim w kierunku ➊, aż możliwe będzie osadzenie narzędzia roboczego. Włożyć narzędzie robocze. Ręką mocno przekręcić tuleję szybkozaciskowego uchwytu wiertarskiego (2) w kierunku ➋, aż przestanie być słyszalne przeskakiwanie zapadek. Uchwyt wiertarski zostanie auto- matycznie zablokowany. Aby zwolnić blokadę w celu wyjęcia narzędzia, należy obra- cać tulejkę w przeciwnym kierunku. Odsysanie pyłów/wiórów Pyły niektórych materiałów, na przykład powłok malarskich z zawartością ołowiu, niektórych gatunków drewna, minera- łów lub niektórych rodzajów metalu, mogą stanowić zagroże- nie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostanie się ich do płuc może wywołać reakcje alergicz- ne i/lub choroby układu oddechowego operatora lub osób znajdujących się w pobliżu. Niektóre rodzaje pyłów, np. dębiny lub buczyny uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do obróbki drewna (chromiany, impregnaty do drewna). Mate- riały, zawierające azbest mogą być obrabiane jedynie przez odpowiednio przeszkolony personel. – Należy zawsze dbać o dobrą wentylację stanowiska pracy. – Zaleca się noszenie maski przeciwpyłowej z pochłania- czem klasy P2. Należy przestrzegać aktualnie obowiązujących w danym kra- ju przepisów, regulujących zasady obróbki różnego rodzaju materiałów. u Należy unikać gromadzenia się pyłu na stanowisku pracy. Pyły mogą się z łatwością zapalić. Praca Uruchamianie Wkładanie akumulatora Wskazówka: Użycie niedostosowanych do danego elektro- narzędzia akumulatorów może prowadzić do niewłaściwego działania lub do uszkodzenia elektronarzędzia. Przełącznik kierunku obrotów (11) należy ustawić w pozycji środkowej, aby zapobiec przypadkowemu uruchomieniu na- rzędzia. Wsunąć naładowany akumulator (8) w rękojeść aż do wyczuwalnego zablokowania (akumulator powinien być włożony tak, aby znajdował się na równi z krawędzią rękoje- ści). Ustawianie kierunku obrotów (zob. rys. C) Za pomocą przełącznika obrotów (11) można zmienić kieru- nek obrotów elektronarzędzia. Przy naciśniętym włączniku/ wyłączniku (12) jest to jednak niemożliwe. Obroty w prawo: W celu wiercenia i wkręcania śrub naci- snąć przełącznik kierunku obrotów (11) w lewo do oporu. Wskaźnik kierunku obrotów w prawo (5) świeci się, jeżeli jest naciśnięty włącznik/wyłącznik (12) i pracuje silnik. Obroty w lewo: Aby wykręcić śrubę lub odkręcić nakrętkę, należy przesunąć przełącznik kierunku obrotów (11) w pra- wo aż do oporu. Wskaźnik kierunku obrotów w lewo (6) świeci się, jeżeli jest naciśnięty włącznik/wyłącznik (12) i pracuje silnik. Wybór momentu obrotowego Za pomocą pokrętła wstępnego wyboru momentu obrotowe- go (3) można ustawić żądany moment obrotowy w 20 stop- niach. Właściwe ustawienie spowoduje, że narzędzie robo- cze zatrzyma się w momencie, gdy śruba zostanie wkręcona równo z materiałem, względnie po osiągnięciu ustawionego momentu obrotowego. W pozycji sprzęgło zapadkowe jest wyłączone, np. do wiercenia. Do wykręcania śrub należy ewentualnie wybrać wyższy sto- pień lub przestawić przełącznik na symbol . Mechaniczne przełączanie biegów u Przełącznik biegów (4) można obsługiwać tylko przy wyłączonym narzędziu. Za pomocą przełącznika biegów (4) można wybrać jeden z 2zakresów prędkości obrotowej. Bieg I: Niski zakres prędkości obrotowej; do wkręcania lub wierce- nia wiertłami o dużych średnicach. Bieg II: Wysoki zakres prędkości obrotowej; do wiercenia wiertłami o małych średnicach. Jeżeli przełącznik biegów (4) nie daje się obrócić do oporu, należy lekko obrócić uchwyt narzędziowy z narzędziem robo- czym (1). 1 609 92A 6DG | (07.06.2021) Bosch Power ToolsPolski | 87 Termiczny wyłącznik przeciążeniowy Stosowanego zgodnie z przeznaczeniem elektronarzędzia nie da się przeciążyć. Przy zbyt silnym obciążeniu lub prze- kroczeniu dopuszczalnej temperatury akumulatora system elektroniczny wyłącza elektronarzędzie na czas potrzebny, aby osiągnęło ono optymalny zakres temperatur roboczych. Włączanie/wyłączanie Aby włączyć elektronarzędzia, należy nacisnąć włącznik/wy- łącznik (12) i przytrzymać w tej pozycji. Lampka (9) świeci się przy lekko lub całkowicie naciśniętym włączniku/wyłączniku (12) i umożliwia oświetlenie miejsca w przypadku niekorzystnych warunków oświetleniowych. Aby wyłączyć elektronarzędzie, należy zwolnić włącznik/wy- łącznik (12). Ustawianie prędkości obrotowej Prędkość obrotowa włączonego elektronarzędzia może być regulowana bezstopniowo, w zależności od siły nacisku na włącznik/wyłącznik (12). Lekki nacisk na włącznik/wyłącznik (12) oznacza niską pręd- kość obrotową. Wraz ze zwiększającą się siłą nacisku pręd- kość obrotowa rośnie. Wskazówki dotyczące pracy u Nie wolno przykładać włączonego elektronarzędzia do nakrętki/śruby. Obracające się narzędzia robocze mogą ześlizgnąć się z nakrętki lub z łba śruby. Po dłuższej pracy z niską prędkością obrotową elektronarzę- dzie należy schłodzić, przełączając je w tym celu na ok. 3 mi- nuty na maksymalną prędkość obrotową. Konserwacja i serwis Konserwacja i czyszczenie u Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. prace konserwacyjne, wymiana osprzętu itp.), a także na czas transportu i przechowy- wania należy wyjąć z niego akumulator. Niezamierzone uruchomienie włącznika/wyłącznika grozi skaleczeniem. u Utrzymywanie urządzenia i szczelin wentylacyjnych w czystości gwarantuje prawidłową i bezpieczną pracę. Po każdym użyciu elektronarzędzia należy oczyścić narzę- dzie robocze, uchwyt narzędziowy, otwory wentylacyjne elektronarzędzia, jak również otwory wentylacyjne akumula- tora. Obsługa klienta oraz doradztwo dotyczące użytkowania Ze wszystkimi pytaniami, dotyczącymi naprawy ikonserwa- cji nabytego produktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem. Przy wszystkich zgłoszeniach oraz zamówieniach części za- miennych konieczne jest podanie 10‑cyfrowego numeru ka- talogowego, znajdującego się na tabliczce znamionowej pro- duktu. Polska Robert Bosch Sp. z o.o. Serwis Elektronarzędzi Ul. Jutrzenki 102/104 02-230 Warszawa Na www.serwisbosch.com znajdą Państwo wszystkie szcze- góły dotyczące usług serwisowych online. Tel.: 22 7154450 Faks: 22 7154440 E-Mail: bsc@pl.bosch.com www.bosch-pt.pl Pozostałe adresy serwisów znajdują się na stronie: www.bosch-pt.com/serviceaddresses Transport Załączone w dostawie akumulatory litowo-jonowe podlegają wymaganiom przepisów dotyczących towarów niebezpiecz- nych. Akumulatory mogą być transportowane drogą lądową przez użytkownika, bez konieczności spełnienia jakichkol- wiek dalszych warunków. W przypadku przesyłki przez osoby trzecie (np. transport drogą powietrzną lub za pośrednictwem firmy spedycyjnej) należy dostosować się do szczególnych wymogów dotyczą- cych opakowania i oznakowania towaru. W takim wypadku podczas przygotowywania towaru do wysyłki należy skonsul- tować się z ekspertem ds. towarów niebezpiecznych. Akumulatory można wysyłać tylko wówczas, gdy ich obudo- wa nie jest uszkodzona. Odsłonięte styki należy zakleić, a akumulator zapakować wtaki sposób, aby nie mógł on się poruszać (przesuwać) w opakowaniu. Należy wziąć też pod uwagę ewentualne inne przepisy prawa krajowego. Utylizacja odpadów Elektronarzędzia, akumulatory, osprzęt i opa- kowanie należy oddać do powtórnego przetwo- rzenia zgodnego z obowiązującymi przepisami w zakresie ochrony środowiska. Elektronarzędzia i akumulatora/baterii nie wol- no wyrzucać do odpadów domowych! Tylko dla krajów UE: Zgodnie z europejską dyrektywą 2012/19/UE niezdatne do użytku elektronarzędzia, a zgodnie z europejską dyrektywą 2006/66/WE uszkodzone lub zużyte akumulatory/baterie, należy zbierać osobno i doprowadzić do ponownego prze- tworzenia zgodnie z przepisami ochrony środowiska. Akumulatory/baterie: Li-Ion: Prosimy postępować zgodnie ze wskazówkami umieszczony- mi w rozdziale Transport (zob. „Transport“, Strona87). Bosch Power Tools 1 609 92A 6DG | (07.06.2021)88 | Čeština Čeština Bezpečnostní upozornění Obecné bezpečnostní pokyny pro elektrické nářadí VÝSTRAHA Prostudujte si všechny bezpečnostní výstrahy, pokyny, ilustrace aspecifikace ktomuto elektrickému nářadí. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění. Všechna varovná upozornění apokyny do budoucna uschovejte. Vupozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) ana elektrické nářadí napájené akumulátorem (bez síťového kabelu). Bezpečnost pracoviště u Udržujte pracoviště včistotě adobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést kúrazům. u Selektrickým nářadím nepracujte vprostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit. u Děti ajiné osoby udržujte při použití elektrického nářadí vbezpečné vzdálenosti od pracoviště. Při rozptýlení můžete ztratit kontrolu nad nářadím. Elektrická bezpečnost u Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Selektrickým nářadím sochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky aodpovídající zásuvky snižují riziko zásahu elektrickým proudem. u Zabraňte kontaktu těla suzemněnými povrchy, jako jsou např. potrubí, topení, sporáky achladničky. Je‑li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem. u Chraňte elektrické nářadí před deštěm avlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem. u Dbejte na účel kabelu. Nepoužívejte jej knošení elektrického nářadí nebo kvytažení zástrčky ze zásuvky. Udržujte kabel vbezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem. u Pokud pracujete selektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé ipro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem. u Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko zásahu elektrickým proudem. Osobní bezpečnost u Buďte pozorní, dávejte pozor na to, co děláte apřistupujte kpráci selektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků. Moment nepozornosti při použití elektrického nářadí může vést kvážným poraněním. u Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv sprotiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění. u Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj napájení a/nebo akumulátor. Máte‑li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít kúrazu. u Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se votáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít kporanění. u Nepřeceňujte své síly. Zajistěte si bezpečný postoj audržujte vždy rovnováhu. Tím můžete elektrické nářadí vneočekávaných situacích lépe kontrolovat. u Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy aoděv udržujte vbezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. u Lze‑li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny asprávně použity. Odsávání prachu může snížit ohrožení prachem. u Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití anezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy. Svědomité zacházení apoužívání elektrického nářadí u Elektrické nářadí nepřetěžujte. Pro svou práci použijte ktomu určené elektrické nářadí. Svhodným elektrickým nářadím budete pracovat vdané oblasti lépe abezpečněji. u Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout avypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné amusí se opravit. u Než provedete seřízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí. 1 609 92A 6DG | (07.06.2021) Bosch Power ToolsČeština | 89 u Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které sním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je‑li používáno nezkušenými osobami. u Pečujte oelektrické nářadí apříslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují anevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrické nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí. u Řezné nástroje udržujte ostré ačisté. Pečlivě ošetřované řezné nástroje sostrými řeznými hranami se méně vzpřičují adají se snáze vést. u Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky aprováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést knebezpečným situacím. u Udržujte rukojeti aúchopové plochy suché, čisté abez oleje amaziva. Kluzké rukojeti aúchopové plochy neumožňují bezpečnou manipulaci aovládání nářadí vneočekávaných situacích. Použití apéče oakumulátorové nářadí u Akumulátory nabíjejte pouze vnabíječce, která je doporučena výrobcem. Unabíječky, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je‑li používána sjinými akumulátory. u Do elektrického nářadí používejte pouze ktomu určené akumulátory. Použití jiných akumulátorů může vést kporanění či požáru. u Nepoužívaný akumulátor uchovávejte vbezpečné vzdálenosti od kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár. u Při nesprávném použití může zakumulátoru vytéci kapalina. Nedotýkejte se jí. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte lékaře. Kapalina vytékající zakumulátoru může způsobit podráždění pokožky nebo popáleniny. u Nepoužívejte akumulátor nebo nářadí, které je poškozené či upravené. Poškozené nebo upravené akumulátory se mohou chovat nepředvídaně azpůsobit požár, výbuch či poranění. u Nevystavujte akumulátor nebo nářadí ohni či nadměrné teplotě. Vystavení ohni nebo teplotě nad 130°C může způsobit výbuch. u Dodržujte všechny pokyny pro nabíjení anenabíjejte akumulátor nebo nářadí mimo teplotní rozsah uvedený vpokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může poškodit akumulátor azvýšit riziko požáru. Servis u Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem apouze soriginálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována. u Nikdy neprovádějte servis poškozených akumulátorů. Servis akumulátorů by měl provádět pouze výrobce nebo autorizovaná opravna. Bezpečnostní pokyny pro vrtací šroubováky Bezpečnostní pokyny pro všechny operace u Provádíte-li operaci, při které se může obráběcí příslušenství nebo spojovací prvky dostat do kontaktu se skrytou elektroinstalací, držte elektrické nářadí za izolované uchopovací plochy. Obráběcí příslušenství nebo spojovací materiál, které se dostane do kontaktu svodičem pod napětím, může svými nechráněnými kovovými částmi vést elektrický proud azpůsobit úraz obsluhy. Bezpečností pokyny pro použití dlouhých vrtáků u Nikdy nepracujte při rychlosti vyšší, než je maximální jmenovitá rychlost vrtáku. Při vyšších rychlostech může dojít kohnutí vrtáku, který se otáčí volně bez kontaktu sobrobkem, aknáslednému zranění. u Vždy začínejte vrtat při nižších rychlostech ahrot vrtáku držte vkontaktu sobrobkem. Při vyšších rychlostech může dojít kohnutí vrtáku, který se otáčí volně bez kontaktu sobrobkem, aknáslednému zranění. u Tlak vyvíjejte pouze vrovině svrtákem apoužívejte přiměřenou sílu.Může dojít kohnutí vrtáku ajeho zlomení nebo ke ztrátě kontroly aknáslednému zranění. Dodatečné bezpečnostní pokyny u Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je upevněný bezpečněji, než kdybyste ho drželi vruce. u Než elektronářadí odložíte, počkejte, dokud se nezastaví. Nasazovací nástroj se může vzpříčit avést ke ztrátě kontroly nad elektronářadím. u Když se nástroj zablokuje, elektronářadí ihned vypněte. Buďte připraveni na velké reakční momenty, které způsobují zpětný ráz. Nástroj se zablokuje, když je elektrické nářadí přetížené nebo když se vzpříčí vobráběném materiálu. u Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt selektrickým vedením může vést kpožáru azásahu elektrickým proudem. Poškození vedení plynu může vést kvýbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody. u Elektronářadí držte pevně. Při utahování apovolování šroubů mohou vzniknout vysoké reakční momenty. u Při poškození anesprávném použití akumulátoru mohou unikat výpary. Akumulátor může začít hořet nebo může vybouchnout. Zajistěte přívod čerstvého Bosch Power Tools 1 609 92A 6DG | (07.06.2021)90 | Čeština vzduchu apři potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty. u Neotvírejte akumulátor. Hrozí nebezpečí zkratu.u Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít kpoškození akumulátoru. Uvnitř může dojít ke zkratu aakumulátor může začít hořet, může zněj unikat kouř, může vybouchnout nebo se přehřát. u Akumulátor používejte pouze vproduktech výrobce. Jen tak bude akumulátor chráněný před nebezpečným přetížením. Chraňte akumulátor před horkem, např. ipřed trvalým slunečním zářením, ohněm, nečistotami, vodou avlhkostí. Hrozí nebezpečí výbuchu azkratu. Popis výrobku avýkonu Přečtěte si všechna bezpečnostní upozornění avšechny pokyny. Nedodržování bezpečnostních upozornění apokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Řiďte se obrázky vpřední části návodu kobsluze. Použití vsouladu surčeným účelem Elektrické nářadí je určené kzašroubovávání apovolování šroubů adále pro vrtání do dřeva, keramiky aplastu. Zobrazené součásti Číslování zobrazených součástí se vztahuje na zobrazení elektronářadí na stránce sobrázky. (1) Upínání nástroje (2) Rychloupínací sklíčidlo (3) Nastavovací kroužek předvolby krouticího momentu (4) Volič stupňů (5) Ukazatel směru otáčení pro chod vpravo (6) Ukazatel směru otáčení pro chod vlevo (7) Odjišťovací tlačítko akumulátoru

Deklaracja zgodności UE Oświadczamy z pełną odpowiedzialnością, że niniejsze produkty odpowiadają wszystkim wymaganiom poniżej wyszczególnionych dyrektyw i rozporządzeń, oraz że są zgodne z następującymi normami. Dokumentacja techniczna: * Wiertarko- wkrętarka akumulatorowa Numer katalogowy
