| Márka | Bosch |
| Modell | PSR 1800 LI2 |
| Terméktípus | Akkus fúró-csavarozó |
| Névleges feszültség | 18 V |
| Üresjárati fordulatszám (1. fokozat) | 0-400 1/perc |
| Üresjárati fordulatszám (2. fokozat) | 0-1350 1/perc |
| Max. csavarási nyomaték (kemény/lágy) | 38,5 / 18,5 Nm |
| Max. fúrási átmérő (acél) | 10 mm |
| Max. fúrási átmérő (fa) | 30 mm |
| Tok befogási tartománya | 1-10 mm |
| Max. csavarozási átmérő | 8 mm |
| Tömeg (EPTA szerint) | 1,5 kg |
| Tápellátás | Lítium-ion akkumulátor 18 V (ajánlott: PBA 18V...W-.) |
| Ajánlott töltő | AL 18... (kivéve AL 1814/1820/1860 CV) |
| Ajánlott töltési hőmérséklet | 0 és +35 °C között |
| Üzemi hőmérséklet | -20 és +50 °C között |
| Fő funkciók | Fúrás fában, fémben, kerámiában, műanyagban; csavarozás és kicsavarozás |
| Mechanikus sebességek | 2 sebesség (I: alacsony, II: magas) |
| Nyomaték előválasztás | 20 pozíció + fúrás |
| Világítás | Beépített LED |
| Akkumulátor töltöttségi kijelző | 3 zöld LED |
| Védelem | Elektronikus cellavédelem (ECP), automatikus leállás túlmerülés esetén |
| Biztonság | Orsózár a tartozékcseréhez, szigetelt fogantyúfelületek |
| Karbantartás és tisztítás | Minden használat után tisztítsa meg a szellőzőnyílásokat és a tartozékokat |
| Pótalkatrészek | Elérhetők a www.bosch-pt.com weboldalon |
| Vevőszolgálat | Franciaország: 09 70 82 12 99, sav.outillage-electroportatif@fr.bosch.com |
| Garancia | Lásd a Bosch feltételeit |
Gyakran ismételt kérdések - PSR 1800 LI2 BOSCH
Felhasználói kérdések a következőről PSR 1800 LI2 BOSCH
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fúró PDF formátumban ingyenesen! Találja meg kézikönyvét PSR 1800 LI2 - BOSCH és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. PSR 1800 LI2 márka BOSCH.

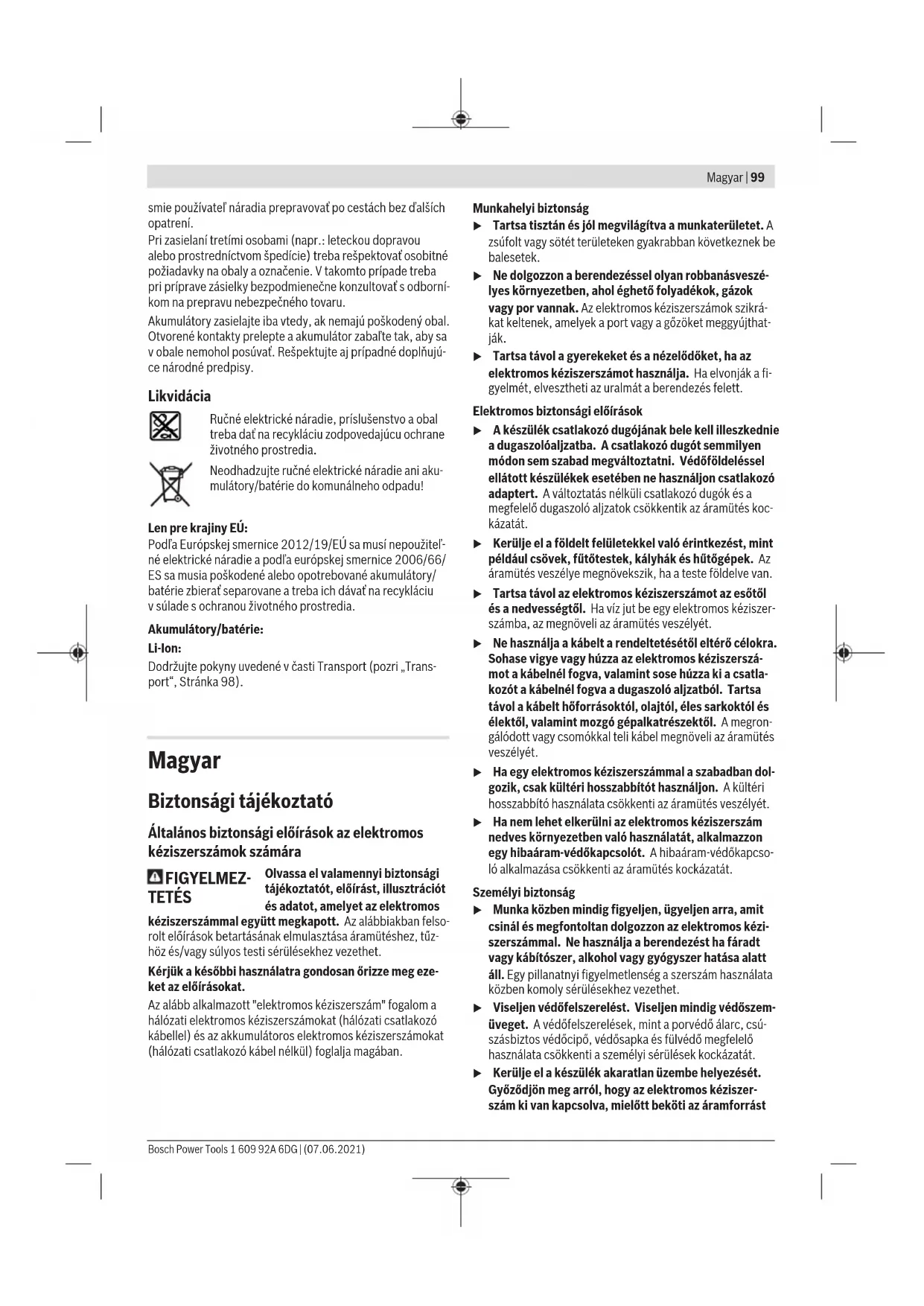

HASZNÁLATI ÚTMUTATÓ PSR 1800 LI2 BOSCH
hu Eredeti használati utasítás
Nabíjanie akumulátorov
Biztonsági tájékoztató
Általános biztonsági előírások az elektromos kéziszerszámok számára
FIGYELMEZ-TETÉS
Olvassa el valamennyi biztonsági tájékoztatót, előírást, illusztrációt és adatot, amelyet az elektromos
kéziszerszámmal együtt megkapott. Az alábbiakban felsorolt előírások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.
Kérjük a késöbbi használatra gondosan örizze meg ezeket az előírásokat.
Az alább alkalmazott "elektromos kéziszerszám" fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.
Munkahelyi biztonság
Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be balesetek.
▶ Ne dolgozzon a berendezéssel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy por vannak. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gözőket meggyújthat-ják.
Tartsa távol a gyerekeket és a nézelődőket, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét, elvesztheti az uralmát a berendezés felett.
Elektromos biztonsági előírások
A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékek esetében ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát.
▶ Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fütőtestek, kályhák és hütőgépek. Az áramütés veszélye megnövekszik, ha a teste földelve van.
Tartsa távol az elektromos kéziszerszámot az esötöl és a nedvességtöl. Ha víz jut be egy elektromos kéziszerszámba, az megnöveli az áramütés veszélyét.
▶ Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszá-mot a kábelnél fogva, valamint sose húzza ki a csatlakozót a kábelnél fogva a dugaszoló aljzatból. Tartsa távol a kábelt höforrásoktól, olajtól, éles sarkoktól és élektől, valamint mozgó gépalkatrészektől. A megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét.
Ha egy elektromos kéziszerszámmal a szabadban dolgozik, csak kültéri hosszabbítót használjon. A kültéri hosszabbító használata csökkenti az áramütés veszélyét.
▶ Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.
Személyi biztonság
Munka közben mindig figyeljen, ügyeljen arra, amit csinál és megfontoltan dolgozzon az elektromos kéziszerszámmal. Ne használja a berendezést ha fáradt vagy kábítószer, alkohol vagy gyógyszer hatása alatt áll. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet.
▶ Viseljen védőfelszerelést. Viseljen mindig védőszemüveget. A védőfelszerelések, mint a porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő megfelelő használata csökkenti a személyi sérülések kockázatát.
▶ Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszer-szám ki van kapcsolva, mielött beköti az áramforrást
és/vagy az akkumulátort, valamint mielött felemelné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, az baleset vezethet.
Az elektromos kéziszerszám bekapcsolása előtt okvetlenül távolítsa el a beállítószerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat.
▶ Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Igy az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni.
▶ Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektöl. A bő ruhát, az ékszereket és a hosszú hajat a szerszám mozgó részei magukkal ránthatják.
Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges be-rendezéseket, ellenőrizze, hogy azok megfelelő mó-don hozzá vannak kapcsolva a készülékhez és rendel-tetésüknek megfelelően működnek. A porgyűjtő be-rendezések használata csökkenti a munka során keletke-ző por veszélyes hatásait.
▶ Ne hagyja, hogy az elektromos kéziszerszám gyakori használata során szerzett tapasztalatok túlságosan magabiztossá tegyék, és figyelmen kívül hagyja az idevonatkozó biztonsági alapelveket. Egy gondatlan művelet egy másodperc törtrésze alatt súlyos sérüléseket okozhat.
Az elektromos kéziszerszámok gondos kezelése és használata
▶ Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja.
A megfelelő elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.
▶ Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Minden olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem ki-kapcsolni, veszélyes és meg kell javíttatni.
Húzza ki a csatlakozót az áramforrásból és/vagy távolítsa el az akkumulátort (ha az leválasztható az elektromos kéziszerszámtól), mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését.
A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyermekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják.
Tartsa megfelelően karban az elektromos kéziszerszá-mokat és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, illetve nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem megfelelő karbantartá-sára lehet visszavezetni.
Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező, gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani.
Az elektromos kéziszerszámokat, tartozékokat, szerszámbiteket stb. csak ezen kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkakörülményeket valamint a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzeteket eredeményezhet.
Tartsa szárazon, tisztán valamint olaj- és zsírmentes állapotban a fogantyúkat és markoló felületeket. A csúszós fogantyúk és markoló felületek váratlan helyzetekben lehetetlenné teszik az elektromos kéziszerszám biztonságos kezelését és irányítását.
Az akkumulátoros elektromos kéziszerszámok gondos kezelése és használata
Az akkumulátort csak a gyártó által ajánlott töltökészülékekkel töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltökészülékben egy másik akkumulátort próbál feltölteni, tüz keletkezhet.
- Az elektromos kéziszerszámhoz csak az ahhoz tartozó akkumulátort használja. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat.
A használaton kívüli akkumulátort tartsa távol bármely fémtárgytól, mint például irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat.
Nem megfelelő körülmények esetén az akkumulátorból folyadék léphet ki. Kerülje az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe került a folyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. Az akkumulátorból kilépő folyadék irritációkat vagy égéses börsérüléseket okozhat.
Sohase használjon egy akkumulátort vagy szerszá-mot, ha az megrongálódott, vagy ha változtatásokat hajtottak végre rajta. A megrongálódott vagy megvál-toztatott akkumulátorok kiszámíthatatlanul viselkedhetnek, amely tűzhöz, robbanáshoz vagy sérülésveszélyhez vezet.
▶ Ne tegye ki se az akkumulátort se a szerszámot tüz, vagy extrém hömérsékleti hatásoknak. Ha az akkumu-
látort tűznek, vagy 130 °C-ot meghaladó hőmérsékletnek teszi ki, az robbanást okozhat.
Tartson be valamennyi töltési előírást és ne töltse fel az akkumulátort, ha annak hőmérséklete az utasításokban megadott hőmérséklet-tartományon kívül van. Az akkumulátor nem megfelelő módon, vagy a megadott hőmérséklet-tartományon kívüli feltöltése megrongálhatja az akkumulátort és megnövelheti a tűzveszélyt.
Szerviz
Az elektromos kéziszerszámot csak szakképzett személyzet kizárólag eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon.
▶ Sohase szervizeljen megrongálódott akkumulátort. Az akkumulátort csak a gyártónak, vagy az erre feljogosított szolgáltatóknak szabad szervizelniük.
Biztonsági előírások fúró-/csavarozógépekhez
Biztonsági figyelmeztetések minden müvelethez
Az elektromos kéziszerszámot csak a szigetelt markolatfelületeknél fogja, főleg ha olyan müveletet hajt végre, melynek során a vágó tartozék vagy más tartozékok rejtett vezetékekhez érhetnek. Ha a vágó tartozék vagy egy rögzítő elem egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fedetlen fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek.
Biztonsági figyelmeztetések hosszú fúrófejek használatához
Sohase működtesse a kéziszerszámot magasabb fordulatszámmal, mint a fúrófej legnagyobb megengedett fordulatszáma. Magasabb fordulatszámok esetén a fúrófej kihajolhat, amikor szabadon forog, anélkül, hogy érintené a munkadarabot, és így személyi sérülést okozhat.
▶ Mindig egy alacsony fordulatszámmal kezdje a fúrást, úgy, hogy az indításkor a fúrófej hegye érintkezésben legyen a munkadarabbal. Magasabb fordulatszámok esetén a fúrófej kihajolhat, amikor szabadon forog, anélkül, hogy érintené a munkadarabot, és így személyi sérülést okozhat.
Csak a fúrófejjel egy vonalban gyakoroljon nyomást a kéziszerszámra és ne alkalmazzon túl nagy nyomást. A fúrófejek elgörbülhetnek és töréshez vagy a kéziszerszám feletti uralom elvesztéséhez vezethetnek, ez pedig személyi sérülésekhez vezethet.
Kiegészítő biztonsági előírások
A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, minha csak a kezével tartaná.
Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielött letenné. A betétszerszám beékelődhet, és a kezelő elvesztheti az uralmát az elektromos kéziszerszám felett.
Ha a betétszerszám leblokkolt, azonnal kapcsolja ki az elektromos kéziszerszámot. Számítson magas reakciós nyomatékokra, amelyek egy visszarúgást okozhatnak. A betétszerszám leblokkol, ha az elektromos kéziszerszám túlterhelés alá kerül, vagy beékelődik a megmunkálásra kerülő munkadarabba.
A rejtett vezetékek felkutatásához használjon arra alkalmas fémkereső készüléket, vagy kérje ki a helyi energiaellátó vállalat tanácsát. Ha egy elektromos vezetéket a berendezéssel megérint, az tűzhöz és áramütéshez vezethet. Egy gázvezeték megrongálása robbanást eredményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek.
Tartsa szorosan fogva az elektromos kéziszerszámot. A csavarok megszorításkor és kilazításakor rövid időre magas reakciós nyomatékok léphetnek fel.
Az akkumulátorok megrongálódása vagy szakszerütlen kezelése esetén abból gözök léphetnek ki. Az akkumulátor kigyulladhat vagy felrobbanhat. Azonnal juttasson friss levegőt a helyiségbe, és ha panaszai vannak, keressen fel egy orvost. A gözök ingerelhetik a légutakat.
▶ Ne nyissa fel az akkumulátort. Ekkor fennáll egy rövidzárlat veszélye.
Az akkumulátort hegyes tárgyak, például tük vagy csavarhúzók, vagy külső erőbehatások megrongálhat-ják. Belső rövidzárlat léphet fel és az akkumulátor kigyulladhat, füstöt bocsáthat ki, felrobbanhat, vagy túlhevülhet.
Az akkumulátort csak a gyártó termékeiben használja. Az akkumulátort csak így lehet megvédeni a veszélyes túlterheléstől.
Óvja meg az elektromos kéziszerszámot a forróságtól, például a tartós napsugárzástól, a tűztől, a szennyezésektől, a víztől és a nedvességtől. Robbanásveszély és rövidzárlat veszélye áll fenn.
A termék és a teljesítmény leírása
Olvassa el az összes biztonsági figyelmeztetést és előírást. A biztonsági előírások és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos sérülésekhez vezethet.
Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat.
Rendeltetésszerű használat
Az elektromos kéziszerszám csavarok becsavarozására és ki-hajtására, valamint fában, fémekben, kerámiákban és mű-anyagokban való fúrásra szolgál.
Az ábrázolásra kerülő komponensek
A készülék ábrázolásra kerülő komponenseinek sorszámozása az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik.
102 | Magyar
(1) Szerszámbefogó egység
(2) Gyorsbefogó tokmány
(3) Nyomaték előválasztó beállító gyűrű
(4) Fokozat átkapcsoló
(5) Jobbraforgás kijelzése
(6) Balraforgás kijelzése
(7) Akkumulátor reteszelésfeloldó gomb ^a)
(8) Akkumulátor ^a)
(9) Lámpa
(10) Akkumulátor töltöttségi szint kijelző
(11) Forgásirány-átkapcsoló
(12) Be-/kikapcsoló
(13) Fogantyú (szigetelt markolatfelület)
(14) Univerzális bittartó ^a)
(15) Csavarozóbit ^a)
a) A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozék-programunkban valamennyi tartozék megtalálható.
Müszaki adatok
| Akkumulátoros fúró- éscsavarozógép | PSR 1440 LI-2 PSR 1800 LI-2 PSR 1810 LI-2 PSR 1820 LI-2 PSR 180 LI-8 | |||||
| Rendelési szám | 3 603 JA3 0.. 3 603 JA3 1.. 3 603 JA3 1.. 3 603 JA3 1.. | |||||
| Névleges feszültség V= 14,4 18 18 18 18 | ||||||
| Üresjárati fordulatszám ^A) | ||||||
| - 1. fokozat perc | 0-400 0-400 0-400 0-400 0-400 | |||||
| - 2. fokozat perc | 0-1350 0-1350 0-1350 0-1350 0-1350 | |||||
| Max. forgatónyomaték kemény/lágy csavarozásnál az ISO 5393 szerint ^A) | Nm 34/17 38,5/18,5 38,5/18,5 38,5/18,5 38,5/18,5 | |||||
| Max. fúróátmérő | ||||||
| - Acélban mm 10 10 10 10 10 | ||||||
| - Fában mm 25 30 30 30 30 | ||||||
| Tokmány befogási tartománya | mm | 1-10 | 1-10 | 1-10 | 1-10 | 1-10 |
| Max. csavar-∅ | mm | 8 | 8 | 8 | 8 | 8 |
| Súly azEPTA-Procedure 01:2014(01:2014 EPTA-eljárás) sze-rint ^B) | kg | 1,2 | 1,5 | 1,5 | 1,5 | 1,5 |
| Javasolt környezeti hőmérsékleta töltés során | °C | 0 ... +35 | 0 ... +35 | 0 ... +35 | 0 ... +35 | 0 ... +35 |
| megengedett környezeti hőmé-rséklet az üzem során ^C) és a táro-lás során | °C | -20 ... +50 | -20 ... +50 | -20 ... +50 | -20 ... +50 | -20 ... +50 |
| Javasolt akkumulátorok | PBA 14,4V...W-. | PBA 18V...W-. | PBA 18V...W-. | PBA 18V...W-. | PBA 18V...W-. | |
| Javasolt töltőkészülékek ^D) | AL 18... | AL 18... | AL 18... | AL 18... | AL 18... | |
A) 20–25 °C hömérsékleten a PBA 18V 1.5Ah akkumulátorral mérve
B) az alkalmazásra kerülö akkumulátortól függ
C) <0 °C hömérsékletek esetén korlátozott teljesítmény
D) A következő töltőkészülékek nem kompatibilisek a PBA akkumulátorral: AL 1814 CV, AL 1820 CV, AL 1860 CV
Zaj és vibráció értékek
A zajkibocsátási értékek a EN 62841-2-1 szabványnak megfelelően kerültek meghatározásra.
Az elektromos kéziszerszám A-besorolású hangnyomásszint-je tipikus esetben 71 dB(A). A szórás, K = 3 dB. A zajszint a
munka során meghaladhatja a megadott értékeket. Viseljen fülvédöt!
Az a _h rezgési összértékek (a három irány vektorösszege) és a K szórás a EN 62841-2-1 szabványnak megfelelően meghatározott értékei:
Fúrás fémbenl: a_n < 2,5 ~m / s^2, K = 1,5 ~m / s^2 ,
Csavarozás: a_h < 2,5 m/s^2 , K = 1,5 m/ s^2 .
Az ezen utasításokban megadott rezgésszint és zajkibocsátási érték egy szabványban rögzített mérési módszerrel került meghatározásra és az elektromos kéziszerszámok egymással való összehasonlítására alkalmazható. Ez az érték a rezgés- és zajkibocsátás ideiglenes becslésére is alkalmas.
A megadott rezgésszint és zajkibocsátási érték az elektromos kéziszerszám fő alkalmazásaira vonatkozik. Ha az elektromos kéziszerszámot más alkalmazásokra, eltérő betétszerszámokkal vagy nem kielégítő karbantartás mellett használják, a rezgésszint és a zajkibocsátási érték a fenti értékektől eltérhet. Ez az egész munkaidőre vonatkozó rezgés- és zajkibocsátást lényegesen megnövelheti.
A rezgés- és zajkibocsátás pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a készülék kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgés- és zajkibocsátást lényegesen csökkentheti.
Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos kéziszerszám és a betétszerszámok karbantartása, a kezek melegen tartása, a munkamenetek megszervezése.
Összeszerelés
Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcse, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.
Az akkumulátor feltöltése
Csak a Műszaki Adatoknál megadott töltőkészülékeket használja. Csak ezek a töltőkészülékek felelnek meg pontosan az Ön elektromos kéziszerszámában alkalmazásra kerülő Li-ion-akkumulátornak.
Figyelem: Az akkumulátor részben feltöltve kerül kiszállításra. Az akkumulátor teljes teljesítményének biztosítására az első alkalmazás előtt töltse fel teljesen az akkumulátort a töltőkészülékben.
A Li-ion-akkumulátort bármikor fel lehet tölteni, anélkül, hogy ez megrövidítené az élettartamát. A töltési folyamat megszakítása nem árt az akkumulátornak.
A lithium-ionos-akkumulátort az „Electronic Cell Protection (ECP)“ védi a túl erős kisülés ellen. Ha az akkumulátor kimerült, az elektromos kéziszerszámot egy védőkapcsoló kikapcsolja: Ekkor a betétszerszám nem mozog tovább.
Az elektromos kéziszerszám automatikus kikapcsolása után ne nyomja tovább a be-/kikapcsolót. Ez megrongálhatja az akkumulátort.
Vegye figyelembe a hulladékba való eltávolítással kapcsolatos előírásokat.
Az akkumulátor kivétele (lásd a A ábrát)
A (8) akkumulátor eltávolításához nyomja meg a (7) reteszelés feloldó gombot és húzza ki az akkumulátort hátrafelé az elektromos kéziszerszámból. Ne eröltesse a kihúzást.
Akkumulátor töltöttségi szint kijelző
A (10) töltési szint kijelző félig vagy teljesen benyomott (12) be-/kikapcsoló esetén néhány másodpercig kijelzi az akkumulátor töltési szintjét és 3 zöld LED-böl áll.
LED Kapacitás
| Tartós fény, 3 x zöld ≥ 75 % |
| Tartós fény, 2 x zöld 50–75 % |
| Tartós fény, 1 x zöld 26–50 % |
| Lassú villogás, 1 x zöld ≤ 25 % |
A töltési szint kijelző 3 LED-je gyorsan villog, ha az akkumulátor hömérséklete a -30 és +65 °C közötti üzemi hömérséklet tartományon kívül van, vagy ha a túlterhelés elleni védelem működésbe lépett.
Szerszámcse (lásd a B ábrát)
Ha a (12) be-/kikapcsoló nincs benyomva, a fúróorsó reteszelve van. Így biztosítva van, hogy a betétszerszámot a fúrótokmányban gyorsan, kényelmesen és egyszerűen ki lehes- sen cserélni.
Nyissa ki a (2) gyorsbefogó tokmányt az ① forgásirányba forgatva, amíg be lehet helyezni a szerszámot. Tegye be a szerszámot.
Forgassa el kézzel a (2) gyorsbefogó tokmány hüvelyét erő- teljesen a ② forgásirányba, amíg egy kattonás hallatszik. A fúrótokmány ezzel automatikusan reteszelésre kerül.
A reteszelés ismét kioldódik, ha a kezelő a betétszerszám eltávolításához a hüvelyt az ellenkező irányba forgatja.
Por- és forgácselszívás
Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a kezelő vagy a közelben tartózkodó személyek által történő megérintése vagy belégzése allergikus reakciókhoz és/vagy a légutak megbetegedését vonhatja maga után.
Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatásúak, föleg ha a faanyag kezeléséhez más anyagok is vannak bennük (kromát, favédő vegyszerek). A készülékkel azbesztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk.
– Gondoskodjon a munkahely jó szellőztetéséről.
– Ehhez a munkához célszerű egy P2 szűrőosztályú porvé-dő álarcot használni.
A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat.
Gondoskodjon arról, hogy a munkahelyén ne gyülhes- sen össze por. A porok könnyen meggyulladhatnak.
Üzemeltetés
Üzembe helyezés
Az akkumulátor beszerelése
Figyelem: Az elektromos kéziszerszámnak nem megfelelő akkumulátorok használata működési hibákhoz vagy az elektromos kéziszerszám megrongálódásához vezethet.
Állítsa be a középső helyzetbe a (11) forgásirány-átkapcsolót, hogy meggátolja az akaratlan bekapcsolást. Tegye bele a feltöltött (8) a akkumulátort fogantyúba, amíg az érezhetően beugrik a reteszelési helyzetbe és egy síkban fekszik a fogantyúval.
A forgásirány beállítása (lásd a C ábrát)
A (11) forgásirány-átkapcsoló az elektromos kéziszerszám forgásirányának megváltoztatására szolgál. Ha a (12) be-/ki-kapcsoló be van nyomva, akkor a forgásirányt nem lehet átkapcsolni.
Jobbra forgás: Fúráshoz és csavarok behajtásához tolja el balra ütközésig a (11) forgásirány átkapcsolót.
A (5) jobbraforgás kijelző benyomott (12) be-/ki-kapcsoló és forgásban lévő motor esetén világít.
Balra forgás: Csavarok és anyák meglazításához, illetve ki-hajtásához tolja el ütközésig jobbra a (11) forgásirány-átkap-csolót.
A (6) balraforgás kijelző benyomott (12) be-/ki-kapcsoló és forgásban lévő motor esetén világít.
A forgatónyomaték előválasztása
A (3) forgatónyomaték előválasztó beállító gyűrűvel a szükséges forgatónyomatékot 20 fokozatban előre be lehet állítani. Helyes beállítás esetén a betétszerszám leáll, mihelyt a csavar feje az anyag felületével egy síkba kerül, illetve amikor a szerszám eléri a beállított forgatónyomatékot. A ♠helyzetben a biztonsági tengelykapcsoló deaktiválva van, például a fúráshoz.
A csavarok kihajtásához szükség esetén állítson be egy magasabb fokozatot, vagy állítsa a kapcsolót a jelre.
Mechanikus sebességfokozat beállítás
▶ A (4) forgásirány-átkapcsolót csak álló elektromos kéziszerszám esetén kapcsolja át.
A (4) fokozatválasztó kapcsolóval 2 fordulatszám tartomnyt lehet előre beállítani.
I. fokozat:
Alacsony fordulatszám tartomány; csavarozáshoz vagy nagy átmérőjű fúróval végzett munkákhoz.
II. fokozat:
Magas fordulatszám tartomány, kis átmérőjű fúróval végzett munkákhoz.
Ha a (4) fokozatváltó átkapcsolót nem lehet ütközésig eltolni, a fúrófejnél fogva forgassa kissé el a (1) szerszámbefogó egységet.
Hömérsékletfüggö túlterhelés elleni védelem
Rendeltetésszerű használat esetén az elektromos kéziszerszámot nem lehet túlterhelni. Túl erős terhelés, vagy az akkumulátor megengedett legmagasabb hömérsékletének a túllépése esetén az elektronika kikapcsolja az elektromos kéziszerszámot, amíg az vissza nem tér az optimális hömérséklet tartományba.
Be- és kikapcsolás
Az elektromos kéziszerszám üzembe helyezéséhez nyomja be és tartsa benyomva a (12) be-/kikapcsolót.
A (9) munkahely megvilágító lámpa világít kissé vagy teljesen megnyomott (12) be-/kikapcsoló esetén világít és gondoskodik arról, hogy a munkaterület hátrányos külső megvilágítás esetén is megfelelően meg legyen világítva.
Az elektromos kéziszerszám kikapcsolásához eressze el a (12) be-/kikapcsolót.
A fordulatszám beállítása
A bekapcsolt elektromos kéziszerszám fordulatszámát annak megfelelően szabályozhatja, mennyire nyomja be a (12) be-/kikapcsolót.
A (12) be-/kikapcsolóra gyakorolt enyhe nyomás alacsony löketszámot eredményez. Növekvő nyomás esetén a forsu-latszám is növekszik.
Munkavégzési tanácsok
Az elektromos kéziszerszámot csak kikapcsolt állapotban tegye fel az anyacsavarra / csavarra. A forgó betét-szerszámok lecsúszhatnak.
Ha hosszabb ideig alacsony fordulatszámmal dolgozott, akkor az elektromos kéziszerszámot a lehütéshez kb. 3 percig maximális fordulatszámmal üresjáratban járassa.
Karbantartás és szerviz
Karbantartás és tisztítás
Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcse, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.
Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzönyilásait, hogy jól és biztonságosan dolgozhasson.
A betétszerszámot, a szerszám befogó egységet, és az elektromos kéziszerszám és az akkumulátor szellőző nyílásait minden egyes használat után tisztítsa meg.
Vevőszolgálat és alkalmazási tanácsadás
A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen találhatók:
www.bosch-pt.com
A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és
azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget.
Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot.
Magyarország
Robert Bosch Kft.
1103 Budapest
Gyömrői út. 120.
A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását.
Tel.: +36 1 879 8502
Fax: +36 1 879 8505
info.bsc@hu.bosch.com
www.bosch-pt.hu
További szerviz-címek itt találhatók:
A benne található lithium-ionos-akkumulátorokra a veszélyes árukra vonatkozó előírások érvényesek. A felhasználók az ak- kumulátorokat a közúti szállításban minden további nélkül szállíthatják.
Ha az akkumulátorok szállításával harmadik személyt (például: légi vagy egyéb szállító vállalatot) bíznak meg, akkor figyelembe kell venni a csomagolásra és a megjelölésre vonatkozó különleges követelményeket. Ebben az esetben a küldemény előkészítésébe be kell vonni egy veszélyes áru szakembert.
Csak akkor küldje el az akkumulátort, ha a háza nincs megrongálódva. Ragassza le a nyitott érintkezőket és csomagolja be úgy az akkumulátort, hogy az a csomagoláson belül ne mozoghasson. Vegye figyelembe az adott országon belüli, az előbbieknél esetleg szigorúbb helyi előírásokat.
Eltávolítás
Az elektromos kéziszerszámokat, az akkumulátorokat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni.
Ne dobja ki az elektromos kéziszerszámokat és az akkumulátorokat/elemeket a háztartási szemétbe!
Csak az EU-tagországok számára:
A 2012/19/EU európai irányelvnek megfelelően a már nem használható elektromos kéziszerszámokat és a 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulátorokat/elemeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.
Akkumulátorok/elemek:
Li-ion:
Kérjük vegye figyelembe a Szállítás fejezetben található tájékoztatót (lásd „Szállítás”, Oldal 105).
