PSR 1800 LI2 - Vŕtačka BOSCH - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma PSR 1800 LI2 BOSCH vo formáte PDF.
| Značka | Bosch |
| Model | PSR 1800 LI2 |
| Typ produktu | Akumulátorová vŕtačka-skrutkovačka |
| Menovité napätie | 18 V |
| Voľnobežné otáčky (1. stupeň) | 0-400 ot/min |
| Voľnobežné otáčky (2. stupeň) | 0-1350 ot/min |
| Maximálny uťahovací moment (tvrdý/mäkký) | 38,5 / 18,5 Nm |
| Maximálny priemer vŕtania (oceľ) | 10 mm |
| Maximálny priemer vŕtania (drevo) | 30 mm |
| Rozsah upínania skľučovadla | 1-10 mm |
| Maximálny priemer skrutkovania | 8 mm |
| Hmotnosť (podľa EPTA) | 1,5 kg |
| Napájanie | Lítium-iónová batéria 18 V (odporúčaná PBA 18V...W-.) |
| Odporúčaná nabíjačka | AL 18... (okrem AL 1814/1820/1860 CV) |
| Odporúčaná teplota nabíjania | 0 až +35 °C |
| Prevádzková teplota | -20 až +50 °C |
| Hlavné funkcie | Vŕtanie do dreva, kovu, keramiky, plastu; skrutkovanie a odskrutkovanie |
| Mechanické rýchlosti | 2 rýchlosti (I: nízka, II: vysoká) |
| Predvoľba krútiaceho momentu | 20 pozícií + vŕtanie |
| Osvetlenie | Vstavaná LED |
| Indikátor nabitia batérie | 3 zelené LED |
| Ochrana | Elektronická ochrana článkov (ECP), automatické zastavenie pri vybití |
| Bezpečnosť | Blokovanie vretena na výmenu príslušenstva, izolované úchopové plochy |
| Údržba a čistenie | Po každom použití vyčistite vetracie otvory a príslušenstvo |
| Náhradné diely | Dostupné na www.bosch-pt.com |
| Popredajný servis | Francúzsko: 09 70 82 12 99, sav.outillage-electroportatif@fr.bosch.com |
| Záruka | Pozrite si podmienky Bosch |
Často kladené otázky - PSR 1800 LI2 BOSCH
Otázky používateľov k PSR 1800 LI2 BOSCH
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Vŕtačka vo formáte PDF zadarmo! Nájdite svoj návod PSR 1800 LI2 - BOSCH a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. PSR 1800 LI2 značky BOSCH.
NÁVOD NA OBSLUHU PSR 1800 LI2 BOSCH
sk Pôvodný návod na použitie
Popis výrobku a výkonu
Bezpečnostné upozornenia
Všeobecné bezpečnostné upozornenia pre elektrické náradie
VÝSTRAHA
Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie
a špecifikácie dodané s týmto elektrickým náradím.
Nedodržiavanie všetkých uvedených pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo tažké poranenie.
Tieto výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.
Pojem „elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na elektrické náradie napájané zo siete (s prívodnou šnúrou) a na elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).
Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy.
Nepoužívajte elektrické náradie vo výbušnom prostredí, napr. tam, kde sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné elektrické náradie vytvára iskry, ktoré by mohli zapáliť prach alebo výpary.
Nedovoľte deťom a iným nepovolaným osobám, aby sa počas používania elektrického náradia zdržiavali v blízkosti pracoviska. Pri rozptyľovaní môžete stratit kontrolu nad náradím.
Zástrčka prívodnej šnúry elektrického náradia musí zodpovedať použitej zásuvke. V žiadnom prípade nijako nemeňte zástrčku. S uzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adaptéry. Neupravované zástrčky a vhodné zásuvky znižujú riziko úrazu elektrickým prúdom.
Vyhýbajte sa telesnému kontaktu s uzemnenými povrchovými plochami, ako sú napr. potrubia, vykurovacie telesá, sporáky a chladničky. Ak je vaše telo uzemnené, hrozí zvýšené riziko úrazu elektrickým prúdom.
Nevystavujte elektrické náradie dažd'u ani vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
Nepoužívajte prívodnú šnúru na iné než určené účely: na nosenie ručného elektrického náradia, ani na jeho zavesenie a zástrčku nevyberajte zo zásuvky tahaním za prívodnú šnúru. Udržiavajte sieťovú šnúru mimo dosahu horúcich telies, oleja, ostrých hrán alebo pohybujúcich sa súčastí. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko úrazu elektrickým prúdom.
Ked' pracujete s elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použitie pre-

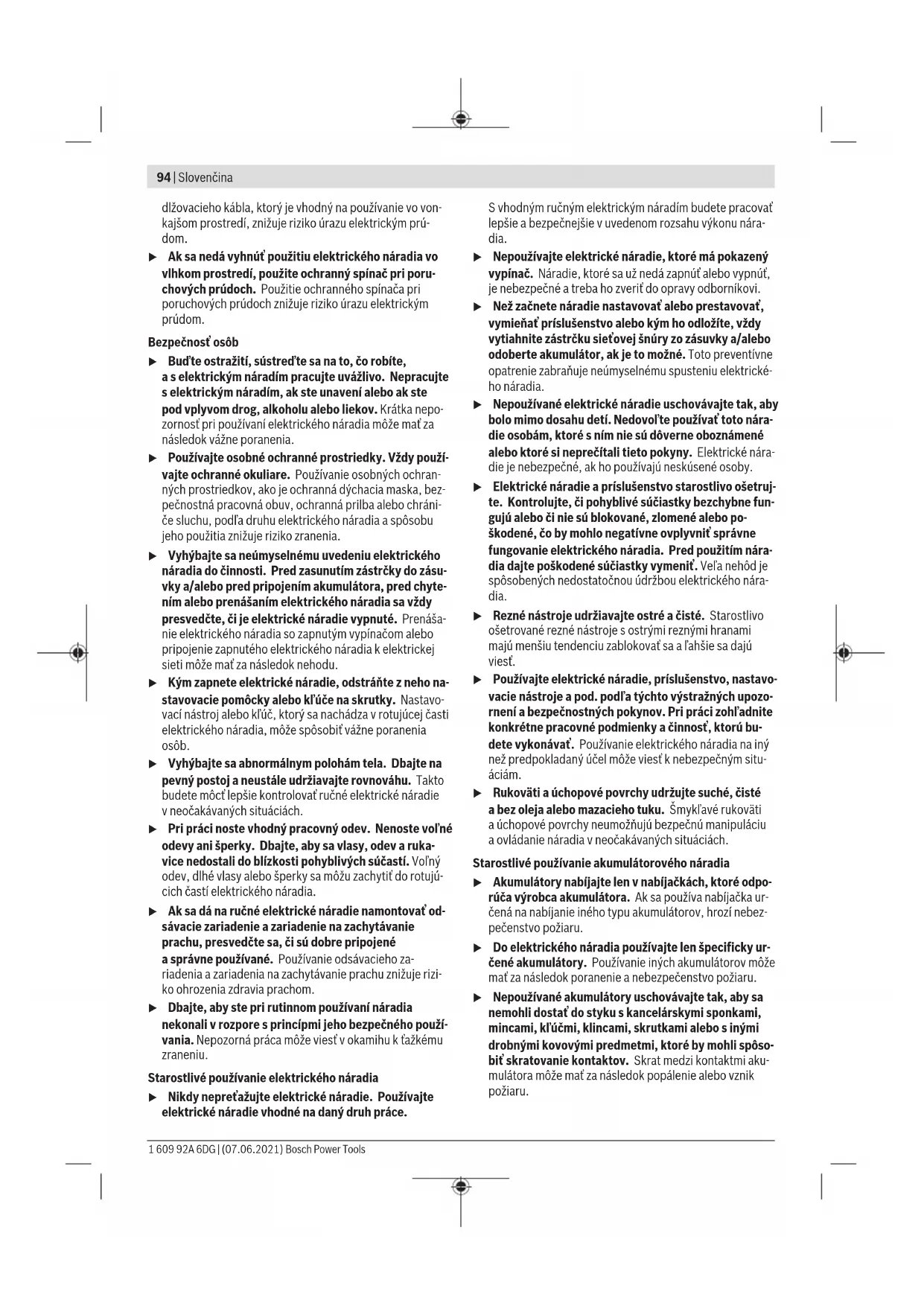

94 | Slovenčina
dlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko úrazu elektrickým prúdom.
Ak sa nedá vyhnút použitiu elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko úrazu elektrickým prúdom.
Bezpečnost'osôb
▶ Bud'te ostražití, sústred'te sa na to, čo robíte, a s elektrickým náradím pracujte uvážlivo. Nepracujte s elektrickým náradím, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Krátka nepozornosť pri používaní elektrického náradia môže mať za následok vážne poranenia.
Používajte osobné ochranné prostriedky. Vždy používajte ochranné okuliare. Používanie osobných ochranných prostriedkov, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chráníče sluchu, podľa druhu elektrického náradia a spôsobu jeho použitia znižuje riziko zranenia.
Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním elektrického náradia sa vždy presvedčte, či je elektrické náradie vypnuté. Prenášanie elektrického náradia so zapnutým vypínačom alebo pripojenie zapnutého elektrického náradia k elektrickej sieti môže mať za následok nehodu.
Kým zapnete elektrické náradie, odstráňte z neho nastavovacie pomôcky alebo klůče na skrutky. Nastavovací nástroj alebo klůč, ktorý sa nachádza v rotujúcej časti elektrického náradia, môže spôsobit vážne poranenia osôb.
Vyhýbajte sa abnormálnym polohám tela. Dbajte na pevný postoj a neustále udržiavajte rovnováhu. Takto budete môčt lepšie kontrolovať ručné elektrické náradie v neočakávaných situáciách.
▶ Pri práci noste vhodný pracovný odev. Nenoste vol'né odevy ani šperky. Dbajte, aby sa vlasy, odev a rukavice nedostali do blízkosti pohyblivých súčastí. Vol'ný odev, dlhé vlasy alebo šperky sa môžu zachytit do rotujúcich častí elektrického náradia.
Ak sa dá na ručné elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.
Dbajte, aby ste pri rutinnom používaní náradia nekonali v rozpore s princípmi jeho bezpečného používania. Nepozorná práca môže viest' v okamihu k tažkému zraneniu.
Nikdy nepreťažujte elektrické náradie. Používajte elektrické náradie vhodné na daný druh práce.
S vhodným ručným elektrickým náradím budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia.
Nepoužívajte elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnút alebo vypnút, je nebezpečné a treba ho zverit do opravy odborníkovi.
Než začnete náradie nastavovat alebo prestavovat, vymieňať príslušenstvo alebo kým ho odložíte, vždy vytiahnite zástrčku sietovej šnúry zo zásuvky a/alebo odoberte akumulátor, ak je to možné. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia.
Nepoužívané elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať toto náradie osobám, ktoré s ním nie sú dôverne oboznámené alebo ktoré si neprečítali tieto pokyny. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.
Elektrické náradie a príslušenstvo starostlivo ošetrujte. Kontrolujte, či pohyblivé súčiastky bezchybne fungujú alebo či nie sú blokované, zlomené alebo poškodené, čo by mohlo negatívne ovplyvnit správne fungovanie elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymenit'. Veľa nehôd je spôsobených nedostatočnou údržbou elektrického náradia.
▶ Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu zablokovat sa a l'ahšie sa dajú viest.
Používajte elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podl'a týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zohl'adnite konkrétne pracovné podmienky a činnosť, ktorú bu-dete vykonávať. Používanie elektrického náradia na iný než predpokladaný účel môže viest k nebezpečným situáciám.
Rukoväti a úchopové povrchy udržujte suché, čisté a bez oleja alebo mazacieho tuku. Šmyklavé rukoväti a úchopové povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.
Starostlivé používanie akumulátorového náradia
Akumulátory nabíjajte len v nabíjačkách, ktoré odporúča výrobca akumulátora. Ak sa používa nabíjačka určená na nabíjanie iného typu akumulátorov, hrozí nebezpečenstvo požiaru.
▶ Do elektrického náradia používajte len špecificky určené akumulátory. Používanie iných akumulátorov môže mať za následok poranenie a nebezpečenstvo požiaru.
Nepoužívané akumulátory uschovávajte tak, aby sa nemohli dostať do styku s kancelárskymi sponkami, mincami, klůčmi, klincami, skrutkami alebo s inými drobnými kovovými predmetmi, ktoré by mohli spôsobit’ skratovanie kontaktov. Skrat medzi kontaktmi akumulátora môže mať za následok popálenie alebo vznik požiaru.
Z akumulátora môže pri nesprávnom používaní vyte- kať kvapalina. Vyhýbajte sa kontaktu s touto kvapali- nou. Po náhodnom kontakte opláchnite postihnuté miesto vodou. Ak sa dostane kvapalina z akumulátora do očí, vypláchnite ich a vyhl’adajte lekára. Unikajúca kvapalina z akumulátora môže spôsobit podráždenie po- kožky alebo popáleniny.
Nepoužívajte poškodené alebo upravované akumulátory alebo náradie. Poškodené alebo upravované akumulátory môžu neočakávane reagovať a spôsobit požiar, výbuch alebo zranenie.
▶ Nevystavujte akumulátory alebo náradie ohňu ani vysokým teplotám. Vystavenie ohňu alebo teplote nad 130 °C môže spôsobit výbuch.
▶ Dodržujte pokyny týkajúce sa nabíjania a akumulátory alebo náradie nenabíjajte mimo teplotného rozsahu uvedeného v pokynoch. Nesprávne nabíjanie alebo teploty mimo špecifikovaného rozsahu môžu poškodit akumulátor a zvýšit’ riziko požiaru.
Servis
Elektrické náradie dávajte opravovat len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaistí zachovanie bezpečnosti náradia.
Nikdy neopravujte poškodené akumulátory. Akumulátory môže opravovat len výrobca alebo autorizovaný servis.
Bezpečnostné upozornenia pre používanie vrtacieho skrutkovača
Bezpečnostné výstrahy pre všetky operácie
Ak vykonávate operáciu, pri ktorej sa môže obrábacie príslušenstvo alebo spojovací materiál dostat do kontaktu so skrytou elektroinštaláciou, držte elektrické náradie za izolované uchopovacie plochy. Rezacie príslušenstvo a spojovací materiál pri kontakte s vodičom pod napátím môže prepojit odhalené kovové časti náradia s fázou a používatel' môže byť zasiahnutý elektrickým prúdom.
Nikdy nevrtajte vyššou rýchlostou než je maximálna menovitá rýchlost vrtáka. Vrták, ktorý sa vol'ne otáča rýchlejšie a ktorý nie je v kontakte s obrobkom, sa môže ohnút, čo môže viest k zraneniu osôb.
Vždy začínajte vřtať pri nižšej rýchlosti a tak, aby bol hrot vrtáka v kontakte s obrobkom. Vrták, ktorý sa volne otáča rýchlejšie a ktorý nie je v kontakte s obrobkom, sa môže ohnút, čo môže viest k zraneniu osób.
Vyvíjajte primeraný tlak a len v smere osi vrtáka. Vrtáky sa môžu ohnúť a spôsobit poškodenie alebo stratu kontroly a zranenie osôb.
Dodatočné bezpečnostné pokyny
Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou.
Počkajte na úplné zastavenie elektrického náradia, až potom ho odložte. Vkladací nástroj sa môže zaseknúť a môže zapríčiniť stratu kontroly nad ručným elektrickým náradím.
Ked' sa vkladací nástroj zablokuje, okamžite vypnite elektrické náradie. Pripravte sa na vysoké reakčné momenty, ktoré môžu spôsobit' spätný náraz. Vkladací nástroj sa zablokuje pri preťažení elektrického náradia alebo spriečení opracovávaného obrobku.
Používajte vhodné prístroje na vyhl'adávanie skrytých elektrickým vedení a potrubí alebo sa obrátte na miestne energetické podniky. Kontakt s elektrickým vodičom pod napátím môže spôsobit požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mať za následok explóziu. Preniknutie do vodovodného potrubia spôsobí vecnú škodu.
▶ Pri práci ručné elektrické náradie dobre držte. Pri uťahovaní a uvolňovaní skrutiek môžu krátkodobo vznikať velké reakčné momenty.
▶ Po poškodení akumulátora alebo v prípade neodborného používania môžu z akumulátora vystupovat škodlivé výpary. Akumulátor môže horieť alebo vybuchnút. Zabezpečte prívod čerstvého vzduchu a v prípade tažkostí vyhl'adajte lekára. Tieto výpary môžu podráždiť dýchacie cesty.
▶ Akumulátor neotvárajte. Hrozí nebezpečenstvo skratu.
Špicatými predmetmi, ako napr. klince alebo skrutkovače alebo pôsobením vonkajšej sily môže dôjst k poškodeniu akumulátora. Vo vnútri môže dôjst ku skratu a akumulátor môže začať horieť, môže z neho unikať dym, môže vybuchnút alebo sa prehriat.
- Akumulátor používajte len v produktoch výrobcu. Len tak bude akumulátor chránený pred nebezpečným preťažením.
Chráňte akumulátor pred teplom, napr. aj pred trvalým slnečným žiarením, pred ohňom, špinou, vodou a vlhkostou. Hrozí nebezpečenstvo výbuchu a skratu.
Opis výrobku a výkonu
Prečítajte si všetky bezpečnostné upozornenia a pokyny. Nedodržiavanie bezpečnostných upozornení a pokynov môže zapričinit úraz elektrickým prúdom, požiar a/alebo tažké poranenia.
Prosím, všimnite si obrázky v prednej časti návodu na používanie.
Používanie v súlade s určením
Elektrické náradie je určené na zaskrutkovávanie a povol'ovanie skrutiek, ako aj na vrtanie do dreva, kovu, keramiky a plastu.
96 | Slovenčina
Vyobrazené komponenty
Číslovanie jednotlivých komponentov sa vztahuje na vyobrazenie elektrického náradia na grafickej strane.
(1) Upínanie nástroja
(2) Rýchloupínacie skľučovadlo
(3) Nastavovacie koliesko predvol'by krútiaceho momentu
(4) Prepínač rýchlostných stupňov
(5) Indikácia smeru otáčania pravobežný chod
(6) Indikácia smeru otáčania l'avobežný chod
(7) Tlačidlo na odistenie akumulátora ^3)
(8) Akumulátor ^a)
(9) Osvetlenie
(10) Indikácia stavu nabitia akumulátora
(11) Prepínač smeru otáčania
(12) Vypínač
(13) Rukovät (izolovaná úchopová plocha)
(14) Univerzálny držiak hrotov ^a)
(15) Skrutkovací hrot ^a)
a) Vyobrazené alebo opísané príslušenstvo nepatri do štandardného rozsahu dodávky. Kompletné príslušenstvo nájdete v našom sortimente príslušenstva.
Technické údaje
| Akumulátorový vřtací skrutkovač | PSR 1440 LI-2 PSR 1800 LI-2 PSR 1810 LI-2 PSR 1820 LI-2 PSR 180 LI-8 | |||||
| Vecné číslo | 3 603 JA3 0.. 3 603 JA3 1.. 3 603 JA3 1.. 3 603 JA3 1.. | |||||
| Menovité napätie V= 14,4 18 18 18 18 | ||||||
| Vol'nobežné otáčkyA) | ||||||
| - 1. stupeň ot/ | min | 0-400 0-400 0-400 0-400 0-400 | ||||
| - 2. stupeň ot/ | min | 0-1 350 0-1 350 0-1 350 0-1 350 0-1 350 | ||||
| Max. krútiaci moment tvrdý/mäkký skrutkový spoj podľa ISO 5393A) | Nm 34/17 38,5/18,5 38,5/18,5 38,5/18,5 38,5/18,5 | |||||
| Max. ∅ vrtáka | ||||||
| - Ocel' mm 10 10 10 10 10 | ||||||
| - Drevo mm 25 30 30 30 30 | ||||||
| Upínací rozsah skl'učovadla | mm | 1-10 | 1-10 | 1-10 | 1-10 | 1-10 |
| Max. ∅ skrutiek | mm | 8 | 8 | 8 | 8 | 8 |
| Hmotnosť podľa EPTA-Procedure 01:2014B) | kg | 1,2 | 1,5 | 1,5 | 1,5 | 1,5 |
| Odporúčaná teplota prostredia pri nabíjaní | °C | 0 ... +35 | 0 ... +35 | 0 ... +35 | 0 ... +35 | 0 ... +35 |
| Povolená teplota prostredia pri prevádzkeC) a pri skladovaní | °C | -20 ... +50 | -20 ... +50 | -20 ... +50 | -20 ... +50 | -20 ... +50 |
| Odporúčané akumulátory | PBA 14,4V...W-. | PBA 18V...W-. | PBA 18V...W-. | PBA 18V...W-. | PBA 18V...W-. | |
| Odporúčané nabíjačkyD) | AL 18... | AL 18... | AL 18... | AL 18... | AL 18... | |
A) Merané pri 20–25 °C s akumulátorom PBA 18V 1.5Ah
C) obmedzený výkon pri teplotách <0 °C
D) Nasledujúce nabíjačky nie sú kompatibilné s akumulátorom PBA: AL 1814 CV, AL 1820 CV, AL 1860 CV
Informácia o hlučnosti/vibráciách
Hodnoty emisií hluku zistené podľa EN 62841-2-1.
Hladina akustického tlaku elektrického náradia pri použití váhového filtra A je typicky 71 dB(A). Neistota K = 3 dB. Úroveň hluku pri práci môže prekročit uvedené hodnoty. Noste prostriedky na ochranu sluchu!
Celkové hodnoty vibrácií a _h (súčet vektorov v troch smeroch) a neistota K zistená podľa EN 62841-2-1:
Vrtanie do kovu: a_h<2,5 m/s^2 , K=1,5 m/s^2 , Skrutkovanie: a_h<2,5 m/s^2 , K=1,5 m/s^2 .
Úroveň vibrácií a hodnota emisií hluku uvedené v týchto pokynoch boli namerané podľa normovaného meracieho postupu a dajú sa použiť na vzájomné porovnávanie elektrické-
ho náradia. Hodia sa aj na predbežný odhad emisie vibrácií a hluku.
Uvedená úroveň vibrácií a hodnota emisií hluku reprezentuje hlavné spôsoby použitia elektrického náradia. Ak sa však elektrické náradie využiva na iné spôsoby použitia, s odlišnými vkladacími nástrojmi alebo pri nedostatočnej údržbe, môže sa úroveň vibrácií a hodnota emisií hluku odlišovať. To môže emisiu vibrácií a hluku počas celého pracovného času výrazne zvýšiť.
Na presný odhad emisií vibrácií a hluku by sa mal zohl'adniť aj čas, v priebehu ktorého je náradie vypnuté alebo síce spustené, ale v skutočnosti sa nepoužíva. To môže emisie vibrácií a hluku počas celého pracovného času výrazne znížit.
Na ochranu obsluhujúcej osoby pred pôsobením vibrácií určite doplnkové bezpečnostné opatrenia, ako napríklad: údržba elektrického náradia a vkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov.
Montáž
Pred všetkými prácami na elektrickom náradí (napríklad údržba, výmena nástroja a podobne), ako aj pri jeho preprave a uskladnení vyberte akumulátor z elektrického náradia. V prípade neúmyselného aktivovania vypínača hrozí nebezpečenstvo poranenia.
Používajte len nabíjačky uvedené v technických údajoch. Len tieto nabíjačky sú prispôsobené lítiovo-iónovému akumulátoru používanému vo vašom elektrickom náradí.
Upozornenie: Akumulátor sa dodáva v čiastočne nabitom stave. Aby ste zaručili plný výkon akumulátora, pred prvým použitím ho úplne nabite v nabíjačke.
Lítiovo-iónové akumulátory možno kedykol'vek dobíjať bez toho, aby to negatívne ovplyvnilo ich životnosť. Prerušenie nabíjania takýto akumulátor nepoškodzuje.
Lítiovo-iónový akumulátor je vďaka „Electronic Cell Protection (ECP)“ chránený proti hlbokému vybitiu. Ked’ je akumulátor vybitý, elektrické náradie sa pomocou ochranného obvodu vypne: Pracovný nástroj sa už nepohybuje.
Dodržiavajte upozornenia týkajúce sa likvidácie.
Vybratie akumulátora (pozri obrázok A)
Na vybratie akumulátora (8) stlačte odistovacie tlačidlo (7) a akumulátor vytiahnite smerom dozadu z elektrického náradia. Nepoužívajte pritom neprimeranú silu.
Indikácia stavu nabíjania akumulátora
Ukazovatel' stavu nabitia akumulátora (10) signalizuje pri úplne stlačenom vypínači (12) na niekoľko sekúnd stav nabitia akumulátora a pozostáva z 3 zelených LED.
LED Kapacita
3 LED-diódy ukazovatel'a stavu nabitia akumulátora rýchlo blikajú vtedy, ked'je teplota akumulátora mimo rozsahu prevádzkovej teploty od -30 do +65 °C a/alebo sa aktivovala ochrana pred preťažením.
Výmena nástroja (pozri obrázok B)
Pri stlačenom vypínači (12) sa vřtacie vreteno zaaretuje. To umožňuje rýchlu, pohodlnú a jednoduchú výmenu pracovného nástroja v skľučovadle.
Otvorte rýchloupínacie skľučovadlo (2) otočením v smere otáčania Ⓞ tak, aby sa nástroj dal vložit. Vložte pracovný nástroj.
Objímku rýchloupínacieho skľučovadla (2) silno zatočte ru- kou v smere otáčania Ⓞ tak, aby už nebolo počut preska- kovanie. Skľučovadlo sa tým automaticky zaistí.
Aretácia sa opát uvoľní, ked' pri vyberaní nástroja otočíte objímku opačným smerom.
Odsávanie prachu a triesok
Prach z niektorých materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov dreva, minerálov a kovu môže byť zdraviu škodlivý. Kontakt s takýmto prachom alebo jeho vdychovanie môže vyvolávať alergické reakcie a/alebo spôsobit ochorenie dýchacích ciest pracovníka, prípadne osôb, ktoré sa nachádzajú v blízkosti pracoviska.
Určité druhy prachu, napr. prach z dubového alebo z bu- kového dreva, sa považujú za rakovinotvorné, a to predov- šetkým spolu s d'alšími materiálmi, ktoré sa používajú pri spracovávaní dreva (chromitan, chemické prostriedky na ochranu dreva). Materiál, ktorý obsahuje azbest, smú opracovávať len špeciálne vyškolení pracovníci.
- Postarajte sa o dobré vetranie svojho pracoviska.
- Odporúčame používať masku na ochranu dýchacích ciest s filtrom triedy P2.
Dodržiavajte aj predpisy vašej krajiny týkajúce sa obrábaných materiálov.
Zabráňte usadzovaniu a hromadeniu prachu na pracovisku. Prach sa môže l'ahko zapáliť.
Prevádzka
Uvedenie do prevádzky
Vloženie akumulátora
Upozornenie: Používanie akumulátorov, ktoré nie sú vhodné pre vaše elektrické náradie, môže viest'k chybnému fungovaniu alebo k poškodeniu elektrického náradia.
98 | Slovenčina
Prepínač smeru otáčania (11) nastavte do stredovej polohy, aby ste zabránili neúmyselnému zapnutiu. Nabitý akumulátor (8) vložte do rukováti tak, aby citel'ne zapadol a aby lícoval s povrchom rukováti.
Smer otáčania (pozri obrázok C)
Prepínačom smeru otáčania (11) môžete menit smer otáčania elektrického náradia. Nie je to však možné vtedy, ked'je stlačený vypínač (12).
Pravobežný chod: Na vítanie a zaskrutkovávanie skrutiek zatlačte prepínač smeru otáčania (11) dol'ava až na doraz.
Ukazovatel' smeru otáčania v smere hodinových ručičiek (5) svieti pri stlačenom vypínači (12) a bežiacom motore.
L'avobežný chod: Na uvolňovanie, resp. vyskrutkovávanie skrutiek a matíc stlačte prepínač smeru otáčania (11) až na doraz doprava.
Ukazovatel' smeru otáčania proti smeru hodinových ručičiek (6) svieti pri stlačenom vypínači (12) a bežiacom motore.
Predvol'ba krútiaceho momentu
Nastavovacím kolieskom predvol'by krútiaceho momentu (3) môžete predvolit potrebný krútiaci moment v 20 stupňoch. Pri správnom nastavení sa pracovný nástroj zastaví, ked' je skrutka zaskrutkovaná do materiálu tak, že s ním lícuje, prípadne ked' sa dosiahne nastavený krútiaci moment. V pozícii ľwypínacia spojka deaktivovaná, napr. na vírtanie.
Pri vyskrutkovávaní skrutiek zvol'te prípadne vyššie nastavenie, príp. nastavte na symbol
Mechanické prepínanie rýchlostných stupňov
▶ Prepínač rýchlostných stupňov (4) aktivujte len pri za- stavenom elektrickom náradí.
Prepínačom rýchlostných stupňov (4) sa dajú predvolit 2 rozsahy otáčok.
Stupeň I:
Nízky rozsah obrátok; vhodný na skrutkovanie alebo na práce s veľkým výtacím priemerom.
Stupeň II:
Vysoký počet otáčok; na práce s malým vrtacím priemerom. Ak sa prepínač rýchlostných stupňov (4) nedá posunúť až na doraz, pootočte upínanie nástroja (1) s pracovným nástrojom.
Tepelne závislá poistka proti preťaženiu
Pri používaní v súlade s určením nemôže dôjst k preťaženiu náradia. Pri príliš vel'kom zaťažení alebo prekročení prípustnej teploty akumulátora elektronika vypne elektrické náradie, kým nebude opät v rozmedzí optimálnej prevádzkovej teploty.
Zapínanie/vypínanie
Svietidlo (9) svieti pri mierne alebo úplne zatlačenom vypínači (12) a umožňuje osvetlenie pracovnej oblasti pri nevhodných svetelných podmienkach.
Otáčky zapnutého elektrického náradia môžete plynulo regulovať tým, do akej miery stláčate vypínač (12). Mierny tlak na vypínač (12) vyvolá nízke otáčky. Pri zvýšení tlaku sa otáčky zvýšia.
Upozornenia týkajúce sa práce
▶ Na skrutku/maticu prikladajte ručné elektrické náradie iba vo vypnutom stave. Otáčajúce sa pracovné nástroje by sa mohli zošmyknúť.
Po dlhšej práci s nízkymi otáčkami by ste mali elektrické náradie kvôli ochladeniu nechat cca 3 minúty bežat naprázdno s maximálnymi otáčkami.
Údržba a servis
Údržba a čistenie
Pred všetkými prácami na elektrickom náradí (napríklad údržba, výmena nástroja a podobne), ako aj pri jeho preprave a uskladnení vyberte akumulátor z elektrického náradia. V prípade neúmyselného aktivovania vypínača hrozí nebezpečenstvo poranenia.
Elektrické náradie a jeho vetracie štrbiny udržiavajte vždy v čistote, aby ste mohli pracovať dobre a bezpečne.
Po každom použití vyčistite pracovný nástroj, upínací mechanizmus a vetracie štrbiny elektrického náradia, ako aj vetracie štrbiny akumulátora.
Zákaznícka služba a poradenstvo ohľadom použitia
Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy a informácie o náhradných dieloch nájdete tiež na: www.bosch-pt.com
V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch.
V prípade akýchkol'vek otázok a objednávok náhradných dielov uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.
Slovakia
Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.
Tel.: +421 2 48 703 800
Fax: +421 2 48 703 801
E-Mail: servis.naradia@sk.bosch.com
www.bosch-pt.sk
Đalšie adresy servisov nájdete na:
Priložené lítiovo-iónové akumulátory podliehajú požiadav-kám na transport nebezpečného nákladu. Tieto akumulátory
Pri zasielaní tretími osobami (napr.: leteckou dopravou alebo prostredníctvom špedície) treba rešpektovať osobitné požiadavky na obaly a označenie. V takomto prípade treba pri príprave zásielky bezpodmienečne konzultovať s odborníkom na prepravu nebezpečného tovaru.
Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal. Otvorené kontakty prelepte a akumulátor zabaľte tak, aby sa v obale nemohol posúvať. Rešpektujte aj prípadné doplňujúce národné predpisy.
Likvidácia
Ručné elektrické náradie, príslušenstvo a obal treba dať na recykláciu zodpovedajúcu ochrane životného prostredia.
Podl'a Európskej smernice 2012/19/EÚ sa musí nepoužitelné elektrické náradie a podl'a európskej smernice 2006/66/ES sa musia poškodené alebo opotrebované akumulátory/batérie zbierať separovane a treba ich dávať na recykláciu v súlade s ochranou životného prostredia.
Akumulátory/batérie:
Li-Ion:
Dodržujte pokyny uvedené v časti Transport (pozri „Transport“, Stránka 98).
